three.js坦克案例-目标瞄准+路径跟随+相机切换

李伟_Li慢慢
1,324 阅读5分钟

课件地址：github.com/buglas/thre…

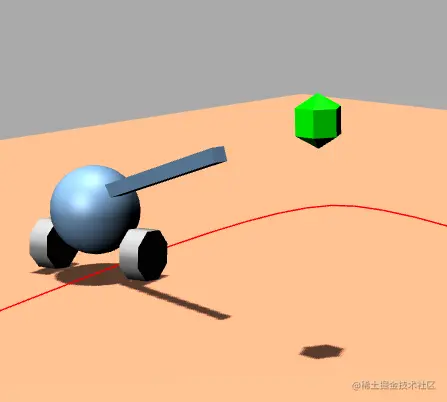

这个案例不仅会巩固大家对图形树的理解，还会告诉大家如何实现路径跟随和相机切换。

image-20220526160909012

先看一下这个案例的图形树：

图形树

Scene 场景

  • camera 主相机

  • tank 坦克

    • tankCamera 坦克相机，随坦克而动

    • bodyMesh 车身模型

    • wheelMeshes 车轮模型

    • barrel 炮筒

      • barrelMesh 炮筒模型
      • barrelCamera 炮筒相机，随炮筒变换

  • target 目标点

    • targetBob 浮动节点-负责目标的上下浮动

      • targetMesh 目标模型

      • targetCameraPivot 目标相机旋转轴-带动目标相机的旋转

        • targetCamera 目标相机

  • splineObject 坦克移动路径

  • groundMesh 地面

  • light 灯光

当前这个场景是简约而不简单的，其内部有许多图形嵌套，而且很多节点都是虚拟的Group对象。

Group对象就是方便模型管理和变换的，其具体用法我们后面详说。

这个场景的图形树中还嵌套着多个相机，里面有许多打镜头的套路，是非常值得我们学习的。

代码实现

1.利用之前封装的Stage 对象快速搭建场景。

const stage = new Stage()
const { scene, renderer } = stage
//背景色
renderer.setClearColor(0xaaaaaa)
//开启投影
renderer.shadowMap.enabled = true

2.建立一个静止不动的主相机，把stage的相机变成这个主相机。

const camera = makeCamera()
camera.position.set(16, 8, 20)
camera.lookAt(0, 0, 0)
stage.camera = camera
  • makeCamera() 是我自定义的实例化透视相机的方法。
function makeCamera(fov = 40) {
    const aspect = 2
    const zNear = 0.1
    const zFar = 1000
    return new PerspectiveCamera(fov, aspect, zNear, zFar)
}

3.建立两道光。

{
    // 平行光1
    const light = new DirectionalLight(0xffffff, 1)
    light.position.set(0, 20, 0)
    scene.add(light)
    light.castShadow = true
    light.shadow.mapSize.width = 2048
    light.shadow.mapSize.height = 2048

    const d = 50
    light.shadow.camera.left = -d
    light.shadow.camera.right = d
    light.shadow.camera.top = d
    light.shadow.camera.bottom = -d
    light.shadow.camera.near = 1
    light.shadow.camera.far = 50
}

{
    // 平行光2
    const light = new DirectionalLight(0xffffff, 1)
    light.position.set(1, 2, 4)
    scene.add(light)
}

4.地面

const groundGeometry = new PlaneGeometry(50, 50)
const groundMaterial = new MeshPhongMaterial({ color: 0xcc8866 })
const groundMesh = new Mesh(groundGeometry, groundMaterial)
groundMesh.rotation.x = Math.PI * -0.5
groundMesh.receiveShadow = true
scene.add(groundMesh)

5.建立坦克Group，在其中放一个随坦克而动的相机。

// 坦克
const tank = new Group()
scene.add(tank)
// 坦克相机
const carRadius = 1
const bodyCenterY = (carRadius * 3) / 2
const tankCameraFov = 75
const tankCamera = makeCamera(tankCameraFov)
tankCamera.position.y = 5
tankCamera.position.z = -10
tankCamera.lookAt(0, bodyCenterY, 0)
tank.add(tankCamera)

6.建立坦克车身，放坦克Group里，这就是一个球。

const bodyGeometry = new SphereGeometry(carRadius)
const bodyMaterial = new MeshPhongMaterial({ color: 0x6688aa })
const bodyMesh = new Mesh(bodyGeometry, bodyMaterial)
bodyMesh.position.y = bodyCenterY
bodyMesh.castShadow = true
tank.add(bodyMesh)

7.建立两个车轱辘，放坦克Group里。

const wheelRadius = 0.6
const wheelThickness = 0.5
const wheelSegments = 8
const wheelGeometry = new CylinderGeometry(
    wheelRadius,
    wheelRadius,
    wheelThickness,
    wheelSegments
)
const wheelMaterial = new MeshPhongMaterial({ color: 0x888888 })
const cx = carRadius + wheelThickness / 2
const wheelMeshes = [-cx, cx].map((x) => {
    const mesh = new Mesh(wheelGeometry, wheelMaterial)
    mesh.rotation.z = Math.PI * 0.5
    mesh.position.set(x, wheelRadius, 0)
    mesh.castShadow = true
    tank.add(mesh)
    return mesh
})

8.建立炮筒Group，把炮筒模型和炮筒相机放进去，炮筒相机会随炮筒变换。

// 炮筒
const barrel = new Group()
barrel.position.y = bodyCenterY + 0.3
tank.add(barrel)
// 炮筒模型
const barrelSize = 0.3
const barrelLength = 5
const barrelGeometry = new BoxGeometry(barrelSize, barrelSize, barrelLength)
const barrelMesh = new Mesh(barrelGeometry, bodyMaterial)
barrelMesh.position.z = barrelLength / 2
barrelMesh.castShadow = true
barrel.add(barrelMesh)
// 炮管相机
const barrelCamera = makeCamera()
barrelCamera.position.y = 1.4
barrel.add(barrelCamera)

9.建立目标点Group，把目标点模型和目标相机放进去。

// 目标-负责目标的整体高度
const target = new Group()
target.position.z = 2
target.position.y = 4
scene.add(target)
// 浮动节点-负责目标的上下浮动
const targetBob = new Group()
target.add(targetBob)
// 目标模型
const targetGeometry = new SphereGeometry(0.5, 6, 3)
const targetMaterial = new MeshPhongMaterial({
    color: 0x00ff00,
    flatShading: true,
})
const targetMesh = new Mesh(targetGeometry, targetMaterial)
targetMesh.castShadow = true
targetBob.add(targetMesh)
// 目标相机
const targetCamera = makeCamera()
targetCamera.position.y = 1
targetCamera.position.z = -2
targetCamera.rotation.y = Math.PI
// 目标相机旋转轴-带动目标相机的旋转
const targetCameraPivot = new Group()
targetBob.add(targetCameraPivot)
targetCameraPivot.add(targetCamera)

之后在连续渲染的时候，目标点会通过targetBob 对象上下浮动。

targetBob.position.y = Math.sin(time * 2) * 2

在连续渲染方法里，目标相机会通过targetCameraPivot 对象进行旋转，看向坦克。

// 获取目标点的世界位
targetMesh.getWorldPosition(targetPosition)
// 炮筒指向目标点
barrel.lookAt(targetPosition)

重点解释一下，我们为什么不直接让目标相机targetCamera看向坦克，而是让一个包裹了相机的targetCameraPivot 看向坦克。

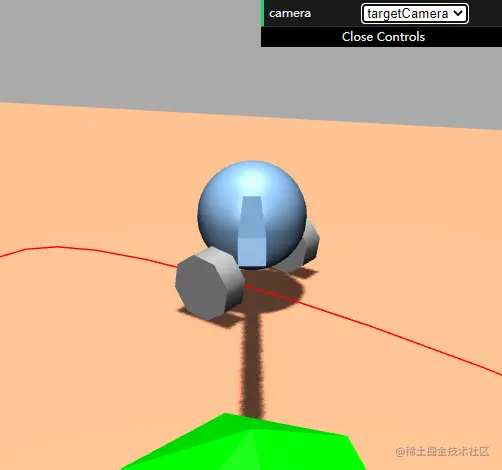

首先，我想要的效果是让目标相机站在目标点后面看向坦克，这样我既能看见一部分目标点，也能看见坦克，效果如下：

image-20220526181750095

这样我就需要把相机视点放在目标点后面：

const targetCamera = makeCamera()
//设置目标点位置
targetCamera.position.y = 1
targetCamera.position.z = -2
//让相机视线朝向z轴正方向，默认相机视线朝向-z
targetCamera.rotation.y = Math.PI

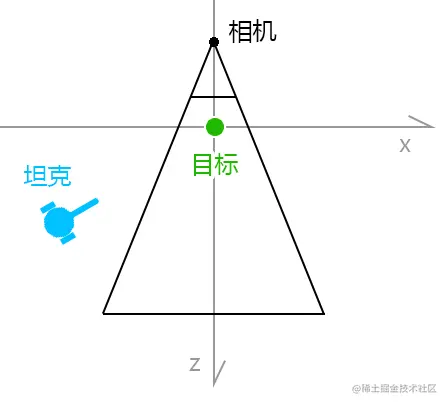

来个俯视的示意图：

image-20220526184749846

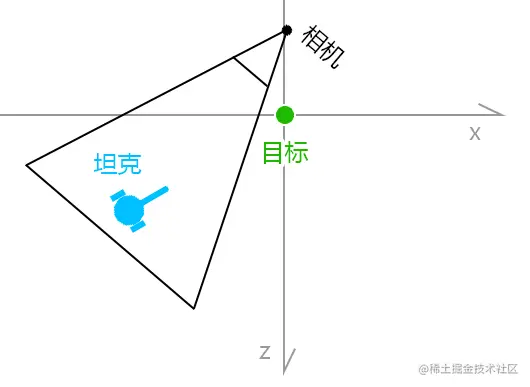

接下来，我们若直接让相机看向坦克，那目标点就会移出相机视口：

image-20220526185210554

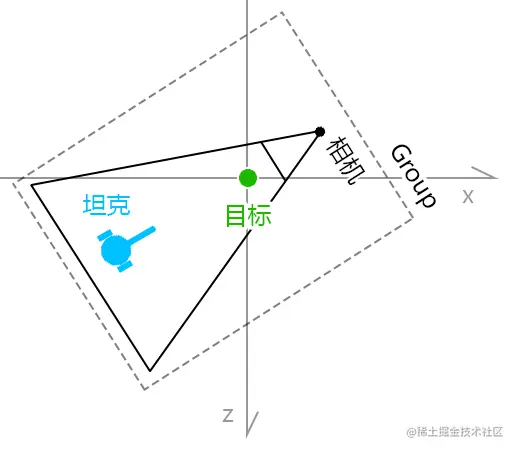

所以我需要在相机外面再包裹一个Group对象，用Group对象的旋转，带动相机绕目标点旋转：

image-20220526185914638

10.建立一条路径，之后会让坦克沿此路径移动。

//坦克移动路径
const curve = new SplineCurve([
    new Vector2(-6, 5),
    new Vector2(-6, -4),
    new Vector2(8, 0),
    new Vector2(-6, 12),
    new Vector2(-6, 5),
])
const points = curve.getPoints(50)
const geometry = new BufferGeometry().setFromPoints(points)
const material = new LineBasicMaterial({ color: 0xff0000 })
const splineObject = new Line(geometry, material)
splineObject.rotation.x = Math.PI * 0.5
splineObject.position.y = 0.05
scene.add(splineObject)

11.提前声明好三个向量。

// 坦克位置
const tankPosition = new Vector2()
// 坦克朝向
const tankTarget = new Vector2()
// 目标位
const targetPosition = new Vector3()
  • tankPosition和tankTarget之后会从curve路径中获取。
  • targetPosition 是暂存目标对象的世界位的。

12.用GUI切换相机。

const gui = new GUI({ autoPlace: false })
const cameras: Map<string, PerspectiveCamera> = new Map([
    ["camera", camera],
    ["barrelCamera", barrelCamera],
    ["targetCamera", targetCamera],
    ["tankCamera", tankCamera],
])

const curCamera = { name: "camera" }
gui.add(curCamera, "name", [...cameras.keys()]).onChange((key: string) => {
    const {
        domElement: { clientWidth, clientHeight },
    } = renderer
    const cam = cameras.get(key)
    if (cam) {
        stage.camera = cam
        stage.camera.aspect = clientWidth / clientHeight
        stage.camera.updateProjectionMatrix()
    }
})

13.在连续渲染的时候，让坦克、目标对象和相机动起来。

// 渲染之前
stage.beforeRender = (time = 0) => {
    time *= 0.001

  // 坦克移动插值
    const tankTime = time * 0.1
    // 坦克位置
    curve.getPointAt(tankTime % 1, tankPosition)
    // 坦克朝向
    curve.getPointAt((tankTime + 0.01) % 1, tankTarget)
    // 设置坦克位置
    tank.position.set(tankPosition.x, 0, tankPosition.y)
    // 设置坦克朝向
    tank.lookAt(tankTarget.x, 0, tankTarget.y)

    // 车轱辘的滚动
    wheelMeshes.forEach((obj) => {
        obj.rotation.x = time * 3
    })

    // 目标对象的上下浮动
    targetBob.position.y = Math.sin(time * 2) * 2

    // 获取目标点的世界位
    targetMesh.getWorldPosition(targetPosition)
    // 炮筒指向目标点
    barrel.lookAt(targetPosition)

    if (curCamera.name === "barrelCamera") {
        // 炮筒相机看向目标点
        barrelCamera.lookAt(targetPosition)
    } else if (curCamera.name === "targetCamera") {
        // 目标相机看向坦克
        tank.getWorldPosition(targetPosition)
        targetCameraPivot.lookAt(targetPosition)
    }
}

上面的坦克在做移动的时候，是基于一个取值范围在[0,1]间的插值 ，用curve 的getPointAt() 方法获取的点位。

关于坦克案例，咱们就说到这，下节课我们会说一下材质。

参考链接：threejs.org/manual/#en/…
