分布式计算的精髓，在于如何把抽象的计算图，转化为实实在在的分布式计算任务，然后以并行计算的方式交付执行。

那么“对于给定的用户代码和相应的计算流图，Driver 是怎么把计算图拆解为分布式任务，又是按照什么规则分发给 Executors 的呢？还有，Executors 具体又是如何执行分布式任务的呢？”

参考05 | 调度系统：如何把握分布式计算的精髓？ (geekbang.org)

角色划分与斯巴克建筑集团

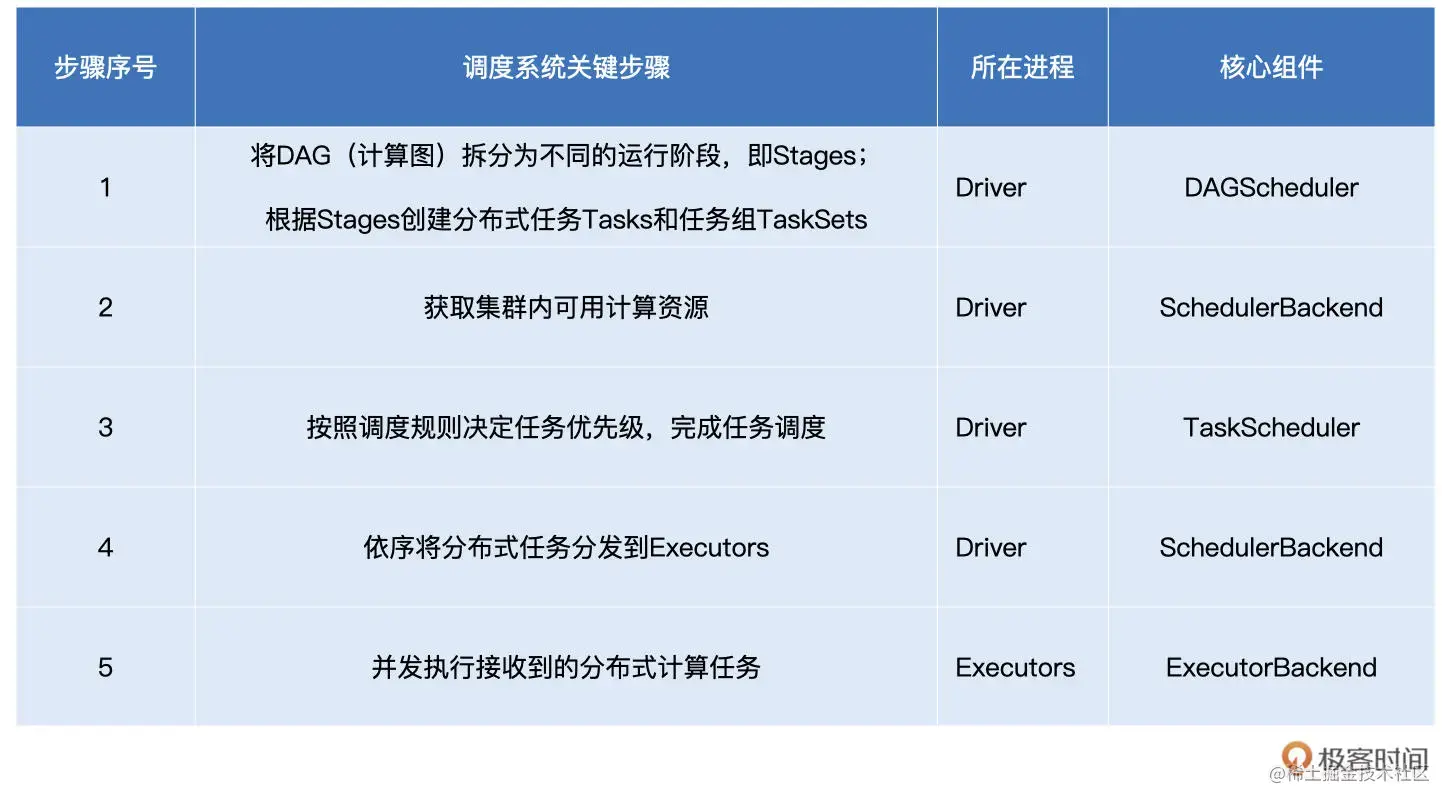

下图列出了spark调度系统关键步骤和核心组件(类)。

我们以一个建筑集团的方式去理解spark。一个建筑集团为“斯巴克（Spark）”，有一个总公司（Driver），和多个分公司（Executors）。斯巴克集团的主要服务对象是建筑设计师（开发者），建筑设计师负责提供设计图纸（用户代码、计算图），而斯巴克公司的主营业务是将图纸落地、建造起一栋栋高楼大厦。

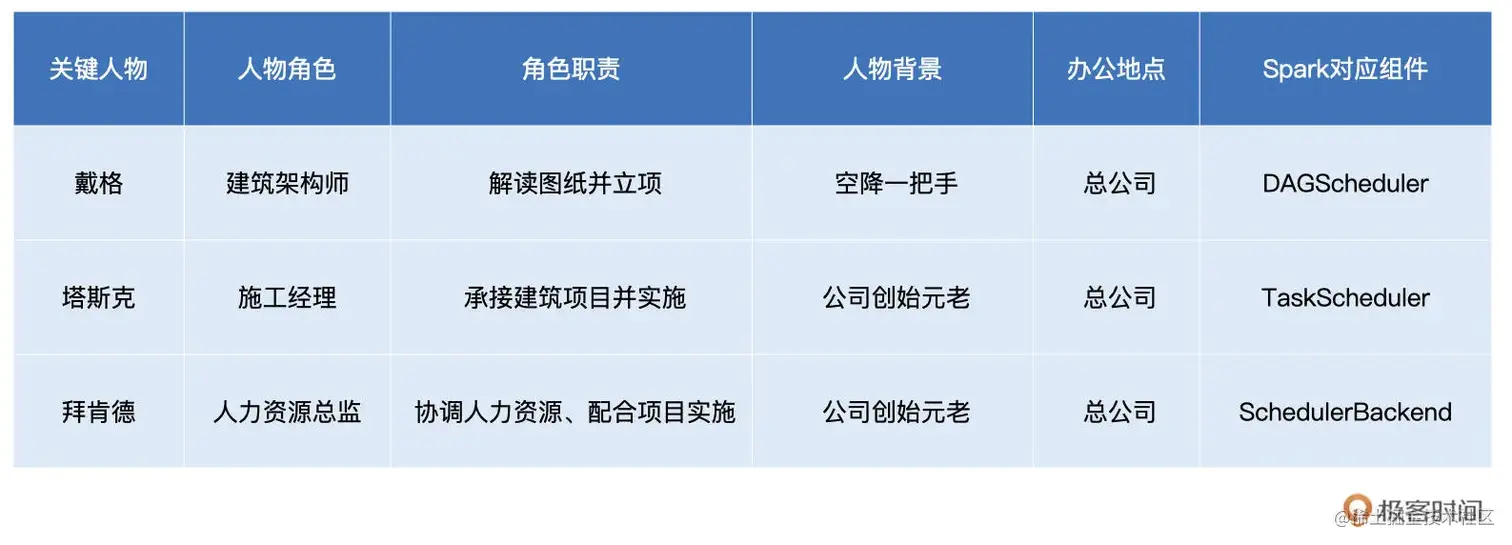

要想完成设计师的任务，集团公司需要招聘能够看懂图纸、并将其转化为建筑项目的架构师，因此斯巴克公司挖角了行业知名架构师“戴格”（DAGScheduler）。集团公司给戴格安排的职位是总公司的一把手，同时要求两位创始元老“塔斯克”和“拜肯德”全力配合戴格的工作。

下面解释解释一下塔斯克”和“拜肯德”。

塔斯克（TaskScheduler）一毕业就加入了斯巴克公司，现任总公司施工经理，成功指挥完成了多个大大小小的工程项目，业绩非常突出，深得公司赏识。拜肯德（SchedulerBackend）和塔斯克在上大学的时候就是上下铺，关系好得穿一条裤子，现任总公司人力资源总监，负责与分公司协调、安排人力资源。从公司的安排来看，三位主管的分工还是比较明确的。

之所以说塔斯克（TaskScheduler）和拜肯德（SchedulerBackend）是公司元老，原因在于，在 SparkContext / SparkSession 的初始化中，TaskScheduler 和 SchedulerBackend 是最早、且同时被创建的调度系统组件。这二者的关系非常微妙：SchedulerBackend 在构造方法中引用 TaskScheduler，而 TaskScheduler 在初始化时会引用 SchedulerBackend。

值得一提的是，SchedulerBackend 组件的实例化，取决于开发者指定的 Spark MasterURL，也就是我们使用 spark-shell（或是 spark-submit）时指定的–master 参数，如“–master spark://ip:host”就代表 Standalone 部署模式，“–master yarn”就代表 YARN 模式等等。不同运行模式的区别主要体现在任务调度模块。

不难发现，SchedulerBackend 与资源管理器（Standalone、YARN、Mesos 等）强绑定，是资源管理器在 Spark 中的代理。其实硬件资源与人力资源一样，都是“干活儿的”。所以，如果我们用集团公司的人力资源来类比 Spark 集群的硬件资源，那么“拜肯德”就是名副其实的人力资源总监。

从全局视角来看，DAGScheduler 是任务调度的发起者，DAGScheduler 以 TaskSet 为粒度，向 TaskScheduler 提交任务调度请求。TaskScheduler 在初始化的过程中，会创建任务调度队列，任务调度队列用于缓存 DAGScheduler 提交的 TaskSets。TaskScheduler 结合 SchedulerBackend 提供的 WorkerOffer，按照预先设置的调度策略依次对队列中的任务进行调度。 简而言之，DAGScheduler 手里有“活儿”，SchedulerBackend 手里有“人力”，TaskScheduler 的核心职能，就是把合适的“活儿”派发到合适的“人”的手里。由此可见，TaskScheduler 承担的是承上启下、上通下达的关键角色，这也正是我们将“塔斯克”视为斯巴克建筑公司元老之一的重要原因。

详细介绍

总架戴格：DAGScheduler

戴格（DAGScheduler）既然是架构师，那么核心职责，是把计算图 DAG 拆分为执行阶段 Stages，Stages 指的是不同的运行阶段，同时还要负责把 Stages 转化为任务集合 TaskSets，也就是把“建筑图纸”转化成可执行、可操作的“建筑项目”。

用一句话来概括从 DAG 到 Stages 的拆分过程，那就是：以 Actions 算子为起点，从后向前回溯 DAG，以 Shuffle 操作为边界去划分 Stages。

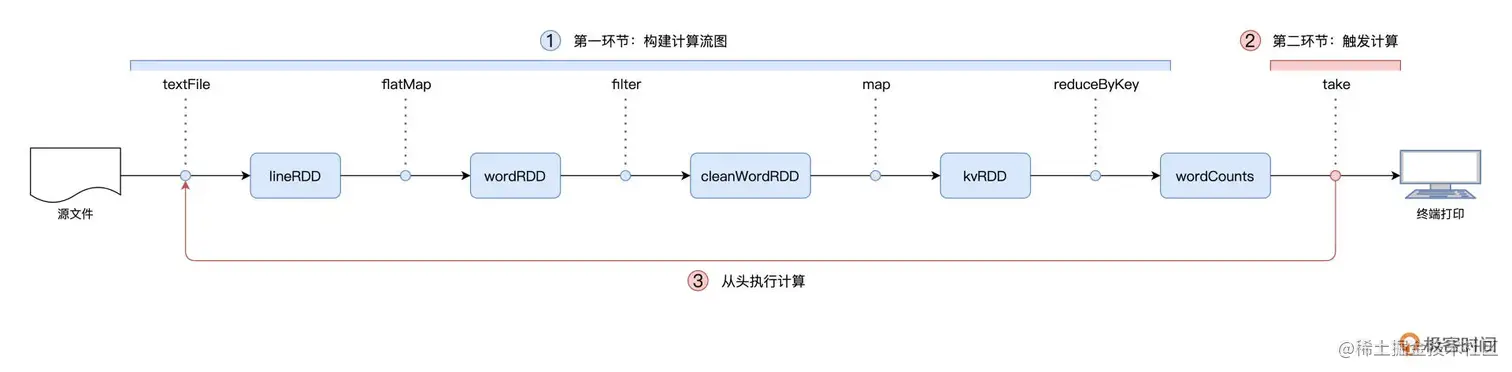

以wordCount为例如图：Spark 作业的运行分为两个环节，第一个是以惰性的方式构建计算图，第二个则是通过 Actions 算子触发作业的从头计算：

对于图中的第二个环节，Spark 在实际运行的过程中，会把它再细化为两个步骤。

第一个步骤，就是以 Shuffle 为边界，从后向前以递归的方式，把逻辑上的计算图 DAG，转化成一个又一个 Stages。

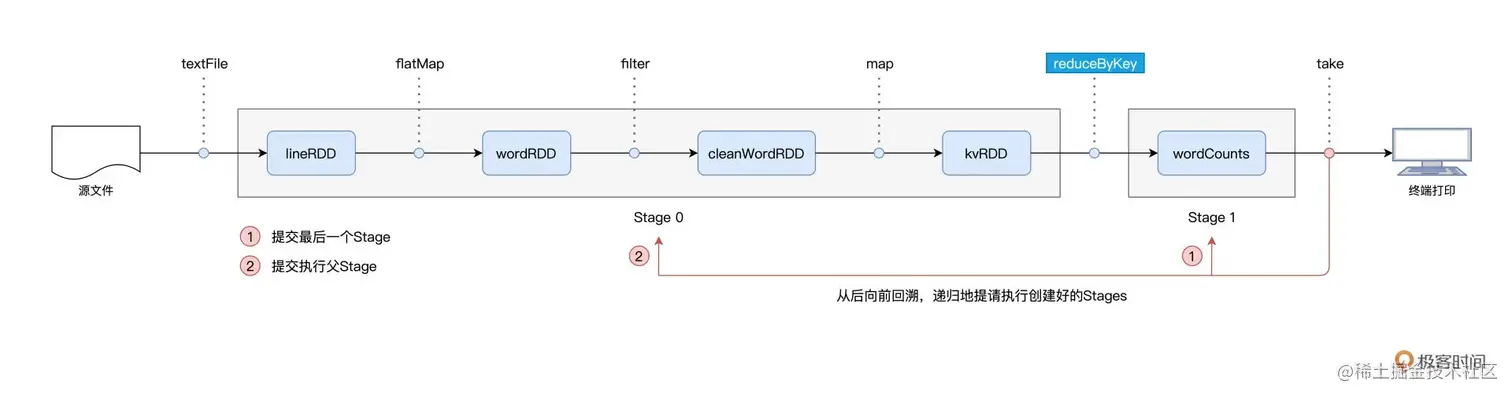

如上图，Spark 以 take 算子为起点，依次把 DAG 中的 RDD 划入到第一个 Stage，直到遇到 reduceByKey 算子。由于 reduceByKey 算子会引入 Shuffle，因此第一个 Stage 创建完毕，且只包含 wordCounts 这一个 RDD。接下来，Spark 继续向前回溯，由于未曾碰到会引入 Shuffle 的算子，因此它把“沿途”所有的 RDD 都划入了第二个 Stage。 在 Stages 创建完毕之后，就到了触发计算的\

第二个步骤：Spark从后向前，以递归的方式，依次提请执行所有的 Stages。

具体来说：DAGScheduler 最先提请执行的是 Stage1。在提交的时候，DAGScheduler 发现 Stage1 依赖的父 Stage，也就是 Stage0，还没有执行过，那么这个时候它会把 Stage1 的提交动作压栈，转而去提请执行 Stage0。当 Stage0 执行完毕的时候，DAGScheduler 通过出栈的动作，再次提请执行 Stage 1。

对于提请执行的每一个 Stage，DAGScheduler 根据 Stage 内 RDD 的 partitions 属性创建分布式任务集合 TaskSet。Stage 中经常会有一组 Task 需要同时执行, 所以针对于每一个 Task 来进行调度太过繁琐, 而且没有意义, 所以每个 Stage 中的 Task 们会被收集起来, 放入一个 TaskSet 集合中。而Task 与 RDD 的分区，是一一对应的。

RDD算子，task，taskset，stage,job，applicaion

如上图所示
RDD：是具有某一相同partitions属性的集合，例如textRDD。
Task：RDD中的一个分区对应一个Task，Task是单个分区上最小的处理流程单元。
TaskSet:一组关联的，但相互之间没有shuffle依赖关系的Task集合。一个TaskSet对应的调度阶段。 stage:每个Job会根据RDD的宽依赖被切分为多个Stage，每个Stage都包含一个TaskSet。

applicaion:用户编写的Spark应用程序，由一个或多个Job组成。提交到Spark之后，Spark会为Application分配资源，将程序进行转换并执行。
Job:由Action算子触发生成的由一个或多个Stage组成的计算作业。

根据上面的流程我们知道：DAGScheduler 的主要职责有三个：

• 根据用户代码构建 DAG；
• 以 Shuffle 为边界切割 Stages；
• 基于 Stages 创建 TaskSets，并将 TaskSets 提交给 TaskScheduler 请求调度。

现在，戴格不辱使命，完成了“建筑图纸”到“建筑项目”的转化，接下来，他需要把这些“活儿”下派给塔斯克，由塔斯克进一步完成任务的委派。

不过，对于塔斯克来说，要想把这些“活儿”委派出去，他得先摸清楚集团内有多少“适龄劳动力”才行。要做到这一点，他必须仰仗死党：拜肯德的帮忙。

拜肯德：SchedulerBackend

作为集团公司的人力资源总监，拜肯德的核心职责，就是实时汇总并掌握全公司的人力资源状况。前面我们讲了，全公司的人力资源对应的就是 Spark 的计算资源。对于集群中可用的计算资源，SchedulerBackend 用一个叫做 ExecutorDataMap 的数据结构，来记录每一个计算节点中 Executors 的资源状态。

这里的 ExecutorDataMap 是一种 HashMap，它的 Key 是标记 Executor 的字符串，Value 是一种叫做 ExecutorData 的数据结构。ExecutorData 用于封装 Executor 的资源状态，如 RPC 地址、主机地址、可用 CPU 核数和满配 CPU 核数等等，它相当于是对 Executor 做的“资源画像”。 有了 ExecutorDataMap 这本“人力资源小册子”，对内，SchedulerBackend 可以就 Executor 做“资源画像”；对外，SchedulerBackend 以 WorkerOffer 为粒度提供计算资源。其中，WorkerOffer 封装了 Executor ID、主机地址和 CPU 核数，它用来表示一份可用于调度任务的空闲资源。

显然，基于 Executor 资源画像，SchedulerBackend 可以同时提供多个 WorkerOffer 用于分布式任务调度。WorkerOffer 这个名字起得很传神，Offer 的字面意思是公司给你提供的工作机会，到了 Spark 调度系统的上下文，它就变成了使用硬件资源的机会。

你可能会好奇，坐镇总公司的拜肯德，对于整个集团的人力资源，他是怎么做到足不出户就如数家珍的？仅凭拜肯德一己之力，自然是力不从心，幕后功臣实际上是驻扎在分公司的一众小弟们：ExecutorBackend。

SchedulerBackend 与集群内所有 Executors 中的 ExecutorBackend 保持周期性通信，双方通过 LaunchedExecutor、RemoveExecutor、StatusUpdate 等消息来互通有无、变更可用计算资源。拜肯德正是通过这些小弟发送的“信件”，来不停地更新自己手中的那本小册子，从而对集团人力资源了如指掌。

塔斯克：TaskScheduler

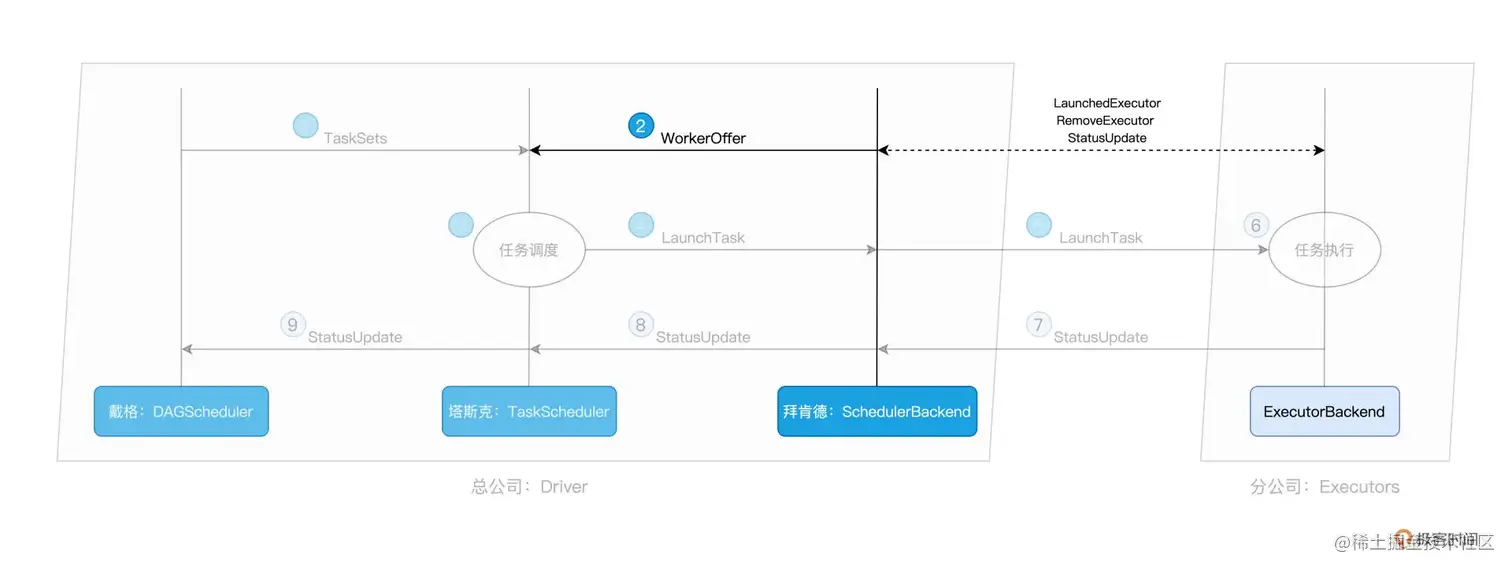

一把手戴格有“活儿”，三把手拜肯德出“人力”，接下来，终于轮到牵线搭桥的塔斯克出马了。作为施工经理，塔斯克的核心职责是，给定拜肯德提供的“人力”，遴选出最合适的“活儿”并派发出去。而这个遴选的过程，就是任务调度的核心所在，如下图步骤 3 所示：

对于 SchedulerBackend 提供的一个个 WorkerOffer，TaskScheduler 的挑选规则是什么？

对于给定的 WorkerOffer，TaskScheduler 是按照任务的本地倾向性，来遴选出 TaskSet 中适合调度的 Tasks。

因为，Task 与 RDD 的 partitions 是一一对应的，在创建 Task 的过程中，DAGScheduler 会根据数据分区的物理地址，来为 Task 设置 locs 属性。locs 属性记录了数据分区所在的计算节点、甚至是 Executor 进程 ID。

举例：调用 textFile API 从 HDFS 文件系统中读取源文件时，Spark 会根据 HDFS NameNode 当中记录的元数据，获取数据分区的存储地址，例如 node0:/rootPath/partition0-replica0，node1:/rootPath/partition0-replica1 和 node2:/rootPath/partition0-replica2。

那么，DAGScheduler 在为该数据分区创建 Task0 的时候，会把这些地址中的计算节点记录到 Task0 的 locs 属性。

因此，当 TaskScheduler 需要调度 Task0 这个分布式任务的时候，根据 Task0 的 locs 属性，它就知道：“Task0 所需处理的数据分区，在节点 node0、node1、node2 上存有副本，因此，如果 WorkOffer 是来自这 3 个节点的计算资源，那对 Task0 来说就是投其所好”。

所以，每个任务都是自带本地倾向性的

本地倾向性划分：

• 定向到计算节点粒度的本地性倾向：Spark 中的术语叫做 NODE_LOCAL
• 定向到进程的本地性倾向：Spark 中的术语叫做 PROCESS_LOCAL
• 定向到机架的本地性倾向：Spark 中的术语叫做 RACK_LOCAL
• 定向到任意地址的本地性倾向：Spark 中的术语叫做 ANY

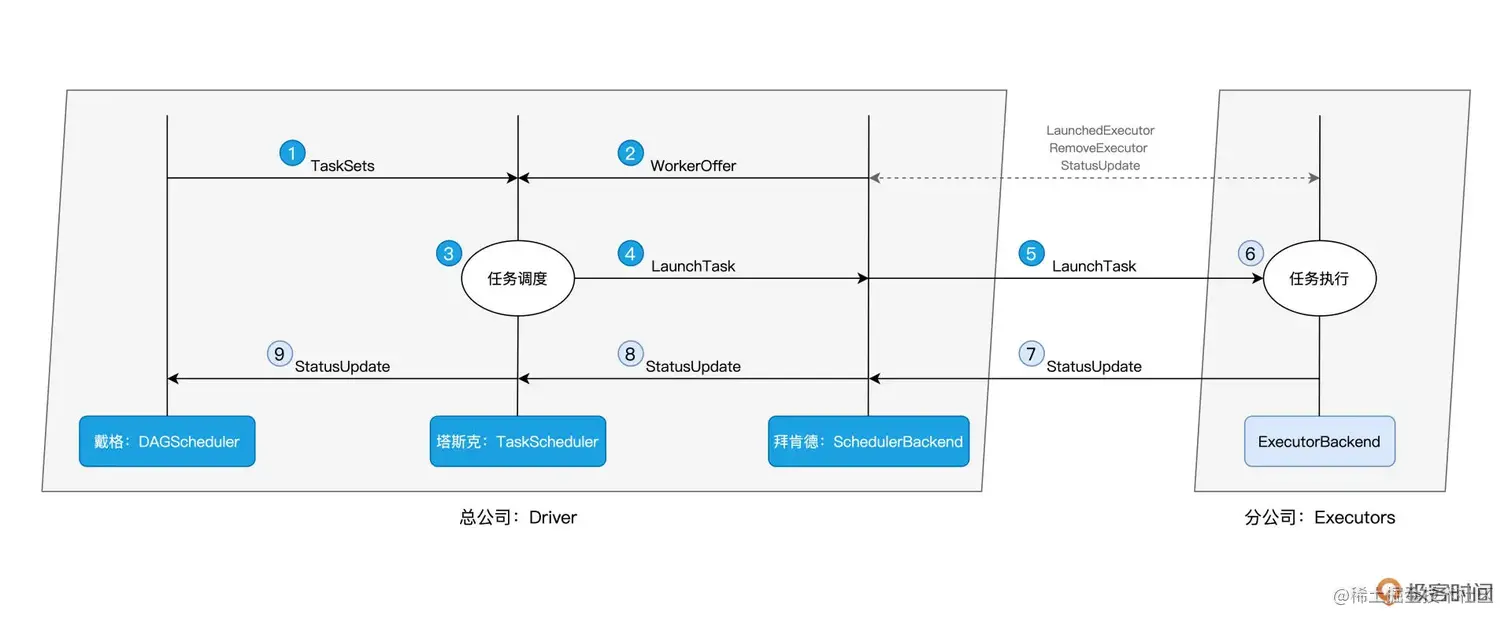

下图展示的是，TaskScheduler 依据本地性倾向，依次进行任务调度的运行逻辑：

Spark 区分对待不同的本地倾向性，其意图是用来区分计算（代码）与数据之间的关系。

Spark 调度系统的核心思想，是“数据不动、代码动” 也就是说，在任务调度的过程中，为了完成分布式计算，Spark 倾向于让数据待在原地、保持不动，而把计算任务（代码）调度、分发到数据所在的地方，从而消除数据分发引入的性能隐患。毕竟，相比分发数据，分发代码要轻量得多。

下图为塔斯克的职责

结合 WorkerOffer 与任务的本地性倾向，塔斯克 TaskScheduler 挑选出了适合调度的“活儿”：Tasks。接下来，TaskScheduler 就把这些 Tasks 通过 LaunchTask 消息，发送给好基友 SchedulerBackend。人力资源总监 SchedulerBackend 拿到这些活儿之后，同样使用 LaunchTask 消息，把活儿进一步下发给分公司的小弟：ExecutorBackend。

付诸执行：ExecutorBackend

ExecutorBackend 拿到“活儿”之后，随即把活儿派发给分公司的建筑工人。这些工人，就是 Executors 线程池中一个又一个的 CPU 线程，每个线程负责处理一个 Task。

每当 Task 处理完毕，这些线程便会通过 ExecutorBackend，向 Driver 端的 SchedulerBackend 发送 StatusUpdate 事件，告知 Task 执行状态。接下来，TaskScheduler 与 SchedulerBackend 通过接力的方式，最终把状态汇报给 DAGScheduler，如图中步骤 7、8、9 所示：

对于同一个 TaskSet 当中的 Tasks 来说，当它们分别完成了任务调度与任务执行这两个环节时，也就是上图中步骤 1 到步骤 9 的计算过程，Spark 调度系统就完成了 DAG 中某一个 Stage 的任务调度。

一个 DAG 会包含多个 Stages，一个 Stage 的结束即宣告下一个 Stage 的开始，而这也是戴格起初将 DAG 划分为 Stages 的意义所在。只有当所有的 Stages 全部调度、执行完毕，才表示一个完整的 Spark 作业宣告结束。
