Matplotlib 是一个用于数据可视化的 Python 模块。Matplotlib 和 Pandas 可作为互补工具，因为前者内建了大量的图表库，进一步提高了数据的可视性。

这篇教程虽然没有办法完全介绍 Matplotlib 的每一个细节，但我们还是可以尝试覆盖 Matplotlib 的各种基础功能，包括几个比较有趣的进阶项目。

阅读这篇教程需要具有一定的 Python 和 Pandas 基础，如果之前对 Python 完全没有任何了解，欢迎查看我们之前的相关教程：

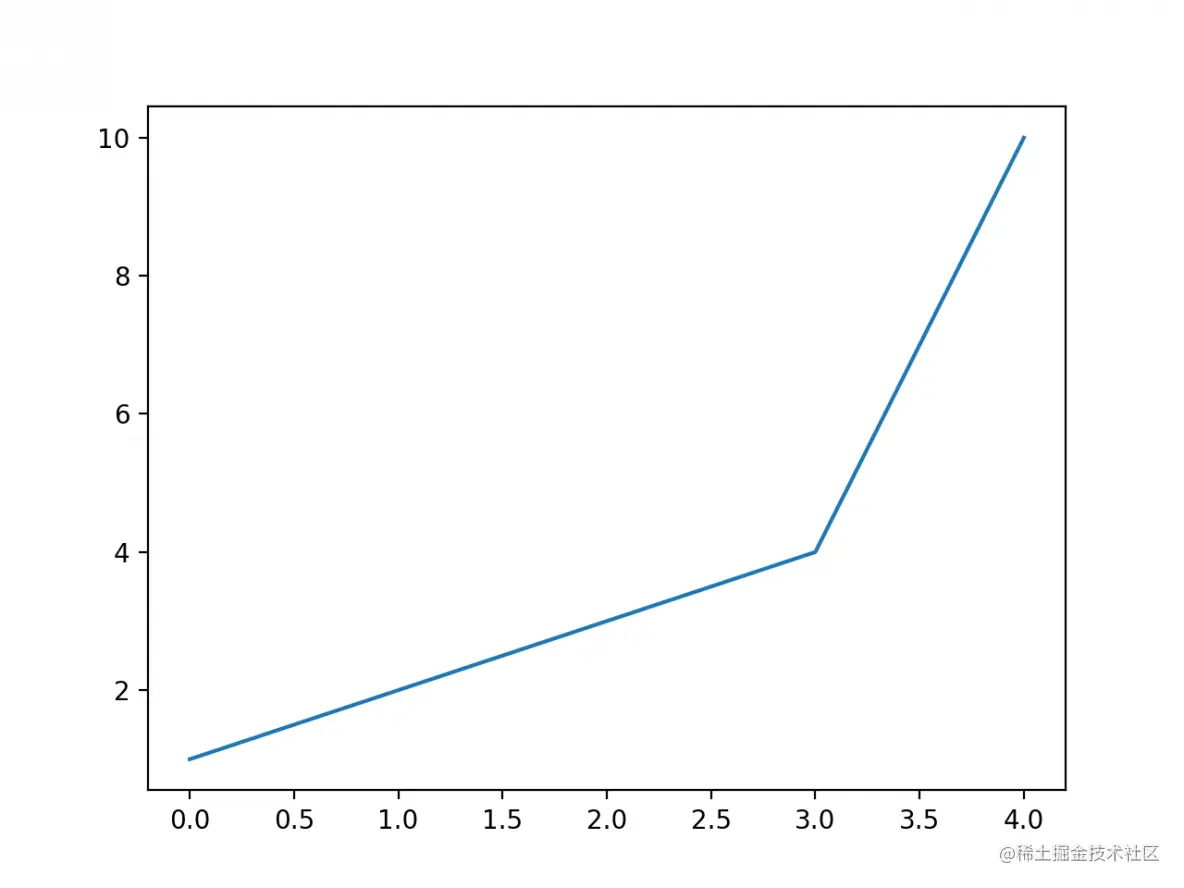

基础线形图

创建最简单的线形图只需要一行代码，随后通过 plt.show() 展示图表即可：

import matplotlib.pyplot as plt

# 绘图
plt.plot([1, 2, 3, 4, 10])
plt.show()

基础散点图

绘制散点图前，我们先来看看 plt.plot() 的参数内容：（x, y, 格式）。这个格式其实是颜色、标记、线条的缩写。举个例子：

'go-' 为绿色（green）、圆点、无线条，那样输出的图形便是散点图。

'r*--' 为红色（red）、星形、虚线

'ks.' 为黑色（black）、方形（square）、点线

'bD-.' 为蓝色（blue）、菱形（diamond）、点划线

这些例子无需硬背，有需要的时候输入并运行 help(plt.plot) 即可。

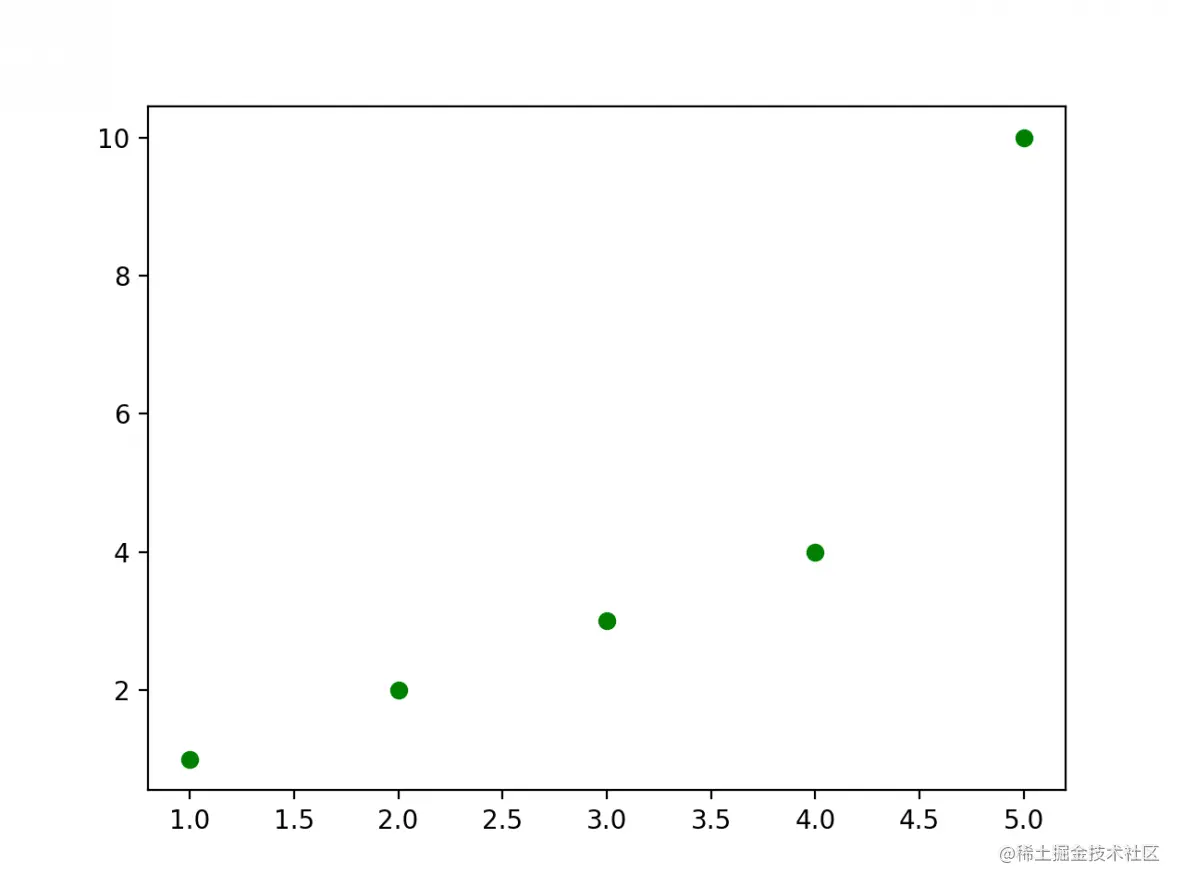

# 'go' 表示绿点
plt.plot([1,2,3,4,5], [1,2,3,4,10], 'go')
plt.show()

复合图形

功能强大的 Matplotlib 自然不会满足于单个图形，接下来这段将分为两个部分：在同一图表中绘制多个数据以及在同一窗口中绘制多个不同的图表。

在同一图表中绘制多个数据

这个其实很简单，只需要重复编写 plt.plot() 就可以了。加上标题、标签名称和图例即可输出以下效果：

plt.plot([1,2,3,4,5], [1,2,3,4,10], 'go', label='GreenDots')
plt.plot([1,2,3,4,5], [2,3,4,5,11], 'b*', label='Bluestars')

plt.title('A Simple Scatterplot')
plt.xlabel('X')
plt.ylabel('Y')
plt.legend(loc='best')  # 图例文本取自标签，图例是集中于图表一侧的指标说明

plt.show()

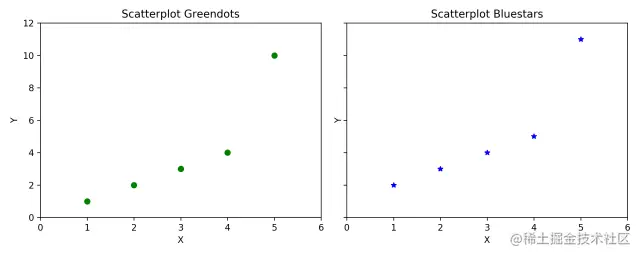

绘制多个不同的图表

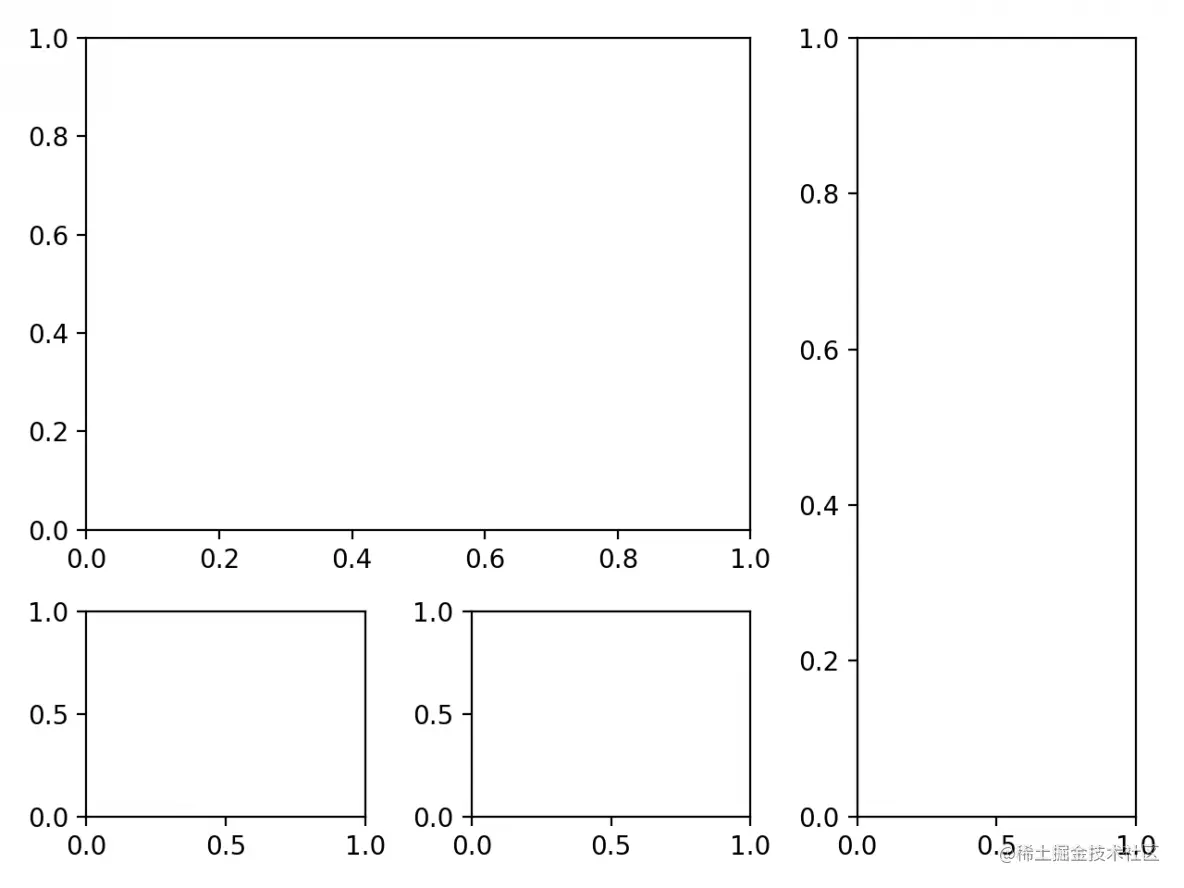

我们在 Matplotlib 中绘制图表时，其实是在一个类似画布的 figure 中加入各种各样的元素，而这里面的子图被称之为 axes（与 XY axis 轴并不相同）。一般而言，一个图表至少拥有一个子图。当我们有多个子图时，这些图表就会通过行列排序。

如果我们要在同一个画布中绘制多个子图，应使用的函数为 plt.subplots(1, 2)。其中，数字 1、2 分别表示子图代号，原本的 plt.plot() 需要分别改成 ax1.plot() 和 ax2.plot()。

# 创建画布与子图
fig, (ax1, ax2) = plt.subplots(1,2, figsize=(10,4), sharey=True, dpi=120)

# 绘制图表
ax1.plot([1,2,3,4,5], [1,2,3,4,10], 'go')  # greendots
ax2.plot([1,2,3,4,5], [2,3,4,5,11], 'b*')  # bluestar

# 设定标签与上限
ax1.set_title('Scatterplot Greendots'); ax2.set_title('Scatterplot Bluestars')
ax1.set_xlabel('X');  ax2.set_xlabel('X')  # x 标签
ax1.set_ylabel('Y');  ax2.set_ylabel('Y')  # y 标签
ax1.set_xlim(0, 6) ;  ax2.set_xlim(0, 6)   # x 轴上限
ax1.set_ylim(0, 12);  ax2.set_ylim(0, 12)  # y 轴上限

# ax2.yaxis.set_ticks_position('none')
plt.tight_layout()
plt.show()

在 plt.subplots() 设置 sharey=True 能让两个子图在 Y 轴上平行，而 dpi 则可以调整图标的清晰度。

进阶图形

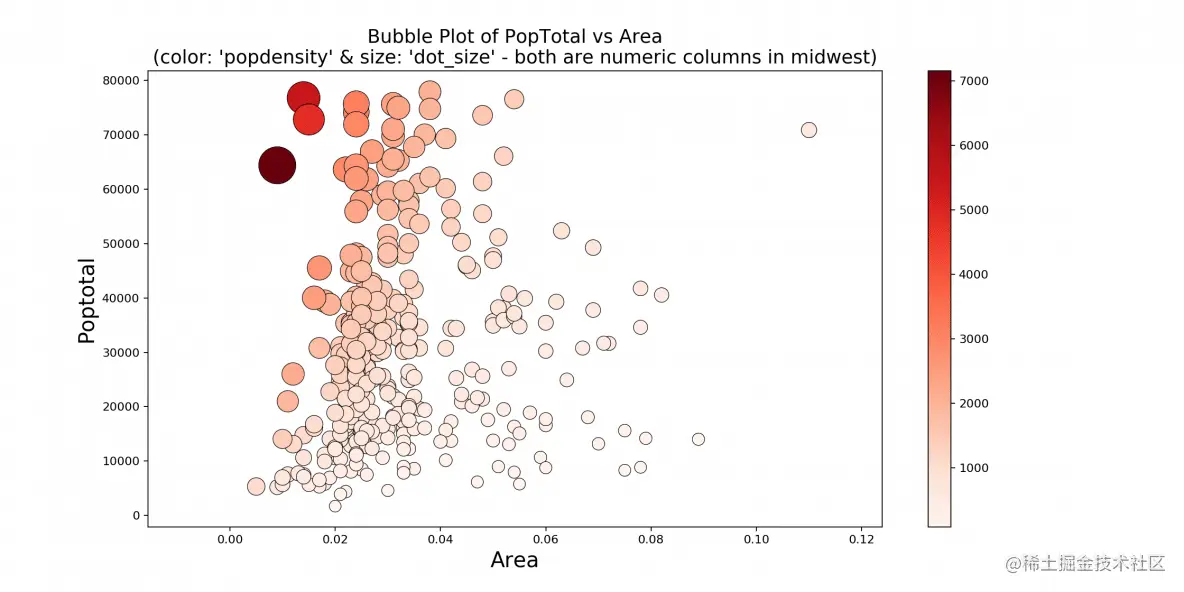

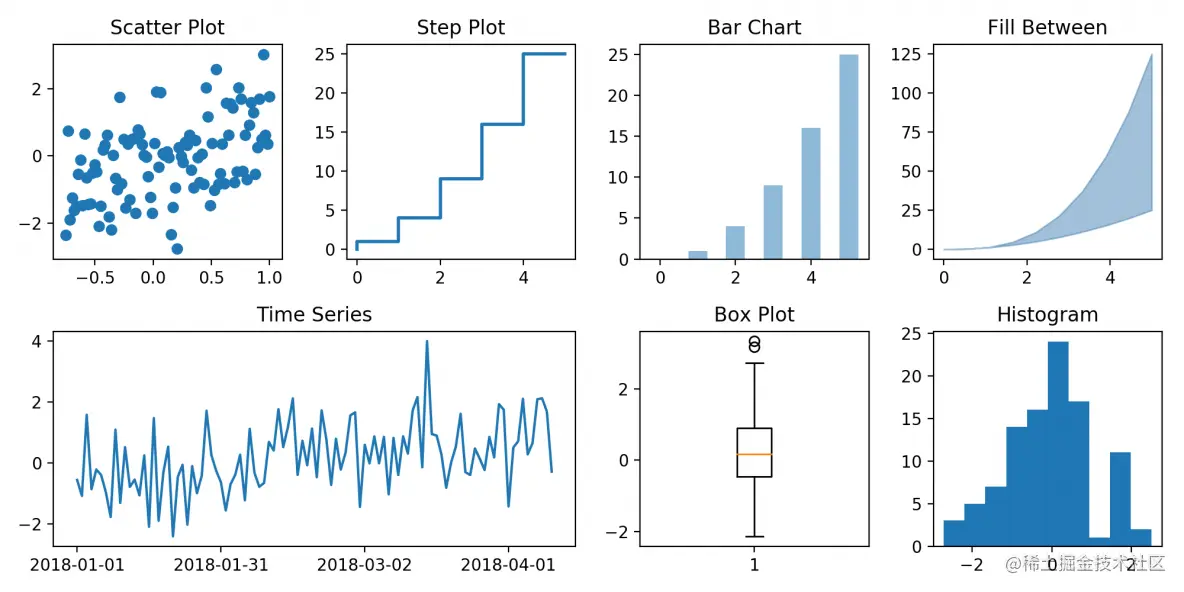

Matplotlib 的图库远比点线图丰富，即使是更多的图表、曲线图都不在话下，我们甚至还可以调整各种参数修改图表大小和背景颜色等。由于篇幅限制，这里只放出几个进阶图形的参考图，有需要的小伙伴可以通过代码传送门在线查看 Python 代码，也可以参考 Matplotlib 的官方文档。

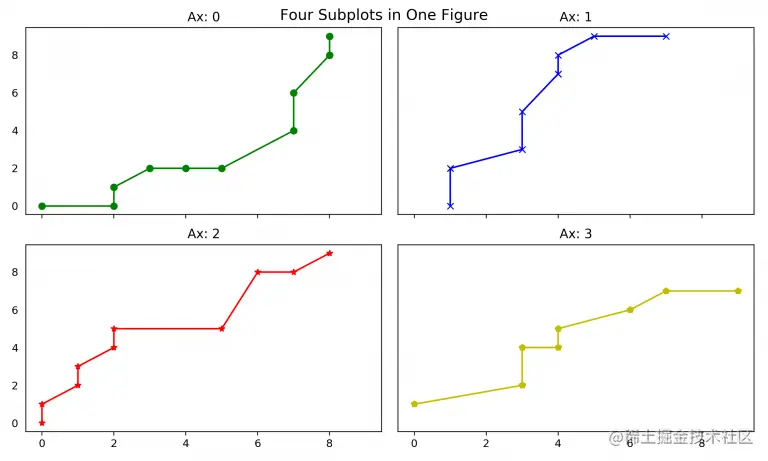

绘制多个图表

这一组图表使用了 numpy 模块的 randint 随机数和 for 循环实现：

打开 fourPlots.py 项目查看代码：55911a1851-share.lightly.teamcode.com

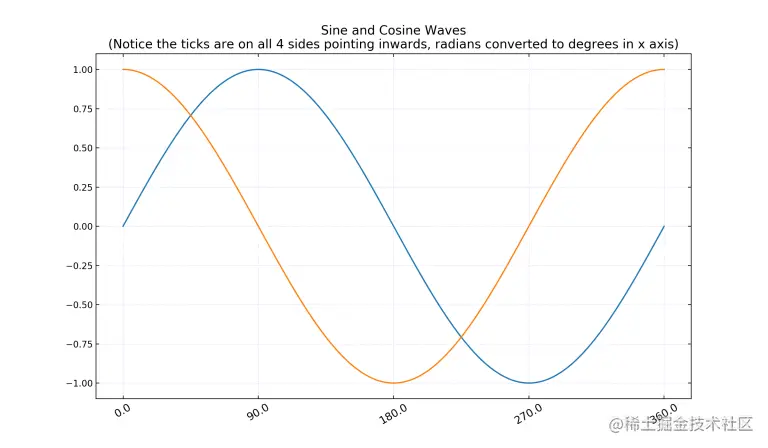

绘制曲线图（正余弦波）

打开 sincosWave.py 项目查看代码：55911a1851-share.lightly.teamcode.com

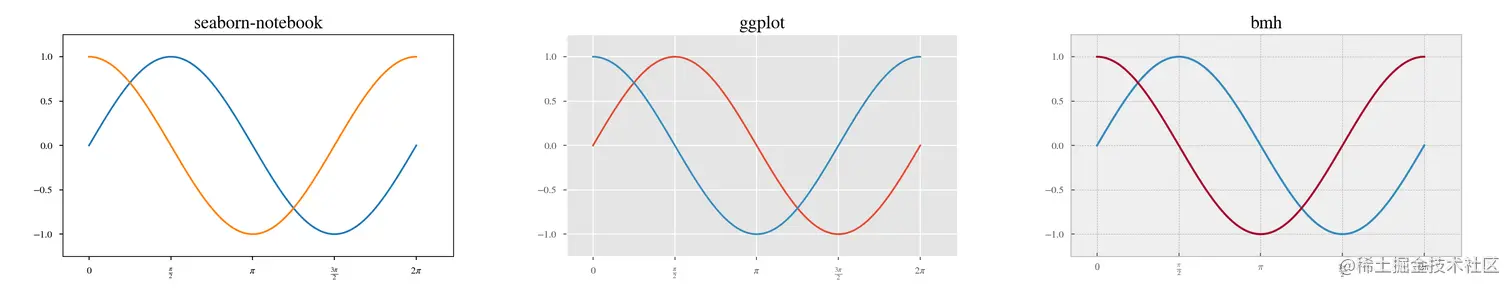

调整背景颜色

Matplotlib 自带的样式代码：

plt.style.available# ['seaborn-dark', 'seaborn-darkgrid', 'seaborn-ticks', 'fivethirtyeight',
#  'seaborn-whitegrid', 'classic', '_classic_test', 'fast', 'seaborn-talk',
#  'seaborn-dark-palette', 'seaborn-bright', 'seaborn-pastel', 'grayscale',
#  'seaborn-notebook', 'ggplot', 'seaborn-colorblind', 'seaborn-muted',
#  'seaborn', 'Solarize_Light2', 'seaborn-paper', 'bmh', 'tableau-colorblind10',
#  'seaborn-white', 'dark_background', 'seaborn-poster', 'seaborn-deep']
