一、HDLC简介

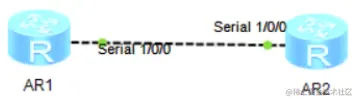

High-level Data Link Control,高级数据链路控制，简称HDLC,是一种面向比特的链路层协议。使用点到点链路连接，P2P 链路。如下图：
HDLC 支持点到点连接，在这个网络中不是我，就是你，我通过这个链路把包发出来 就算不指定任何地址信息，也一定是我对端的接口去接收，我发送帧肯定是你接收，你发送肯定是我接收。中间没有任何第三个节点，所以在封装 HDLC 帧的时候，不要封装 SD 地址。

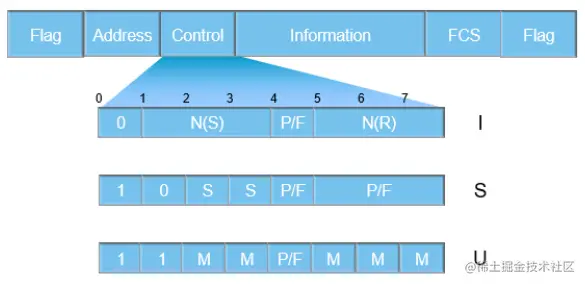

下面我们来看看HDLC 帧结构：
HDLC有三种帧：信息帧、监控帧、无编号帧。
Flag ：第一字节和最后一个字节是用来同步字段
Address：地址字段，只有一个地址。0X0F
Control：控制字段，
I：信息帧 发送一些正常数据的，最高位为 0
S：监控帧 流控和差错控制 最高位为 1 0
U：无编号帧 建立 维护 拆除链路的 最高位为 1 1
Information：数据字段
Cisco 压缩只支持 compress stac 压缩数据从而增加带宽，增加网络可用性。
二、HDLC的基础配置：
华为默认连接 serial 线缆是启用的 PPP 协议，Cisco 连接 serial 线缆，默认是 HDLC，encapsulation hdlc 可以敲命令开启，添加一个地址就可以了。

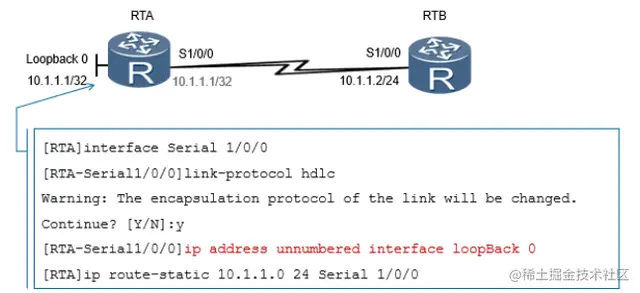

三、HDLC接口地址借用
可以在 router 起一个环回口，在环回口起一个地址，通过 serial 和环回口拥有相同的 IP 地址。如果接口是借用的，那么这个 serial 接口是没有直连理由的。需要写静态，一般不使用这个配置。
四、配置实验
-

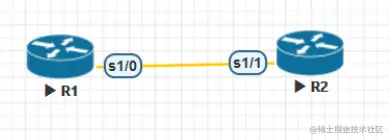

思科实验

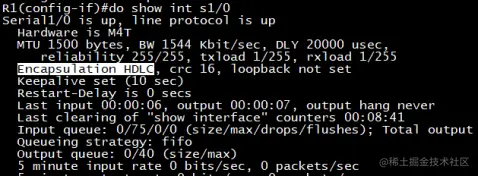

进入接口配置同网段 IP no shutdown 开启接口，因为 Cisco 默认是 HDLC，

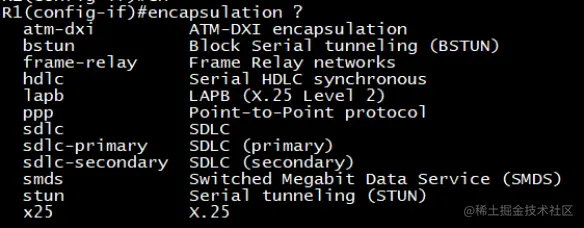

可以使用进入接口 encapsulation hdlc 去修改

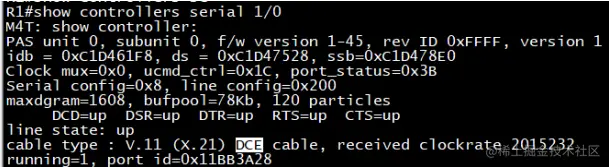

可以看到 R1 的一端为 DCE。

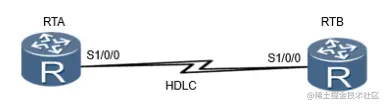

2.华为实验

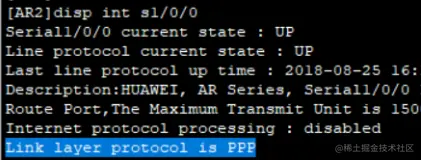

Huawei 默认是 PPP 协议 配置 IP 地址 启用 HDLC 可以平通 模拟器默认两端都是 DTE
[AR1]int s1/0/0
[AR1-Serial1/0/0]link-protocol hdlc
Warning: The encapsulation protocol of the link will be changed. Continue? [Y/N]:y
[AR2]int s1/0/0
[AR2-Serial1/0/0]link-protocol hdlc
Warning: The encapsulation protocol of the link will be changed. Continue? [Y/N]:y

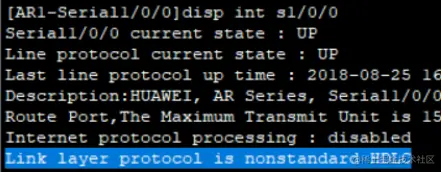

修改为 HDLC
