类的关系总览

uml语言可以用来画类图，idea中就可以通过【show diagram】来看一个包中各个类和接口之间的关系，很方便，但是我对uml一窍不通，所以整理一份简洁，要点突出的攻略，来应对uml中常见但抽象的用来表示类之间关系的各种符号。

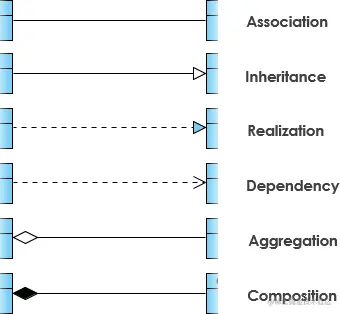

首先总览uml中用来表示类关系的各种符号：

类的关系详细介绍

继承（inheritance）

• 白色箭头实线
•

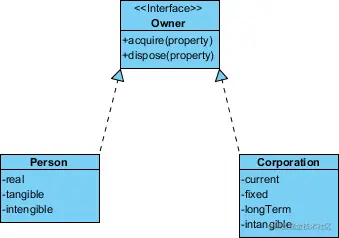

实现（Realization）

• 接口实现
• 虚线实心箭头
•

关联（association）

• 黑色实线
• 同级别类之间的关系
• 一个类的对象是另一个类的属性
• has a关系（举例：顾客与地址）
• 下图是双向关联
•

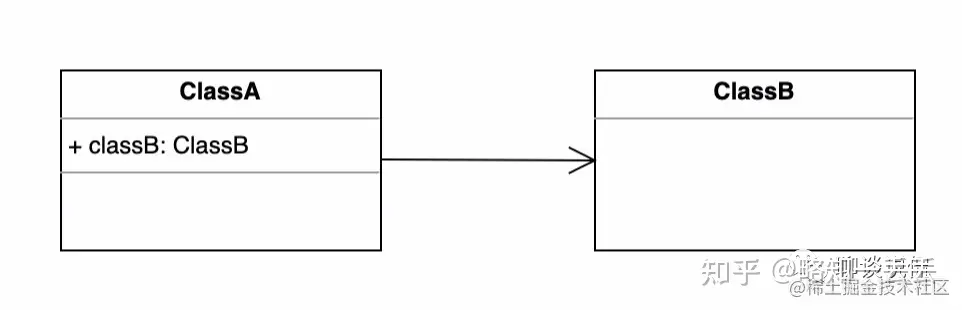

• 下图是单项关联：（classA的对象持有一个classB类的实例属性）
•

• 还有自关联（类持有自身的实例属性）

依赖（Dependency）

• 虚线箭头
• use a关系（举例：学生与电脑）

• 表现为类1对象的成员方法中使用了类2的对象。而且这个对象没有被设为属性。（局部变量）
• 或者类1的方法的参数可以传入一个类2对象（方法参数）
• 还可以表现为类1方法中调用了类2的静态方法（静态方法调用）
• 一种特殊的关联
•
•

聚合（Aggregation）

• 白色菱形实线
• 一种特殊的关联，实现上与关联一样，类1持有类2作为实例属性。
• has a 关系（举例：公司与员工）
•
• class1是整体，class2是部分
• 一对多关系
• 生命周期不相关（所以类1一般不会在初始化时期进行显式赋值类2的实例！）

idea聚合关系图

public class AggregationTest {
    public static void main(String[] args) {
        B b = new B(new A());
    }
}
class A{}
class B{
    A a;
    B(A a){
        this.a = a;
    }
}

组合（Composition）

• 黑色菱形实线
• contains a 关系（举例：人类和大脑）
• 更严格的聚合关系，生命周期同生共死
•
• class1是整体，class2是部分

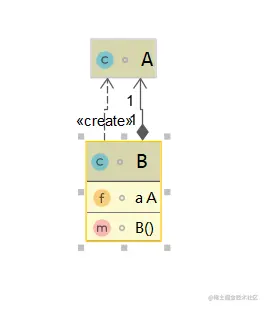

idea组合关系图

public class CompositionTest {
    public static void main(String[] args) {
        B b = new B();
    }
}
class A{}
class B{
    A a;
    B(){
        this.a = new A();
    }
}
