PIXI

一、基础

结合纸笔画图对照学习

我们正常用纸笔画图的步骤：

首先拿到一张纸

const app = new PIXI.Application();

放到桌子上

document.body.appendChild(app.view);

划分区域，比如：客厅、卫生间，并将划分的区域添加到纸上

const container = new PIXI.Container();
app.stage.addChild(container);

每块区域都有哪些东西，比如：客厅有桌子、椅子

var table = new PIXI.Graphics();

接下来，怎么画桌子？

4.1 填充色（桌面要涂成什么颜色）

// beginFill (color, alpha)
table.beginFill (0xFFFFFF, 1);
...
table.endFill();

4.2 线条样式（选笔：什么颜色、线条多粗、透明度等等样式）

// lineStyle (width, color, alpha, alignment, native)
table.lineStyle(1, 0xffffff);

4.3 从哪个位置开始

// moveTo (x, y)
table.moveTo(100, 100);

4.4 什么形状，画到哪里为止（直线、圆等等）

// 直线，从moveTo的位置到lineTo的位置的一条直线
// lineTo (x, y)
table.lineTo(200, 100)

// 圆，
// arc (cx, cy, radius, startAngle, endAngle, anticlockwise)
table.arc(200, 100, 50, 0, Math.PI * 2, true);
或
// drawCircle (x, y, radius)
table.drawCircle (200, 100, 50);

// 方形
// drawRect (x, y, width, height)
table.drawRect (100, 100, 50, 50);

4.5 上边画完了，我想再重新再起一个位置，画另一个图形（提起笔，放到下一个目标位置，画下一个桌子）

table.moveTo(300, 300).lineTo(200, 100, 50, 0, Math.PI * 2, true);

桌子、椅子拿到后要放入对应区域（客厅）

container.addChild(table);

区域的位置默认是（0, 0），也可以调整

container.position.set(100, 100);
或
container.x = 100;
container.y = 100;

区域旋转

// 先选择支点（此处以中心点为支点）
container.pivot.x = container.width / 2;
container.pivot.y = container.height / 2;
// 旋转
container.rotation = Math.PI;

添加贴图

const rootIconTexture = PIXI.Texture.from(require('@static/images/robot.png'));
const rootIcon = PIXI.Sprite.from(rootIconTexture);
rootIcon.anchor.set(0.5); // 已中心为原点
rootIcon.scale.set(0.5); // 缩小50%

添加标题

const label = new PIXI.Text(opt.label);
label.style.fontFamily = "Arial";
nodeContainer.addChild(label);

添加动画

app.ticker.add((delta) => {
  container.rotation -= 0.01 * delta;
});

二、进阶

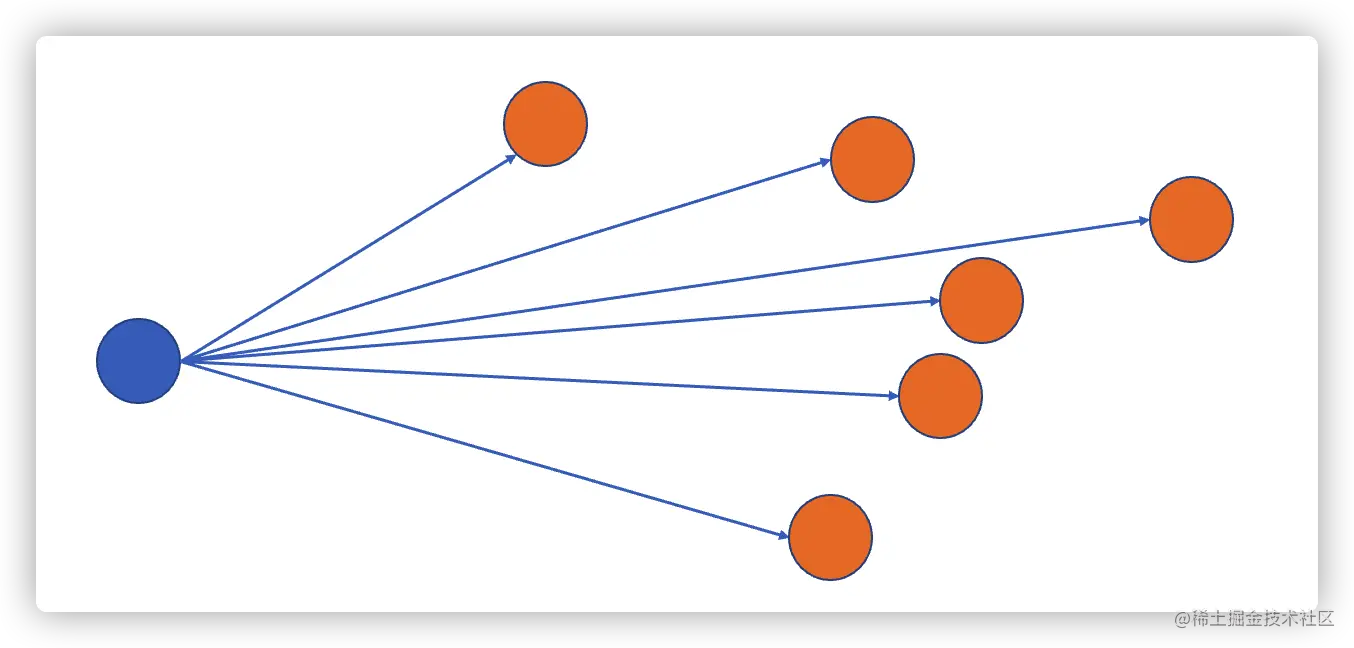

实际项目中遇到的问题：放射性箭头线怎么画？先看下效果图：

思路：先画线，在画箭头，然后再调整角度

const start = {
    x: 10,
    y: 20,
}

const end = {
    x: 120,
    y: 130,
}
const line = new PIXI.Graphics();
// 设置线条样式
line.lineStyle(config.lineWidth, config.lineColor);
// 找到起点
line.moveTo(start.x, start.y);
// 计算线条的长度
const distance = getDistance(start, end);
// 先横着画
line.lineTo(start.x + distance, start.y);
line.closePath();
// 画箭头
const arrowStart = {
    x: start.x + distance,
    y: start.y,
}
line.beginFill(lineColor);
line.moveTo(arrowStart,x, arrowStart.y);
line.lineTo(arrowStart.x - 6, arrowStart.y - 4); // 这里箭头的大小依需求而定
line.lineTo(arrowStart.x - 6, arrowStart.y + 4);
line.lineTo(arrowStart.x, arrowStart.y);
line.endFill();
// 定位
line.position.x = start.x;
line.position.y = start.y;
// 设置旋转支点
line.pivot.x = start.x;
line.pivot.y = start.y;
// 调整角度
line.rotation = angle(start, end);

// 勾股定理获取两点间距离
getDistance(start, end) {
    const x = end.x - start.x;
    const y = end.y - start.y;
    return Math.sqrt(Math.pow(x, 2) + Math.pow(y, 2));
}

// 角度
angle(start, end) {
    var diffX = end.x - start.x,
        diffY = end.y - start.y;
    return Math.atan2(diffY, diffX);
}
