前面了解了SVM了，它可以用于执行分类和回归、线性和非线性任务。现在我们继续看看什么是决策树？

决策树

首先，决策树也能够执行分类和回归，还能够进行多输出(SVM不行)。他功能强大，能够拟合复杂的数据集。话不多说，我们边用边看，让我们在可视化的下慢慢探究。

这里的数据集还是需要Scikit-learn.datasets下的load_iris()导入鸢尾花后，使用我们的决策树来预测一下，下面是核心代码：

from sklearn.datasets import load_iris
from sklearn.tree import DecisionTreeClassifier

iris = load_iris()
# 这边只需要花瓣长度
X = iris.data[:, 2:]
y = iris.target

tree_clf = DecisionTreeClassifier(max_depth=2, random_state=42)
tree_clf.fit(X, y)

现在啊，这些代码简直都是太熟悉了，我就简单讲讲DecisionTreeClassifier()里的参数:

criteria 这个是用来区分实例的方法，可选{"gini", "entropy", "log_loss"}，默认是gini
max_depth 生成的树的最大深度

我一般对不太了解的模型，都是自己先运行代码，查看是怎么样的，如果不能直接看出来，就去查看官网文档，毕竟那里是讲的最详细的，同时配有不少例子可以查看。最后实在还不行的，就配合这一些其他人分享的讲解文档再看看。

使用dot工具查看树

接下来，对于树的可视化和之间的有一点不同，画出决策树需要借助一个在Graphviz包下的dot命令行工具。

我们先生成一个.dot文件，这个是用于画树的一种语法：

from graphviz import Source
from sklearn.tree import export_graphviz

export_graphviz(
    # 我们训练好的模型
    tree_clf,
    # 地址和生成的文件名
    out_file=os.path.join(IMAGES_PATH, "iris_tree.dot"),
    # 需要知道特征名和分类的类名
    feature_names=iris.feature_names[2:],
    class_names=iris.target_names,
    rounded=True,
    # 设置为True表示可能有多类和多输出
    filled=True
)

上面的作用就是在IMAGES_PATH目录下，生成一个iris_tree.dot文件。该文件下是用dot语法，我们还不能直接看，需要借助dot工具将其转成图片。

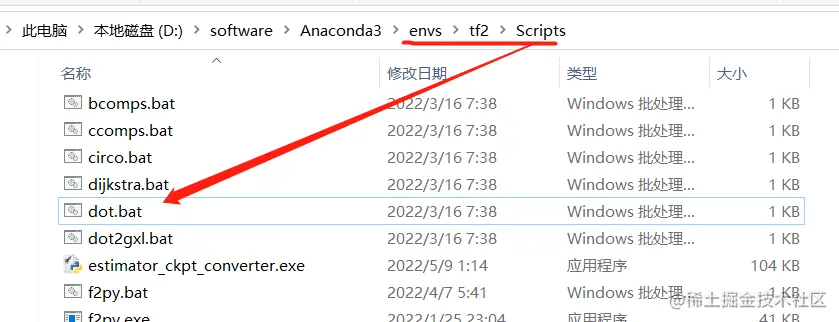

我们可以通过anaconda先安装好graphviz,本人的系统环境是windows，先使用是conda创建了一个虚拟环境，安装好后，我们就可以在anaconda目录\envs\环境名\Script下找到dot.bat这样我们就可以使用这个工具将我们的生成的dot文件变成pdf或者png。我的位置如下：

图1 dot位置

接下来我们进入anaconda prompt，进入我们的虚拟环境下，我这边是tf2，然后cd到我们dot文件保存的地址下，执行以下命令:

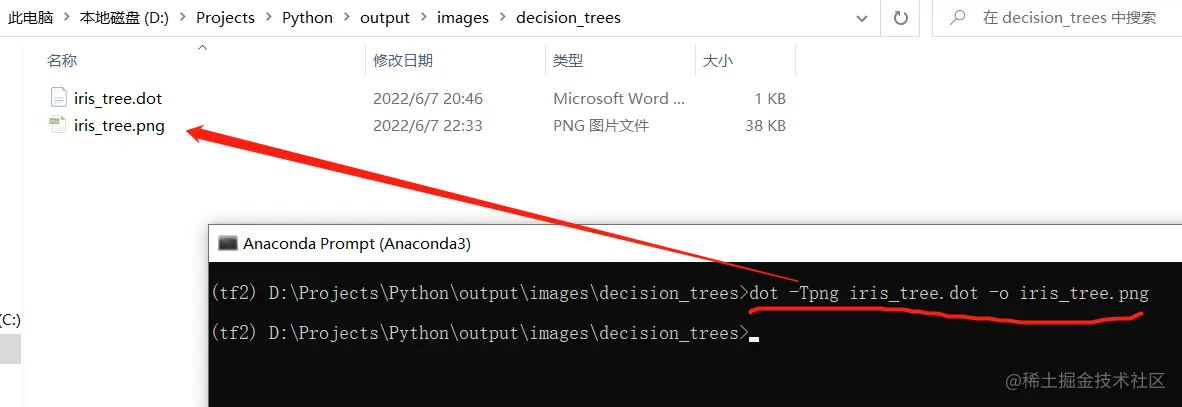

图2 执行dot命令

最后就会生成如下图:

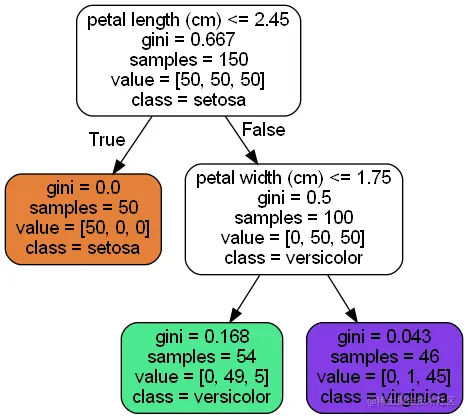

图3 iris数据集的决策树

预测

我们看一下图3的决策树，他都做了啥：

先看深度为0的根节点，他其实有一个判断的-花瓣长度是否大于2.45厘米，满足就是山鸢尾(setosa)，接下来就是一个基尼系数(gini),这个下面将。然后是样品数(samples=150)，然后value,他就是告诉我们现在有3个类，在当前节点下每个类的训练的实例数量。然后将判断的结果分成了两个子节点。
接下来进入深度1的左子节点，他是满足花瓣长度小于等于2.45厘米的结果，他有50个样品，全都是来自value[0],预测为山鸢尾(setosa),所以gini=0。
深度1的右子节点则是满足花瓣长度大于于2.45厘米，同时如果花瓣宽度小于等于1.75厘米，满足就是变色鸢尾(versicolor)，有100个样本实例。
再看深度2的左子节点，就是满足3中的要求，但是它49个实例来自value[1],5个来自value[2],所以gini=0.168，预测为变色鸢尾(versicolor)。
最后就是深度2的右子节点，是不满足的要求的46个样品，他也分别来自value[1]的1个和value[2]的45个,gini=0.043，预测为维吉尼亚鸢尾(virginica)。

最后我们就可以看到使用DecisionTreeClassifier()将iris数据集分成了三类。

哦，对了。那上面的gini系数是个啥呢？其实节点的gini是用来衡量节点的不纯度的，让我们看一下他的公式：

G_{i} = 1 - \sum^{m}_{k=1}p^{2}_{i,k}

就拿上面第五步的gini举个例子，我们的p就是当前类实例占总样本实例的比例，比如value[1]类的 $p=\frac{1}{46}$ ，那么总的 $gini = 1 - p_{1}^2- p_{2}^2- p_{3}^2 = 1 - (\frac{0}{46})^{2}- (\frac{1}{46})^{2}- (\frac{45}{46})^{2} \approx 0.043$
