你好，这里是网络技术联盟站。

OSPF可以说是网络数通技术中最为重要的一部分之一，瑞哥这篇文章尽可能用最简洁、最有条理的梳理OSPF所涉及的内容。

让我们直接开始吧!

一、OSPF关键属性

  • 协议类型/类别：IP/链路状态

  • 算法：SPF

  • 类型：IGP(内部网关协议)

  • 度量：成本(带宽)

  • 负载均衡开销路由处理：CEF负载均衡

  • 数据包类型数量：5

  • 管理距离：110

  • 组播地址：224.0.0.5、224.0.0.6

  • 协议：IP

  • 端口：89

二、OSPF 路由id选择标准

一般情况下会按以下顺序进行选择：

  1. 手动配置的路由器ID。

  2. 最大环回地址。

  3. 最大物理IP地址

三、OSPF路由类型

1、IR

英文全称：Internal Router，意为：内部路由器。

作用域为：同一区域中的所有接口。

2、BR

英文全称：Backbone Router，意为：主干路由器。

作用域为：BB区域/区域0中至少一个接口。

3、ABR

英文全称：Area Border Router，意为：区域边界路由器。

作用域为：连接不同区域的路由器。

4、ASBR

英文全称：Autonomous System Boundary Router，意为：自动区域主干路由器。

作用域为：连接不同AS的路由器。

四、OSPF相关定时器

1、广播 Broadcast

  • 默认Hello间隔：10秒

  • 默认邻居失效时间：40秒

2、非广播 Non-broadcast

  • 默认Hello间隔：30秒

  • 默认邻居失效时间：120秒

3、点对点 Point-to-Point

  • 默认Hello间隔：10秒

  • 默认邻居失效时间：40秒

4、点对多点 Point-to-Multipoint

  • 默认Hello间隔：30秒

  • 默认邻居失效时间：120秒

5、点对点非广播 Point-to-Multipoint Non-broadcast

  • 默认Hello间隔：30秒

  • 默认邻居失效时间：120秒

对于其他厂商来说，一般都是：


失效时间 = 4 * hello间隔

五、OSPF DR与BDR

ospf有两个问题：

  • 邻接关系网比较多

  • 过度的LSA泛洪

那么ospf是如何解决的？

就是通过DR与BDR这两个角色。

DR与BDR选举标准

DR

  1. OSPF接口优先级最大的

  2. 如果OSPF接口优先级相等，则选择路由器ID最大的

BDR

OSPF接口优先级第二大

优先级：

OSPF优先级范围：0到255。

  • 默认优先级：1

  • 路由器永远不会成为DR/BDR：0

六、OSPF开销

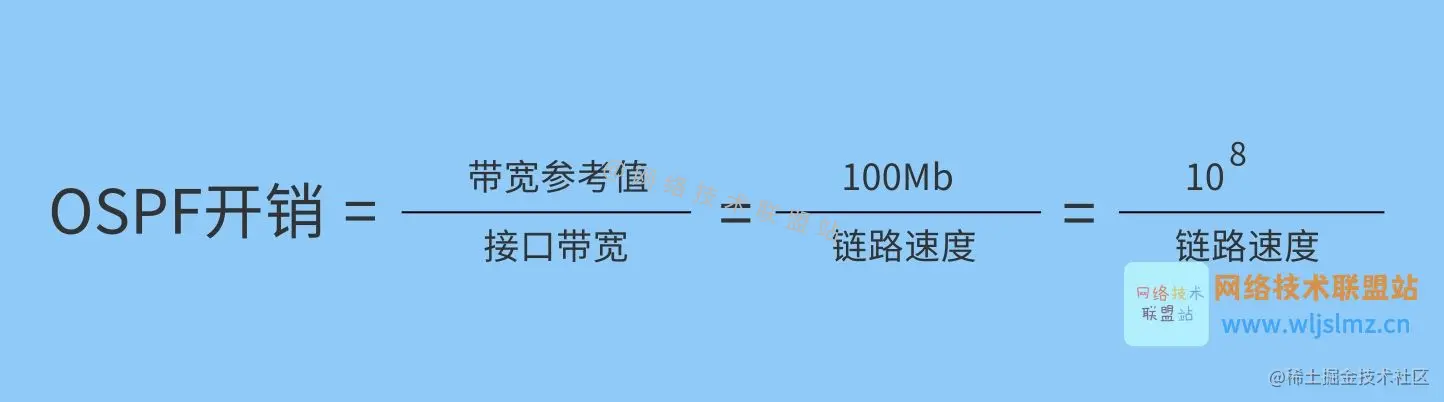

OSPF开销公式：

七、OSPF邻居

要形成OSPF邻居关系，以下条件需要一致：

  • 区域ID

  • 子网

  • Hello间隔和Dead间隔

  • 区域类型

  • 身份验证

  • 路由器ID唯一

邻居与邻接

邻居和邻接在OSPF中是两个不同的术语。

  • 如果OSPF中的两台路由器交换Hello数据包，则它们称为邻居。

  • 如果OSPF中的两台路由器交换Hello数据包和数据库，则称为邻接关系。

八、OSPF邻居状态

1、down

没有邻居关系建立

2、init

接收到hello数据包

3、2-way

路由器在接收到的hello数据包中发现了自己的路由id

4、exstart

主备关系建立

5、exchange

DBD包发送

6、loading

LSU和LSU交换

7、full

邻接关系建成

九、OSPF路由类型

  • O：OSPF普通区域

  • O IA OSPF区域间

  • N1 OSPF NSSA外部类型1，增加内部成本

  • N2 OSPF NSSA外部类型2，不增加内部成本

  • E1 OSPF外部类型1，增加内部成本

  • E2 OSPF外部类型2，不增加内部成本

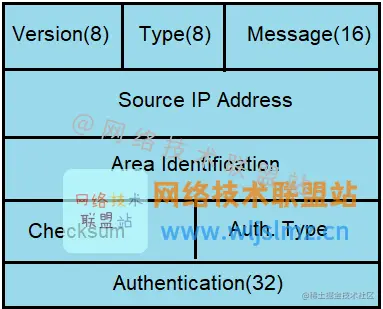

十、OSPF数据包格式

  • 版本（Version）：8位字段，OSPF 协议版本。

  • 类型（Type）：8位字段，OSPF 数据包的类型。

  • 消息（Message）：16位字段，定义消息的总长度。

  • 源 IP 地址（Source IP Address）：定义发送消息的地址。

  • 区域标识（Area identification）：定义路由过程发生的区域。

  • 校验和（Checksum）：用于纠错和检测。

  • 身份验证类型（Authentication type）：有两种身份验证类型——0 和 1，0表示没有可用的身份验证，1表示基于密码的身份验证。

  • 身份验证（Authentication）：32位字段，用于存储身份验证数据的实际值。

十一、OSPF数据包类型

  • HELLO

  • DBD（Database Descriptor）：数据库描述

  • LSR（Link State Request）：链路状态请求

  • LSU（Link State Update）：链路状态更新

  • LSAck（Link State Acknow）：链路状态确认

十二、OSPF组播地址

224.0.0.5

  • 所有OSPF路由器在224.0.0.5上发送Hello。

  • 所有OSPF路由器侦听224.0.0.5

这里所有OSPF路由器指的是：DR、BDR、Dothers

224.0.0.6

  • 所有Dothers路由器将其LSA发送到224.0.0.6

  • 所有DR/BDR侦听224.0.0.6

  • 所有DR/BDR在224.0.0.5上发送LSU/LSA

这里的Dothers路由器指的是：非DR和非BDR路由器

十三、OSPF接口类型

1、点对点 Point-to-Point

  • hello时间：10

  • dead时间：40

  • 子网中允许的主机数量是否超过2台：否

  • 邻居/邻接配置：自动

  • 单播/组播：组播

  • 是否有DB/BDR模型：否

点对点拓扑

2、广播 Broadcast

  • hello时间：10

  • dead时间：40

  • 子网中允许的主机数量是否超过2台：是

  • 邻居/邻接配置：自动

  • 单播/组播：组播

  • 是否有DB/BDR模型：是

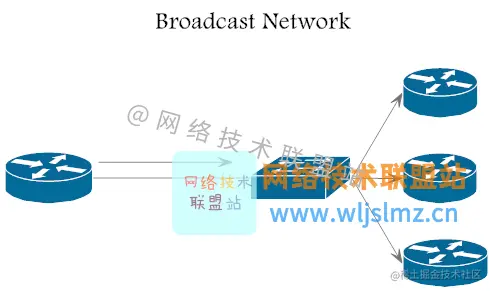

广播拓扑

3、非广播 Non-broadcast

  • hello时间：30

  • dead时间：120

  • 子网中允许的主机数量是否超过2台：是

  • 邻居/邻接配置：自动

  • 单播/组播：组播

  • 是否有DB/BDR模型：是

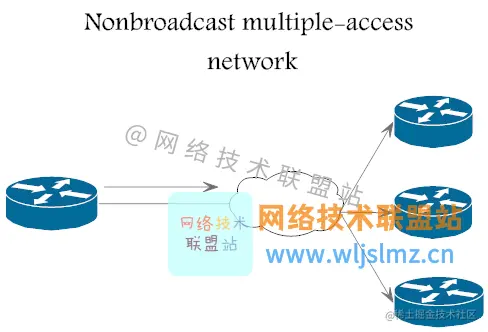

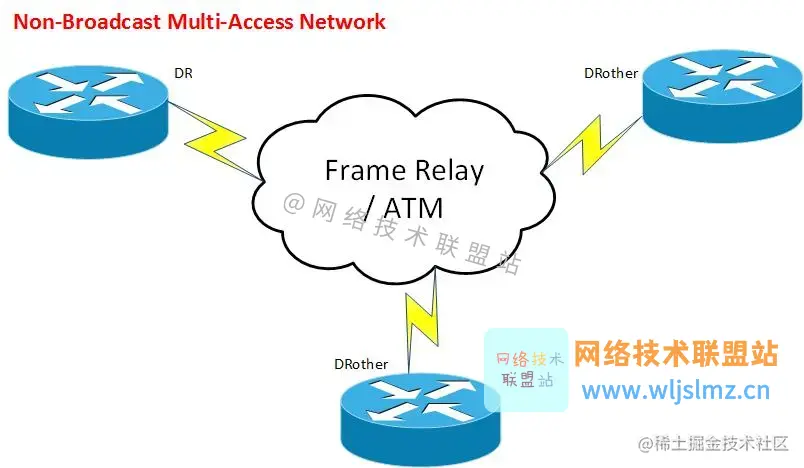

非广播拓扑

4、点对多点 Point-to-Multipoint

  • hello时间：30

  • dead时间：120

  • 子网中允许的主机数量是否超过2台：是

  • 邻居/邻接配置：手动

  • 单播/组播：单播

  • 是否有DB/BDR模型：否

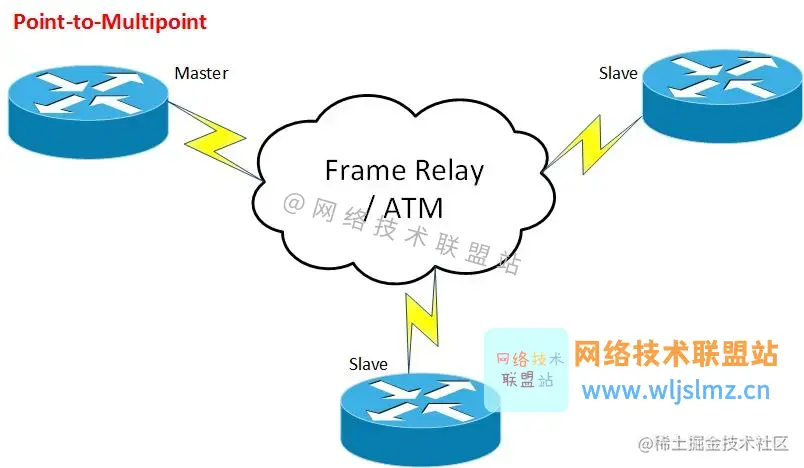

点对多点拓扑

5、点对点非广播 Point-to-Multipoint Non-broadcast

  • hello时间：30

  • dead时间：120

  • 子网中允许的主机数量是否超过2台：是

  • 邻居/邻接配置：自动

  • 单播/组播：组播

  • 是否有DB/BDR模型：否

点对点非广播拓扑

十四、OSPF LSA类型

LSA类型1：路由器LSA（所有路由器）

LSA类型2：网络LSA（按所有DR）

LSA类型3：网络摘要LSA（ABR）

LSA类型4：ASBR摘要LSA（ABR）

LSA类型5：外部LSA（ASBR）

LSA类型6：组播(组成员)LSA

LSA类型7：NSSA外部LSA（ASBR）

LSA类型8：外部属性LSA(用于BGP)

LSA类型9/10/11：未来使用

十五、区域类型

  • BB / Normal

  • Stub

  • NSSA

  • Totally Stub

  • NSSA

以上就是OSPF的全部知识点，每个点都是精要介绍，当然了，肯定还会有其他细节部分没有解释，这个需要大家自己去整理，本文致力于简洁归纳！

ospf还有ospfV3，也就是ipv6部分的我这边没有介绍，后期我会专门开出一篇文章重点介绍。

好文章需要大家的支持，您的点赞、收藏、在看、评论都是对我不断创作的动力！

咱们下期再见！
