简介

blog.csdn.net/yang7866542…
ConstraintLayout 字面翻译是 约束布局，是一个 ViewGroup， 可以更加灵活的去布置控件的大小和位置。开发者可以通过支持库在 API 9 及以上使用。有以下几种约束可以使用, 分别是:

Relative positioning
Margins
Centering positioning
Visibility behavior
Dimension constraints
Virtual Helpers objects

1. Relative positioning (相对位置)

跟相对布局类似，可以在水平和垂直两个轴线上约束控件：
水平轴： Left, Right, Start， End
垂直轴：top, bottom sides，text baseline
他的思想和 RelativeLayout 的思想差不多，基本一样，都是根据给定的一个控件来放置另一个控件的位置。例如下面这个例子，把 B 控件放到 A 的右面：

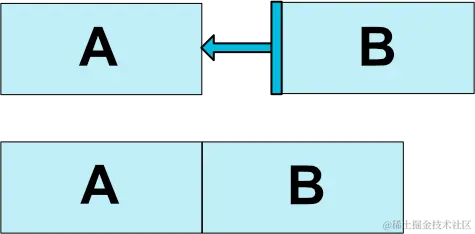

relative-positioning

布局代码：

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".module.shop.ShopFragment">

    <Button
        android:id="@+id/shop_a_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="A"
        />

    <Button
        android:id="@+id/shop_b_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="B"
        app:layout_constraintLeft_toRightOf="@+id/shop_a_btn"
        />

</android.support.constraint.ConstraintLayout>

预览图示：

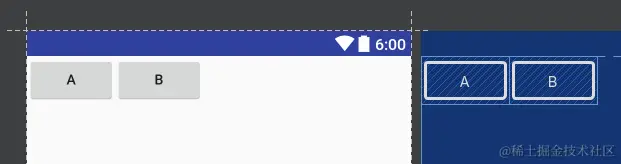

toRightOf

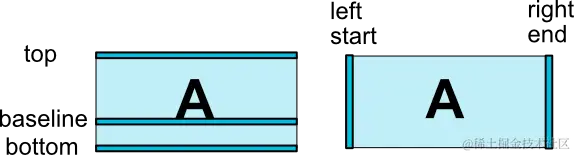

控件的约束条件如下图所示：


各种相对约束的意思都很明显，看名字就知道了, 而且还不用手写，在视图界面拖动连线就行了：

  • layout_constraintLeft_toLeftOf
  • layout_constraintLeft_toRightOf
  • layout_constraintRight_toLeftOf
  • layout_constraintRight_toRightOf
  • layout_constraintTop_toTopOf
  • layout_constraintTop_toBottomOf
  • layout_constraintBottom_toTopOf
  • layout_constraintBottom_toBottomOf
  • layout_constraintBaseline_toBaselineOf
  • layout_constraintStart_toEndOf
  • layout_constraintStart_toStartOf
  • layout_constraintEnd_toStartOf
  • layout_constraintEnd_toEndOf

相对控件甚至可以是 ConstraintLayout 父布局：

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/shop_container_cly"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".module.shop.ShopFragment">

    <Button
        android:id="@+id/shop_a_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="A"
        app:layout_constraintRight_toLeftOf="@id/shop_container_cly" />

    <Button
        android:id="@+id/shop_b_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="B"
        app:layout_constraintLeft_toRightOf="@id/shop_container_cly" />

</android.support.constraint.ConstraintLayout>

图示：

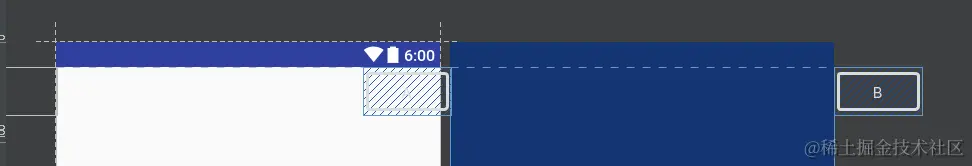

constrain_parent

2. Margins (间距)


Margins 意如其名，就是设置两个控件的间距。间距的数值只能是 0 或者正数, 设置负数虽然不报错，但是没个毛作用。

  • android:layout_marginStart
  • android:layout_marginEnd
  • android:layout_marginLeft
  • android:layout_marginTop
  • android:layout_marginRight
  • android:layout_marginBottom

更牛的是，他还可以和 gone 掉的 view 约束, 并能设置一个针对 Gone 调的view 的间距，可以使用以下参数：

layout_goneMarginStart
layout_goneMarginEnd
layout_goneMarginLeft
layout_goneMarginTop
layout_goneMarginRight
layout_goneMarginBottom

3. Centering positioning and bias (居中和偏移)

Centering positioning

先看一个叼叼的约束：

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/shop_container_cly"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".module.shop.ShopFragment">

    <Button
        android:id="@+id/shop_a_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="A"
        app:layout_constraintLeft_toLeftOf="@id/shop_container_cly"
        app:layout_constraintLeft_toRightOf="@id/shop_container_cly" />

</android.support.constraint.ConstraintLayout>

button 不仅约束在父布局的左边也约束在右边，这肯定不可能，同一时间不能同时满足两边的约束。


这种情况下，控件会水平居中：

center

Bias

在上面那种居中的情况下，我想要控件偏向一边，就可以使用如下参数：

layout_constraintHorizontal_bias
layout_constraintVertical_bias

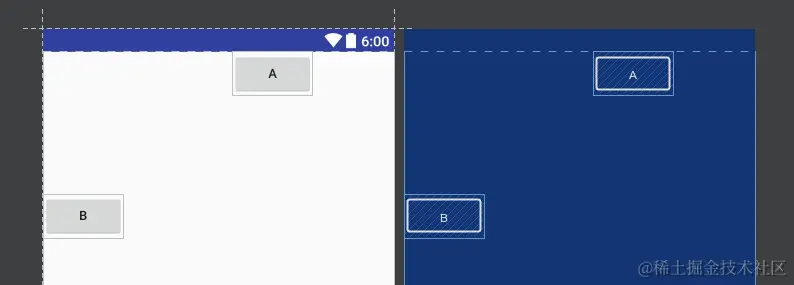

下面的例子是 A 距离父布局左边的距离是整个父布局宽的 70%, B 距离父布局顶部的举例是整个父布局高度的 30%：

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/shop_container_cly"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".module.shop.ShopFragment">

    <Button
        android:id="@+id/shop_a_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="A"
        app:layout_constraintHorizontal_bias="0.7"
        app:layout_constraintLeft_toLeftOf="@id/shop_container_cly"
        app:layout_constraintRight_toRightOf="@id/shop_container_cly" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="B"
        app:layout_constraintBottom_toBottomOf="@id/shop_container_cly"
        app:layout_constraintTop_toTopOf="@id/shop_container_cly"
        app:layout_constraintVertical_bias="0.3" />

</android.support.constraint.ConstraintLayout>

bias

4. Visibility behavior

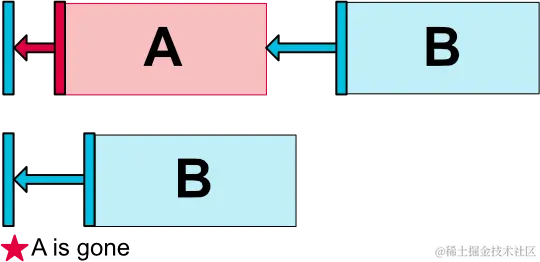

ConstraintLayout 对 Gone 掉的布局有特殊的处理：

  • 宽高尺寸会视作0，在布局中作为一个点存在，而不是消失（其他父布局的处理是，该view 实际宽高尺寸没变，而且不会再布局这个 view），
  • Gone掉的 view 的 Margin 的数值都会视为0。


举例 A gone 之前：

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/shop_container_cly"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".module.shop.ShopFragment">

    <Button
        android:id="@+id/shop_a_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginLeft="100dp"
        android:layout_marginStart="100dp"
        android:visibility="visible"
        android:text="A"
        app:layout_constraintLeft_toLeftOf="@id/shop_container_cly"
        app:layout_constraintRight_toRightOf="@id/shop_container_cly"
         />

    <Button
        android:id="@+id/shop_b_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="B"
        app:layout_constraintLeft_toRightOf="@id/shop_a_btn"
        />

</android.support.constraint.ConstraintLayout>

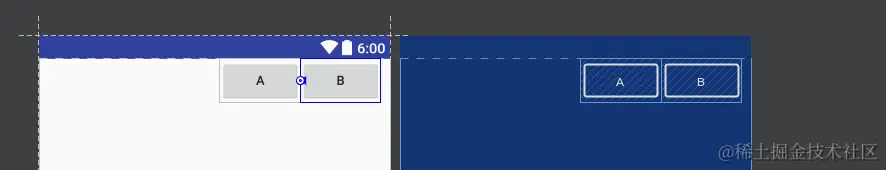

A_Visible

A Gone 之后：

A_Gone

可见 B 依然和A约束着，不过 A 变成了 水平中间点而已，而且 A 的margin 都变成了0。

5. Dimensions constraints （尺寸约束）

控件的尺寸可以通过 android:layout_width, android:layout_height两个属性来设置，有三种:

  • 具体的尺寸值(例如 111dp)；
  • WRAP_CONTENT，根据内容计算自己的尺寸大小；
  • 使用 0dp， 等价于 “MATCH_CONSTRAINT”(和 view 的 weight 参数类似)；

dimensions

前两点都很好理解，跟其他布局相似。第三种 0dp，通俗点说就是扩充四个边直到到约束的另一个 view，如果没有约束的控件会以 WRAP_CONTENT 的形式显示。上图中 (a) 是 wrap_content, (b)是 0dp, (c) 是 有 margin 的 0dp。
下面举个例子：

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/shop_container_cly"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".module.shop.ShopFragment">

    <Button
        android:id="@+id/shop_a_btn"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:text="A"
        app:layout_constraintRight_toRightOf="@id/shop_container_cly" />

    <Button
        android:id="@+id/shop_b_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="B"
        app:layout_constraintBottom_toBottomOf="@id/shop_container_cly"
        app:layout_constraintLeft_toLeftOf="@id/shop_container_cly"
        app:layout_constraintRight_toRightOf="@id/shop_container_cly"
        app:layout_constraintTop_toTopOf="@id/shop_container_cly" />

    <Button
        android:id="@+id/shop_c_btn"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:layout_marginBottom="20dp"
        android:text="c"
        app:layout_constraintBottom_toTopOf="@id/shop_b_btn"
        app:layout_constraintRight_toLeftOf="@id/shop_b_btn"
        app:layout_constraintTop_toBottomOf="@id/shop_a_btn" />

</android.support.constraint.ConstraintLayout>

图示：
0dp

A 位于顶部约束右边与父布局的右边，A 填充了整个宽。B是中心位置，是 wrap_content。 C 的 上边与 A 的下边约束，底边与 B 的顶部约束，且右边与B的左边约束，可见C 的尺寸大小是根据约束的位置来计算的。C 有设置底部Margin。

总的来说 0dp 的 view 大小不由自己定，由约束的其他 view 的位置定。

6. Ratio （比例）

这个需要与MATCH_CONSTRAINT 即 0dp 混合使用，确定一个宽或高的值，另一个高或宽的值或根据比例确定，使用参数 layout_constraintDimentionRatio 来进行设置， 例如：

<Button android:layout_width="wrap_content"
                   android:layout_height="0dp"
                   app:layout_constraintDimensionRatio="1:1" />

这个 Button 的高会和宽一样，是个正方形。

这个比例可用的表达式种类有：

  • 浮点数，代表宽高的比例
  • “width:height”类型的比例

如果宽高都设置为 MATCH_CONSTRAINT (0dp)，则需要 添加 H 或者 W 来指定哪个边应该被约束，如下实例根据宽来根据比例设置高度：

<Button android:layout_width="0dp"
                   android:layout_height="0dp"
                   app:layout_constraintDimensionRatio="H,16:9"
                   app:layout_constraintBottom_toBottomOf="parent"
                   app:layout_constraintTop_toTopOf="parent"/>

7. Virtual Helper objects (Guideline 辅助线)

android.support.constraint.Guideline

Guideline 允许创建一个 水平 和垂直的辅助线，来帮助 ConstraintLayout 来约束 子 view。
Guideline 就相当于一个 gone 掉的 view ，只是用于辅助放置其他 view，只在 ConstraintLayout 中有用。
垂直辅助线 宽是 0， 高是父布局的高；水平辅助线 宽是父布局的宽，高是0.

辅助线的位置有三种定位方法：

  • 使用 参数 layout_constraintGuide_begin 来设置辅助线距离父布局左边框（垂直线） 或 顶部（水平线）的一个具体间距值；
  • 使用 参数 layout_constraintGuide_end 来设置辅助线距离父布局右边框（垂直线） 或 底部（水平线）的一个具体间距值；
  • 使用参数 layout_constraintGuide_percent 来设置百分比(值需要设置为浮点数)，即垂直线到左边的距离与到右边的距离的比例，或者水平线到顶部的距离与到底部的距离的比例。

举例：

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".module.shop.ShopFragment">

    <android.support.constraint.Guideline
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/guideline"
        app:layout_constraintGuide_percent="0.3"
        android:orientation="vertical"/>

    <Button
        android:text="Button"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/button"
        app:layout_constraintLeft_toLeftOf="@+id/guideline"
        android:layout_marginTop="16dp"
        app:layout_constraintTop_toTopOf="parent" />


</android.support.constraint.ConstraintLayout>

图示：

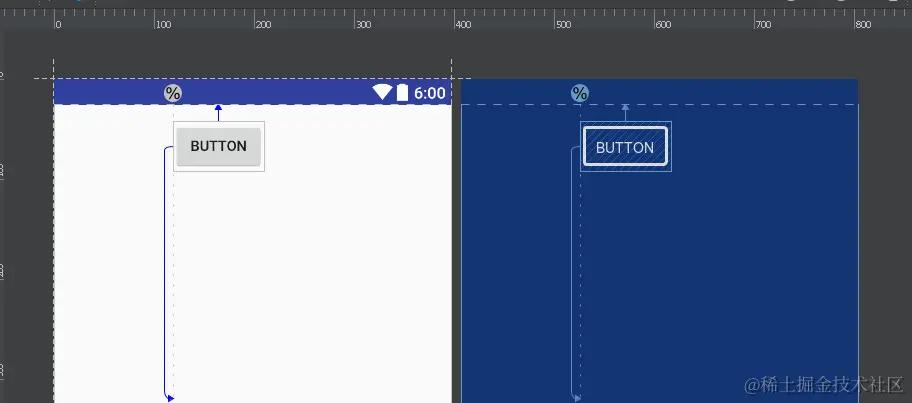

guideline

8. Inter Constraints

他的功能很强大，就是一个按钮：

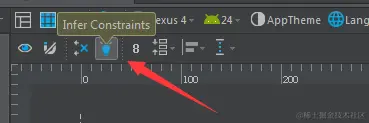

inter

他可以根据你拖动的 view 的位置，自己去推断设置约束。

9. 上面所说的都是可以通过图形界面拖拽实现

还有谁，就说还有谁能比他更叼？
参数详细内容见官网：developer.android.com/reference/a…
