  • 前言

    偶然看到在CSDN上看到有人总结的vdom和真实dom的区别，第一条就是real dom 更新缓慢，virtual dom更新更快,然而在这个链接案例中操作真实dom是渲染速度是最快的，对于这样的情况，我们需要从vdom本身来进行研究。

  • snabbdom

  • snabbdom案例

    • 安装snabbdom

          npm i snabbdom -D

    • 安装webpack并进行配置

          npm i webpack@5 webpack-cli@3 webpack-dev-server@3 -D
    //webpack.config.js
    module.exports = {
        entry:'./src/index.js',
        output:{
            publicPath:'dist',
            filename:'index.js',
        },
        devServer:{
            contentBase:'public',
            port:'8080'
        },
    }

    • 引入案例

      // 引入案例
 import {
  init,
  classModule,
  propsModule,
  styleModule,
  eventListenersModule,
  h,
} from "snabbdom";

const patch = init([
  // Init patch function with chosen modules
  classModule, // makes it easy to toggle classes
  propsModule, // for setting properties on DOM elements
  styleModule, // handles styling on elements with support for animations
  eventListenersModule, // attaches event listeners
]);

const container = document.getElementById("container");

const vnode = h("div#container.two.classes", { on: { click: someFn } }, [
  h("span", { style: { fontWeight: "bold" } }, "This is bold"),
  " and this is just normal text",
  h("a", { props: { href: "/foo" } }, "I'll take you places!"),
]);
// Patch into empty DOM element – this modifies the DOM as a side effect
patch(container, vnode);

const newVnode = h(
  "div#container.two.classes",
  { on: { click: anotherEventHandler } },
  [
    h(
      "span",
      { style: { fontWeight: "normal", fontStyle: "italic" } },
      "This is now italic type"
    ),
    " and this is still just normal text",
    h("a", { props: { href: "/bar" } }, "I'll take you places!"),
  ]
);
// Second `patch` invocation
patch(vnode, newVnode); // Snabbdom efficiently updates the old view to the new state

  • 虚拟dom和h函数

    • 虚拟dom
      • 虚拟dom是用来描述dom层次结构的一个javascript对象，dom中的一切属性都在vdom中有相对应的属性
      • diff算法是发生的虚拟dom上的，新虚拟dom和老虚拟dom进行diff算法处理，算出应该如何最小量更新，最后反映到真实dom上
    • h函数
      • h函数用来产生虚拟节点
            // 这样调用h函数
    h('a',{props:{href:'https://www.jd.com'},'京东')

    // 将得到这样的虚拟dom
    {
        sel:'a',
        data:{
            props:{
                href:'https://www.jd.com',
            }
        },
        text:'京东',
        key:undefined,
        elm:undefined,
        children:undefined
    }



    //它表示一个真正的dom节点
    <a href='https://www.jd.com'>京东</a>
      • h函数也可以嵌套使用
            h('ul',{},[        h('li',{key:'vue'},'vue'),        h('li',{key:'react'}, 'react'),        h('li',{key:'knockout'},'knockout')    ])



    //将会得到如下一个vdom
   {
       sel:'ul',
       data:{},
       children:[
           {sel:'li',key:'vue','text':'vue'},
           {sel:'li',key:'react','text':'react'},
           {sel:'li',key:'knockout','text':'knockout'},
       ]
   }
      • h函数解析
        • export function h(sel, b, c) {
    let data = {};
    let children;
    let text;
    let i;
    if (c !== undefined) {
        if (b !== null) {
            data = b;
        }
        if (is.array(c)) {
        //判断c是否为array
            children = c;
        }
        else if (is.primitive(c)) {
        //判断c是否是string 或者number
            text = c.toString();
        }
        else if (c && c.sel) {
            children = [c];
        }
    }
    // if c doesn't exist, like h('div',['html','js','css'])
    else if (b !== undefined && b !== null) {
        if (is.array(b)) {
            children = b;
        }
        else if (is.primitive(b)) {
            text = b.toString();
        }
        else if (b && b.sel) {
            children = [b];
        }
        else {
            data = b;
        }
    }
    if (children !== undefined) {
        for (i = 0; i < children.length; ++i) {
            if (is.primitive(children[i]))
                children[i] = vnode(undefined, undefined, undefined, children[i], undefined);
        }
    }
    if (sel[0] === "s" &&
        sel[1] === "v" &&
        sel[2] === "g" &&
        (sel.length === 3 || sel[3] === "." || sel[3] === "#")) {
        addNS(data, children, sel);
    }
    return vnode(sel, data, children, text, undefined);
}

export function vnode(sel, data, children, text, elm) {
    const key = data === undefined ? undefined : data.key;
    return { sel, data, children, text, elm, key };
}

  • diff算法

    之前说到，diff算法是发生在虚拟dom上的，所以diff总的来说是一种对比算法，对比两者是旧的虚拟dom和新的虚拟dom，对比出是哪个虚拟节点更新了，找出这个虚拟节点，并只更新这个虚拟节点所对应的真实节点，而不用更新其他没发生改变的节点，实现精准的更新真实dom。

    • diff算法原理 新旧虚拟dom对比的时候，diff算法只会在同级进行比较，不会跨级进行比较

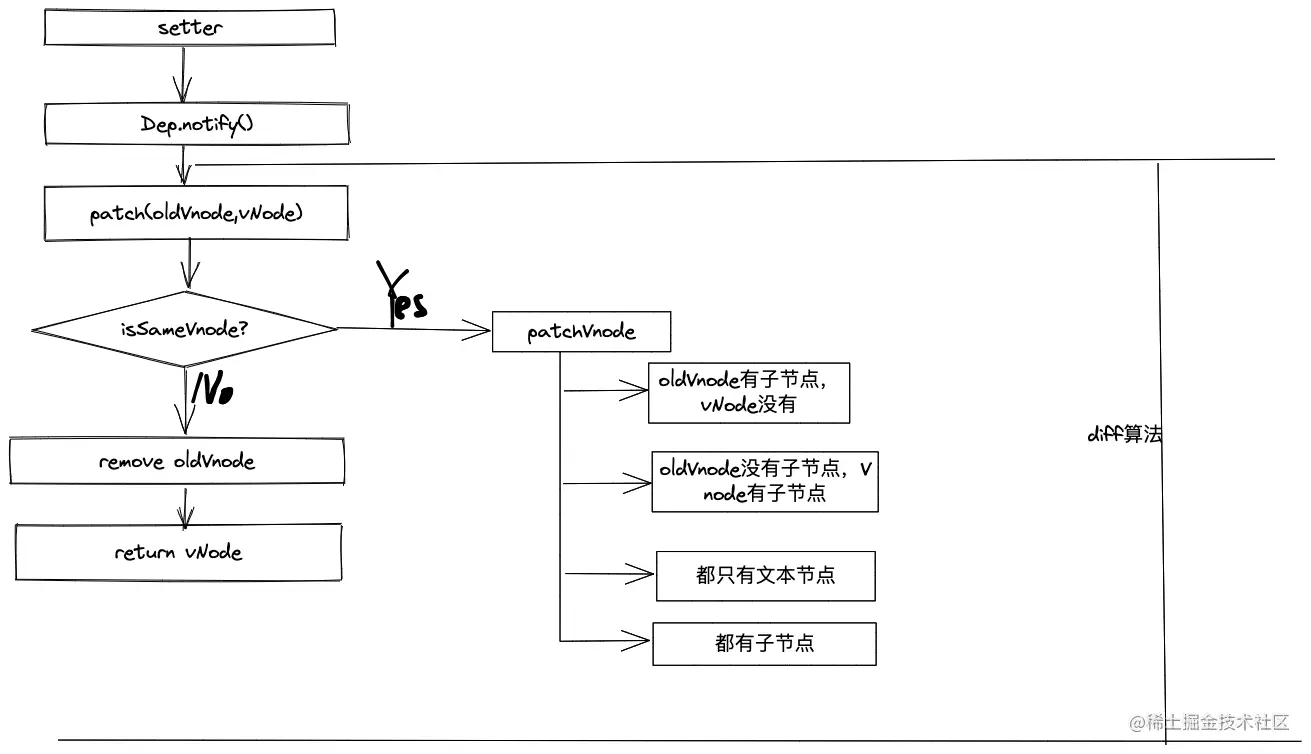

    • diff对比流程 以vue2.x为例，当数据改变是，会触发setter，并且通过Dep.notify()去通知所有watcher,watcher会调用patch方法，给真实dom打补丁，更新相应的视图


    • patch函数

      •   function patch(oldVnode,vnode){
    if(sameVnode(oldVnode,vnode)){
      patchVnode(oldVnode,vnode)
    }else{
      const oEl = oldVnode.elm
      let parentEle = api.parentNode(oEl)  //父元素
      createEle(vnode)
      if(parentEle !== null){
         api.insertBefore(parentEle, vnode.el, api.nextSibling(oEl))
         api.removeChild(parentEle, oldVnode.el)
         oldVnode = null
      }
    }
    return newVnode
  }

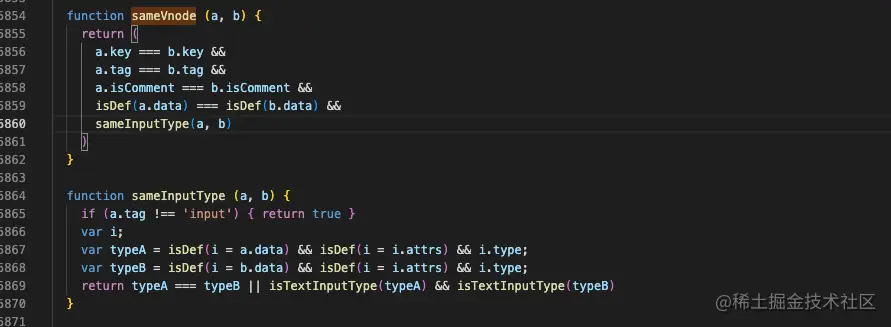

      • patch函数接收两个参数 oldVnode和vNode 分别代表旧的vdom和新的vdom image-20220531175454118.png

      • sameNode判断是否为统一节点

      • 如果不是同一个节点，执行createEle创建一个新节点，用新的节点替换旧的节点 image-20220531194343074.png

      • 如果是同一个节点，执行patchVnode函数

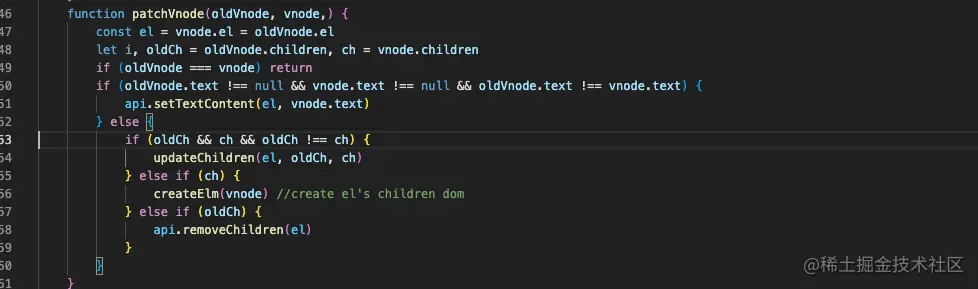

      • patchVnode函数 image-20220531194449606.png

        1. 找到对应真实dom，赋值给el
        2. 判断vnode和oldVnode是否相等，如果相等直接return
        3. 如果都没有子节点，将el文本设置为vNode.text，如果oldVnode有子节点而Vnode有，将vnode子节点真实化之后添加到el，如果vnode没有子节点而oldVnode有，删除el的子节点
        4. 如果都有子节点，则执行updateChildren方法比较子节点

      • updateChildren函数

            function updateChildren(parentElm, oldCh, newCh) {
    let oldStartIdx = 0  //旧前节点指针
    let newStartIdx = 0  //新前节点指针
    let oldEndIdx = oldCh.length - 1 //旧后节点指针
    let newEndIdx = newCh.length - 1 //新后节点指针
    let oldStartVnode = oldCh[0] //旧前 节点
    let oldEndVnode = oldCh[oldEndIdx] //旧后节点
    let newStartVnode = newCh[0] //新前节点
    let newEndVnode = newCh[newEndIdx] //新后节点
    let keyMap = null
    while (newStartIdx <= newEndIdx && oldStartIdx <= oldEndIdx) {
        console.log('---come into diff---')
        if (oldCh[oldStartIdx] == undefined) {
            oldStartVnode = oldCh[++oldStartIdx]
        } else if (oldCh[oldEndIdx] == undefined) {
            oldEndVnode = oldCh[--oldEndIdx]
        } else if (newCh[newStartIdx] == undefined) {
            newStartVnode = newCh[++newStartIdx]
        } else if (newCh[newEndIdx] == undefined) {
            newEndVnode = newCh[--newEndIdx]
        }
        // 1  匹配成功 oldStartIdx ++ ；newStartIdx ++，不成功走下一步
        else if (sameVnode(oldStartVnode, newStartVnode)) {
            patchVnode(oldStartVnode, newStartVnode)
            newStartVnode = newCh[++newStartIdx]
            oldStartVnode = oldCh[++oldStartIdx]
        }
        // 2匹配成功 oldEndIdx -- ；newEndIdx --； 不成功走下一步
        else if (sameVnode(oldEndVnode, newEndVnode)) {
            patchVnode(oldEndVnode, newEndVnode)
            newEndVnode = newCh[--newEndIdx]
            oldEndVnode = oldCh[--oldEndIdx]
        }
        // 3 匹配成功 oldStartIdx -- ；newEndIdx++； 移动节点 ；不成功走下一步
        else if (sameVnode(oldStartVnode, newEndVnode)) {
            patchVnode(oldStartVnode, newEndVnode)
            parentElm.insertBefore(oldStartVnode.elm, oldEndVnode.elm.nextSibling)
            newEndVnode = newCh[--newEndIdx]
            oldStartVnode = oldCh[++oldStartIdx]
        }
        // 4 匹配成功 oldEndIdx -- newStartIdx ++ 移动节点 不成功走下一步
        else if (sameVnode(oldEndVnode, newStartVnode)) {
            patchVnode(oldEndVnode, newStartVnode)
            parentElm.insertBefore(oldEndVnode.elm, oldStartVnode.elm)
            newStartVnode = newCh[++newStartIdx]
            oldEndVnode = oldCh[--oldEndIdx]
        } else {
            // catch oldVnode
            if (!keyMap) {
                // init keyMap
                keyMap = {}
                for (let i = oldStartIdx; i < oldEndIdx; i++) {
                    const key = oldCh[i].data.key
                    //  key !== undefined
                    if (!key) keyMap[key] = i
                }
            }
            let idInOld = keyMap[newStartIdx.data]
                ? keyMap[newStartIdx.data.key]
                : undefined

            if (idInOld) {
                let moveElm = oldCh[idInOld]
                patchVnode(moveElm, newStartVnode)
                oldCh[idInOld] = undefined
                parentElm.insertBefore(moveElm.elm, oldStartVnode.elm)
            } else {
                console.log('add new node')
                parentElm.insertBefore(createElm(newStartVnode), oldStartVnode.elm)
            }

            newStartVnode = newCh[++newStartIdx]
        }
    }
    if (newStartIdx <= newEndIdx) {
        let beforeFlag = newCh[newEndIdx + 1] ? newCh[newEndIdx + 1] : null
        for (let i = newStartIdx; i <= newEndIdx; i++) {
            parentElm.insertBefore(createElm(newCh[i]), beforeFlag)
        }
    } else if (oldStartIdx <= oldEndIdx) {
        for (let i = oldStartIdx; i <= oldEndIdx; i++) {
            if (oldCh[i].elm) parentElm.removeChild(oldCh[i].elm)
        }
    }
}
        1. updateChildren函数设置四个指针,分别指向新旧节点子节点的首尾
        2. 根据 新前-旧前 新后-旧后 旧前-新后 新前-旧后节点进行比较
        3. 如果上面四种匹配都没命中，则会根据oldCh的key生成一个hash表，用newStartIdx的key与hash表做匹配，匹配成功就取出酒店接中当前项，调用patchVnode进行比较，再将旧节点当前项设置为undefind,移动当前项到旧前之前，匹配不成功则说明是要增加的项，将newStartNode生成real dom之后，插入到旧前之前
        4. 判断循环结束时机
          • 如果oldStartIdx > oldEndIdx先发生，新增新前与新后之间的节点
          • 如果newStartIdx > newEndIdx先发生，删除旧前与旧后之间的节点

  • 总结：虚拟dom比真实dom更新更快的正确性，或者更严谨的说法

    • 没有任何框架可以比纯手动的优化dom操作更快，框架的dom操作层需要应对任何上层可能产生的操作，它的实现必须是普遍适用的

    • 和dom操作比起来，，js计算是极其便宜的，它保证了不管数据变化多少，每次重绘的性能都可以接受

    • 在构建一个实际应用中，如果有大量数据进行修改，直接重置innerhtml还算一个合理的操作，如果只有一行数据变了，也重置整个innerhtml，显然会有大量的浪费，vDom + diff 给你的保证是，在不需要手动优化的时候，依然可以提供过得去的性能。
