🎮 三行代码做一辆Q弹物理自行车，骑上它去海边吧！

我正在参加「初夏创意投稿大赛」详情请看：初夏创意投稿大赛

夏天到了，约上三五好友，骑上自行车，在洒满阳光的海岸上飞驰，咔哒咔哒的链条声，伴随着空气中薄荷的清香，这也许就是夏天的味道吧。

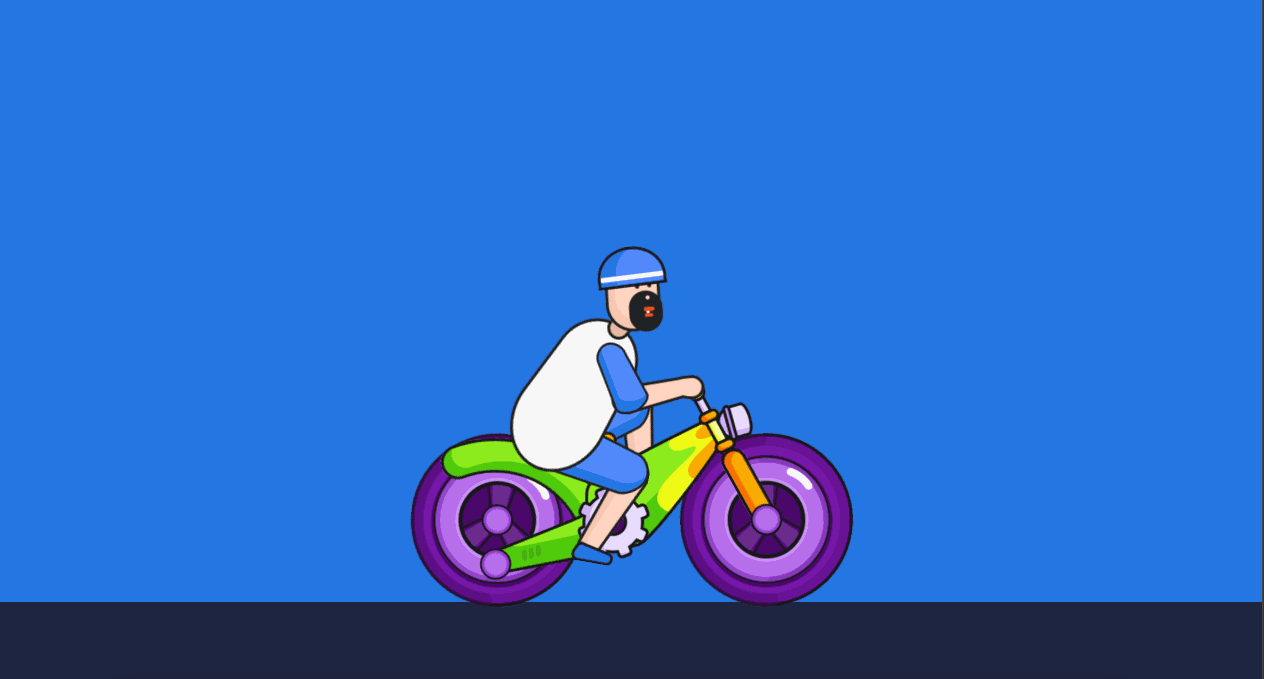

今天给大家分享如何用三行代码创建一辆物理自行车。在分享之前，先来体验一下最终效果，三、二、一，上链接：夏日单车🚴‍♀️

物理引擎

首先，我们要实现的是一辆带有物理表现效果的自行车，所以需要基于2D物理引擎来进行开发，目前主流Web2D物理引擎有P2.js、Matter.js、Box2D等，其中Box2D是最具代表性的一款2D物理引擎。

传统的Web开发方式，使用Box2D开发较为繁琐，比如我们要创建一个带有重力的正方体

var gravity = newb2Vec2(0,9.8); //定义重力向量，x轴0 y轴向下，加速度是9.8.
var world = newb2World(gravity,true); //new 一个 名字叫 world 的世界变量
var bodydef = newb2BodyDef(); //new 一个刚体对象
bodydef.type = b2Body.b2_dynamicBody; //定义刚体对象为 动态对象. 会受到外力的作用.
varfixDef = newb2FixtureDef(); //创建一个 b2FixtureDef 对象.
fixDef.density=1.0; // desity 密度，如果密度为0或者null，该物体则为一个静止对象 fixDef.friction=0.9; //摩擦力（0~1）
fixDef.restitution=1.0; // 弹性（0~1）
fixDef.shape = newb2CircleShape(); // 定义圆的半径是 50px window.PTM_RATIO 是米转换像素的因子.
fixDef.shape.SetRadius(50 / window.PTM_RATIO);
...

可以看到，传统的web开发方式，仅仅是创建一个矩形，需要写一堆的API，创建刚体、创建形状、创建材质、设置各种属性，相当繁琐。

所以我们选择使用Cocos Creator游戏引擎来进行开发。 Cocos Creator对Box2D进行了封装，让开发者可以以可视化操作的方式创建物理对象，无需编写任何代码。

游戏引擎

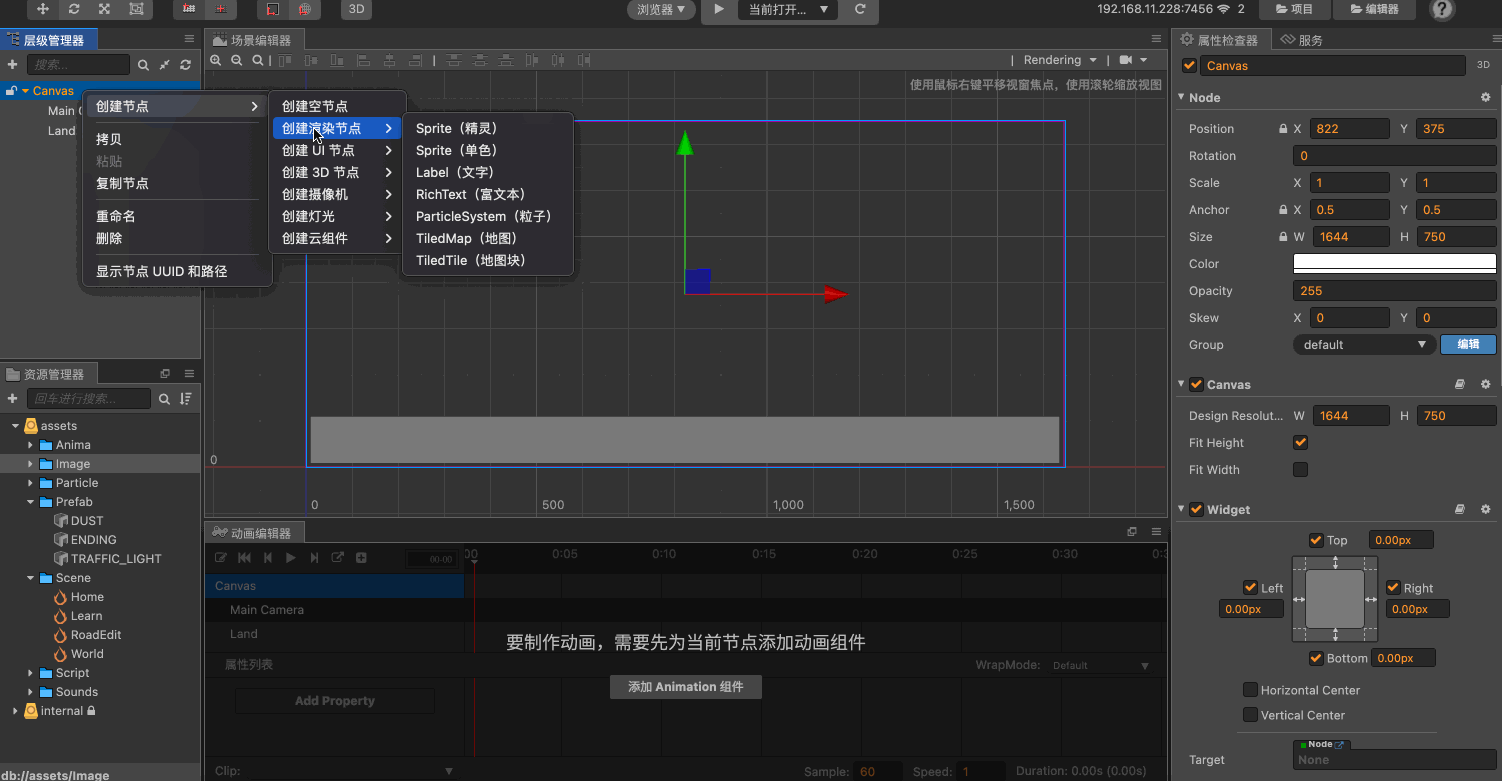

CocosCreator是一款十分容易上手的优秀国产游戏引擎，支持JS/TS，编辑器界面也十分简洁：

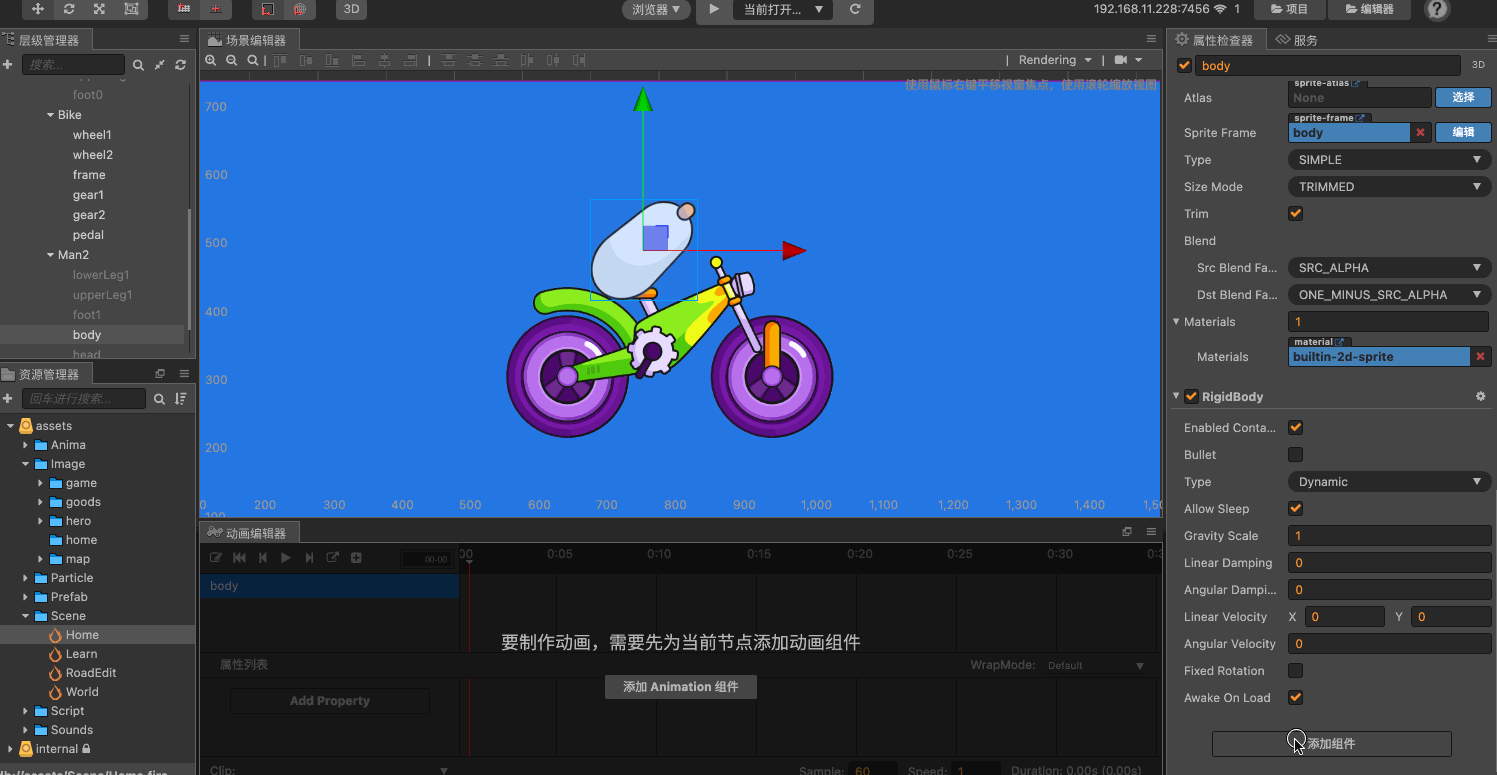

使用CocosCreator创建一个具有物理属性的对象，只需要在节点树中创建一个普通对象，在对象的属性检查器中创建物理碰撞组件即可：

与物理相关的所有属性配置，对象绑定，关节绑定等都可以通过可视化的方式进行配置。

开始造车

1. 结构拆解

接下来我们开始使用CococsCreator创建一辆自行车，先来看看自行车的结构：

2.创建车轮

把车轮图片拖到场景树中，添加CircleCollider圆形碰撞体：

3.创建车架

车架是一个不规则图形，这里我们添加一个多边形碰撞体，选择编辑模式，手动调整多边形形状：

4.建立关节绑定

有了车架和两个轮子，接下来我们要把轮子固定在车架上，并且可以自由旋转，这就涉及到物理引擎中的一个重要组件：关节。

先来认识一下物理引擎中常用的几个关节的定义和表现：

旋转关节：围绕一个固定点自由旋转（无法产生位移），可开启Motor属性，模拟轮子驱动效果。
焊接关节：收到力的作用后，围绕一个固定点旋转（无法产生位移），当失去里的作用后恢复原状，过程中的表现具有弹力效果。
距离关节：当刚体受力后受距离关节影响被拉回初始位置，并具有弹力效果。
棱柱关节：约束刚体运动的方向，通常可以跟距离关节组合使用。
绳子关节：与距离关节相似，不具有弹力属性。
马达关节：受力产生位移和旋转后回到初始的位置与初始旋转角度，并具有弹力属性。

下面用一个DEMO来演示下每种关节的不同表现：

了解完不同关节的用法，接下来我们选择用旋转关节将轮子与车架进行连接：

由于旋转关节是绕着一个固定的点旋转，不具有弹力效果，所以骑上这台车，落地的时候可能有点蛋疼。我们可以借助一个中间看不见的空节点“零件”，来模拟一个避震的效果：

实现原理：将中间零件B与车架交接处建立一个距离关节（DistanceJoint），将距离设置为0，弹力（Frenquency）设置成一个合适的弹力值，B跟C就产生了弹力连接的效果，再加上一个棱柱关节（PrismaticJoint），限制距离关节运动的方向仅在Y轴方向运动，最后车轮A跟零件B建立一个自由旋转关节（RevoluteJoint），让轮胎挂在零件B上进行旋转，这样我们就完成一个山地车的车轮避震效果。

按照相同原理将前轮、后轮与车架完成关节绑定后，我们来看看效果：

有了前后悬挂，小车车一下就DUANG起来了，骑上它腰也不酸，🥚也不疼了。

最后，添加脚踏板，与车架建立一个旋转关节，自行车就完成了：

5.创建骑手

首先我们要找到人体的根骨骼，也是人体质量占比最高的身体部位-上半身与盆骨，将其与车架进行连接，四肢与头部再与身体部位建立关节绑定：

我们希望在自行车发生碰撞时，身体能随车辆自然着晃动摇摆，所以我们要选择一个具备弹力属性的关节进行连接，距离关节（DistanceJoint）、焊接关节（WeldJoint）、摩托关节（MotorJoint）都具备弹力属性，三种关节绑定方式都有不同的表现，这里我使用了焊接关节。

在身体节点上加上WeldJoint组件，拖动车架节点到ConnectedBody中完成绑定，设置关节的松紧与阻尼大小，将身体节点的关节锚点拖动到身体外部，与车架锚点重合，完成关节绑定：

由于我们需要给上肢和下肢足够的活动空间，所以身体摆动和位移的幅度不宜过大，如果使用距离或摩托关节，受到较大撞击时产生的位移可能导致四肢断裂或者挤压过度的情况，经过测试这里使用WeldJoint效果最佳。

6.创建四肢

在创建各个身体部位时，有一个细节需要注意：每个身体部位的质量大小应该符合正常人体部位质量比例，最终创建的布娃娃物理表现会更接近真实效果：

接下来我们用自由旋转关节给四肢创建关节绑定，用焊接关节给头部创建关节绑定：

将前臂末端与车把手建立旋转关节绑定：

7.脚踏齿轮驱动

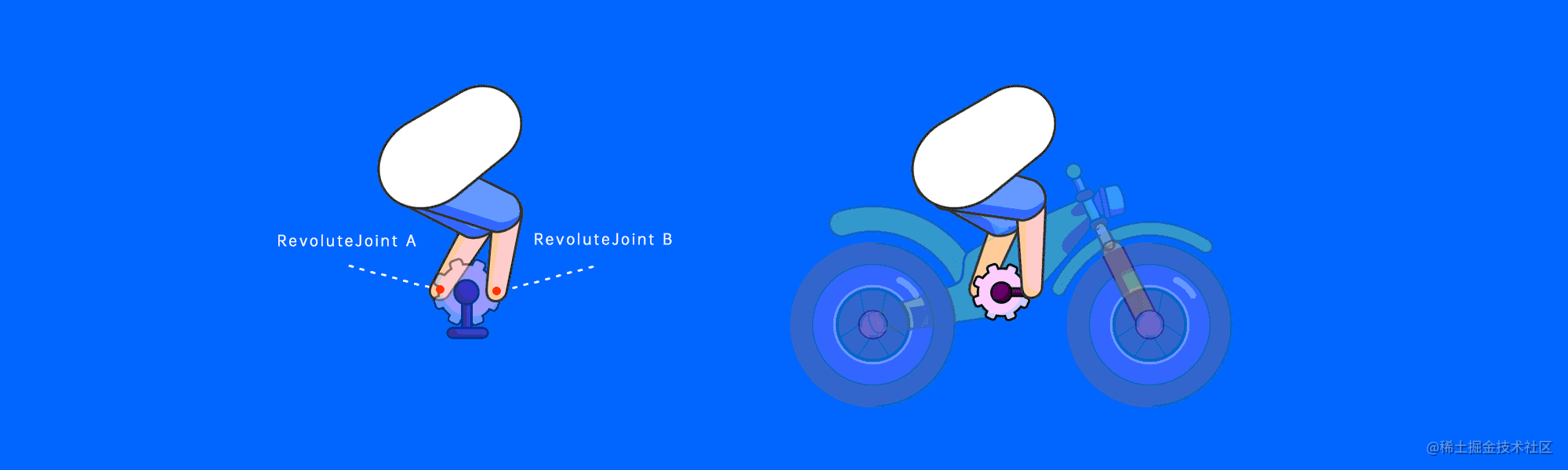

按照符合现实规律的常规思路，我们如果想通过对双脚施加外力来驱动脚踏齿轮旋转，实现方案可能比较复杂，这里我们进行一波反向操作：将两根小腿的末端与齿轮两端连接，通过齿轮旋转来反向驱动双脚运动，也就是动力学中的一个重要方法：反向动力学（IK - Inverse kinematics）

反向动力学（Inverse kinematics）是一种通过先确定子骨骼的位置，然后反求推导出其所在骨骼链上n级父骨骼位置，从而确定整条骨骼链的方法。

完成绑定后，我们看看最终效果：

至此我们就完成了一辆Q弹自行车的全部创建工作。

不对？说好的三行代码造一辆自行车？怎么一行代码都没有？上代码：

Game.js
onLoad () {
    // 在入口函数中开启物理模拟，默认是关闭的，并设置重力方向与大小。
    let physicsManager = cc.director.getPhysicsManager();
    physicsManager.enabled = true;
    physicsManager.gravity = cc.v2(0, -640);
}

最后

在开始尝试让自行车跑起来后发现了一些问题：由于人体重心与车辆结构重心均靠后，导致自行车在行驶过程或在空中姿态中容易失去平衡向后翻倒，所以我在车架上加入一个质量远大于车身质量的隐形无重力摆锤（类似大楼振荡器原理），来抵消减小车辆失去平衡产生的扭力，同时施加不同方向的恒力，动态调整车身姿态。

写一个物理游戏，跟写好一个物理游戏，差异往往都在细节当中，对于不同物理组件的灵活运用，每个物理参数配置的细微差异，都影响着整体游戏的表现与体验。

最后，骑上它去海边兜风吧！HAVE FUN！

体验连接：：夏日单车🚴‍♀️
