网络与部署相关笔记

这是我参与「第三届青训营 -后端场」笔记创作活动的的第5篇笔记

（一）概述

分为四个方面：

  • 网络接入协议
  • 网络传输协议
  • 网络优化
  • 网络稳定

（二）基础概念

1. 网络接入协议、网络传输协议

1.1 网络接入协议/概念

  • MAC地址：网卡的物理地址
  • 路由协议：路由器相关，怎么找目的 ip 的网络地址
  • ARP协议：根据 ip 找 MAC 地址
  • IP协议：ip 地址
  • NAT

1.2 网络传输协议

  • DNS：根据域名找ip地址
  • UDP：用户数据报
  • TCP：传输连接协议
  • HTTP：超文本传输协议
  • HTTPS：安全版 HTTP
  • HTTP2.0：基于长连接的流水线传输，有队头堵塞
  • QUIC：基于UDP的传输协议

2. 课程涉及软件/环境安装搭建

抓包软件

建议在Linux安装tcpdump软件（apt/yum命令安装，参考相关博客。如无法安装，可以下载源码安装www.tcpdump.org/）

安装wireshark（根据你的主机选择安装版本www.wireshark.org/，如果是Linux主机…

3. 思考题

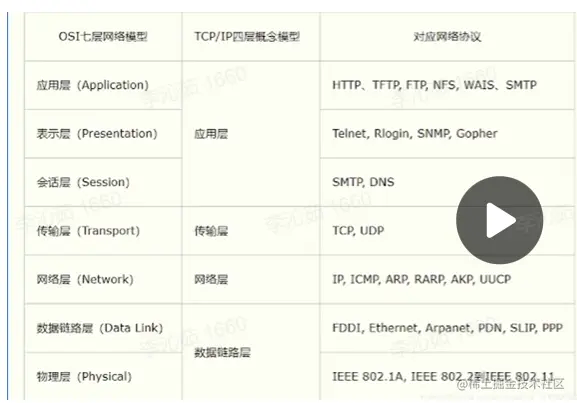

  • 按照 TCP/IP 的模型示意图，能否画出数据包的拆包/封包？
  • TCP 的拥塞算法有哪些？课件建议熟练掌握。
  • 建议熟练掌握 socket 编程。
  • 建议阅读 golang/java 等高级编程下的 net 相关库的源码。
  • 了解 Linux kernel 的网络包从收到包到用户态，从用户态发包到网卡整个流程？

（三）笔记详情

3.1 抖音网络是怎么交互的？

思考：为了让抖音工作，网络需要哪些交互？

  • 网络接入
  • 网络传输

3.2 网络接入

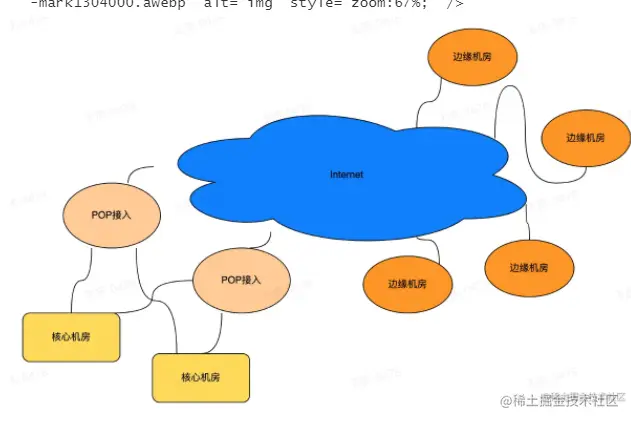

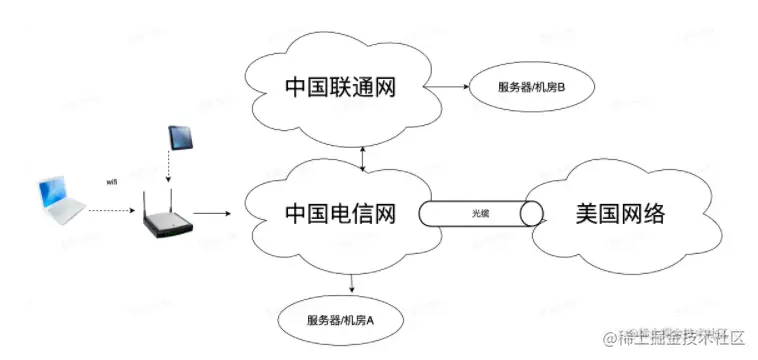

3.2.1 网络拓扑的整体认知

  • 移动设备 ----> 路由器、4G、5G ----> 运营商网络 ----> 具体服务的服务器机房


3.2.2 路由发包原理

（1）同网段

配置网段即可默认添加静态路由。获取对端MAC直接发包。

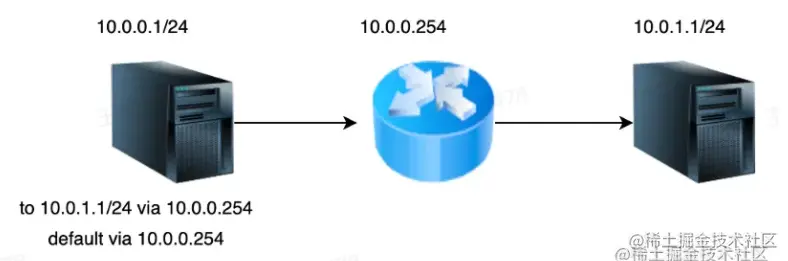

（2）跨网段

配置网关路由。获取网关MAC地址发包。


（3）动态路由：BGP/OSPF 等，路由表在动态变化

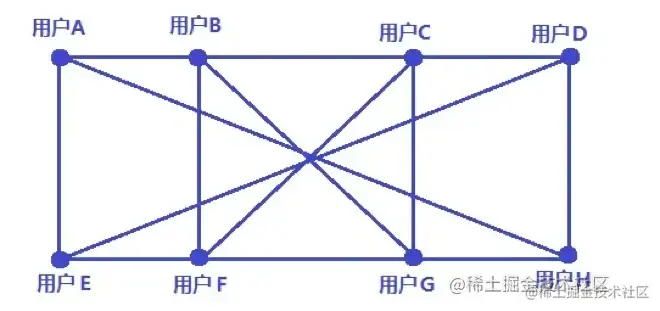

（4）路由是网状的，不一定是对称的


（5）路由工作在 IP 层，但其内部涉及的一些协议与传输层有关
（6）路由是改的IP地址吗？

不是，是改下一跳的MAC地址。传输过程中源IP和目标IP始终不变，只有源MAC和目标MAC在改。

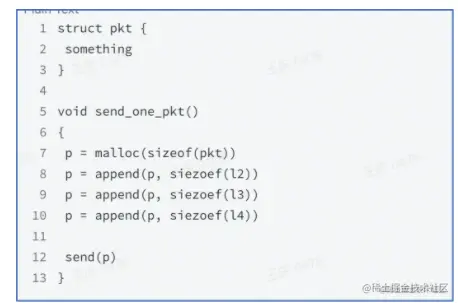

（7）发包代码


3.2.3 ARP协议（找下一跳MAC）

  • 逻辑同网段才能发送ARP
  • ARP广播/应答：ARP请求广播，ARP响应单播
  • 免费ARP：主动广播告知MAC地址，新开了一个主机时（判断主机冲突）
  • ARP代理：虚拟网络/伪造MAC地址

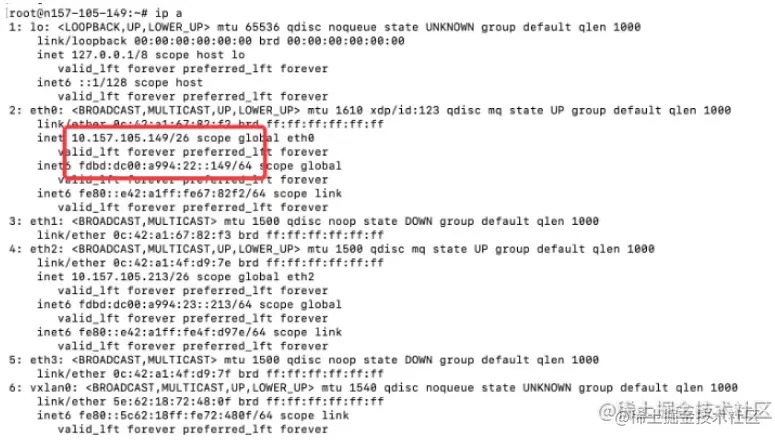

3.2.4 IP协议

  • 唯一标识，互联网通用
  • Mac地址不能代替IP地址吗？Mac协议是二层的协议，但是二层有很多协议，无法进行统一，因此在二层之上的三层使用ip协议进行统一；Mac地址难记，会重复，一个网卡一个，同一主机可能会有多个
  • IPv4： 互联网终端节点的唯一标识
  • IPv6： 不仅仅是IP地址长度的增加

3.2.5 NAT（当IPv4不够用时）

  • NAT上网：家用路由器，将同网段下的设备的ip地址和端口同时改变，对外实现统一，对内实现区分。
  • NAT出网：机房内网，主机上外网
  • NAT原理：注意不仅仅是源地址变换，源端口/校验和/SEQ等都会变化

3.3 网络传输

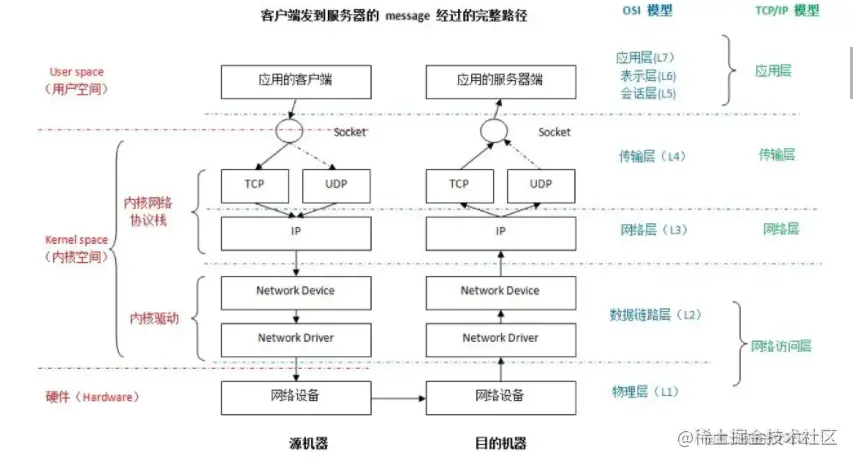

3.3.1 数据包

本质上是一段内存，里面存储的内存是有序的，一般是按照TCP/IP的多层协议去封装。拆包/封包都是按照协议去写内存/读内存。

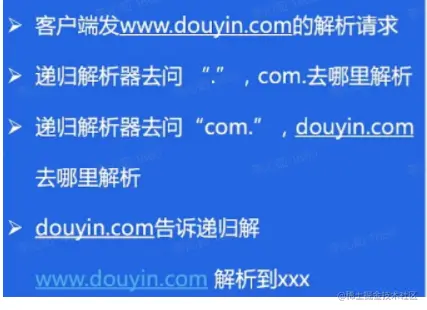

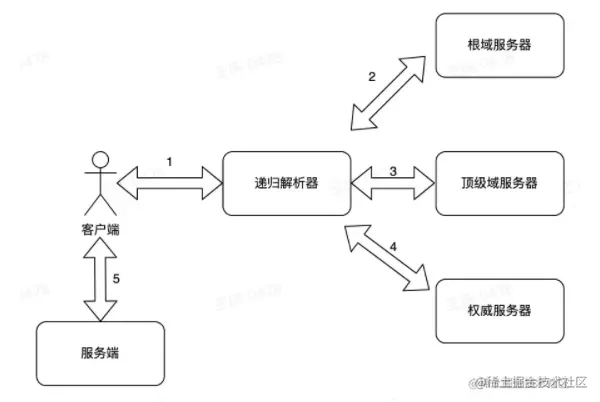

3.3.2 DNS递归迭代

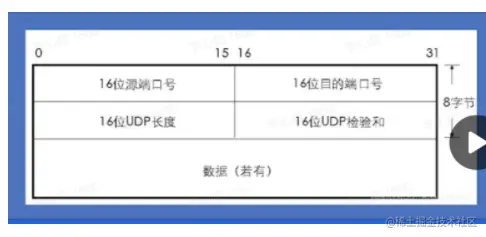

3.3.3 UDP（常用作DNS的传输协议）


  • 协议简单，想发什么包，就分配一个UDP的头，把payload 里面塞数据发出去就好。

  • 需要考虑可靠性的场景，使用复杂，UDP用好很难

    • 发包每次发多少？怎么避免分片？（MTU最大传输单元，有限制，需要将数据进行切分）
    • 怎么知道没丢包？
    • 怎么权衡传输效率和质量？

  • 怎么保证协议可靠？

3.3.4 TCP

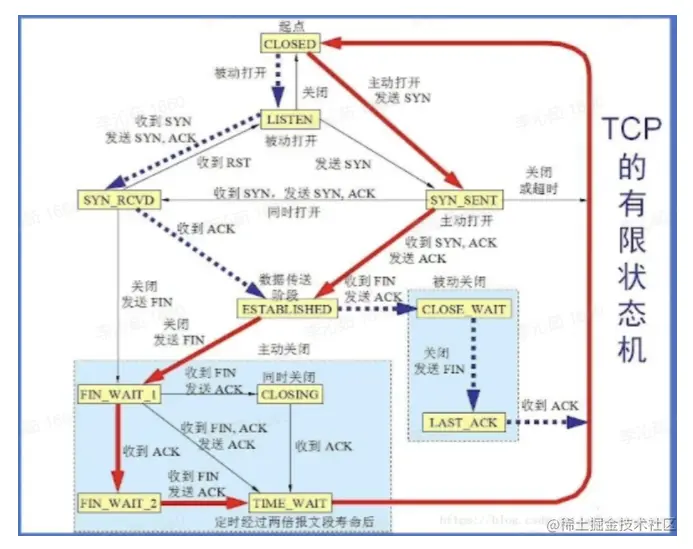

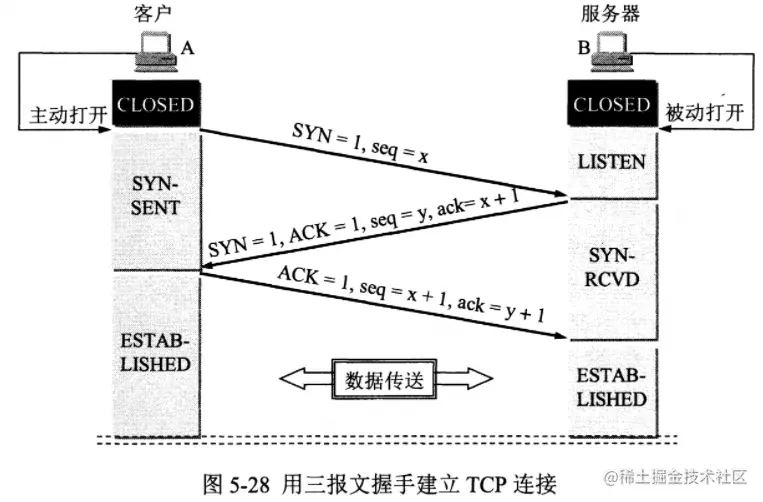

（1）三次握手

确认传输的起始序列号/MSS（最大分段大小，最大报文长度）/Option字段，建立连接


（2）TCP连接：是一个虚拟的概念，本质上两倍维持一段内存，记录连接状态，就是session
（3）TCP传输：理解sequence number（Seq）/acknowledge number（Ack）


  • Timewait： 两倍的（MSL）最大报文存活时间/报文段寿命，保证连接正常关闭，防止前一次的应答报文（ACK）丢失，允许客户端响应报文有一次丢失机会；避免当前连接中的旧报文对相同四元组连接造成影响，确保当前连接存活的报文都消失。
（4）丢包重传：丢包怎么感知并重传？快速重传发生在什么时候？

快速重传，超时重传，ACK 机制保证可靠性

（5）滑动窗口
（6）流量控制

3.3.5 HTTP

  • HTTP 比 TCP 好在哪里：方便，HTTP 只是多加了一层规矩，HTTP 依然是 TCP ，只是这个规矩让用户更清晰、更简洁。

  • HTTP 1.1 的优化：长连接是重点

  • HTTPS

    • HTTPS的产生背景：加密/可靠/防劫持

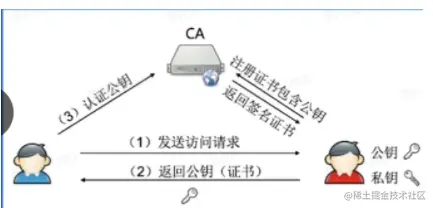

    • SSL/TLS握手：非对称加密/对称加密、 image.png

3.4 网络提速

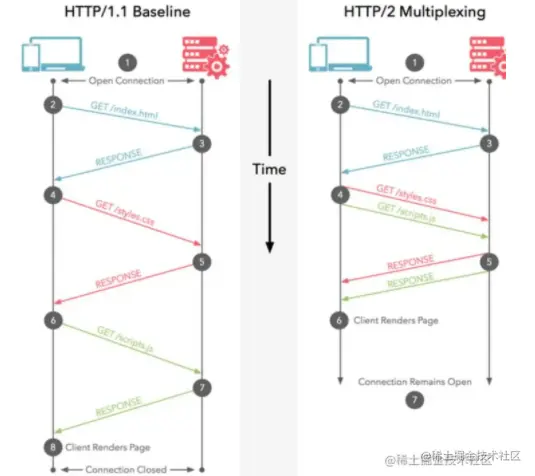

3.4.1 HTTP2.0

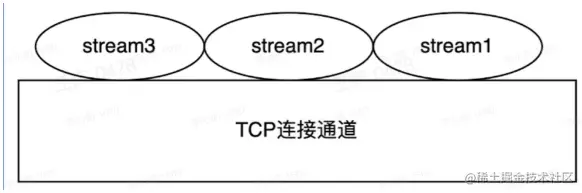

多路复用：可以在一个TCP 连接上跑多个 HTTP请求，但依然有队头阻塞



虽然说是可以在同一个 TCP 连接通道里同时进行多个 HTTP传输，但在内部实现上仍是采用串行传输方式，只是切换太快。这时，一旦发生丢包，就会进行重传，在重新接收到期望的数据包之前要一直等待，发生全部重传，容易造成队头阻塞。

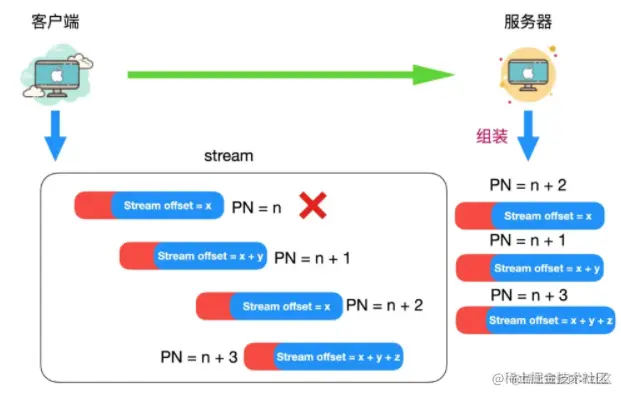

3.4.2 QUIC / HTTP3.0（解决队头堵塞问题）

（1）优势：弱网传输，解决队头阻塞问题，组装思想
（2）为什么在用户态实现？

内核的更新迭代频率较低，不好推广，需要根据不同的操作系统分别进行实现，很麻烦。

（3）为什么用UDP？

TCP的队头阻塞问题不好解决，推倒重来&复用所有操作系统基本都支持的底层协议


3.4.3 网络路径优化

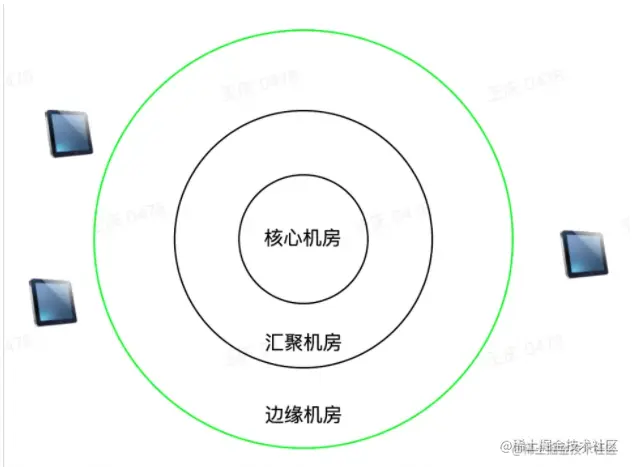

（1）数据中心建设

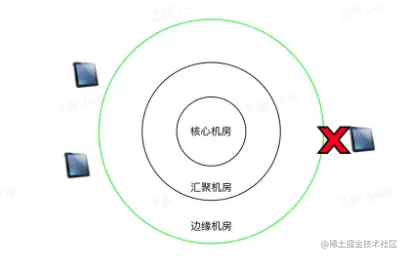

有边缘机房（靠近客户端）/汇聚机房/中心机房（服务器端）

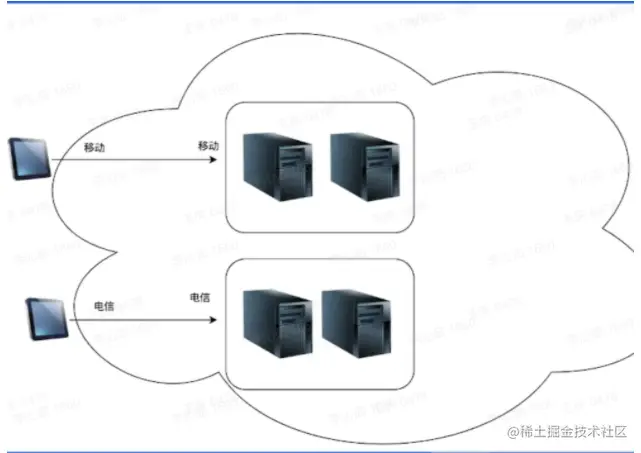

（2）多运营商接入

同运营商内部访问，避免跨运营商的流量


（3）CDN 静态缓存系统

静态资源（图片视频） ，路径优化，边缘机房的建设，优先访问边缘机房，缓存命中视频/图片等静态内容


（4）DSA 动态加速系统

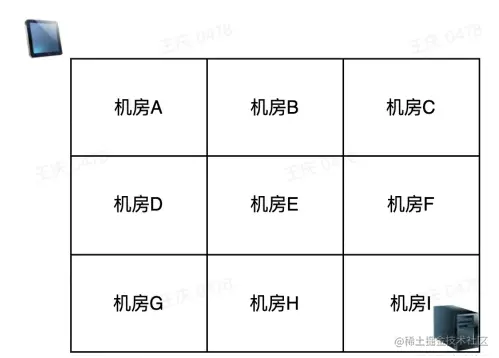

动态（API）（播放、评论接口） 路径优化，分四层/七层动态加速，核心在于利用可控节点做路径探测和规划。

e.g. 根据每个机房的时延，规划最优路径


3.5 网络稳定

3.5.1 容灾


3.5.2 网络容灾的具体案例

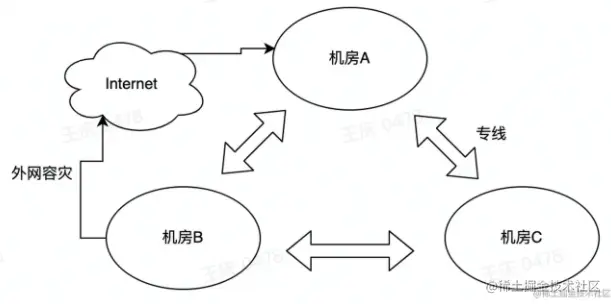

（1）机房专线故障

专线：连接各个机房的网络物理路径。内部机房不走外部 Internet，而是拉一根线之类的物理连接（交换机、集线器…），将机房直接相连，避免丢包，绕路

外网：跟 Internet 连接

环路容灾，转线走不通就走外网，避免某条专线故障导致机房孤岛问题

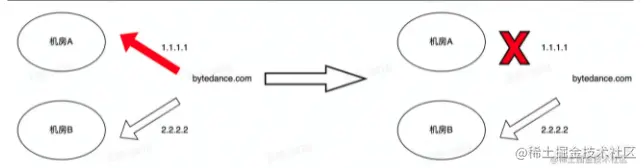

（2）单机房接入节点故障

DNS 容灾，摘除故障的节点 —— 字节GTM系统 ：如果 A 机房挂了，直接在 DNS 过程中将节点 A 的 ip 剔除，替换成备用节点 B的 ip，同时，在替换成 B 之前完成故障感知，确保 B 的容量是足够承载从 A 流过来的访问量的，避免出现雪崩

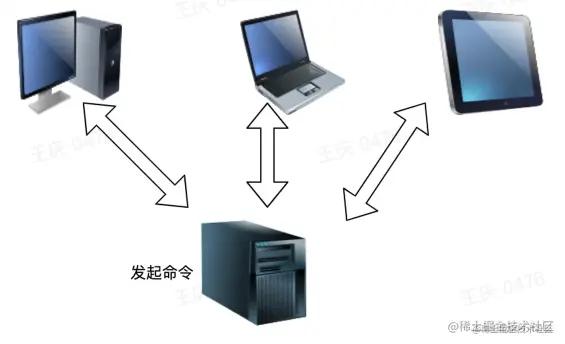

（3）云控容灾

云端交互，服务器/云上下发命令到终端 —— 字节TNC系统


（4）cache容灾

源站不可用，降级到之前的缓存内容 —— 字节 TLB/ByteCDN 等系统的容灾建设


3.5.3 故障排查


（1）故障明确：出现什么故障？沟通是前提
  • 什么业务？什么接口故障？
  • 故障体现在哪里？
  • 访问其他目标是否正常？
  • 是否是修改导致的异常？
（2）故障止损：
  • 要在第一时间做（灾备预案的建设） ，先止损再排查
  • 如何止损？组件没有容灾，但是系统有没有？；降级；
（3）分段排查

  • 客户端排查：

    • 客户端访问其他服务没问题吗？
    • 其他客户端访问目标服务没问题吗？

  • 服务端排查：

    • 服务端监控/指标都正常吗？
    • 手动访问一下正常吗？
    • 分组件排查

  • 中间链路排查：

    • 服务端跟客户端确保没有问题
    • 中间网络设备有没有问题？（交换机/路由器/网关LB）
    • 旁路的DNS有没有问题
（4）网络故障排查常用命令
  • dig 查询 DNS 问题
  • ping / telnet / nmap 查询三层 / 四层连通性
  • Traceroute 排查中间链路，测试是否有丢包现象
  • iptabels，查查有没有防火墙
  • tcpdump 抓包

3.5.4 故障排查的具体案例

（1）服务端配置异常（健康检查异常）


（2）客户端某个例异常（客户端自己配置错误）


（3）外部运营商故障


（4）复杂故障的排查：需要抓包，具体问题具体分析

某 APP 故障 ----> 后端服务器反馈服务正常 ----> 网络转发设备异常 ----> 抓包 ----> 路由不对称

（四）课后思考

课后作业1- UDP socket 实现 ack，感知丢包重传

作业要求：

  1. 学会 UDP socket 编程
  2. 先从简单的 ack 学习，客户端等待 ack 再发包
  3. 什么时候客户端认为是丢包？
  4. 重传怎么考虑效率？
  5. 能不能不阻塞只穿丢掉的中间的段？
TCP socket 编程：


 //服务器端
 import java.io.IOException;
 import java.net.InetAddress;
 import java.net.ServerSocket;
 import java.net.Socket;
 ​
 public class Server {
     public static void main(String[] args){
         //创建一个服务器端的Socket，即ServerSocket，绑定需要监听的端口
         try {
             ServerSocket serverSocket = new ServerSocket(8888);
             Socket socket = null;
             //记录连接过服务器端客户端数量
             int count = 0;
             System.out.println("服务器即将启动,等待客户端的连接");
             while(true){//循环监听新的客户端的连接
                 //调用accept（）方法监听，等待客户端的连接以获取Socket实例
                 socket = serverSocket.accept();
                 //创建新线程
                 Thread thread = new Thread(new ServerThread(socket));
                 thread.start();
                 count++;
                 System.out.println("服务器端被连接过的次数："+count);

                 InetAddress address = socket.getInetAddress();
                 System.out.println("当前客户端IP为："+address.getHostAddress());
             }
             //服务器端的连接不用关闭。
         } catch (IOException e) {
             // TODO Auto-generated catch block
             e.printStackTrace();
         }
     }
 }

 //客户端
 import java.io.BufferedReader;
 import java.io.IOException;
 import java.io.InputStream;
 import java.io.InputStreamReader;
 import java.io.OutputStream;
 import java.io.PrintWriter;
 import java.net.Socket;
 import java.net.UnknownHostException;
 ​
 ​
 public class Client1 {
     public static void main(String[] args) {
         try{
             Socket socket = new Socket("localhost",8888);
             OutputStream os = socket.getOutputStream();
             PrintWriter pw = new PrintWriter(os);
             pw.write("用户名:jinxueling;密码：123");
             pw.flush();
             socket.shutdownOutput();

             InputStream is = socket.getInputStream();
             InputStreamReader isr = new InputStreamReader(is,"UTF-8");
             BufferedReader br = new BufferedReader(isr);
             String data = null;
             while((data = br.readLine())!=null){
                 System.out.println("我是客户端，服务器端响应的数据为："+data);
             }
               socket.close();
         }catch (UnknownHostException e) {
             e.printStackTrace();
         }catch(IOException e){
             e.printStackTrace();
         }
     }
 }
UDP Socket编程


 //线程工具类
 package UDPSocket;
 ​
 import java.net.DatagramPacket;
 import java.net.DatagramSocket;
 import java.net.InetAddress;
 ​
 public class UDPThread implements Runnable{

     DatagramSocket socket = null;
     DatagramPacket packet = null;
     public UDPThread(DatagramSocket socket,DatagramPacket packet){
         this.socket = socket;
         this.packet = packet;
     }
     @Override
     public void run() {
         String info = null;
         InetAddress address = null;
         int port = 8800;
         byte[] data2 = null;
         DatagramPacket packet2 = null;
         try{
             //打印当前请求socket客户端的请求数据和信息。
             info = new String(packet.getData(),0,packet.getLength());
             System.out.println("我是服务器，客户端说："+info);
             //封装数据包，响应给当前socket实例的客户端
             address = packet.getAddress();
             port = packet.getPort();
             data2 = "我在响应你".getBytes();
             packet2 = new DatagramPacket(data2, data2.length,address,port);
             socket.send(packet2);
         }catch(Exception e){
             e.printStackTrace();
         }
     }
 }

 //服务端
 package UDPSocket;
 ​
 import java.io.IOException;
 import java.net.DatagramPacket;
 import java.net.DatagramSocket;
 import java.net.InetAddress;
 import java.net.SocketException;
 ​
 public class UDPServer {
     public static void main(String[] args) throws IOException {
         try {
             //创建指定端口的DatagramSocket
             DatagramSocket socket = new DatagramSocket(8800);
             //声明数据报
             DatagramPacket packet = null;
             //声明字节数组
             byte[] data = null;
             //服务器响应的连接计数
             int count = 0;
             System.out.println("服务器启动，等待发送数据");
             //等待客户端连接
             while(true){
                 //初始化字节数组容量，指定接收的数据包的大小
                 data = new byte[1024];
                 //初始化数据包
                 packet = new DatagramPacket(data,data.length);
                 //等待接收来自服务端的数据包
                 socket.receive(packet);
                 //到达这一步，socket.receive方法停止阻塞了，说明有客户端在请求了
                 //给该客户端创建一个独立的线程，并根据接收到的包，给予响应。
                 Thread thread = new Thread(new UDPThread(socket,packet));
                 thread.start();
                 count++;
                 System.out.println("服务器端被连接过的次数："+count);
                 //打印当前的客户端socket的ip
                 InetAddress address = packet.getAddress();
                 System.out.println("当前客户端的IP为："+address.getHostAddress());
             }
         } catch (SocketException e) {
             e.printStackTrace();
         }
     }
 }

 //客户端
 package UDPSocket;
 ​
 import java.io.IOException;
 import java.net.DatagramPacket;
 import java.net.DatagramSocket;
 import java.net.InetAddress;
 ​
 public class UDPClient {
     public static void main(String[] args) throws IOException {
         //定义服务器的地址，端口号，数据
         InetAddress address = InetAddress.getByName("localhost");
         int port = 8800;
         byte[] data = "用户名：admin；密码：123".getBytes();
         //创建数据报
         DatagramPacket packet = new DatagramPacket(data,data.length,address,port);
         //创建DatagramSocket，实现数据发送和接收
         DatagramSocket socket = new DatagramSocket();
         //向服务器发送数据报
         socket.send(packet);

         //接收服务器 响应数据
         byte[] data2 = new byte[1024];
         DatagramPacket packet2 = new DatagramPacket(data2,data2.length);
         socket.receive(packet2);
         String info = new String(data2,0,packet2.getLength());
         System.out.println("我是客户端，服务器说："+info);
         socket.close();
     }
 }
