写在前面的话

新的需求：需要在后台管理系统编辑复杂公式，并存储至数据库后，在ios和安卓app进行展示。

首先想到的解决方案是让用户输入公式后转化为LaTex格式的文本存入数据库，app那边再响应展示出来即可。但经与ios和安卓反复讨论，他们不愿意用此方式，表示这样做比较麻烦。于是我只能默默把管理员输入的公式转化为图片，再传给后台存入数据库，这样app端只需要展示图片即可。

公式编辑器

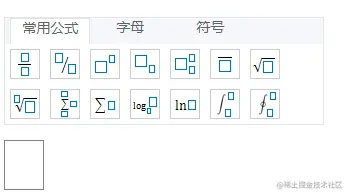

网上有很多现成的编辑器demo，因本项目的编辑器只需要用到公式，所以找了下图这个编辑器


源码地址如下：

mathEditor（数学公式编辑器）

简单使用如下：

  • 由于该项目是基于jquery的，那么需要引入jquery和该编辑器

    <script src="./jquery.js"></script>
 <script src="./mathEdit.min.js"></script>

  • 使用

    <div id="myEdits"></div>
<button id="getVal">获取值</button>
<script>
    var mathEdit = new window.MathEdit({
        elId: 'myEdits',
        config: {
             defaultFontSize: '18px',
             viewFontSize: '14px'
           }
      })
     document.getElementById('getVal').addEventListener('click',function(){
         console.log(mathEdit.getValue())  //获取到的
     })
</script>

    其中：defaultFontSize表示输入时显示的字体大小，viewFontSize表示输出的html显示的字体大小

    有API可供使用：getValue表示获取用户输入值（返回html），getLatex表示获取用户输入的公式的LaTex格式数据，isEmpty判断输入框是否为空

    至此，公式编辑器则开发完成

将公式转化为图片

如何将公式转化为图片呢？把编辑器截图转为图片肯定是不可靠的，那么我就采用MathJax.getLatex获取到值，再使用MathJax插件将LaTex格式的数据转化为公式放入一个div中，这样就可以将这个div截图转为图片了。

  • 首先使用MathJax插件将LaTex格式的数据转化为公式

    引入MathJax

    <script type="text/javascript" src="https://cdn.mathjax.org/mathjax/latest/MathJax.js?config=TeX-AMS-MML_HTMLorMML"></script>

    使用

      const test = document.createElement("span");
  test.id = "jme-math-content";
  test.innerHTML = "$" + this.mathEdit.getLatex() + "$";
  const d: any = document.getElementById("head");
    d.appendChild(test);
    this.$nextTick(() => {
      const { MathJax = "" }: any = window;
      if (!MathJax) {
        return;
      }
      MathJax.Hub.Config({
        tex2jax: { inlineMath: [["$", "$"]] },
        messageStyle: "none"
      });
      MathJax.Hub.Queue([
        "Typeset",
        MathJax.Hub,
        document.getElementById("jme-math-content")
      ]);
    });

  • 最后使用html2canvas插件将公式块转为图片，再将其上传给后台

    关于html2canvas：

    源码地址：github.com/niklasvh/ht…

    html2canvas 是一个 HTML 渲染器，允许开发者在用户浏览器截取页面或部分网页的“屏幕截屏”，屏幕截图是基于 DOM。

    引用

    npm install html2canvas

    import html2canvas from 'html2canvas'

    使用


关于html2canvas 所有可用的配置项可查阅allenchinese.github.io/html2canvas…

具体业务代码：

 const dom: any = document.getElementById("jme-math-content");
      const box: any = window.getComputedStyle(dom);
      const width = parseInt(box.width, 10);
      const height = parseInt(box.height, 10);
      const scaleBy = 1;
      const canvas: any = document.createElement("canvas");
      canvas.width = width * scaleBy;
      canvas.height = height * scaleBy;
      canvas.style.width = `${width}px`;
      canvas.style.height = `${height}px`;
      // 获取画笔
      const context = canvas.getContext("2d");
      context.scale(scaleBy, scaleBy);
      await html2canvas(dom, {
        canvas,
        allowTaint: false,
        useCORS: true
      });
      //业务代码：将图片上传至服务器
      const res: any = await fileDataFn(canvas, 0, "image/jpeg");
      const file = res.file;
      const fileExt = "jpg";
      const { code = "000", data = {} } =
        (await uploadFileOfOSS({ file, datas: { fileExt } })) || {};
      if (code == "999") {
       this.$message.error("添加公式成功！")
      } else {
        this.$message.error("添加公式失败！")
      }

总结

自此，则成功完成了将公式转为图片存进数据库的功能。虽然这种方式并不是最优的，但基于各方沟通，只能寻求属于自己公司项目的最优解啦。
