摘要：此文基于3GPP协议进行总结，主要介绍了SIB1属性和参数。
1. 消息描述
SIB1携带UE接入小区所需的最关键的信息，例如随机接入参数。SIB1包括关于其他SIB的可用性和调度的信息，例如，其他SIB。 SIB到SI消息，周期性，SI窗口大小等的映射…SIB1还指示是否仅按需提供一个或多个SIB，在这种情况下，它还可以提供UE所需的PRACH配置，以请求所需的SI 。
SIB1还包含所有UE共有的无线电资源配置信息和应用于统一接入控制的小区禁止信息。
5G SIB1在DL-SCH（逻辑信道：BCCH）上以160ms的周期和160ms内的可变传输重复周期来发送SIB1。而4G SIB1发送周期为80ms。5G(NR)中SIB消息有两种，一种是周期性广播，另一种是根据UE请求（ on-Demand）发送；
SIB1是小区特定的SIB。为了使UE解码SIB1,UE从MIB获得所有需要的信息。
2. 消息参数
SIB1包含在评估UE是否被允许访问小区时定义的信息，并定义其他系统信息的调度。它还包含对所有UE通用的无线电资源配置信息，以及禁止应用于统一访问控制的信息。
SIB1通过BCCH信道传输，传输模式为TM。
2.1 SIB1
`SIB1 message
-- ASN1START
-- TAG-SIB1-START
SIB1 ::= SEQUENCE {
cellSelectionInfo SEQUENCE {
q-RxLevMin Q-RxLevMin,
q-RxLevMinOffset INTEGER (1..8) OPTIONAL，-- Need S
q-RxLevMinSUL Q-RxLevMin OPTIONAL, -- Need R
q-QualMin Q-QualMin OPTIONAL, -- Need S
q-QualMinOffset INTEGER (1..8) OPTIONAL -- Need S
} OPTIONAL, -- Cond Standalone
cellAccessRelatedInfo CellAccessRelatedInfo,
connEstFailureControl ConnEstFailureControl OPTIONAL, -- Need R
si-SchedulingInfo SI-SchedulingInfo OPTIONAL, -- Need R
servingCellConfigCommon ServingCellConfigCommonSIB OPTIONAL, -- Need R
ims-EmergencySupport ENUMERATED {true} OPTIONAL, -- Need R
eCallOverIMS-Support ENUMERATED {true} OPTIONAL, -- Cond Absent
ue-TimersAndConstants UE-TimersAndConstants OPTIONAL, -- Need R
uac-BarringInfo SEQUENCE {
uac-BarringForCommon UAC-BarringPerCatList OPTIONAL, -- Need S
uac-BarringPerPLMN-List UAC-BarringPerPLMN-List OPTIONAL, -- Need S
uac-BarringInfoSetList UAC-BarringInfoSetList,
uac-AccessCategory1-SelectionAssistanceInfo CHOICE {
plmnCommon UAC-AccessCategory1-SelectionAssistanceInfo,
individualPLMNList SEQUENCE (SIZE (2..maxPLMN)) OF UAC-AccessCategory1-SelectionAssistanceInfo
} OPTIONAL -- Need S
} OPTIONAL, -- Need R
useFullResumeID ENUMERATED {true} OPTIONAL, -- Need N
lateNonCriticalExtension OCTET STRING OPTIONAL,
nonCriticalExtension SEQUENCE{} OPTIONAL
}
UAC-AccessCategory1-SelectionAssistanceInfo ::= ENUMERATED {a, b, c}
-- TAG-SIB1-STOP
-- ASN1STOP 、
cellSelectionInfo:小区选择信息
q-RxLevMin: 用于指示（NR）小区中用于小区选择和重新选择所需的“最低接收RSRP电平”（以dBm为单位）。 实际值Qrxlevmin =字段值* 2 [dBm]。
q-RxLevMinOffset:是一个偏移量（以dB为单位），需要添加到Qrxlevmin的信号值（非实际值）中。 在UE正常驻留在VPLMN上时，定期搜索更高优先级的PLMN之后，在Srxlev评估中考虑了这一点。 如果不存在该字段，则UE应用0 dB的（默认）值作为偏移量。
q-RxLevMinSUL:如果UE支持该小区的SUL频率，则从该字段获得Qrxlevmin。实际值Qrxlevmin =字段值* 2 [dBm]。
q-QualMin:用于指示（NR）小区中用于小区选择和重新选择所需的“最小接收RSRQ电平”（以dB为单位）。 如果不存在此字段，则UE对Qqualmin应用负无穷大的（默认）值，这意味着质量（RSRQ）检查将始终通过，而与接收信号质量无关。
q-QualMinOffset:是一个偏移量（以dB为单位），需要添加到Qqualmin的信号值中。 在UE正常驻留在VPLMN上时，定期搜索更高优先级的PLMN后，在Squal评估（38.304）中考虑了这一点。 如果不存在该字段，则UE应用0 dB的（默认）值作为偏移量。
· cellAccessRelatedInfo:小区接入相关信息
cellReservedForOtherUse： 指示是否保留该单元格。该字段适用于所有PLMN。如果保留了小区，则除了特定的UE之外，不允许驻留。
plmn-IdentityList： 用于配置一组PLMN-IdentityInfoList元素。这些元素中的每一个都包含一个或多个PLMN身份的列表以及与这些PLMN相关的其他信息，例如TAC，RANAC，cellIdentity等。
plmn-Identity
MCC： 国家码
MNC： 移动网络码
trackingAreaCode： 跟踪区域码
cellIdentity：小区识别ID
· connEstFailureControl:连接失败重建控制
· ims-EmergencySupport:IMS紧急支持指示
· eCallOverIMS-Support:IMS对eCall支持指示
· ue-TimersAndConstants:UE计时器和定义
· uac-BarringInfo:UAC禁止信息
· useFullResumeID:终端恢复ID指示
2.2 si-SchedulingInfo(SI调度信息)
SI-SchedulingInfo information element
-- ASN1START
-- TAG–SI-SCHEDULINGINFO-START
SI-SchedulingInfo ::= SEQUENCE {
schedulingInfoList SEQUENCE (SIZE (1..maxSI-Message)) OF SchedulingInfo,
si-WindowLength ENUMERATED {s5, s10, s20, s40, s80, s160, s320, s640, s1280},
si-RequestConfig SI-RequestConfig OPTIONAL, -- Cond MSG-1
si-RequestConfigSUL SI-RequestConfig OPTIONAL, -- Cond SUL-MSG-1
systemInformationAreaID BIT STRING (SIZE (24)) OPTIONAL, -- Need R
...
}
SchedulingInfo ::= SEQUENCE {
si-BroadcastStatus ENUMERATED {broadcasting, notBroadcasting},
si-Periodicity ENUMERATED {rf8, rf16, rf32, rf64, rf128, rf256, rf512},
sib-MappingInfo SIB-Mapping
}
SIB-Mapping ::= SEQUENCE (SIZE (1..maxSIB)) OF SIB-TypeInfo
SIB-TypeInfo ::= SEQUENCE {
type ENUMERATED {sibType2, sibType3, sibType4, sibType5, sibType6, sibType7, sibType8, sibType9,spare8, spare7, spare6, spare5, spare4, spare3, spare2, spare1,... },
valueTag INTEGER (0..31) OPTIONAL, -- Cond SIB-TYPE
areaScope ENUMERATED {true} OPTIONAL -- Need S
}
-- Configuration for Msg1 based SI Request
SI-RequestConfig::= SEQUENCE {
rach-OccasionsSI SEQUENCE {
rach-ConfigSI RACH-ConfigGeneric,
ssb-perRACH-Occasion ENUMERATED {oneEighth, oneFourth, oneHalf, one, two, four, eight, sixteen}
} OPTIONAL, -- Need R
si-RequestPeriod ENUMERATED {one,two,four,six,eight,ten,twelve,sixteen} OPTIONAL,-- Need R
si-RequestResources SEQUENCE (SIZE (1..maxSI-Message)) OF SI-RequestResources
}
SI-RequestResources ::= SEQUENCE {
ra-PreambleStartIndex INTEGER (0..63),
ra-AssociationPeriodIndex INTEGER (0..15) OPTIONAL, -- Need R
ra-ssb-OccasionMaskIndex INTEGER (0..15) OPTIONAL -- Need R
}
-- TAG-SI-SCHEDULINGINFO-STOP
-- ASN1STOP
si-BroadcastStatus:SI发送方式；
si-Periodicity：SI发送周期
sib-MappingInfo：SIB到SI的映射
si-WindowLength：SI窗长

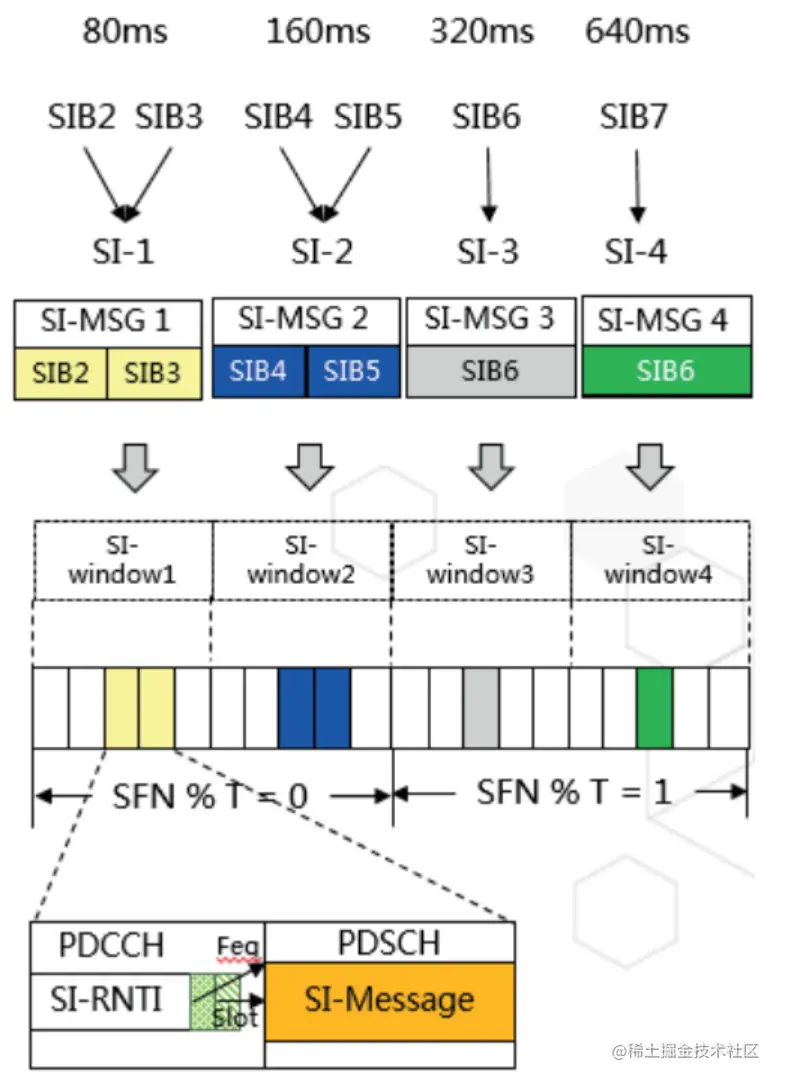

该信元指明了各个SI的调度方式，基本原理为：
1. 基站广播哪些SI消息，由SIB1::schedulingInfoList指定，每个SI消息在该列表中的顺序以n表示（从1开始）。假如schedulingInfoList中指定了4个SI消息，则会有4个连续的SI窗口用于发送这4个SI消息，而n表明了SI消息在第几个SI窗口。
2. 每个SI消息对应一个SI窗口，窗长由si-WindowLength决定，单位为slot；
3. 每个SI消息的发送周期，由si-Periodicity指定，单位为无线帧；
4. 每个SI消息装载哪些SIBx，由SchedulingInfo::sib-MappingInfo字段指定；
5. 对于某个SI消息，对应的SchedulingInfo信元在schedulingInfoList中对应的入口编号为n，可以确定调度位置x = (n-1)*w，其中w是si-Window的长度；
2.3 servingCellConfigCommon(服务小区公共配置)
ServingCellConfigCommon information element
-- ASN1START
-- TAG-SERVINGCELLCONFIGCOMMON-START
ServingCellConfigCommon ::= SEQUENCE {
physCellId PhysCellId OPTIONAL, -- Cond HOAndServCellAdd,
downlinkConfigCommon DownlinkConfigCommon OPTIONAL, -- Cond HOAndServCellAdd
uplinkConfigCommon UplinkConfigCommon OPTIONAL, -- Need M
supplementaryUplinkConfig UplinkConfigCommon OPTIONAL, -- Need S
n-TimingAdvanceOffset ENUMERATED { n0, n25600, n39936 } OPTIONAL, -- Need S
ssb-PositionsInBurst CHOICE {
shortBitmap BIT STRING (SIZE (4)),
mediumBitmap BIT STRING (SIZE (8)),
longBitmap BIT STRING (SIZE (64))
} OPTIONAL, -- Cond AbsFreqSSB
ssb-periodicityServingCell ENUMERATED { ms5, ms10, ms20, ms40, ms80, ms160, spare2, spare1 } OPTIONAL, -- Need S
dmrs-TypeA-Position ENUMERATED {pos2, pos3},
lte-CRS-ToMatchAround SetupRelease { RateMatchPatternLTE-CRS } OPTIONAL, -- Need M
rateMatchPatternToAddModList SEQUENCE (SIZE (1..maxNrofRateMatchPatterns)) OF RateMatchPattern OPTIONAL, -- Need N
rateMatchPatternToReleaseList SEQUENCE (SIZE (1..maxNrofRateMatchPatterns)) OF RateMatchPatternId OPTIONAL, -- Need N
ssbSubcarrierSpacing SubcarrierSpacing OPTIONAL, -- Cond HOAndServCellWithSSB
tdd-UL-DL-ConfigurationCommon TDD-UL-DL-ConfigCommon OPTIONAL, -- Cond TDD
ss-PBCH-BlockPower INTEGER (-60..50),
...
}
-- TAG-SERVINGCELLCONFIGCOMMON-STOP
-- ASN1STOP
downlinkConfigCommon：下行公共参数配置，包括下行频点配置、初始下行BWP，BCCH和PCCH配置
uplinkConfigCommon：上行公共参数配置，包括上行频点配置、初始上行BWP和TA；
supplementaryUplinkConfig：SUL小区上行公共参数配置，包括上行频点配置、初始上行BWP和TA；
ssb-periodicityServingCell：SSB周期
