一、实验目的及要求

实验要求： 1.理解自定义坐标系的实现； 2.熟悉MFC的常用语句； 3.准确、完整的交互式设计。

二、实验仪器设备与软件环境

Windows 7以上操作系统 Microsoft Visual Studio 2010

三、实验过程及实验结果分析

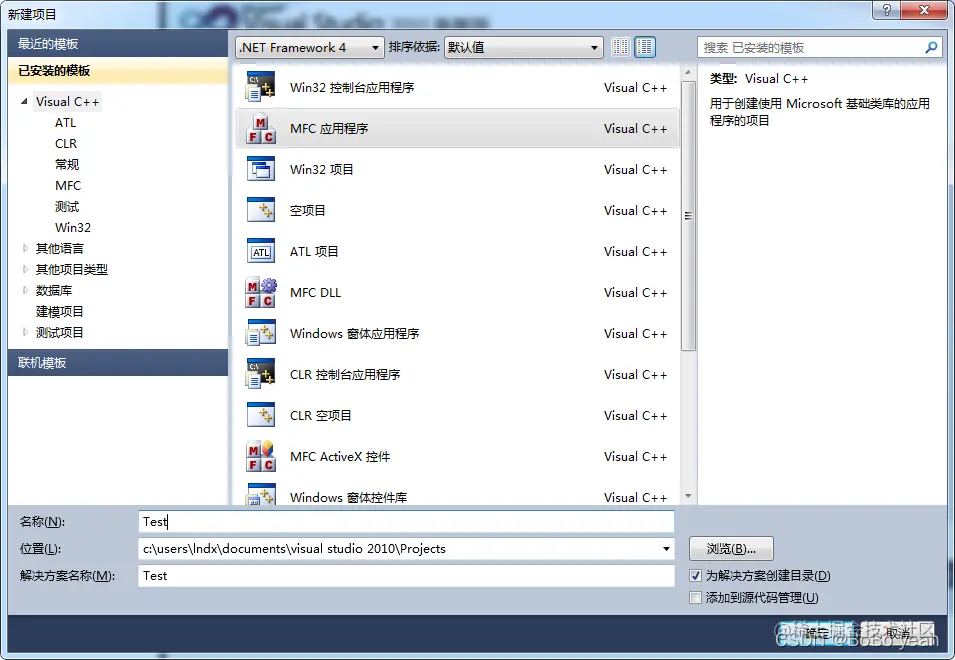

（包括实验原理、步骤、数据、图表、结果及分析。软件类实验应写出程序代码；硬件类实验画出电路原理图（或逻辑框图）、列出实验数据，并对实验结果进行分析） 主要实验步骤： 首先打开软件Microsoft Visual Studio 2010，并创建Test项目 具体操作如图所示：

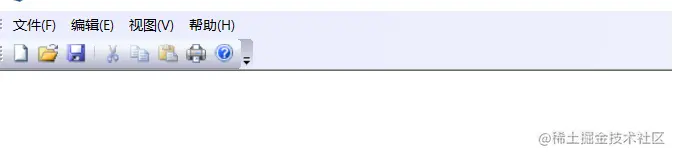

建立完毕后，点击“调试/开始执行”，即可看到运行结果。

对资源视图中的Menu/ IDR_MAINFRAME进行操作。 删除选项：点击直接删除即可 修改选项：在相应地方直接输入。

同时修改新加的子菜单项，右击选择属性。 将ID修改为ID_DRAWPIC，或其他任意。 消息映射函数： 右击‘绘图’，点击添加事件处理程序。 消息类型：COMMAND； 类列表：CTestview； 函数处理程序名称： OnDrawapic 添加编辑 运行如图：

点击选项并无反应。

资源视图中dialog右击，添加资源，新建，删除取消按钮。 选择工具箱，static Text，拖入对话框相应位置（两个）。 右击static，属性，设置CAPTION为“等分点个数”，同理对第二个static修改为“圆的半径”。 选择工具箱，edit control，拖到对话框相应位置（两个）。

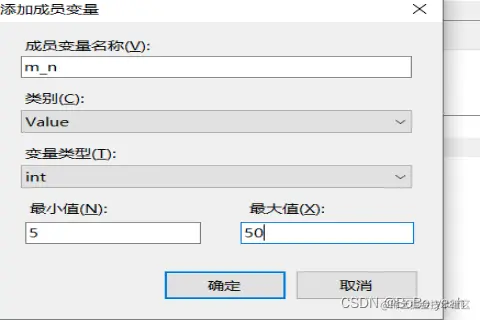

给“等分点个数”和“圆的半径”设置合理的范围值。 点击对话框任意空白处，添加类，输入类名CInputDlg。 点击空白处，类向导，选择CInputDlg，成员变量，数值范围自定义。

双击IDC_EDIT2添加变量成员“圆的半径”。 打开解决方案资源管理器，点击inputDlg.cpp，修改初始值30和200

CInputDlg::CInputDlg(CWnd* pParent /*=NULL*/)
: CDialogEx(CInputDlg::IDD, pParent)
{

m_n = 30;
m_r = 200;
}

点击菜单，添加类，输入CP2，虚析构函数，完成。 P2.h中：

#pragma once
class CP2
{
public:
	CP2(void);
	virtual ~CP2();
public:
	double x;
	double y;
};
P2.cpp中：
CP2::CP2(void)
{
	x=0;
	y=0;
}
CP2::~CP2()
{
}

选择解决方案资源管理器，Testview.h，添加

#include “p2.h”

添加：

protected:
	CP2 *P;
	int n;
	double r;

TestView.cpp中：

#include"math.h"
#define  PI 3.1415926
#define Round(d) int(floor(d+0.5))
#include "InputDlg.h"
void CTestView::Ondrawpic()
{	CInputDlg dlg;
 	if(IDOK==dlg.DoModal())
 	{
 		n=dlg.m_n;
 		r=dlg.m_r;
 	}
 	else
 		return;
  	RedrawWindow();
 	P=new CP2[n];
 	Diamond();
	delete []P;
}

运行结果及分析：
