目的：梳理ipsec如何解析配置文件，支持并添加多个保护子网
编辑
一、 流程梳理

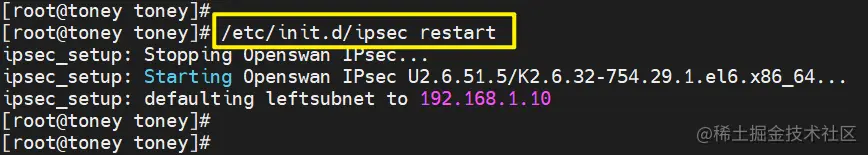

启动ipsec服务时会自动解析/etc/ipsec.conf文件,因此从启动ipsec服务开始分析。
编辑

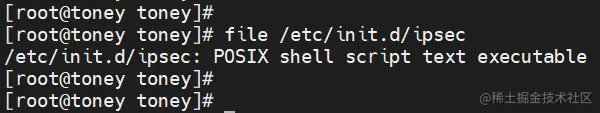

其中/etc/init.d/ipsec文件是一个shell脚本：
编辑
打开此shell脚本，发现启动时执行的函数是start()
编辑
eval命令将会首先扫描命令行进行所有的替换，然后再执行命令。该命令使用于那些一次扫描无法实现其功能的变量。该命令对变量进行两次扫描。这些需要进行两次扫描的变量有时候被称为复杂变量
因此与加载配置文件有关的命令是：ipsec addconn

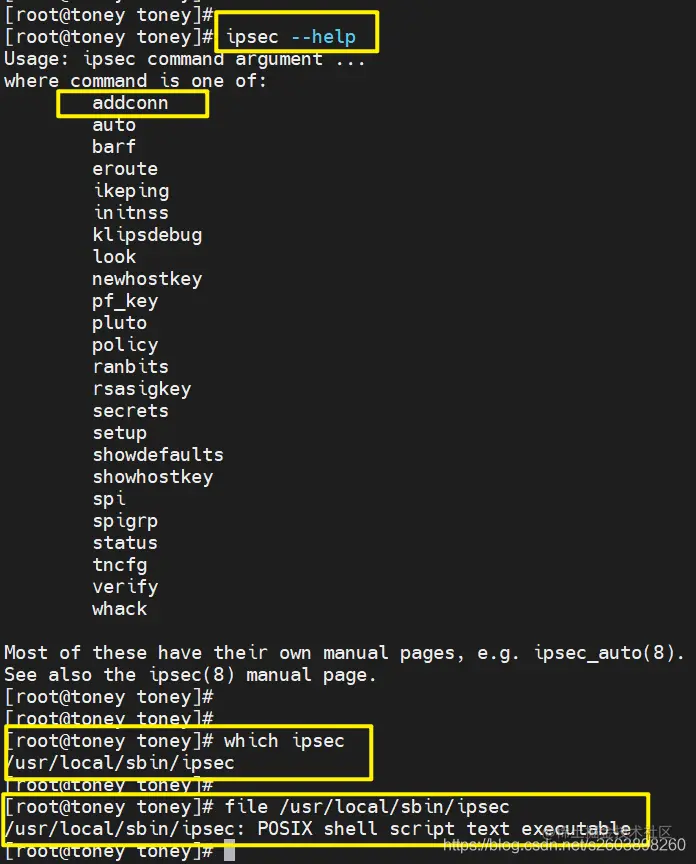

其中ipsec命令信息如下：
编辑
同样是一个shell脚本。

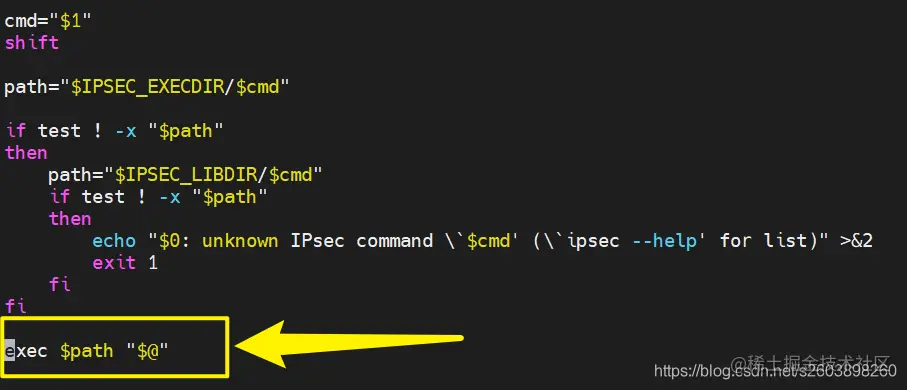

ipsec脚本核心部分是：
编辑

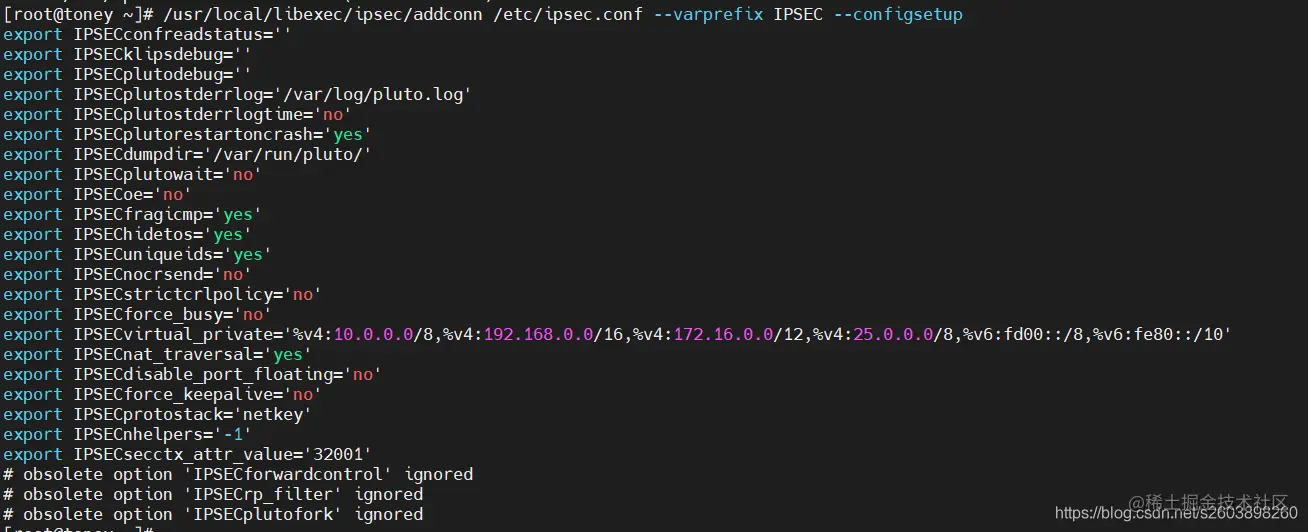

这部分执行的命令格式如下所示：
编辑

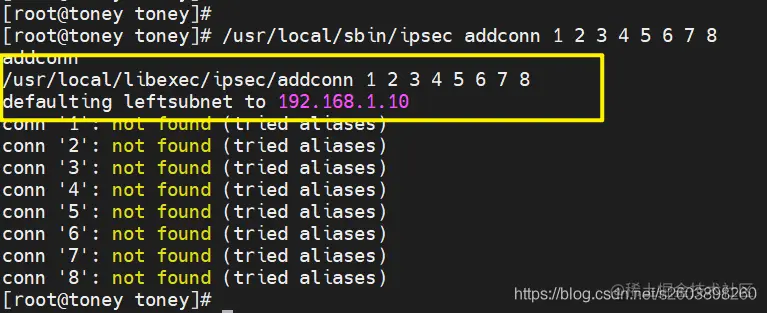

将此命令重新输出到日志文件/home/ipsec.log中，方便查看调用的命令信息：
编辑
这里可以看到它使用的addconn命令解析配置文件并添加配置信息。
因此，我们需要查看学习addconn它的原理，查看文件类型可知，它是一个可执行文件。
编辑
源码中的位置如下：openswan-latest\openswan-2.6.51.5\programs\addconn\addconn.c
编辑
直接执行此命令，结果没有添加上隧道，重新尝试进行添加，后来终于添加成功了
二、 addconn.c实现原理
addconn可能用到的参数：
static struct option const longopts[] =
{
{"config", required_argument, NULL, 'C'},
{"defaultroute", required_argument, NULL, 'd'},
{"defaultroutenexthop", required_argument, NULL, 'n'},
{"debug", no_argument, NULL, 'D'},
{"verbose", no_argument, NULL, 'D'},
{"warningsfatal", no_argument, NULL, 'W'},
{"addall", no_argument, NULL, 'a'},
{"listroute", no_argument, NULL, 'r'},
{"liststart", no_argument, NULL, 's'},
{"varprefix", required_argument, NULL, 'P'},
{"ctlbase" , required_argument, NULL, 'c' },
{"search", no_argument, NULL, 'S'},
{"rootdir", required_argument, NULL, 'R'},
{"configsetup", no_argument, NULL, 'T'},
{"checkconfig", no_argument, NULL, 'K'},
{"help", no_argument, NULL, 'h'},
{0, 0, 0, 0}
};
将ipsec服务启动过程中调用的命令保存到文件ipsec.log，然后查看与addconn相关的命令有如下几种：
编辑

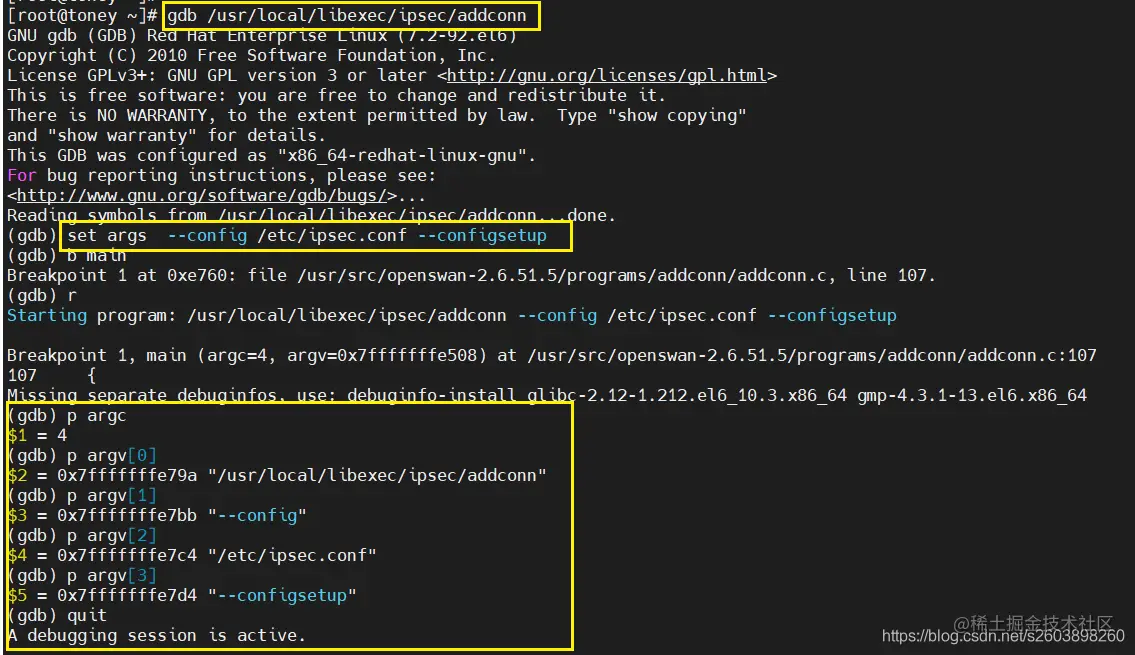

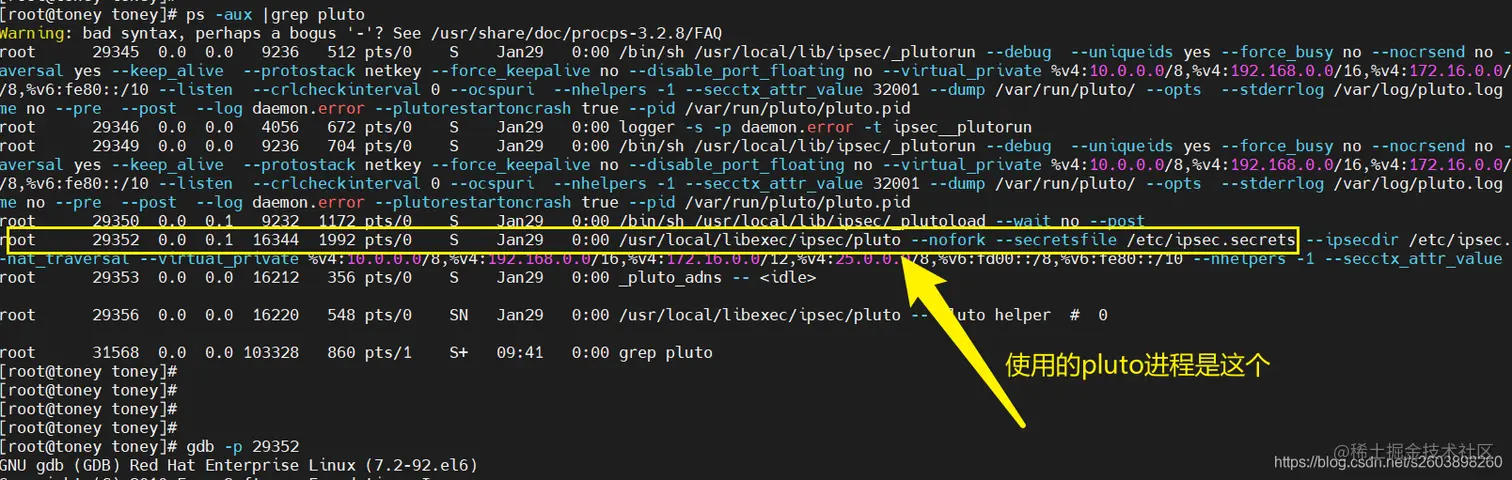

挂上GDB学习下：
编辑
删除隧道重新加载配置文件：
编辑
查询状态信息：
编辑
添加隧道：
编辑
编辑

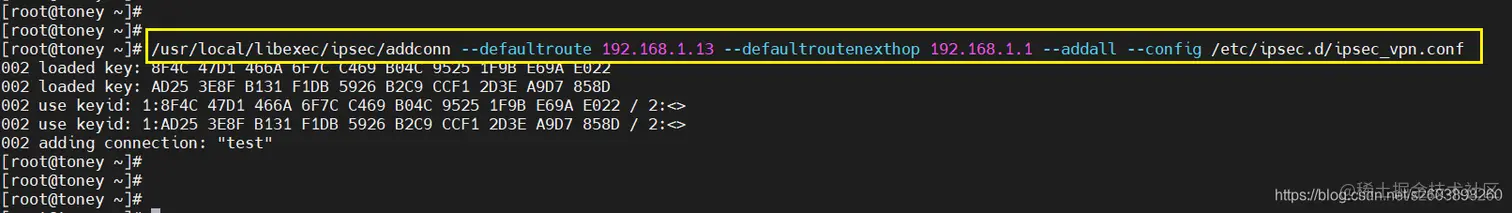

再次挂上GDB,直接使用以下命令添加隧道配置：
/usr/local/libexec/ipsec/addconn --defaultroute 192.168.1.13 --defaultroutenexthop 192.168.1.1 --addall --config /etc/ipsec.d/ipsec_vpn.conf3
编辑

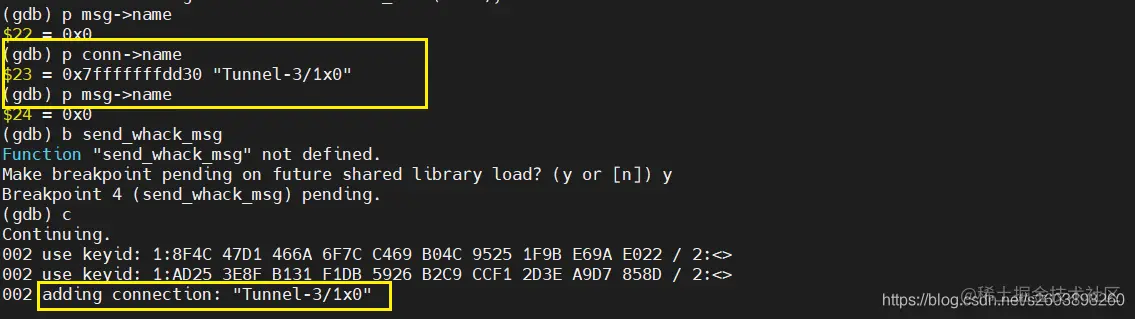

运行后，停止在starter_permutate_conns函数中，打印conn信息如下：
编辑
编辑
编辑
starter_permutate_conns

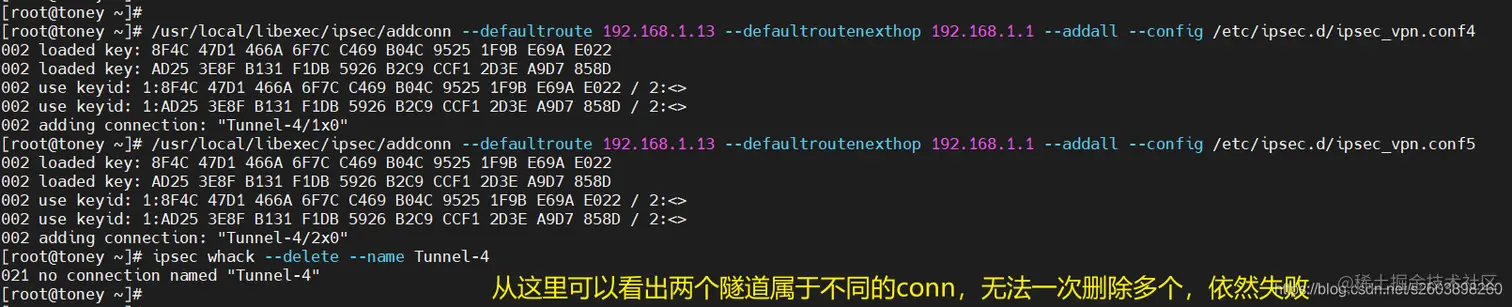

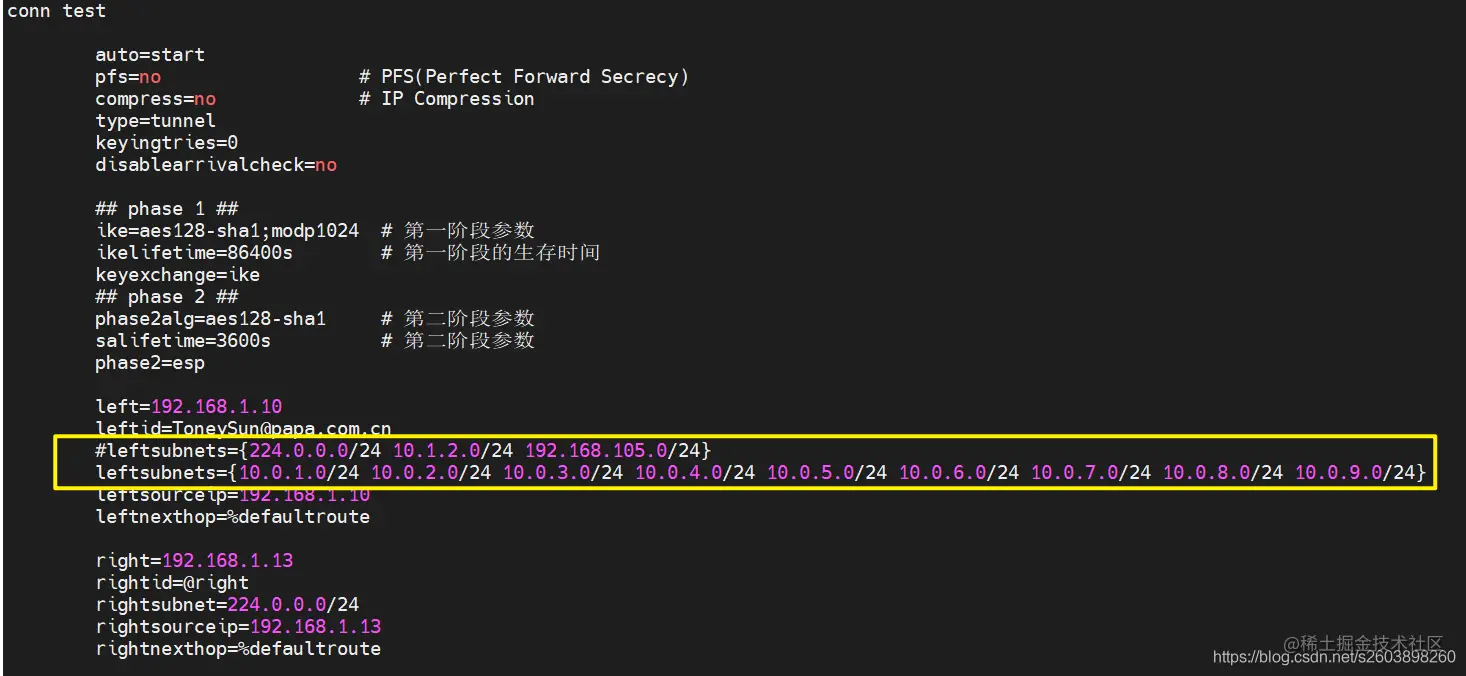

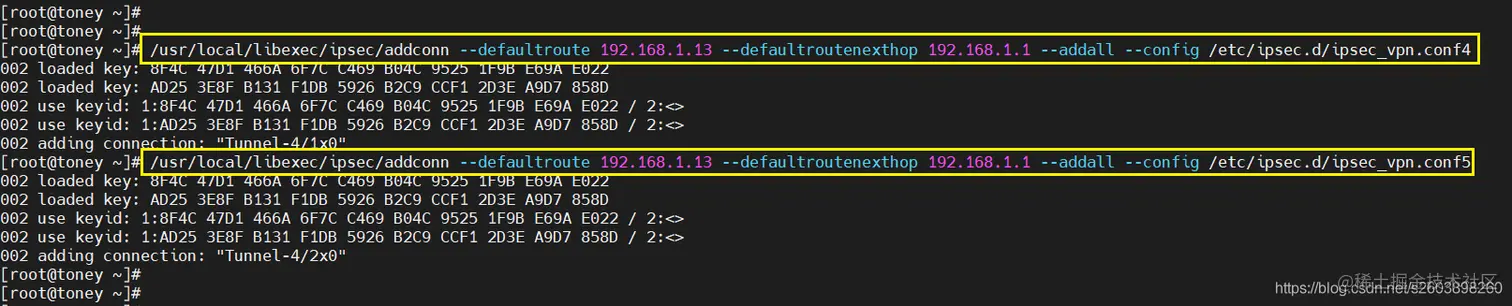

根据添加的whack消息格式，修改配置文件，将隧道名字分别改为Tunnel-4/1x0, Tunnel-4/2x0,然后分别加载这两个配置：
编辑

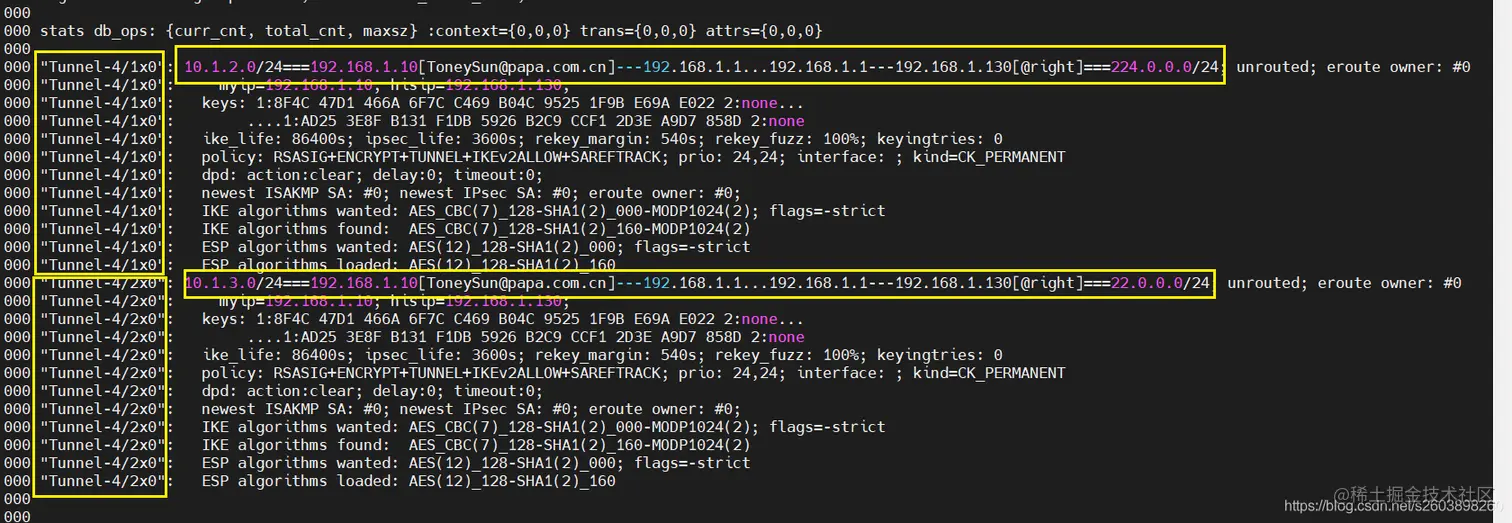

添加后的结果如下：
编辑

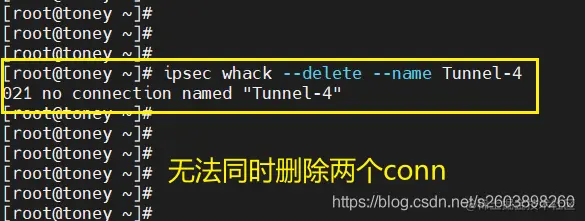

但是无法删除两个连接，因此在pluto中可能认为这是两个不同的连接。so****不是简单的通过隧道名字来实现多个保护子网的。
编辑
使用相同的隧道名添加两条隧道，发现会将第一次添加的隧道删除。因此也不是使用相同的隧道名添加多保护子网的。
编辑
编辑
编辑
但是属于不同的连接：
编辑

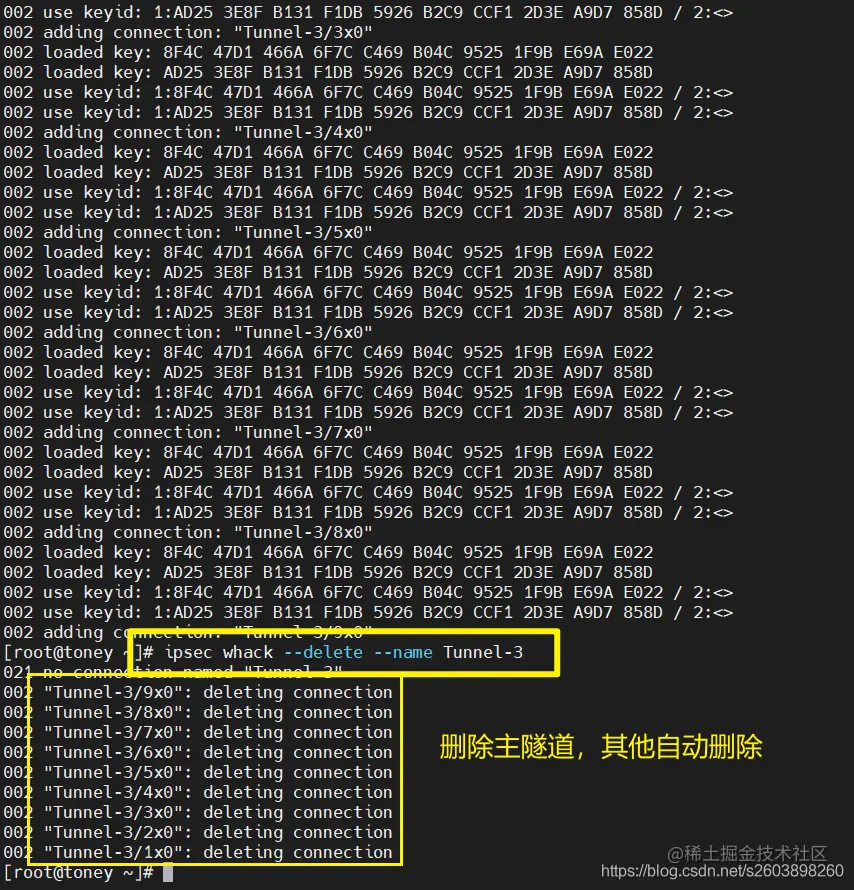

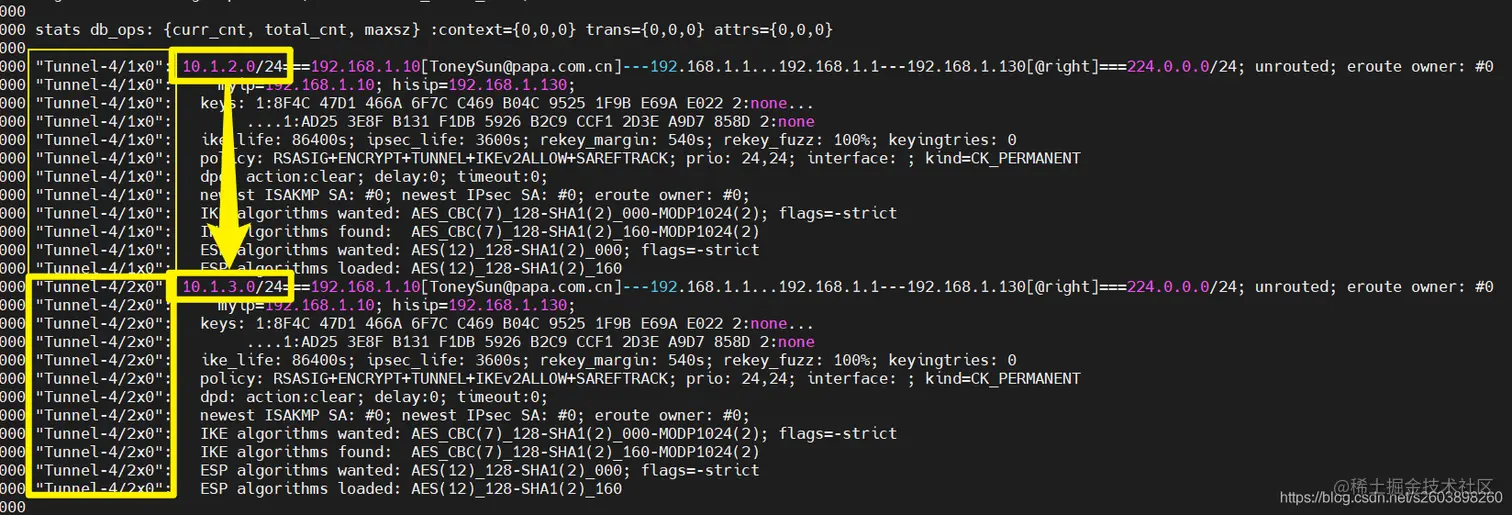

正确的结果应该是：
编辑
编辑
编辑
编辑
编辑

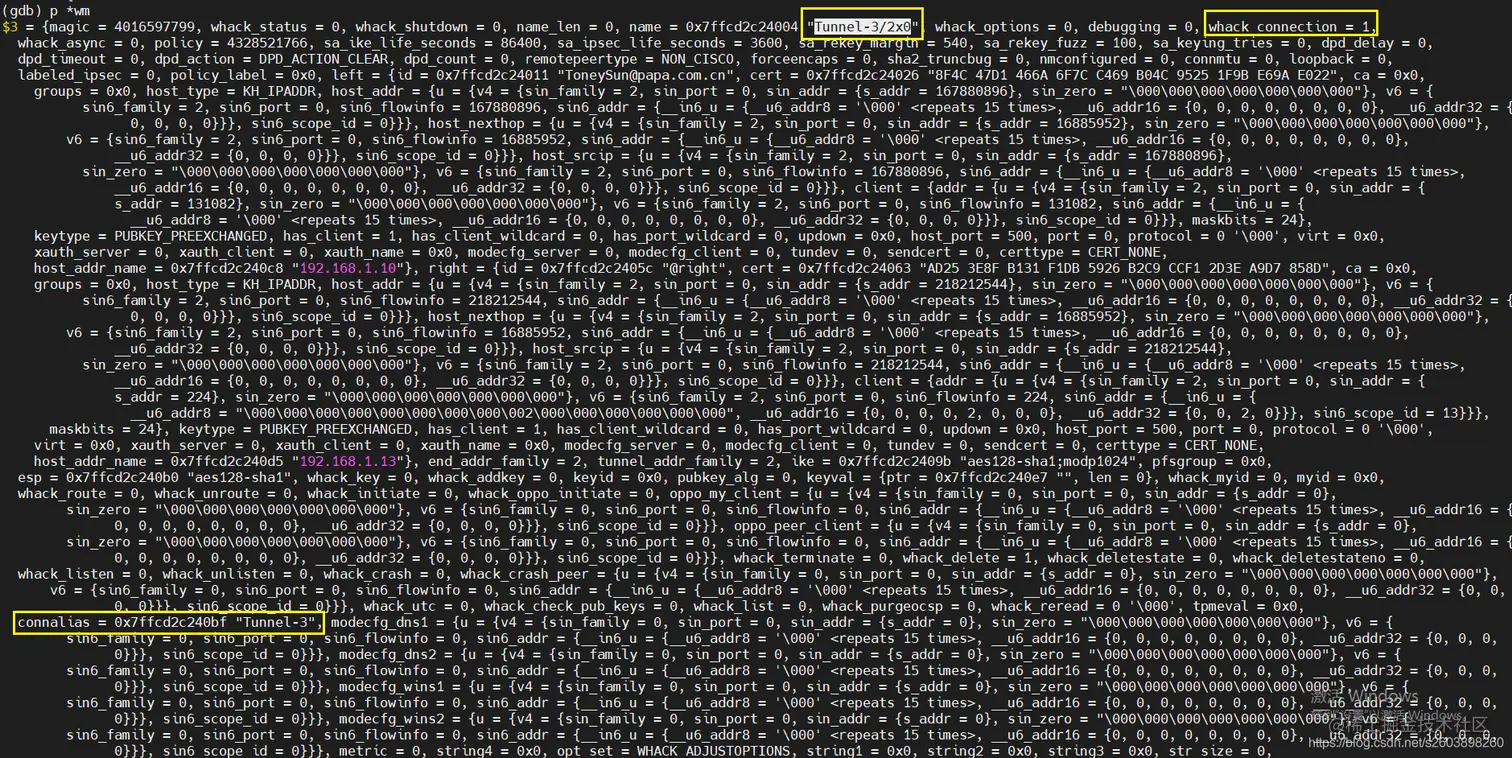

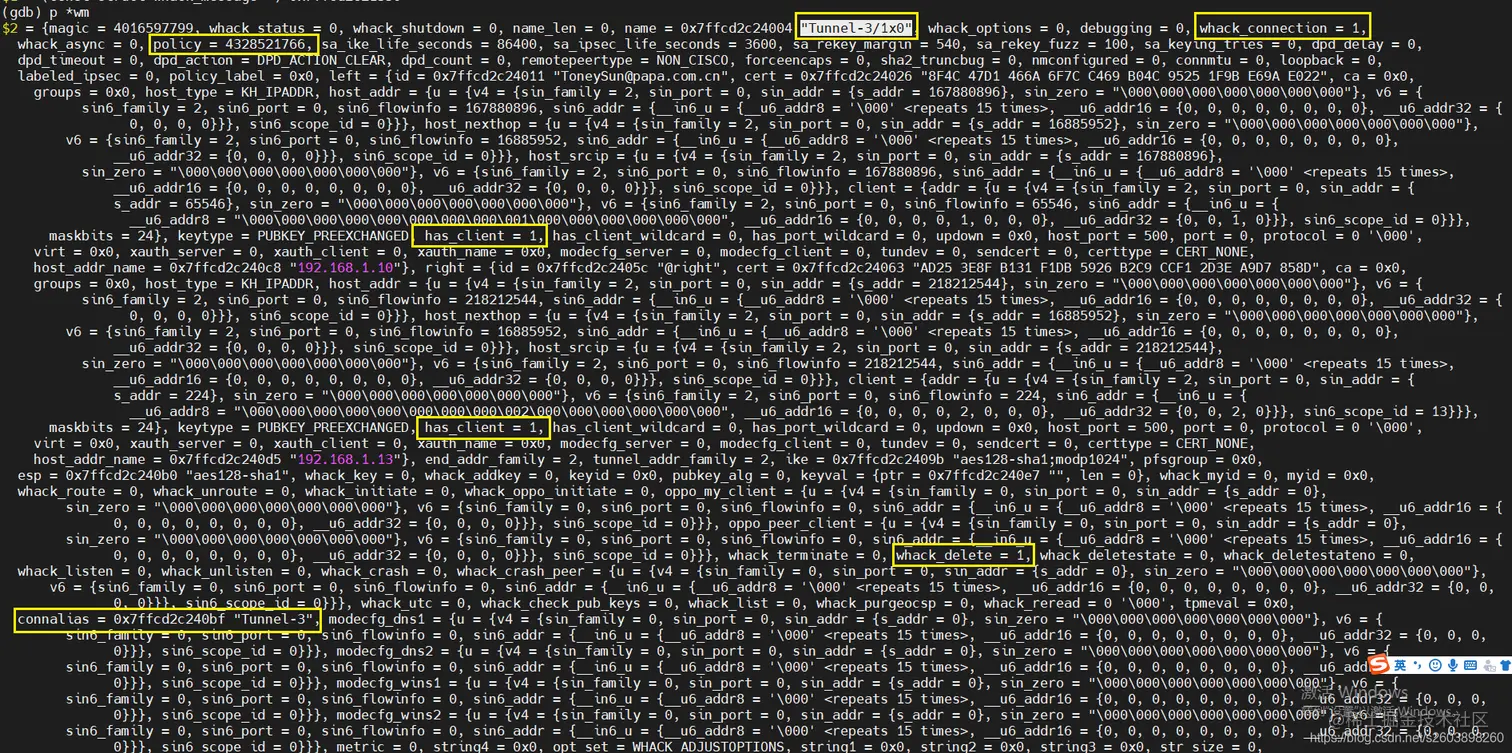

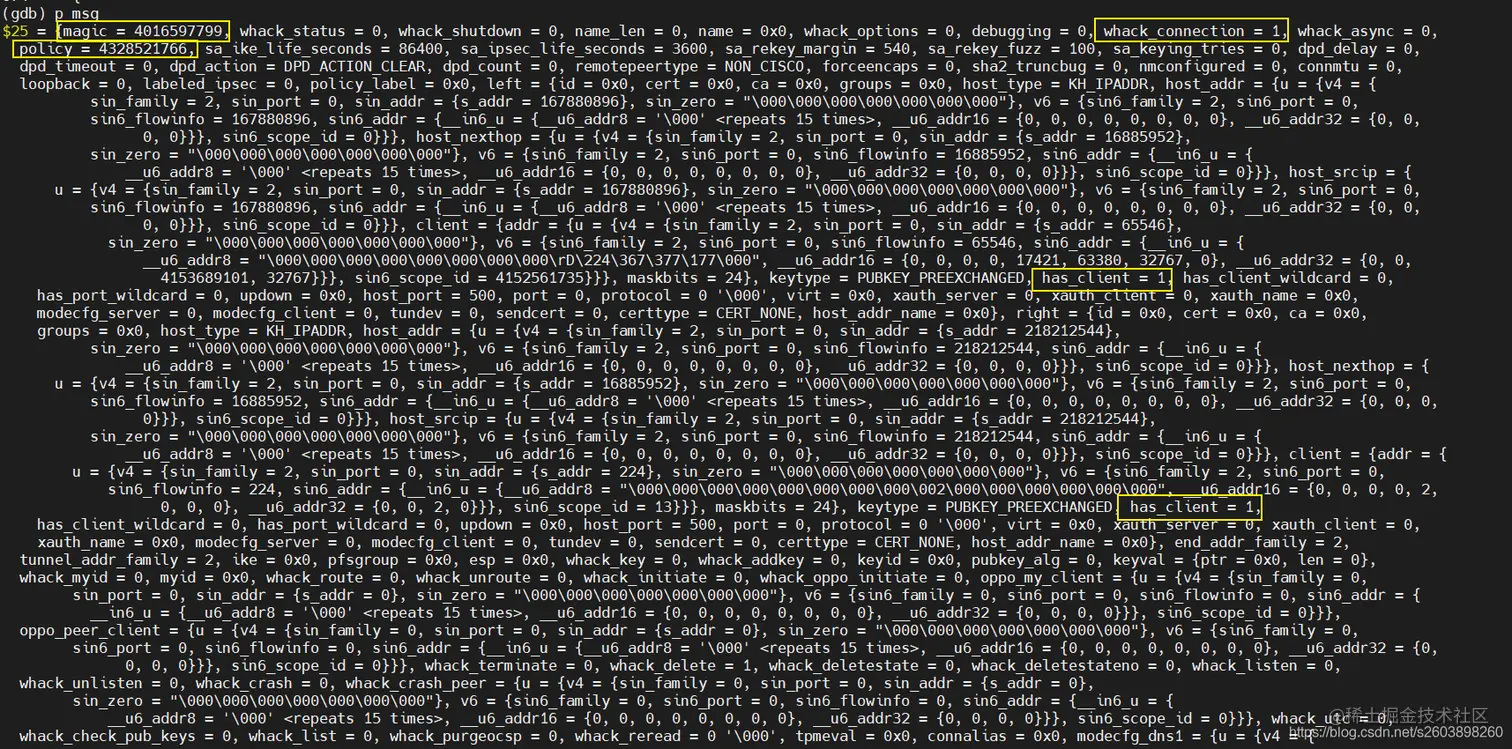

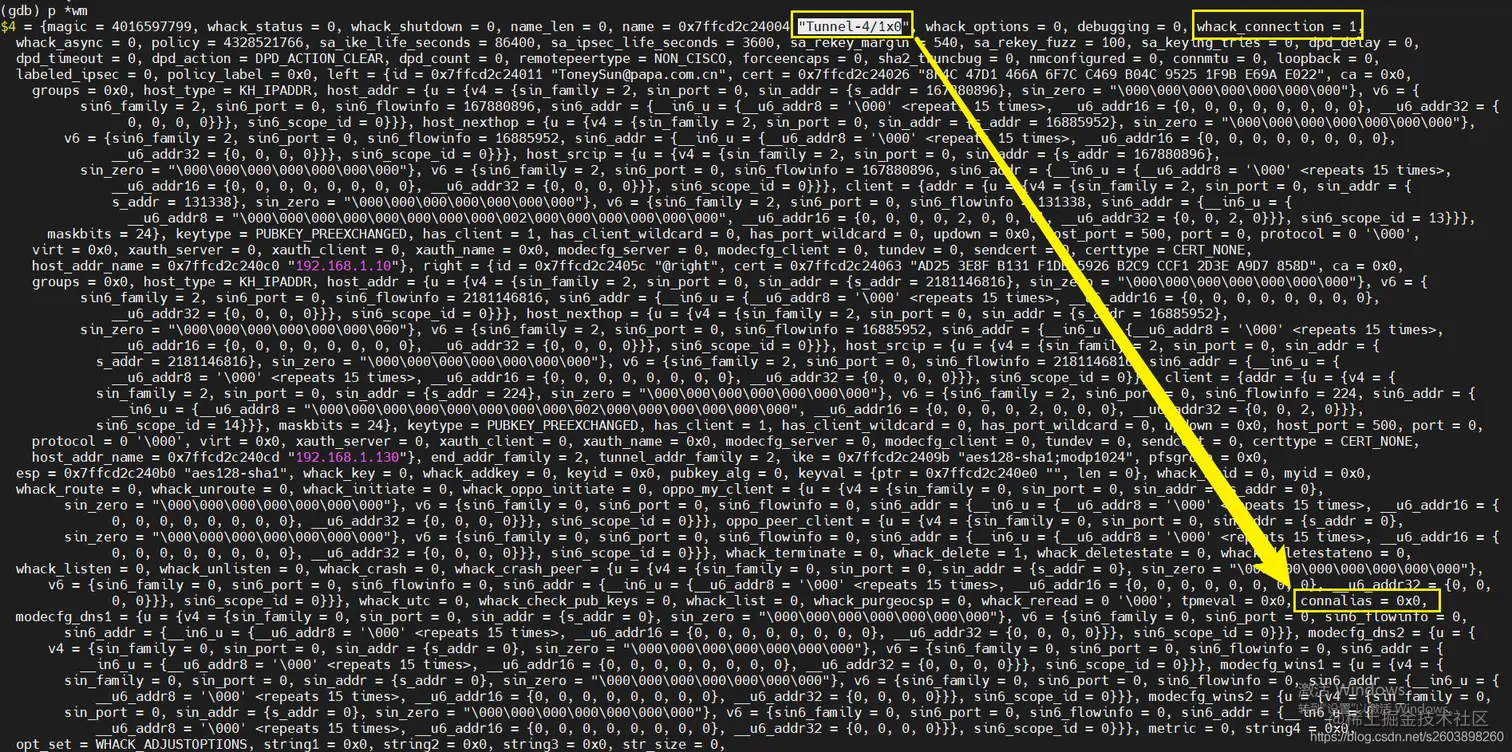

前两张图是正常的配置文件中多个保护子网是的whack msg消息：可以看出隧道名称分别有wm->name和wm->connalias两个名称，其中connalias是主隧道名称，而name则是多保护子网的子隧道名称。

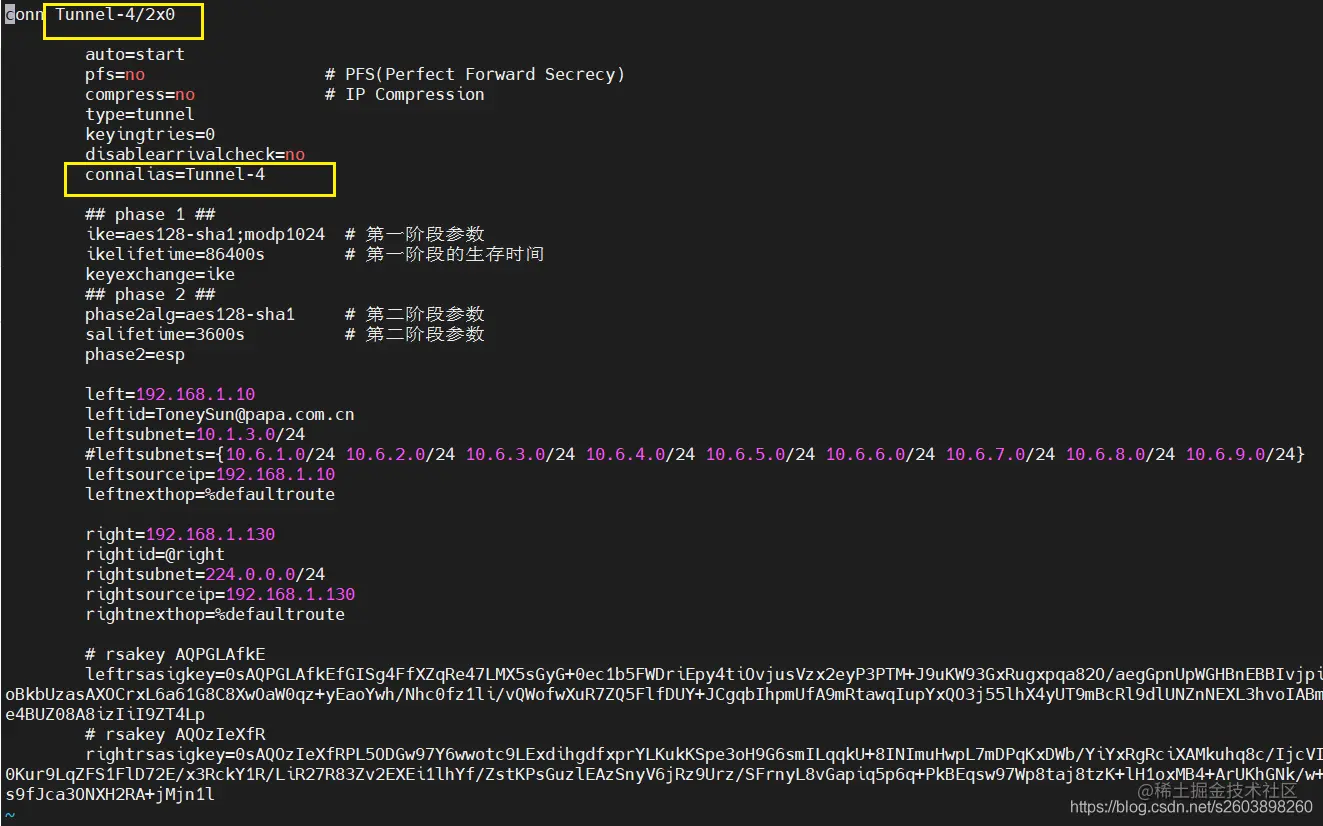

因此尝试在配置文件中添加connalias字段(我也不知道有没有)
编辑

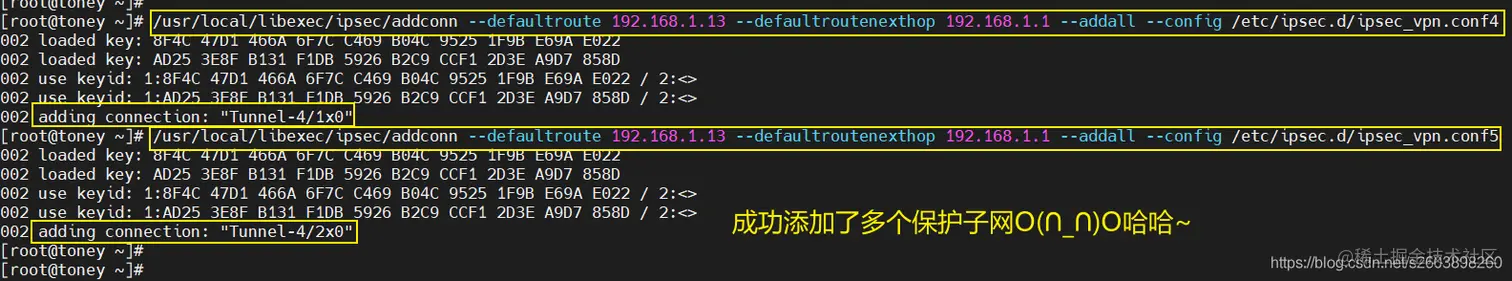

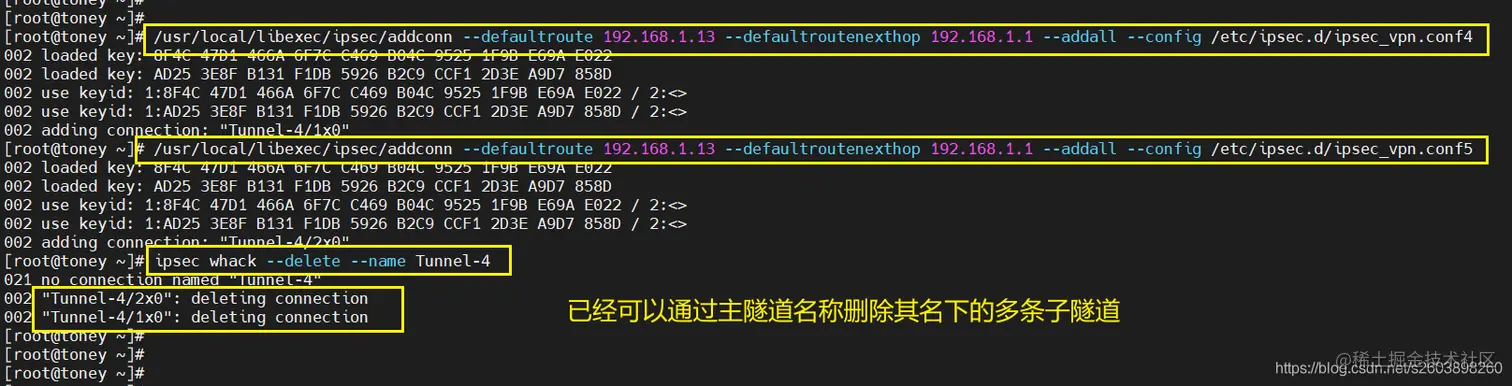

分别修改这两个配置文件、并加载配置：
编辑
三、 pluto中多保护子网实现(逆向分析)

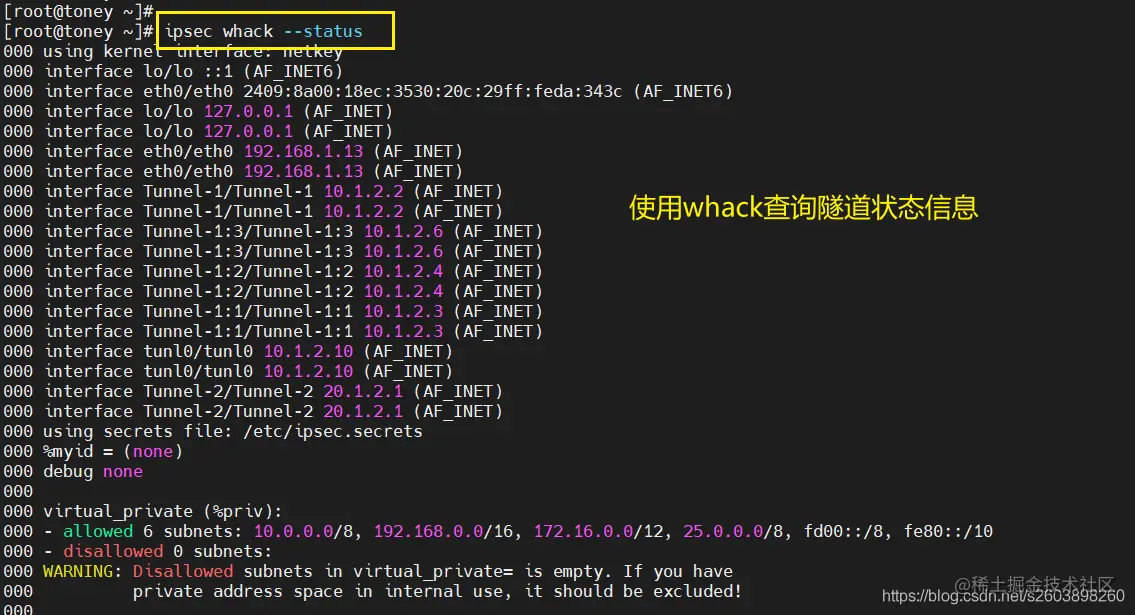

在使用whack命令查询状态时可以看到有连接相关信息：
/usr/local/libexec/ipsec/whack --status
编辑

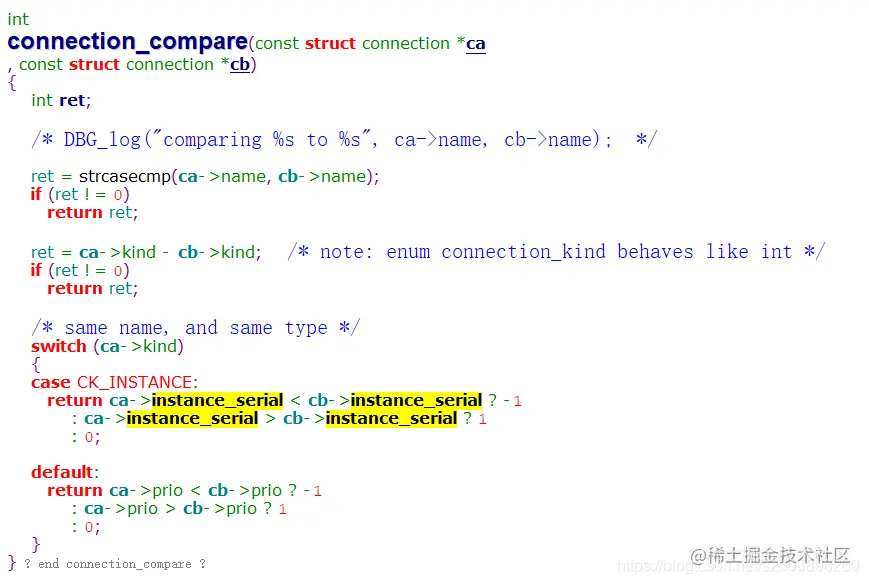

显示时连接的名字是经过快排(qsort)的,因此显示很整齐。而快排的比较标准是：隧道名**+**实例序号
编辑

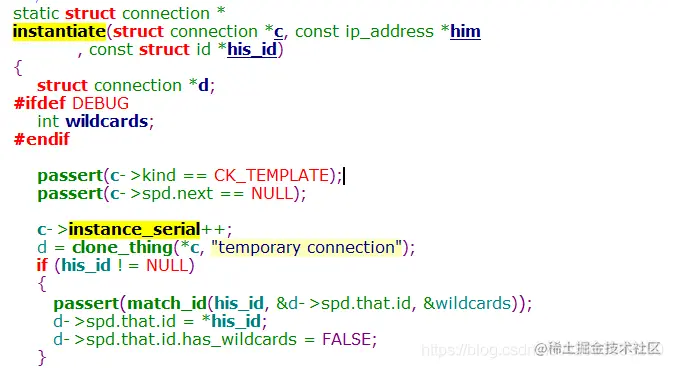

从这里可以知道多保护子网实际上是同一个连接的多个实例化而已。
编辑
从这里可以
编辑
算了，pluto中的代码分析放弃了。
