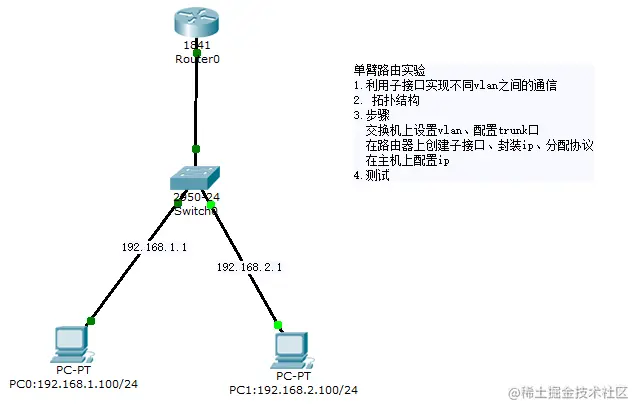

一、实验要求

二、主要步骤

1.在交换机上设置vlan、配置trunk口

Switch(config)#int vlan 2
Switch(config-if)#exit
Switch(config)#int vlan 3
Switch(config-if)#exit
Switch(config)#int f0/2
Switch(config-if)#sw ac vlan 2
Switch(config-if)#exit
Switch(config)#int f0/3
Switch(config-if)#sw ac vlan 3
Switch(config-if)#exit
Switch(config)#int f0/1
Switch(config-if)#sw mode trunk

2.在路由器上创建子接口、封装ip、配置协议

Router0(config)#int f0/0.1
Router0(config-subif)#encapsulation dot1q 2 //vlan 2 上封装协议
Router0(config-subif)#ip address 192.168.1.1 255.255.255.0
Router0(config-subif)#exit
Router0(config)#int f0/0.2
Router0(config-subif)#encapsulation dot1q 3 //vlan 3 上封装协议
Router0(config-subif)#ip address 192.168.2.1 255.255.255.0
Router0 (config-subif)#exit

3.测试

PC0 ping PC1  通
