数码相册功能:

  1. 支持两种格式图片显示: bmp、jpg

区分两种图片格式，通过后缀名称区分。

  1. 支持触摸屏、按键方式翻页(支持前后翻页)

建立双向链表，调用读取目录的函数(opendir)，将目录下所有符合要求的图片加入到链表里。

  1. 支持三轴加速度计，实现姿态感应。根据三轴加速度的姿态，调整图片的显示方向。

  2. 支持图片的自适应: 居中显示，超大尺寸的图片需要自动缩小到屏幕能够显示的大小。

  3. 居中显示。

  4. 数码相册需要有状态栏: 当前系统的时间信息，当前图片的名称、数量。

任务1: 产品发布(本地挂载)

（1）在红帽子系统上将根文件系统进行压缩打包。(PC机上操作)

 [root@wbyq work]# tar cvf rootfs.tar rootfs/*


（2）将打包之后的压缩文件，移动到rootfs目录下，方便在开发板上进行访问(PC机上操作)

 [root@wbyq work]# mv rootfs.tar rootfs/

（3）将SD卡上内核、UBOOT等一些代码拷贝到EMMC里面，(接下来就可以通过EMMC启动)

开发板：

 开发板： 从SD卡启动的
 ​
 mmc read <device num> addr blk# cnt
 ​
 mmc write <device num> addr blk# cnt
 ​
 mmc read 0 0x40000000 1 5
 ​
 mmc write 1 0x40000000 1 5

一次性将SD卡上所有需要的数据拷贝到EMMC里: BL1BL2 UBOOT.bin 签名文件 内核

 movi r f 0 40008000;emmc open 1;movi w z f 1 40008000;emmc close 1;
 ​
 movi r b 0 40008000;emmc open 1;movi w z b 1 40008000;emmc close 1;
 ​
 movi r u 0 40008000;emmc open 1;movi w z u 1 40008000;emmc close 1;
 ​
 movi r t 0 40008000;emmc open 1;movi w z t 1 40008000;emmc close 1;
 ​
 movi r k 0 40008000;movi w k 1 40008000;

命令执行成功之后，将SD卡拔出，开发板开关拨到EMMC启动，复位开发板，重新进入到UBOOT命令行。

（4）对EMMC进行分区 (UBOOT命令行里执行)

 TINY4412 # fdisk -c 0 2000 1000 1000
 ​
 TINY4412 # fdisk -p 0
 ​
 partion # size(MB) block start # block count partition_Id
 ​
 1 3301 8359120 6761931 0x0C
 ​
 2 2004 134343 4104925 0x83
 ​
 3 1005 4239268 2059926 0x83
 ​
 4 1005 6299194 2059926 0x83

（5）对分区进入格式化，安装文件系统(UBOOT命令行里执行)

 TINY4412 # ext3format mmc 0:1
 ​
 TINY4412 # ext3format mmc 0:2
 ​
 TINY4412 # ext3format mmc 0:3
 ​
 TINY4412 # ext3format mmc 0:4

将设备0(EMMC设备)的第2个分区格式化陈EXT3文件系统格式。

（6）设置UBOOT环境变量，让内核使用网络方式挂载根文件系统(NFS)。(UBOOT命令行里执行)

 TINY4412 # set bootargs root=/dev/nfs nfsroot=192.168.10.11:/work/rootfs ip=192.168.10.123:192.168.10.11:192.168.10.1:255.255.255.0::eth0:off init=/linuxrc console=ttySAC0,115200 lcd=s702
 ​
 TINY4412 # save //保存环境变量
 ​
 Saving Environment to SMDK bootable device...
 ​
 Done
 ​
 TINY4412 # reset //重启开发板，进行网络文件系统挂载

（7）挂载EMMC的2号分区

将EMMC的第2个分区挂载到/mnt目录下。

 [root@tiny4412 ]#rm /dev/mmcblk* //将dev目录下原来的mmc设备节点删除掉
 ​
 [root@tiny4412 ]#mdev -s //重新生成设备节点
 ​
 [root@tiny4412 ]#ls /dev/mmcblk0* -l //查看生成之后的EMMC设备节点
 ​
 brw-rw---- 1 root root 179, 0 Dec 10 2018 /dev/mmcblk0
 ​
 brw-rw---- 1 root root 179, 8 Dec 10 2018 /dev/mmcblk0boot0
 ​
 brw-rw---- 1 root root 179, 16 Dec 10 2018 /dev/mmcblk0boot1
 ​
 brw-rw---- 1 root root 179, 1 Dec 10 2018 /dev/mmcblk0p1
 ​
 brw-rw---- 1 root root 179, 2 Dec 10 2018 /dev/mmcblk0p2
 ​
 brw-rw---- 1 root root 179, 3 Dec 10 2018 /dev/mmcblk0p3
 ​
 brw-rw---- 1 root root 179, 4 Dec 10 2018 /dev/mmcblk0p4
 ​
 [root@tiny4412 ]#mount /dev/mmcblk0p2 /mnt/ //将EMMC的第2个分区挂载到/mnt目录下
 ​
 [ 19.635000] EXT2-fs (mmcblk0p2): warning: mounting ext3 filesystem as ext2
 ​
 [ 19.635000] EXT2-fs (mmcblk0p2): warning: checktime reached, running e2fsck is recommended
 ​
 [root@tiny4412 ]#cd /mnt/
 ​
 [root@tiny4412 mnt]#ls //查看挂载目录
 ​
 lost+found

（8）将之前打包的文件系统压缩包解压到挂载目录下

 [root@tiny4412 mnt]#pwd
 ​
 /mnt
 ​
 [root@tiny4412 mnt]#ls
 ​
 lost+found
 ​
 [root@tiny4412 mnt]#tar xvf /rootfs.tar //将之前打包的rootfs文件压缩包解压到/mnt目录下
 ​
 [root@tiny4412 mnt]#mv rootfs/* ./ //将解压出来的rootfs目录下所有文件，移动到/mnt顶层目录下
 ​
 [root@tiny4412 mnt]#ls //移出来之后目录下的文件
 ​
 bin etc linuxrc proc sys var
 ​
 code home lost+found rootfs tmp work
 ​
 dev lib mnt sbin usr
 ​
 [root@tiny4412 mnt]#cd / //回到根目录下
 ​
 [root@tiny4412 ]#umount /mnt/ //取消目录挂载

（9）重启开发板，进入到UBOOT命令行，重新设置环境变量为本地挂载

 TINY4412 # set bootargs root=/dev/mmcblk0p2 rootfstype=ext3 init=/linuxrc console=ttySAC0,115200 lcd=s702 coherent_pool=2M //设置环境变量
 ​
 TINY4412 # save //重启开发板
 ​
 Saving Environment to SMDK bootable device...
 ​
 done
 ​
 TINY4412 # reset //复位开发板

正常没有问题的情况下，开发板文件已经挂载成功。


（10）开发板文件系统与PC通信的方法

[1] 可以通过SD卡、U盘等方式给开发板拷贝文件。

[2] 可以通过NFS文件系统进行远程挂载: 将NFS文件服务器的目录挂载到本地。

开发板NFS网络文件系统挂载

（1）修改PC机上NFS文件系统共享的目录

 [root@wbyq /]# mkdir /code //在根目录下创建一个code目录
 ​
 [root@wbyq /]# gedit /etc/exports //打开NFS服务器配置文件

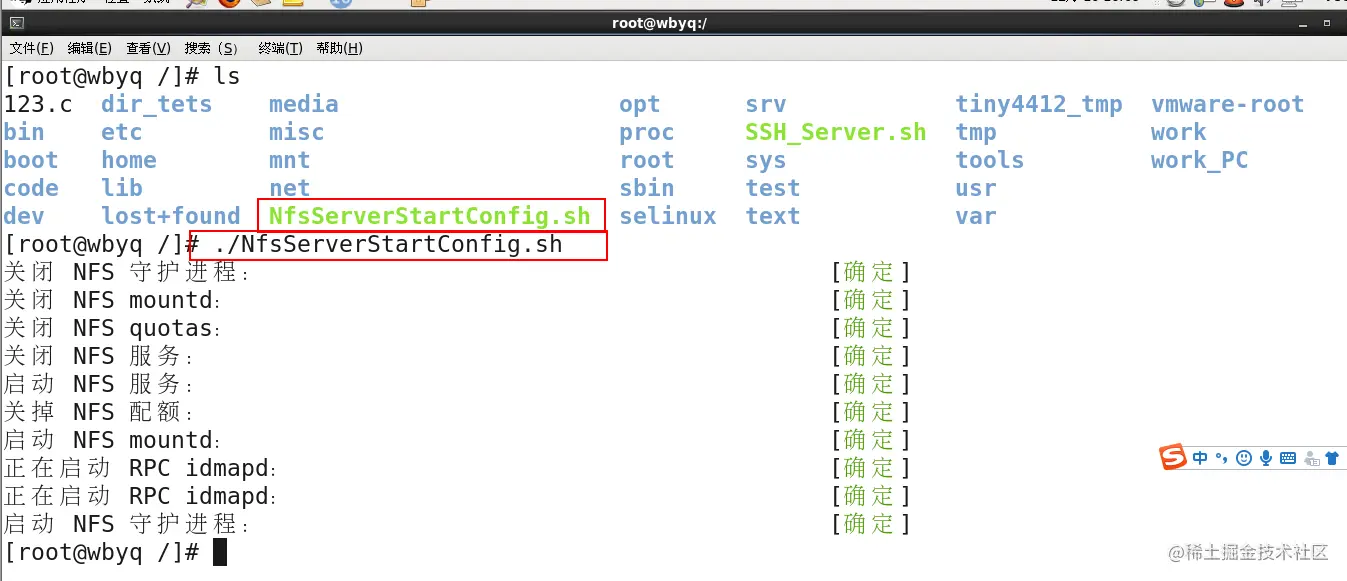

（2）重启NFS服务器 (运行之前编写好的脚本文件)


（3）设置开发板上的网卡IP地址 (开发板终端上进行操作)

 [root@tiny4412 ]#ifconfig eth0 192.168.10.123

（4） 挂载NFS服务器共享的目录(开发板终端上进行操作)

 [root@tiny4412 ]#mount -t nfs -o nolock 192.168.10.11:/code /mnt/

（5） 为了方便后续使用，可以编写一个脚本。

 [root@tiny4412 ]#ifconfig eth0 192.168.10.123
 ​
 [root@tiny4412 ]#echo "ifconfig eth0 192.168.10.123" >nfs_start.sh
 ​
 [root@tiny4412 ]#echo "mount -t nfs -o nolock 192.168.10.11:/code /mnt" >>nfs_st
 ​
 art.sh
 ​
 [root@tiny4412 ]#cat nfs_start.sh //查看脚本文件里的内容
 ​
 ifconfig eth0 192.168.10.123
 ​
 mount -t nfs -o nolock 192.168.10.11:/code /mnt
 ​
 [root@tiny4412 ]#chmod 777 nfs_start.sh //修改脚本权限

任务2: 360WIFI驱动(与相关的无线管理工具安装)

购买的360WIFI: 2代。小度WIFI(百度)。 小米WIFI(小米)。

学习无线WIFI驱动: 完整的WIFI驱动

  1. 如何下载官网提供的驱动源码，进行编译、配置、安装: ARM

  2. 学习WIFI相关的无线管理工具。

  3. 学习网卡自动分配IP地址，才可以访问公网: 必须保证连接的热点可以上网

uboot环境变量设置:

 set bootargs root=/dev/nfs nfsroot=192.168.18.3:/work/rootfs ip=192.168.18.123:192.168.18.3:192.168.18.1:255.255.255.0::eth0:off init=/linuxrc console=ttySAC0,115200 lcd=s70 coherent_pool=2M
 ​
 ​
 set bootargs noinitrd root=/dev/mmcblk0p3 rootfstype=ext3 console=ttySAC0,115200 init=/linuxrc ctp=2 lcd=S70 coherent_pool=2M
 ​
 ​
 set bootargs noinitrd root=/dev/mmcblk0p2 rootfstype=ext3 console=ttySAC0,115200 init=/linuxrc ctp=2 lcd=S70 coherent_pool=2M
