由于业务需要接入公司已有Office平台实现在线查看和编辑Office文档，经调研使用WOPI协议支持此功能。WOPI是微软基于REST API的协议，定义了一组Http操作，使客户端能够访问和改变服务器存储的文件。
本文学习下协议是如何设计的，从中学习如何提供跨应用开放协议的经验
为什么要设计这样协议
假设开发者在Host机器上部署某个业务Web服务，某天产品提到要在这个Web服务上展示和编辑Excel文件，这个需求解决方案目前主要有两种：
- 利用Javascript SDK，以纯前端方案打开该Excel文件，这类库包括LuckySheet、SpreadJS等

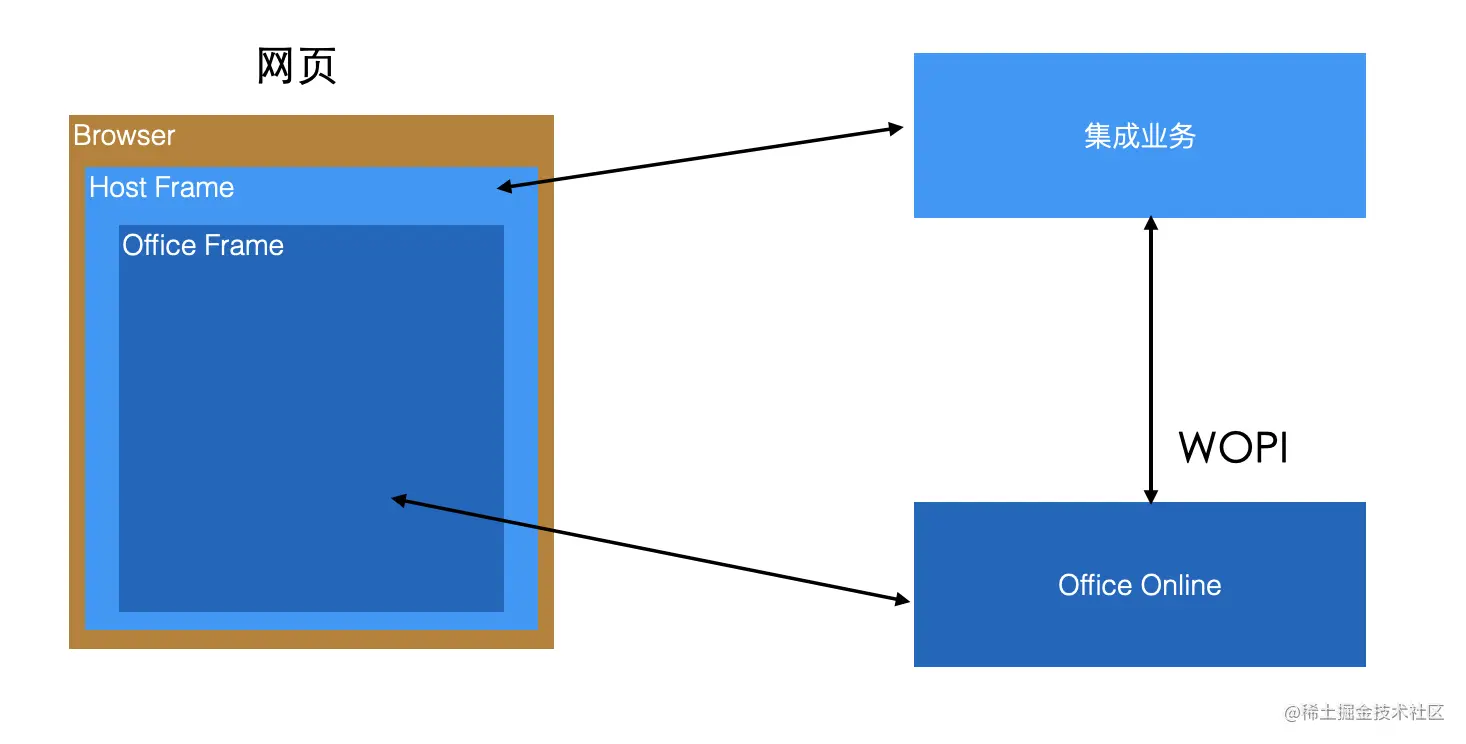

- 集成已有的在线office平台，比如微软提供了Office Online App Server平台，允许第三方集成业务直接在网页中以Iframe方式嵌入Office页面，Office页面内部打开指定的Excel文档，展示效果如下图。
第二种就是本文要讨论内容依赖的前提，它的好处是对前端开发者而言集成成本低，只需要通过Iframe嵌入到Host页面即可。那Office页面是如何知道去哪里打开获取到文档内容，文档信息是怎么告知给在线Office平台？这就是WOPI协议解决的问题。
WOPI协议约定了Office Online服务和集成业务侧之间的通信协议，协议约定了一组接口操作，指明怎么从集成业务方获取和改变文件，该操作基于REST协议，这样对集成方而言只要提供了这些接口实现即可，开发成本可控。

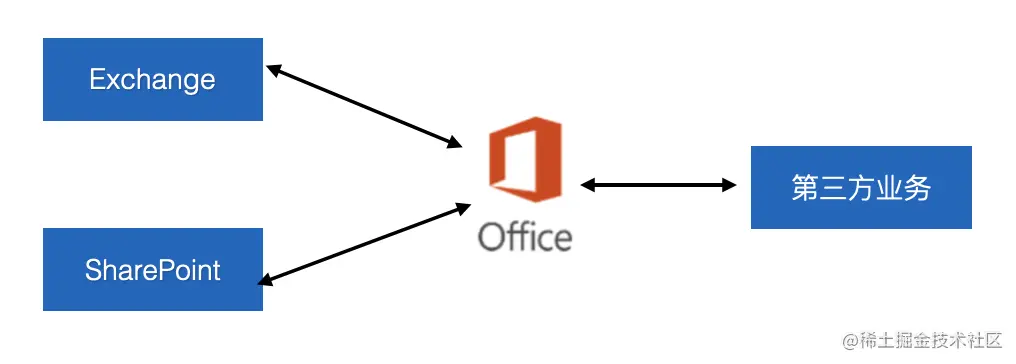

有了该协议，office页面可以嵌入到各个三方业务集成方的页面里；和一般平台型集成方案相比，集成的方向是相反的，平台型方案是希望三方业务在平台上沉淀能力，用户操作都在平台上进行， 这样用户离不开平台；而本文提到的业务集成是把office搬到业务里，用户仍然在自己业务平台上操作。
使用方式介绍

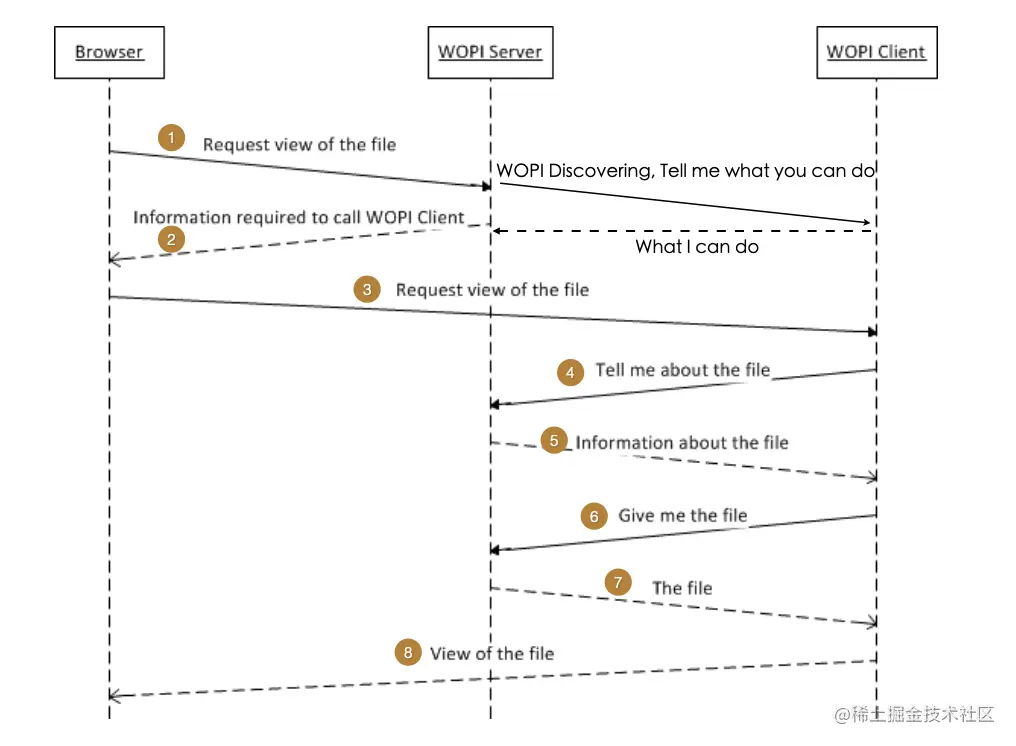

以官方文档提供的如下流程图来说明，这个图把WOPI交互流程解释比较清楚，它包括Browser、Server、Client三种角色：
- Server：需要使用Office能力的集成方，提供office源文件，协议文档中经常提到的Host和Server概念是类似。
- Client：简单理解为提供Office查看和编辑能力的平台，比如MS Office、WPS、石墨、Onlyoffice等
上图中，Server提供入口页面供Browser访问，Browser告诉Server需要打开的文件File，然后Server内部开启和Client之间交互，通过一系列内部流转后，用户最终看到Office打开File内容。所以明确下Server和Client含义对接下来理解协议机制非常关键。
使用上，Client一般实现了三个接口，Server开发者无需关心具体实现，只要知道每个接口大致含义即可：

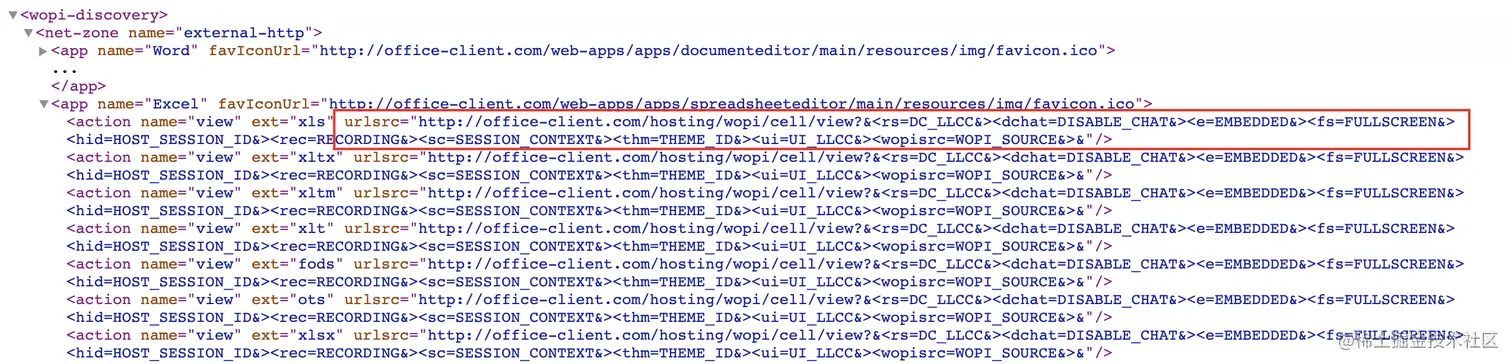

- /hosting/discovery：告诉Server，Client能支持打开的Office文档类型和打开方式，比如支持打开xlsx、docx、pptx等类型。返回内容理解为一份说明书（以XML格式展示，如下图），说明每个文档的打开方式，以链接形式存在，即图中的urlsrc，urlsrc中query包括一些模板参数，模板参数的含义见这里，Server收到后需要替换这些参数为具体值，并返回给Browser
- /hosting/capabilities：Client对外公开的属性信息
- /hosting/wopi/:documentType/:mode?WOPISrc=
http://serverHost/wopi/files/:fileId：根据指定文档fileId，返回用户可以查看或者编辑文档的HTML内容，渲染器最终渲染该页面，域名和路径就是/hosting/discovery接口返回的urlsrc，其中- WOPISrc：协议约定的一个URL，需要Server提供，Browser根据该信息通知Client可以对Office文档执行WOPI规定的文档操作
- documentType表示文档类型，包括xlsx、docx等
- mode表示查看或者编辑模式，包括show、edit。上图中step3通过该接口访问Office Client服务
Server端的实现基本上按照协议规范实施，具体参考demo，核心包括：
- 提供一个页面，作为浏览器访问入口，页面包括待打开文档的信息
http://server/wopi/files/:id: 和文档基本信息有关，操作包含- CheckFileInfo
- Lock/UnLock
http://server/wopi/files/:id/contents：和文档内容有关，包含- GetFile：获取文档内容
- PutFile：保存文档
协议核心理解
协议内容比较多，不过核心流程分解如下
认证阶段
该阶段在上述流程图中的step1、2步骤，需要Server事先提供Host页面，用户通过Browser请求Host页面（用户感知到的只有Host页面，而不是Office页面），Server内部生成两个重要信息：
- 文档唯一ID：fileId

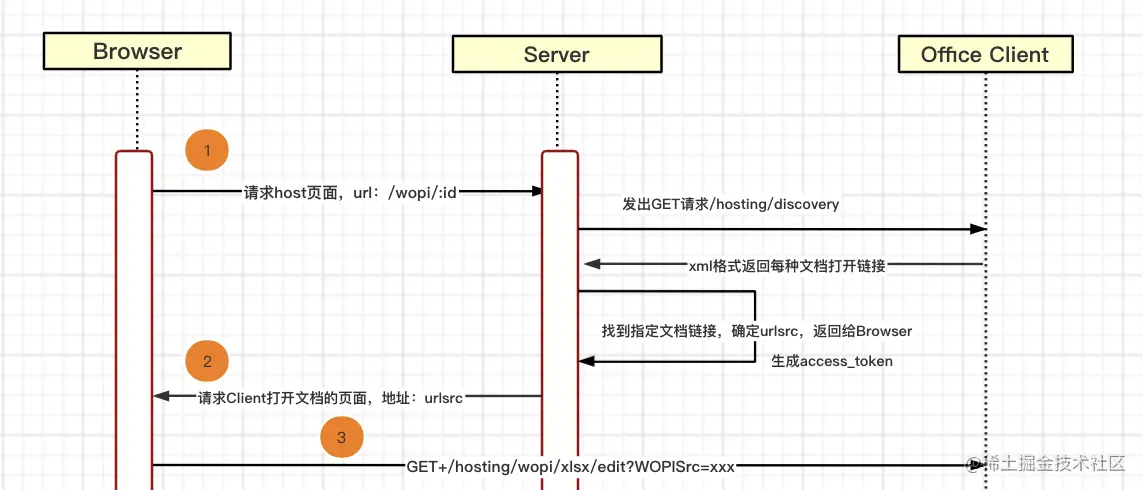

- 认证信息：access_token、access_token_ttl 然后内部通过调用/hosting/discovery接口，返回一个可以访问Office服务的urlsrc。具体交互时序图如下：
第一次看到上述流程图有个疑问，为何Browser不能跳过头两步，直接进入Step3通过URL访问Office页面，这样Office客户端根据WOPISrc地址去Server执行file操作？理论上这样交互是可行，但是这么做相当于Server文档对任何外部请求都是可访问的，这对Server方是不能接受的，除非Server方信任并知道Client的地址情况下通过IP白名单机制来限制，但这样导致Server和Client存在耦合关系。
步骤1、2就是从Server获取文档权限信息，这样保护文件安全。Server在页面初始化时生成access_token，access_token看成是一个认证凭证，代表用户是否有权访问文档：
- 生成好的access_token返回给Browser，也就是上图step2返回内容之一
- 然后接下来Browser向Client发出的请求带上access_token，即step3发出的请求
- Client收到后在后续和Server交互时，会原样在请求URL参数里带上access_token，这样Server会先校验请求携带的access_token是否合法，如果是说明Office有权限打开文档
这个过程可以总结为Client和Server通过Browser这个中介来传递access_token。当然access_token值并不是一直有效，WOPI协议规定Server设置access_token_ttl，用来通知Client关于access_token值的有效期，默认是10h，超过这个时间后Client会取消本次会话。
注意：step3中access_token是怎么传递给Server？如果开始时直接在URL参数里携带，URL在公网传输，就有提前泄漏access_token的风险，也就是说Browser不能主动在URL里写入access_token，但是Client是可以的，因为access_token有效性是由Server决定，Client只管在请求里原样返回并由Server校验。所以WOPI协议的demo建议step3通过POST方法访问Office平台，access_token通过表单提交，这样在https传输协议下access_token传输至少是安全的。
文档打开和编辑保存
从文档生命周期来看，文档操作包括打开、查看/编辑和保存流程。
查看和编辑是Office平台能力，打开文档请求Server获取文档内容，编辑文档后关闭页面，通知Server保存文档最新内容。WOPI协议定义了文件操作接口，其中CheckFileInfo、GetFile、PutFile接口实现上述打开和保存文件功能， GetFile、PutFile比较好理解，CheckFileInfo接口功能比较复杂，但是它决定Client端对文档的UI展示行为和后续允许的操作，这是由Server端提供属性信息决定，该接口返回包括：
- 文件基本信息：比如大小、文件展示名字等，
- 用户权限属性，常见属性包括：
- UserCanWrite：指示当前请求用户是否有权限更改文件，这决定Client后续是否允许调用PutFile接口
- ReadOnly：文档是否只读
- UserCanRename：文档是否允许重命名，为false时Client在UI展示时不会提供重命名按钮
- 指示Client，Server支持哪些功能属性（capabilities properties），列举几个常见属性
- SupportsGetLock：为true说明Server支持GetLock操作
- SupportsLocks：为true说明Server端支持Lock、Unlock等操作，Lock相关语义方面会提到
- SupportsRename：为true说明Server端支持对文档重命名操作
- SupportsUpdate：为true，说明Server支持更新文档操作 Server通知Client后，Client就可以在Server提供的属性决定后续操作是否允许调用，比如假设Server端通过checkFileInfo接口设置SupportsUpdate为false，那Client端知道Server不支持提供PutFile接口来更新文档，当文档关闭后Client不会把文档更新内容通知Server保存。
官方列举的属性内容比较多，有些属性之间语义有重合，所以使用者需要注意。另外有的读者会疑惑这些权限属性和access_token有什么关系？，事实上，access_token充当对任何请求来源的认证机制，只有匹配Server端生成的值才是合法的，如果Server校验access_token不合法时，Client发出的任何操作请求被拒绝；而上述权限属性是在请求被认证通过的基础上，用来限制用户在Client端的操作能力。
锁机制
如果用户有权限编辑文档内容，Server就要关心是否支持对文档的加解锁操作。锁的作用就像一把进入文档编辑的钥匙，只有拿到钥匙的合法用户才能编辑文档。锁机制判断文档是否允许多个用户同时编辑。
锁信息用锁id（lockId）标识，lockId的生命周期由Client负责控制，Server存储指定文档的lockId，在Client获取文档内容之前开始加锁，调用文档保存接口后解锁：
- 加锁操作时Client向Server发出lock请求，lockId放在请求头的X-WOPI-Lock字段中，Server获取该字段值后，判断文档是否被加锁或者校验请求lockId和已有是否匹配，匹配才能允许Client获取文档内容。
- 解锁操作时Client向Server发出unlock请求，同样Server检查lockId是否匹配，匹配成功才能释放锁
看到这里有个疑问，为何lockId还需要Server来存储，Server没必要感知到锁的存在？上面提到Server通过SupportsLocks属性通知Client是否支持对文档加解锁，Server虽然不负责lockId的生成，但是具体加解锁判断成功与否的策略由Server控制，举个例子，如果两个用户A、B操作同一个文档，A先加锁拿到lockID，B后续通过unlock请求解锁表示要提前保存文档，并且解锁请求头携带的lockId和A相同，这种情况下Client无法判断是否允许这样操作，Client生成的lockId和具体用户没有任何关联，只有Server有权决定不同用户拿到相同lockId时操作是否允许。
思考
在文档编辑器领域微软是业界的标杆，它设计了好几种开放协议，包括本文讨论的WOPI协议，还有后来者Vscode为了支持多语言的语法补全功能提出了LSP协议等，这些平台设计思路是类似的：希望开发者能基于协议共建平台的生态，放大平台的价值和产品生命力。
这也是B端产品和技术值得学习和借鉴的思路；为了避免重复建设，针对数据分析、报表类等B端复杂平台，企业内部是不是也可以统一建设类似Office这样的平台，通过约定和开放数据源格式，以及类似WOPI这样操作接口协议，各个业务团队可以直接集成公共的报表平台以展示或者编辑报表。这考验企业内部各团队之间的博弈，虽然过程很难，但作为一种可选的集成方案，是公司内值得探讨的方向。
