ST H7 LVGL UI系统移植基于LTDC液晶驱动-综合

技术洞察TIC
892 阅读1分钟

1 LTDC液晶驱动-基于800x480分辨率

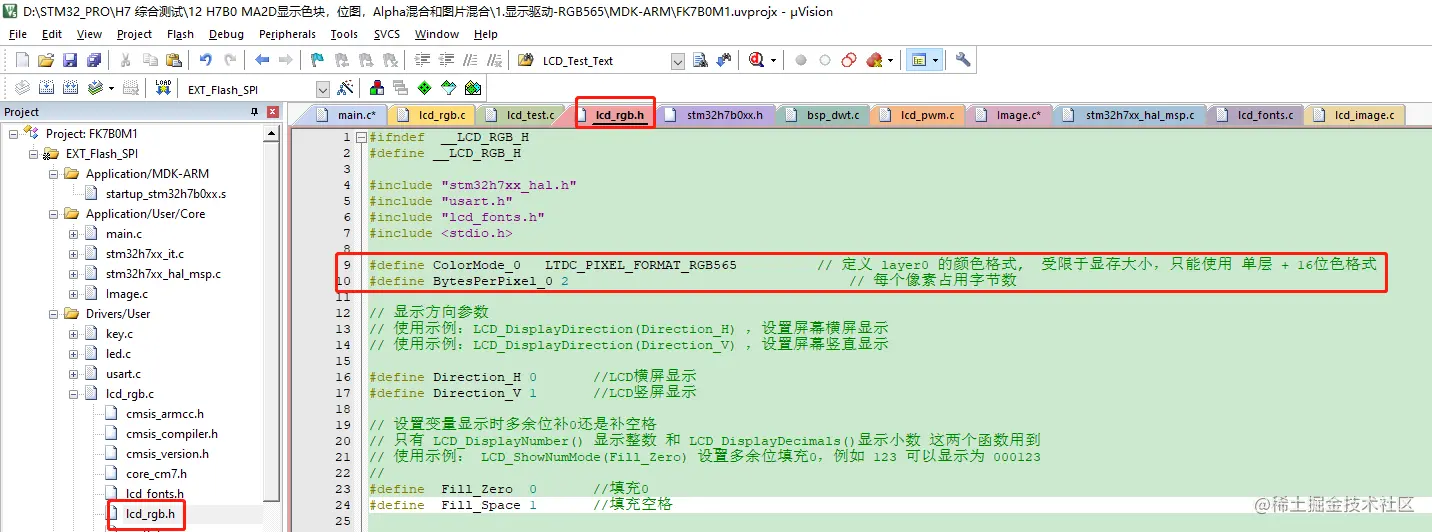

  • 使用 image.png

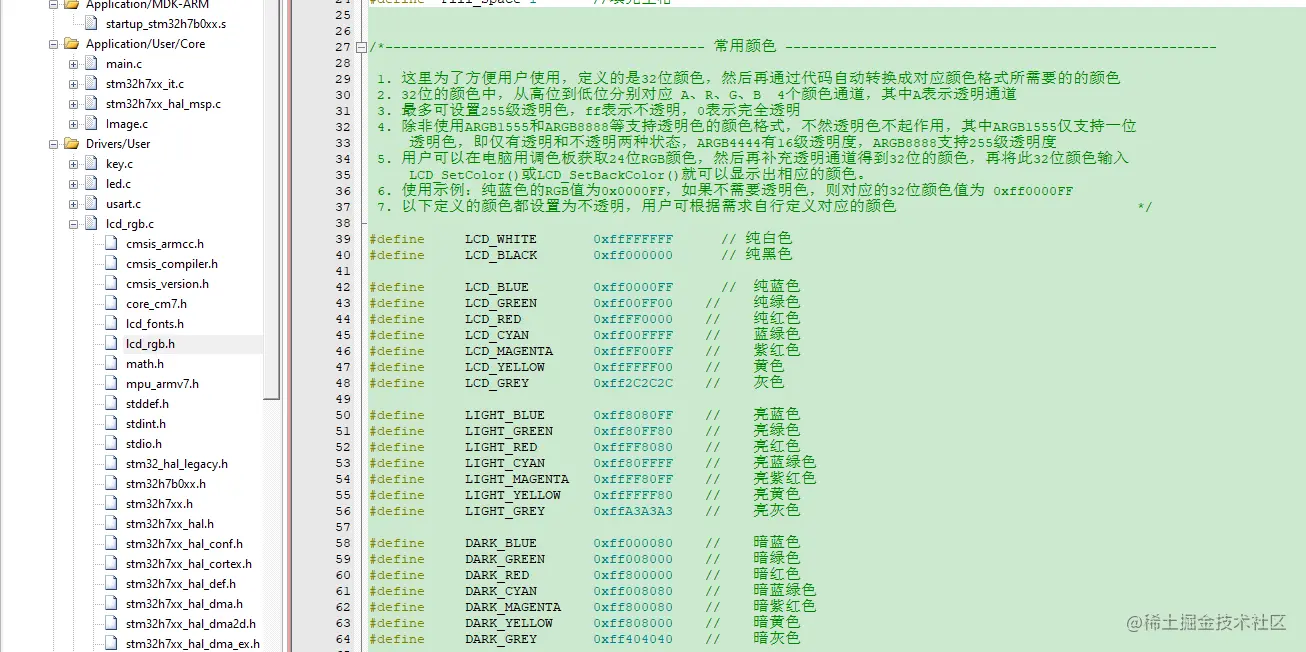

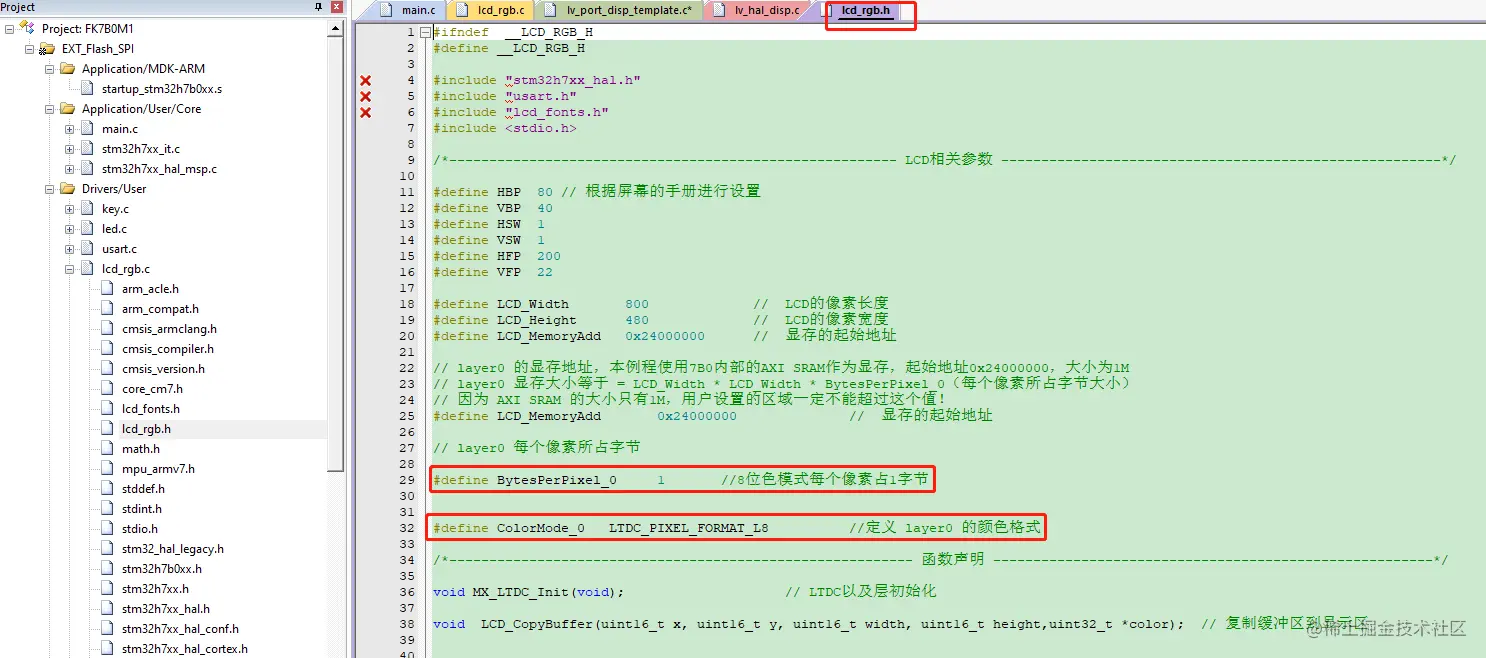

  • lcd.h image.png

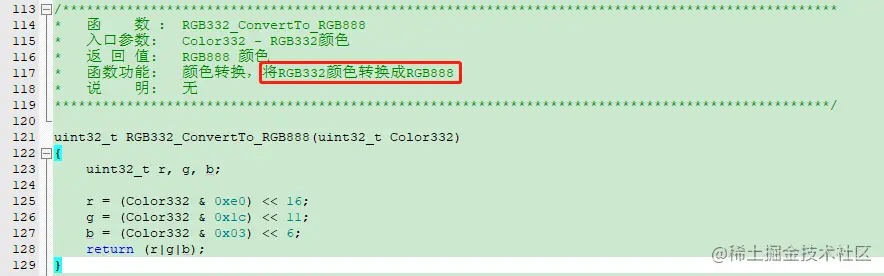

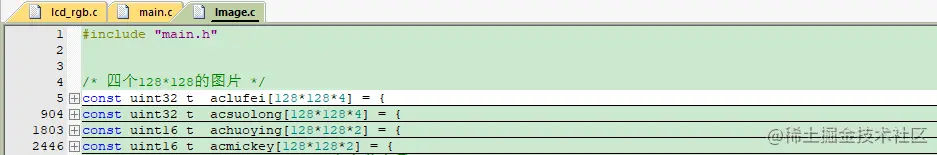

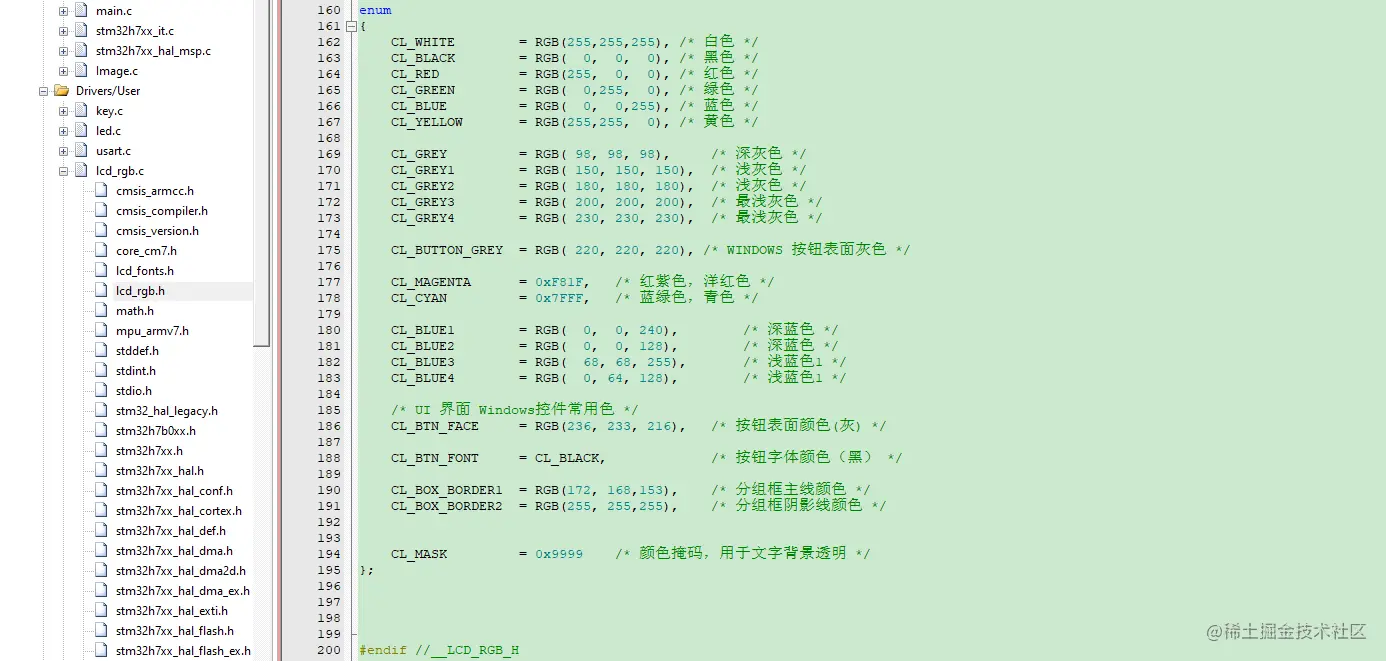

  • RGB颜色转换 image.png image.png image.png

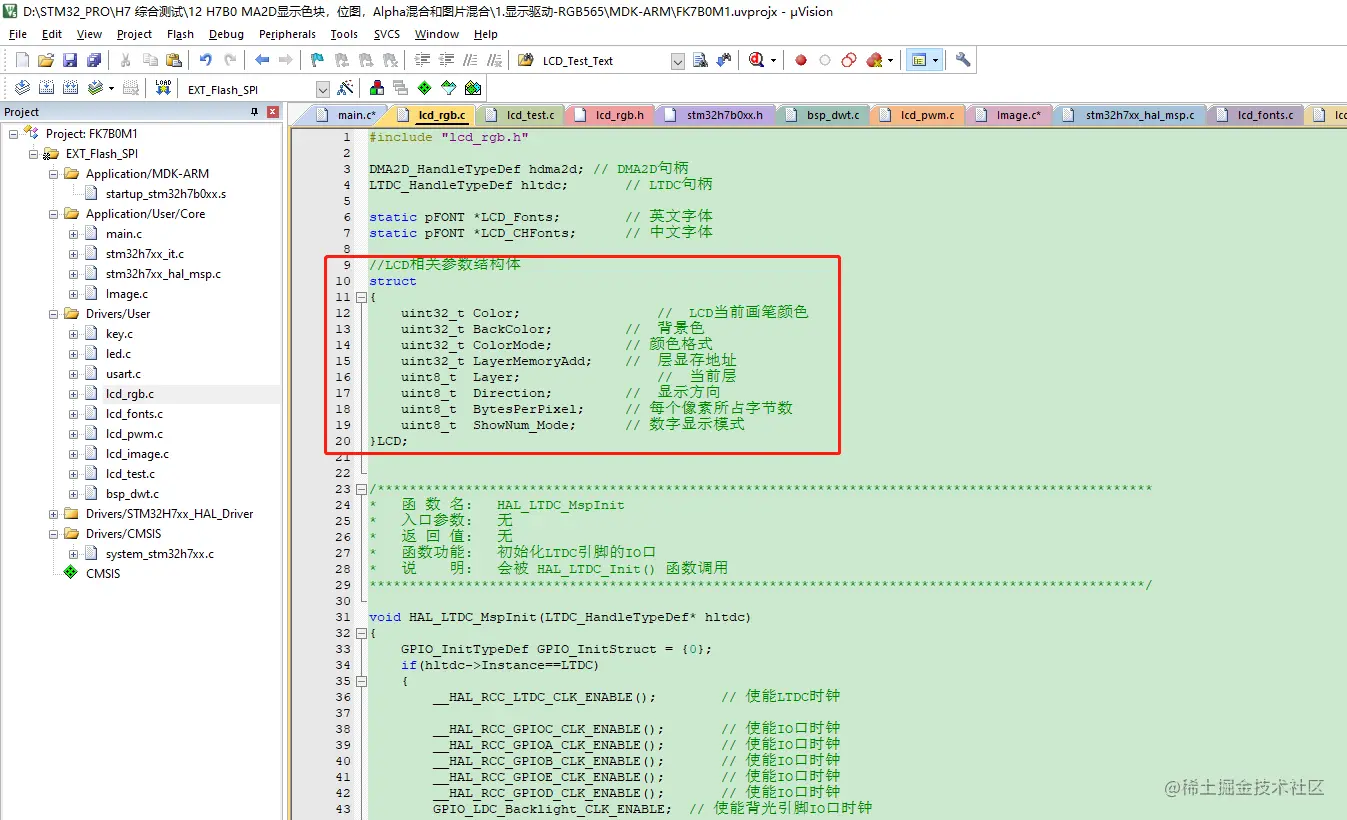

  • lcd.c image.png image.png image.png image.png

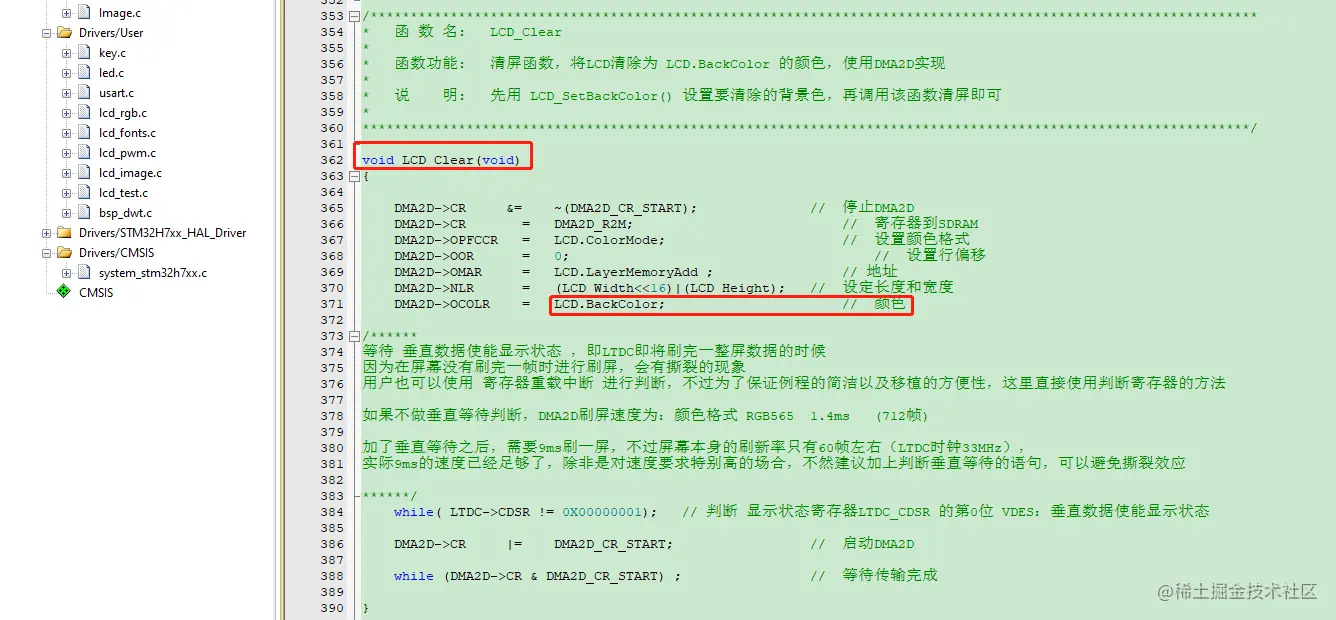

  • 清屏函数，将LCD清除为 LCD.BackColor 的颜色，使用DMA2D实现 image.png

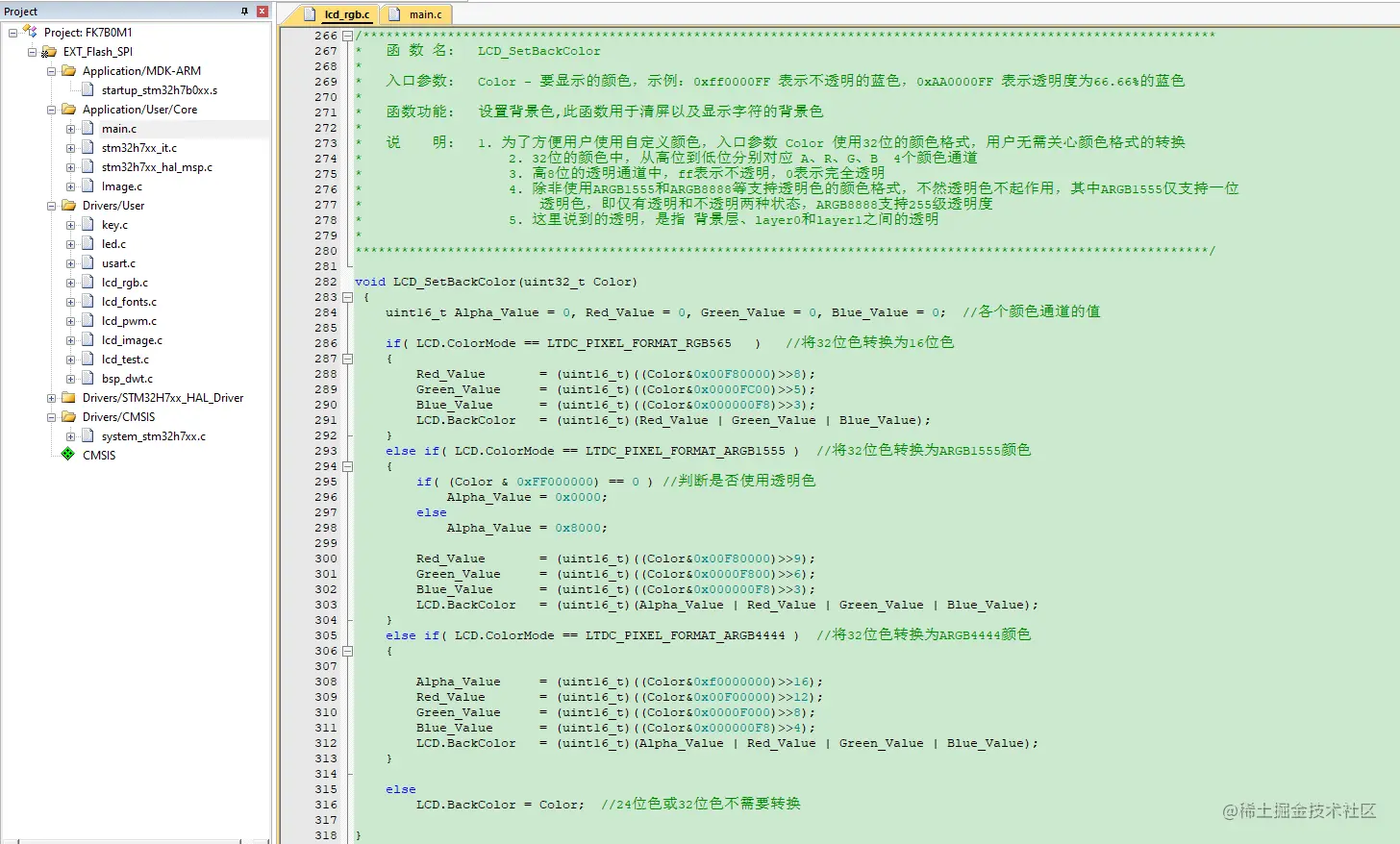

  • Color - 要显示的颜色，示例：0xff0000FF 表示不透明的蓝色，0xAA0000FF 表示透明度为66.66%的蓝色 image.png

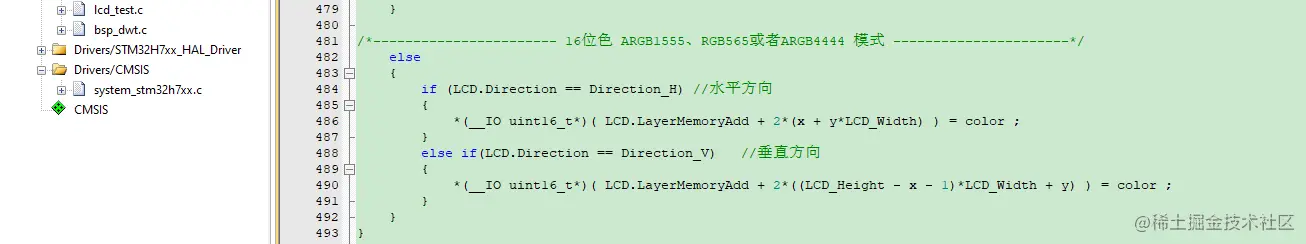

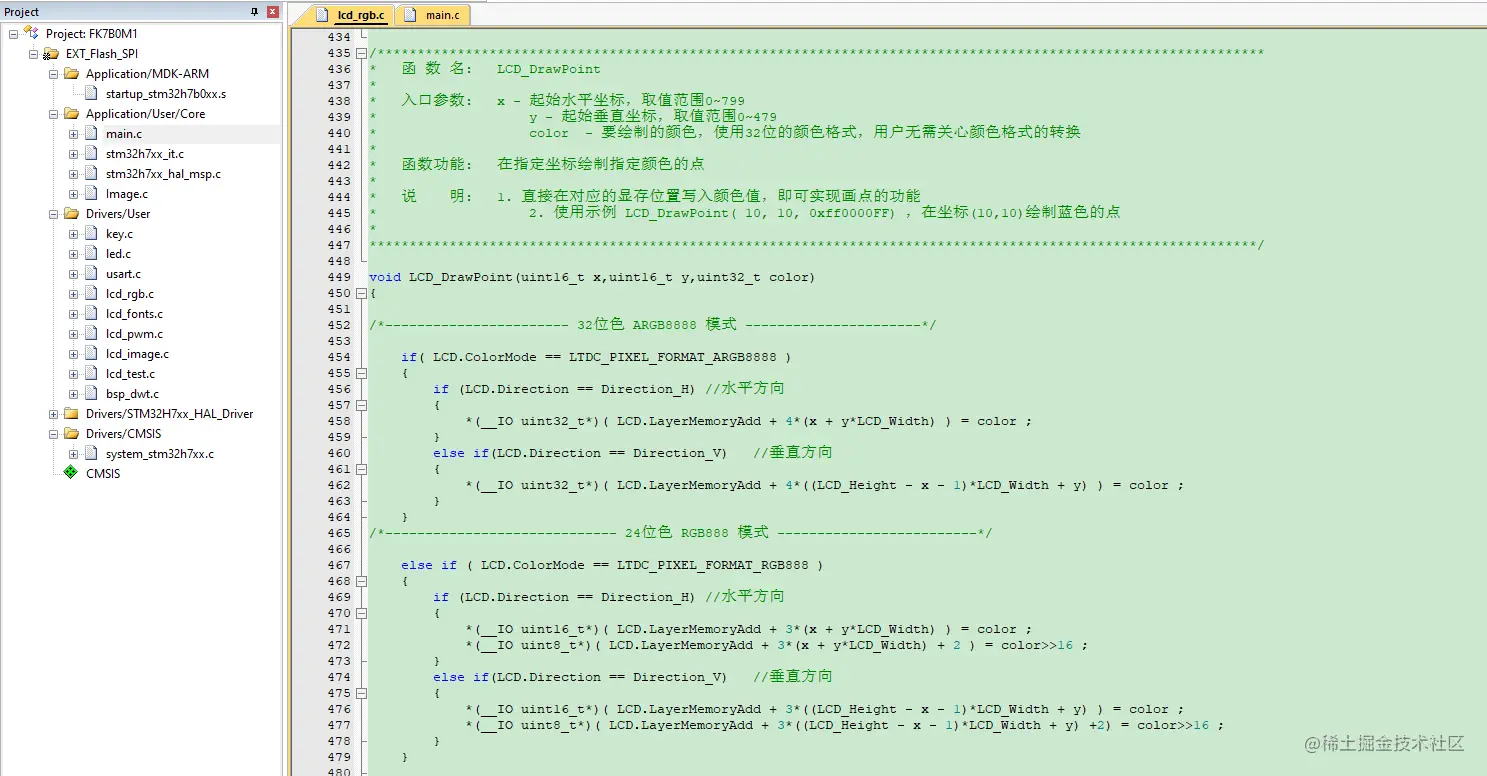

  • LCD_DrawPoint image.png image.png

2 DMA2D功能测试（显示色块，位图，Alpha混合和图片混合等）

  • DMA2D 可以直接绘制 ARGB8888，RGB565 颜色格式位图，并且可以方便的做各种透明效果和图像混合显示。

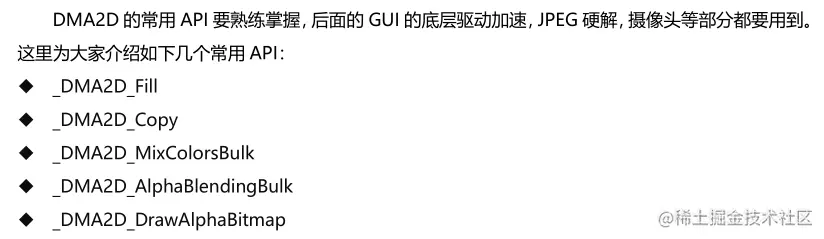

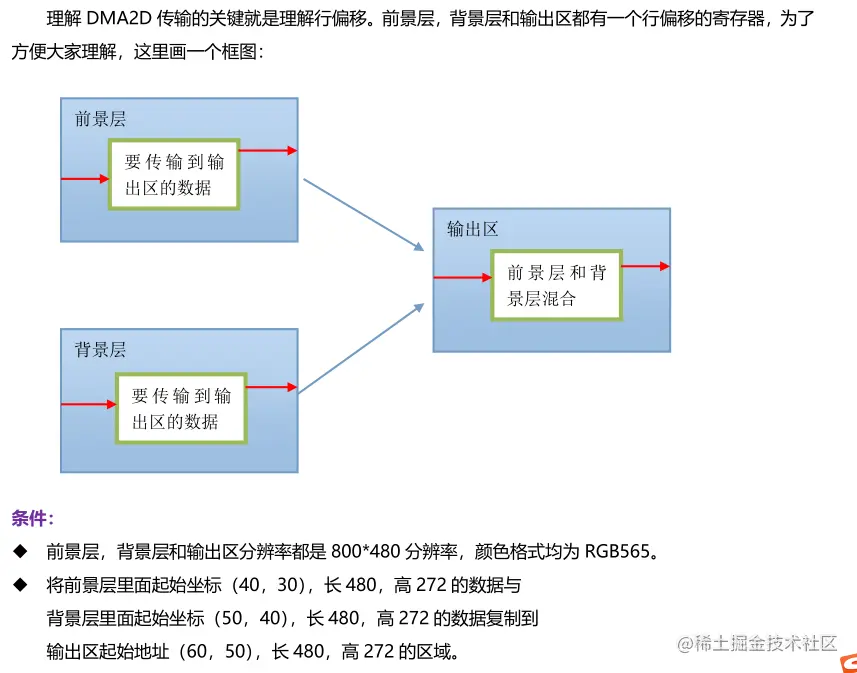

  • LCD 的加速全靠 DMA2D，所有务必要熟练掌握其用法。 image.png image.png

2.1 DMA2D功能测试

  • image.png image.png image.png image.png

2.2 DMA2D各种透明效果和图像混合显示实现

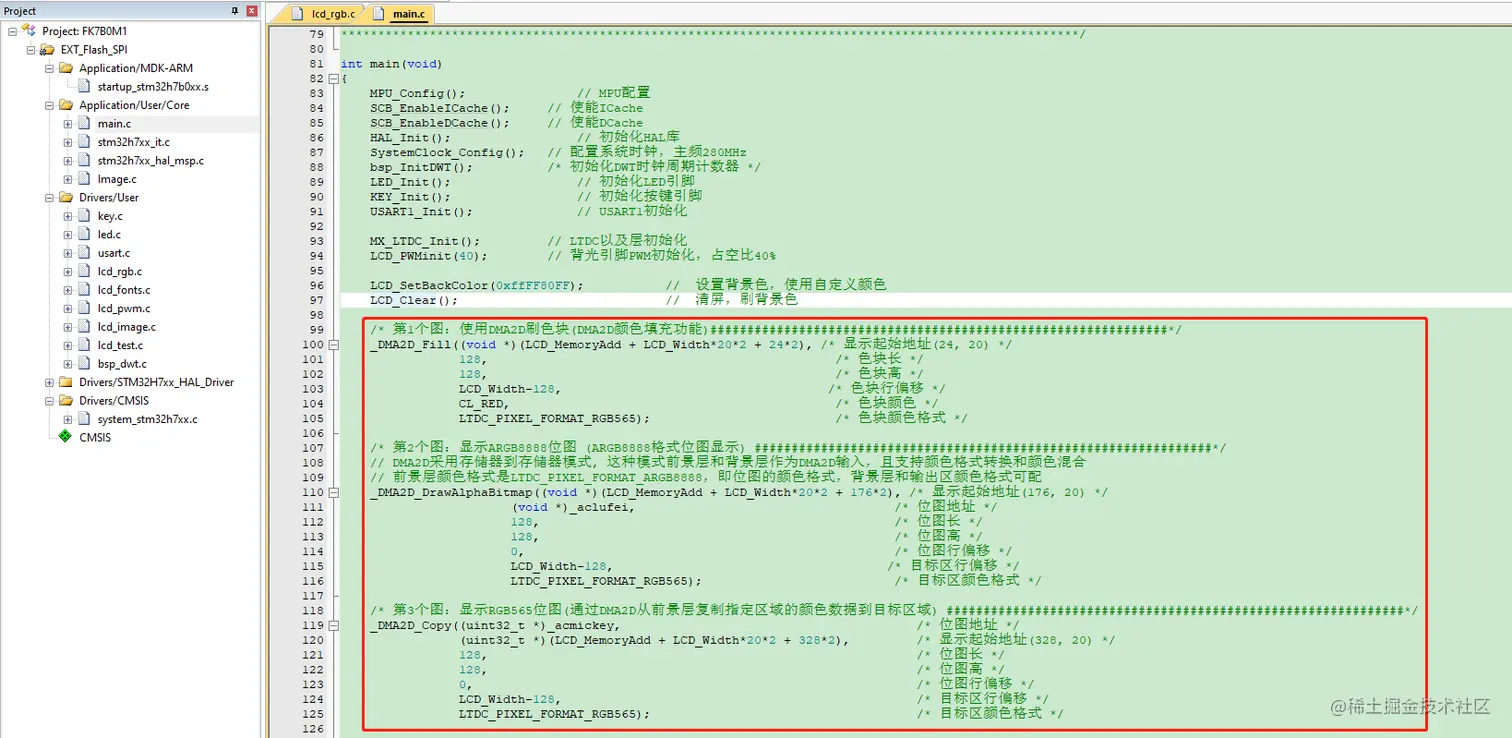

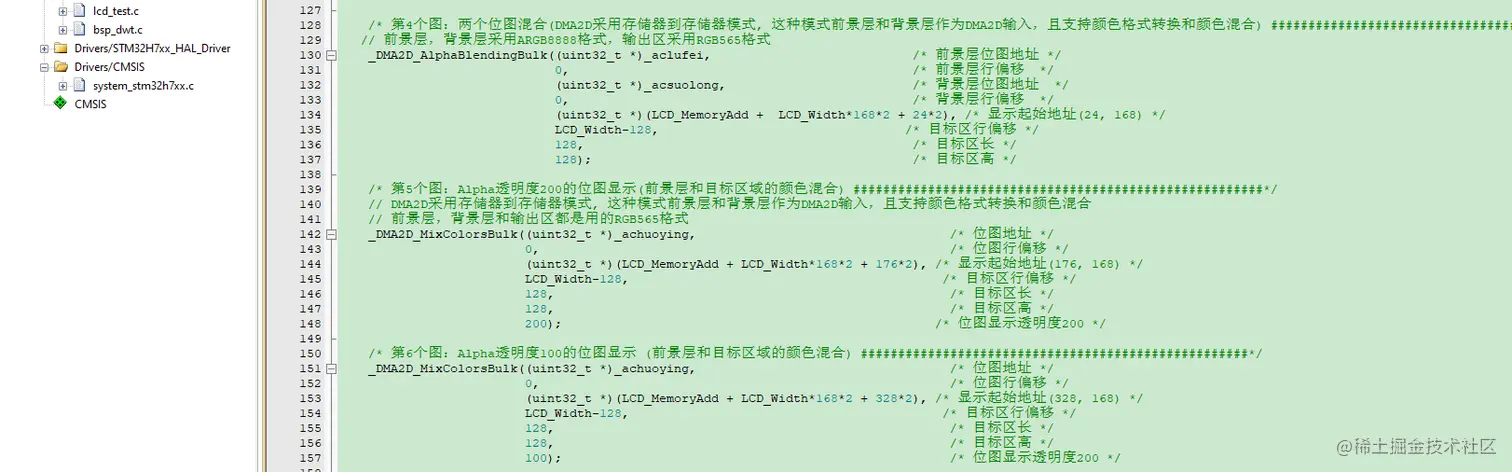

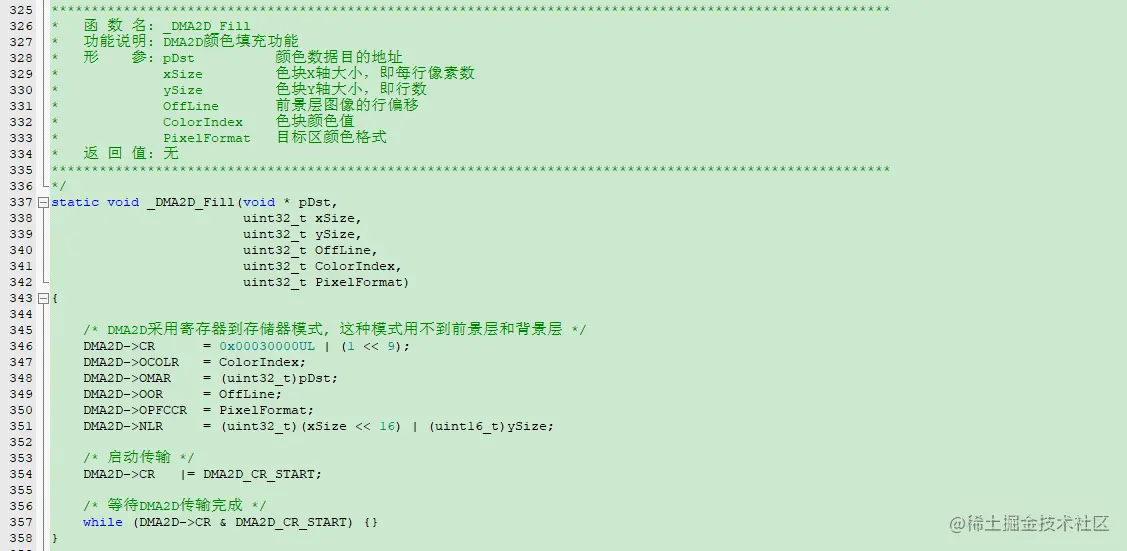

  • _DMA2D_Fill image.png

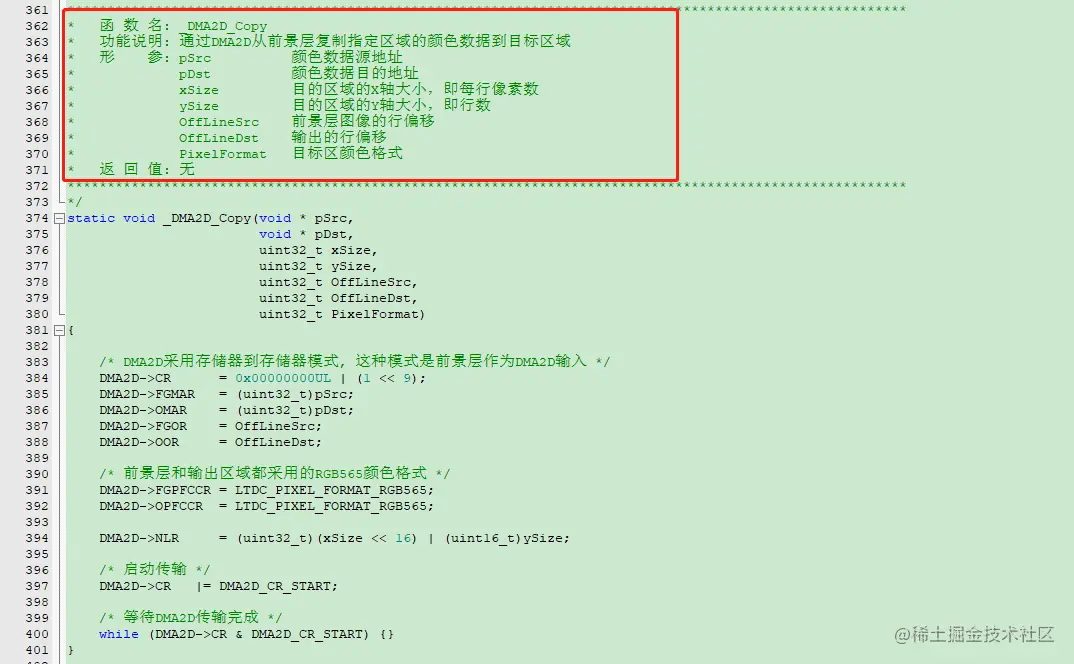

  • _DMA2D_Copy image.png

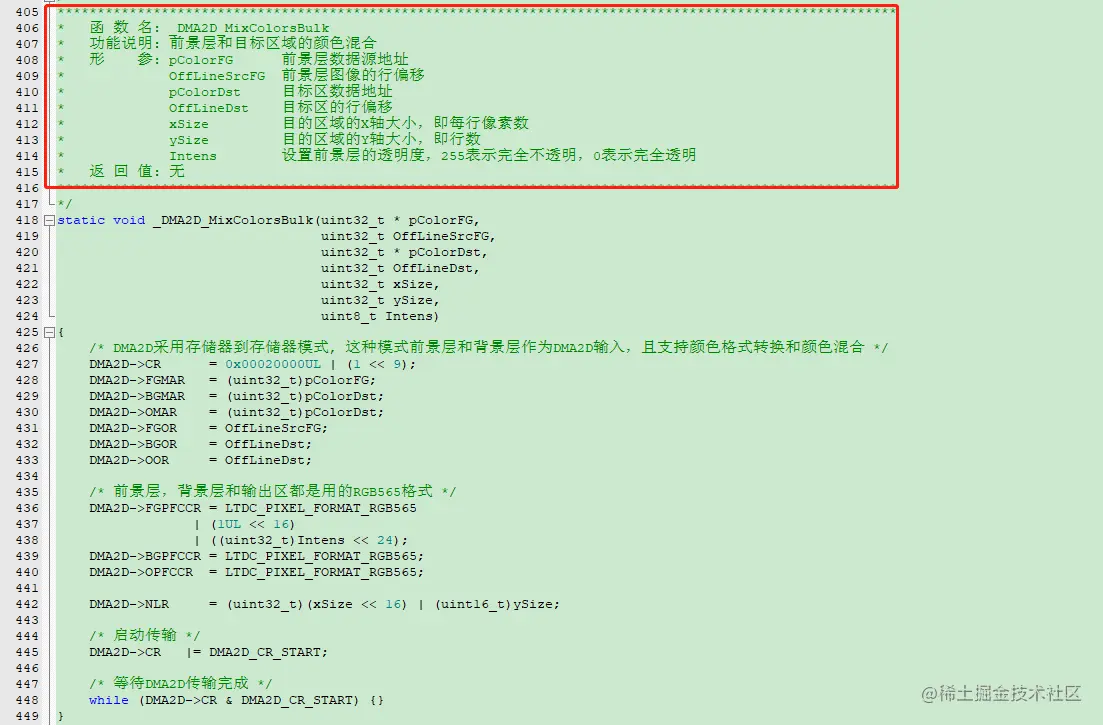

  • _DMA2D_MixColorsBulk image.png

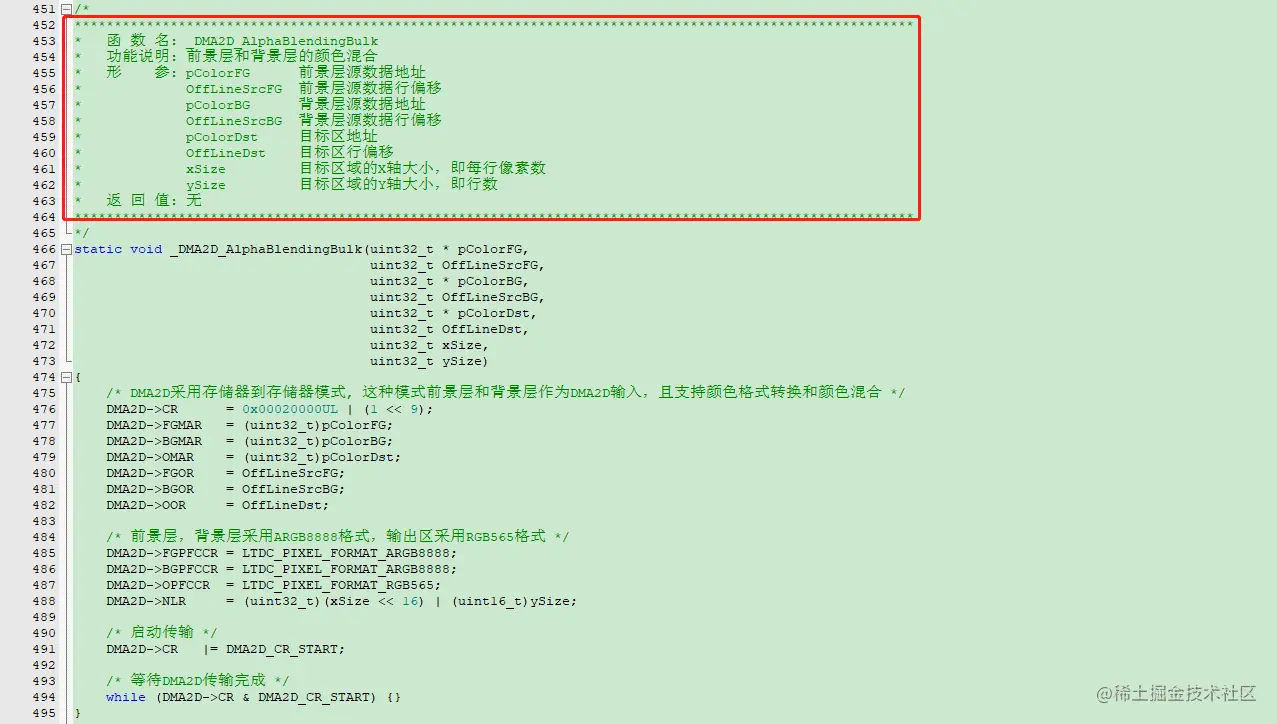

  • _DMA2D_AlphaBlendingBulk image.png

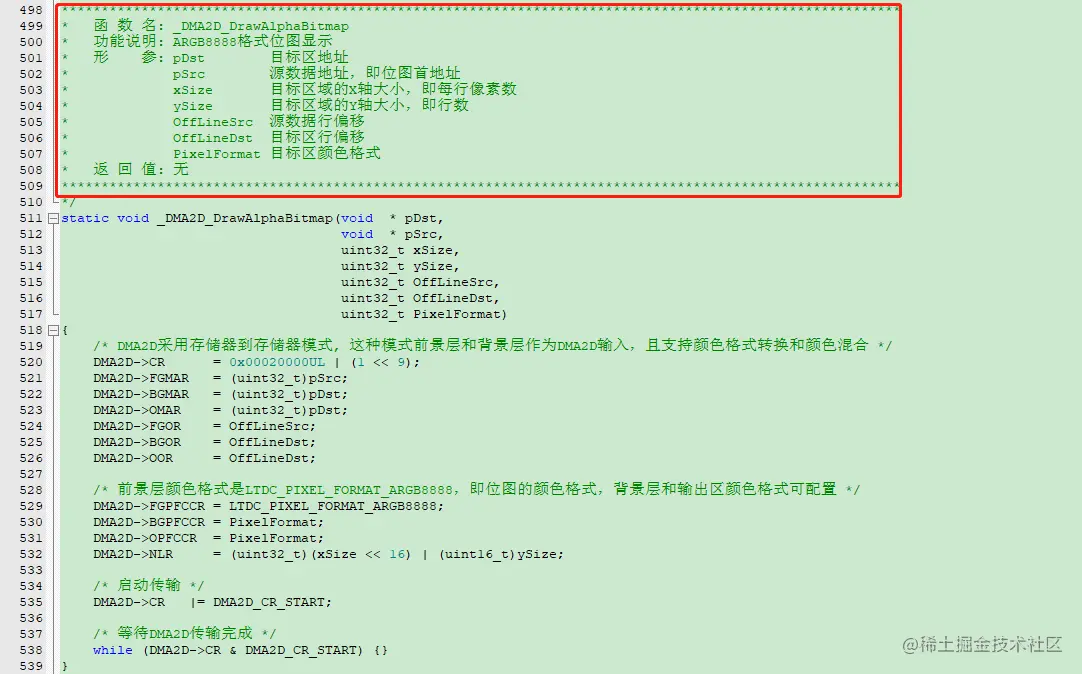

  • _DMA2D_DrawAlphaBitmap image.png

2.3 实验现象

  • image.png

3 LVGL LTDC液晶驱动RGB565-基于800x480分辨率

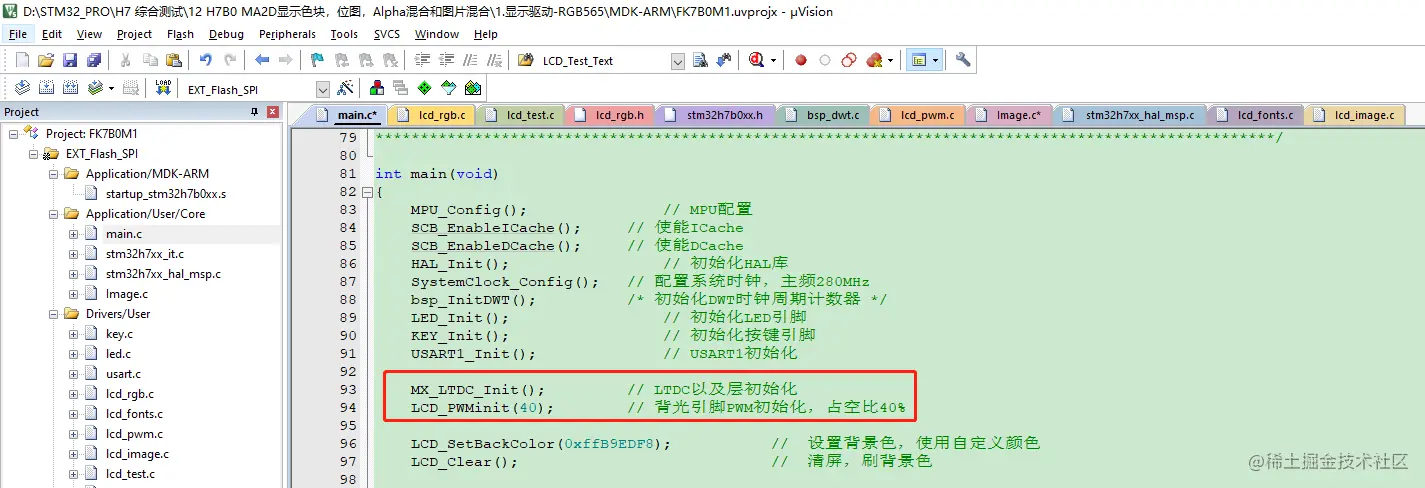

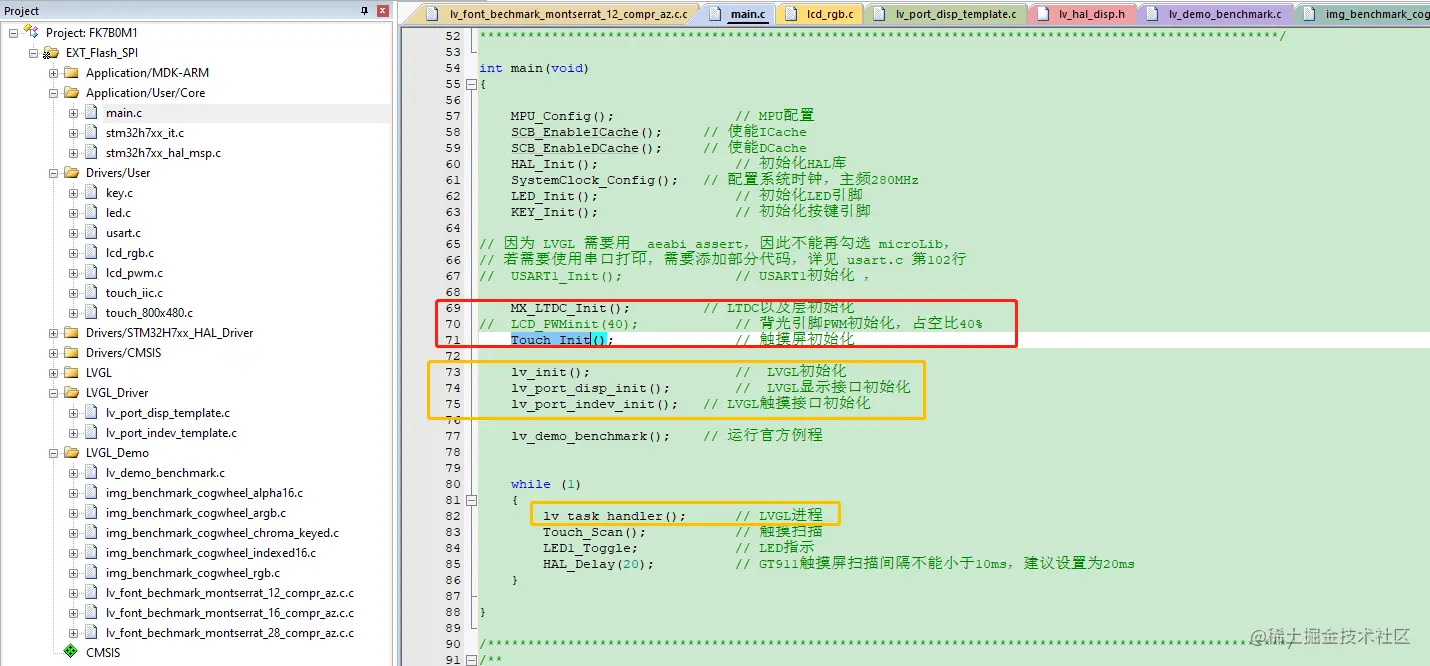

  • MAIN image.png

3.1 移植 （RGB565）

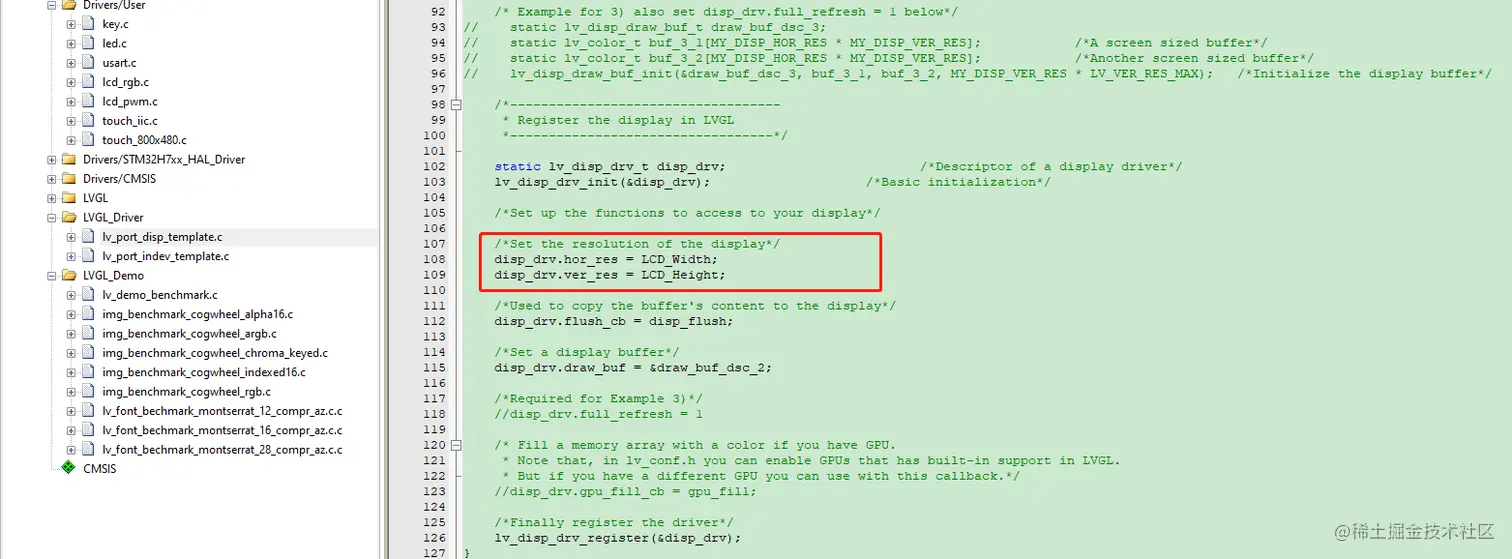

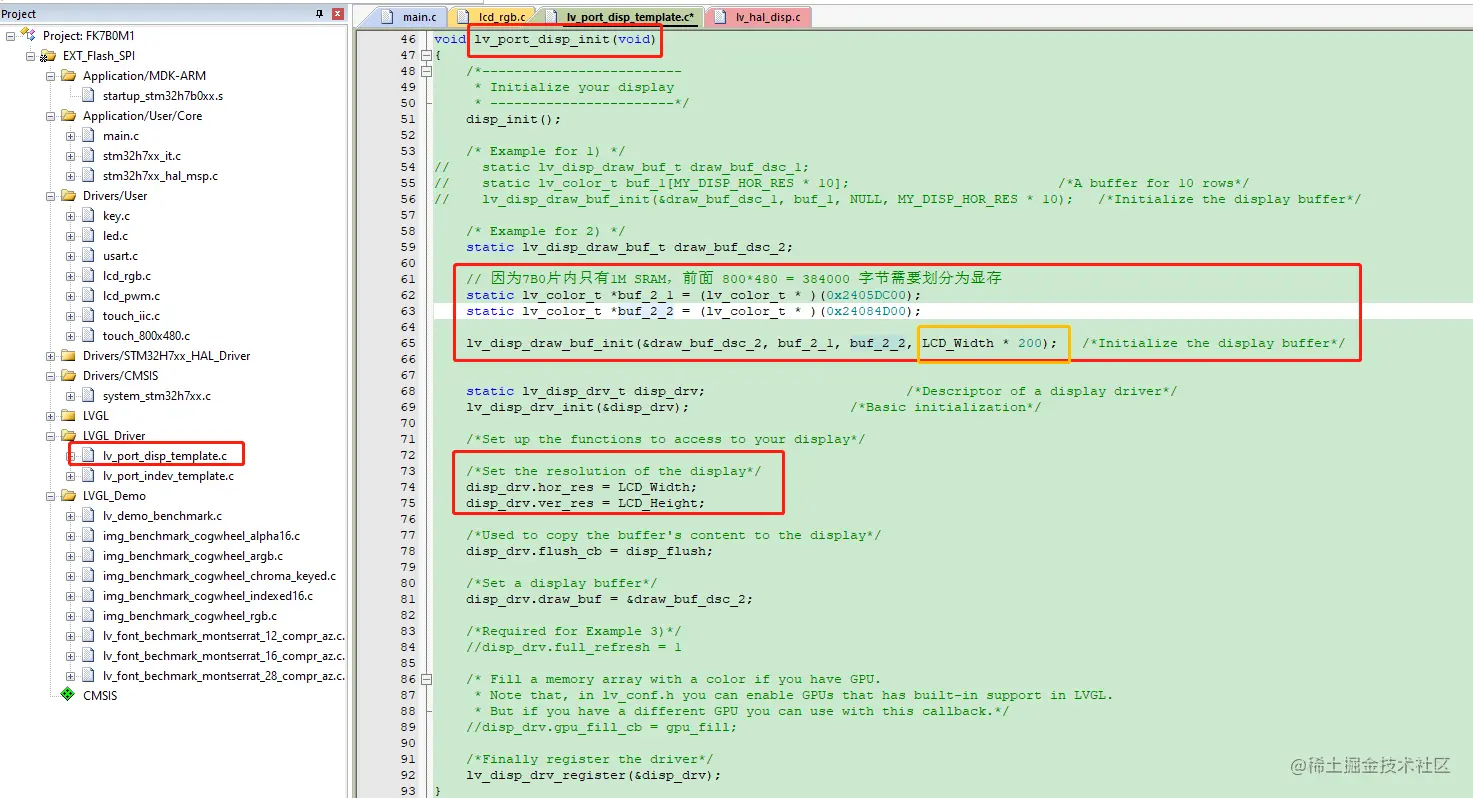

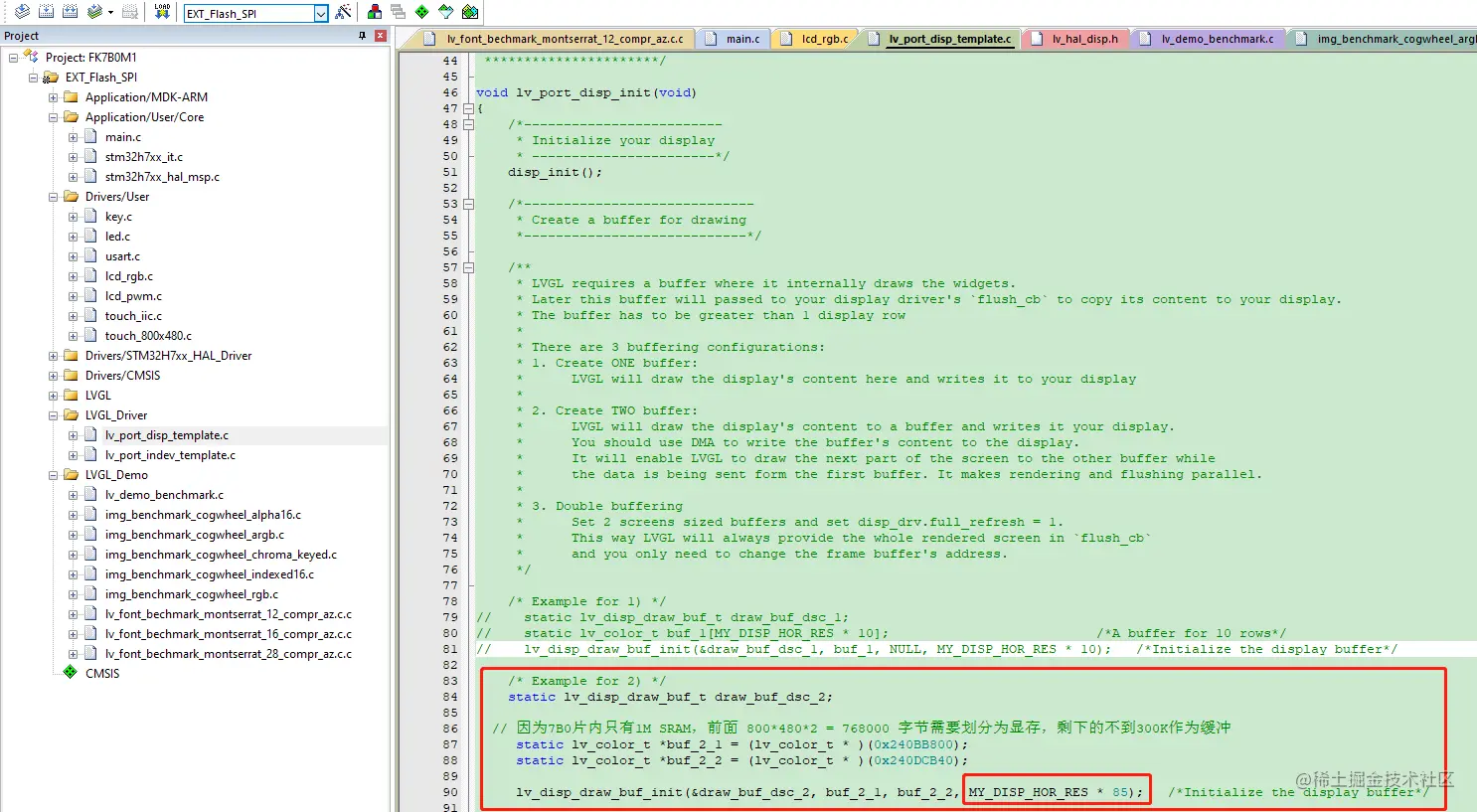

  • lv_port_disp_init image.png image.png

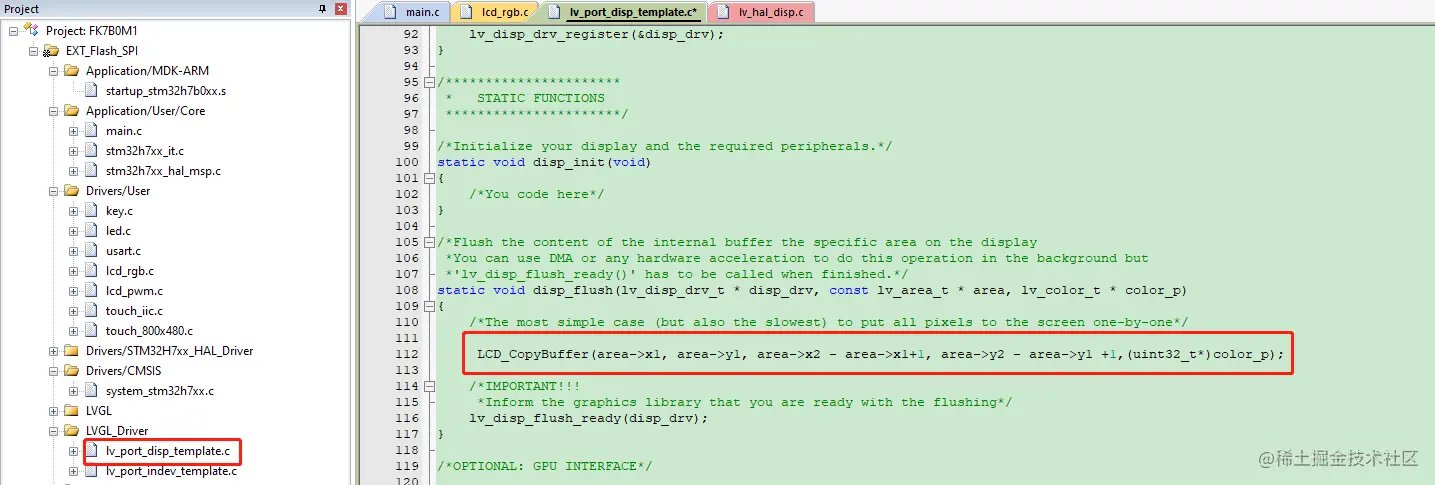

  • disp_flush image.png

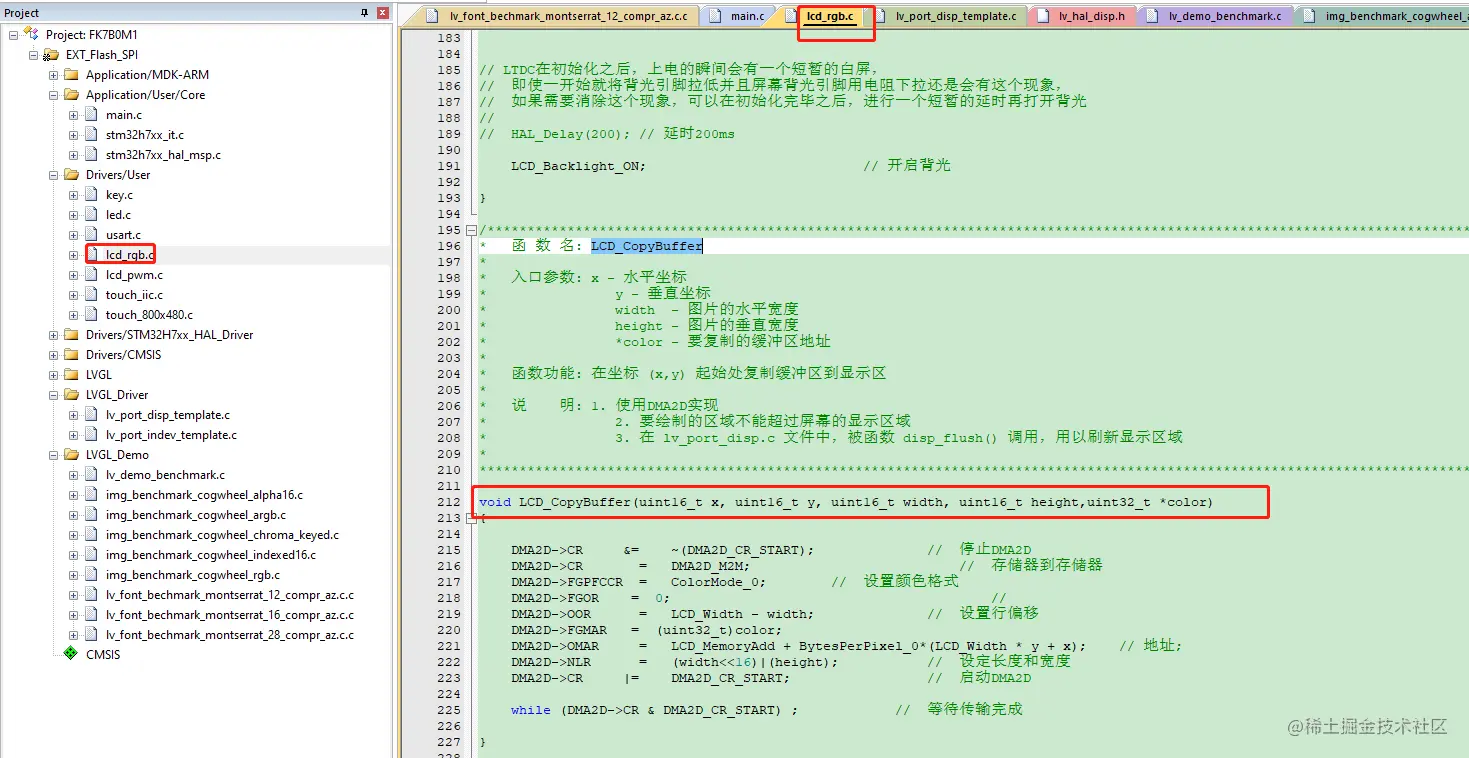

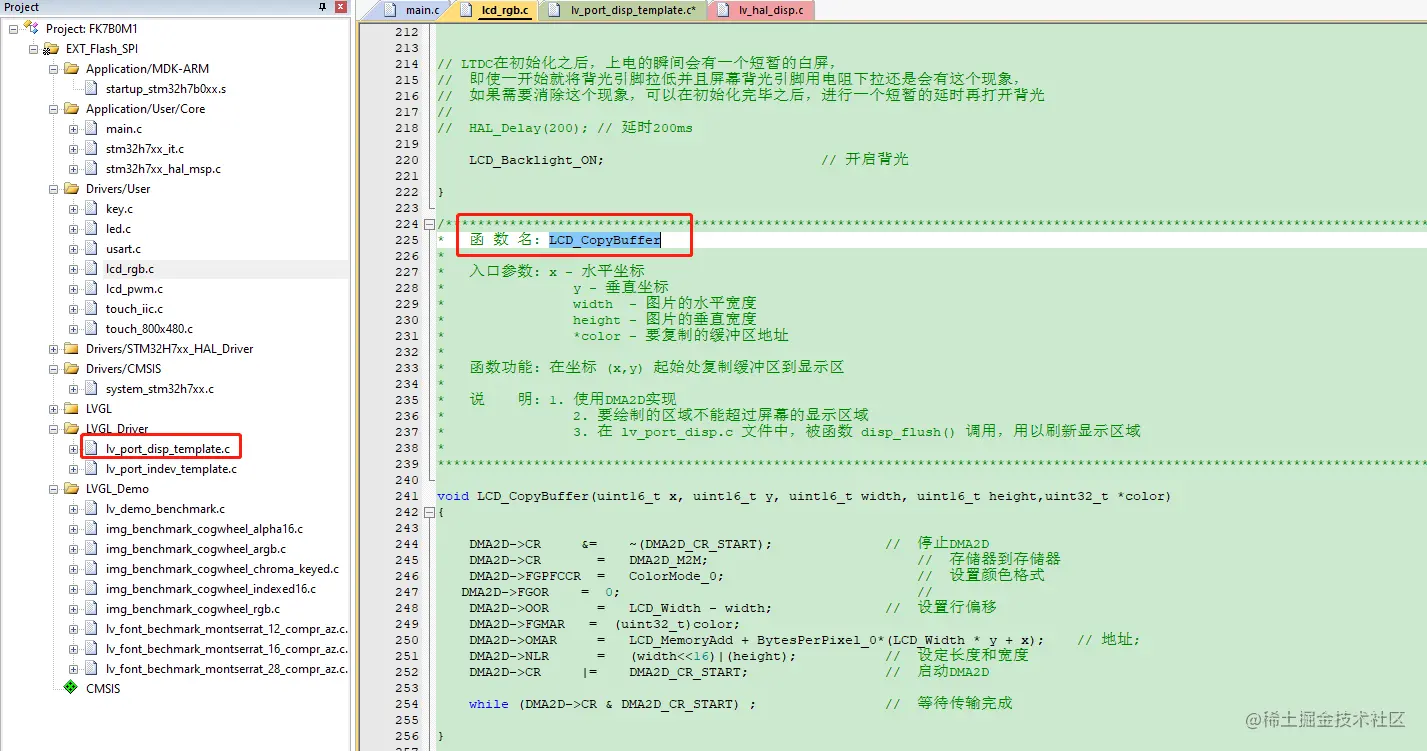

  • LCD_CopyBuffer image.png

4 LVGL LTDC液晶驱动移植（L8）-基于800x480分辨率

4.1 查找表基础知识

  • 查色表颜色索引 查色表颜色索引1.png

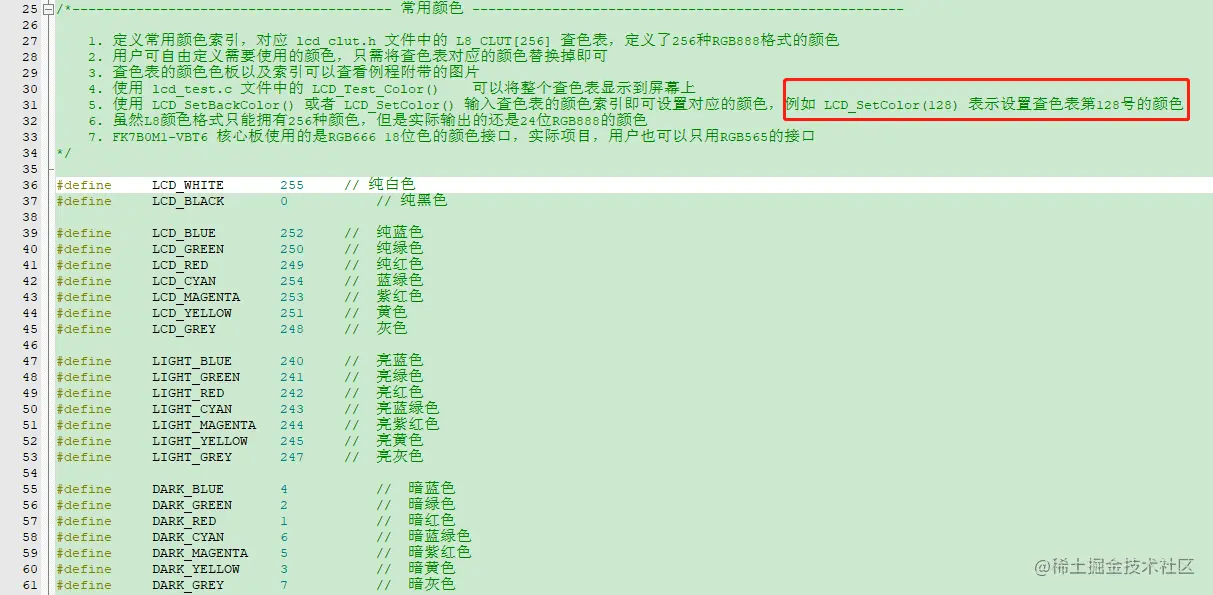

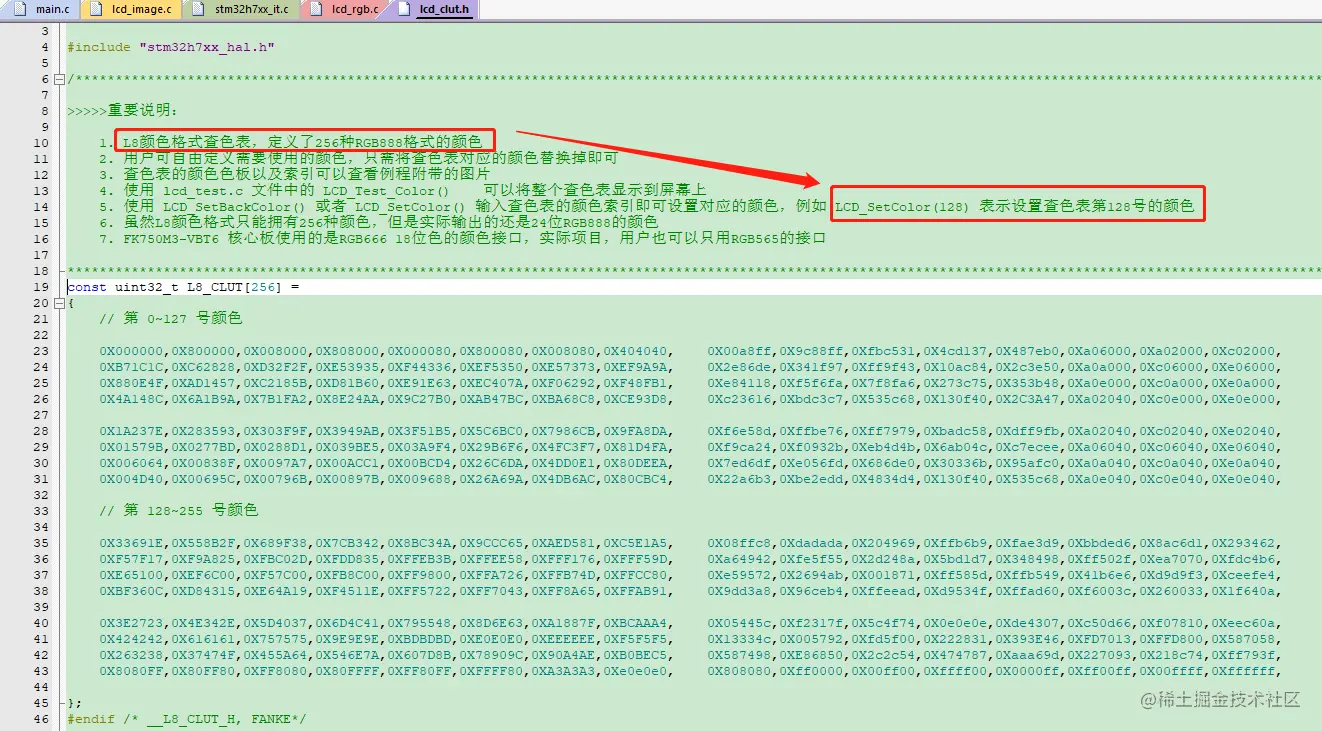

  • 索引表.h image.png
  • 使用查找表设置背景色方式 image.png image.png

4.2 LVGL LTDC液晶驱动移植（L8）

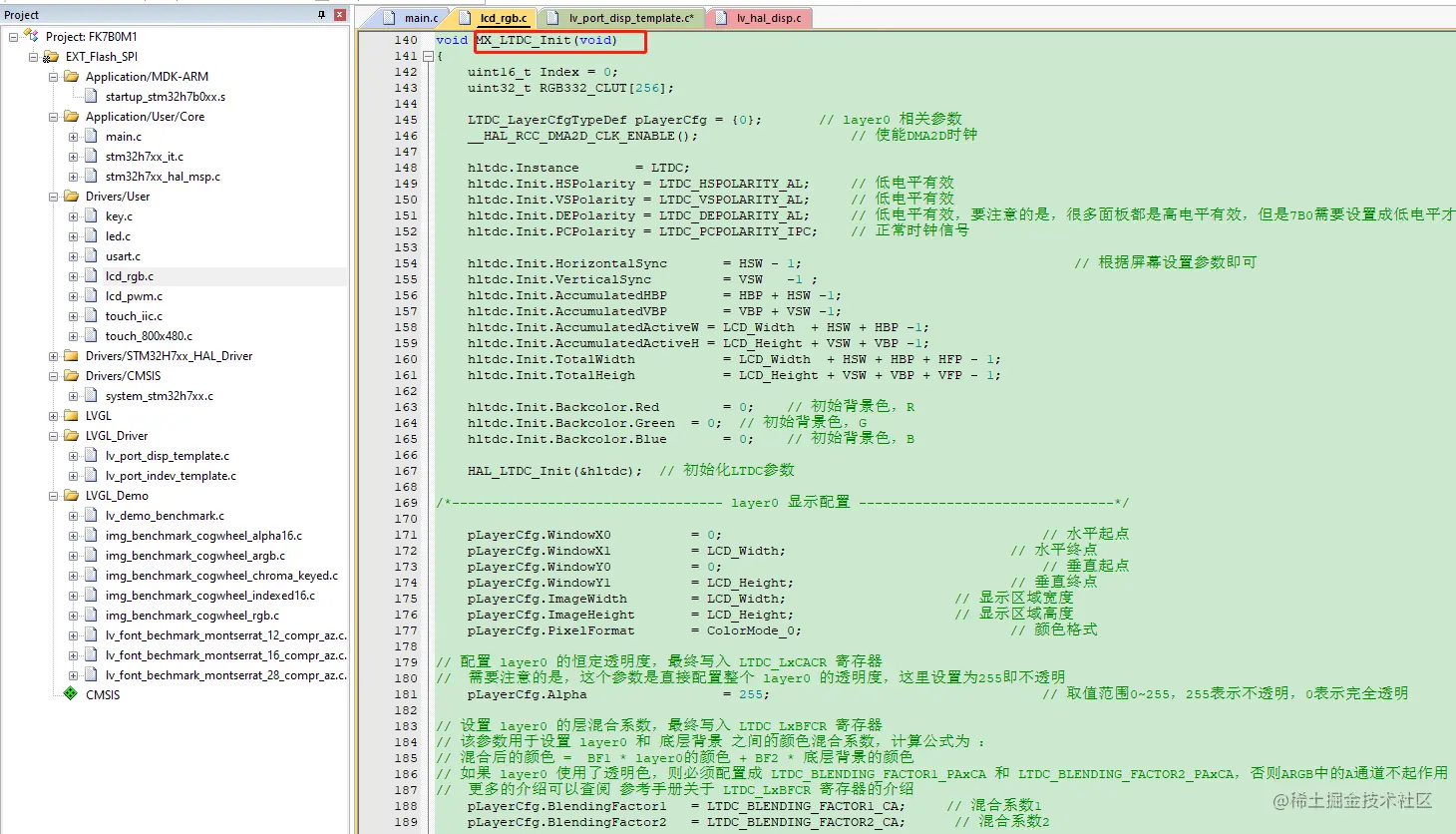

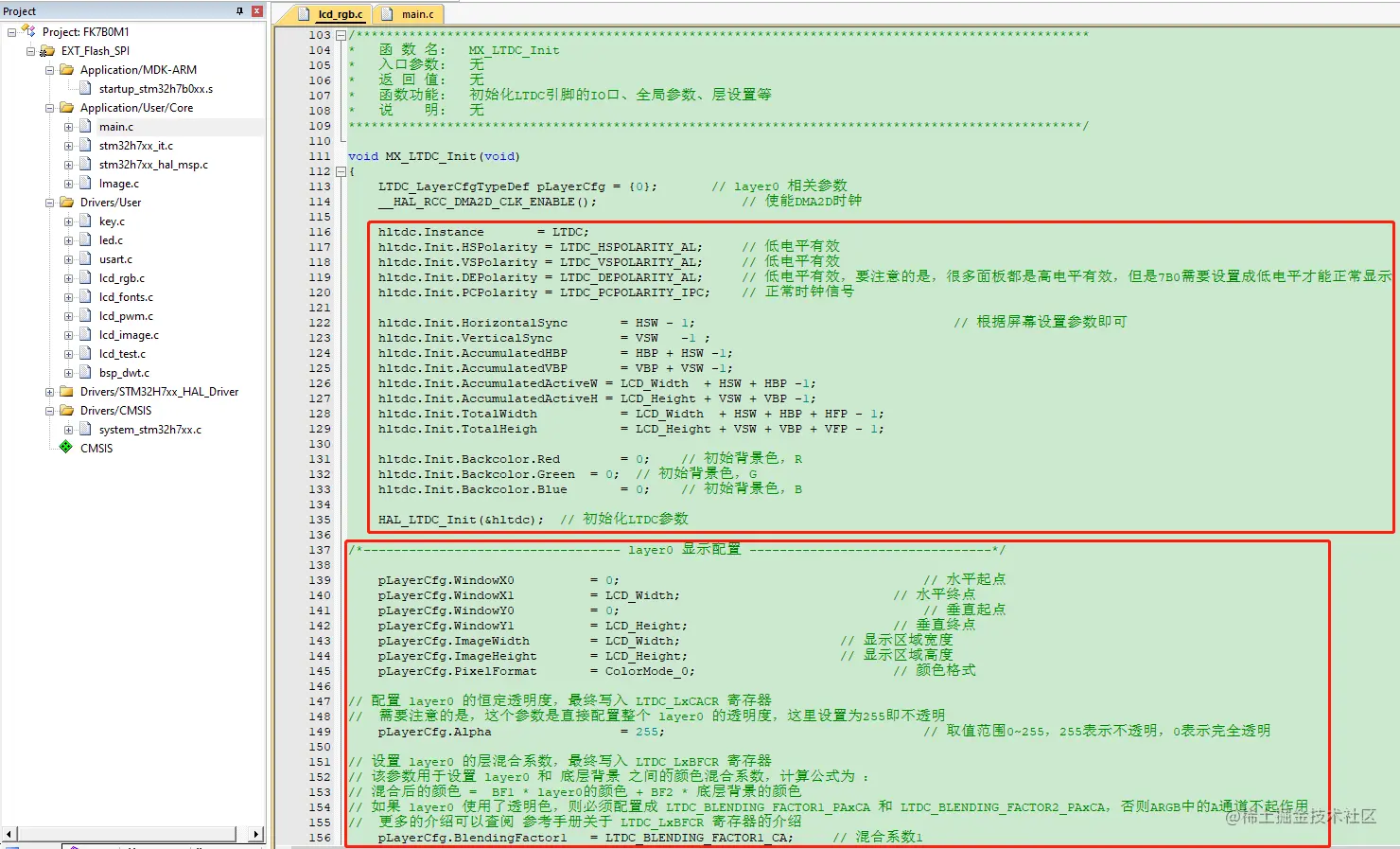

  • MX_LTDC_Init image.png image.png

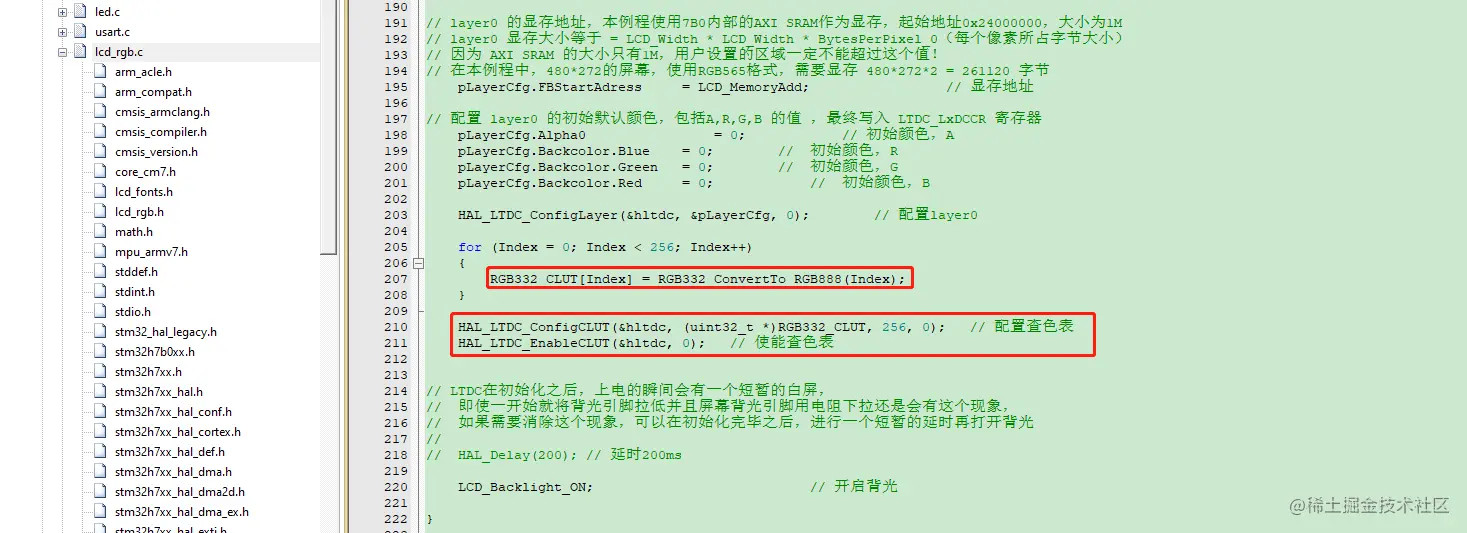

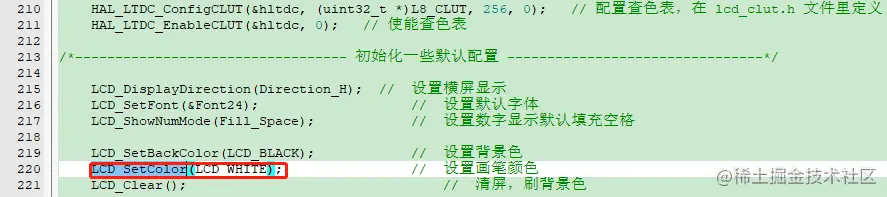

  • 查找表设置（此处将自动生成256个颜色） image.png image.png image.png
  • lv_port_disp_init image.png
  • disp_flush image.png
  • LCD_CopyBuffer image.png
