一、实验目的及要求

实验要求： 1.理解中点Bresenham算法原理； 2.能用中点Bresenham原理实现基本图形的正确绘制； 3.准确、完整的交互式设计。

二、实验仪器设备与软件环境

Windows 7以上操作系统 Microsoft Visual Studio 2010

三、实验过程及实验结果分析

（包括实验原理、步骤、数据、图表、结果及分析。软件类实验应写出程序代码；硬件类实验画出电路原理图（或逻辑框图）、列出实验数据，并对实验结果进行分析）主要实验步骤：创建新项目Test；同时添加点类，选择“添加”，添加类CP2,虚析构函数解决方案视图，P2.h：

class CP2
{
public:
	CP2();
	virtual ~CP2();
	CP2(double,double);
public:
	double x;
	double y;
};

解决方案视图,P2.cpp：

CP2::CP2()
{
	x=0.0;
	y=0.0;
}

CP2::~CP2()
{

}

CP2::CP2(double x,double y)
{
	this->x=x;
	this->y=y;
}

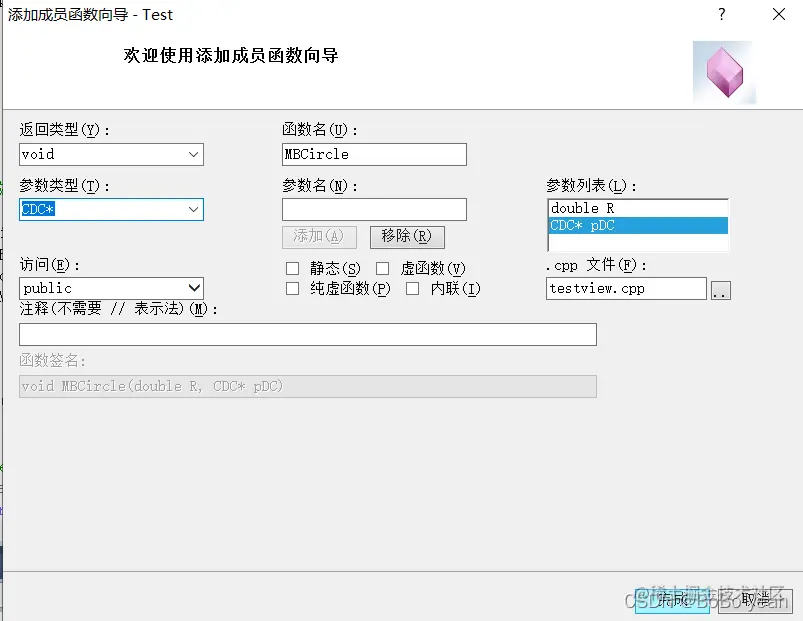

右键添加成员函数；添加圆中点Bresenham函数MBCircle(double R, CDC* Pdc) 继续添加第二个参数，函数返回类型、函数名都不变，参数类型：CDC*(此处为指针类型，不要漏掉*)，参数名：pDC，点击“添加”，再点击“完成”。在这里插入图片描述

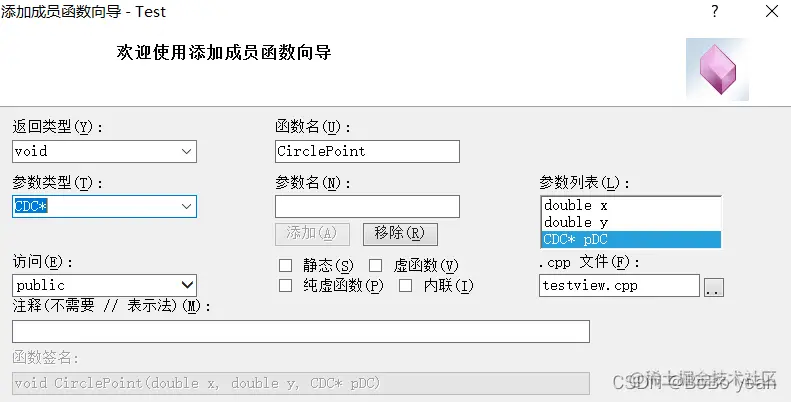

用上述步骤为视图类CTestView继续添加第二个成员函数： void CirclePoint(double x, double y, CDC* pDC); 结果如下图在这里插入图片描述

打开TestView.cpp,添加画圆函数MBCircle()和八分法画圆函数CirclePoint()

void CTestView::CirclePoint(double x, double y,CDC *pDC)
{
	CP2 pc=CP2((p0.x+p1.x)/2.0,(p0.y+p1.y)/2.0);
	COLORREF  clr=RGB(0,0,255);
	pDC->SetPixelV(Round(x+pc.x),Round(y+pc.y),clr);
	pDC->SetPixelV(Round(y+pc.x),Round(x+pc.y),clr);
	pDC->SetPixelV(Round(y+pc.x),Round(-x+pc.y),clr);
	pDC->SetPixelV(Round(x+pc.x),Round(-y+pc.y),clr);
	pDC->SetPixelV(Round(-x+pc.x),Round(-y+pc.y),clr);
	pDC->SetPixelV(Round(-y+pc.x),Round(-x+pc.y),clr);
	pDC->SetPixelV(Round(-y+pc.x),Round(x+pc.y),clr);
	pDC->SetPixelV(Round(-x+pc.x),Round(y+pc.y),clr);

}
void CTestView::MBCircle(double R,CDC *pDC)
{
	double x,y,d;
	d=1.25-R;x=0;y=R;
	for(x=0;x<=y;x++)
	{
		CirclePoint(x,y,pDC);
        if (d<0)
			d+=2*x+3;
        else
		{
			d+=2*(x-y)+5;
			y--;
		}
     }
}

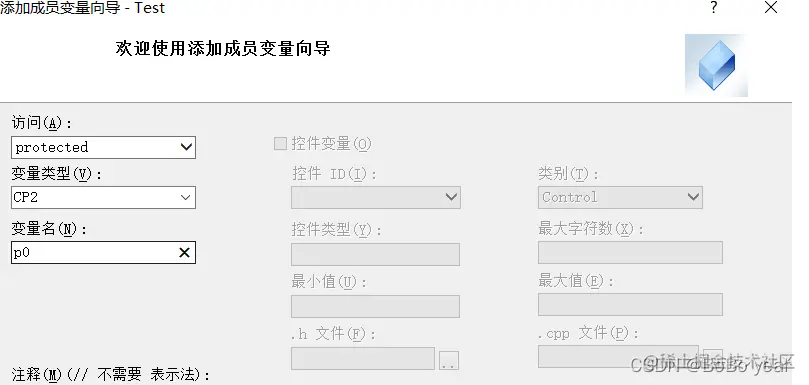

CTestView添加成员变量 1)打开类视图，右击要添加成员变量的类CTestView，选择添加/添加变量 2)依次添加三个变量类型和名字。此时，在CTestView.h中出现了三个新增变量的声明在这里插入图片描述此时，在CTestView.h中出现了三个新增变量的声明

protected:
	CP2 p0;
	CP2 p1;
CRect rect;

3）在TestView.h开头添加 #include “P2.h” 4）在Testview.cpp开头添加下面三项阴影部分

#include "TestDoc.h"
#include "TestView.h"
#include "math.h"
#define  PI 3.1415926
#define Round(d) int(floor(d+0.5))

编辑鼠标响应函数类视图，视图类CTestView, 类向导

2点击“消息”，双击WM_LBUTTONDOWN，选择右侧处理程序OnLButtonDown，点击编辑代码 OnLButtonDown函数：

void CTestView::OnLButtonDown(UINT nFlags, CPoint point)
{
	p0.x=point.x;
	p0.y=point.y;
	p0.x=p0.x-rect.Width()/2;
	p0.y=rect.Height()/2-p0.y;
	CView::OnLButtonDown(nFlags, point);
}

继续添加ONLButtonUP，步骤同上。双击WM_LBUTTONUP,

函数OnLButtonUP：

void CTestView::OnLButtonUp(UINT nFlags, CPoint point)
{	p1.x=point.x;
	p1.y=point.y;
	CDC *pDC=GetDC();                                   	pDC->SetMapMode(MM_ANISOTROPIC);
	pDC->SetWindowExt(rect.Width(),rect.Height());
	pDC->SetViewportExt(rect.Width(),-rect.Height());   	pDC->SetViewportOrg(rect.Width()/2,rect.Height()/2);
	rect.OffsetRect(-rect.Width()/2,-rect.Height()/2);
	p1.x=p1.x-rect.Width()/2;
	p1.y=rect.Height()/2-p1.y;
	double r=sqrt((p1.x-p0.x)*(p1.x-p0.x)+(p1.y-p0.y)*(p1.y-p0.y))/2.0;
	MBCircle(r,pDC);
	ReleaseDC(pDC);
	CView::OnLButtonUp(nFlags, point);
}

void CTestView::OnDraw(CDC* /*pDC*/)
{
	CTestDoc* pDoc = GetDocument();
	ASSERT_VALID(pDoc);
	if (!pDoc)
		return;
	GetClientRect(&rect);
}

实验结果：

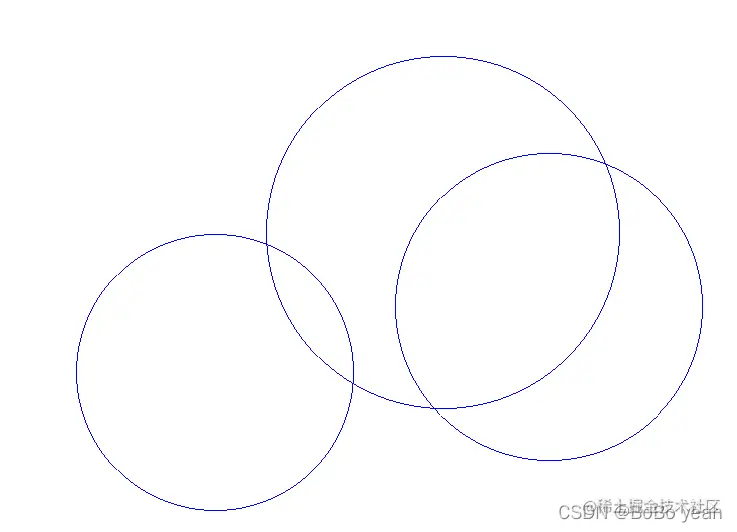

在这里插入图片描述
