这是我参与「第三届青训营 -后端场」笔记创作活动的的第11篇笔记

微服务架构介绍

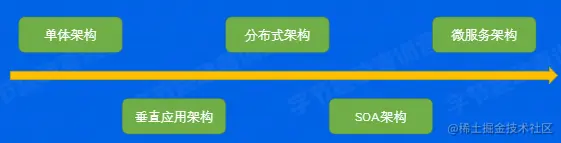

系统架构演变历史

  • 为什么系统架构需要演进?
  • 互联网的爆炸性发展
  • 硬件设施的快速发展
  • 需求复杂性的多样化
  • 开发人员的急剧增加
  • 计算机理论及技术的发展


单体架构

all in one process

优势:

  1. 性能最高
  2. 冗全小 劣势:
  3. dabug困难
  4. 模块相互影响
  5. 模块分工、开发流程

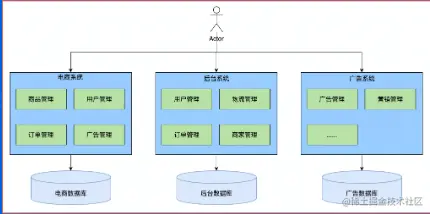

垂直应用架构

按照业务线垂直划分

优势:

  1. 业务独立开发维护 劣势:
  2. 不同业务存在几余
  3. 每个业务还是单体

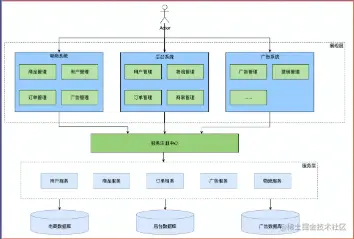

分布式架构

抽出业务无关的公共模块

优势:

  1. 业务无关的独立服务 劣势:
  2. 服务模块bug可导致全站瘫痪
  3. 调用关系复杂
  4. 不同服务冗余

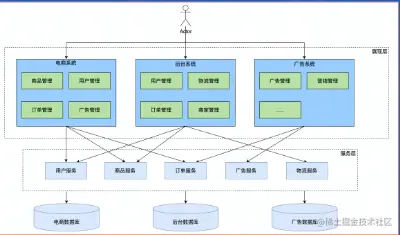

SOA架构(Service Oriented Architecture)

面向服务

优势:

  1. 服务注册 劣势:
  2. 整个系统设计是中心化的
  3. 需要从上至下设计
  4. 重构困难


微服务架构

彻底的服务化

优势:

  1. 开发效率
  2. 业务独立设计
  3. 自下而上
  4. 故障隔离 劣势:
  5. 治理、运维难度
  6. 观测挑战
  7. 安全性
  8. 分布式系统

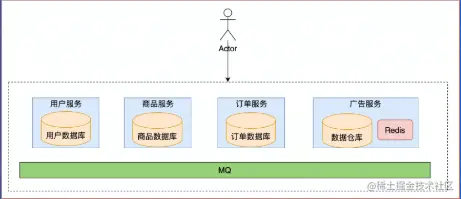

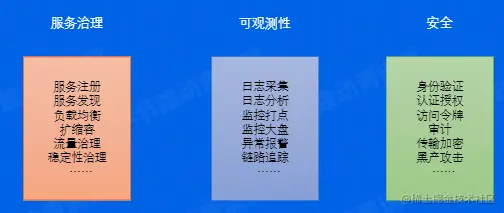

微服务架构核心要素


总结

  • 系统架构的演变历史
  • 微服务架构的整体概览
  • 微服务架构中的核心要素

微服务架构原理及特征

基本概念

服务(service)
    一组具有相同逻辑的运行实体。
实例(instance)
    一个服务中，每个运行实体即为一个实例。
实例与进程的关系
    实例与进程之间没有必然对应关系，可以一个
    实例可以对应一个或多个进程(反之不常见)。
集群(cluster)
    通常指服务内部的逻辑划分，包含多个实例。
常见的实例承载形式
    进程、VM、 k8s pod----
有状态/无状态服务
    服务的实例是否存储了可持久化的数据
    (例如磁盘文件)。


如果把HDFS看做一组微服务

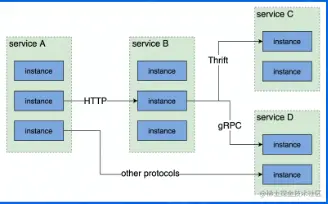

  • 服务间通信 对于单体服务，不同模块通信只是简单的函数调用。

对于微服务，服务间通信意味着网络传输。

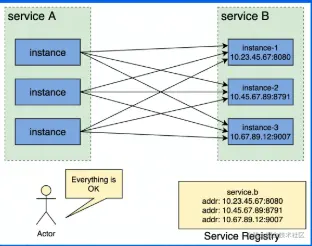

服务注册及发现

在代码层面，如何指定调用个目标服务的地址

DNS?

  • 本地DNS存在缓存，导致延时。
  • 负载均衡问题。
  • 不支持服务实例的探活检查。
  • 域名无法配置端口。


解决思路:新增一个统一的服务注册中心，用于存储服务名到服务实例的映射。

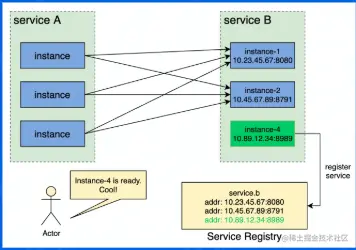

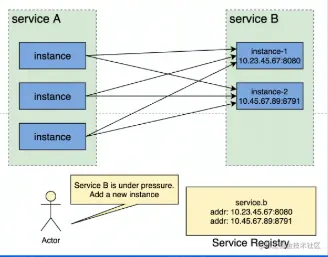

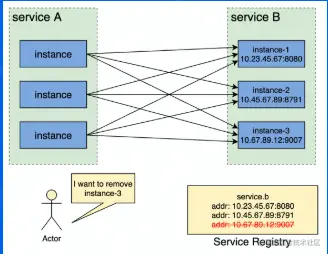

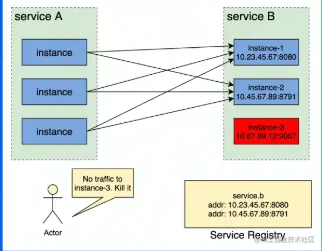

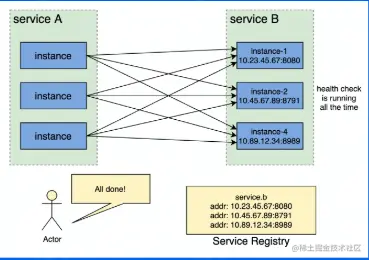

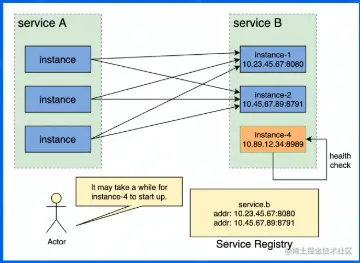

服务实例上线及下线过程

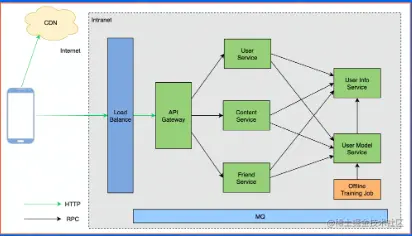

流量特征

  • 统一网关入口
  • 内网通信多数采用RPC
  • 网状调用链路


  • 微服务架构中的基本组件及术语
  • 服务注册及发现
  • 无损的服务实例上下线流程
  • 微服务架构中的基本流量特征

核心服务治理功能

服务发布

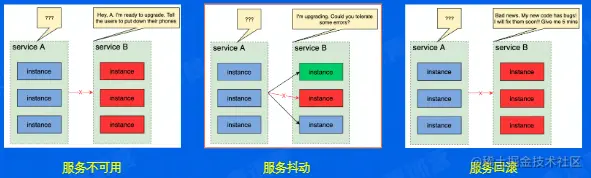

服务发布的特点


蓝绿部署



简单，稳定 但需要两倍资源


灰度发布 (金丝雀发布)

金丝雀(canary) 对瓦斯及其敏感，17世纪时，英国旷工在下井前会先放入一只 金丝雀，以确保矿井中没有瓦斯。



流量治理

在微服务架构下，我们可以基于地区、集群、实例、请求等维度，对端到端流量的路由路径进行精确控制。


负载均衡

负载均衡(LoadBalance) 负责分配请求在每个下游实例上的分布。


常见的LB策略
Round Robin
Random
Ring Hash
Least Request

稳定性治理

　线上服务总是会出问题的，这与程序的正确性无关。

  • 网络攻击
  • 流土突增
  • 机房断电
  • 光纤被挖
  • 机器故障
  • 网络故障
  • 机房空调故障

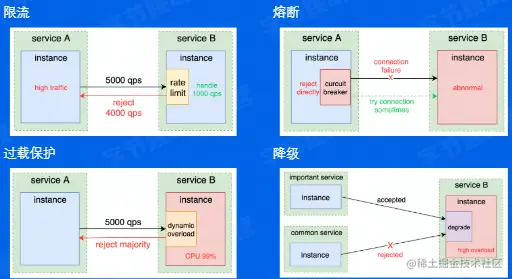

微服务架构中典型的稳定性治理功能



总结

  • 服务发布:蓝绿部署、灰度发布
  • 基于地区、集群、实例、请求等维度的流量治理功能
  • 几种常见的负载均衡策略
  • 微服务架构中的稳定性治理功能

字节跳动服务治理实践

重试的意义

本地函数调用

可能有哪些异常?

  • 参数非法
  • OOM （OutOf Memory）
  • NPE (Null Pointer Exception)
  • 边界case
  • 系统崩坏
  • 死循环
  • 程序异常退出


远程函数调用

可能有哪些异常?

  • 网络抖动
  • 下游负载高导致超时
  • 下游机器宕机
  • 本地机器负载高，调度超时
  • 下游熔断、限流


降低错误率

  • 假设单次请求的错误概率为0.01,那么连续两次错误概率则为0.0001。 降低长尾延时
  • 对于偶尔耗时较长的请求,重试请求有机会提前返回。 容忍暂时性错误
  • 某些时候系统会有哲时性异常(例如网络抖动),重试可以尽量规避。 避开下游故障实例
  • 一个服务中可能会有少量实例故障(例如机器故障),重试其他实例可以成功。

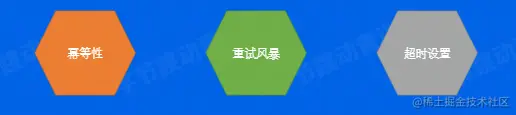

重试的难点

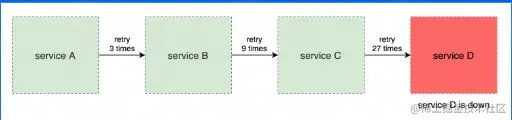

重试风暴


重试策略

限制重试比例 设定一个重试比例阈值(例如1%)重试次数占所有请求比例不超过该阈值。

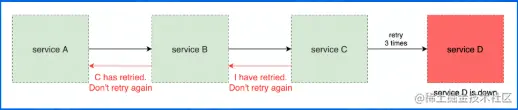

防止链路重试

链路层面的防重试风暴的核心是限制每层都发生重试，理想情况下只有最下一层发生重试。可以返回特殊的status表明"请求失败,但别重试"


Hedged requests 对于可能超时(或延时高)的请求，重新向另一个下游实例发送一个相同的请求， 并等待先到达的响应。

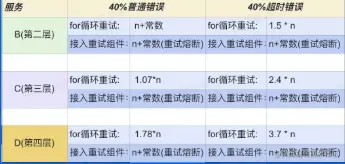

重试效果验证

实际验证经过上述重试策略后，在链路上发生的重试放大效应


总结

  • 重试的意义及难点
  • 应对重试风暴的策略
