UML 类图的作用
- 需求指导设计，设计指导开发
- 开发之前，写技术方案设计文档，并评审
- UML 类图就是一个重要的工具和表达方式。如果你和同事都熟悉 UML 类图，那会减少很多沟通成本，不用看代码就可以知道你的代码结构，核心属性和方法。
画 UML 类图推荐使用processon在线工具
单个类
三个区域
- 类名
- 属性
- 方法
权限描述
+public#protected-private
类图的几种关系
- 实现: 实现接口
- 泛化: 继承
- 关联: A 是 B 的一个属性
- 聚合 - 整体包含部分，部分可以脱离整体单独存在
- 组合 - 整体包含部分，部分不可脱离整体
- 依赖 - 不是属性，函数参数、返回值
【注意】聚合、组合、依赖，都属于关联关系，更加细化了。日常工作中没必要区分那么细致，都当做关联关系即可。
实现接口
注意：TS 的 interface 和 Java 的不一样，TS 有属性，而 Java 的没有属性，而 UML 类图是依据 Java 语法而画的（没有属性区域）。
接口的类图上面需要用<<interface>>来表示这是一个接口，然后 class Person 实现了接口IPerson

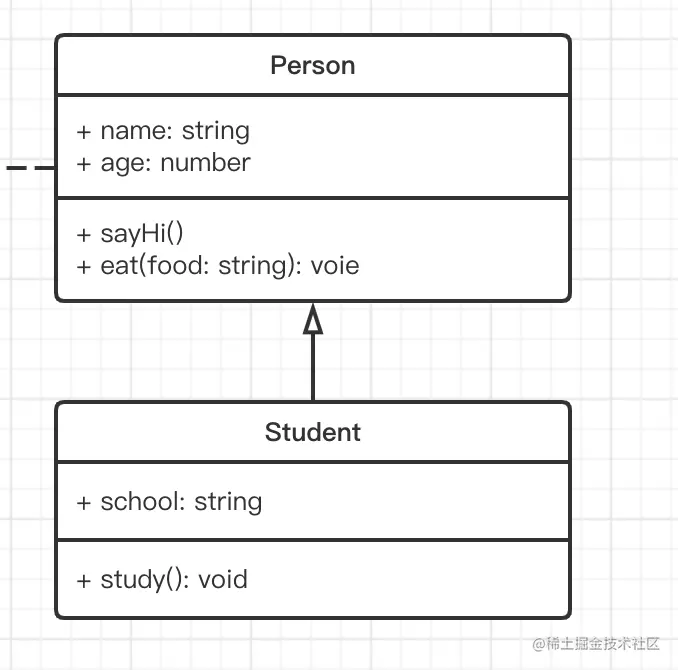

泛化 - 继承父类

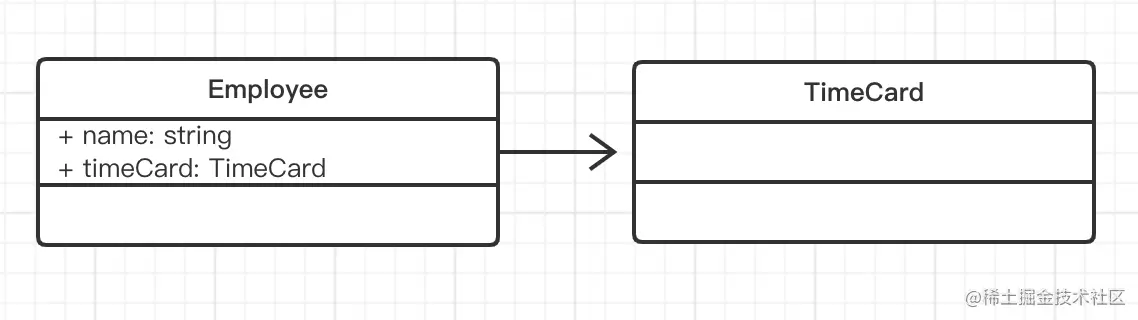

关联

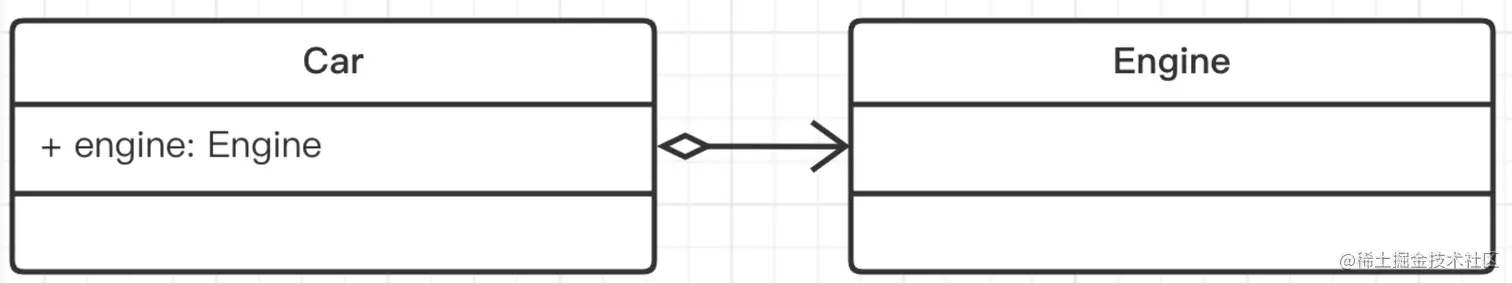

聚合 整体包含部分，部分可以脱离整体单独存在。汽车包含引擎，同时引擎是可以单独存在的。

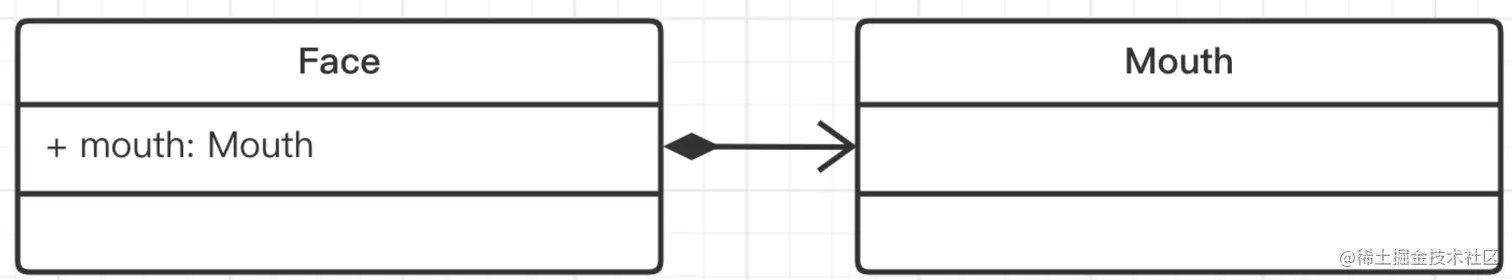

组合
整体包含部分，部分不可脱离整体。脸包含嘴巴，但是嘴巴不能单独存在。
依赖
不是属性，是函数参数、返回值。
