树

百度百科：

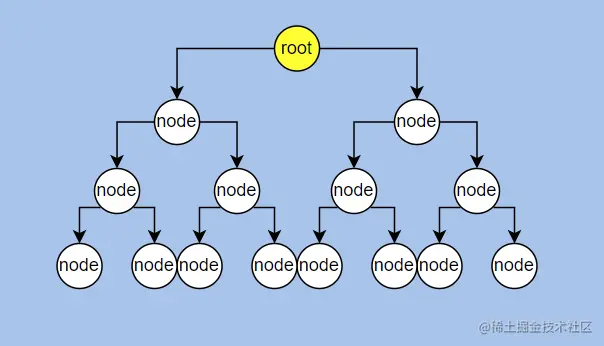

树是一种数据结构，它是由n(n≥0)个有限节点组成一个具有层次关系的集合。把它叫做“树”是因为它看起来像一棵倒挂的树，也就是说它是根朝上，而叶朝下的。它具有以下的特点：

每个节点有零个或多个子节点；没有父节点的节点称为根节点；每一个非根节点有且只有一个父节点；除了根节点外，每个子节点可以分为多个不相交的子树。

基本概念

节点【node】

每个元素称为节点

根节点【root】

特殊的节点，其没有父节点。

子节点

又称为孩子节点。

节点的度

一个节点含有的子节点的个数称为该节点的度；

叶子节点

特殊的子节点，其节点度为0

树的度

根节点的度

节点层次

根为第1层，根的子节点为第2层。。。。

节点深度和高度

深度：从根节点到该节点的路径长，这里没必要纠结是否从0开始

高度：从该节点到叶子节点的最大长度，这里没必要纠结是否从0开始

树的高度或深度

最大的节点层次。

分类

根据一个节点最多有几个“叉”，即最多有几个子节点，我们可以对树进行分类。常用的是二叉树；超过“二叉”的树，一般统称为多叉树。

二叉树

树的任意节点最多有两个子节点。

满二叉树

树的任意一层非叶子节点都是满的，那么称为满二叉树。


完全二叉树

叶子节点都在最底下两层，最后一层的叶子节点都靠左排列，并且除了最后一层，其他层的节点个数都要达到最大，这种二叉树叫做完全二叉树。

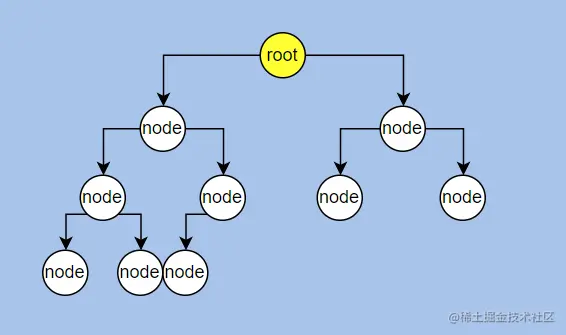

image-20220517204542560.png 或

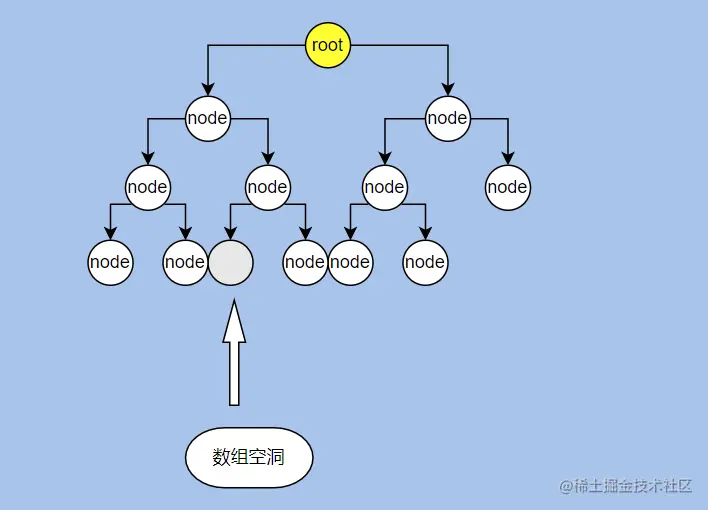

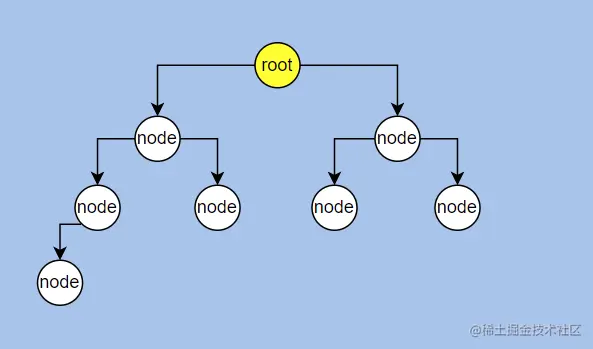

image-20220517204558059.png 这样的不是完全二叉树：


堆

堆是一个完全二叉树。

由于其特别的排序规则，完全可以用数组的新式表现出来。比如说某个父节点下标为 n，那么它的两个子节点分别为2n+1和2n+2。

例子：比如PriorityQueue

二叉查找树（BST）

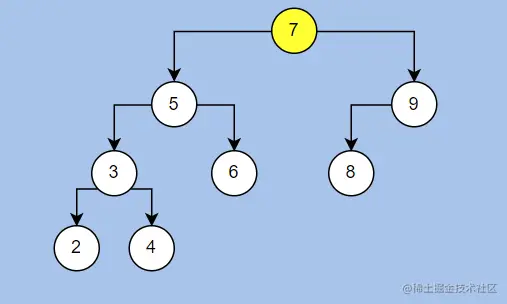

又叫二叉排序树。树中的任意一个节点，其左子树中的每个节点的值，都要小于这个节点的值，而右子树节点的值都大于这个节点的值。

其查找原理类似于有序数组中的二分查找。

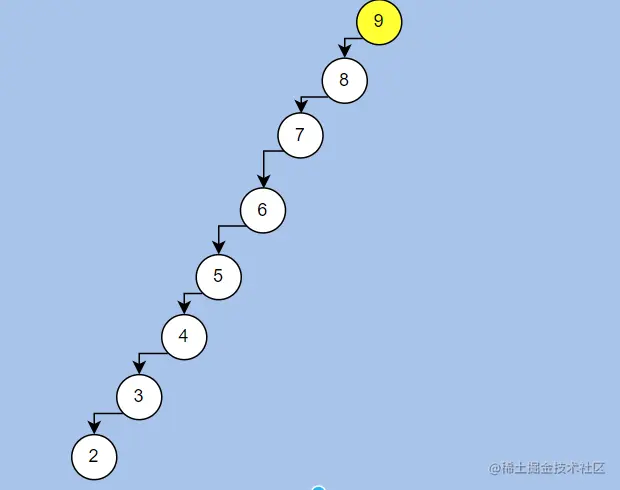

特别地：如果插入顺序是 9、8、7、6.。。。。时，二叉查找树会退化成链表：


平衡二叉树

平衡二叉树的定义：二叉树中任意一个节点的左右子树的高度相差不能大于 1。

平衡二叉查找树(AVL)

其实在大部分情况下平衡二叉树就指的是平衡二叉查找树。

为了防止二叉查找树退化为链表，导致查询的效率大幅下降，所以又发明了平衡二叉查找树。平衡二叉查找树在二叉查找树的定义上又增加了1点，规定二叉查找树中任意一个节点的左右子树的高度相差不能大于 1。

平衡二叉树实现的大部分过程和二叉查找树是一样的（学平衡二叉树之前一定要会二叉查找树），区别就在于插入和删除之后要写一个旋转算法去维持平衡，维持平衡需要借助一个节点高度的属性。

例子

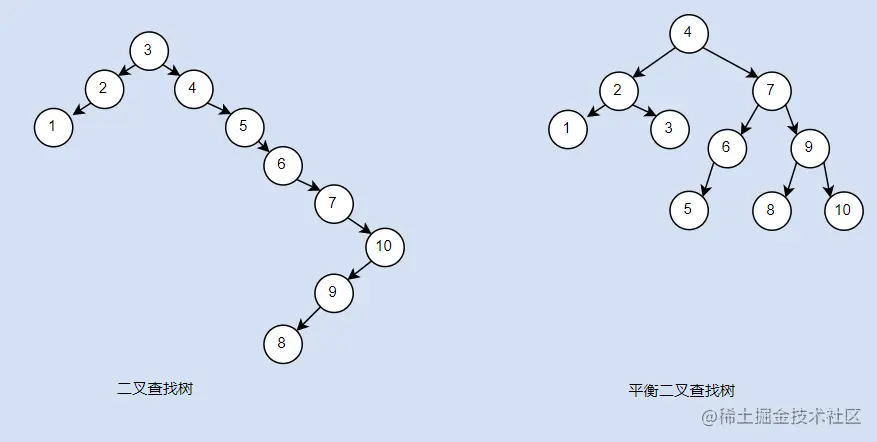

现在有一数组：a[10] = {3, 2, 1, 4, 5, 6, 7, 10, 9, 8}需要构建成一个二叉查找树，如左图，这是一个深度为8的二叉树，对于查找性能对比链表没有明显提升。因此需要构建为如右图所示高度为4的平衡二叉树。


名词

二叉树的平衡因子

将二叉树上结点的左子树深度减去右子树深度的值称为平衡因子BF

最小不平衡子树

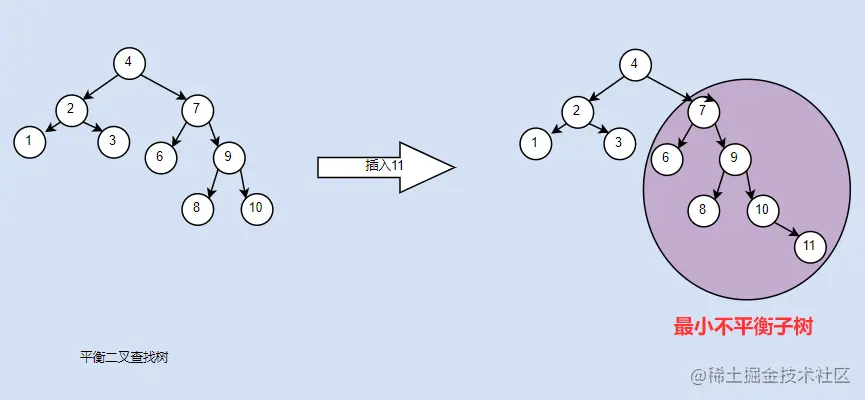

距离插入结点最近的，且平衡因子的绝对值大于1的结点为根的子树，称为最小不平衡子树。如下图例子。


平衡二叉查找树特点
  • 平衡二叉树前提是一个二叉查找树
  • 任意节点的平衡因子不超过1
  • 任意节点的平衡因子大于1，那么该树不是平衡二叉查找树
平衡二叉查找树插入原理

根据平衡二叉查找树的特点，在进行插入操作时，需要考虑节点深度问题，如果插入操作后不做处理，就会很容易破坏平衡性。

旋转问题

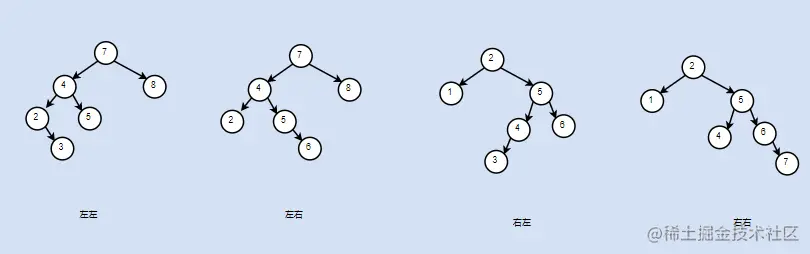

在首次出现最小不平衡子树的时候，这颗二叉树就已经不平衡了，并且只需要处理这颗最小不平衡子树即可解决该二叉树的平衡问题。根据高度特点，大概分为以下四种情况：


左左和右右这两种情况是对称的只需要进行一次旋转就可以。左右和右左也是对称的这两种情况需要旋转两次。

单旋转

单旋转是针对左左和右右这两种情况的。

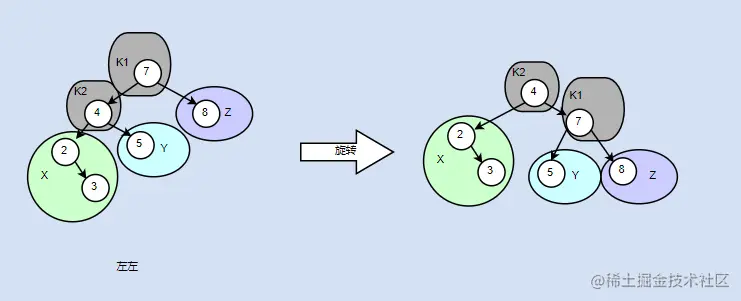

首先找到最小不平衡子树，对应的根节点k1。为了使树恢复平衡，①我们把k2作为新的根节点②原先的根节点k1大于k2，我们可以把k1作为k2的右子树，③而Y大于k2但是小于k1，所以可以把Y作为k1的左子树。

右旋：原理就是左子树高度减一，右子树深度加一。这样一棵不平衡树，就转换成了一颗平衡树。

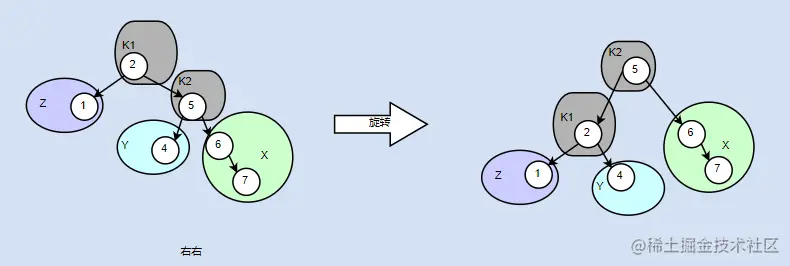

右右是同样的道理，进行左旋。


双旋转

对于左右和右左这两种情况，也是对应的，都需要旋转两次。先进行一次右旋转变为左左情况，再进行一次旋转变为平衡二叉树。


右左也是一样的道理


红黑树
简介

红黑树中的节点，一类被标记为黑色，一类被标记为红色，它是一种不严格的平衡二叉查找树。它要满足这样几个要求：

  • ①节点是红色或者黑色（一般用boolean）

  • ②根节点是黑色的

  • ③每个叶子节点都是黑色的空节点（NIL）

    使用NIL填充叶子节点

  • ④每个红色节点的两个子节点都是黑色的，也就是说没有连续的两个红色节点

  • ⑤任意节点到其叶子节点的所有路径，包含黑色节点数量一致

这就是一个红黑树：


左右旋

参考，平衡二叉查找树。

插入原理

首先明确一点，插入节点的初始化状态一定是红色的。

如果插入的节点为黑色的话，需要大量的操作来维持红黑树的特性⑤。

情况一：插入位置为根节点

直接涂黑。

情况二：插入位置的父节点为黑色的

此刻不会破坏红黑树特性，不用做任何调整

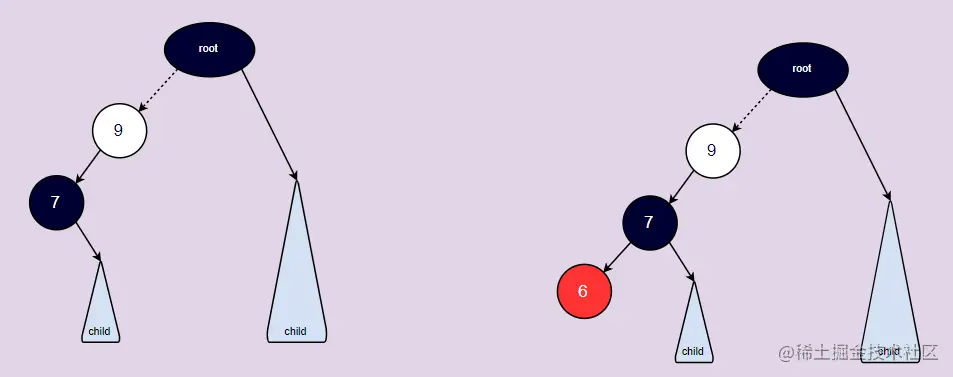

情况三：插入位置的父节点为红色的

情况1：插入位置的父节点的兄弟节点为黑色

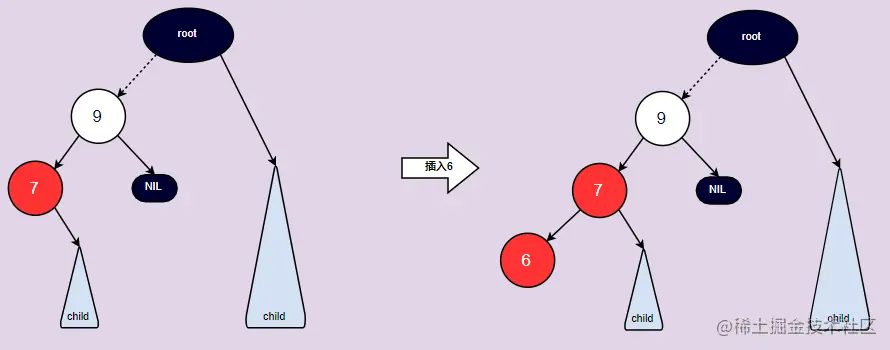

情况a:插入位置，为父节点左支


这样就违反了性质④。我们可以通过对节9点进行右旋同时将节点9和节点7的颜色进行互换，这样就变成了：


情况b:插入位置，为父节点右支

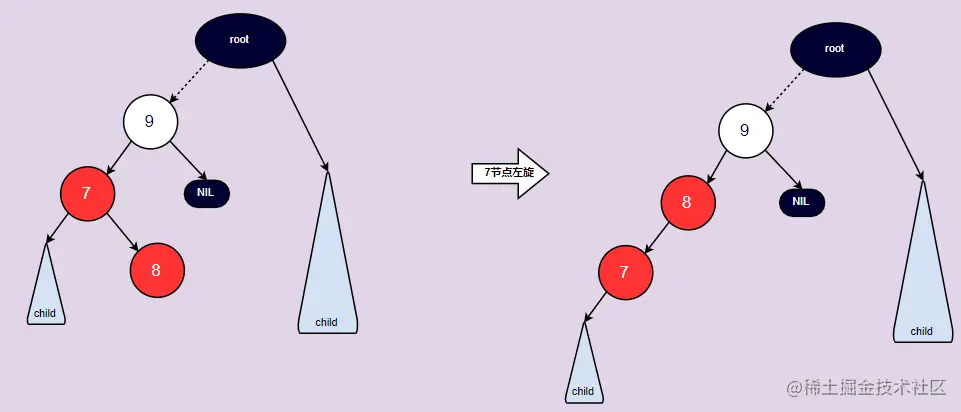

image-20220519222638926.png 同样的违反了性质④。我们可以先对父节点进行左旋。

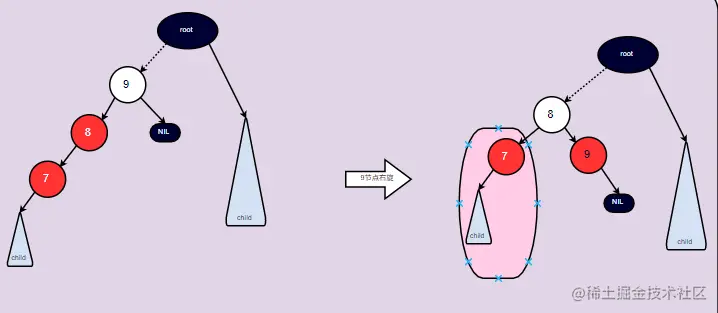

再进行右旋：


多叉树

Trie树又叫字典树、前缀树（Prefix Tree） 、单词查找树 或 键树

Trie 树，也叫“字典树”。它是一种专门处理字符串匹配的数据结构，用来解决在一组字符串集合中快速查找某个字符串的问题。Trie 树的本质，就是利用字符串之间的公共前缀，将重复的前缀合并在一起。

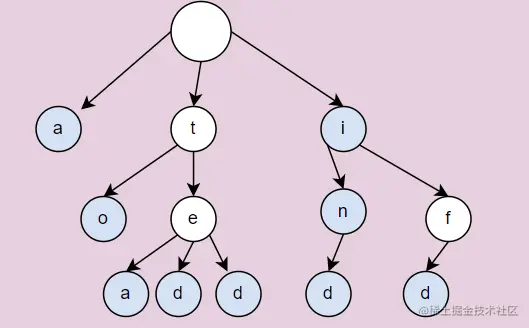

用trie表示一个集合：{“a”, “to”, “tea”, “ted”, “ten”, “i”, “in”, “ind”,“ifd”}

有颜色的节点代表，该节点即其所有主先节点可以构成一个字符串。
