近几年随着模拟摄像机被网络摄像机以及高清同轴摄像机取代，在光纤传输层，之前使用量比较大的视频光端机也逐渐被光纤收发器、POE交换机、网络交换机等网络光通信设备取代掉。目前市场上音频、数据、开关量、电话、对讲等信号依然可以通过光端机来进行传输。那么，监控系统中几种常见的光端机传输方案拓扑图你是否有所了解呢？
几种常见的光端机应用方案图
视频光端机
近几年随着模拟摄像机被网络摄像机以及高清同轴摄像机取代，视频光端机也逐渐使用的越来越少，目前市场需求越来越少，使用的也多为老项目维护用。

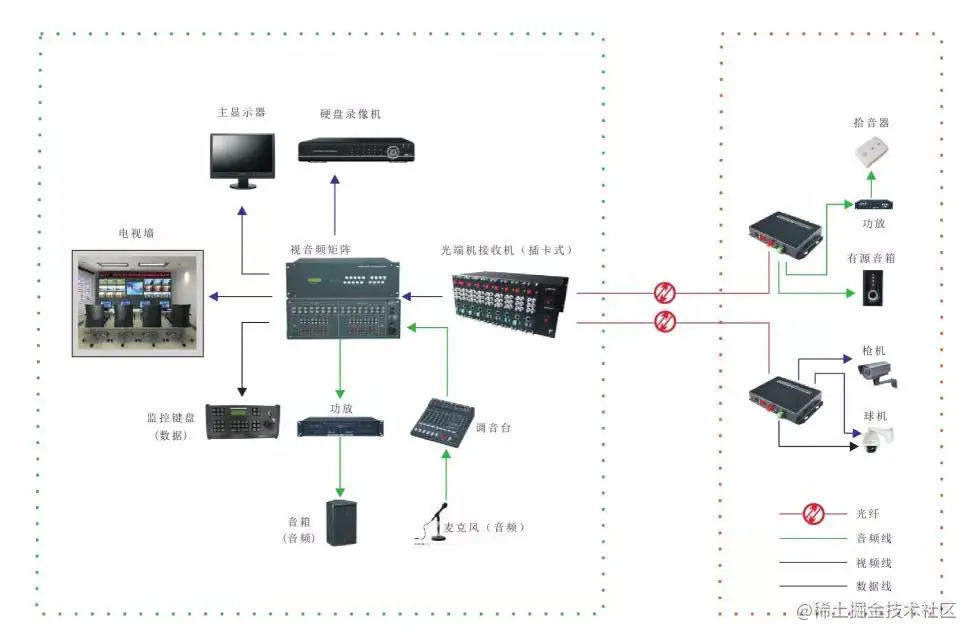

视频光端机传输方案拓扑图
音频光端机
音频光端机主要用于广播和监听传输层，通过光纤，可以在保证音色不失真的前提下，大大延长了传输距离。

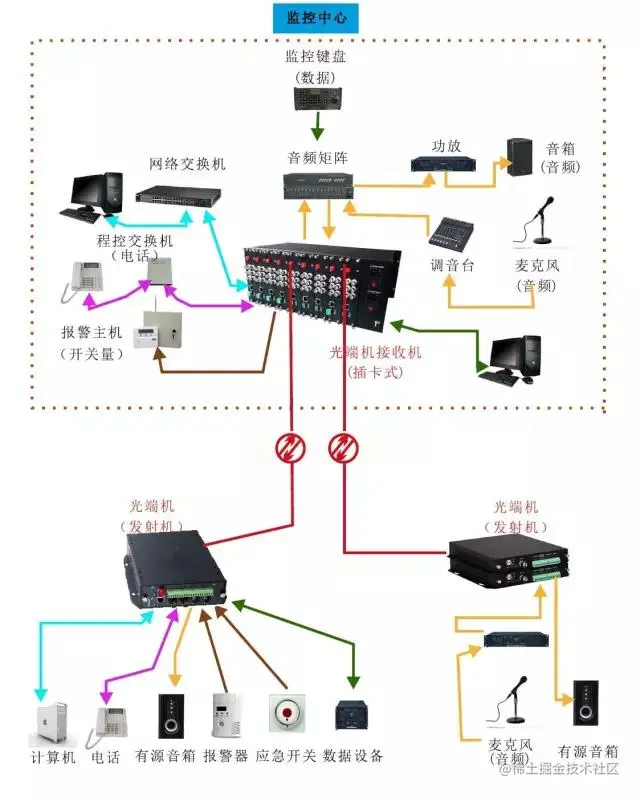

音频光端机传输方案拓扑图
电话光端机
电话光端机就是把传统的电话信号转换成光信号并在光纤上传输的设备。电话光端机应用最多的方面就是长距离视频和数据的传输。

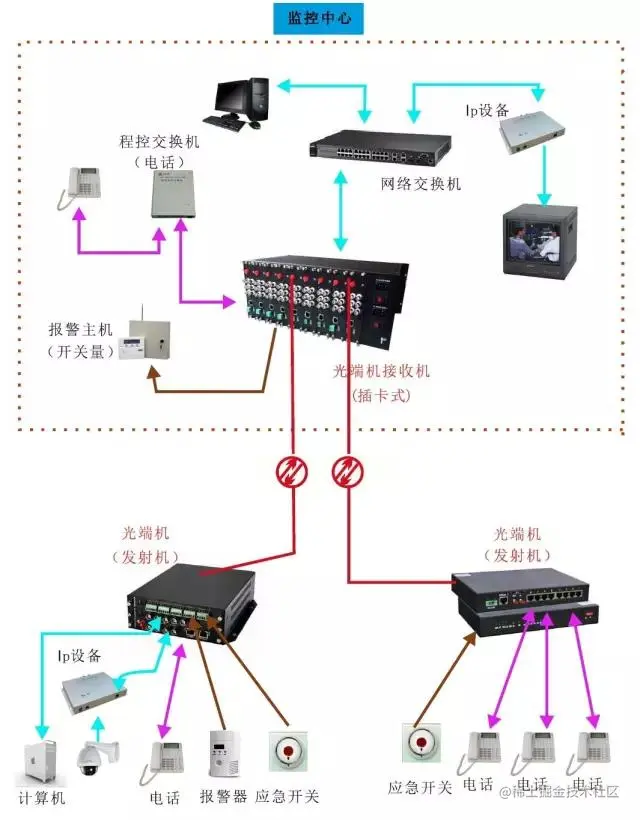

电话光端机传输方案拓扑图
以太网光端机
在前几年的平安城市及出租屋视频门禁项目中使用量很大，视频+以太网，视频传输模拟摄像机，以太网传输门禁信号，近几年随着网络数字高清市场的崛起，该产品在国内已经使用的越来越少。

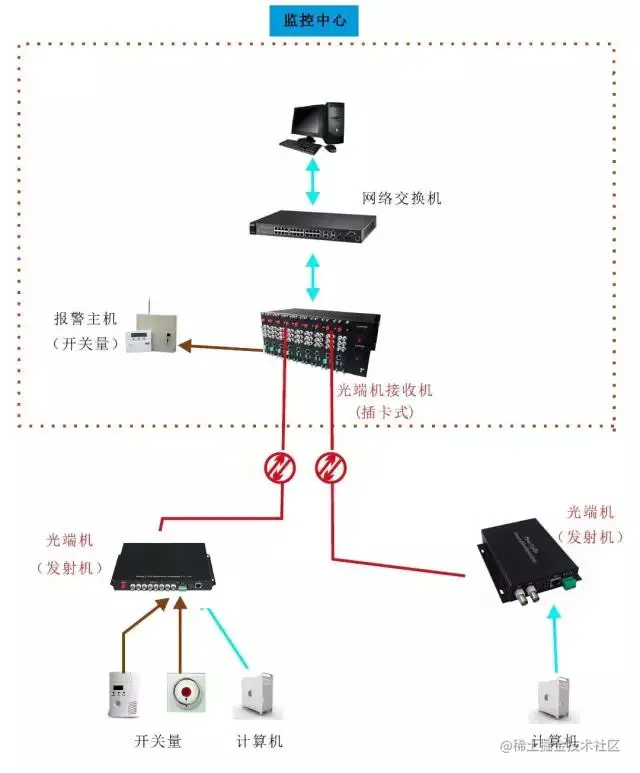

以太网光端机传输方案拓扑图
数据光端机
数据光端机可以传输双向485报警信号，或双向232数据信号。

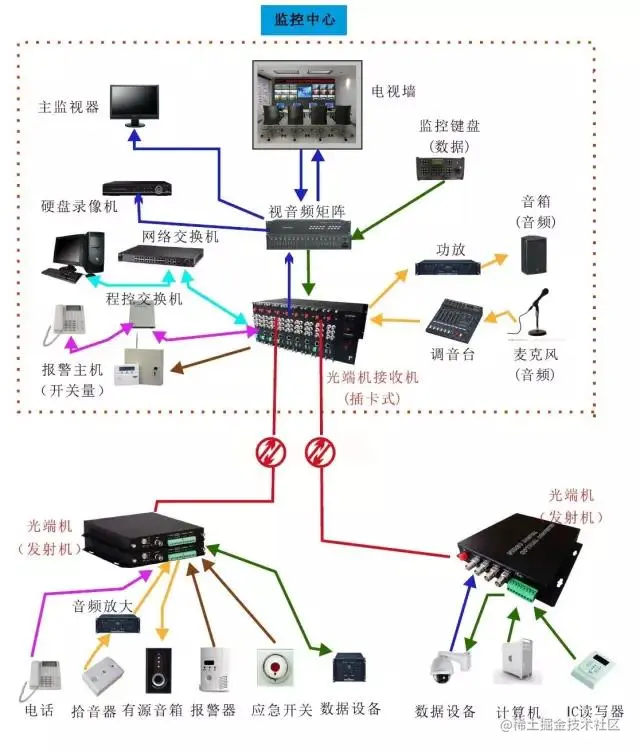

数据光端机传输方案拓扑图
多功能型光端机
多功能光端机具有功能灵活、光纤利用率高、工作稳定等特点，所有信号可在一芯光纤中实现双向传输，适用于音频、数据、电话、以太网等；如对讲、门禁、广播。

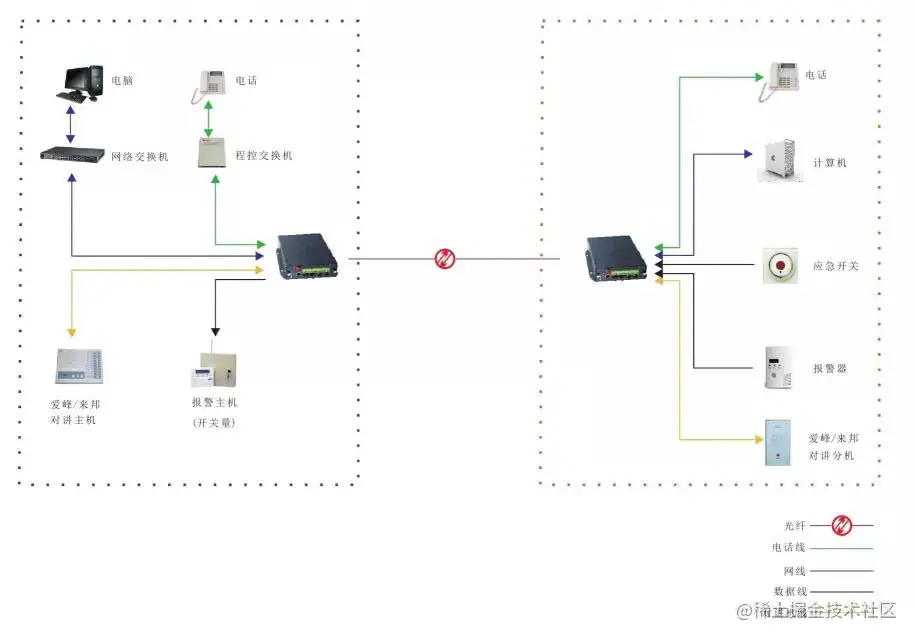

多功能光端机传输方案拓扑图
多功能光端机传输方案拓扑图
好了，以上内容就是飞畅科技关于几种常见的光端机传输方案拓扑图的相关详细图解介绍，希望能对大家有所帮助！
