本文已参与「新人创作礼」活动，一起开启掘金创作之路。 Tensorflow提供了可视化分析工具Tensorboard，方便分析和调整模型，支持Linux平台、Windows平台、Mac平台，甚至是手机移动设备。

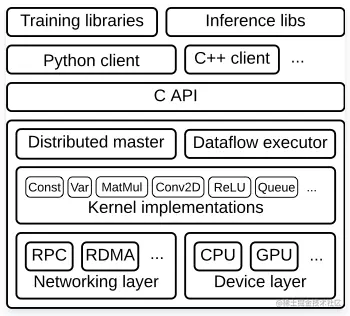

TensorFlow基于分层和模块化的设计思想进行开发设计。TensorFlow的运行库是一个跨平台的库，下图表示了它的通用结构。一个基于C的API底层分隔开了不同的用户级的代码，这些代码可以是来自于核心运行库中的多种语言的，如常用的python，c++等，包括近期的tensorflow.js。
TensorFlow的C语言API是核心组件和用户代码的分界，其它组件/API均通过C语言API与核心组件进行交互。以 C API 为界，将整个系统分为前端和后端两个子系统。前端系统提供编程模型，负责构造计算图；后端系统提供运行时环境，负责执行计算图。
- 前端系统
前端也就是用户端(client)。通常情况下用户只会关心模型的图该怎么构建，这个时就可以采用TensorFlow的Client进行计算图的搭建。TensorFlow不仅支持直接用分立的操作符进行组装构建模型，而且可以利用一些方便的库，如Estimation APIs等组装出一个神经网络和其他更加高阶的抽象的网络。TensorFlow由C写成，但是用C构造复杂的模型并且调试也非常麻烦，因此TensorFlow封装出了多种面向客户的客户机语言，用于简单明了地构建计算图。TF支持多种用户机语言，优先推荐的是python和c++，前者适合制作模型的原型，后者适合部署模型。目前尽管大部分的训练库都还只有python的接口，但是C+ + 确实是支持更为高效的实现的。
用户端(client)负责创建一个对话，而对话可以通过tf.GraphDef协议，将计算图的定义发送到分布式主机中。当client需要计算一个节点的值的时候，这个计算过程将会触发一个对分布式主机的调用，用于初始化这个计算过程。如下图所示，这个client构建了一个应用了权值w和特征向量x的计算图，并且加上了一个偏置项b，并且将其保存在一个变量中。
- 后端系统
分布式TensorFlow的核心组件（core runtime）包括分发中心（distributed master）、执行器（dataflow executor/worker service）、内核应用（kernel implementation）和最底端的设备层（device layer）、网络层（networking layer）。
(1) 分发中心（distributed master）
分发中心从输入的数据流图中剪取子图（subgraph），将其划分为操作片段并启动执行器。分发中心处理数据流图时会进行预设定的操作优化，包括公共子表达式消去（common subexpression elimination）、常量折叠（constant folding）等。
(2) 执行器（dataflow executor/worker service）
执行器负责图操作（graph operation）在进程和设备中的运行、收发其它执行器的结果。分布式TensorFlow拥有参数器（parameter server）用来汇总和更新其它执行器返回的模型参数。执行器在调度本地设备时会选择进行并行计算和GPU加速。
(3) 内核应用（kernel implementation）
内核应用负责单一的图操作，包括数学计算、数组操作（array manipulation）、控制流（control flow）和状态管理操作（state management operations）。内核应用使用Eigen执行张量的并行计算、cuDNN库等执行GPU加速、gemmlowp执行低数值精度计算，此外用户可以在内核应用中注册注册额外的内核（fused kernels）以提升基础操作，例如激励函数和其梯度计算的运行效率。
(4) 最底端的设备层（device layer）/网络层（networking layer）。
设备管理层包括 TensorFlow 分别在 CPU、GPU、FPGA 等设备上的实现，也就是对上层提供了一个统一的接口，使上层只需要处理卷积等逻辑，而不需要关心卷积在硬件上的实现过程。网络通信层包括个gRPC（google Remote Procedure Call Protocol）和远程直接数据存取（Remote DirectMemory Access，RDMA），在分布式计算时这些需要用到的。
