【课程笔记】走进消息队列 | 青训营笔记

bingbiu
150 阅读5分钟

这是我参与「第三届青训营 -后端场」笔记创作活动的第4篇笔记

0、引入-消息队列

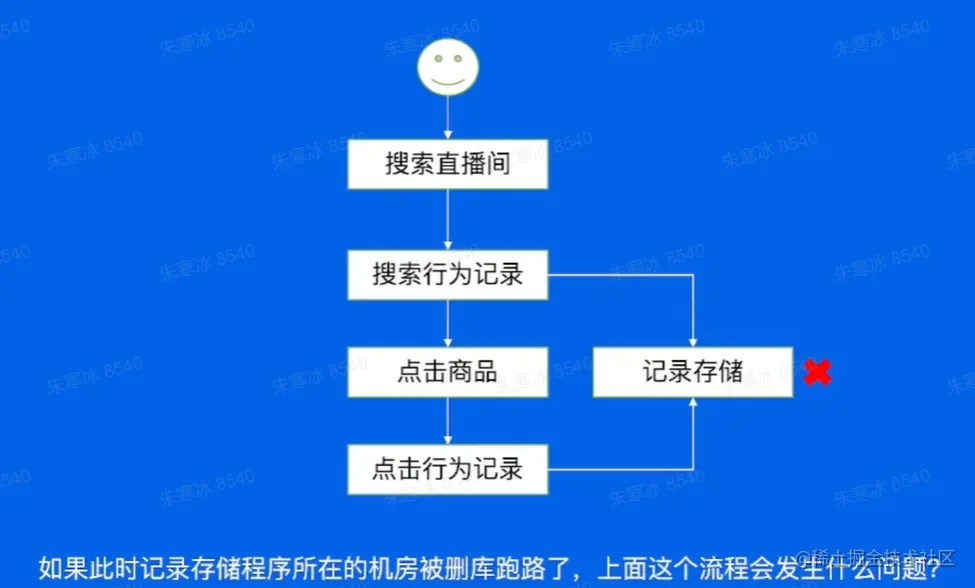

  • 案例1：系统崩溃


  • 解决方案：解耦


  • 此时，就算记录存储发生了故障或宕机，请求也会放到消息队列里面，不会引起业务的故障。

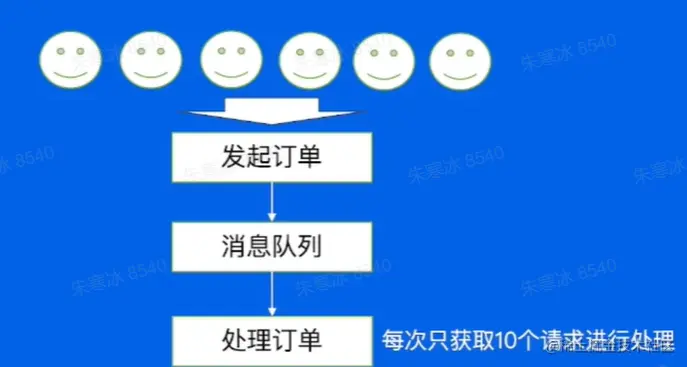

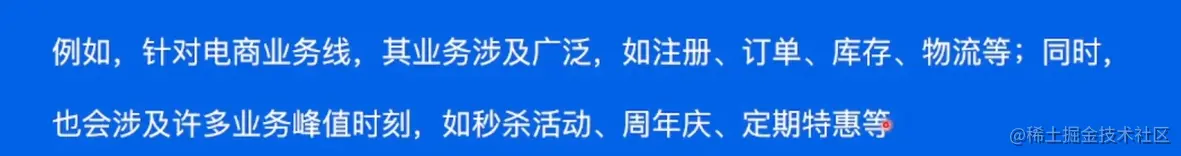

  • 案例2：服务处理能力有限


  • 解决方案：削峰

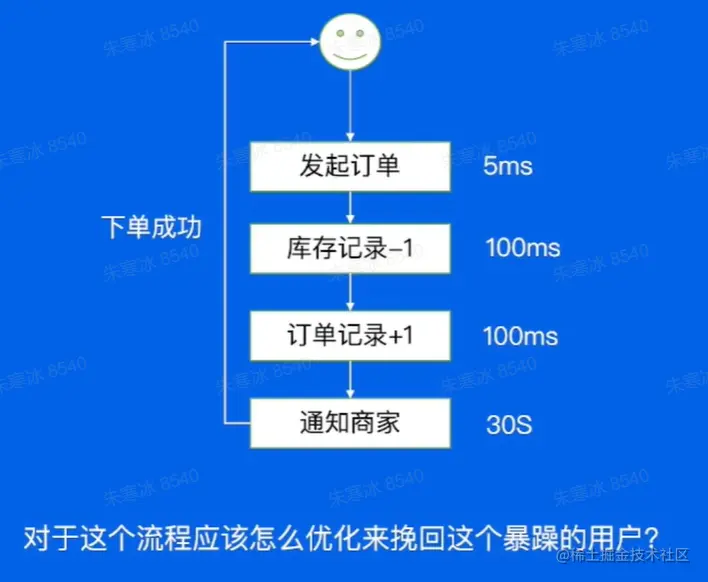

  • 案例3：链路耗时长尾 image.png

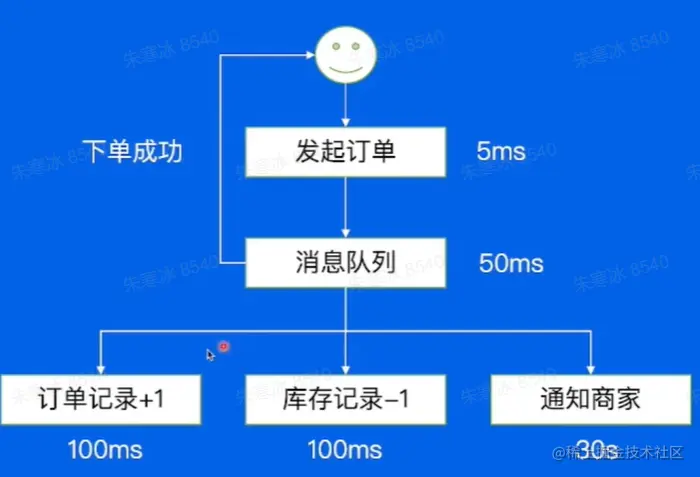

  • 解决方案：异步

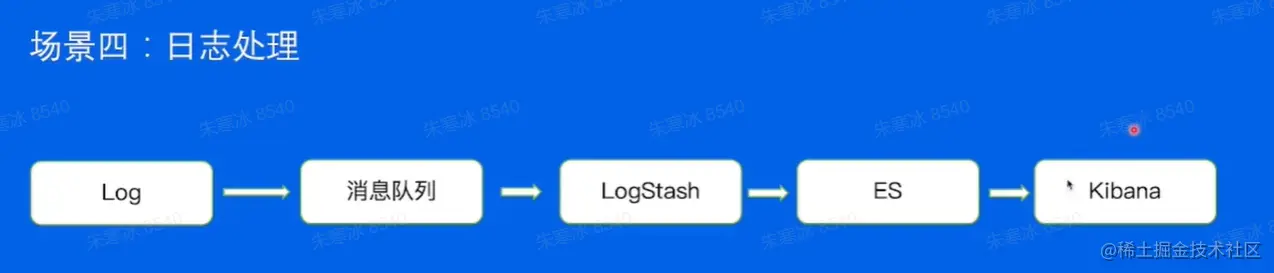

  • 案例4：日志如何处理
  • 解决方案：

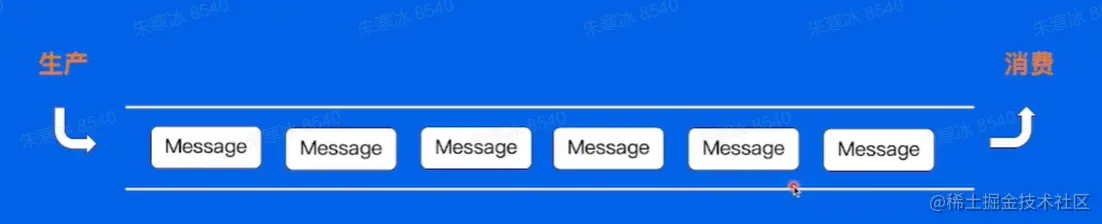

  • 总结：消息队列（MQ）：指保存消息的一个容器，本质上是一个队列。但是这个队列需要支持，高吞吐、高并发、并且高可用。


1、前世今生

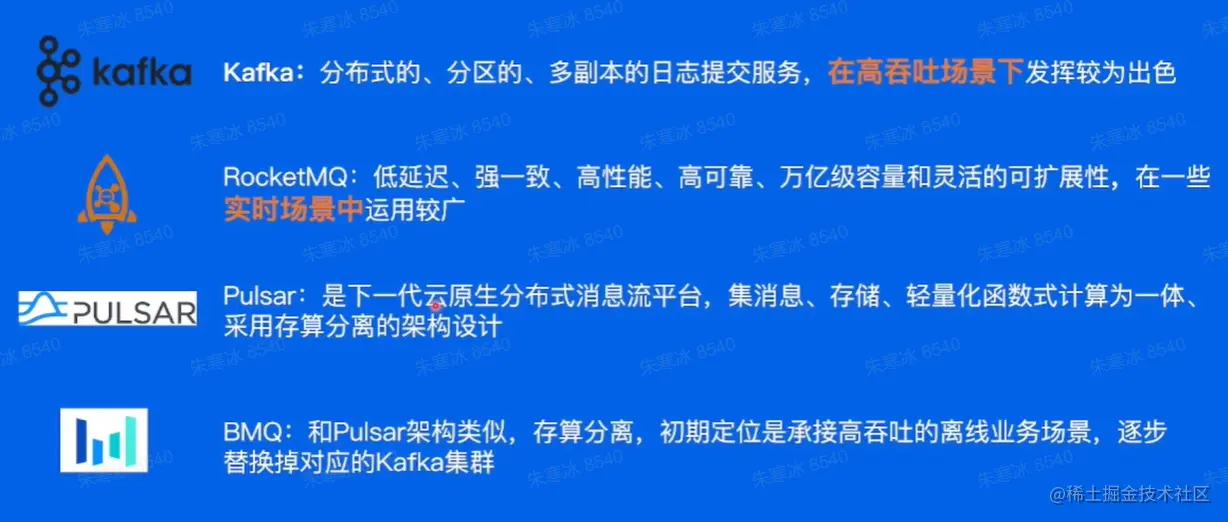

  • 业界消息队列对比： image.png

2、消息队列-Kafka

2.1、使用场景：

  • 放日志信息数据
  • 放Metrics数据：采集程序运行状态数据
  • 放用户行为数据

2.2、如何使用Kafka

  1. 创建集群
  2. 新增Topic:设置分区数量
  3. 编写生产者逻辑
  4. 编写消费者逻辑

2.3、基本概念

  • Topic:逻辑队列，每一个不同的业务场景就是一个topic

  • Cluster:物理集群,每个集群可以建立多个不同的topic

  • Producer：生产者，负责将业务消息发送到Topic

  • Consumer:消费者，负责消费Topic中的消息

  • ConsumerGroup:消费组，不同组Consumer消费进度互不干涉

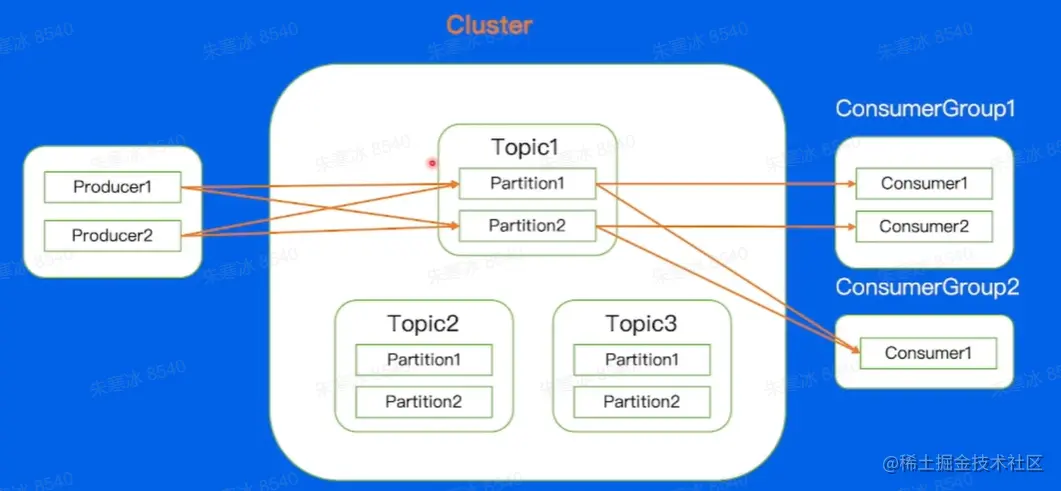

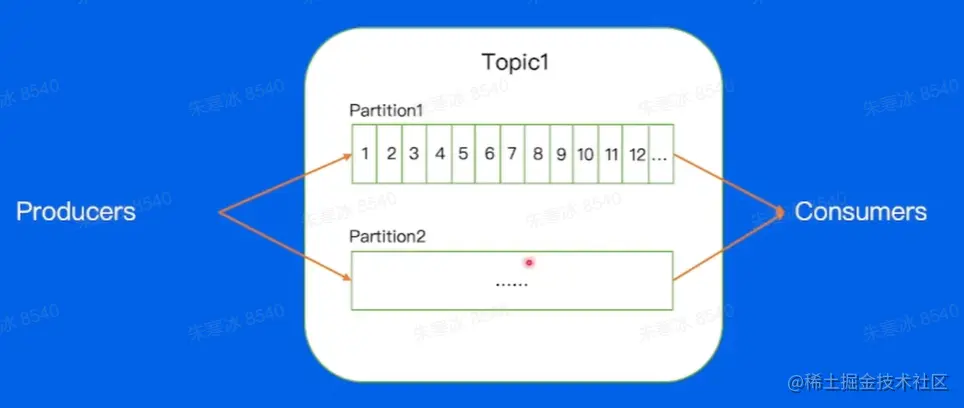

  • Partition:一个Topic有多个分区，可以并发执行，因此可以提高吞吐量 image.png

  • Offset:消息在partition内的相对位置信息，可以理解为唯一ID，在partition内部严格递增（保证消息的顺序性）。

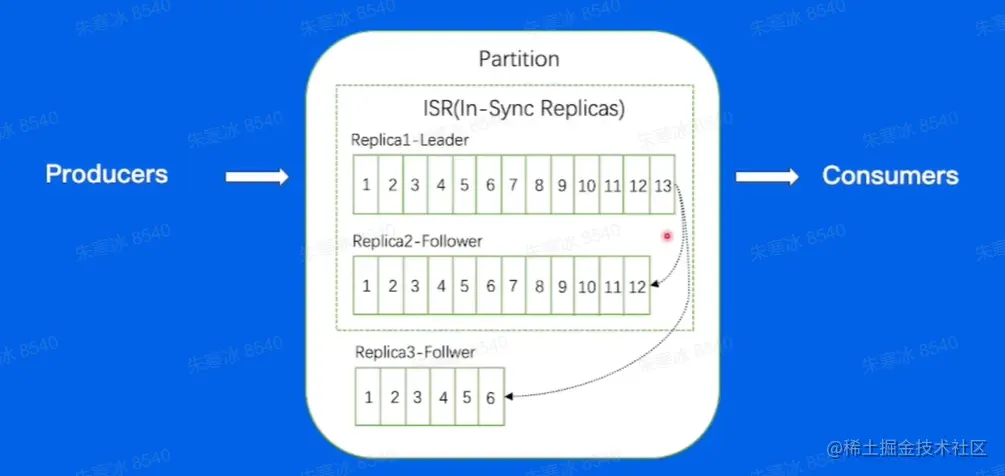

  • Replica:每个分片有多个Replica， Leader Replica将会从ISR中选出（leader负责写入读取，follower赋值leader的数据，“尽可能”保证一致以达到容灾的目的）。如果某个时刻，服务器发生了宕机，就从ISR中选择一个副本选择为一个leader，保证高可用。

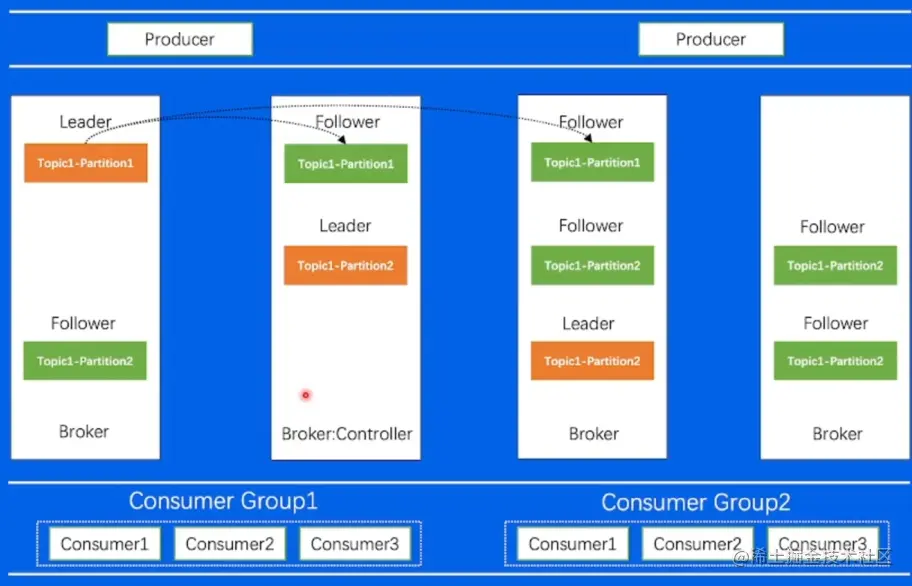

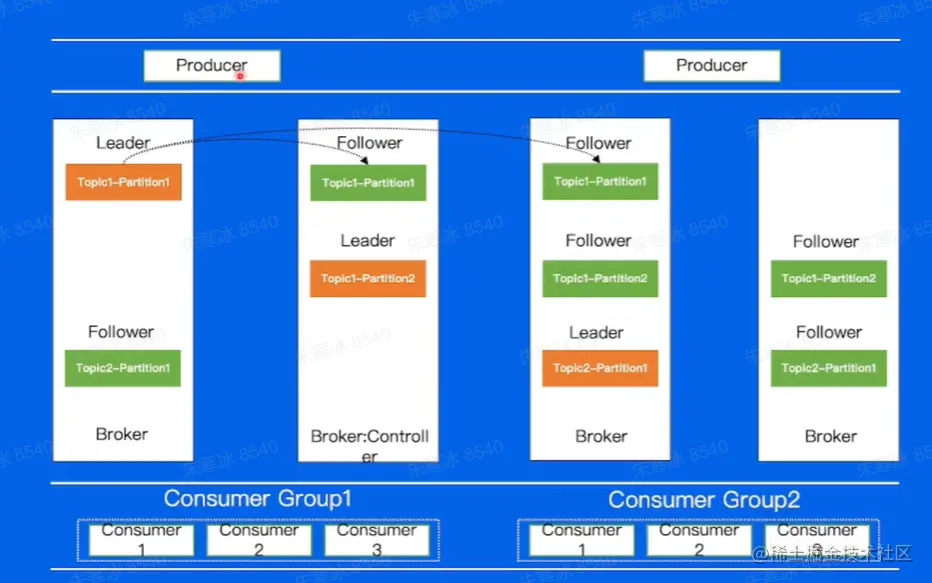

2.2 数据复制

  • 图中有4个broker,代表了kafka集群中的节点
  • 图中1个broker有2个topic
  • 图中controller,集群的大脑，负责将集群中的所有副本和broker进行分配 image.png

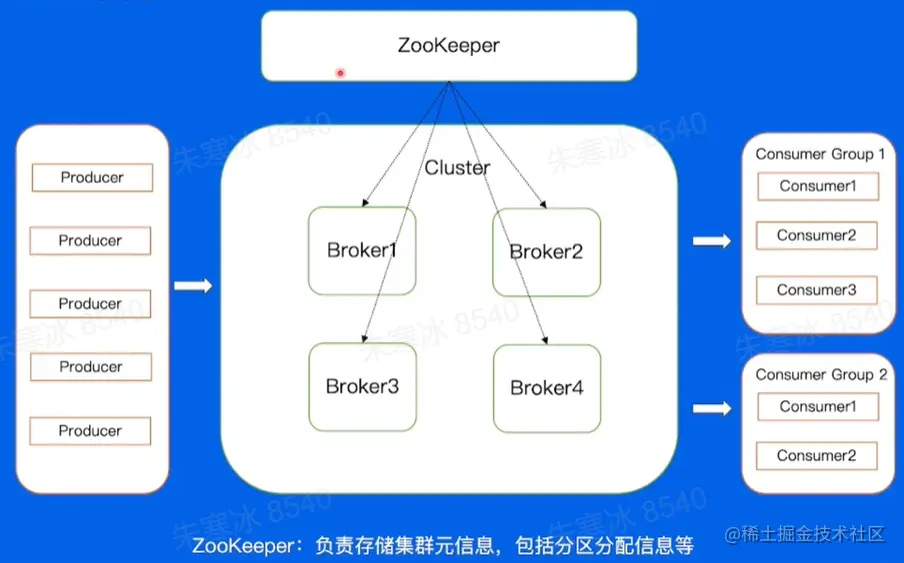

2.5 kafka架构

  • ZooKeeper:负责存储集群的元信息，包括分区分配信息等。 image.png

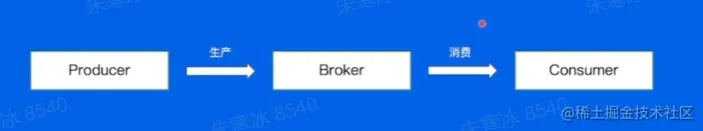

2.6 一条消息的自述（看kafka工作流程）


  • Q：如果发送一条消息，等到其成功后再发一条有什么问题？
  • A: 吞吐率低（有限时间内发送的消息很少）

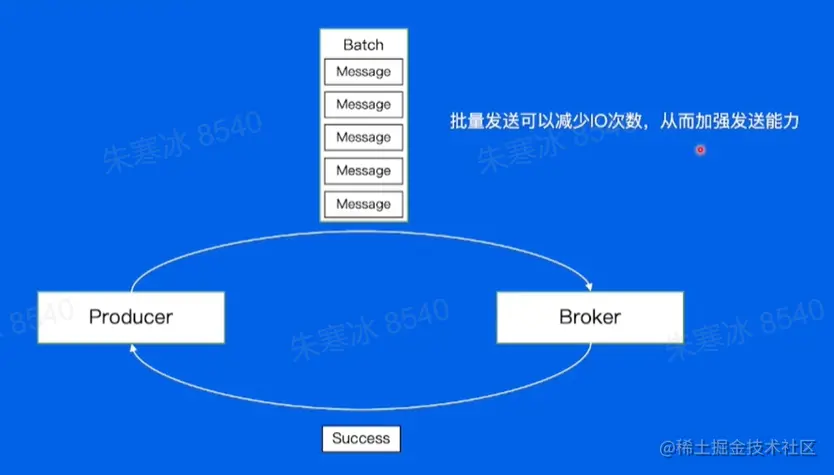

2.6.1、producer发送数据

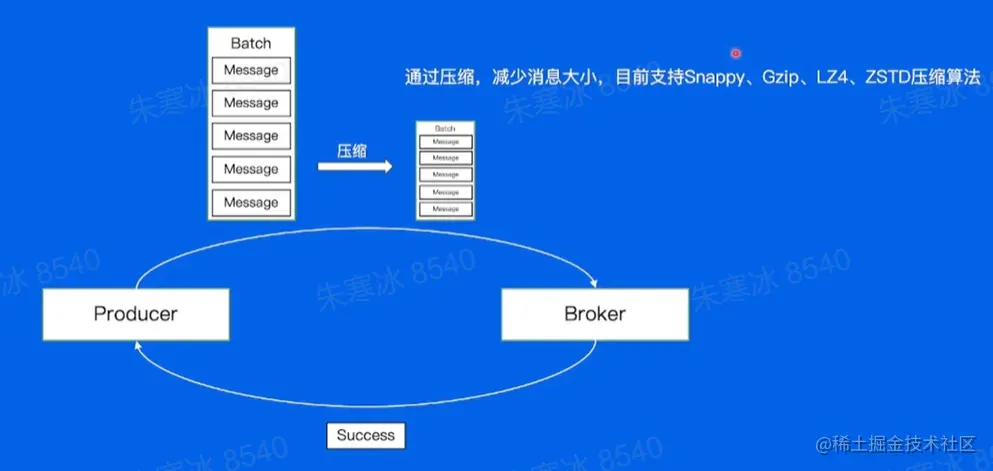

  • 问题：如果消息量很大，网络带宽不够用如何解决？ image.png

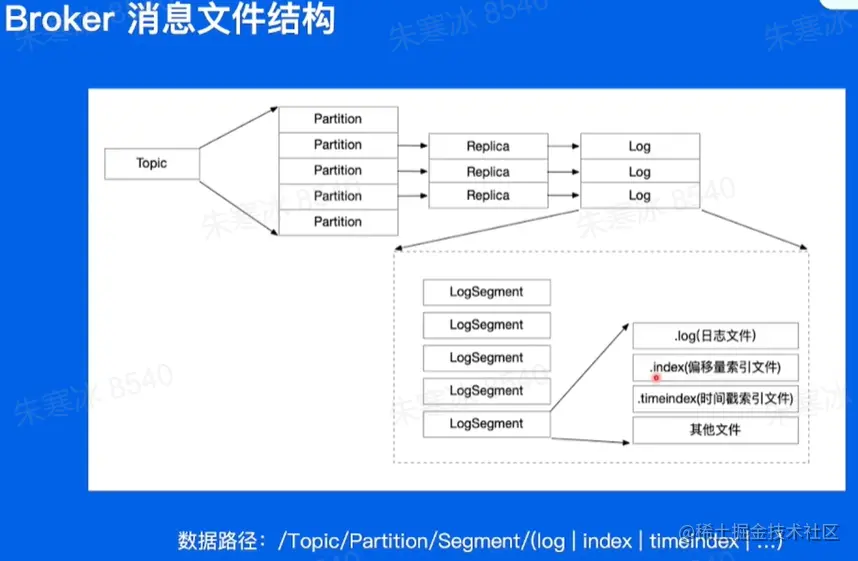

2.6.2、broker存储数据

image.png image.png

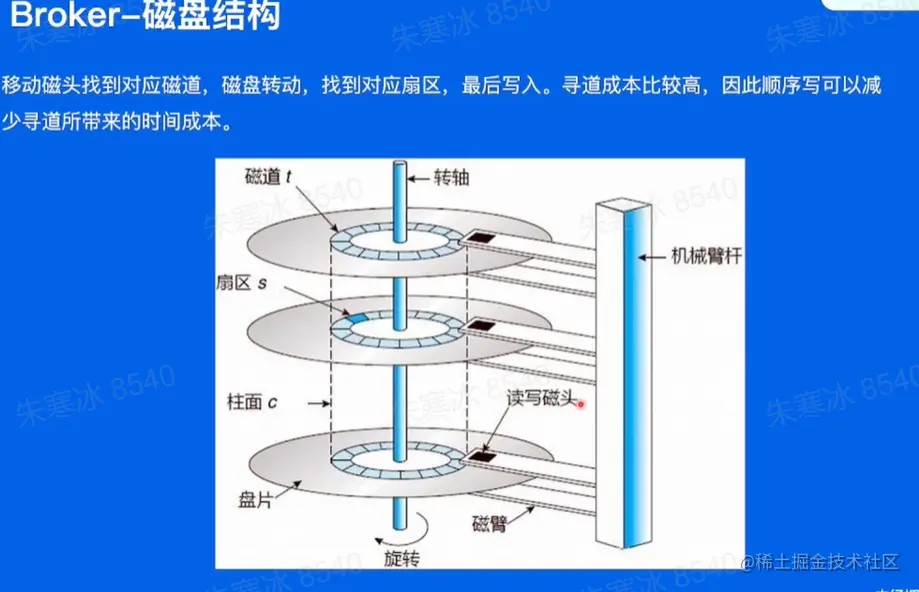

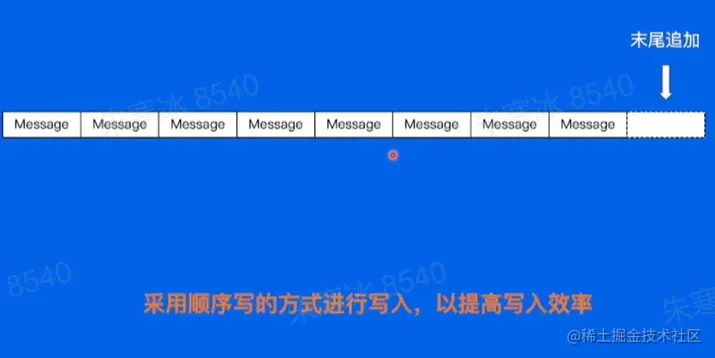

  • 采取顺序写（所有消息都是末尾添加），以提高写入效率： image.png image.png

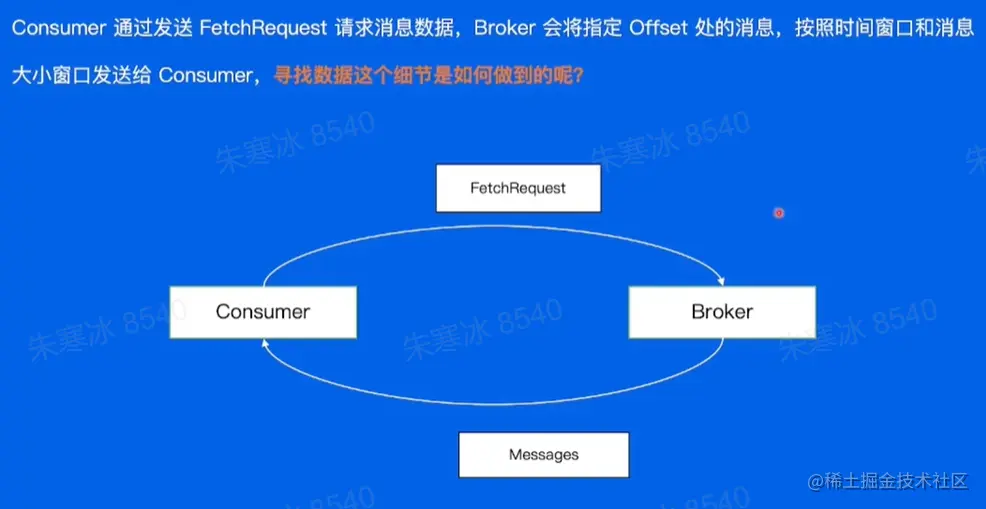

2.6.3、broker寻找消息

  • 偏移量索引文件： image.png image.png image.png

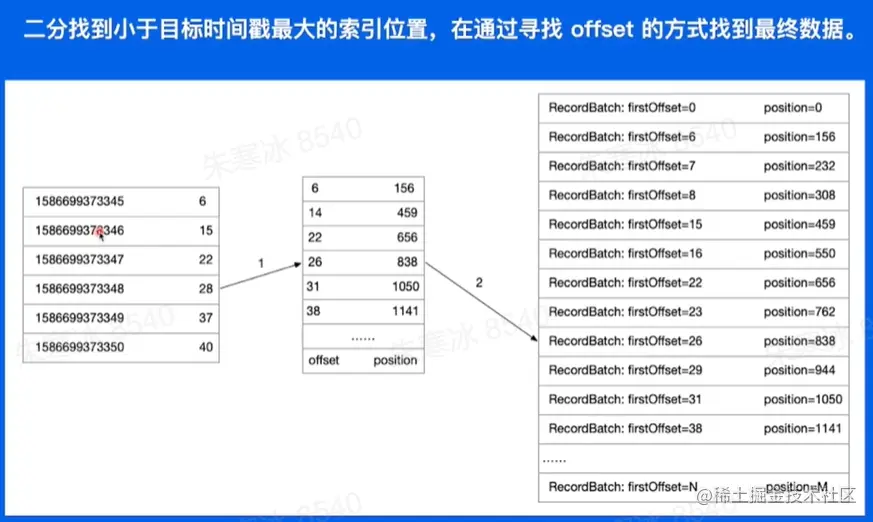

  • 时间戳索引文件 image.png

2.6.4、broker继续优化

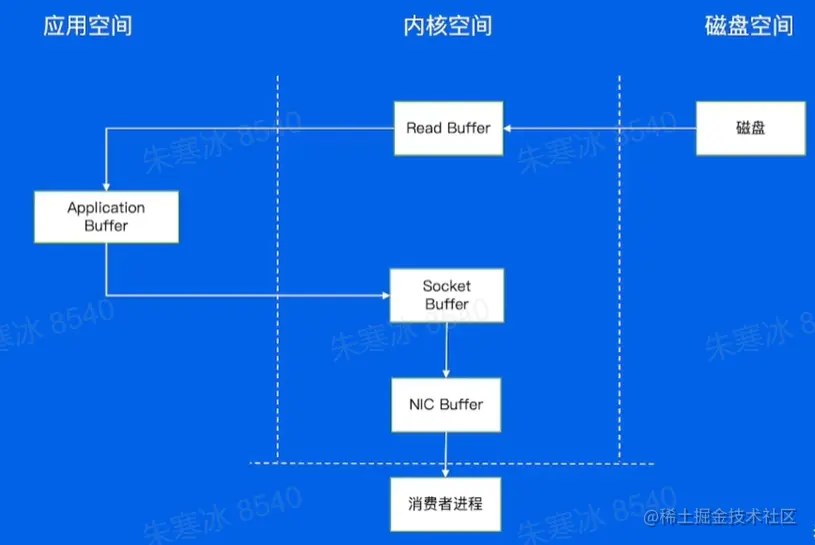

  • 传统数据拷贝：
    • 从磁盘拷贝到内核态，再拷贝到用户态，内核态才能使用到这份数据 image.png

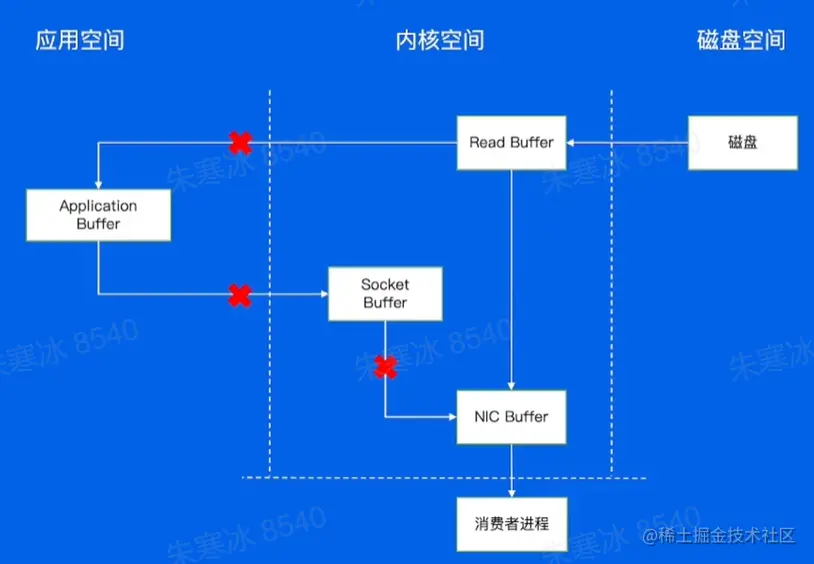

  • Broker-零拷贝： image.png

2.6.5、Comsumer-消息的接收端

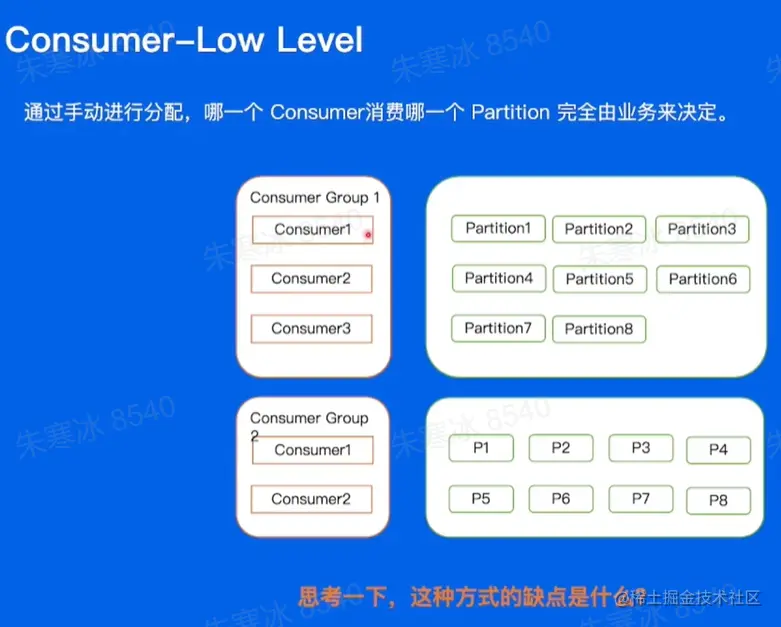

  • 手动分配（预定义好consumer的分配方式）：
    • 问题1：每个consumer接受一部分partion，当一个consumer出现问题，对应partition的数据流就断掉了，不能自动容灾。
    • 问题2：consumer增加或减少的时候，不方便调度partition。

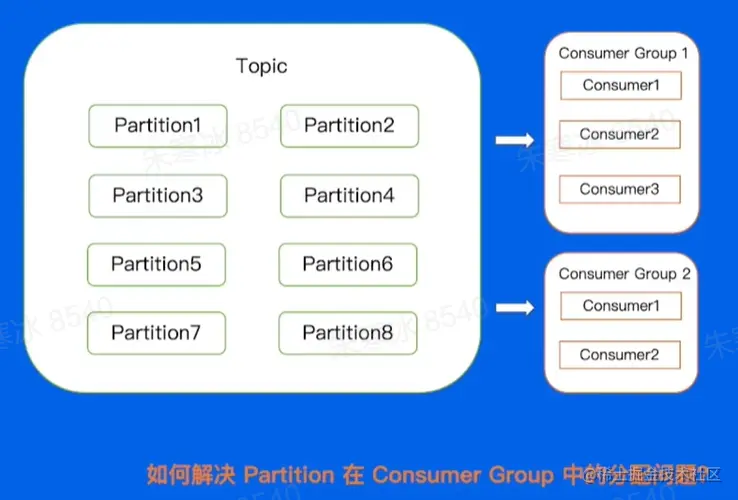

    • 好处：快 image.png
  • 自动分配
    • 由Coordinator（协调者）帮助某个consumer group的各个consumer分配partition image.png
  • 自动分配的Consumer Rebalance（略）
  1. consumer去申请一个负载最低的一个broker作为coordinator；
  2. coordinator选取一个consumer为leader（计算分配的策略）；
  3. consumer发起SyncGroupRequest，同步集群上的数据；
  4. consumer在一定间隔内发起“心跳”，告诉coordinator它还正常工作中，以防止consumer发生宕机； image.png

总结：

  • 为什么kafka支持高吞吐？
  • Producer：批量发送、数据压缩；
  • Broker：顺序写，消息索引，零拷贝；
  • Consumer：Rebalance

kafka-数据复制问题（节点变动时，都会发生）

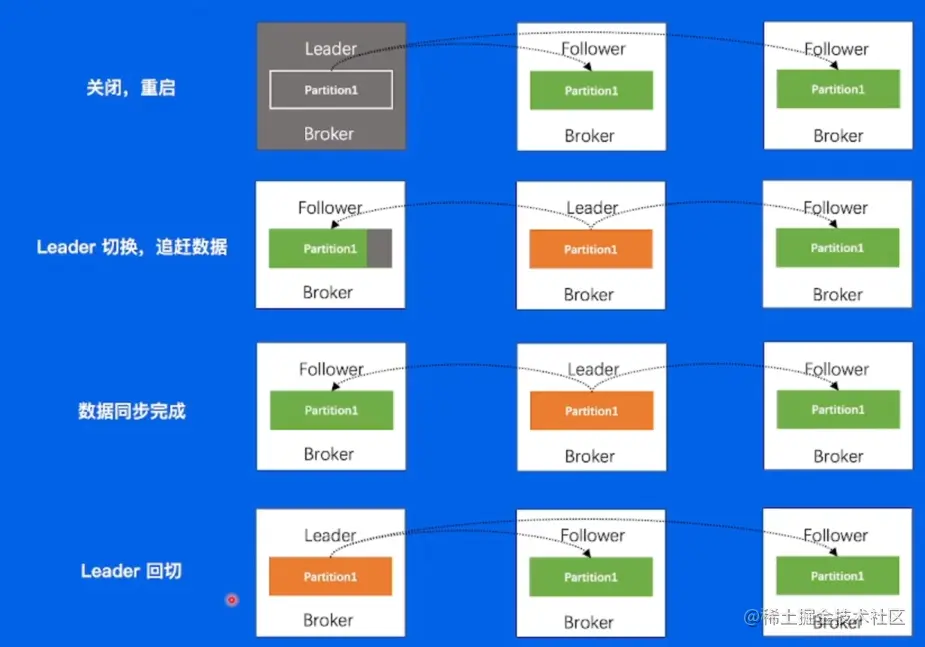

  • kafka-重启操作
    • 重启节点特别多的时候，出现负载均衡问题 image.png

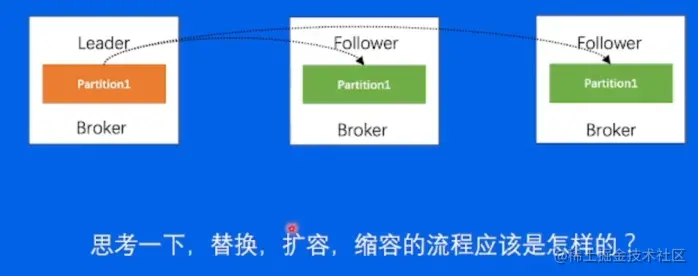

  • kafka-替换、扩容、缩容


  • kafka-负载不均衡
    • 带来数据复制的问题，IO增加，成本增加

kafka-问题总结

  1. 运维成本高
  2. 对于负载不均衡的场景，解决方案复杂
  3. 没有自己的缓存，完全依赖page cache
  4. Cotroller和Coordinator和Broker在同一进程中，大量IO会造成其性能下降

3、消息队列-BMQ

  • BMQ: 兼容Kafka协议，存算分离，云原生消息队列
    • 增加了Proxy（对于写请求，proxy不做任何处理，让broker做写入；对于读请求。proxy直接对分布式存储系统读取）；
    • 将Controller和Coordinator独立出来了；
    • 存算分离，在底层增加了一个分布式存储系统 image.png

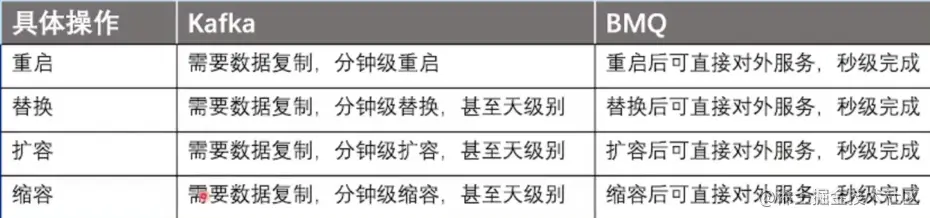

3.2、运维操作对比


3.3、HDFS写文件流程

  • HDFS利用DataNode存储 image.png

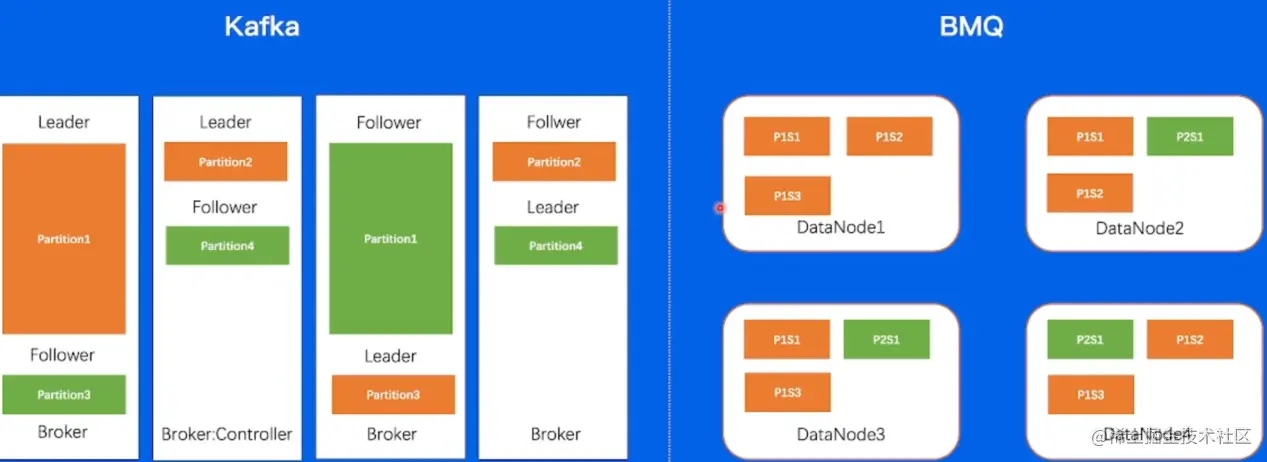

3.4、BMQ文件结构

  • BMQ的一个partition的segment分配在不同节点上，Kafka分配在一个节点上 image.png

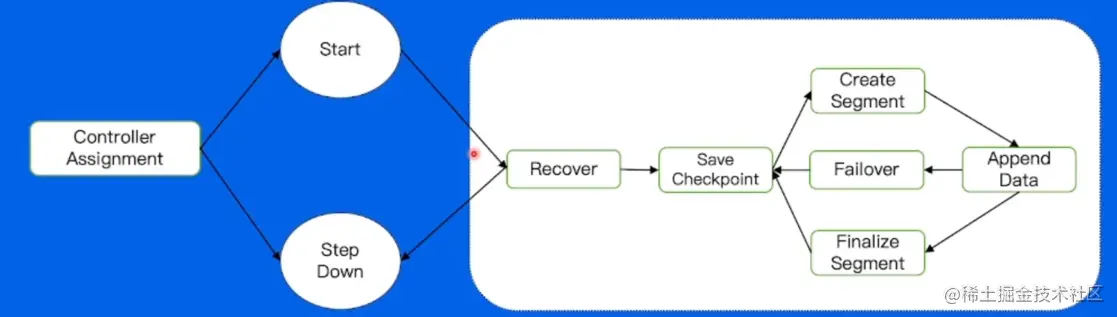

3.4、BMQ-Broker-Partition状态机

  • 目的：解决脑裂问题，保证对于任意分片在同一时刻只能在一个Broker上存活，防止乱序；


3.5、BMQ-Broker-写文件流程

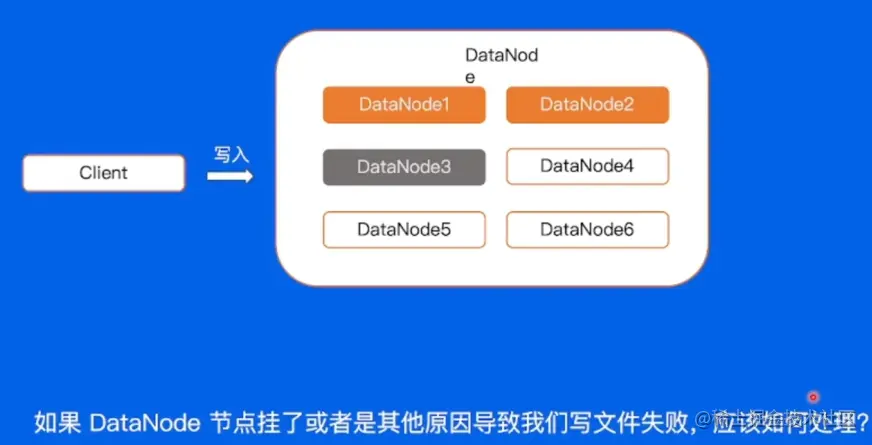

3.5、BMQ-Broker-写文件failover


3.6、BMQ-proxy

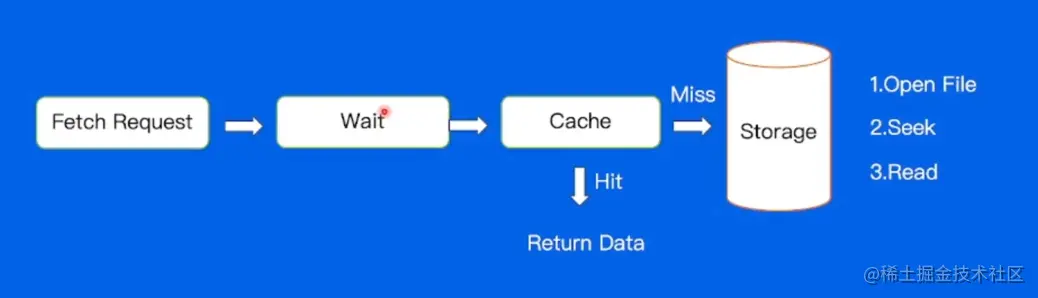

  • 读取流程
    • wait：在有很多consumer的场景下，避免consumer不断发送fetch request请求 image.png

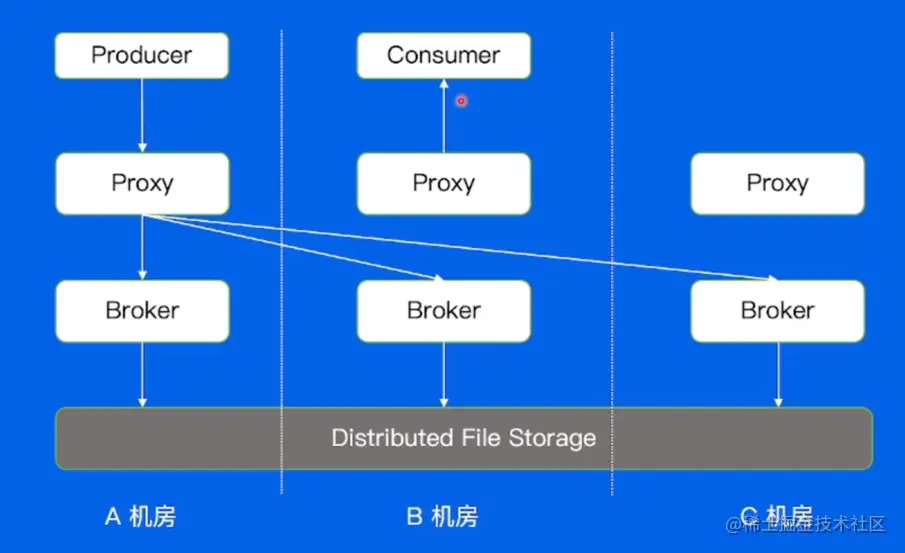

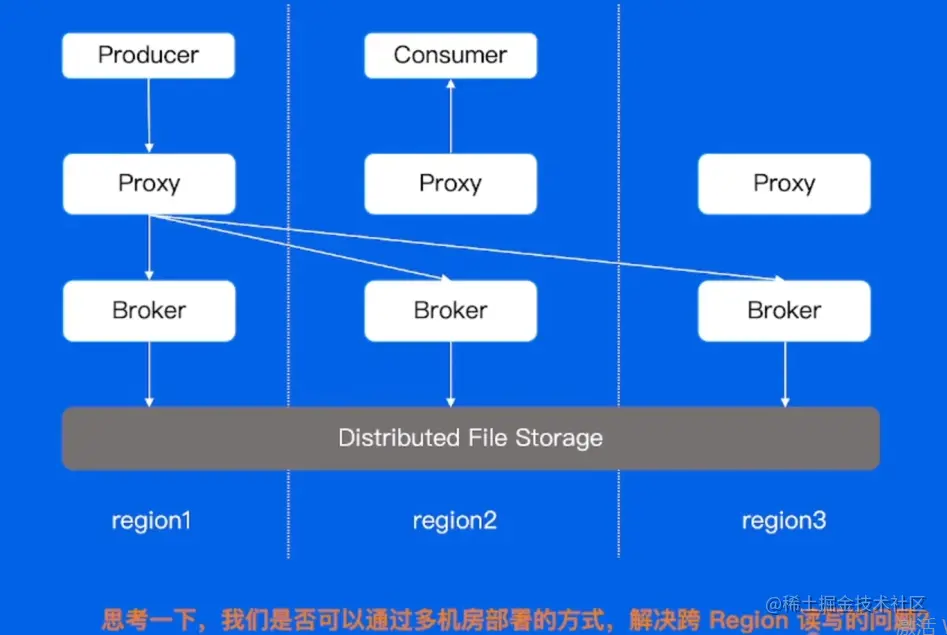

3.7、BMQ-多机房部署

  • 目的:除了防止单机故障，也要防止机房级带来的影响（比如，机房断电）； image.png

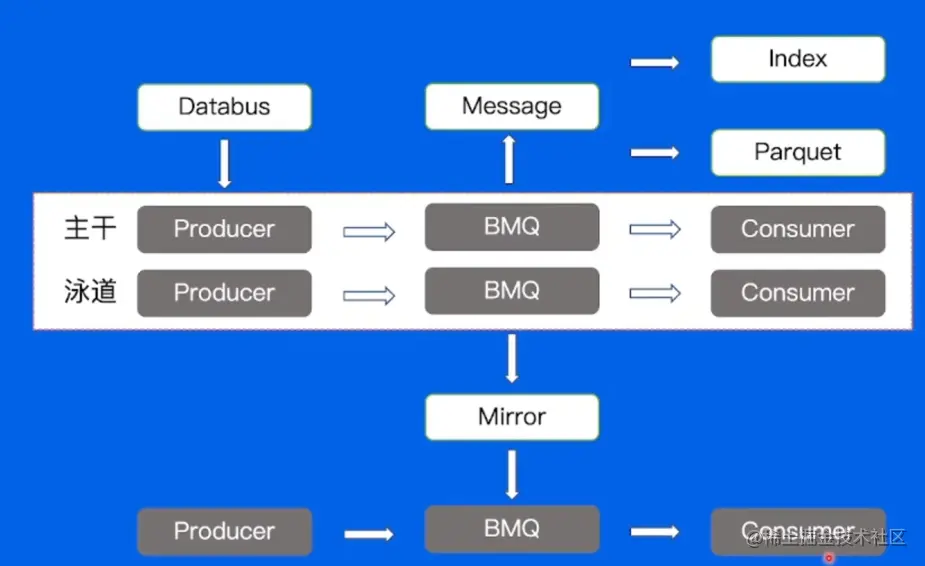

3.8、BMQ-高级特性

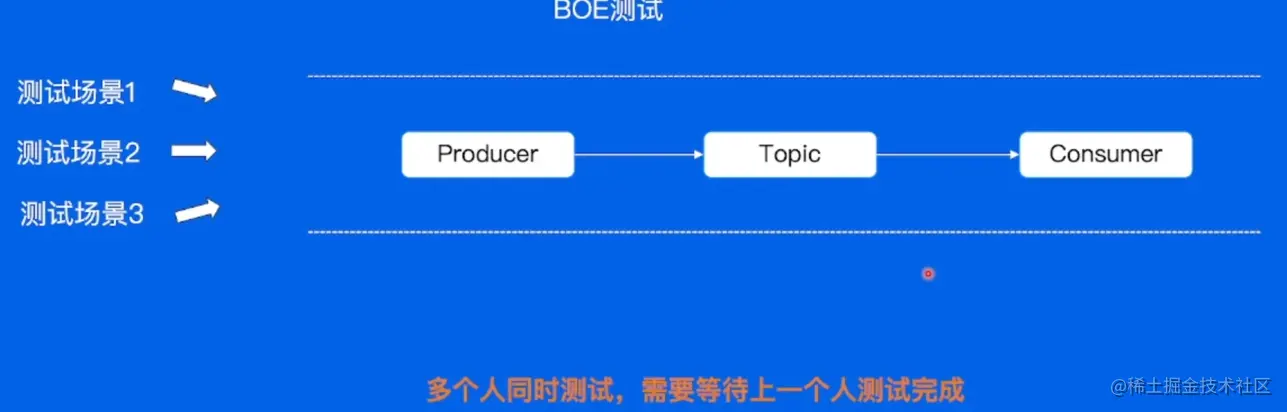

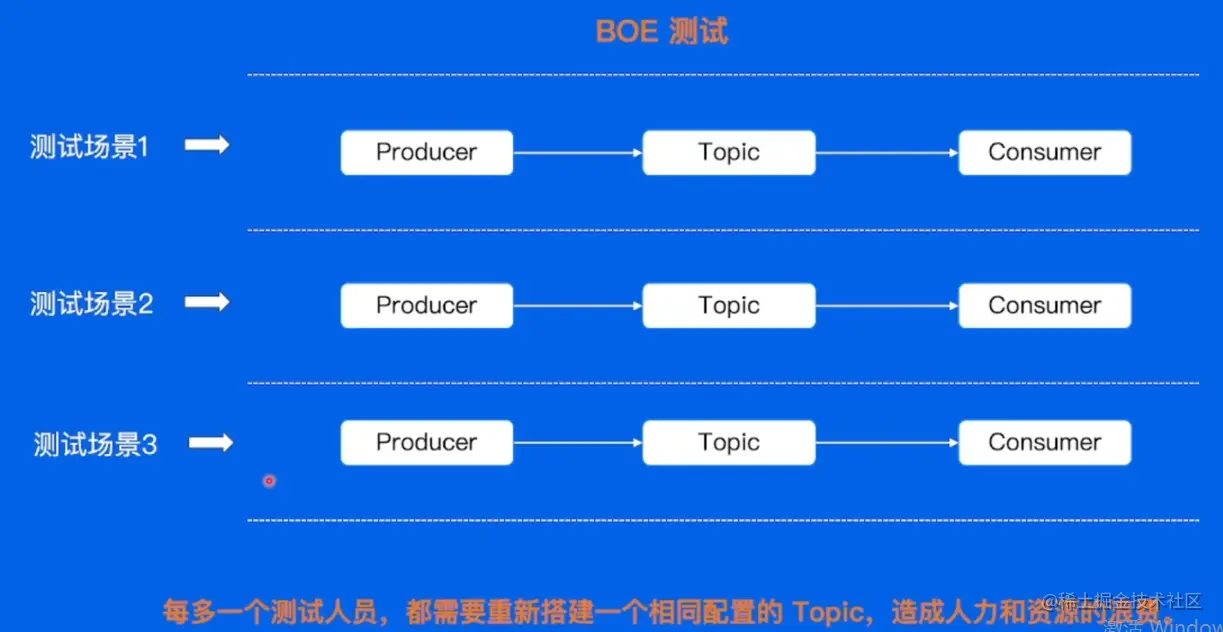

3.9、BMQ-高级特性-泳道消息

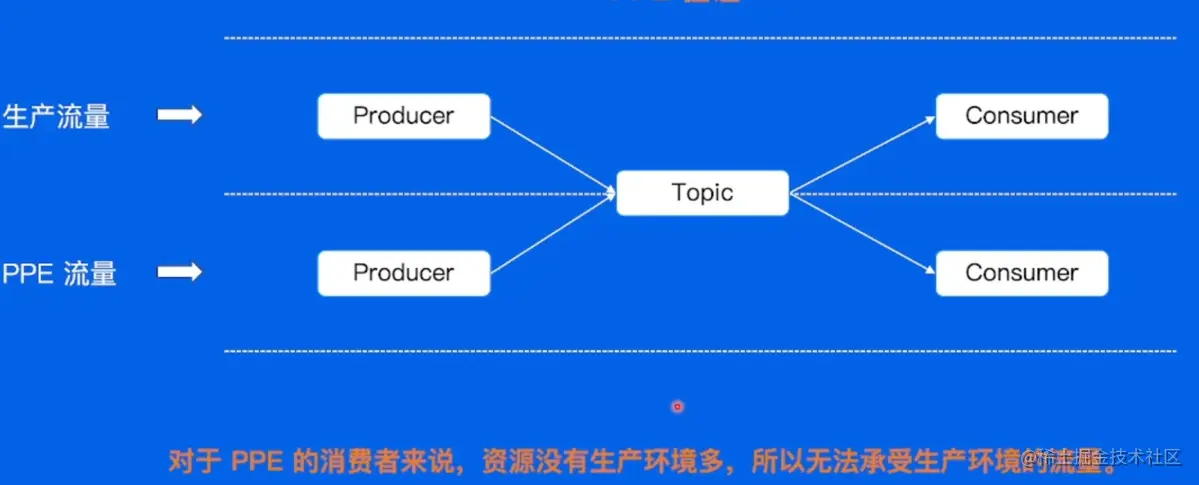

  • 解决主干泳道流量隔离问题以及泳道资源重复创建问题。 image.png

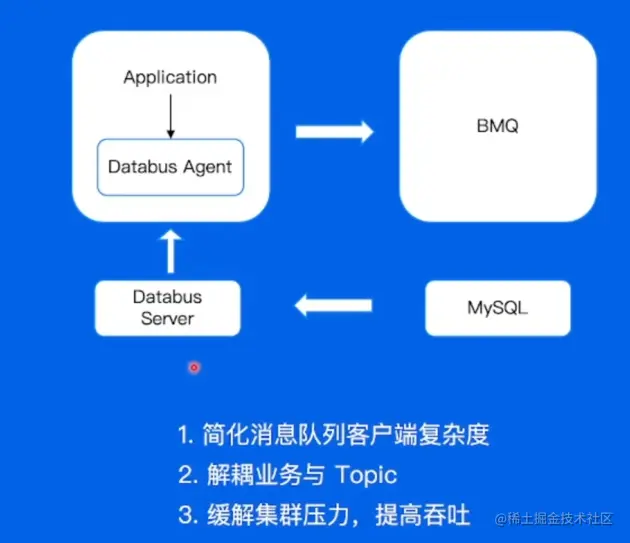

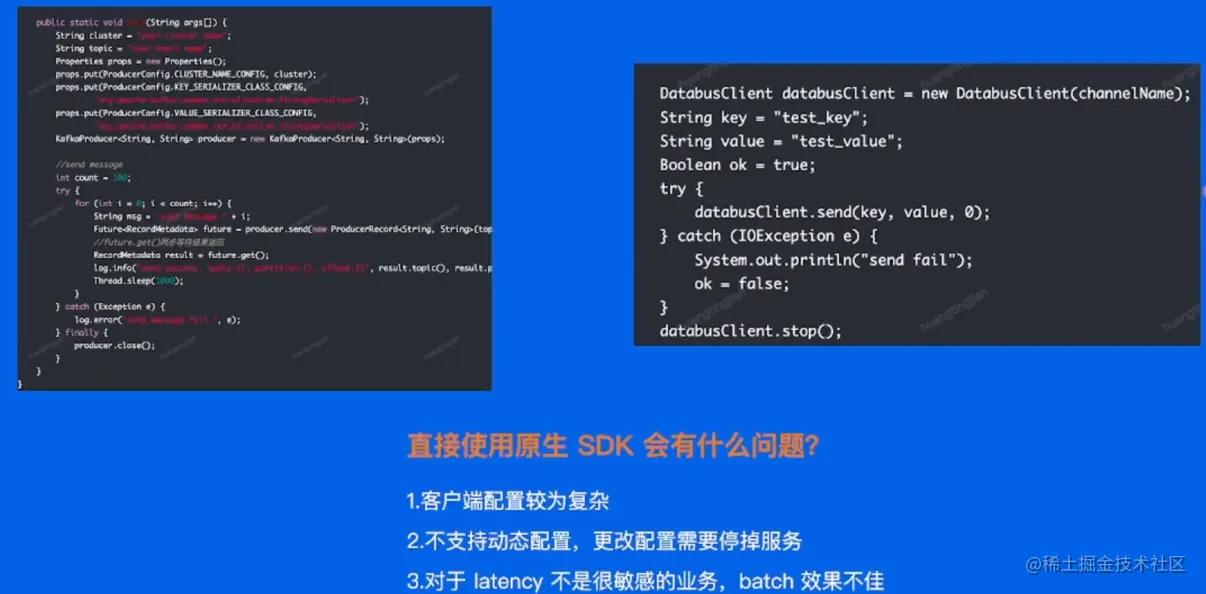

3.10、BMQ-高级特性-Databus

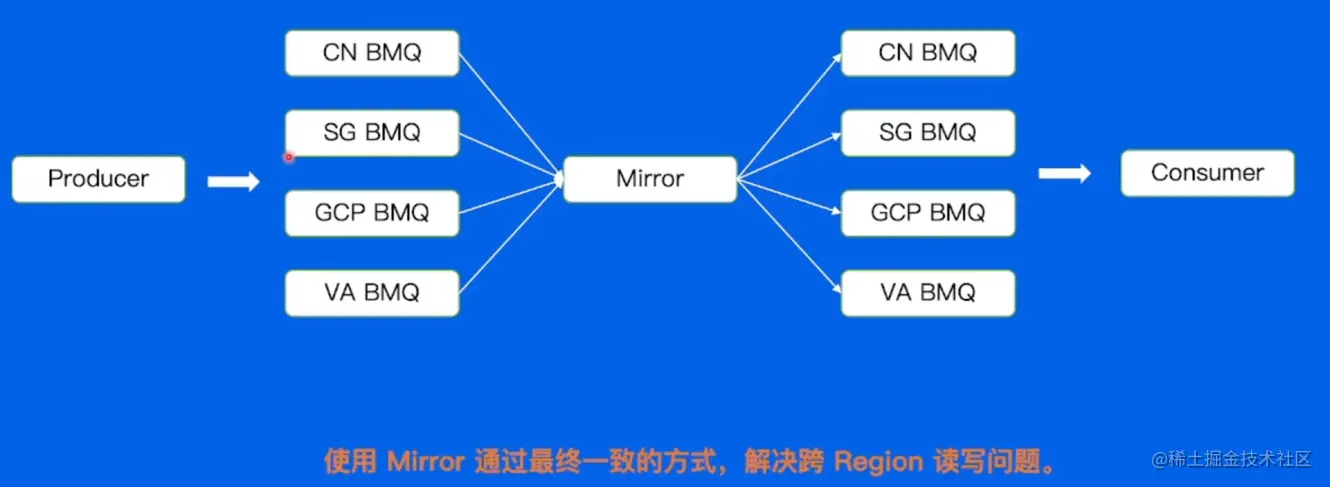

3.11、BMQ-高级特性-Mirror

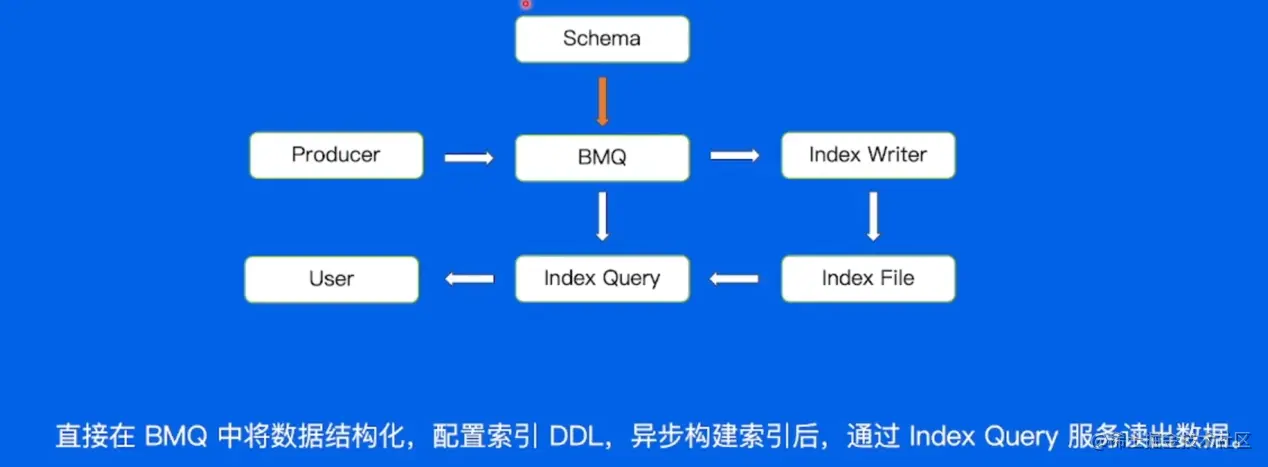

3.12、BMQ-高级特性-Index

  • 2种查询方案（下图右侧） image.png

3.13、BMQ-高级特性-Index


3.14、BMQ-高级特性-parquet

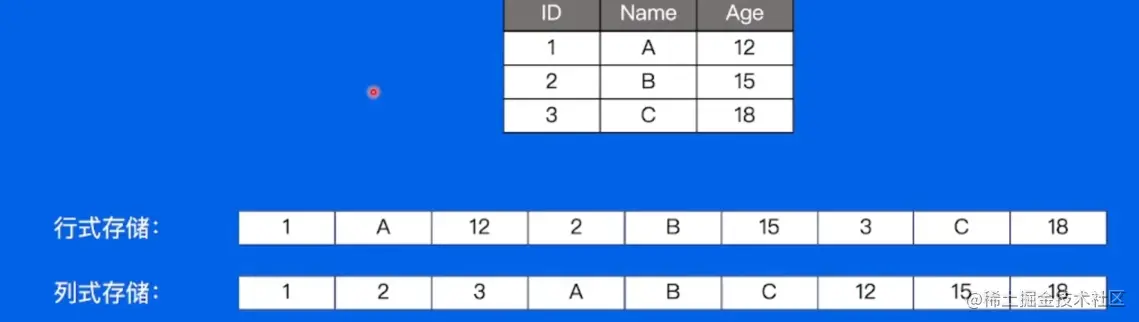

  • 什么是列式存储？



4、消息队列-RocketMQ

  • 使用场景

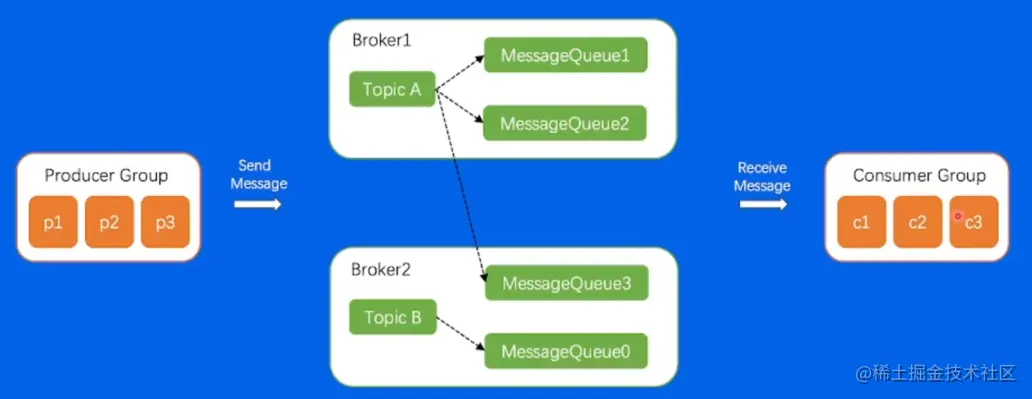

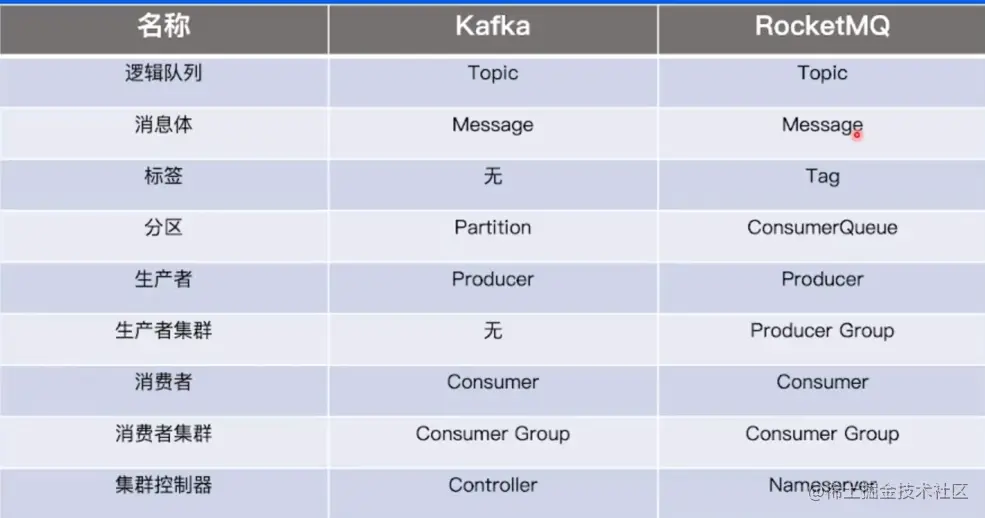

4.1、基本概念

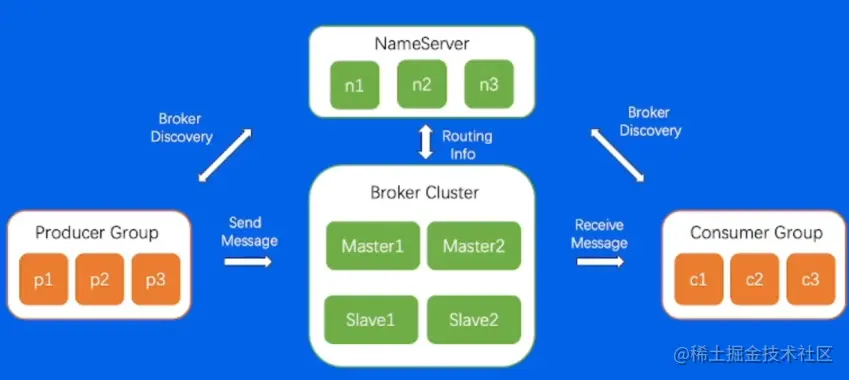

4.2、RocketMQ架构

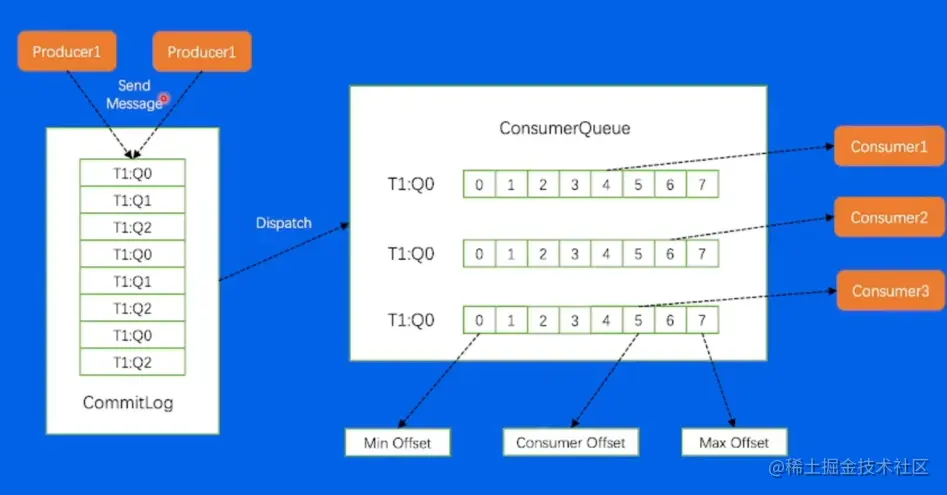

4.3、RocketMQ存储模型

  • 每一个broker只有一个commitlog image.png

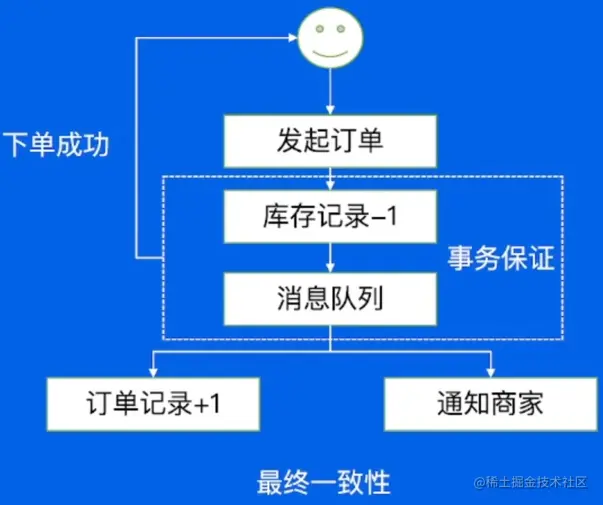

4.4、RocketMQ高级特性-事务场景

  • 保证库存-1和订单记录+1具有事务特性（都需要成功） image.png

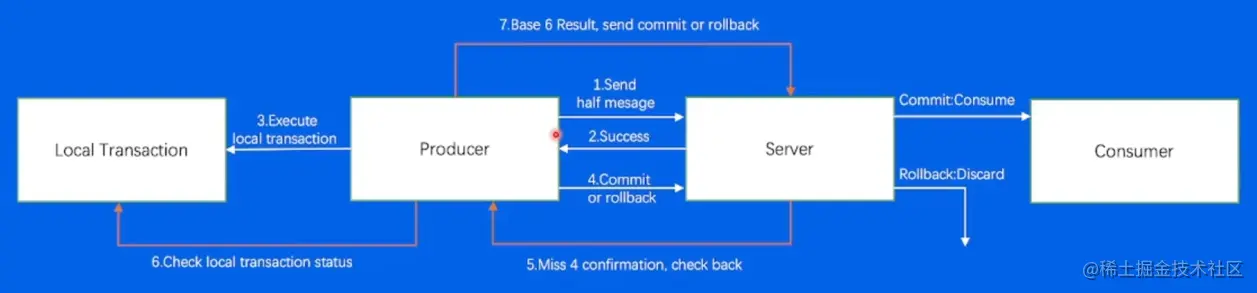

4.4、RocketMQ高级特性-事务消息

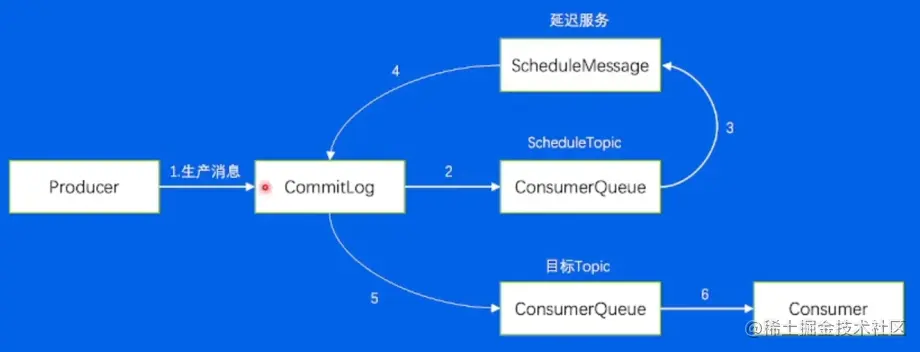

4.4、RocketMQ高级特性-延迟发送



4.4、RocketMQ高级特性-处理失败


4.4、RocketMQ高级特性-消费重试和死信队列
