这是我参与「第三届青训营 -后端场」笔记创作活动的第4篇笔记

接入问题引入

经典问题：浏览器输入网站域名到网页加载出来都经历了那些过程？

DNS域名解析->TCP建连->TSL握手->HTTP请求

  1. URL解析：地址栏输入地址，浏览器对输入内容进行解析，判断URL的合法性，和是否有可用缓存
  2. DNS解析：域名解析系统（DNS）查找对应的IP地址
  3. 建立TCP连接（三次握手）：浏览器向服务器发起TCP连接，与浏览器建立TCP三次握手
  4. TSL握手：保证 HTTP 通信是安全的
  5. HTTP请求：浏览器将http请求数据发给服务器（客户端–>服务器）
  6. HTTP响应：服务器处理收到的请求，返回响应结果至浏览器（服务器–>客户端）
  7. 页面渲染：浏览器解析响应结果，进行页面渲染

以上步骤中，1为缓存相关，2、3、4、5、6为网络相关，7为浏览器相关

企业接入

域名系统

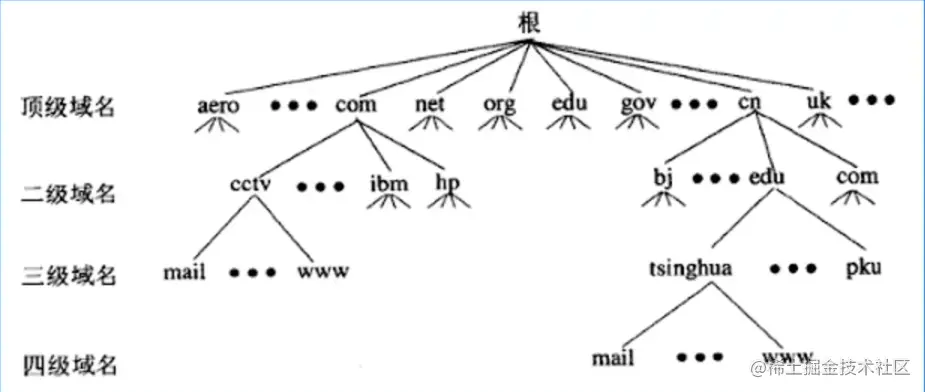

域名空间：

  • 域名空间是一个树形结构
  • 通过划分zone的方式进行分层授权管理
  • 全球公共域名空间仅对应一棵树
  • 根域名服务器：查询起点
  • 域名组成格式：[a-zA-Z0-9_-]，以点划分label image.png 顶级域：.gov政府，.edu教育，.com商业，.mil军事，.org非盈利组织

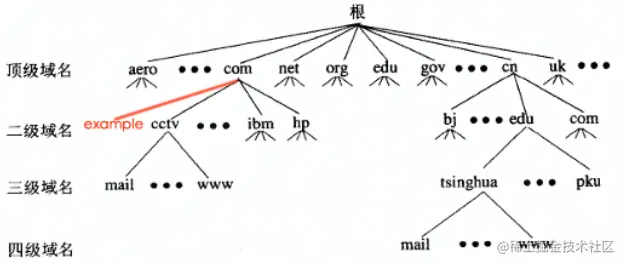

企业需要通过域名购买和配置迁移才能拥有自己的域名，购买二级域名：example.com，还需要进行域名备案，一般在云厂商处即可进行实名认证并备案 image.png

开放外部用户访问

租赁一个外网IP，专用于外部用户访问门户网站，将所购买的域名“www.example.com” 解析到所租赁的外网IP，将该IP绑定到一台物理机上（公司的门户网站也要部署到这台物理机上），并发布公网路由，用于外部用户访问。至此，外部用户的访问过程如下：

  1. 用户通过云厂商DNS解析服务获取“www.example.com” 的解析地址
  2. 得到其相应的IP地址
  3. 访问得到的IP地址与实现访问

自建DNS服务器

从公有云托管->构建自己的DNS系统 自建DNS服务器原因：

  • 内网域名的解析也要去公网获取，效率低下
  • 外部用户看得到内网IP地址，容易被hacker攻击
  • 云厂商权威DNS容易出故障，影响用户体验
  • 持续扩大公司品牌技术影响力，使用自己的DNS系统

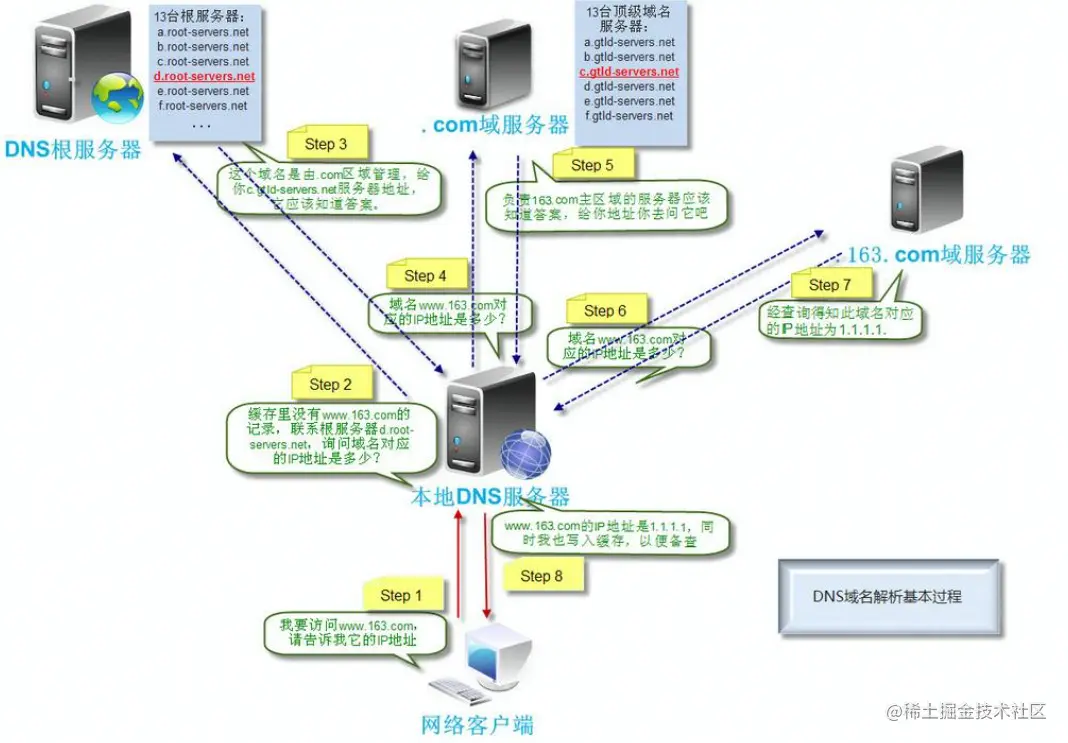

DNS解析过程


权威DNS系统架构

用户访问过程：

  1. 向Local DNS获取“www.example.com” 的解析地址
  2. Local DNS有缓存，则返回给用户域名对应的IP地址
  3. 没有缓存，则Local DNS向公司自建的权威DNS服务器发起解析请求
  4. 得到IP地址，返回给用户
  5. 用户访问IP地址，发送请求和接收响应

接入HTTPS协议

HTTP明文传输，有安全风险，包括窃听风险，篡改风险，冒充风险，所以使用HTTPS加密

对称加密和非对称加密

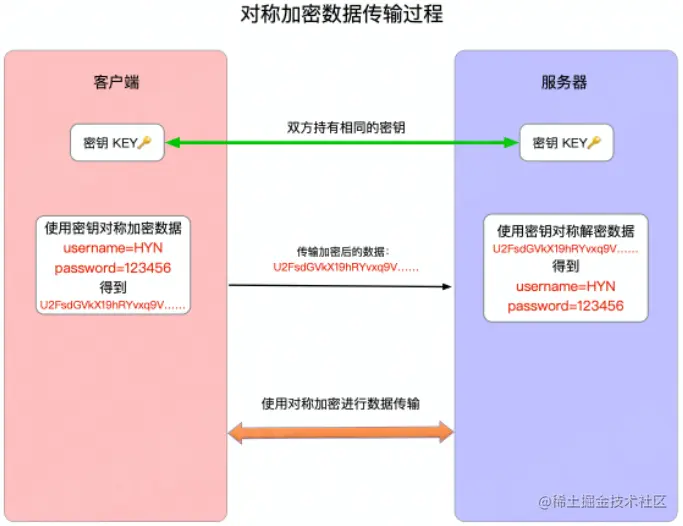

  • 对称加密：一份密钥，客户端和服务器双方持有相同的密钥，双方通信时使用密钥对称加密数据，并且使用密钥对称解密数据image.png存在缺陷：传输开始之前要先传输密钥，有可能被截获，进而导致加密的数据会被解密。

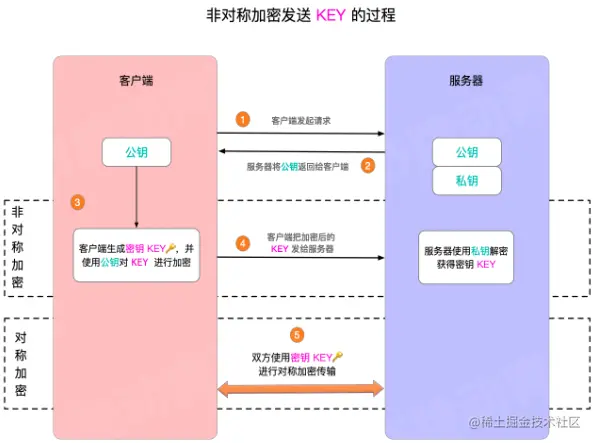

  • 非对称加密：公钥和私钥，如果使用公钥对数据加密，则只能使用相应的私钥才能解密，同样，如果使用私钥对数据加密，只能使用相应的公钥才能解密。image.png

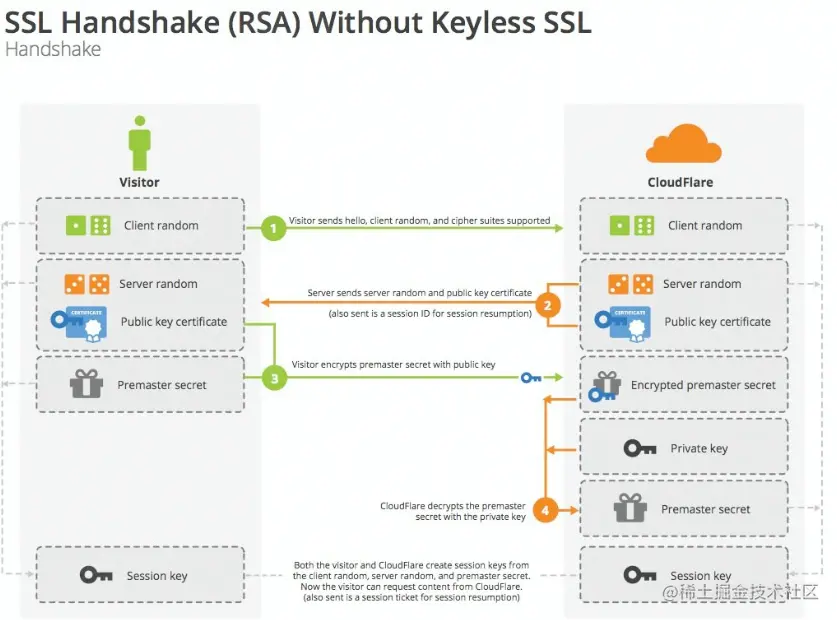

SSL的通信过程（RAS密钥交换算法）

  1. 客户端先发一个Client Hello 消息，里面有客户端使用的TLS版本号，支持的密码套件列表（cipher suites supported）和生成的随机数（Client Random），该随机数会被服务端保留，它是生成对称加密密钥的材料之一。
  2. 服务端收到客户端的Client Hello 之后，会确认TSL版本号是否支持，并且从密码套件列表中选择一个密码套件，以及生成随机数（Server Random），接着返回Server Hello 消息，消息里面有服务器确认的TLS版本号，也给出了随机数（Server Random），和服务端所选择的密码套件。然后服务端为了证明自己的身份会发送Server Certificate 给客户端，这个消息里面含有数字证书。随后，服务端发送Server Hello Done 消息，告诉客户端已经把该给你的都给你了。
  3. 客户端收到数字证书后会验证证书，认为证书可信则继续向下走，客户端生成一个新的随机数（pre-master），用服务器的公钥（从数字证书中取出）加密该随机数，通过Change Key Exchange 消息传给服务端，服务端收到后，用私钥解密得到客户端新发来的随机数（pre-master）。至此，客户端和服务端都共享了三个随机数，分别是Client Random，Server Random，pre-master。于是，双方根据这三个随机数生成会话秘钥（Session key）。生成后，客户端发送一个Change Cipher Spec 消息，告诉服务端开始使用加密方式发送消息。然后客户端再发送一个Encrypted Handshake Message（Finished） 消息，把之前所有发送的数据做个摘要，再用会话秘钥加密，让服务端验证下加密通信是否可用，并且之前握手信息是或否有被中途篡改过。
  4. 服务端同样发送Change Cipher Spec 和Encrypted Handshake Message，如果双方验证加密解密都没问题，那么就可以使用会话秘钥来加密HTTP的请求和响应了。 image.png

客户端验证数字证书

客户端收到数字证书后会验证：

  • 是否是可信机构颁布
  • 域名是否与实际访问一致
  • 检查数字签名是否合法（数字签名是算出来的，即算出来的结果是否一致）
  • 检查证书有效期
  • 检查证书的撤回状态

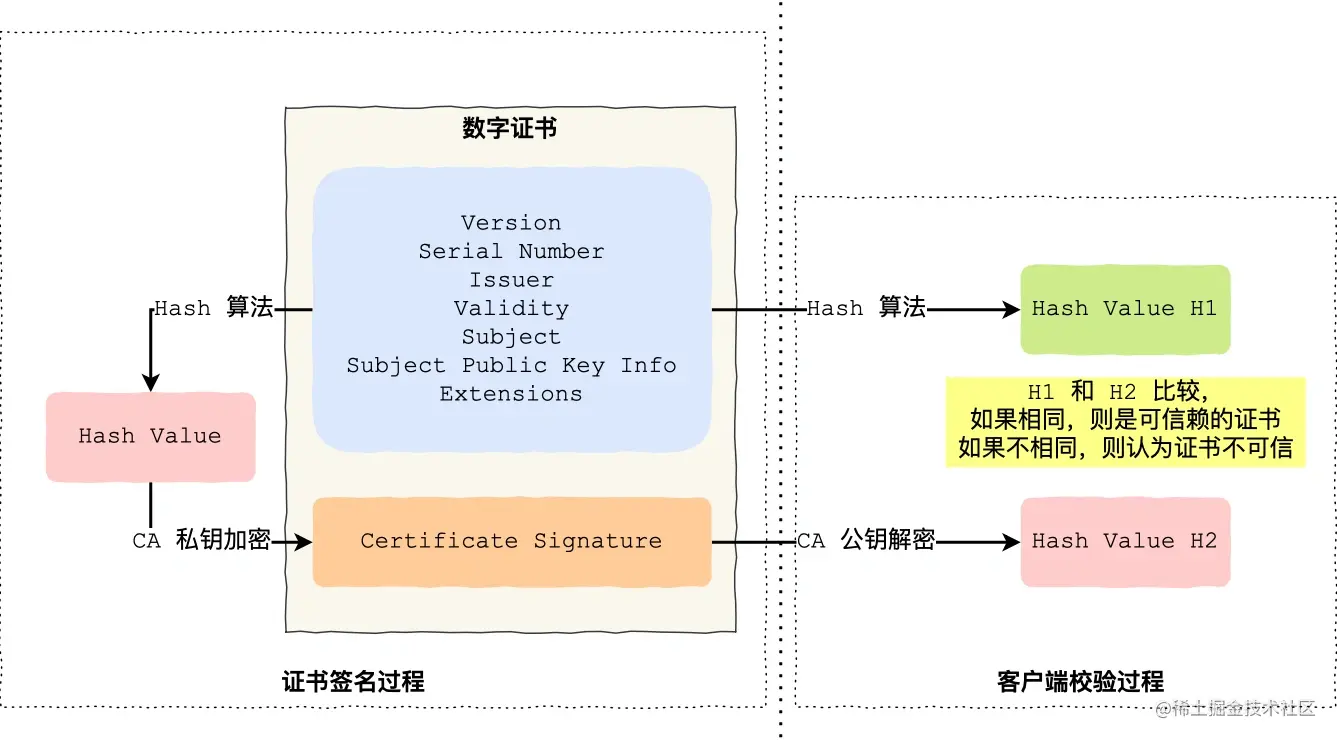

image.png 左边是签发证书，右边是客户端校验服务端的数字证书 签发证书：

  • 首先 CA 会把持有者的公钥、用途、颁发者、有效时间等信息打成一个包，然后对这些信息进行 Hash 计算，得到一个 Hash 值；
  • 然后 CA 会使用自己的私钥将该 Hash 值加密，生成 Certificate Signature，也就是 CA 对证书做了签名；
  • 最后将 Certificate Signature 添加在文件证书上，形成数字证书； 校验数字证书：
  • 首先客户端会使用同样的 Hash 算法获取该证书的 Hash 值 H1；
  • 通常浏览器和操作系统中集成了 CA 的公钥信息，浏览器收到证书后可以使用 CA 的公钥解密 Certificate Signature 内容，得到一个 Hash 值 H2 ；
  • 最后比较 H1 和 H2，如果值相同，则为可信赖的证书，否则则认为证书不可信。

接入全站加速

  • 源站容量问题：增加后端机器扩容，静态内容使用静态加速缓存
  • 网络传输问题：动态加速DCDN 全站加速=静态加速+动态加速

静态加速CND

缓存静态文件，将服务器上的静态内容（视频，图片）缓存到CND节点上，当访问这些静态内容时，无需访问服务器源站，通过就近原则访问CDN结点就可以，从而达到加速的效果，同时减轻源站的压力。

通过静态加速，从DNS获取的就不是源站的解析结果，而是CDN结点的解析结果，CDN结点使用自动调度DNS，根据一定的算法和策略（静态拓扑、容量等），将一些合适的CDN结点的IP地址返回给Local DNS，然后返回Client。当Client请求时，如果CDN结点没有客户端想要的，则会向源站发起请求，并将源站的相应缓存到CDN结点，同时也返回给客户端。

静态加速带来的好处：

  1. 解决服务端的“第一公里”问题
  2. 缓解甚至消除了不同运营商之间互联的瓶颈造成的影响
  3. 减轻了各省的出口带宽压力
  4. 优化了网上热点内容的分布

动态加速DCND

针对POST等非静态请求等不能在用户边缘缓存的业务，基于智能选路技术，从众多回源线路中择优选择一条线路进行传输。

场景与加速类型： 用户首次登录抖音，注册用户名手机号等用户信息---动态加速CDCN
抖音用户点开某个特定的短视频加载后观看---静态加速DCN
用户打开头条官网进行网页浏览---静态加速CDN+动态加速DCDN

4层负载均衡

基于IP+端口，利用某种算法将报文转发给某个后端服务器，实现负载均衡地落到后端服务器上。主要是对于TCP和UDP流量的转发。

主要功能：

  1. 解耦VIP和RS，（VIP：虚拟IP，一般作为四层反向代理的入口，client看起来一直在与VIP交互。RS：Real Server，VIP后实际承受client请求的服务，可能是物理机/虚拟机/容器POD）
  2. NAT
  3. 防攻击：syn proxy

常见的调度算法

  • RR轮询：将所有的请求平均分配给每个真实服务器RS
  • 加权RR轮询：给每个后端服务器一个权值比例，将请求按照比例分配
  • 最小链接：把新的连接请求分配到当前连接数最小的服务器
  • 五元组hash：根据源IP（sip），源端口（sport），协议（proto），目的IP（dip），目的端口（dport）对静态分配的服务器做散列取模，该方法有缺点：当某个后端服务器故障后，所有连接都重新计算，影响整个hash环
  • 一致性hash：出故障时直营校故障服务器上的连接session，其余服务器的连接不受影响

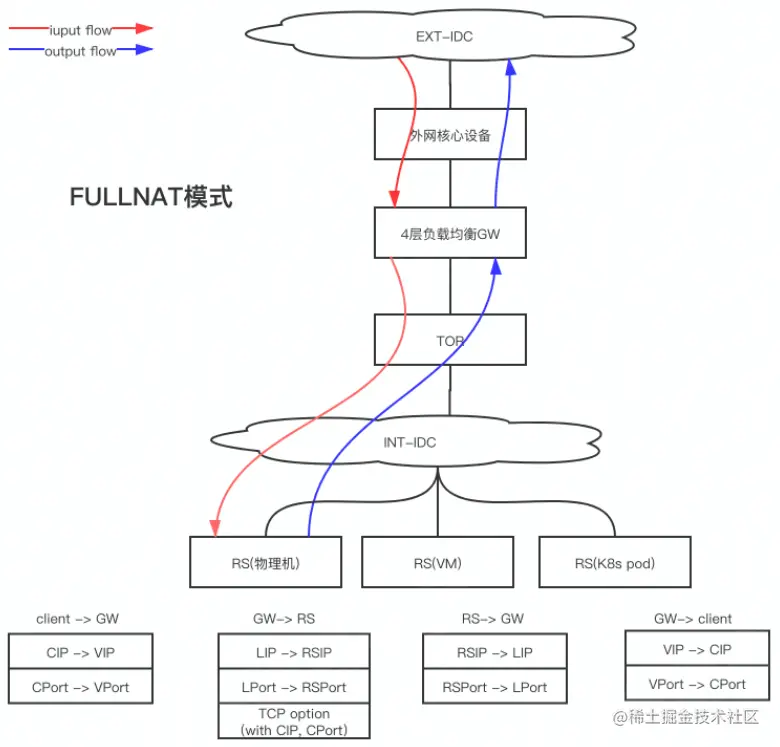

常见的实现方式FULLNAT

image.png 4层负载均衡通过VIP来接受外部请求，但是在内部不能拿VIP作为Client，所以用另一个网卡绑定一个LIP，LIP是一个内部IP，通过这个LIP与RS进行通信，从而将请求转发给RS。物理机再将相应发给4层负载均衡，4层负载均衡再回传给客户端。

注：RS通过TCP的option字段来传递真实的CIP，然后通过特殊的内核模块反解。

4层负载均衡特点

  • 大部分是通过dpdk技术实现，技术成熟，大厂都在用。（DPDK：Data Plane Development Kit，一种从数据面去加速网络报文处理的工具，可以极大提高数据处理性能和吞吐量，提高数据平面应用程序的工作效率。主要用户4层负载均衡，用于转发的网络加速领域比较多；以极大提高网卡报文的处理性能和吞吐量，提高数据平面应用程序的工作效率）
  • 纯用户态协议栈，kernel bypass，消除协议栈瓶颈
  • 无缓存，零拷贝，大页内存（减少cache miss）
  • 仅针对4层数据包转发，小包转发可达到限速，可承受高cps

7层负载均衡

7层负载均衡主要是为了解决4层负载均衡无法解决的http报文流量的处理

Nginx

最灵活的高性能web server，应用最广的7层反向代理

  • 模块化设计，较好的扩展性和可靠性
  • 基于master/worker架构设计
  • 支持热部署，可在线圣经
  • 不停机更新配置文件、更新日志文件、更新服务器二进制
  • 较低的内存消耗：一万个keep-alive连接模式下的非活动连接仅消耗2.5M内存
  • 事件驱动：异步非阻塞模型、支持aio，mmap（内存映射）

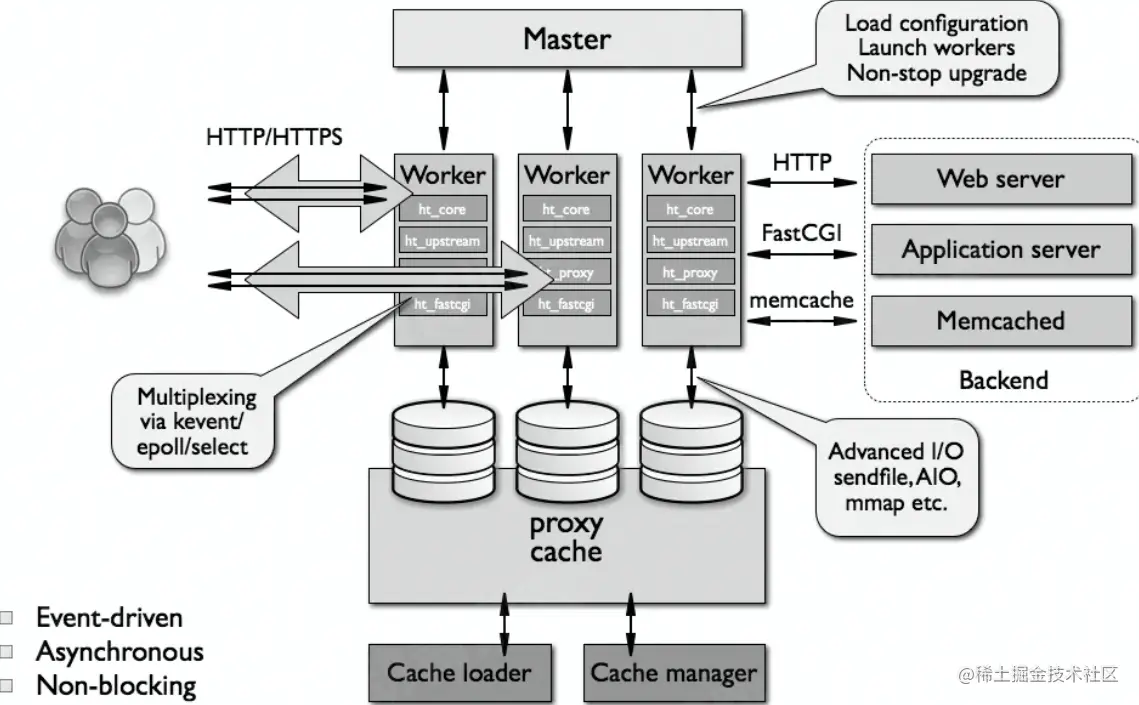

Nginx内部架构

image.png 有一个master进程和多个worker进程。每个worker进程可以相应多个用户请求，每个work进程有核心模块和外围的诸多模块组成（比如实现http功能的ht_core模块，实现负载均衡的upstream模块，反代理模块proxy等），基于不同的模块可以和不同的后端通信，worker进程还可以管理cache，可以把后端服务器的内容缓存到本地，缓存在内存与本地磁盘之间通信时提供AIO，mmap等机制加速硬盘的访问。相应用户的请求支持select/epoll等多路复用请求的机制。

事件驱动模型--异步非阻塞

每个进程使用异步非阻塞方式可以处理多个客户端请求，减少OS进程切换。当某个worker进程接收到客户端请求以后，调用IO进行处理，如果不能立即得到结果，就去处理其他请求（即为 非阻塞），而客户端在此期间也无需等待相应，可以去处理其他使其（即为 异步）。当IO请求返回时，会通知此worker进程，该进程得到通知，咱叔挂起当前处理的事务去相应客户端请求。
