深入浏览器的渲染原理

Rsquo
140 阅读6分钟

1. 输入URL网页的请求显示的过程

  • 首先通过DNS服务器进行域名解析

  • 解析出对应的IP地址，然后从ip地址对应的主机发送http请求 获取对应的静态资源，默认情况服务器会返回index.html文件

    • 浏览器内核开始解析HTML
    • 首先会解析对应的html 生成DOM Tree
    • 解析过程中，如果遇到css的link标签 则会下载对应的css文件
      • 下载css文件和生成DOM树是同时进行
    • 下载完对应的css文件后会进行css解析 生成CSSOM( CSS object model，CSS对象模型)
    • 当DOM Tree和CSS Tree都解析完成之后 会进行合并用来生成Render Tree(渲染树)

  • 初步生成的渲染树会显示节点以及部分样式 但是并不表示每个节点的尺寸 位置信息 于是进行Layout(布局)来生成渲染树中节点的宽度 高度位置信息

  • 经过Layout之后 浏览器内核将布局时的每个frame转屏幕上的每个像素点 将每个节点绘制到屏幕上

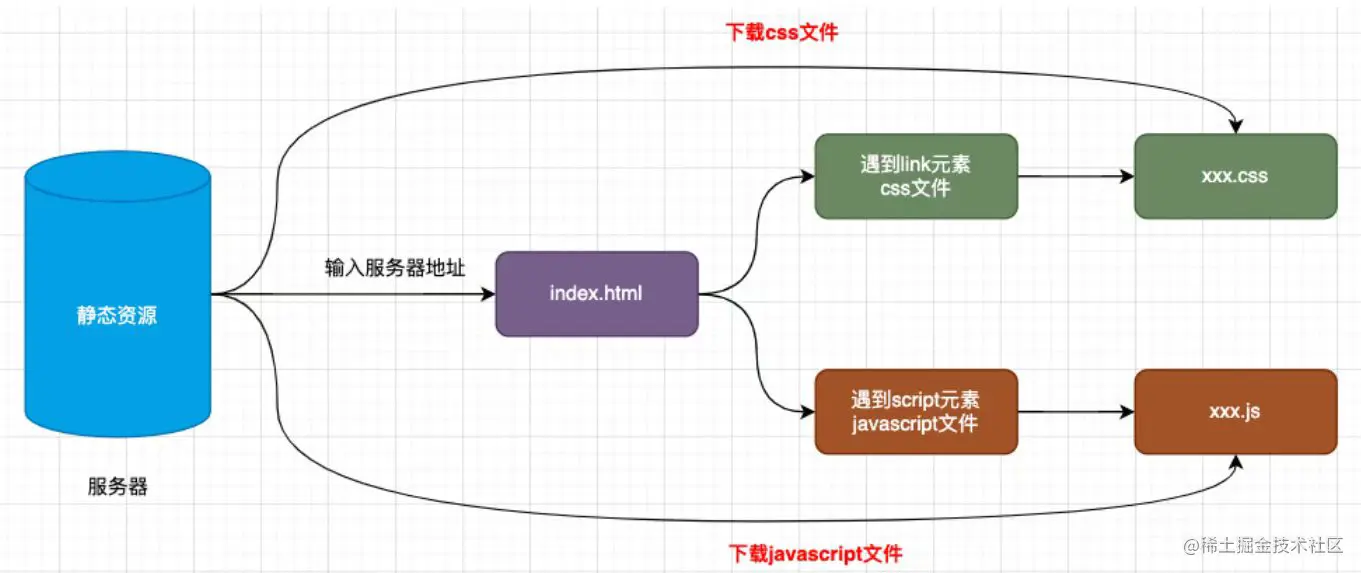

    网页渲染.jpg 注意: 第一次确定节点的大小位置称之为布局(Layout)，之后对节点大小位置改变后的重新计算称之为回流

2. 网页的渲染过程

  • HTML解析 -> DOM Tree

  • CSS解析 -> CSSOM Tree

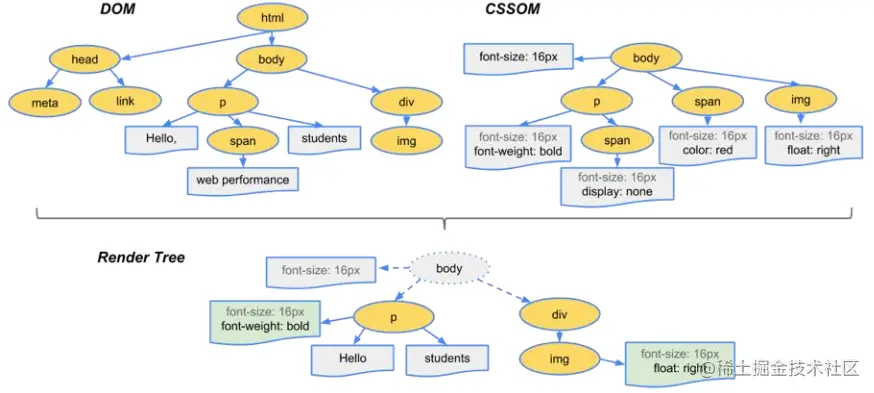

  • 生成 Render Tree（渲染树）

    • 当有了DOM Tree和 CSSOM Tree后，就可以两个结合来构建Render Tree了，显示哪些节点以及其他样式，但是不表示每个节点的尺寸、位置等信息

      • link元素不会阻塞DOM Tree的构建过程，但是会阻塞Render Tree的构建过程，因为Render Tree在构建时，需要对应的CSSOM Tree；

    • Render Tree和DOM Tree并不是一一对应的关系，比如对于display为none的元素，压根不会出现在render tree中


  • 进行layout布局

    • 布局是确定呈现树中所有节点的宽度、高度和位置信息

  • 进行paint绘制

    • 在绘制阶段，浏览器将布局阶段计算的每个frame转为屏幕上实际的像素点，包括将元素的可见部分进行绘制，比如文本、颜色、边框、阴影、替换元素（比如img）


3. 回流和重绘

3.1 回流

  • 理解回流reflow：（也称为重排）

    • 第一次确定节点的大小和位置，称之为布局（layout），之后对节点的大小、位置修改重新计算称之为回流。

  • 什么情况下会引起引起回流？

    • DOM结构发生改变（添加新的节点或者移除节点）

    • 改变了布局（修改了width、height、padding、font-size等值）

    • 窗口resize（修改了窗口的尺寸等）

    • 调用getComputedStyle方法获取尺寸、位置信息

3.2 重绘

  • 理解重绘repaint：

    • 第一次渲染内容称之为绘制（paint），之后重新渲染称之为重绘。

  • 什么情况下会引起重绘？

    • 修改背景色、文字颜色、边框颜色、样式等

3.3 总结

  • 回流一定会引起重绘，所以回流很消耗性能，应该尽量避免回流
  • 如何避免回流？

    1. 修改样式时尽量一次性修改

      • 比如通过cssText修改，比如通过添加class修改

    2. 尽量避免频繁的操作DOM

      • 可以在一个DocumentFragment或者父元素中，将要操作的DOM操作完成，再一次性的操作

    3. 尽量避免通过getComputedStyle获取尺寸、位置等信息

    4. 对某些元素使用position的absolute或者fixed

      • 并不是不会引起回流，而是开销相对较小，不会对其他元素造成影响

4. 合成composite

绘制的过程，可以将布局后的元素绘制到多个合成图层中，是浏览器的一种优化手段

  • 默认情况下，标准流中的内容都是被绘制在同一个图层中
  • 某些特殊的CSS属性, 会生成新的合成图层（每个合成层都是单独渲染的）:
    • 3D transforms
    • video、canvas、iframe
    • opacity 动画转换时
    • position: fixed
    • will-change：一个实验性的属性，提前告诉浏览器元素可能发生哪些变化
    • animation 或 transition 设置了opacity、transform
  • 有动画时尽量使用transform或者opacity，性能更高
  • 注意：分层确实可以提高性能，但是它以内存管理为代价，因此不应作为 web 性能优化策略的一部分过度使用。

5. defer和async

5.1 script元素和页面解析的关系

  • 页面渲染时的JavaScript

    • 浏览器在解析HTML的过程中，遇到了script元素是不能继续构建DOM树的，它会停止继续构建，首先下载JavaScript代码，并且执行JavaScript的脚本，只有等到JavaScript脚本执行结束后，才会继续解析HTML，构建DOM树
    • 这是因为JavaScript的作用之一就是操作DOM，并且可以修改DOM，如果等到DOM树构建完成并且渲染再执行JavaScript，会造成严重的回流和重绘，影响页面的性能。所以会在遇到script元素时，优先下载和执行JavaScript代码，再继续构建DOM树。

  • 这个带来新的问题，特别是现代页面开发中：

    • 在目前的开发模式中（比如Vue、React），脚本往往比HTML页面更“重”，处理时间需要更长
    • 会造成页面的解析阻塞，在脚本下载、执行完成之前，用户在界面上什么都看不到

  • 为了解决这个问题，script元素给我们提供了两个属性（attribute）：defer和async

5.2 defer

  • defer 属性告诉浏览器不要等待脚本下载，而继续解析HTML，构建DOM Tree。

    • 脚本会由浏览器来进行下载，但是不会阻塞DOM Tree的构建过程

    • 如果脚本提前下载好了，它会等待DOM Tree构建完成，在DOMContentLoaded事件之前先执行defer中的代码

  • 多个带defer的脚本是可以保持正确的顺序执行的。

  • 从某种角度来说，defer可以提高页面的性能，并且推荐放到head元素中

  • 注意：defer仅适用于外部脚本，对于script默认内容会被忽略

5.3 async

  • async是让一个脚本完全独立的：

    • 浏览器不会因 async 脚本而阻塞（与 defer 类似）

    • async脚本不能保证顺序，它是独立下载、独立运行，不会等待其他脚本

    • async不能保证在DOMContentLoaded之前或者之后执行

5.4 defer 和 async的区别

  • defer通常用于需要在文档解析后操作DOM的JavaScript代码，并且对多个script文件有顺序要求的

  • async通常用于独立的脚本，对其他脚本，甚至DOM没有依赖的
