这是我参与「第三届青训营 -后端场」笔记创作活动的的第16篇笔记
一、 本堂课重点内容
1.1 前世今生
1.2 消息队列-Kafka
1.3 消息队列-BMQ
1.4 消息队列-RocketMQ
二、 详细知识点介绍
2.1 前世今生

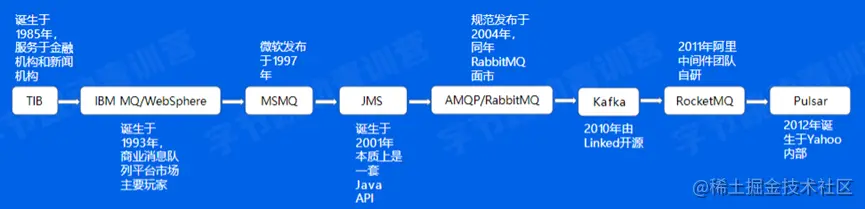

2.1.1 消息队列发展历程
业内消息队列对比：
2.2 消息队列-Kafka

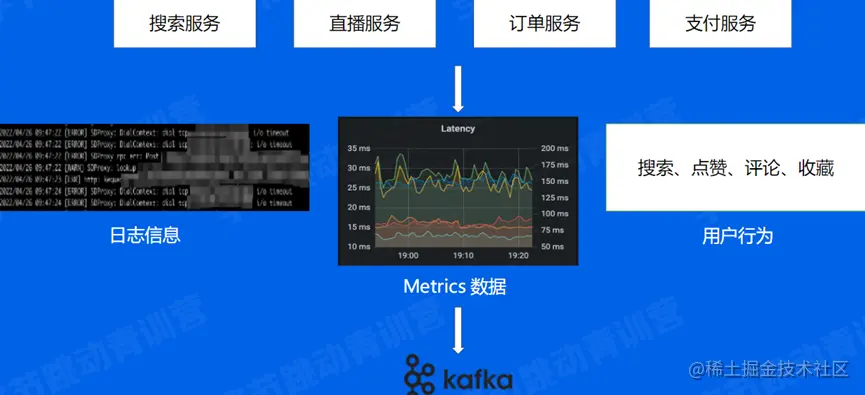

2.2.1 使用场景
2.2.2 如何使用Kafka
第一步：首先需要创建一个Kka集群，但如果你是在字节工作，恭喜你这一步消息团队的小伙伴已经帮你完成了
第二步：需要在这个集群中创建一个Topic,并且设置好分片数量
第三步：引入对应语言的SDK,配置好集群和Topics等参数，初始化一个生产者，调用Send方法，将你的Hello World发送出去
第四步：引入对应语言的SDK,配置好集群和Topics等参数，初始化一个消费者，调用Pol方法，你将收到你刚刚发送的Hello World

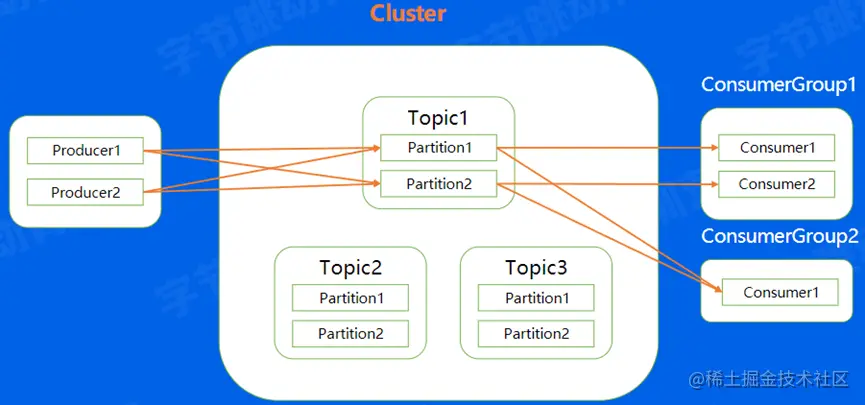

2.2.3 基本概念
2.2.3.1 基本概念
Topic:逻辑队列，不同Topic可以建立不同的Topic
Cluster:物理集群，每个集群中可以建立多个不同的Topic
Producer:生产者，负责将业务消息发送到Topic中
Consumer:消费者，负责消费Topic中的消息
ConsumerGroup:消费者组，不同组Consumer消费进度互不干涉

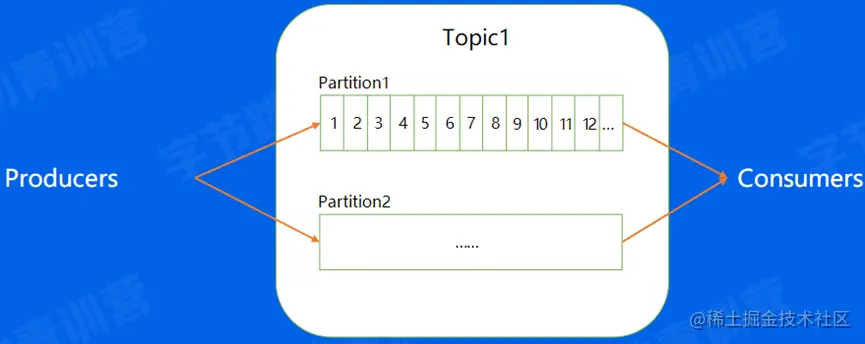

Partition:通常topics会有多个分片，不同分片直接消息是可以并发来处理的，这样提高单个Topic的吞吐
Offset:消息在partition内的相对位置信息，可以理解为唯一lD，在partition内部严格递增

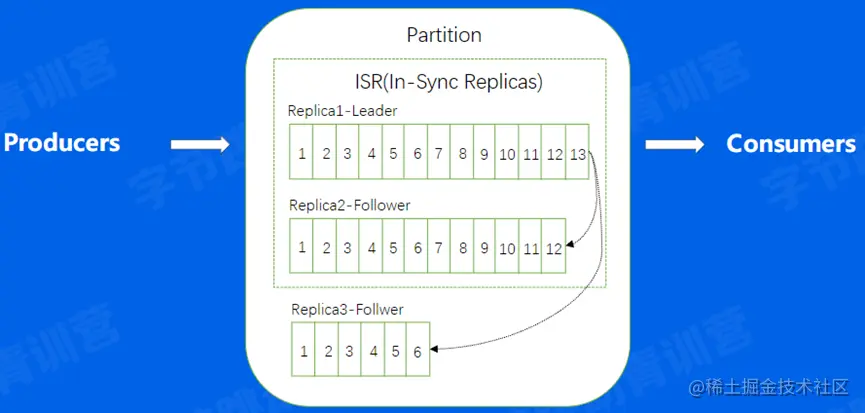

Replica:分片的副本，分布在不同的机器上，可用来容灾，Leader对外服务，Follower异步去拉取leader的数据进行一个同步，如果leader挂掉了，可以将Follower提升成leader再对外进行服务
ISR:意思是同步中的副本，对于Follower来说，始终和leader是有一定差距的，但当这个差距比较小的时候，我们就可以将这个follower副本加入到ISR中，不在ISR中的副本是不允许提升成Leader的
2.2.4 数据复制

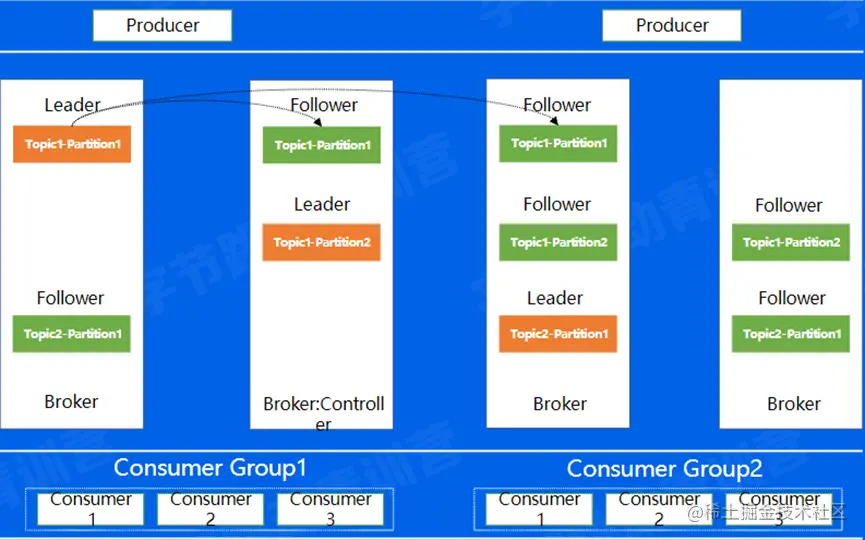

下面这幅图代表着Kafka中副本的分布图。途中Broker代表每一个Kafka的节点，所有的Broker节点最终组成了一个集群。整个图表示，图中整个集群包含了4个Broker机器节点，集群有两个Topic,分别是Topic1和Topic2,Topic1有两个分片，Topic2有1个分片，每个分片都是三副本的状态。这里中间有个Broker同时也粉演了Controller的角色，Controller是整个集群的大脑，负责对副本和Broker进行分配

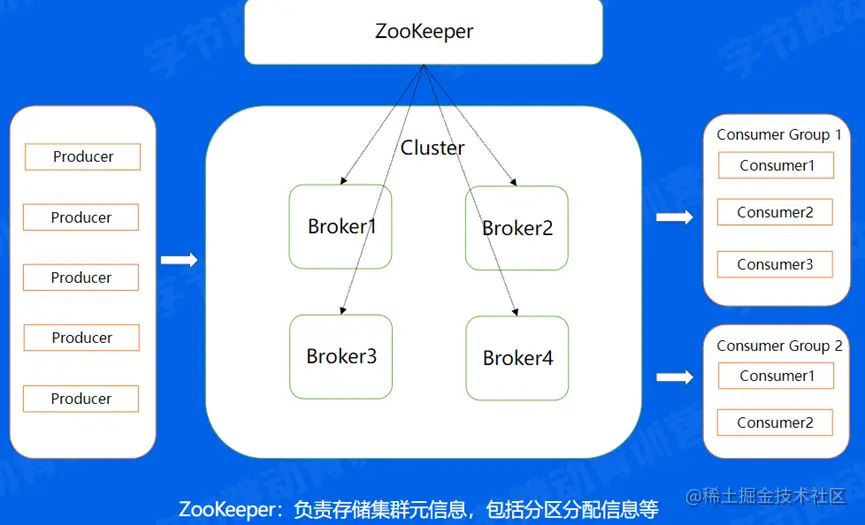

2.2.5 Kafka架构

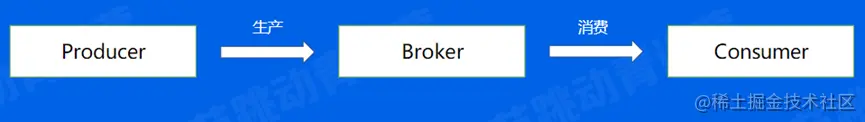

2.2.6 一条消息的自述

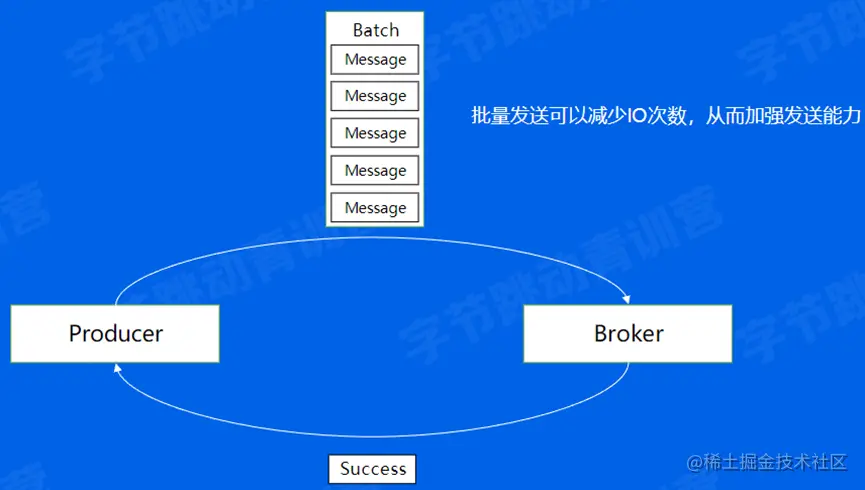

2.2.7 Producer-批量发送
通过压缩，减少消息大小，目前支持Snappy、Gzip、LZ4、ZSTD压缩算法
2.2.8 Broker-数据的存储

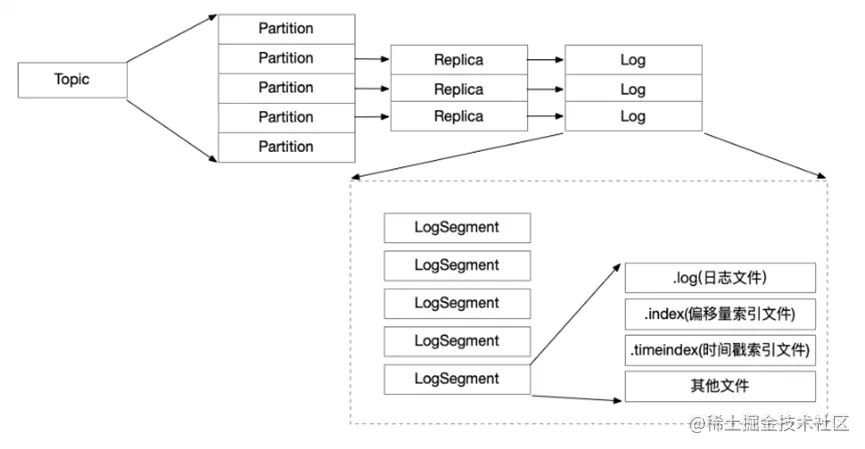

2.2.8.1 消息文件结构
数据路径：Topic/Partition/Segment/(log|index timeindex|)

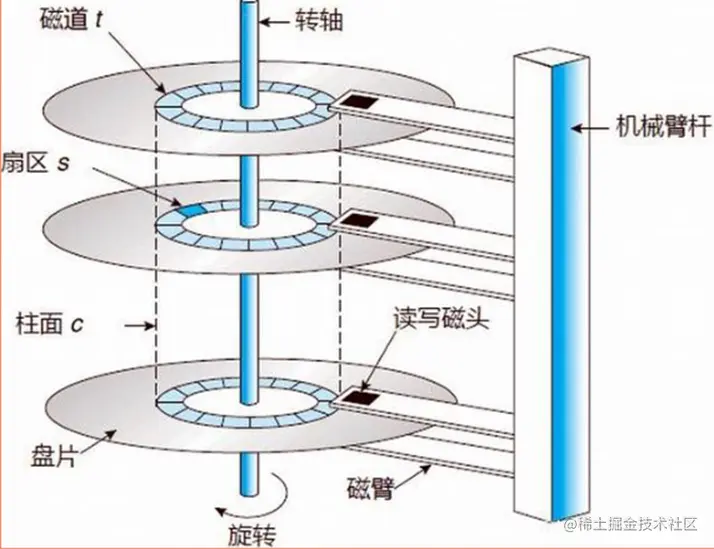

2.2.8.2 磁盘结构
移动磁头找到对应磁道，磁盘转动，找到对应扇区，最后写入。寻道成本比较高，因此顺序写可以减少寻道所带来的时间成本。

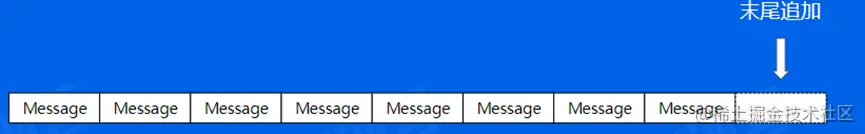

2.2.8.3 顺序写
采用顺序写的方式进行写入，以提高写入效率

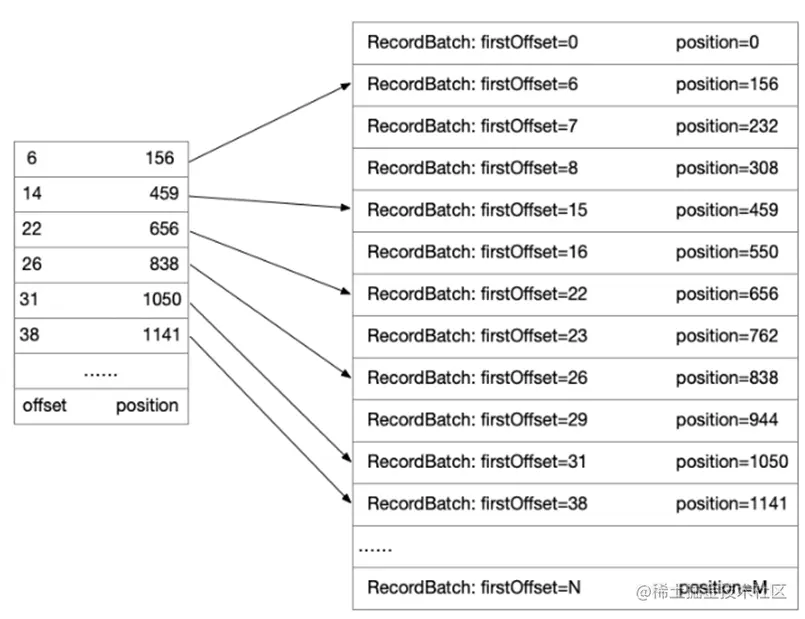

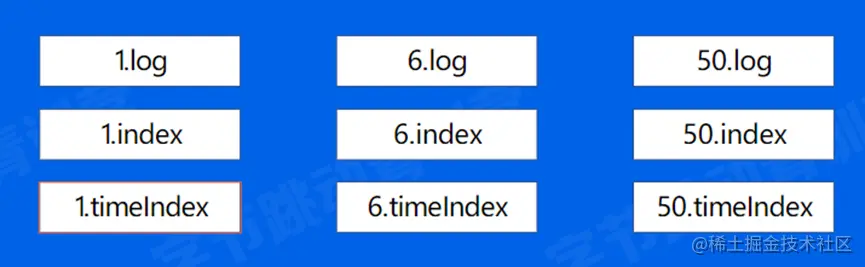

2.2.8.4 如何找到消息
Consumer通过发送FetchRequest请求消息数据，Broker会将指定Offset处的消息，
按照时间窗口和消息大小窗口发送给Consumer,寻找数据这个细节是如何做到的呢？

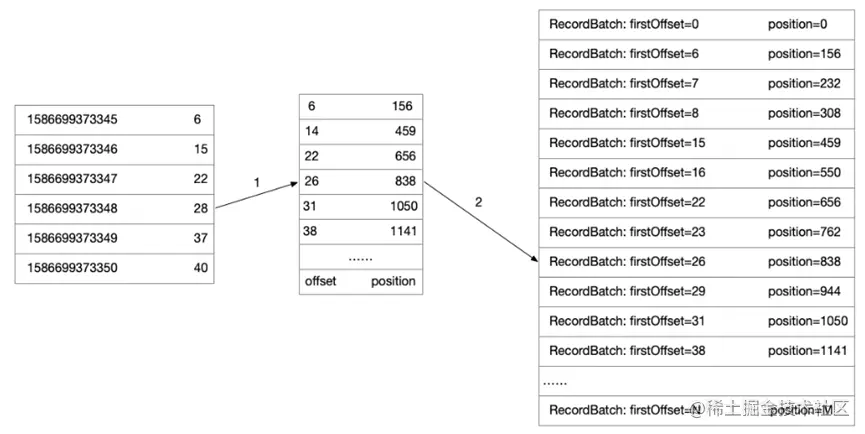

目标：寻找offset = 28
1. 二分找到小于目标offset的最大文件。
2. 通过二分找到小于目标offset最大的索引位置，再遍历找到目标offset
3. 二分找到小于目标时间戳最大的索引位置，在通过寻找offset的方式找到最终数据。

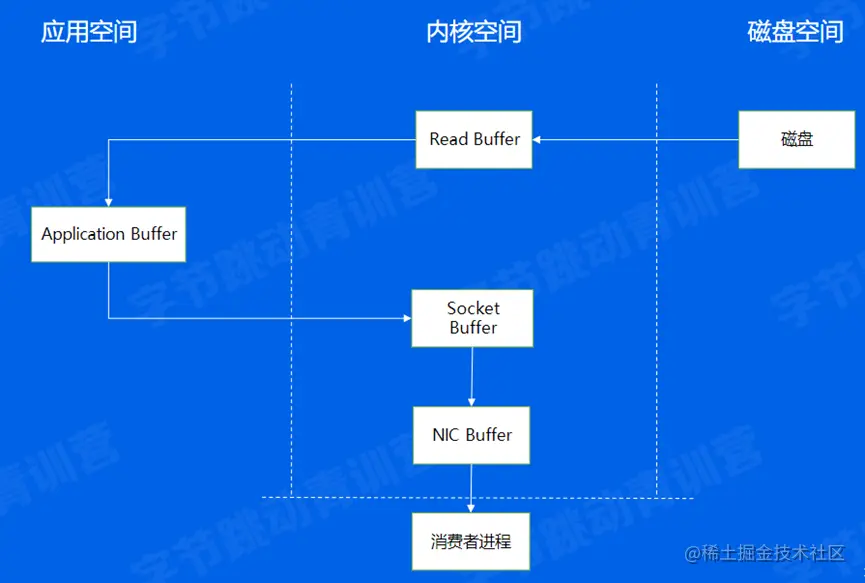

2.2.8.5 传统数据拷贝
2.2.8.6 零拷贝
Consumer从Broker中读取数据，通过sendfile的方式，将磁盘读到os内核缓冲区后，直接转到socket buffer进行网络发送。Producer生产的数据持久化到broker,采用mmap文件映射，实现顺序的快速写入
2.2.9 消息的的接收端

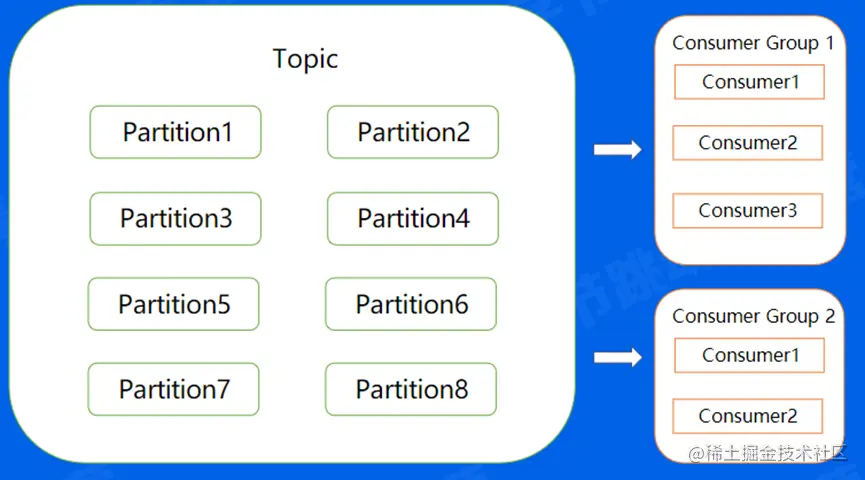

对于一个Consumer Group来说，多个分片可以并发的消费，这样可以大大提高消费的效率，但需要解决的问题是，Consumer和Partition的分配问题，也就是对于每一个Partition来讲，该由哪一个Consumer来消费的问题。对于这个问题，我们一般有两种解决方法，手动分配和自动分配。
2.2.9.1 Low Level
第一、手动分配，也就是Kafka中所说的Low Level消费方式进行消费，这种分配方式的一个好处就是启动比较快，因为对于每一个Consumer来说，启动的时候就已经知道了自己应该去消费哪个消费方式，就好比图中的Consumer Group1来说，Consumer1去消费Partition1,2,3，Consumer2,去消费456Consumer:3去消费7，8。这些Consumer再启动的时候就已经知道分配方案了，但这样这种方式的缺点又是什么呢，想象一下，如果我们的Consumer3:挂掉了，我们的7,8分片是不是就停止消费了。又或者，如果我们新增了一台Consumer4,那是不是又需要停掉整个集群，重新修改配置再上线，保证Consumer4也可以消费数据，其实上面两个问题，有时候对于线上业务来说是致命的。

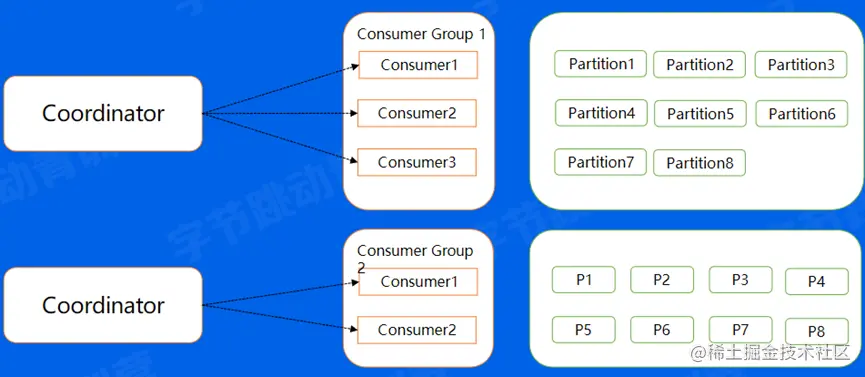

2.2.9.2 High Level
所以Kafka也提供了自动分配的方式，这里也叫做High Level的消费方式，简单的来说，就是在我们的Broker集群中，对于不同的Consumer Group来讲，都会选取一台Broker当做Coordinator,而Coordinator的作用就是帮助Consumer Group进行分片的分配，也叫做分片的rebalance,使用这种方式，如果ConsumerGroup中有发生宕机，或者有新的Consumer加入，整个partition和Consumer都会重新进行分配来达到一个稳定的消费状态
2.2.10 Consumer Rebalance
2.2.11 Kafka-数据复制问题
通过前面的介绍我们可以知道，对于Kafka:来说，每一个Broker上都有不同topic分区的不同副本，而每一个副本，会将其数据存储到该Kafka节点上面。对于不同的节点之间，通过副本直接的数据复制，来保证数据的最终一致性，与集群的高可用。
2.2.12 Kafka-重启操作

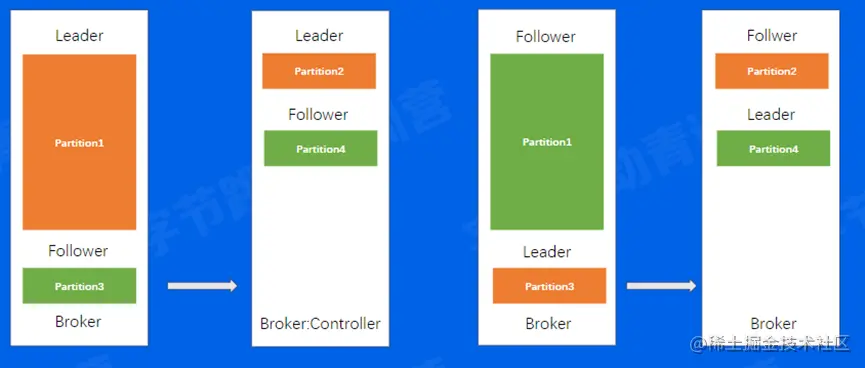

举个例子来说，如果我们对一个机器进行重启。首先，我们会关闭一个Broker,.此时如果该Broker上存在副本的Leader,.那么该副本将发生leader切换，切换到其他节点上面并且在ISR中的Follower副本，可以看到图中是切换到了第二个Broker上面。而此时，因为数据在不断的写入，对于刚刚关闭重启的Broker来说，和新Leader之间一定会存在数据的带后，此时这个Broker会追赶数据，重新加入到ISR当中。当数据追赶完成，之后，我们需要回切leader,这一步叫做orefer leader,这一步的目的是为了避免，在一个集群长期运行后，所有的leaderi都分布在少数节点上，导致数据的不均衡。
可以不可以并发多台重启吗？
不可以。为什么呢，在一个两副本的集群中，重启了两台机器，对某一分片来讲，可能两个分片都在这台机器上面，则会导致该集群处于不可用的状态。这是更不能接受的。
2.2.13 Kafka-替换、扩容、缩容
如果是替换，和刚刚的重启有什么区别，其实替换，本质上来讲就是一个需要追更多数据的重启操作，因为正常重启只需要追一小部分，而替换，则是需要复制整个leader的数据，时间会更长扩容呢，当分片分配到新的机器上以后，也是相当于要从开始复制一些新的副本而缩容，缩容节点上面的分片也会分片到集群中剩余节点上面，分配过去的副本也会从0开始去复制数据以上三个操作均有数据复制所带来的时间成本问题，所以对于Kafka来说，运维操作所带来的时间成本是不容忽视的。
2.2.14 Kafka-负载不均衡

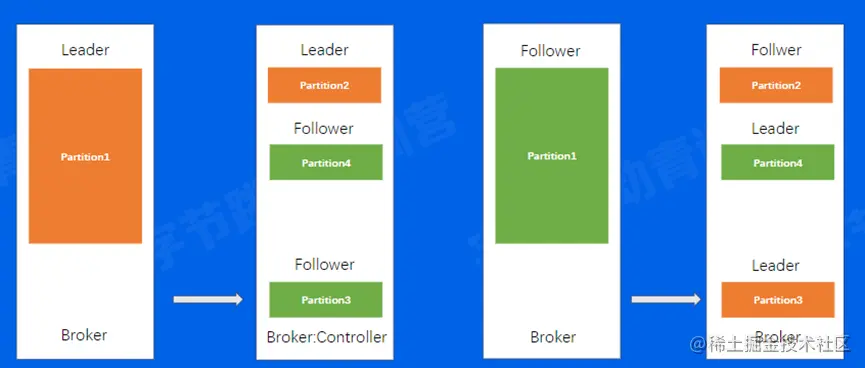

这个场景当中，同一个Topc有4个分片，两副本，可以看到，对于分片1来说，数据量是明显比其他分片要大的，当我们机器IO达到瓶颈的时候，可能就需要把第一台Broker.上面的Partition.3迁移到其他负载小的Broker.上面，接着往下看
但我们的数据复制又会引起Broker1的IO升高，所以问题就变成了，我为了去解决IO升高，但解决问题的过程又会带来更高的IO,所以就需要权衡IO设计出一个极其复杂的负载均衡策略。
2.3 消息队列-BMQ

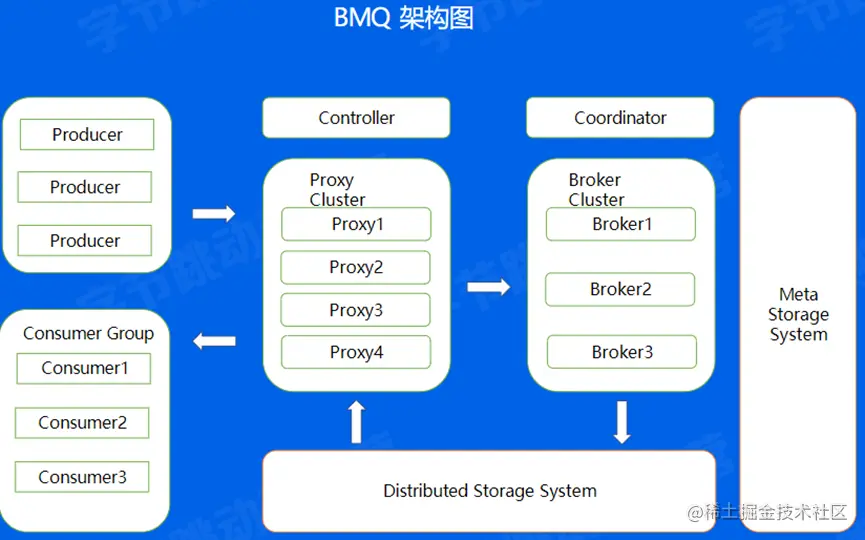

2.3.1 BMQ简介：兼容Kafka协议，存算分离，云原生消息队列
2.3.2 运维操作对比

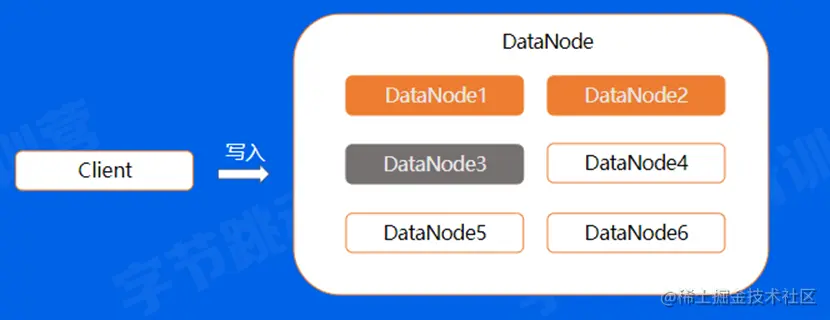

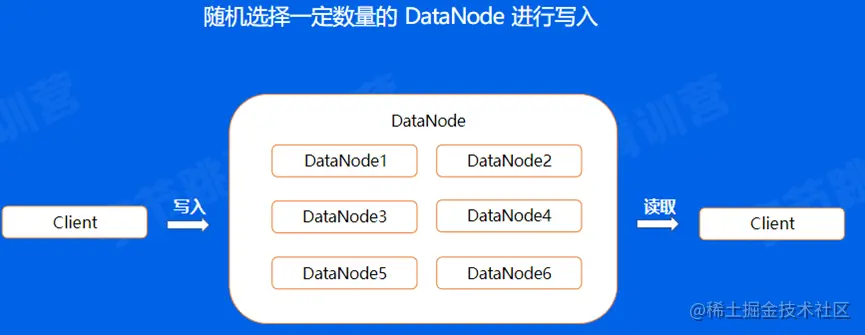

2.3.3 HDFS写文件流程
首先客户端写入前会选择一定数量的DataNode,这个数量是副本数，然后将一个文件写入到这三个节点上，切换到下一个segment之后，又会重新选择三个节点进行写入。这样来，对于单个副本的所有segment:来讲，会随机的分配到分布式文件系统的整个集群中。

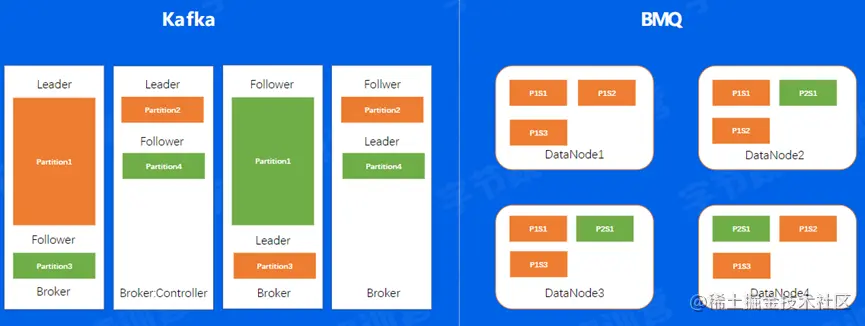

2.3.4 BMQ文件结构
对于Kafka分片数据的写入，是通过先在Leader上面写好文件，然后同步到Follower上，所以对于同一个副本的所有Segmenti都在同一台机器上面。就会有在之前我们所说到的单分片过大导致负载不均衡的问题，但在BMQ集群中，因为对于单个副本来讲，是随机分配到不同的节点上面的，因此不会存在Kafka的负载不均问题。
2.3.5 Broker-Partition状态机

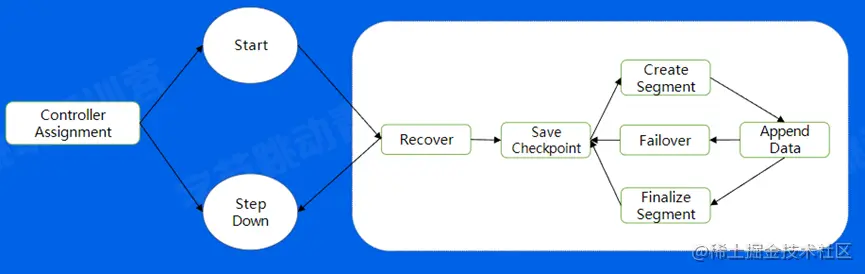

其实对于写入的逻辑来说，我们还有一个状态机的机制，用来保证不会出现同一个分片在两个Broker.上同时启动的情况，另外也能够保证一个分片的正常运行。首先，Controller做好分片的分配之后，如果在该Broker分配到了Broker,首先会start这个分片，然后进入Recover状态，这个状态主要有两个目的获取分片写入权利，也就是说，对于hdfs来讲，只会允许我一个分片进行写入，只有拿到这个权利的分片我才能写入，第二一个目的是如果上次分片是异常中断的，没有进行save checkpoint,.这里会重新进行一次save checkpoint,然后就进入了正常的写流程状态，创建文件，写入数据，到一定大小之后又开始建立新的文件进行写入。
2.3.5.1 Broker-写文件流程
数据校验：CRC参数是否合法。校验完成后，会把数据放入Buffer中，通过一个异步的Write Thread线程将数据最终写入到底层的存储系统当中。这里有一个地方需要注意一下，就是对于业务的写入来说，可以配置返回方式，可以在写完缓存之后直接返回，另外我也可以数据真正写入存储系统后再返回，对于这两个来说前者损失了数据的可靠性，带来了吞吐性能的优势，因为只写入内存是比较快的，但如果在下一次flush前发生宕机了，这个时候数据就有可能丢失了，后者的话，因为数据已经写入了存储系统，这个时候也不需要担心数据丢失，相应的来说吞吐就会小一些。我们再来看看Thread的具体逻辑，首先会将Buffer中的数据取出来，调用底层写入逻辑，在一定的时间周期上去flush,flush完成后开始建立Index,也就是offset和timestamp对于消息具体位置的映射关系。Index建立好以后，会save一次checkpoint,也就表示，checkpoint后的数据是可以被消费的辣，我们想一下，如果没有checkpoint的情况下会发生什么问题，如果flush完成，之后宕机，index还没有建立，这个数据是不应该被消费的。最后当文件到达一定大小之后，需要建立一个新的segment文件来写入。
2.3.5.2 Broker-写文件Failover
我们之前说到了，建立一个新的文件，会随机挑选与副本数量相当的数据节点进行写入，那如果此时我们挑选节点中有一个出现了问题，导致不能正常写入了，我们应该怎么处理，是需要在这里等着这个节点恢复吗，当然不行，谁知道这个节点什么恢复，既然你不行，那就把你换了，可以重新找正常的节点创建新的文件进行写入，这样也就保证了我们写入的可用性。
2.3.6 Proxy

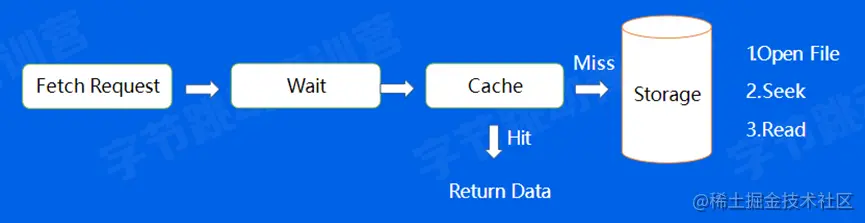

首先Consumer发送一个Fetch Request，然后会有一个Wait流程，那么他的左右是什么呢，想象一个Topic,如果一直没有数据写入，那么，此时consumer就会一直发送Fetch Request,如果Consumer数量过多，BMQ的server端是扛不住这个请求的，因此，我们设置了一个等待机制，如果没有fetch到指定大小的数据，那么proxys会等待一定的时间，再返回给用户侧，这样也就降低了fetch请求的IO次数，经过我们的wait流程后，我们会到我们的Cache里面去找到是否有存在我们想要的数据，如果有直接返回，如果没有，再开始去存储系统当中寻找，首先会Open这个文件，然后通过Index找到数据所在的具体位置，从这个位置开始读取数据。

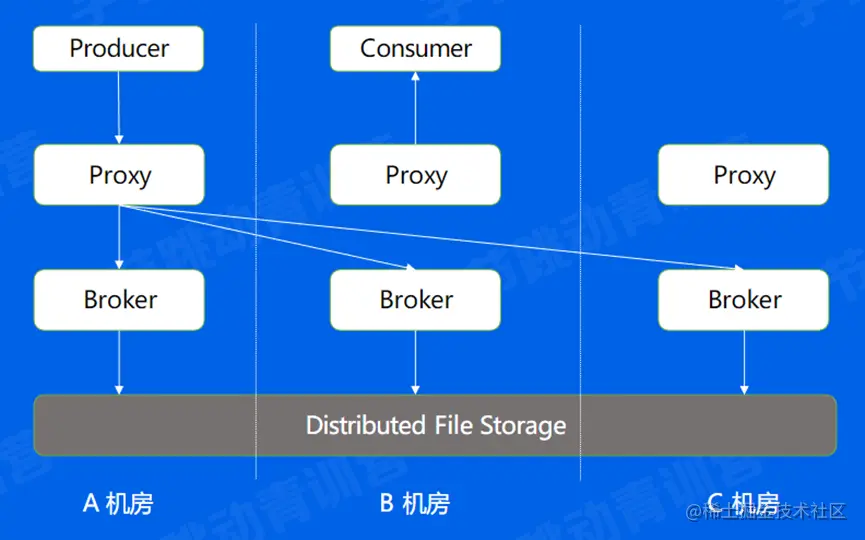

2.3.7 多机房部署
为什么需要多机房部署，其实对于一个高可用的服务，除了要防止单机故障所带来的的影响意外，也要防止机房级故障所带来的影响，比如机房断点，机房之间网络故障等等。那我们来看看BMQ的多机房部署是怎么做的Proxy->Broker->Meta->HDFS

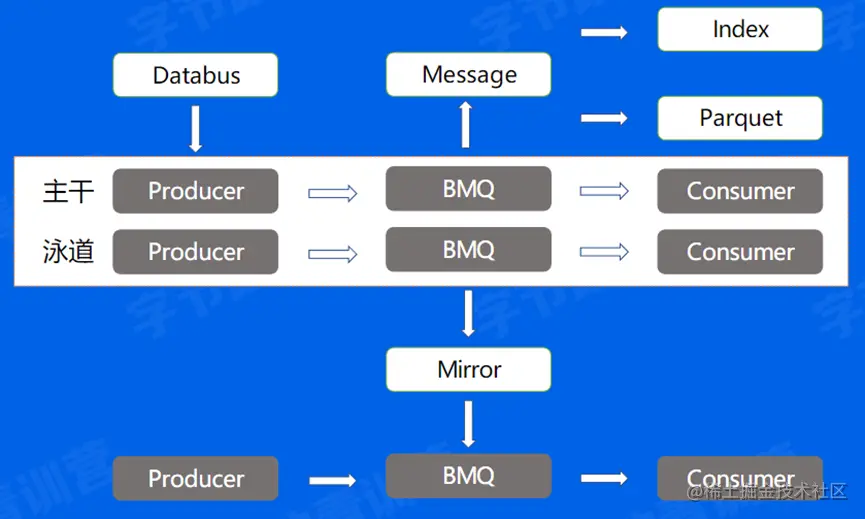

2.3.8 BMQ-高级特性

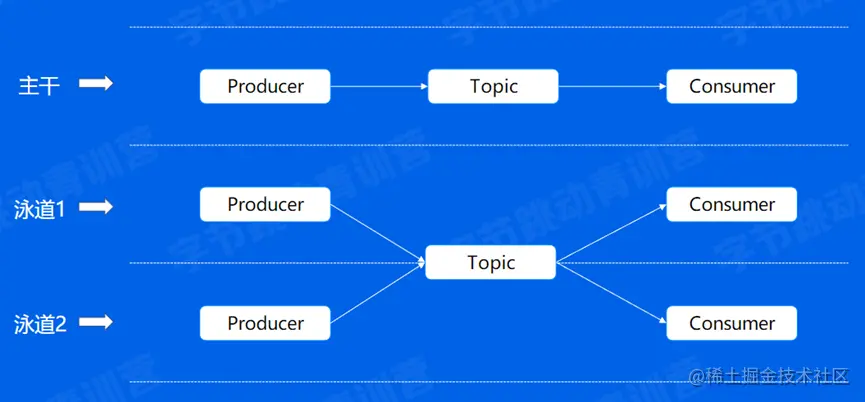

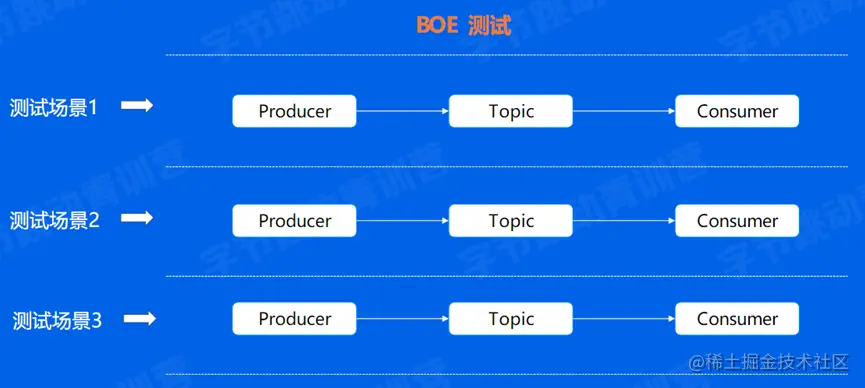

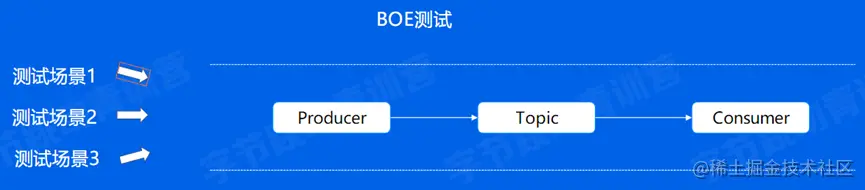

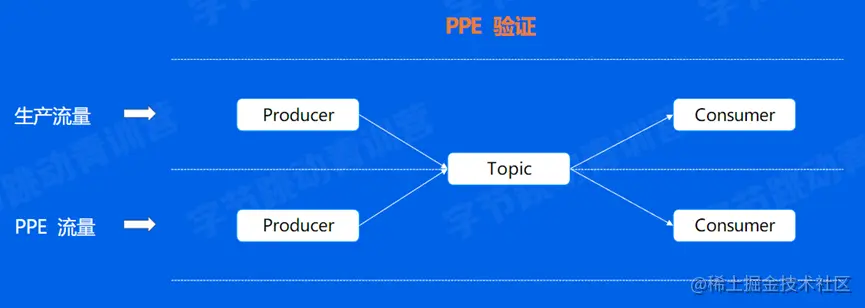

2.3.9 泳道消息
BOE:Bytedance Offline Environment,是一套完全独立的线下机房环境
PPE:Product Preview Environment,即产品预览环境
多个人同时测试，需要等待上一个人测试完成
每多一个测试人员，都需要重新搭建一个相同配置的Topic,造成人力和资源的浪费。
对于PPE的消费者来说，资源没有生产环境多，所以无法承受生产环境的流量
解决主干泳道流量隔离问题以及泳道资源重复创建问题

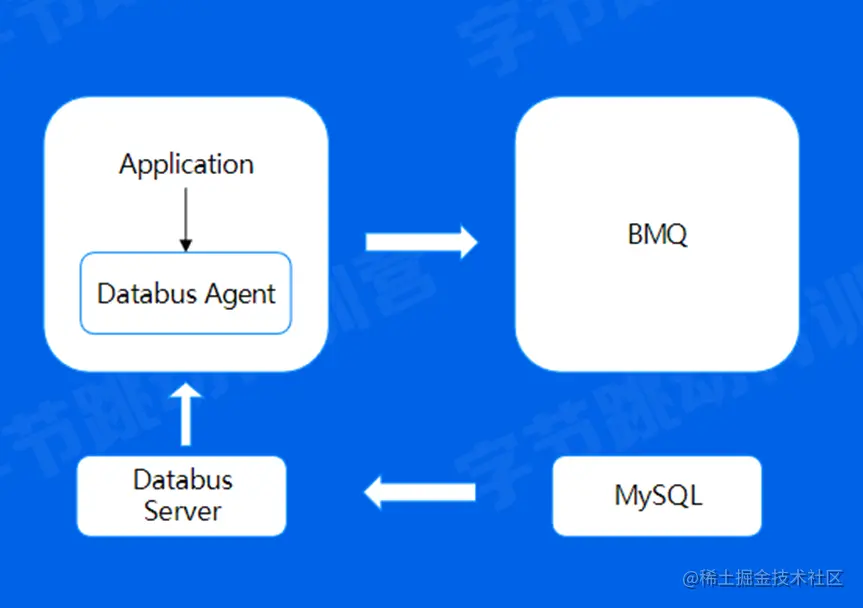

2.3.10 Databus
直接使用原生SDK会有什么问题？
1.客户端配置较为复杂
2.不支持动态配置，更改配置需要停掉服务
3.对于latency不是很敏感的业务，batch效果不佳
1.简化消息队列客户端复杂度
2.解耦业务与Topic
3.缓解集群压力，提高吞吐
2.3.11 Mirror

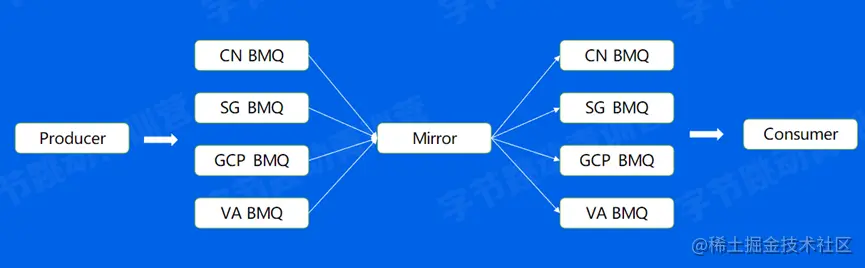

使用Mirror通过最终一致的方式，解决跨Region读写问题。

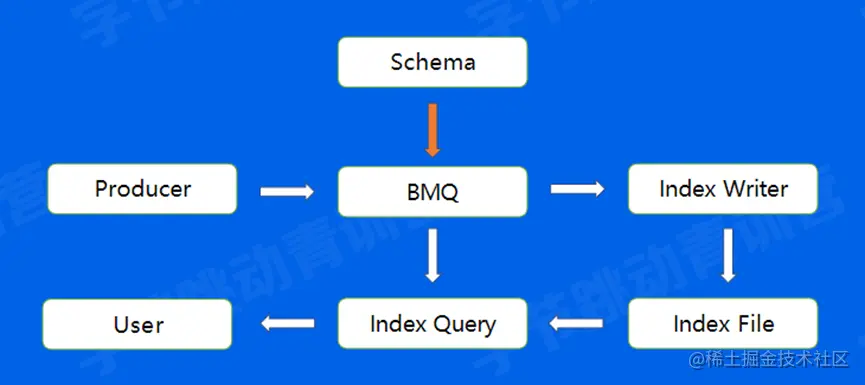

2.3.12 Index
如果希望通过写入的Logd、Userld或者其他的业务字段进行消息的查询，应该怎么做？
直接在BMQ中将数据结构化，配置索引DDL,异步构建索引后，通过Index Query服务读出数据。
2.3.13 Parquet
Apache Parquet是Hadoops生态圈中一种新型列式存储格式，它可以兼容Hadoop生态圈中大多数计算框架(Hadoop、Spark等)，被多种查询引擎支持(Hve、Impala、Drill等)。
直接在BMQ中将数据结构化，通过Parquet Engine,可以使用不同的方式构建Parquet格式文件。
2.4 消息队列-RocketMQ

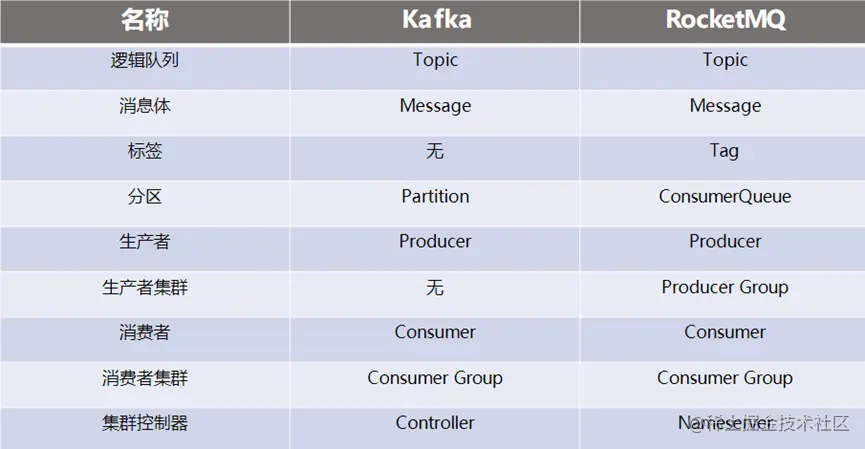

2.4.1 RocketMQ基本概念
2.4.2 RocketMQ架构
先说数据流也是通过Producer2发送给Broker集群，再由Consumeri进行消费，Broker节点有Master和Slave的概念。NameServer为集群提供轻量级服务发现和路由

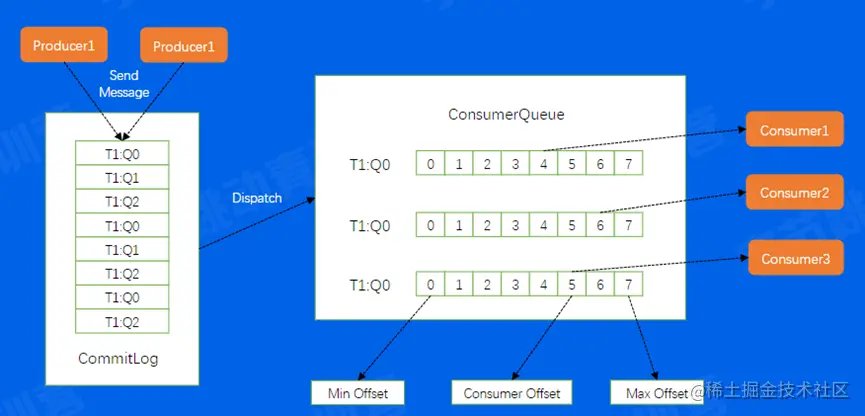

2.4.3 存储模型
接下来我们来看看RocketMQ消息的存储模型，对于一个Broker来说所有的消息的会append到一个CommitLog.上面，然后按照不同的Queue,重新Dispatch到不同Consumer中，这样Consumer就可以按照Queuei进行拉取消费，但需要注意的是，这里的ConsumerQueue所存储的并不是真实的数据，真实的数据其实只存在CommitLog中，这里存的仅仅是这个Queue所有消息在CommitLog上面的位置，相当于是这个Queue的一个密集索引
2.4.4 RocketMQ-高级特性

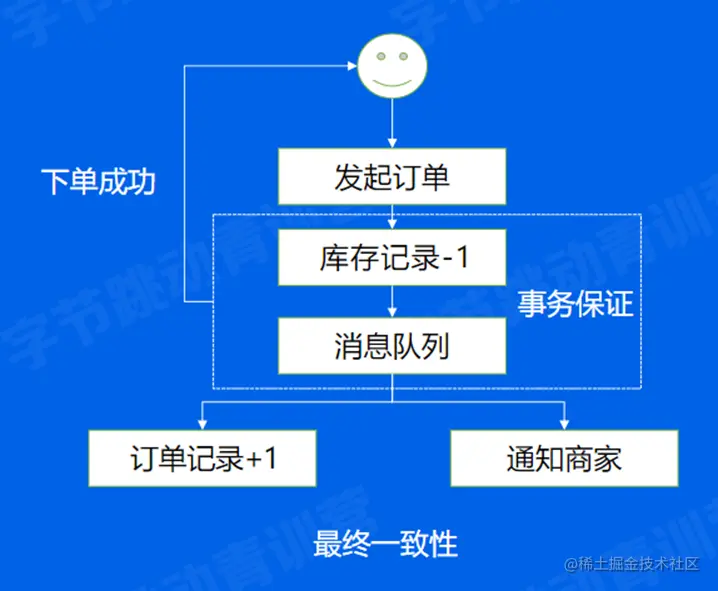

2.4.4.1 事物场景
先看一下我们最开始说的这个场景，正常情况下，这个下单的流程应该是这个样子，首先我保证库存足够能够顺利-1，这个时候再消息队列让我其他系统来处理，比如订单系统和商家系统，但这里有个比较重要的点，我库存服务和消息队列必须要是在同一个事务内的。

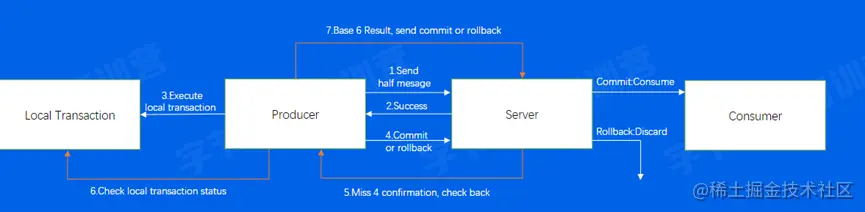

2.4.4.2 事物消息

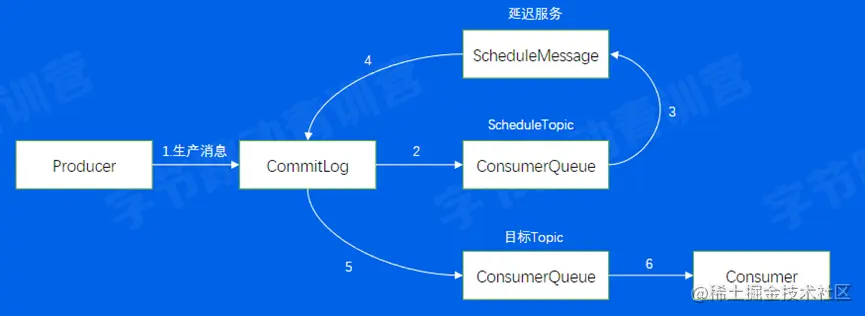

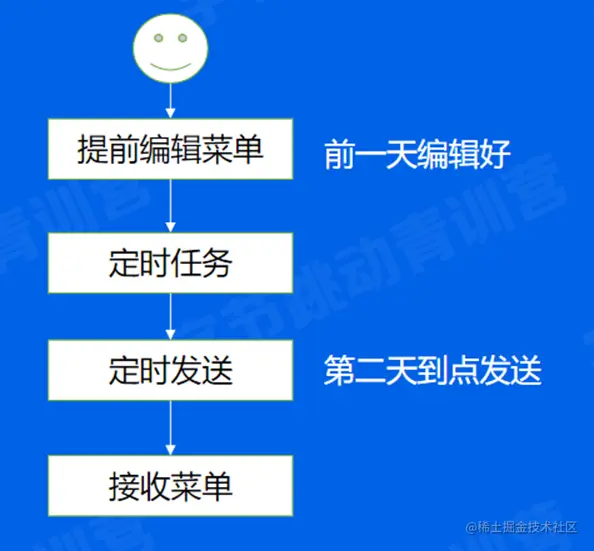

2.4.4.3 延迟发送

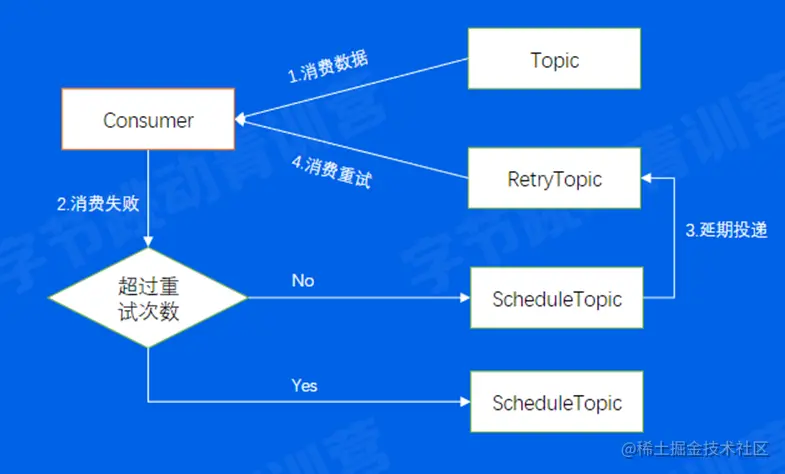

2.4.4.4 消费重试和死信队列
三、 课后个人总结
本堂课介绍了实际工作中应用的消息队列，从场景，原理，优化等方面进行了阐述。
四、 引用参考
青训营官方课件。
