5 .2 Navigation-Compose 框架简单解析

NavDestination：NavGraph 中的节点，每一个 NavDestination 都代表一个可以被导航到的目的地。

Compose 中由 Destination 来实现,除了 route、arguments、deepLinks 还新增了 @Composable content 属性，用来指定 Destination 对应的 Compose UI。

NavGraph：保存所有 NavDestination 的集合，作为参数传给 NavHost 方法。在 NavHost 方法中保存到 NavController 的 graph 属性中。本身继承自 NavDestination ，使得可以创建出树形结构的嵌套 NavGraph (或者说可以分组创建 NavGraph).

NavController：控制 NavHost 中的导航，在导航时维护 back 栈。只能在 graph 属性中可以已有的 Destination 之间导航。可以通过 graph 属性的 addDestination 方法动态添加 Destination 。

NavHost：导航的容器。 本身在 Compose 树中，用于显示栈顶 Destination 的 content。

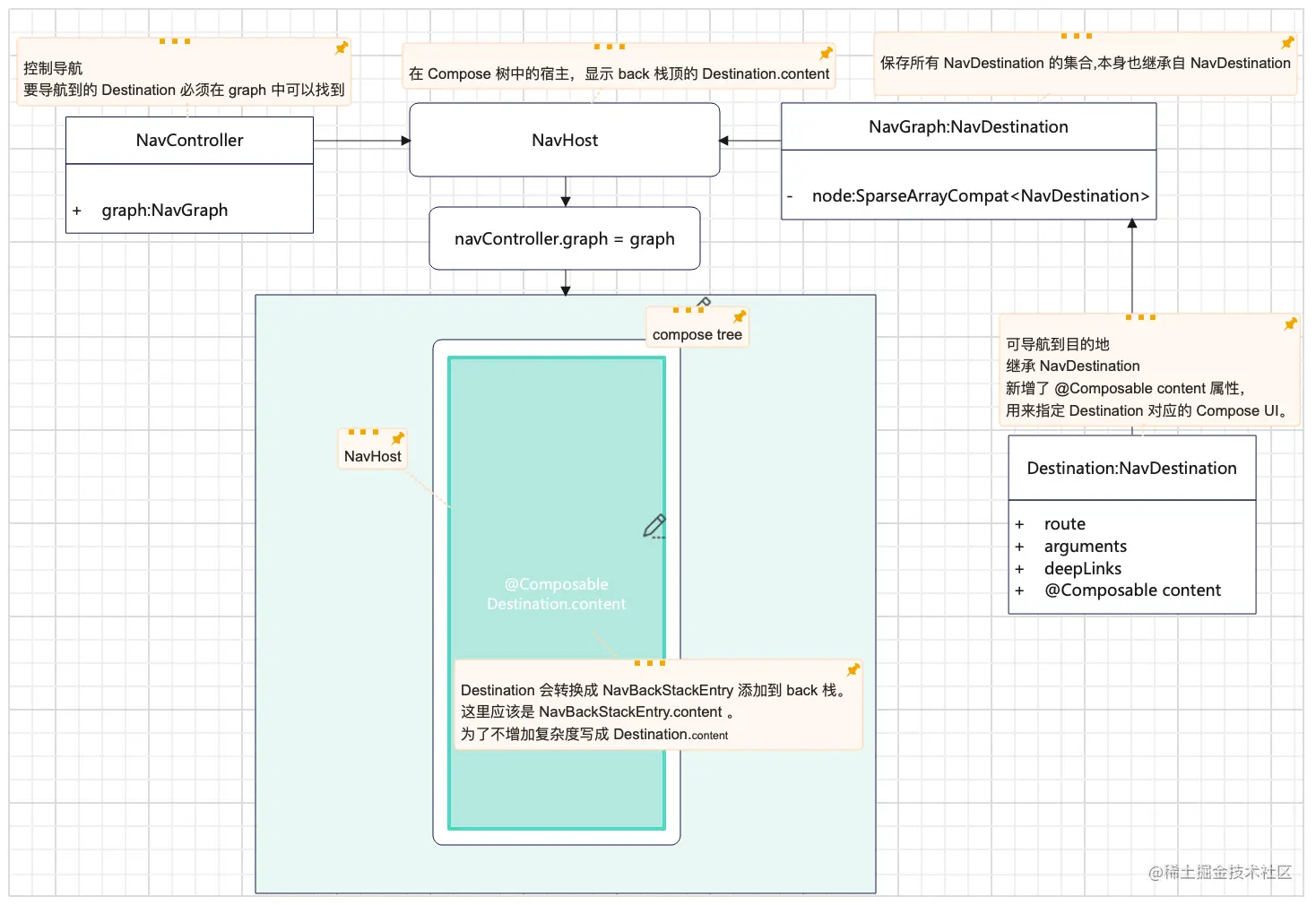

• 每一个 NavHost 都有一个 NavController , 每一个 NavController 都有一个 NavGraph 。
• NavHost 存在于 compose 树中用于显示 NavController back 栈顶对象的 @Composable content 。
• 导航时 NavController 检索 NavGraph 从中找到对应的 Destination 并将其添加到 back 栈顶后触发重组更新 NavHost 显示的 @Composable content

NavHost

部分源码（ /....../ 代表省略源码）,简单了解 NavHost 流程

@Composable
public fun NavHost(navController: NavHostController,graph: NavGraph,
    modifier: Modifier = Modifier) {
    /*......*/
    //将 navController 和 graph 关联起来
    navController.graph = graph
    /*......*/。
    //监听 backStack 和 transitionsInProgress 状态变化
    val backStack by composeNavigator.backStack.collectAsState()
    val transitionsInProgress by composeNavigator.transitionsInProgress.collectAsState()
    /*......*/
    //找到即将成为栈顶 或 栈顶的 backStackEntry
    val backStackEntry = visibleTransitionsInProgress.lastOrNull() ?: visibleBackStack.lastOrNull()
    /*......*/
    if (backStackEntry != null) {
      	/*......*/
      	//淡入淡出
        Crossfade(backStackEntry.id, modifier) {
          /*......*/
          	//显示 content （详情 NavDestination 小节）
			(lastEntry.destination as ComposeNavigator.Destination)
          	.content(lastEntry)
          /*......*/
        }
    }
  /*......*/
}

我们在 创建 NavHost 中使用的并不是上面的方法，而是下面的方法。

@Composable
public fun NavHost(
    navController: NavHostController,
    startDestination: String,
    modifier: Modifier = Modifier,
    route: String? = null,
    builder: NavGraphBuilder.() -> Unit
) {
    NavHost(
 		navController,
      	//！！！
        remember(route, startDestination, builder) {
            navController.createGraph(startDestination, route, builder)
        },
        modifier
    )
}

参数上对 NavGraph 的生成做了拆解，还添加了 builder 方便我们在 lambda 中使用 NavGraphBuilder.composable() 来配置 Destination。

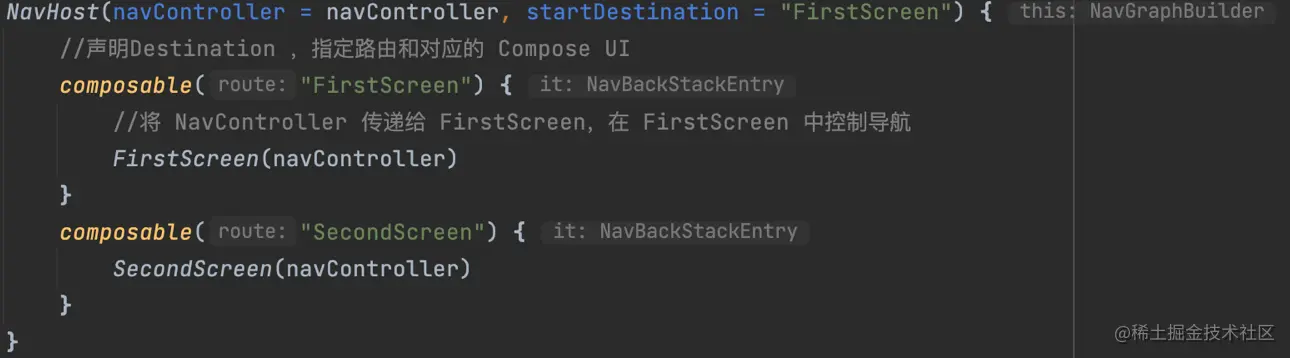

NavHost(navController = navController, startDestination = Screen.First.route){
    composable("FirstScreen"){
        FirstScreen(navController)
    }
    composable("SecondScreen"){
        SecondScreen(navController)
    }
}

重点！！！ 对于 NavGraph 传参使用了 remember 方法 。

这意味调用这个 NavHost 方法必须一次性将所有 Destination 全部在 builder 中配置好，因为无论 route, startDestination, builder 哪个 key 改变都会触发 remember 的 calculation 生成新的 navGraph ，从而导致 NavHost 重组，新的 navGraph 传入 ，再次执行 navController.graph = graph 。

navController.graph 的重新赋值会导致 navController清空现有的 back 栈，导航到新 navGraph 的 startDestination。

但是 可以通过 navController.graph 的 addDestination 方法动态添加 Destination 。

rememberNavController

1. 创建 NavHostController 实例
2. 给 NavHostController 的 navigatorProvider 添加 ComposeNavigator 和 DialogNavigator
3. 如果参数中传入了 Navigator 也将其添加到 navigatorProvider
4. 用 rememberSaveable 的方式保存创建好的 NavHostController 实例并返回

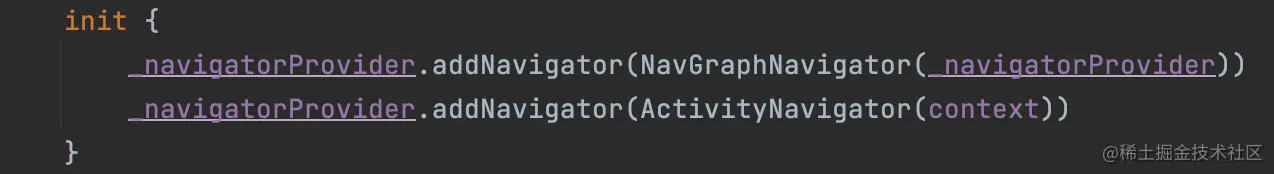

NavHostController 是 NavController 的子类，NavController init 初始化的时候会默认添加 NavGraphNavigator 和 ActivityNavigator。

NavHostController 实例 navigatorProvider 属性包含 NavGraphNavigator 、 ActivityNavigator、ComposeNavigator 和 DialogNavigator 。

Navigator

NavController 导航到 Destination  实际是由 Navigator 完成的。

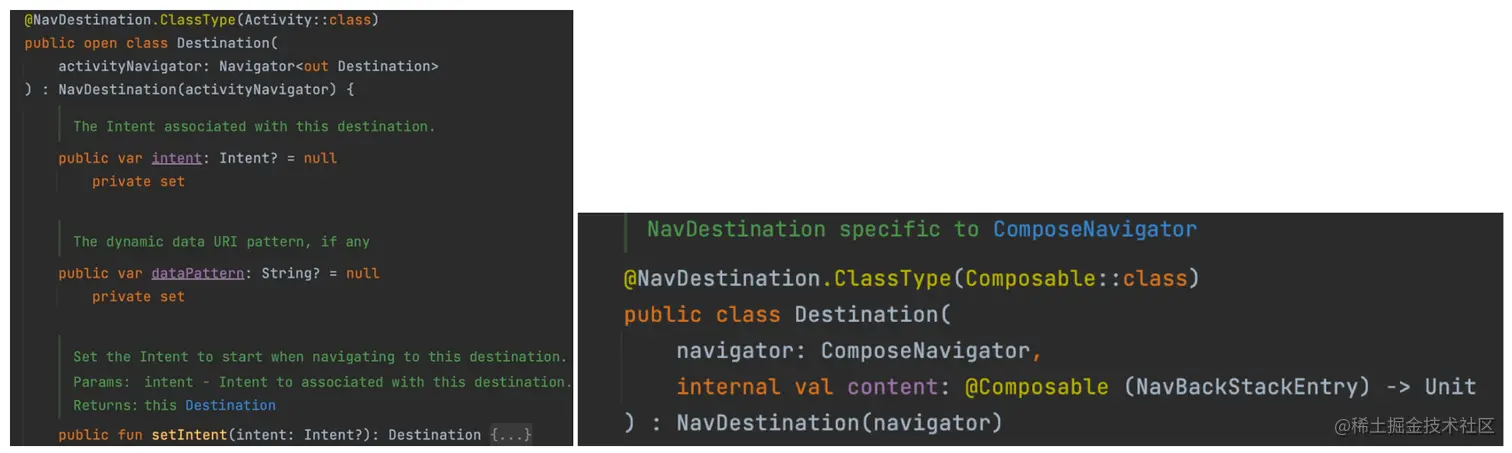

简单看下 Activity 和 Compose  的 Destination 源码可以看出，不同类型的 Destination 封装的信息的侧重点不同。

Activity 的 Destination 侧重于能匹配到对应 Activity 的信息， Compose 的 Destination 中则包含了对应 UI 的 @composeable content。

框架中 Navigator 是个抽象类，子类有 ActivityNavigator、ComposeNavigator、DialogNavigator、NavGraphNavigator、NoOpNavigator。

除了 NoOpNavigator 只有创建 NavDestination 功能外，其他子类分别负责不同类型 Destination 的导航，并且通过注解指定了 Navigator.Name。

@Navigator.Name("composable")
public class ComposeNavigator : Navigator<Destination>() {
}

NavController  navigatorProvider 属性中 Navigator 的种类决定了 NavController 可以处理哪些类型 Destination 的导航。

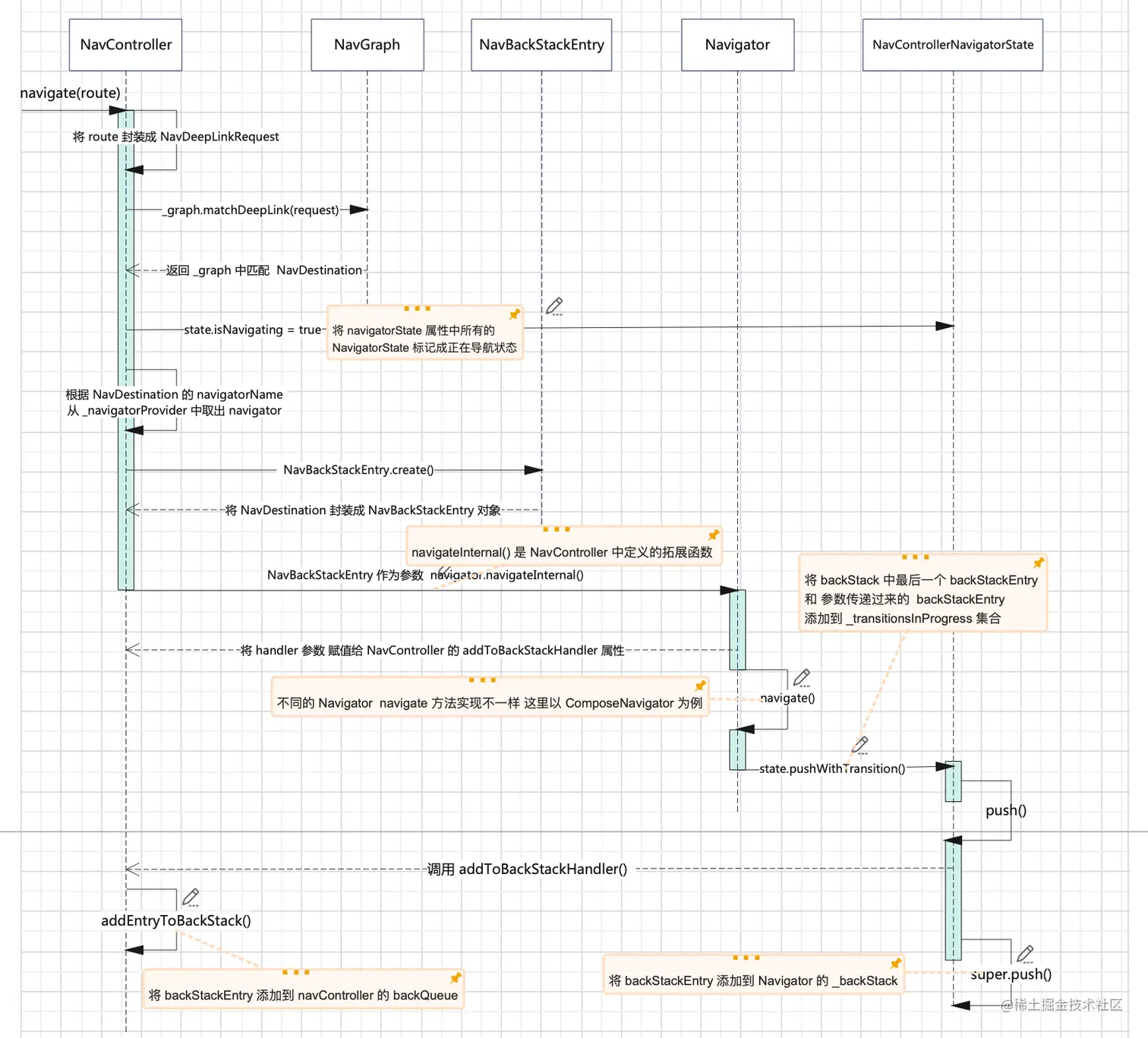

NavController.navigate()

NavGraph

NavGraph 是保存 NavDestination 的集合提供了增、删、查、迭代 api，

重要属性：

• nodes: SparseArrayCompat
• • 保存 NavGraph 中所有子节点
• startDestId: Int  / startDestIdName: String?
• • 用于指定 NavGraph 默认启动的 NavDestination

介绍 NavDestination 时，重点标记过 NavGraph 也是一种 NavDestination，而且 NavController init 时也会给 navigatorProvider 添加 NavGraphNavigator 。

如果要导航到的 NavDestination 是 NavGraph 类型， NavGraphNavigator 会将导航到 startDestId/startDestIdName 属性对应的 NavDestination。（详细介绍放在 navigation 流程 ）

这样也使得 NavGraph 可以分组配置，类似 ViewGroup - View 的嵌套结构。

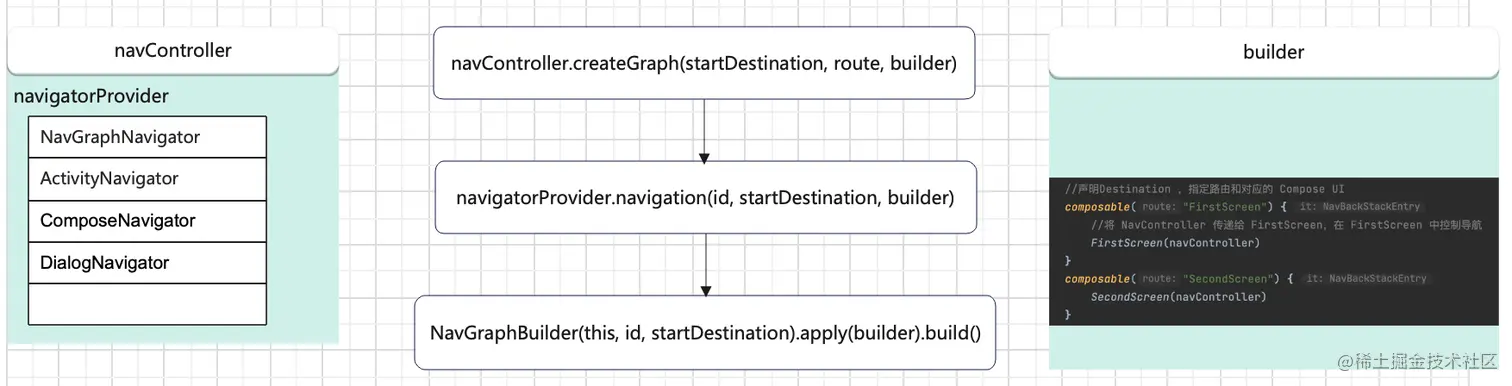

1. 使用 navController 中的 navigatorProvider 和 传入的参数 创建 NavGraphBuilder 对象
2. apply(builder)  执行传入的 builder ， builder 中的 composable 被执行 将 DSL 转换成 ComposeNavigator.Destination 添加到 NavGraphBuilder 的 destinations 属性中
3. build()  创建 NavGraph 对象 ，将 NavGraphBuilder 中的属性设置给  NavGraph

使用时我们并没有直接创建 NavGraph ，而是将 NavGraphBuilder 作为参数传递给 HavHost() 方法。

NavGraph 创建是在 NavHost() 方法中完成的

NavGraphBuilder

创建 NavGraph 的 DSL, 继承 NavDestinationBuilder 。 重要属性：

• provider: NavigatorProvider
• • 用于创建 NavDestination
• startDestinationId: Int / startDestinationRoute: String
• • 对应 NavGraph 的 startDestId/startDestIdName
• destinations: MutableList
• • 对应 NavGraph 的 nodes

NavGraphBuilder.build

查看 NavDestinationBuilder 源码会发现  NavDestinationBuilder 是用来创建单个 NavDestination 的，而 NavGraphBuilder 是用来创建整个 NavGraph（1 个 NavGraph 对象 和 0~n 个 NavDestination 节点） 的。

build 方法是如何完成构建逻辑的呢？

用 super.builder() 创建一个 NavGraph 对象(NavGraphBuilder 声明的时父类泛型是 NavGraph )，再将自己的属性设置给 NavGraph 对象。

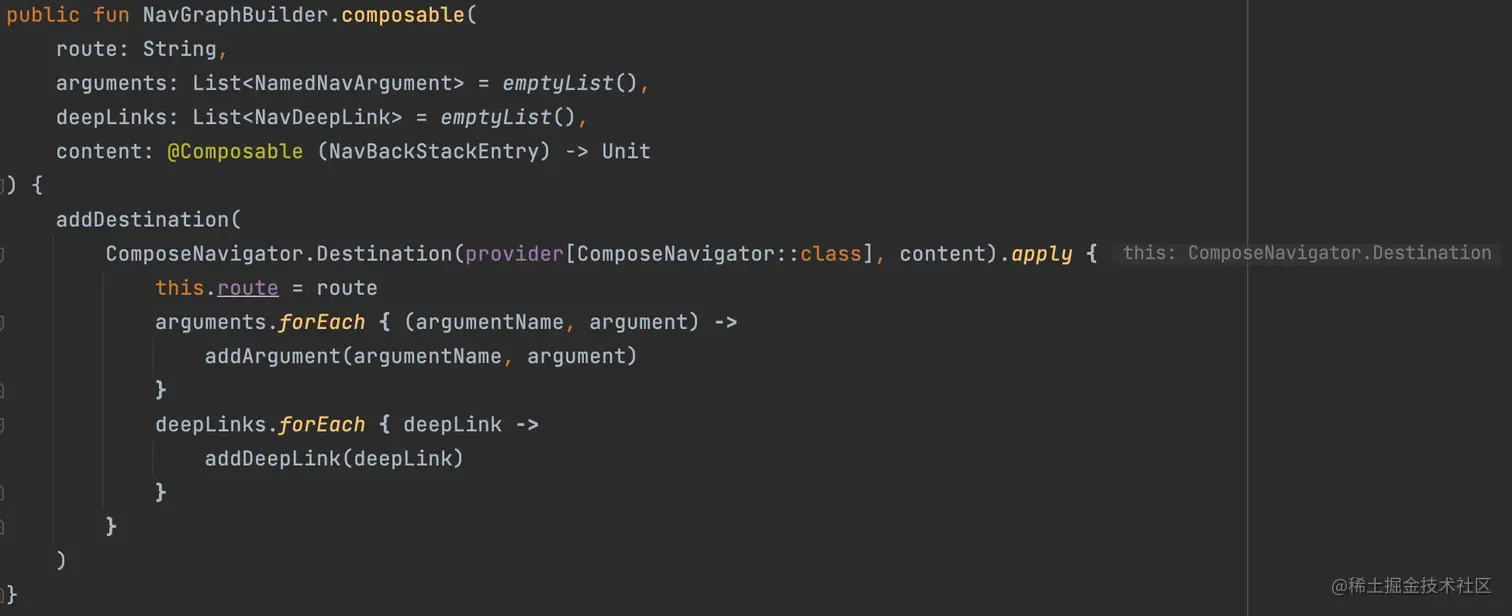

NavGraphBuilder.composable

使用 NavGraphBuilder 时我们通常配合 composable DSL 一起。

composable DSL 执行时会将所有参数封装成 ComposeNavigator.Destination 并调用 NavGraphBuilder.addDestination() 方法将其添加到 destinations 属性中。

简单解析只涉及了使用时必须知道的类和流程，完整的 Navigation-Compose 组件要复杂的多。
