攻略大全

1. 粘贴攻略

1.1 Android坐标体系

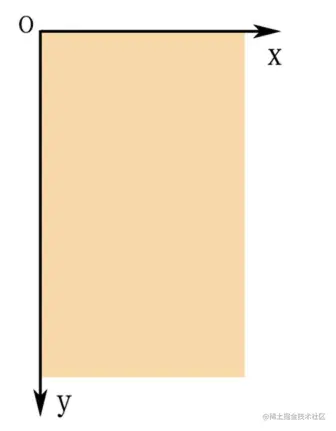

Android的坐标系定义为：

屏幕的左上角为坐标原点
向右为x轴增大方向
向下为y轴增大方向

1.2 View位置（坐标）描述

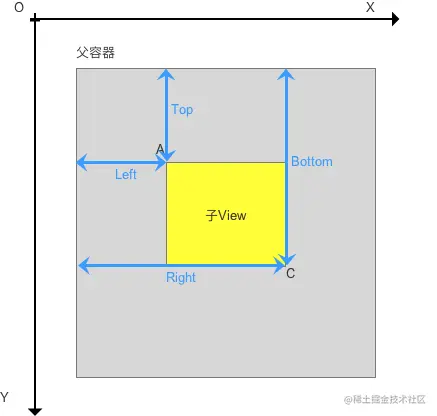

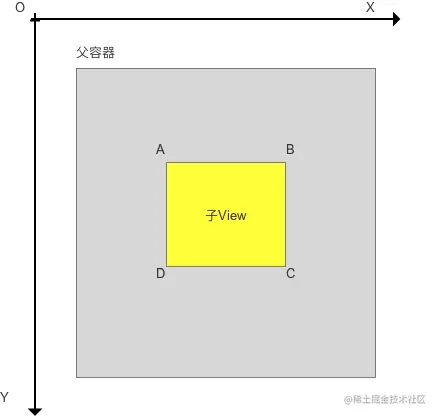

View的位置由4个顶点决定的（如下A、B、C、D）

4个顶点的位置描述分别由4个值决定：

（请记住：View的位置是相对于父控件而言的）

Top：子View上边界到父view上边界的距离
Left：子View左边界到父view左边界的距离
Bottom：子View下边距到父View上边界的距离
Right：子View右边界到父view左边界的距离

如下图：

1.3 View位置获取方式

View的位置是通过view.getxxx()函数进行获取：

// 获取Top位置
public final int getTop() {
return mTop;
}

// 获取子View左上角距父View左侧的距离
getLeft();
// 获取子View右下角距父View顶部的距离
getBottom();
// 获取子View右下角距父View左侧的距离
getRight();

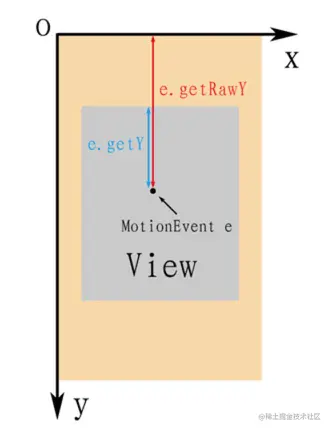

与MotionEvent中 get()和getRaw()的区别

// get() ：触摸点相对于其所在组件坐标系的坐标
event.getX();
event.getY();

// getRaw() ：触摸点相对于屏幕默认坐标系的坐标
event.getRawX();
event.getRawY();

具体如下图：

1.4 ViewGroup.LayoutParams

简介

布局参数类

ViewGroup 的子类（RelativeLayout、LinearLayout）有其对应的 ViewGroup.LayoutParams 子类

如：RelativeLayout的 ViewGroup.LayoutParams子类 = RelativeLayoutParams

作用

指定视图View 的高度（height）和宽度（width）等布局参数。
具体使用

通过以下参数指定

参数	解释
具体指	dp/px
fill_parent	强制性使子视图的大小扩展至与父视图大小相等（不含 padding )
match_parent	与fill_parent相同，用于Android 2.3 & 之后版本
wrap_content	自适应大小，强制性地使视图扩展以便显示其全部内容(含 padding )

1.5 MeasureSpec

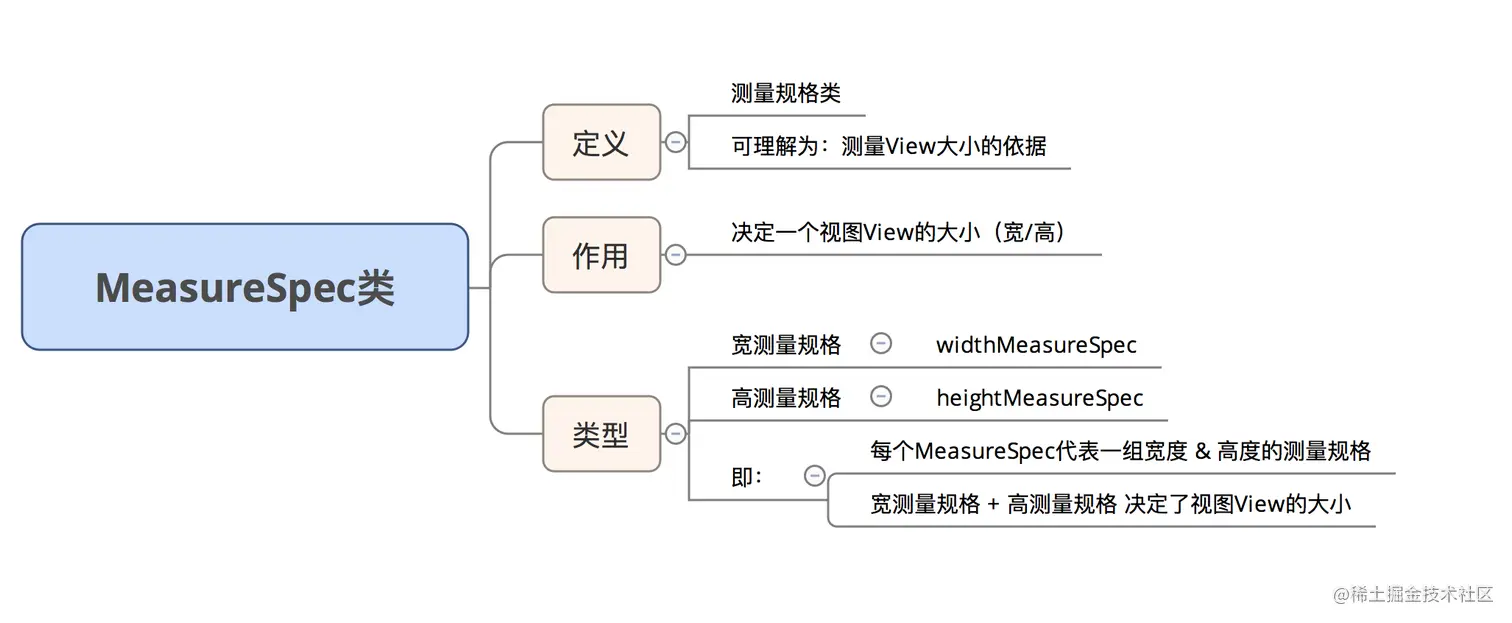

1.5.1 简介

1.5.2 组成

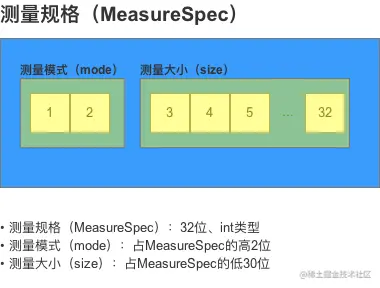

测量规格（MeasureSpec） = 测量模式（mode） + 测量大小（size）

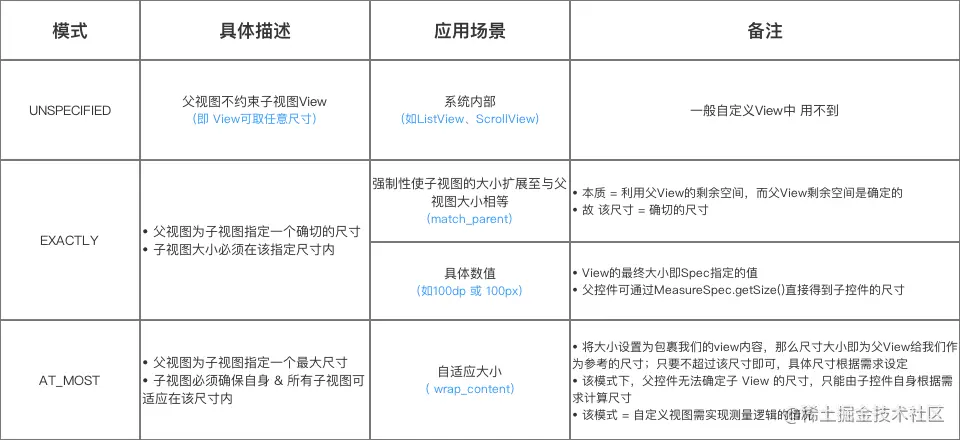

其中，测量模式（Mode）的类型有3种：UNSPECIFIED、EXACTLY 和 AT_MOST。具体如下：

1.5.3 具体使用

MeasureSpec 是View类中的一个静态内部类
MeasureSpec类用1个变量封装了2个数据（size，mode）：通过使用二进制，将测量模式（mode） & 测量大小(size）打包成一个int值来，并提供了打包 & 解包的方法

该措施的目的 = 减少对象内存分配

实际使用


// 1. 获取测量模式（Mode）
int specMode = MeasureSpec.getMode(measureSpec)

// 2. 获取测量大小（Size）
int specSize = MeasureSpec.getSize(measureSpec)

// 3. 通过Mode 和 Size 生成新的SpecMode
int measureSpec = MeasureSpec.makeMeasureSpec(size, mode);

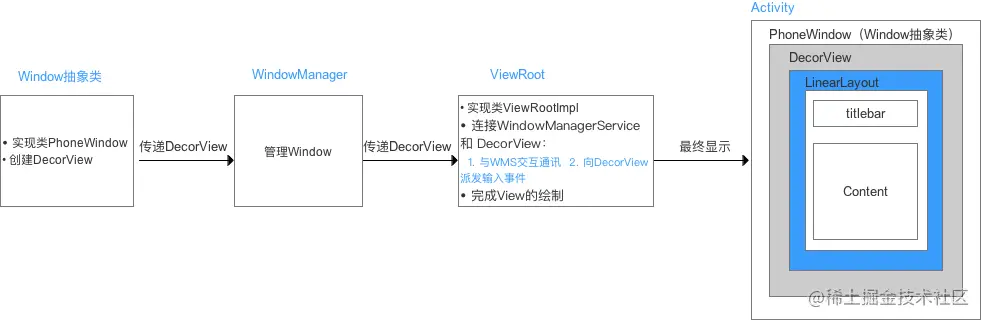

1.6 Window - DecorView - ViewRoot - Activity

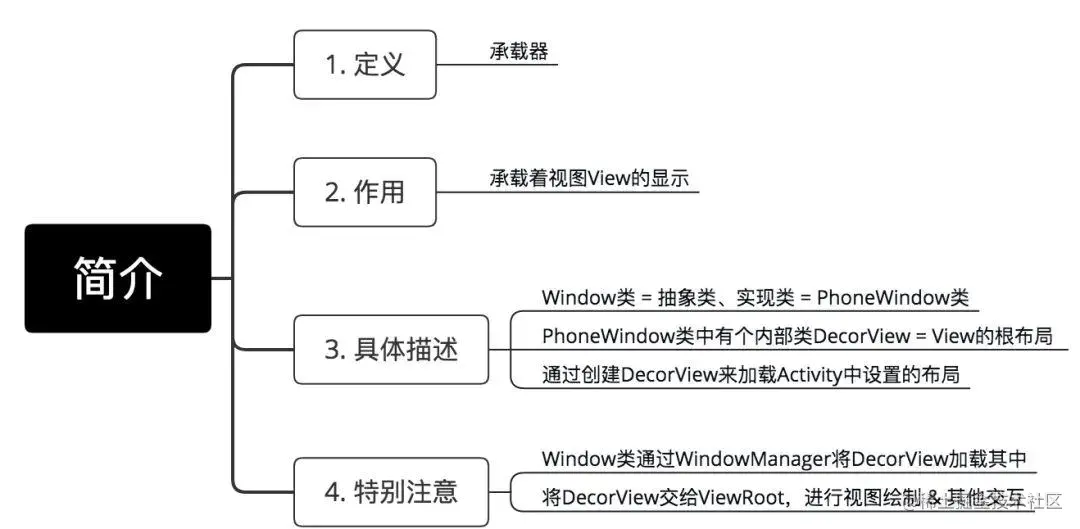

1.6.1 Window

1.6.2 DecorView

定义：顶层View

即 Android 视图树的根节点；同时也是 FrameLayout 的子类

作用：显示 & 加载布局

View层的事件都先经过DecorView，再传递到View

特别说明

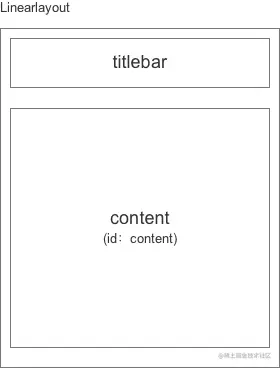

内含1个竖直方向的LinearLayout，分为2部分：上 = 标题栏（titlebar）、下 = 内容栏（content）

在Activity中通过 setContentView（）所设置的布局文件其实是被加到内容栏之中的，成为其唯一子View = id为content的FrameLayout中.

// 在代码中可通过content得到对应加载的布局
// 1. 得到content
ViewGroup content = (ViewGroup)findViewById(android.R.id.content);

// 2. 得到设置的View
ViewGroup rootView = (ViewGroup) content.getChildAt(0);

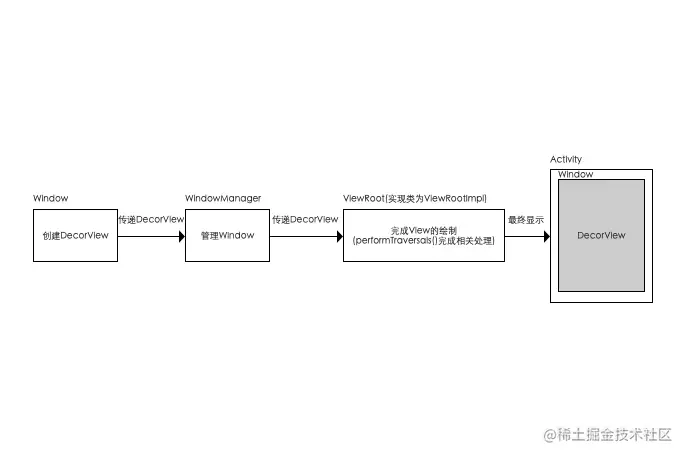

1.6.3 ViewRoot

定义

连接器，对应于ViewRootImpl类
作用
1. 连接WindowManager 和 DecorView
2. 完成View的三大流程： measure、layout、draw
特别注意

// 在主线程中，Activity对象被创建后：
// 1. 自动将DecorView添加到Window中 & 创建ViewRootImpll对象
root = new ViewRootImpl(view.getContent(),display);

// 3. 将ViewRootImpll对象与DecorView建立关联
root.setView(view,wparams,panelParentView)

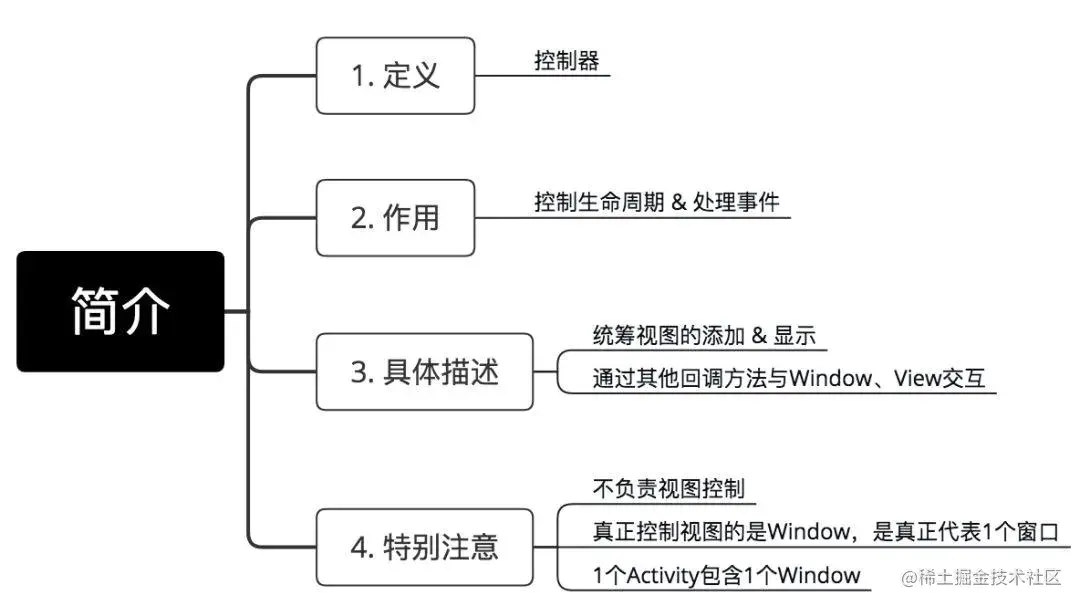

1.6.4 Activity

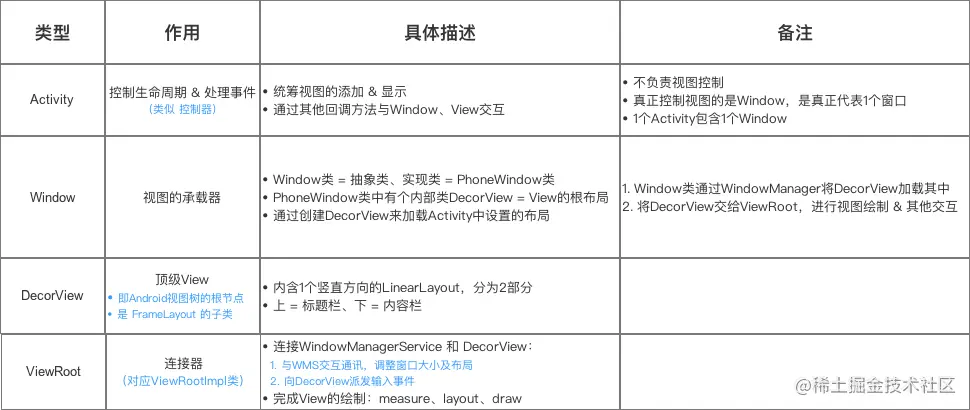

1.6.5 总结

1.7 View的Measure过程

测量View的宽 / 高

在某些情况下，需要多次测量（measure）才能确定View最终的宽/高；

该情况下，measure过程后得到的宽 / 高可能不准确；

此处建议：在layout过程中onLayout()去获取最终的宽 / 高

1.8 View的Layout过程

计算视图（View）的位置

即计算View的四个顶点位置：Left、Top、Right 和 Bottom

1.9 View的Draw过程

绘制视图（View）

2. 造火箭攻略

2.1 MeasureSpec

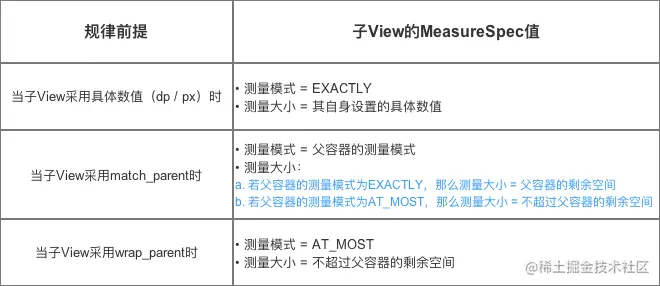

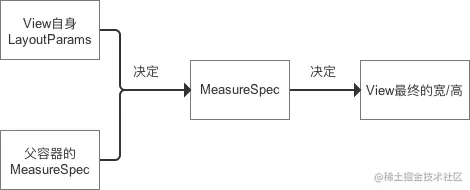

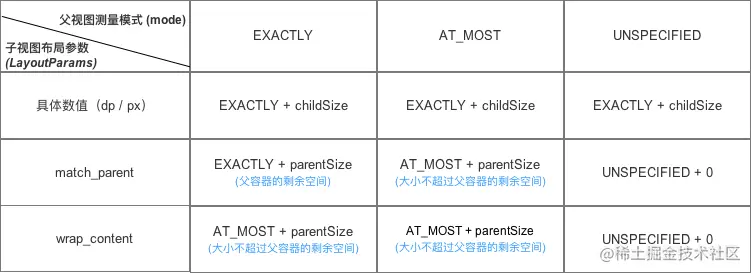

子View的MeasureSpec值根据子View的布局参数（LayoutParams）和父容器的MeasureSpec值计算得来的，具体计算逻辑封装在getChildMeasureSpec()里。如下图：

即：子view的大小由父view的MeasureSpec值和子view的LayoutParams属性共同决定。

2.2 getChildMeasureSpec()

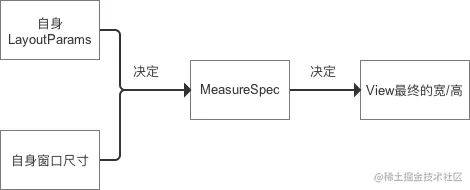

注：区别于顶级View（即DecorView）的测量规格MeasureSpec计算逻辑：取决于自身布局参数与窗口尺寸。

2.3 DecorView

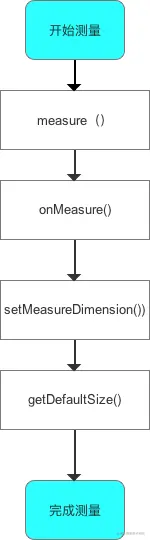

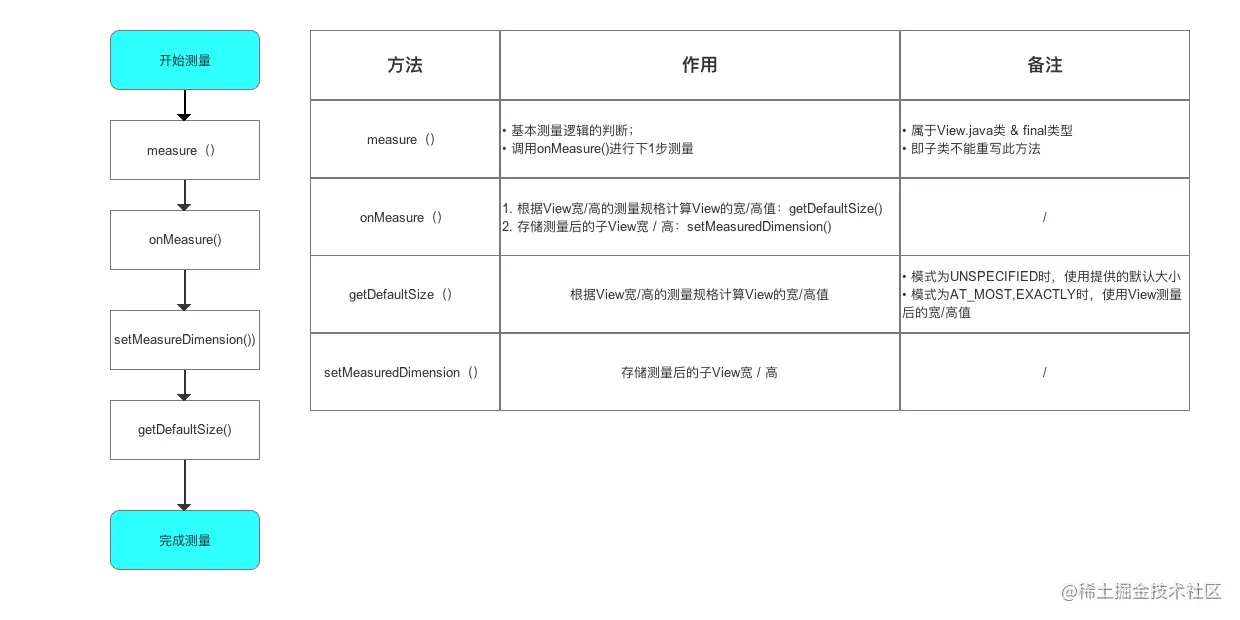

2.4 View的Measure过程

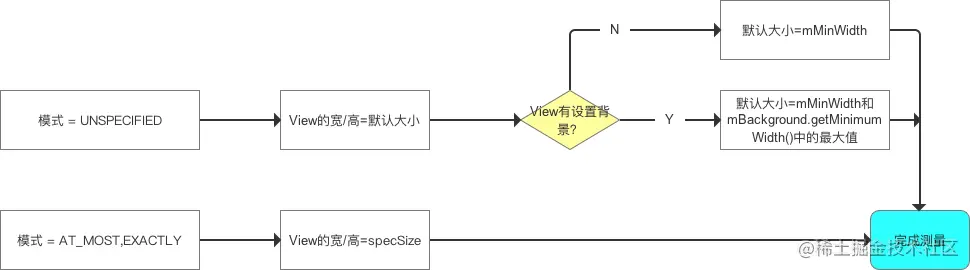

实际作用的方法：getDefaultSize() = 计算View的宽/高值、setMeasuredDimension（） = 存储测量后的View宽 / 高。

2.5 ViewGroup的Measure过程

原理
1. 遍历测量所有子View的尺寸
2. 合并计算所有子View的尺寸，最终得到ViewGroup父视图的测量值

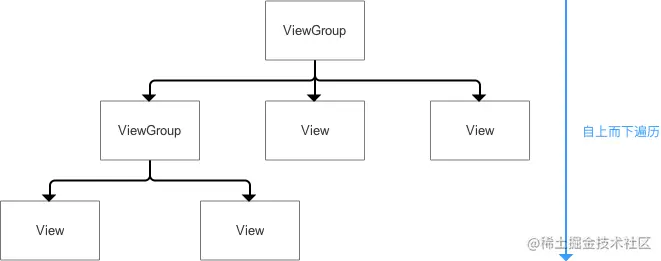

自上而下、一层层地传递下去，直到完成整个View树的measure（）过程

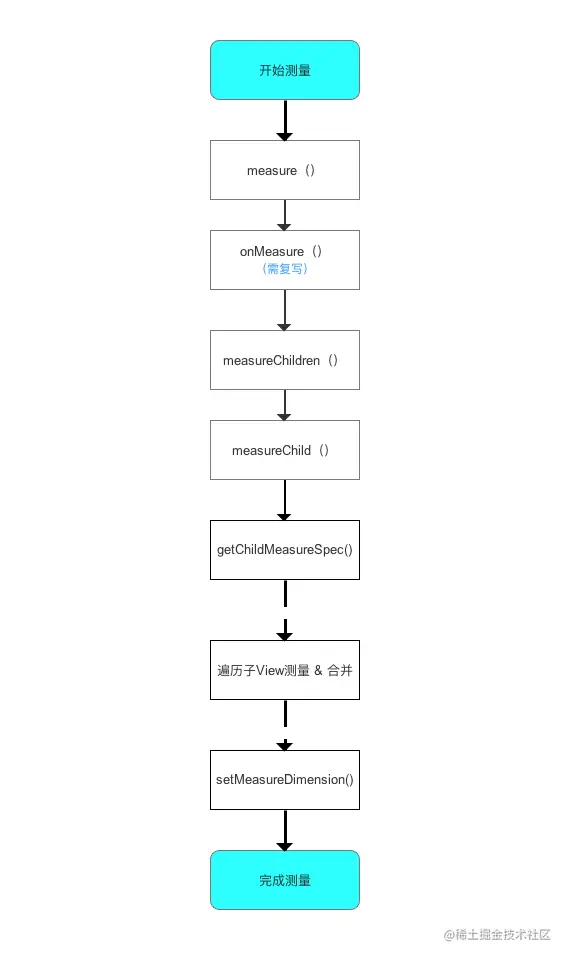

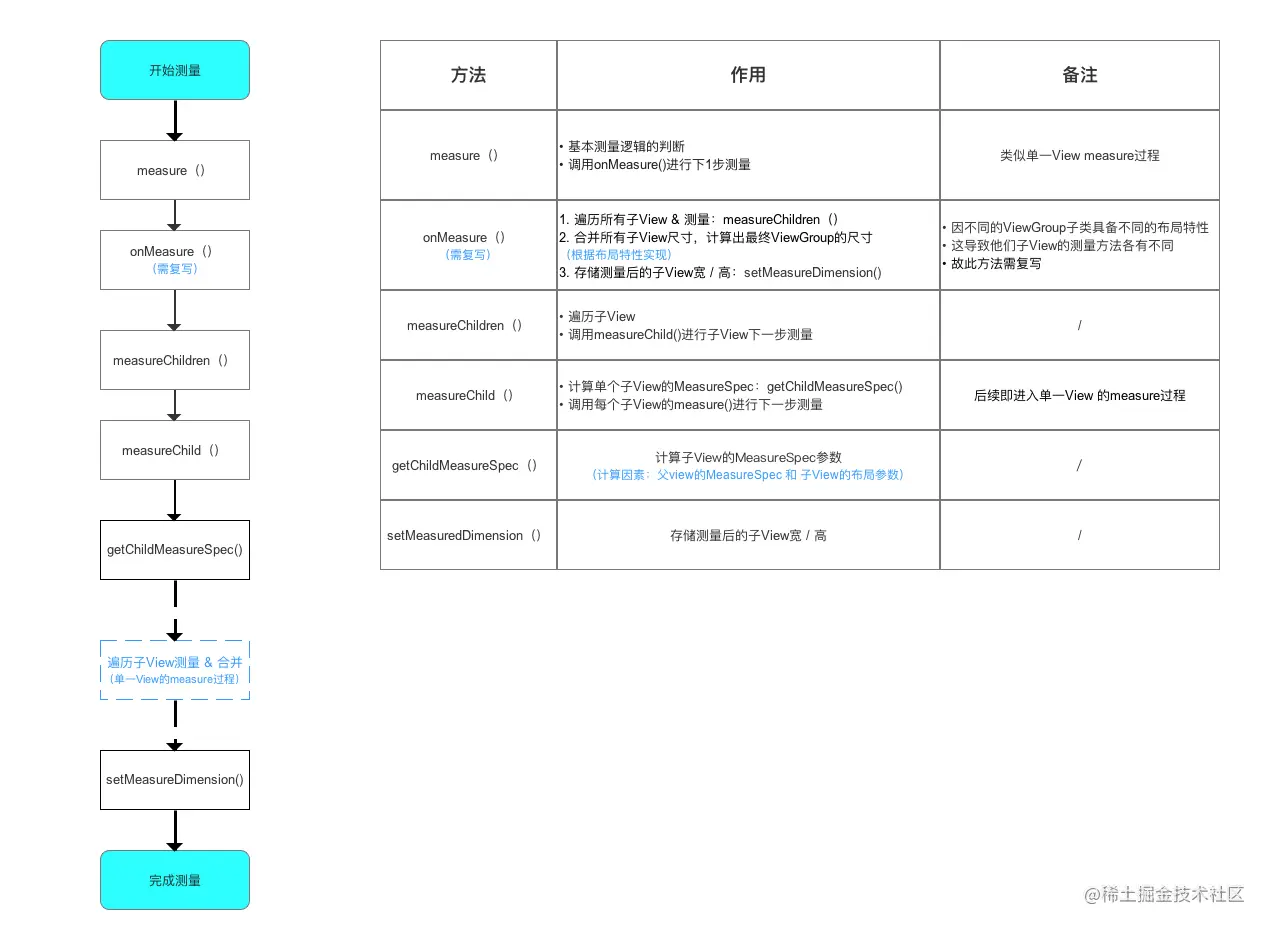

流程

ViewGroup的measure过程如下：

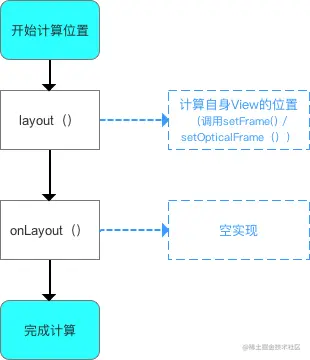

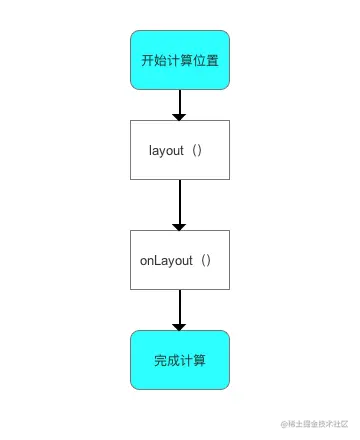

2.6 View的Layout过程

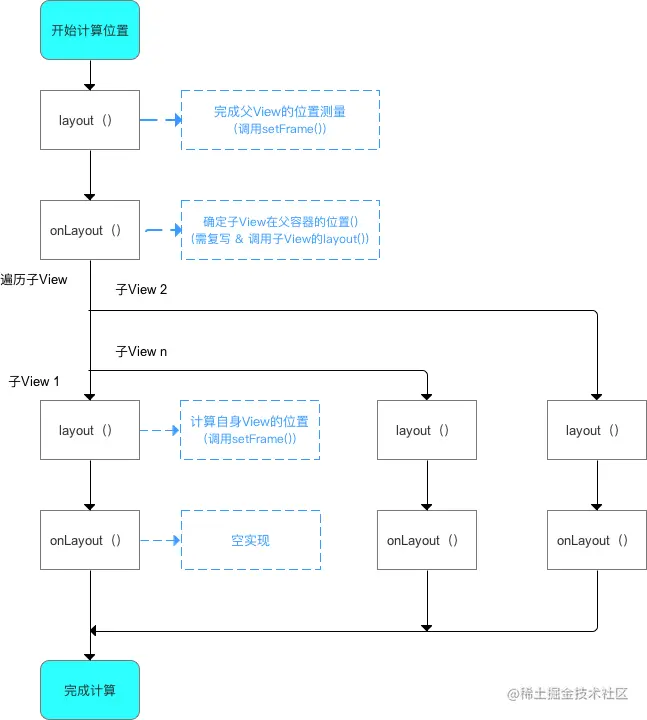

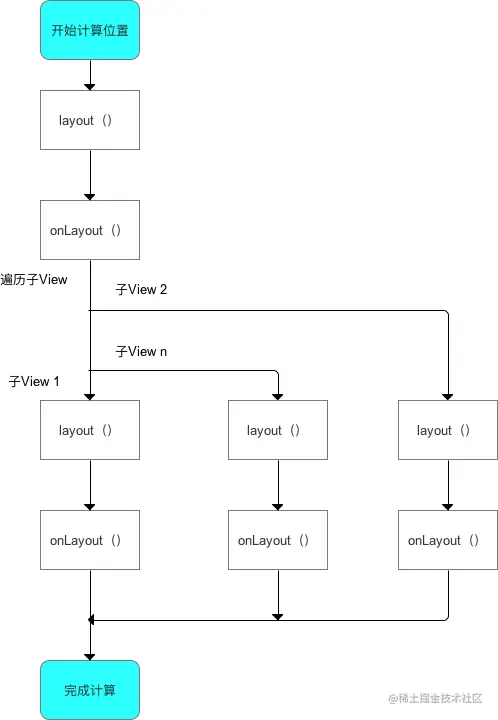

2.7 ViewGroup的Layout过程

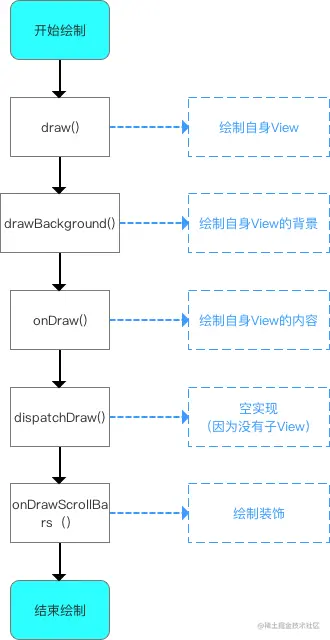

2.8 View的Draw过程

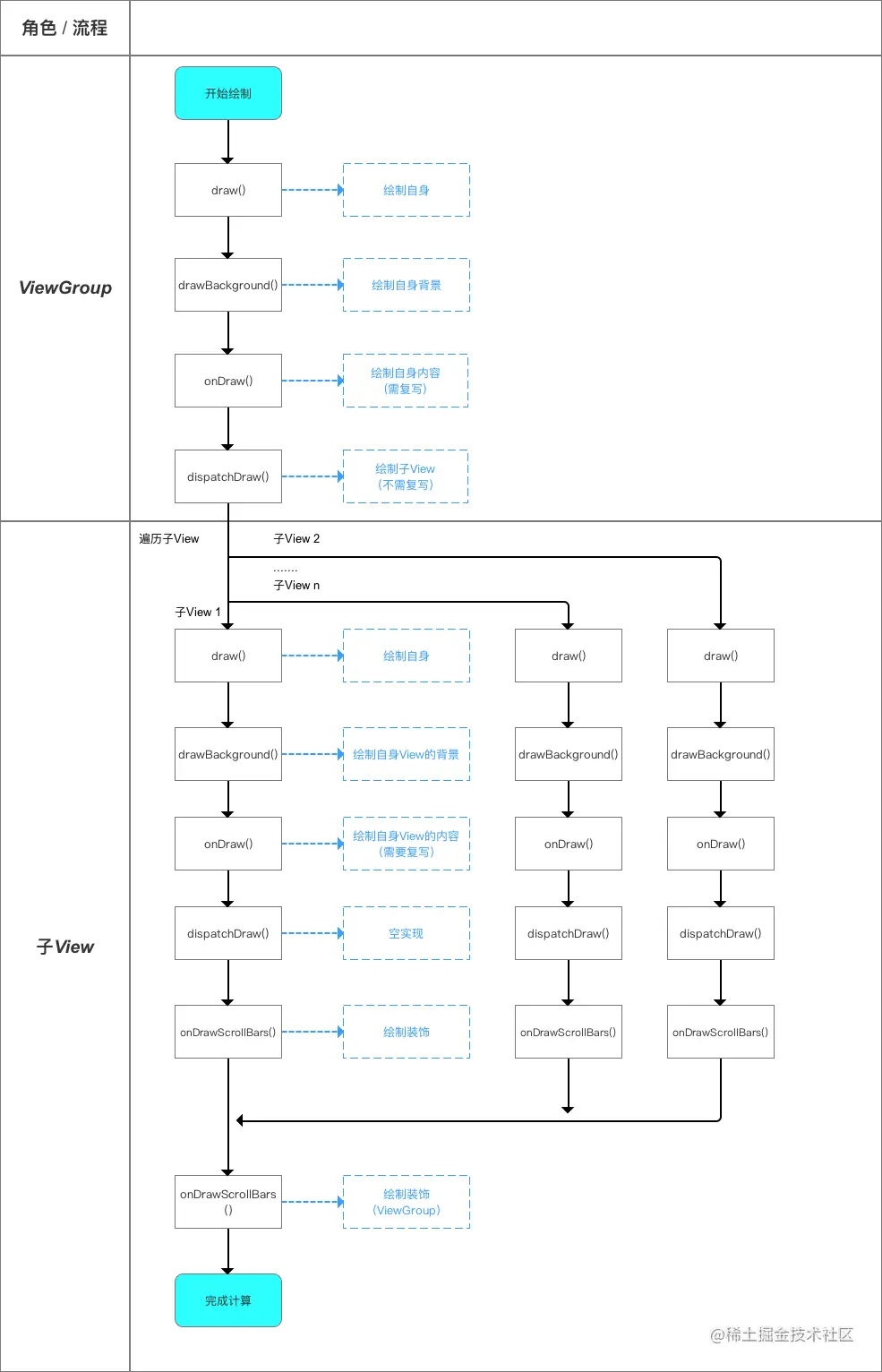

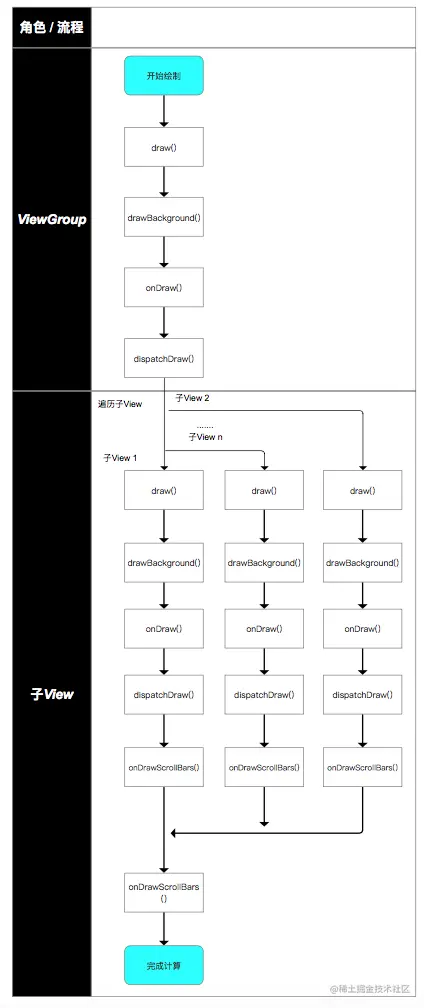

2.9 ViewGroup的Draw过程

3. 拧螺丝攻略

3.1 MeasureSpec的源码解析

public class MeasureSpec {

    // 进位大小 = 2的30次方
    // int的大小为32位，所以进位30位 = 使用int的32和31位做标志位
    private static final int MODE_SHIFT = 30;

    // 运算遮罩：0x3为16进制，10进制为3，二进制为11
    // 3向左进位30 = 11 00000000000(11后跟30个0)
    // 作用：用1标注需要的值，0标注不要的值。因1与任何数做与运算都得任何数、0与任何数做与运算都得0
    private static final int MODE_MASK = 0x3 << MODE_SHIFT;

    // UNSPECIFIED的模式设置：0向左进位30 = 00后跟30个0，即00 00000000000
    // 通过高2位
    public static final int UNSPECIFIED = 0 << MODE_SHIFT;

    // EXACTLY的模式设置：1向左进位30 = 01后跟30个0 ，即01 00000000000
    public static final int EXACTLY = 1 << MODE_SHIFT;

    // AT_MOST的模式设置：2向左进位30 = 10后跟30个0，即10 00000000000
    public static final int AT_MOST = 2 << MODE_SHIFT;

    /**
     * makeMeasureSpec（）方法
     * 作用：根据提供的size和mode得到一个详细的测量结果，即measureSpec
     */
    public static int makeMeasureSpec(int size, int mode) {
        return size + mode;
        // measureSpec = size + mode；此为二进制的加法 而不是十进制
        // 设计目的：使用一个32位的二进制数，其中：32和31位代表测量模式（mode）、后30位代表测量大小（size）
        // 例如size=100(4)，mode=AT_MOST，则measureSpec=100+10000...00=10000..00100
    }

    /**
     * getMode（）方法
     * 作用：通过measureSpec获得测量模式（mode）
    **/
    public static int getMode(int measureSpec) {
        return (measureSpec & MODE_MASK);
        // 即：测量模式（mode） = measureSpec & MODE_MASK;
        // MODE_MASK = 运算遮罩 = 11 00000000000(11后跟30个0)
        //原理：保留measureSpec的高2位（即测量模式）、使用0替换后30位
        // 例如10 00..00100 & 11 00..00(11后跟30个0) = 10 00..00(AT_MOST)，这样就得到了mode的值
    }

    /**
    * getSize方法
    * 作用：通过measureSpec获得测量大小size
    **/
    public static int getSize(int measureSpec) {
        return (measureSpec & ~MODE_MASK);
        // size = measureSpec & ~MODE_MASK;
        // 原理类似上面，即 将MODE_MASK取反，也就是变成了00 111111(00后跟30个1)，将32,31替换成0也就是去掉mode，保留后30位的size
    }

}

3.2 getChildMeasureSpec()的源码分析

/**
 * @param spec 父view的详细测量值(MeasureSpec)
 * @param padding view当前尺寸的的内边距和外边距(padding,margin)
 * @param childDimension 子视图的布局参数（宽/高）
**/
public static int getChildMeasureSpec(int spec, int padding, int childDimension) {

    //父view的测量模式
    int specMode = MeasureSpec.getMode(spec);
    //父view的大小
    int specSize = MeasureSpec.getSize(spec);

    //通过父view计算出的子view = 父大小-边距（父要求的大小，但子view不一定用这个值）
    int size = Math.max(0, specSize - padding);

    //子view想要的实际大小和模式（需要计算）
    int resultSize = 0;
    int resultMode = 0;

    //通过父view的MeasureSpec和子view的LayoutParams确定子view的大小
    switch (specMode) {
        // 当父view的模式为EXACITY时，父view强加给子view确切的值
        //一般是父view设置为match_parent或者固定值的ViewGroup
        case MeasureSpec.EXACTLY:
            // 当子view的LayoutParams>0，即有确切的值
            if (childDimension >= 0) {
                //子view大小为子自身所赋的值，模式大小为EXACTLY
                resultSize = childDimension;
                resultMode = MeasureSpec.EXACTLY;

                // 当子view的LayoutParams为MATCH_PARENT时(-1)
            } else if (childDimension == LayoutParams.MATCH_PARENT) {
                //子view大小为父view大小，模式为EXACTLY
                resultSize = size;
                resultMode = MeasureSpec.EXACTLY;

                // 当子view的LayoutParams为WRAP_CONTENT时(-2)
            } else if (childDimension == LayoutParams.WRAP_CONTENT) {
                //子view决定自己的大小，但最大不能超过父view，模式为AT_MOST
                resultSize = size;
                resultMode = MeasureSpec.AT_MOST;
            }
            break;

        // 当父view的模式为AT_MOST时，父view强加给子view一个最大的值。（一般是父view设置为wrap_content）
        case MeasureSpec.AT_MOST:
            // 道理同上
            if (childDimension >= 0) {
                resultSize = childDimension;
                resultMode = MeasureSpec.EXACTLY;

            } else if (childDimension == LayoutParams.MATCH_PARENT) {
                resultSize = size;
                resultMode = MeasureSpec.AT_MOST;

            } else if (childDimension == LayoutParams.WRAP_CONTENT) {
                resultSize = size;
                resultMode = MeasureSpec.AT_MOST;

            }
            break;

        // 当父view的模式为UNSPECIFIED时，父容器不对view有任何限制，要多大给多大
        // 多见于ListView、GridView
        case MeasureSpec.UNSPECIFIED:

            if (childDimension >= 0) {
                // 子view大小为子自身所赋的值
                resultSize = childDimension;
                resultMode = MeasureSpec.EXACTLY;

            } else if (childDimension == LayoutParams.MATCH_PARENT) {
                // 因为父view为UNSPECIFIED，所以MATCH_PARENT的话子类大小为0
                resultSize = 0;
                resultMode = MeasureSpec.UNSPECIFIED;

            } else if (childDimension == LayoutParams.WRAP_CONTENT) {
                // 因为父view为UNSPECIFIED，所以WRAP_CONTENT的话子类大小为0
                resultSize = 0;
                resultMode = MeasureSpec.UNSPECIFIED;

            }
            break;
    }

    return MeasureSpec.makeMeasureSpec(resultSize, resultMode);

}

3.3 DecorView

3.3.1 DecorView的创建

/**
  * 具体使用：Activity的setContentView()
  */
  @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
    }

/**
  * 源码分析：Activity的setContentView()
  */
   public void setContentView(int layoutResID) {
        // getWindow() 作用：获得Activity 的成员变量mWindow ->>分析1
        // Window类实例的setContentView（） ->>分析2
        getWindow().setContentView(layoutResID);
        initWindowDecorActionBar();
   }

/**
  * 分析1：成员变量mWindow
  */
  // 1. 创建一个Window对象（即 PhoneWindow实例）
  // Window类 = 抽象类，其唯一实现类 = PhoneWindow
  mWindow = new PhoneWindow(this, window);

  // 2. 设置回调，向Activity分发点击或状态改变等事件
  mWindow.setWindowControllerCallback(this);
  mWindow.setCallback(this);

  // 3. 为Window实例对象设置WindowManager对象
        mWindow.setWindowManager(
                (WindowManager)context.getSystemService(Context.WINDOW_SERVICE),
                mToken, mComponent.flattenToString(),
                (info.flags & ActivityInfo.FLAG_HARDWARE_ACCELERATED) != 0);

    }

/**
  * 分析2：Window类实例的setContentView（）
  */
  public void setContentView(int layoutResID) {

        // 1. 若mContentParent为空，创建一个DecroView
        // mContentParent即为内容栏（content）对应的DecorView = FrameLayout子类
        if (mContentParent == null) {
            installDecor(); // ->>分析3
        } else {
            // 若不为空，则删除其中的View
            mContentParent.removeAllViews();
        }

        // 2. 为mContentParent添加子View
        // 即Activity中设置的布局文件
        mLayoutInflater.inflate(layoutResID, mContentParent);

        final Callback cb = getCallback();
        if (cb != null && !isDestroyed()) {
            //回调通知，内容改变
            cb.onContentChanged();
        }
    }

/**
  * 分析3：installDecor()
  * 作用：创建一个DecroView
  */
  private void installDecor() {

    if (mDecor == null) {
        // 1. 生成DecorView ->>分析4
        mDecor = generateDecor();
        mDecor.setDescendantFocusability(ViewGroup.FOCUS_AFTER_DESCENDANTS);
        mDecor.setIsRootNamespace(true);
        if (!mInvalidatePanelMenuPosted && mInvalidatePanelMenuFeatures != 0) {
            mDecor.postOnAnimation(mInvalidatePanelMenuRunnable);
        }
    }
    // 2. 为DecorView设置布局格式 & 返回mContentParent ->>分析5
    if (mContentParent == null) {
        mContentParent = generateLayout(mDecor);
        ...
        }
    }
}

/**
  * 分析4：generateDecor()
  * 作用：生成DecorView
  */
  protected DecorView generateDecor() {
        return new DecorView(getContext(), -1);
    }

/**
  * 分析5：generateLayout(mDecor)
  * 作用：为DecorView设置布局格式
  */
  protected ViewGroup generateLayout(DecorView decor) {

        // 1. 从主题文件中获取样式信息
        TypedArray a = getWindowStyle();

        // 2. 根据主题样式，加载窗口布局
        int layoutResource;
        int features = getLocalFeatures();

        // 3. 加载layoutResource
        View in = mLayoutInflater.inflate(layoutResource, null);

        // 4. 往DecorView中添加子View
        // 即文章开头介绍DecorView时提到的布局格式，那只是一个例子，根据主题样式不同，加载不同的布局。
        decor.addView(in, new ViewGroup.LayoutParams(MATCH_PARENT, MATCH_PARENT));
        mContentRoot = (ViewGroup) in;

        // 5. 这里获取的是mContentParent = 即为内容栏（content）对应的DecorView = FrameLayout子类
        ViewGroup contentParent = (ViewGroup)findViewById(ID_ANDROID_CONTENT);

        return contentParent;
    }

源码总结

创建Window抽象类的子类PhoneWindow类的实例对象;
为PhoneWindow类对象设置WindowManager对象;
为PhoneWindow类对象创建1个DecroView类对象(根据所选的主题样式增加);
为DecroView类对象中的content增加Activity中设置的布局文件。

此时，DecorView(即顶层View)已创建和添加Activity中设置的布局文件中，但目前仍未显示出来，即不可见。

3.3.2 DecorView的显示

/**
  * 源码分析：主线程创建时，调用的handleResumeActivity()
  */
  @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
    }

/**
  * 源码分析：Activity的setContentView()
  */
 final void handleResumeActivity(IBinder token,
    boolean clearHide, boolean isForward, boolean reallyResume) {

    ActivityClientRecord r = performResumeActivity(token, clearHide);

    if (r != null) {
        final Activity a = r.activity;
          if (r.window == null && !a.mFinished && willBeVisible) {
        // 1. 获取Window实例中的Decor对象
        r.window = r.activity.getWindow();
        View decor = r.window.getDecorView();

        // 2. DecorView对用户不可见
        decor.setVisibility(View.INVISIBLE);
        ViewManager wm = a.getWindowManager();
        WindowManager.LayoutParams l = r.window.getAttributes();
        a.mDecor = decor;

        l.type = WindowManager.LayoutParams.TYPE_BASE_APPLICATION;

        // 3. DecorView被添加进WindowManager了
        // 此时，还是不可见
        if (a.mVisibleFromClient) {
            a.mWindowAdded = true;
            wm.addView(decor, l);
        }

        // 4. 此处设置DecorView对用户可见
        if (!r.activity.mFinished && willBeVisible
            && r.activity.mDecor != null && !r.hideForNow) {
             if (r.activity.mVisibleFromClient) {
                    r.activity.makeVisible();
                    // —>>分析1
                }
            }
    }
/**
  * 分析1：Activity.makeVisible()
  */
  void makeVisible() {
   if (!mWindowAdded) {
            ViewManager wm = getWindowManager();
            // 1. 将DecorView添加到WindowManager ->>分析2
            wm.addView(mDecor, getWindow().getAttributes());
            mWindowAdded = true;
        }
        // 2. DecorView可见
        mDecor.setVisibility(View.VISIBLE);
    }

/**
  * 分析2：wm.addView
  * 作用：WindowManager = 1个接口，由WindowManagerImpl类实现
  */
  public final class WindowManagerImpl implements WindowManager {
    private final WindowManagerGlobal mGlobal = WindowManagerGlobal.getInstance();

    @Override
    public void addView(View view, ViewGroup.LayoutParams params) {
        mGlobal.addView(view, params, mDisplay, mParentWindow); ->>分析3
    }
}

/**
  * 分析3：WindowManagerGlobal 的addView()
  */
  public void addView(View view, ViewGroup.LayoutParams params,Display display, Window parentWindow) {

     final WindowManager.LayoutParams wparams = (WindowManager.LayoutParams)params;

     ...

     synchronized (mLock) {

     // 1. 实例化一个ViewRootImpl对象
     ViewRootImpl root;
     root = new ViewRootImpl(view.getContext(), display);
     view.setLayoutParams(wparams);

     mViews.add(view);
     mRoots.add(root);
     mParams.add(wparams);
     }

     // 2. WindowManager将DecorView实例对象交给ViewRootImpl 绘制View
     root.setView(view, wparams, panelParentView);
     // ->> 分析4
       }
    }
 }

/**
  * 分析4：ViewRootImpl.setView（）
  */
    public void setView(View view, WindowManager.LayoutParams attrs, View panelParentView) {
                requestLayout(); // ->>分析5
    }

/**
  * 分析5：ViewRootImpl.requestLayout()
  */
    @Override
    public void requestLayout() {

        if (!mHandlingLayoutInLayoutRequest) {
            // 1. 检查是否在主线程
            checkThread();
            mLayoutRequested = true;//mLayoutRequested 是否measure和layout布局。
            // 2. ->>分析6
            scheduleTraversals();
        }
    }

/**
  * 分析6：ViewRootImpl.scheduleTraversals()
  */
    void scheduleTraversals() {
        if (!mTraversalScheduled) {
            mTraversalScheduled = true;
            mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();

            // 通过mHandler.post（）发送一个runnable，在run()方法中去处理绘制流程
            // 与ActivityThread的Handler消息传递机制相似
            // ->>分析7
            mChoreographer.postCallback(Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
        }
    }

/**
  * 分析7：Runnable类的子类对象mTraversalRunnable
  * 作用：在run()方法中去处理绘制流程
  */
    final class TraversalRunnable implements Runnable {
        @Override
        public void run() {
            doTraversal(); // ->>分析8
        }
    }
    final TraversalRunnable mTraversalRunnable = new TraversalRunnable();

/**
  * 分析8：doTraversal()
  */
    void doTraversal() {
            mHandler.getLooper().getQueue().removeSyncBarrier(mTraversalBarrier);

            performTraversals();
            // 最终会调用performTraversals()，从而开始View绘制的3大流程：Measure、Layout、Draw
    }

// 注：
// a. ViewRootImpl中W类是Binder的Native端，用于接收WmS处理操作
// b. 因W类的接收方法是在线程池中的，故可通过Handler将事件处理切换到主线程中

源码总结

将DecorView对象添加到WindowManager中;
创建ViewRootImpl对象;
WindowManager将DecorView对象交给ViewRootImpl对象;
ViewRootImpl对象通过Handler向主线程发送了一条触发遍历操作的消息：performTraversals()；该方法用于执行View的绘制流程（measure、layout、draw）。

ViewRootImpl对象中接收的各种变化（如来自WMS的窗口属性变化、来自控件树的尺寸变化、重绘请求等都引发performTraversals()的调用及完成相关处理，并最终显示到可见的Activity中。整个流程如图下所示。

从上面的结论可以看出：

一次次performTraversals()的调用驱动着控件树有条不紊的工作;
一旦此方法无法正常执行，整个控件树都将处于僵死状态;
因此performTraversals()可以说是ViewRootImpl类对象的核心逻辑。而performTraversals()的后续逻辑，则是View绘制的三大流程：测量流程(measure)、布局流程(layout)、绘制流程(draw)。

3.4 View的Measure过程

/**
 * 源码分析：measure（）
 * 定义：Measure过程的入口；属于View.java类 & final类型，即子类不能重写此方法
 * 作用：基本测量逻辑的判断
**/
public final void measure(int widthMeasureSpec, int heightMeasureSpec) {

    // 参数说明：View的宽 / 高测量规格
    ...

    int cacheIndex = (mPrivateFlags & PFLAG_FORCE_LAYOUT) == PFLAG_FORCE_LAYOUT ?
    -1 :mMeasureCache.indexOfKey(key);

    if (cacheIndex < 0 || sIgnoreMeasureCache) {
        // 计算视图大小 ->>分析1
        onMeasure(widthMeasureSpec, heightMeasureSpec);
    } else {
        ...
    }


    /**
     * 分析1：onMeasure（）
     * 作用：a. 根据View宽/高的测量规格计算View的宽/高值：getDefaultSize()
     * b. 存储测量后的View宽 / 高：setMeasuredDimension()
     */
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
         // 参数说明：View的宽 / 高测量规格

        // setMeasuredDimension() ：获得View宽/高的测量值 ->>分析2
        // 传入的参数通过getDefaultSize()获得 ->>分析3
       setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
        getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec));
    }

    /**
     * 分析2：setMeasuredDimension()
     * 作用：存储测量后的View宽 / 高
     * 注：该方法即为我们重写onMeasure()所要实现的最终目的
     */
    protected final void setMeasuredDimension(int measuredWidth, int measuredHeight) {
        //参数说明：测量后子View的宽 / 高值

        // 将测量后子View的宽 / 高值进行传递
        mMeasuredWidth = measuredWidth;
        mMeasuredHeight = measuredHeight;
        mPrivateFlags |= PFLAG_MEASURED_DIMENSION_SET;
    }

    /**
     * 分析3：getDefaultSize()
     * 作用：根据View宽/高的测量规格计算View的宽/高值
    **/
    public static int getDefaultSize(int size, int measureSpec) {
         // 参数说明：
        // size：提供的默认大小
        // measureSpec：宽/高的测量规格（含模式 & 测量大小）

        // 设置默认大小
        int result = size;

        // 获取宽/高测量规格的模式 & 测量大小
        int specMode = MeasureSpec.getMode(measureSpec);
        int specSize = MeasureSpec.getSize(measureSpec);

        switch (specMode) {

            // 模式为UNSPECIFIED时，使用提供的默认大小 = 参数Size
            case MeasureSpec.UNSPECIFIED:
                result = size;
            break;

            // 模式为AT_MOST,EXACTLY时，使用View测量后的宽/高值 = measureSpec中的Size
            case MeasureSpec.AT_MOST:
            case MeasureSpec.EXACTLY:
                result = specSize;
            break;
        }

    // 返回View的宽/高值
    return result;
    }
}

上面提到，当模式是UNSPECIFIED时，使用的是提供的默认大小（即第一个参数size）；那么，提供的默认大小具体是多少呢？
答：在onMeasure（）方法中，getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec)中传入的默认大小是getSuggestedMinimumWidth()。

接下来我们继续看getSuggestedMinimumWidth()的源码分析

由于getSuggestedMinimumHeight()类似，所以此处仅分析getSuggestedMinimumWidth()

源码分析如下：

protected int getSuggestedMinimumWidth() {
    return (mBackground == null) ? mMinWidth : max(mMinWidth,mBackground.getMinimumWidth());
}

从代码可以看出：

若 View 未设置背景，那么View的宽度 = mMinWidth

mMinWidth = android:minWidth属性所指定的值；

若android:minWidth没指定，则默认为0。

若 View设置了背景，View的宽度为mMinWidth和mBackground.getMinimumWidth()中的最大值

那么，mBackground.getMinimumWidth()的大小具体指多少？继续看getMinimumWidth()的源码分析：

public int getMinimumWidth() {
    final int intrinsicWidth = getIntrinsicWidth();
    //返回背景图Drawable的原始宽度
    return intrinsicWidth > 0 ? intrinsicWidth :0 ;
}

// 由源码可知：mBackground.getMinimumWidth()的大小 = 背景图Drawable的原始宽度
// 若无原始宽度，则为0
// 注：BitmapDrawable有原始宽度，而ShapeDrawable没有

总结：getDefaultSize()计算View的宽/高值的逻辑：

至此，单一View的宽/高值已经测量完成，即对于单一View的measure过程已经完成。

3.5 ViewGroup的的Measure过程

/**
 * 源码分析：measure()
 * 作用：基本测量逻辑的判断；调用onMeasure()
 * 注：与单一View measure过程中讲的measure()一致
**/
public final void measure(int widthMeasureSpec, int heightMeasureSpec) {
    ...
    int cacheIndex = (mPrivateFlags & PFLAG_FORCE_LAYOUT) == PFLAG_FORCE_LAYOUT ? -1 :
    mMeasureCache.indexOfKey(key);

    if (cacheIndex < 0 || sIgnoreMeasureCache) {
        // 调用onMeasure()计算视图大小
        onMeasure(widthMeasureSpec, heightMeasureSpec);
        mPrivateFlags3 &= ~PFLAG3_MEASURE_NEEDED_BEFORE_LAYOUT;
    } else {
        ...
    }
}

/**
* 分析1：onMeasure()
* 作用：遍历子View & 测量
**/

为什么ViewGroup的measure过程不像单一View的measure过程那样对onMeasure（）做统一的实现？（如下代码）

/**
 * 分析：子View的onMeasure()
 * 作用：a. 根据View宽/高的测量规格计算View的宽/高值：getDefaultSize()
 *      b. 存储测量后的View宽 / 高：setMeasuredDimension()
 * 注：与单一View measure过程中讲的onMeasure()一致
**/
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    // 参数说明：View的宽 / 高测量规格

    // setMeasuredDimension() ：获得View宽/高的测量值
    // 传入的参数通过getDefaultSize()获得
    setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
    getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec));

}

答：因为不同的ViewGroup子类（LinearLayout、RelativeLayout / 自定义ViewGroup子类等）具备不同的布局特性，这导致他们子View的测量方法各有不同

而onMeasure（）的作用 = 测量View的宽/高值

因此，ViewGroup无法对onMeasure（）作统一实现。这个也是单一View的measure过程与ViewGroup过程最大的不同。

即单一View measure过程的onMeasure（）具有统一实现，而ViewGroup则没有

注：其实，在单一View measure过程中，getDefaultSize()只是简单的测量了宽高值，在实际使用时有时需更精细的测量。所以有时候也需重写onMeasure（）

在自定义ViewGroup中，关键在于：根据需求复写onMeasure()从而实现你的子View测量逻辑。复写onMeasure()的套路如下：

/**
 * 根据自身的测量逻辑复写onMeasure（），分为3步
 * 1. 遍历所有子View & 测量：measureChildren（）
 * 2. 合并所有子View的尺寸大小,最终得到ViewGroup父视图的测量值（自身实现）
 * 3. 存储测量后View宽/高的值：调用setMeasuredDimension()
**/
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {

    // 定义存放测量后的View宽/高的变量
    int widthMeasure ;
    int heightMeasure ;

    // 1. 遍历所有子View & 测量(measureChildren（）)
    // ->> 分析1
    measureChildren(widthMeasureSpec, heightMeasureSpec)；

    // 2. 合并所有子View的尺寸大小，最终得到ViewGroup父视图的测量值
    void measureMerge{
        ... // 自身实现
    }

    // 3. 存储测量后View宽/高的值：调用setMeasuredDimension()
    // 类似单一View的过程，此处不作过多描述
    setMeasuredDimension(widthMeasure, heightMeasure);
}

// 从上可看出：
// 复写onMeasure（）有三步，其中2步直接调用系统方法
// 需自身实现的功能实际仅为步骤2：合并所有子View的尺寸大小

/**
 * 分析1：measureChildren()
 * 作用：遍历子View & 调用measureChild()进行下一步测量
**/
protected void measureChildren(int widthMeasureSpec, int heightMeasureSpec) {
    // 参数说明：父视图的测量规格（MeasureSpec）

    final int size = mChildrenCount;
    final View[] children = mChildren;
    // 遍历所有子view
    for (int i = 0; i < size; ++i) {
        final View child = children[i];
        // 调用measureChild()进行下一步的测量 ->>分析1
        if ((child.mViewFlags & VISIBILITY_MASK) != GONE) {
            measureChild(child, widthMeasureSpec, heightMeasureSpec);
        }
    }

}

/**
 * 分析2：measureChild()
 * 作用：a. 计算单个子View的MeasureSpec
 *      b. 测量每个子View最后的宽 / 高：调用子View的measure()
 **/
protected void measureChild(View child, int parentWidthMeasureSpec,
int parentHeightMeasureSpec) {

// 1. 获取子视图的布局参数
final LayoutParams lp = child.getLayoutParams();

// 2. 根据父视图的MeasureSpec & 布局参数LayoutParams，计算单个子View的MeasureSpec
// 获取 ChildView 的 widthMeasureSpec
final int childWidthMeasureSpec = getChildMeasureSpec(parentWidthMeasureSpec,
mPaddingLeft + mPaddingRight, lp.width);
// 获取 ChildView 的 heightMeasureSpec
final int childHeightMeasureSpec = getChildMeasureSpec(parentHeightMeasureSpec,
mPaddingTop + mPaddingBottom, lp.height);

// 3. 将计算好的子View的MeasureSpec值传入measure()，进行最后的测量
child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
}

至此，ViewGroup的measure过程分析完毕。

3.6 View的Layout过程

/**
 * 源码分析：layout（）
 * 作用：确定View本身的位置，即设置View本身的四个顶点位置
 **/
public void layout(int l, int t, int r, int b) {

    // 当前视图的四个顶点
    int oldL = mLeft;
    int oldT = mTop;
    int oldB = mBottom;
    int oldR = mRight;

    // 1. 确定View的位置：setFrame（） / setOpticalFrame（）
    // 即初始化四个顶点的值、判断当前View大小和位置是否发生了变化 & 返回
    // ->>分析1、分析2
    boolean changed = isLayoutModeOptical(mParent) ?
    setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b);

    // 2. 若视图的大小 & 位置发生变化
    // 会重新确定该View所有的子View在父容器的位置：onLayout（）
    if (changed || (mPrivateFlags & PFLAG_LAYOUT_REQUIRED) == PFLAG_LAYOUT_REQUIRED) {
            onLayout(changed, l, t, r, b);

            // 对于单一View的laytou过程：由于单一View是没有子View的，故onLayout（）是一个空实现->>分析3
            // 对于ViewGroup的laytou过程：由于确定位置与具体布局有关，所以onLayout（）在ViewGroup为1个抽象方法，需重写实现（后面会详细说）
            ...
        }
}

/**
 * 分析1：setFrame（）
 * 作用：根据传入的4个位置值，设置View本身的四个顶点位置
 * 即：最终确定View本身的位置
**/
protected boolean setFrame(int left, int top, int right, int bottom) {

    ...
    // 通过以下赋值语句记录下了视图的位置信息，即确定View的四个顶点
    // 从而确定了视图的位置
    mLeft = left;
    mTop = top;
    mRight = right;
    mBottom = bottom;
    mRenderNode.setLeftTopRightBottom(mLeft, mTop, mRight, mBottom);
}

/**
 * 分析2：setOpticalFrame（）
 * 作用：根据传入的4个位置值，设置View本身的四个顶点位置
 * 即：最终确定View本身的位置
**/
private boolean setOpticalFrame(int left, int top, int right, int bottom) {

    Insets parentInsets = mParent instanceof View ?
    ((View) mParent).getOpticalInsets() : Insets.NONE;

    Insets childInsets = getOpticalInsets();

    // 内部实际上是调用setFrame（）
    return setFrame(
        left + parentInsets.left - childInsets.left,
        top + parentInsets.top - childInsets.top,
        right + parentInsets.left + childInsets.right,
        bottom + parentInsets.top + childInsets.bottom);
}

/**
 * 分析3：onLayout（）
 * 注：对于单一View的laytou过程
 * a. 由于单一View是没有子View的，故onLayout（）是一个空实现
 * b. 由于在layout（）中已经对自身View进行了位置计算，所以单一View的layout过程在layout（）后就已完成了
**/
protected void onLayout(boolean changed, int left, int top, int right, int bottom) {
    // 参数说明
    // changed 当前View的大小和位置改变了
    // left 左部位置
    // top 顶部位置
    // right 右部位置
    // bottom 底部位置
}

3.7 ViewGroup的Layout过程

/**
 * 源码分析：layout（）
 * 作用：确定View本身的位置，即设置View本身的四个顶点位置
 * 注：与单一View的layout（）源码一致
 **/
public void layout(int l, int t, int r, int b) {

    // 当前视图的四个顶点
    int oldL = mLeft;
    int oldT = mTop;
    int oldB = mBottom;
    int oldR = mRight;

    // 1. 确定View的位置：setFrame（） / setOpticalFrame（）
    // 即初始化四个顶点的值、判断当前View大小和位置是否发生了变化 & 返回
    // ->>分析1、分析2
    boolean changed = isLayoutModeOptical(mParent) ?
    setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b);

    // 2. 若视图的大小 & 位置发生变化
    // 会重新确定该View所有的子View在父容器的位置：onLayout（）
    if (changed || (mPrivateFlags & PFLAG_LAYOUT_REQUIRED) == PFLAG_LAYOUT_REQUIRED) {
        onLayout(changed, l, t, r, b);

        // 对于单一View的laytou过程：由于单一View是没有子View的，故onLayout（）是一个空实现（上面已分析完毕）
        // 对于ViewGroup的laytou过程：由于确定位置与具体布局有关，所以onLayout（）在ViewGroup为1个抽象方法，需重写实现 ->>分析3
        ...
    }
}


/**
 * 分析1：setFrame（）
 * 作用：确定View本身的位置，即设置View本身的四个顶点位置
 */
protected boolean setFrame(int left, int top, int right, int bottom) {
    ...
    // 通过以下赋值语句记录下了视图的位置信息，即确定View的四个顶点

    // 从而确定了视图的位置
    mLeft = left;
    mTop = top;
    mRight = right;
    mBottom = bottom;
    mRenderNode.setLeftTopRightBottom(mLeft, mTop, mRight, mBottom);
}


/**
 * 分析2：setOpticalFrame（）
 * 作用：确定View本身的位置，即设置View本身的四个顶点位置
 */
private boolean setOpticalFrame(int left, int top, int right, int bottom) {

    Insets parentInsets = mParent instanceof View ?
    ((View) mParent).getOpticalInsets() : Insets.NONE;

    Insets childInsets = getOpticalInsets();

    // 内部实际上是调用setFrame（）
    return setFrame(
        left + parentInsets.left - childInsets.left,
        top + parentInsets.top - childInsets.top,
        right + parentInsets.left + childInsets.right,
        bottom + parentInsets.top + childInsets.bottom);
}


/**
 * 分析3：onLayout（）
 * 作用：计算该ViewGroup包含所有的子View在父容器的位置（）
 * 注：
 * a. 定义为抽象方法，需重写，因：子View的确定位置与具体布局有关，所以onLayout（）在ViewGroup没有实现
 * b. 在自定义ViewGroup时必须复写onLayout（）！！！！！
 * c. 复写原理：遍历子View 、计算当前子View的四个位置值 & 确定自身子View的位置（调用子View layout（））
 */
protected void onLayout(boolean changed, int left, int top, int right, int bottom) {

     // 参数说明
    // changed 当前View的大小和位置改变了
    // left 左部位置
    // top 顶部位置
    // right 右部位置
    // bottom 底部位置

        // 1. 遍历子View：循环所有子View
        for (int i=0; i<getChildCount(); i++) {
            View child = getChildAt(i);
            // 2. 计算当前子View的四个位置值
            // 2.1 位置的计算逻辑
            ...// 需自己实现，也是自定义View的关键
            // 2.2 对计算后的位置值进行赋值
            int mLeft = Left
            int mTop = Top
            int mRight = Right
            int mBottom = Bottom

            // 3. 根据上述4个位置的计算值，设置子View的4个顶点：调用子view的layout() & 传递计算过的参数
            // 即确定了子View在父容器的位置
            child.layout(mLeft, mTop, mRight, mBottom);
            // 该过程类似于单一View的layout过程中的layout（）和onLayout（），此处不作过多描述
        }

}

3.8 View的Draw过程

/**
 * 源码分析：draw（）
 * 作用：根据给定的 Canvas 自动渲染 View（包括其所有子 View）。
 * 注：
 * a. 在调用该方法之前必须要完成 layout 过程
 * b. 所有的视图最终都是调用 View 的 draw （）绘制视图（ ViewGroup 没有复写此方法）
 * c. 在自定义View时，不应该复写该方法，而是复写 onDraw(Canvas) 方法进行绘制
 * d. 若自定义的视图确实要复写该方法，那么需先调用 super.draw(canvas)完成系统的绘制，然后再进行自定义的绘制
 */
public void draw(Canvas canvas) {

    /*
     * Draw traversal performs several drawing steps which must be executed
     * in the appropriate order:
     *
     *      1. Draw the background
     *      2. If necessary, save the canvas' layers to prepare for fading
     *      3. Draw view's content
     *      4. Draw children
     *      5. If necessary, draw the fading edges and restore layers
     *      6. Draw decorations (scrollbars for instance)
     */

    ...// 仅贴出关键代码
    int saveCount;

    // 步骤1： 绘制本身View背景
    if (!dirtyOpaque) {
        drawBackground(canvas);
    }

    // 若有必要，则保存图层（还有一个复原图层）
    // 优化技巧：当不需绘制 Layer 时，“保存图层“和“复原图层“这两步会跳过
    // 因此在绘制时，节省 layer 可以提高绘制效率

    final int viewFlags = mViewFlags;

    if (!verticalEdges && !horizontalEdges) {

        // 步骤3：绘制本身View内容
        if (!dirtyOpaque)
            onDraw(canvas);
        // View 中：默认为空实现，需复写
        // ViewGroup中：需复写



        // 步骤4：绘制子View
        // 由于单一View无子View，故View 中：默认为空实现
        // ViewGroup中：系统已经复写好对其子视图进行绘制我们不需要复写
        dispatchDraw(canvas);

        // Step 6, draw decorations (foreground, scrollbars)
        // 步骤6,绘制前景
        onDrawForeground(canvas);

        // Step 7, draw the default focus highlight
        // 步骤7，绘制默认焦点高亮
        drawDefaultFocusHighlight(canvas);

        return;

    }
    ...
}

/**
 * 步骤1：drawBackground(canvas)
 * 作用：绘制View本身的背景
 */
private void drawBackground(Canvas canvas) {

    // 获取背景 drawable
    final Drawable background = mBackground;

    if (background == null) {
        return;
    }

    // 根据在 layout 过程中获取的 View 的位置参数，来设置背景的边界
    setBackgroundBounds();

    .....

    // 获取 mScrollX 和 mScrollY值
    final int scrollX = mScrollX;
    final int scrollY = mScrollY;

    if ((scrollX | scrollY) == 0) {
        background.draw(canvas);
    } else {
        // 若 mScrollX 和 mScrollY 有值，则对 canvas 的坐标进行偏移
        canvas.translate(scrollX, scrollY);

        // 调用 Drawable 的 draw 方法绘制背景
        background.draw(canvas);
        canvas.translate(-scrollX, -scrollY);
    }

}


/**
 * 步骤3：onDraw(canvas)
 * 作用：绘制View本身的内容
 * 注：
 * a. 由于 View 的内容各不相同，所以该方法是一个空实现
 * b. 在自定义绘制过程中，需由子类去实现复写该方法，从而绘制自身的内容
 * c. 谨记：自定义View中 必须 且 只需复写onDraw（）
 */
protected void onDraw(Canvas canvas) {
    // 复写从而实现绘制逻辑
    ...
}


/**
 * 步骤4： dispatchDraw(canvas)
 * 作用：绘制子View
 * 注：由于单一View中无子View，故为空实现
 */
protected void dispatchDraw(Canvas canvas) {
    // 空实现
}


/**
 * 步骤6： onDrawForeground(canvas)
 * 作用：绘制装饰，如 滚动指示器、滚动条、和前景等
 */
public void onDrawForeground(Canvas canvas) {

    onDrawScrollIndicators(canvas);
    onDrawScrollBars(canvas);

    final Drawable foreground = mForegroundInfo != null ? mForegroundInfo.mDrawable : null;

    if (foreground != null) {

        if (mForegroundInfo.mBoundsChanged) {
            mForegroundInfo.mBoundsChanged = false;
            final Rect selfBounds = mForegroundInfo.mSelfBounds;
            final Rect overlayBounds = mForegroundInfo.mOverlayBounds;

            if (mForegroundInfo.mInsidePadding) {
                selfBounds.set(0, 0, getWidth(), getHeight());
            } else {
                selfBounds.set(getPaddingLeft(), getPaddingTop(),
                getWidth() - getPaddingRight(), getHeight() - getPaddingBottom());
            }

            final int ld = getLayoutDirection();
            Gravity.apply(mForegroundInfo.mGravity, foreground.getIntrinsicWidth(),
            foreground.getIntrinsicHeight(), selfBounds, overlayBounds, ld);
            foreground.setBounds(overlayBounds);
        }
        foreground.draw(canvas);
    }
}

至此，View的draw过程已分析完毕。

3.9 ViewGroup的Draw过程


/**
 * 源码分析：draw（）
 * 与单一View的draw（）流程类似
 * 作用：根据给定的 Canvas 自动渲染 View（包括其所有子 View）
 * 注：
 * a. 在调用该方法之前必须要完成 layout 过程
 * b. 所有的视图最终都是调用 View 的 draw （）绘制视图（ ViewGroup 没有复写此方法）
 * c. 在自定义View时，不应该复写该方法，而是复写 onDraw(Canvas) 方法进行绘制
 * d. 若自定义的视图确实要复写该方法，那么需先调用 super.draw(canvas)完成系统的绘制，然后再进行自定义的绘制
 */
public void draw(Canvas canvas) {
    // 与单一View的draw过程类似
}

由于drawBackground（）、onDraw（）、onDrawForeground（）与单一View的draw过程类似，此处不作过多描述。

/**
 * 源码分析：dispatchDraw（）
 * 作用：遍历子View & 绘制子View
 * 注：
 * a. ViewGroup中：由于系统为我们实现了该方法，故不需重写该方法
 * b. View中默认为空实现（因为没有子View可以去绘制）
 */
protected void dispatchDraw(Canvas canvas) {

    ......

    // 1. 遍历子View
    final int childrenCount = mChildrenCount;
    ......

    for (int i = 0; i < childrenCount; i++) {
        ......
        if ((transientChild.mViewFlags & VISIBILITY_MASK) == VISIBLE ||
        transientChild.getAnimation() != null) {
            // 2. 绘制子View视图 ->>分析1
            more |= drawChild(canvas, transientChild, drawingTime);
        }
         ....
    }
}

/**
 * 分析1：drawChild（）
 * 作用：绘制子View
 */
protected boolean drawChild(Canvas canvas, View child, long drawingTime) {
    // 最终还是调用了子 View 的 draw （）进行子View的绘制
    return child.draw(canvas, this, drawingTime);

至此，ViewGroup的draw过程已分析完毕。

3.10 View.setWillNotDraw()

/**
 * 源码分析：setWillNotDraw()
 * 定义：View 中的特殊方法
 * 作用：设置 WILL_NOT_DRAW 标记位；
 * 注：
 * a. 该标记位的作用是：当一个View不需要绘制内容时，系统进行相应优化
 * b. 默认情况下：View 不启用该标记位（设置为false）；ViewGroup 默认启用（设置为true）
 */
public void setWillNotDraw(boolean willNotDraw) {
    setFlags(willNotDraw ? WILL_NOT_DRAW : 0, DRAW_MASK);
}

// 应用场景
// a. setWillNotDraw参数设置为true：当自定义View继承自 ViewGroup 且本身并不具备任何绘制时，设置为 true 后，系统会进行相应的优化。
// b. setWillNotDraw参数设置为false：当自定义View继承自 ViewGroup 且需要绘制内容时，那么设置为 false，来关闭 WILL_NOT_DRAW 这个标记位。

Android View 绘制 攻略
