vtk 用指定大小的圆柱 进行裁剪

vtk 提供了 vtkCylinder 可以进行圆柱裁剪，但是，这个东西没法控制圆柱体的长度（默认是无限长度），这时候可以结合vtkImplicitBoolean 和 vtkPlane，控制圆柱体的大小。 本文参考自：blog.csdn.net/xs1997/arti… 但是原帖中代码有问题，我这里做了优化化，并加了详细注释：

int main()
{
    // 要被裁剪的球体
    vtkSphereSource* sphere = vtkSphereSource::New();
    sphere->SetCenter(0, 0, 0);
    sphere->SetRadius(10);
    sphere->SetThetaResolution(40);
    sphere->SetPhiResolution(40);

    vtkCylinder* cylinder = vtkCylinder::New(); //圆柱
    cylinder->SetCenter(0, 0, 0);
    cylinder->SetRadius(3);
    cylinder->SetAxis(1,0,0); // 这里指定圆柱是X轴方向的，便于观察

    vtkPlane* vPlane = vtkPlane::New(); //横截面1，控制圆柱的左侧边界
    vPlane->SetOrigin(-12, 0, 0); // -12 表示 截面的位置，因为球半径是10，改变这个值，可以控制圆柱的大小
    vPlane->SetNormal(-1, 0, 0); // 注意这里必须是<0的，表示，截面左侧部分被丢弃

    vtkPlane* vPlane2 = vtkPlane::New();//横截面2，控制圆柱的右侧边界
    vPlane2->SetOrigin(12, 0, 0);
    vPlane2->SetNormal(1, 0, 0); // 注意这里必须是>1的，表示，截面右侧部分被丢弃

    vtkImplicitBoolean* cuted_cylinder = vtkImplicitBoolean::New();
    cuted_cylinder->SetOperationTypeToIntersection(); // 这里是下面三个function 取交集，还有其他几个OperationType，可以看类声明
    cuted_cylinder->AddFunction(cylinder);
    cuted_cylinder->AddFunction(vPlane);
    cuted_cylinder->AddFunction(vPlane2);

//    vtkClipPolyData* clipper = vtkClipPolyData::New();
//    clipper->SetInputConnection(sphere->GetOutputPort());
//    clipper->SetClipFunction(cylinder);
//    clipper->GenerateClipScalarsOn();
//    clipper->GenerateClippedOutputOn();
//    clipper->SetValue(0.5);

    vtkClipPolyData* clipper2 = vtkClipPolyData::New();
    clipper2->SetInputConnection(sphere->GetOutputPort()); // 原帖中这里用filter->GetOutputPort() 导致不起作用
    clipper2->SetClipFunction(cuted_cylinder);
    clipper2->GenerateClipScalarsOn();
    clipper2->GenerateClippedOutputOn();
    clipper2->SetValue(0.5); // 这个值会导致实际尺寸和真实尺寸不一致，设置为0.0，是真实尺寸，0.5，感觉会放大一倍

    vtkPolyDataMapper* map = vtkPolyDataMapper::New();
    map->SetInputConnection(clipper2->GetOutputPort());
    map->ScalarVisibilityOff();

    vtkActor* actor = vtkActor::New();
    actor->SetMapper(map);
    actor->GetProperty()->SetColor(0, 1, 1);
    //actor->GetProperty()->SetAmbientColor(0.4,0.5,0.6);
    //actor->GetProperty()->SetDiffuseColor(0.8,0.6,0.2);
    actor->RotateX(40);

    // 显示坐标轴，方便观察
    vtkSmartPointer<vtkAxesActor> actor2 =  vtkSmartPointer<vtkAxesActor>::New();
    actor2->SetPosition(0, 0, 0);
    actor2->SetTotalLength(15, 15, 15); // 坐标轴长度
    actor2->SetShaftType(0);
    actor2->SetAxisLabels(0);
    actor2->SetCylinderRadius(0.02);

    vtkRenderer* ren = vtkRenderer::New();
    vtkRenderWindow* renWin = vtkRenderWindow::New();
    renWin->AddRenderer(ren);

    vtkRenderWindowInteractor* iren = vtkRenderWindowInteractor::New();
    iren->SetRenderWindow(renWin);

    ren->AddActor(actor2);
    ren->AddActor(actor);
    ren->SetBackground(1, 1, 1);
    renWin->SetSize(450, 450);

    vtkInteractorStyleTrackballCamera* style = vtkInteractorStyleTrackballCamera::New();
    iren->SetInteractorStyle(style);

    iren->Initialize();
    renWin->Render();

    iren->Start();
    return 0;
}

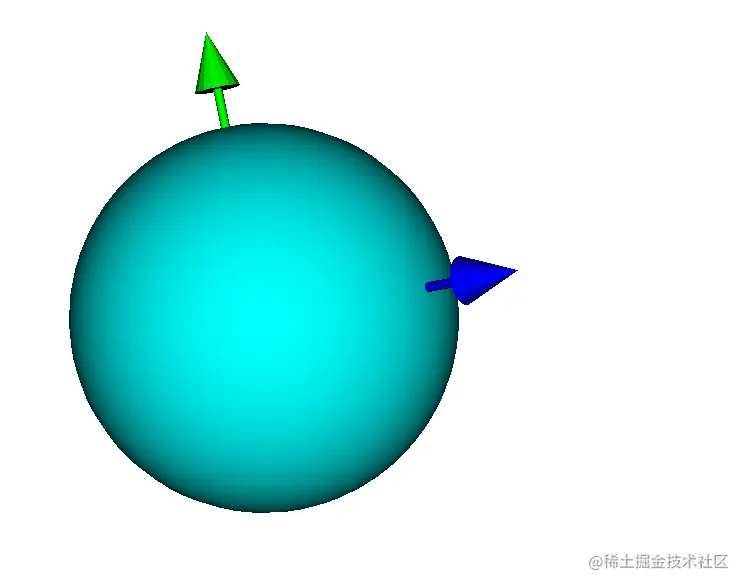

横截面1 位置 为 -12 时效果，发现，x轴两侧都被圆柱裁剪了（两侧都有窟窿）

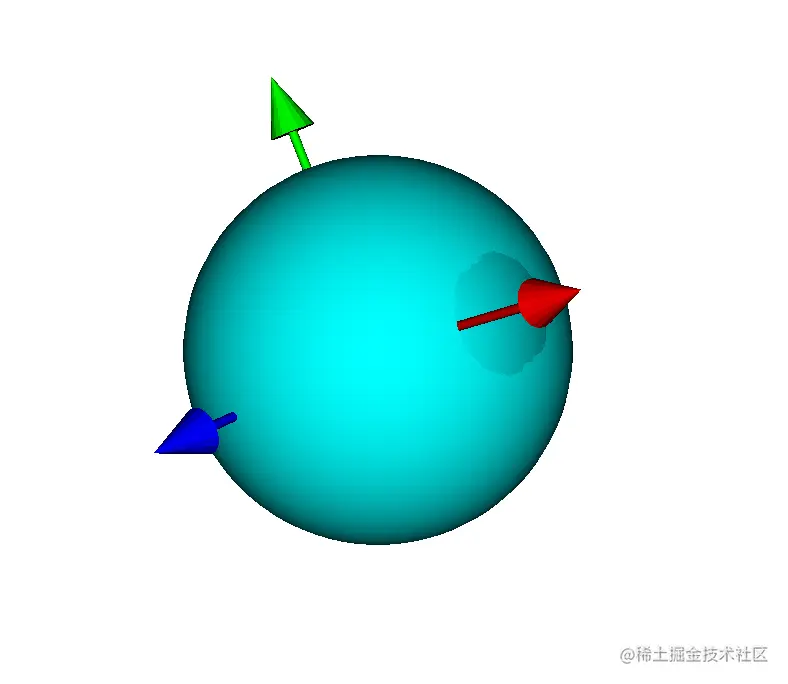

横截面1 位置 由 -12 改为-8 的效果，圆柱左侧在球内部，所以左侧球没有被裁剪
