关于图像的显示
不管是手机、电脑还是电视，我们在屏幕上可以看到的所有内容都是计算机绘制出来的图像。把相关图片连续播放就会产生动画效果，比如下面的小黄鸭的动画效果
将这个小黄鸭的动画拆解出来，其实就是很多张图片
-
关于图片显示的整个过程有俩个相关概念
- 帧率（fps）：每秒钟显示多少帧，也可以理解为每秒钟显示多少画面
- 刷新率：显示器在一秒内刷新的次数，比如 iPhone 的刷新频率是 60Hz，每秒刷新60次
-
帧率和刷新率的关系
在计算机中，CPU、GPU 和显示器以一种特定的方式协作
-
将数据传递给 CPU，CPU进行处理
-
CPU 将处理好的显示内容提交给 GPU
-
GPU 渲染后放入帧缓冲区
-
视频控制器按照 VSync 信号从帧缓冲区取出帧数据传递给显示器显示
想要了解 VSync 信号原理可以看这篇文章 Android Vsync原理简析
-
Flutter 绘制原理
Android、iOS、Flutter 的 UI 渲染过程都一样，在整个 Flutter 架构中，Flutter 只关心向 GPU 提供显示数据，不用关心显示屏、视频控制器以及 GPU 是如何工作的
-

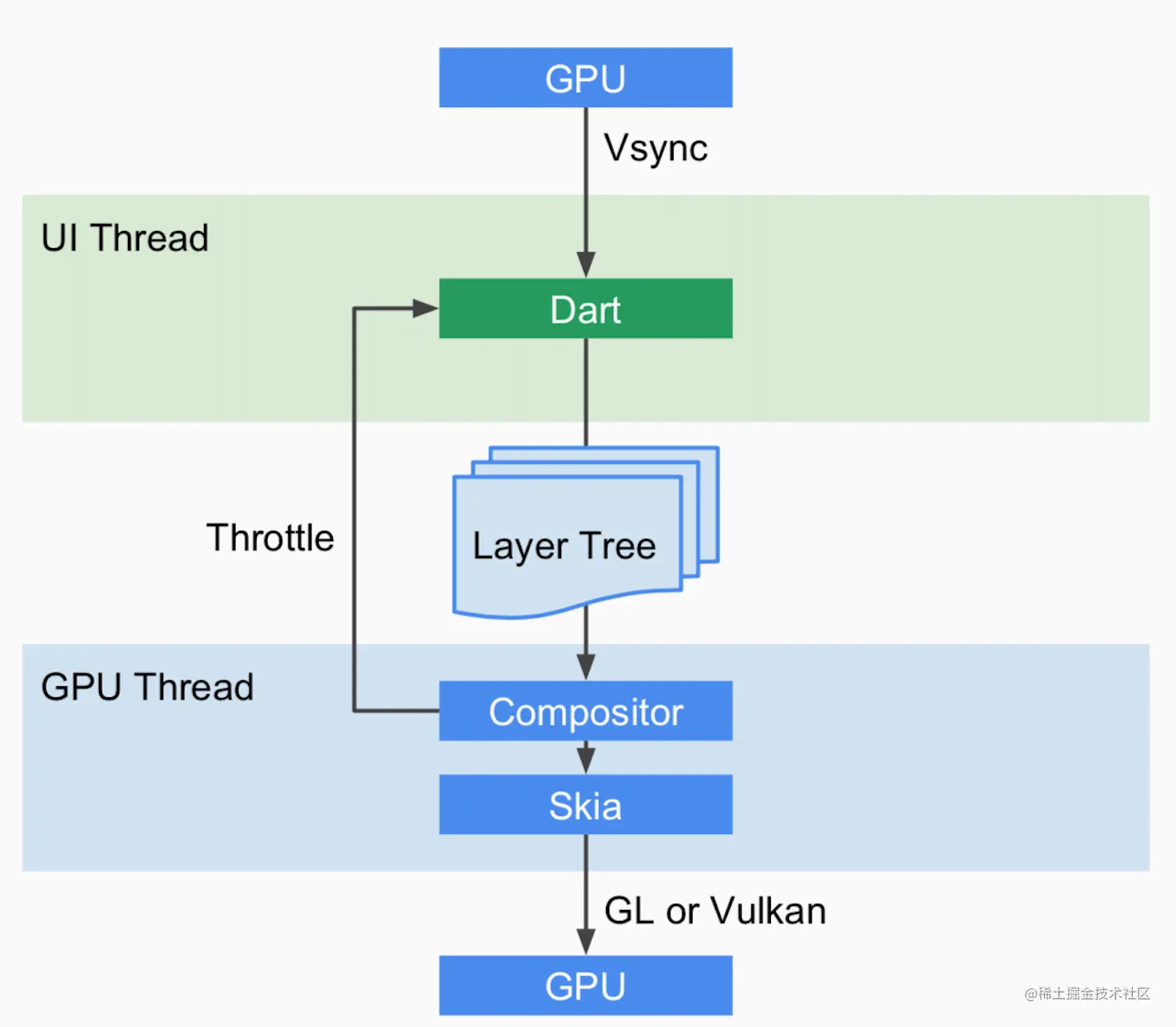

绘制流程
-
GPU 收到 VSync 信号后通知 UI 线程
-
UI 线程用 Dart 来构建图层树
-
图层树在 GPU 线程进行合成
-
合成后的视图数据提供给 Skia 引擎
-
Skia 引擎通过 OpenGL 或者 Vulkan 将显示内容提供给 GPU
-
-
关于 Skia 引擎
-
Skia（Skia Graphics Library）是一个由 C++ 编写的开源图形库
-
在 Flutter 中，Skia 就是向 GPU 提供数据的途径
-
Skia 目前是 Android 官方的图像渲染引擎，因此，Flutter Android SDK 无需内嵌 Skia 引擎就可以获得 Skia 支持
-
对于 iOS 来说，由于 Skia 是跨平台的，它作为Flutter iOS 的渲染引擎被嵌入到 Flutter 的 iOS SDK 中，替代了 iOS 平台本身的 Core Graphics/Core Animation/Core Text，所以， Flutter iOS 打包成 api 时体积会比 Android 大一些
-
由于 Android 和 iOS 底层都是使用 Skia 引擎，所以底层渲染能力统一了，上层开发接口及功能体验也保持了一致
-
-
Flutter 和 React Native 的本质区别
- React Native 之类的框架，只是通过 JavaScript 虚拟机扩展调用系统组件，最终由 Android 和 iOS 系统进行组件渲染
- Flutter 是自己完成了组件渲染的闭环
Flutter 基本框架

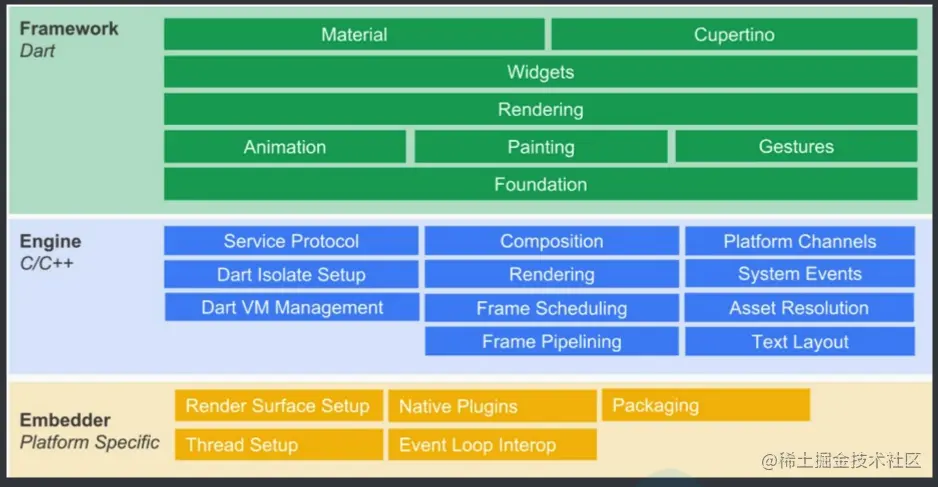

Flutter 框架分为三层：Framework、Engin、Embedder
-
Framework
Flutter Framework 是一个纯 Dart实现的 SDK。它实现了一套基础库， 用于处理动画、绘图和手势。并且基于绘图封装了一套 UI组件库，然后根据 Material(Android 风格) 和 Cupertino(iOS 风格)两种视觉风格区分开来。这个纯 Dart 实现的 SDK 被封装为了一个叫作 dart:ui 的 Dart 库。我们在使用 Flutter 写 App 的时候，直接导入这个库即可使用组件等功能。
-
Engin
Flutter Engine 是一个纯 C++实现的 SDK。囊括了 Skia引擎、Dart运行时、文字排版引擎等。它是 Dart的一个运行时，它可以以 JIT、JIT Snapshot 或者 AOT的模式运行 Dart代码。这个运行时还控制着 VSync信号的传递、GPU数据的填充等，并且还负责把客户端的事件传递到运行时中的代码
-
Embedder
是一个嵌入层，即把 Flutter 嵌入到各个平台上去，这里做的主要工作包括渲染 Surface 设置，线程设置，以及插件等。这里可以看出，Flutter 的平台相关层很低，平台只是提供一个画布，剩余的所有渲染相关的逻辑都在 Flutter 内部，这就使得它具有了很好的跨端一致性
