RenderDoc 是一款基于帧捕捉的开源图形调试器，可以方便我们分析渲染流程，定位渲染问题。以下记录了自己学到的一些使用知识，主要是在 UE4 项目中使用，希望对大家能有所帮助，也希望大伙能指出问题和使用建议~
前置准备
编辑器下调试
- 开启插件：Plugins/RenderDoc 下启用 RenderDoc，然后重启工程；（如果机器没有 RenderDoc，需要自行下载，官网renderdoc.org/builds）
- 截帧：
- Play 情况下：可以通过快捷键 Alt+F12 开启，或者命令 Renderdoc.CaptureFrame 开启，
- 未 Play 情况下：还可以通过屏幕右上角标志开启

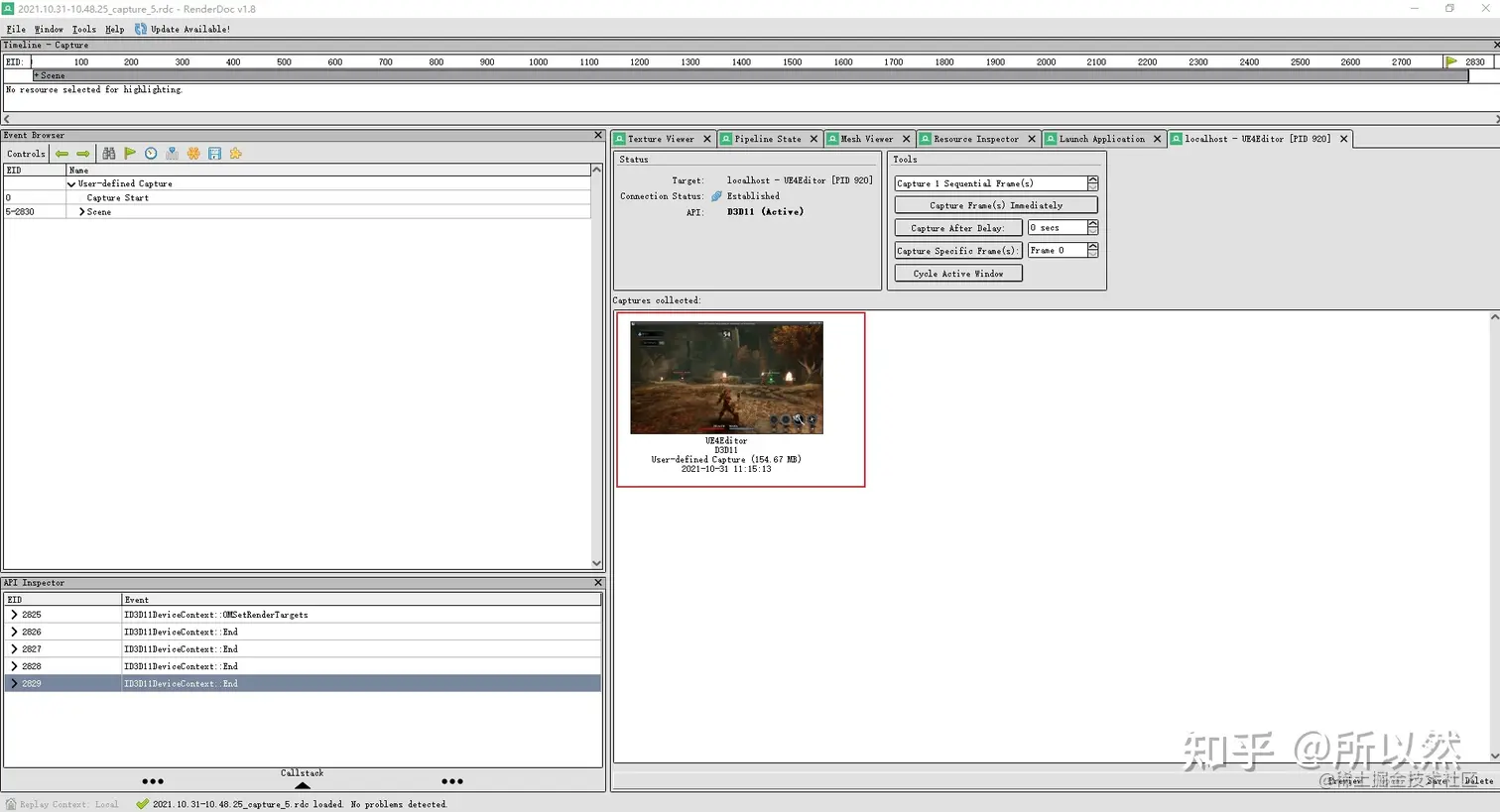

截帧之后会自动启动 Renderdoc，并展示如下界面，双击打开要分析的截取的帧，即可进行分析
调试打包后的程序

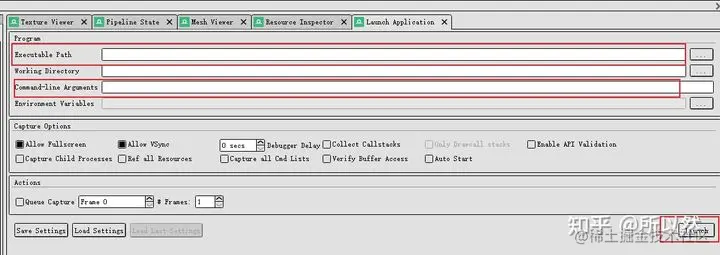

- 打开 RenderDoc 程序；
- LaunchApplication 里填写 exe 的路径；
- 注意：启动的参数（如分辨率之类的）可以在下面的 Arguments 里填写；
- 点击 Launch 即可，然后有个 CaptureImmediatelly，就能截图分析了；
可能用到的设置
- 如果需要调试 Slate 代码，需要启用命令
renderdoc.CaptureAllActivity 1； - 如果需要调试 Shader，找到 Engine\Config\ConsoleVariables.ini 文件，取消注释
r.Shaders.Optimize = 0和r.Shaders.KeepDebugInfo = 1；重启引擎； - 据说有童鞋因为项目名是中文所以截不了帧；
- 一些其他在 UE4 中的设置：RenderDoc
分析帧
启用后，就可以分析 UE 的绘制了。我是通过 《UE4 是如何渲染一帧的》来学习 UE4 渲染的
TextureViewer

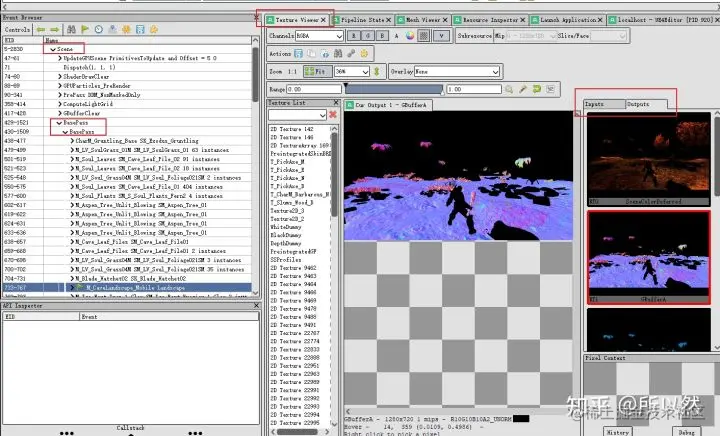

- 可以在 TextureViewer 中看到 DrawCall 对应的 Texture 和 Render Target，如 UE4 的每个 Buffer，其中
Input是输入纹理，OutPut是输出纹理；

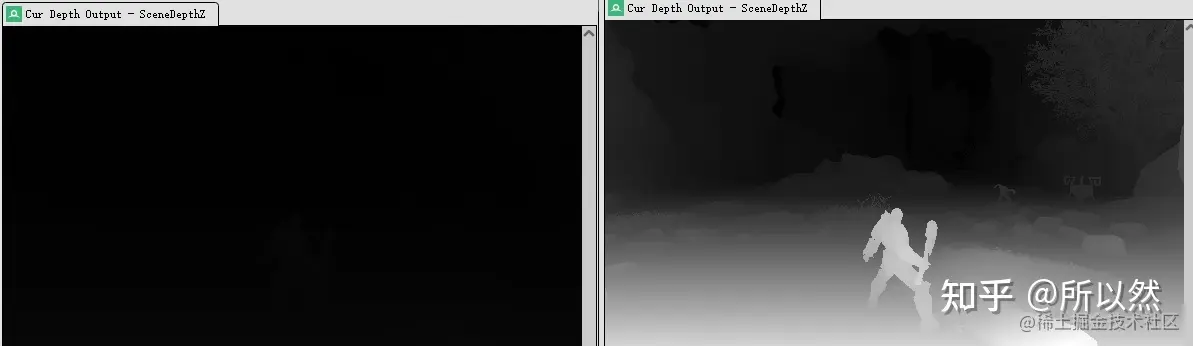

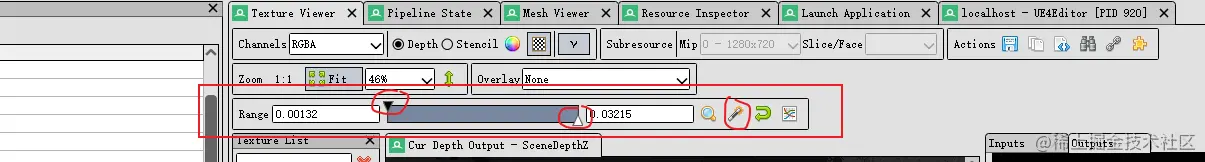

- 注意： 在看深度（
SceneDepthZ）或者其他的 Texture 时，有时可能什么也看不到，可以通过调节 黑白范围 查看
调整前后对比

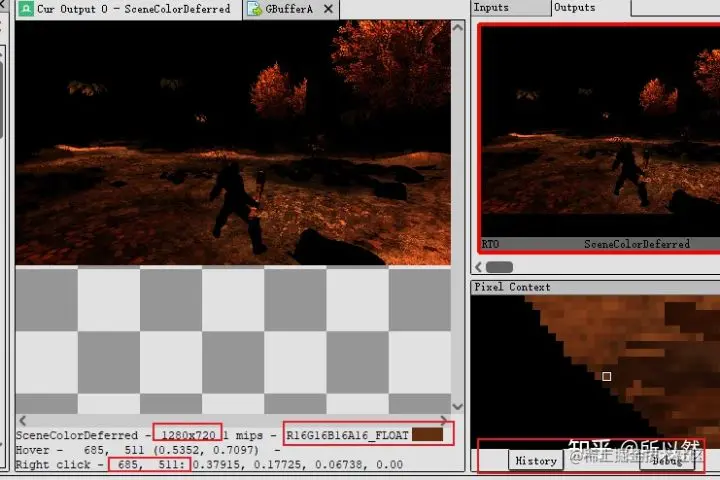

- 还可以在 TextureViewer 下方查看更详细的信息，如像素坐标，颜色信息等
Timeline

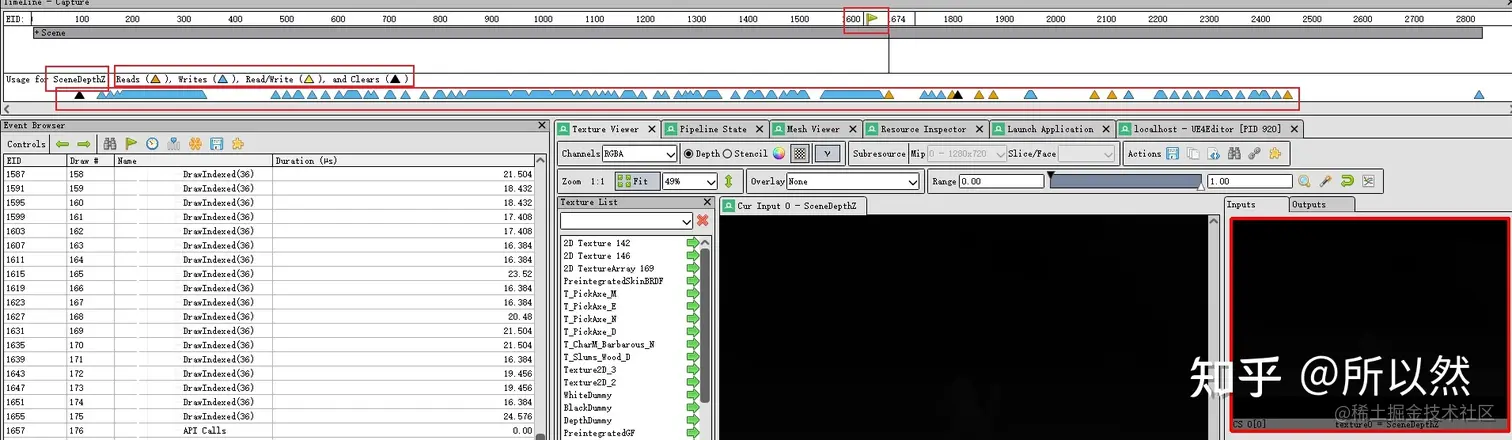

- 时间轴，相当于一个横向的展示，绿色的小旗子代表当前所属的位置；
- 对我来说，比较有用的是那几个三角形，各个颜色的含义上面写的很清楚了，下方还列了选择的 Texture 所被使用的各个阶段。
如上图，可以看到 深度 Buffer 在一开始被 Clear，后续有一些地方在 Write，然后有些地方在 Read 或者再次 Clear。
Event Browaser
我用这个功能主要是看每个 DrawCall 花费的时间
可以看到，截的图里，相对来说，BasePass 中 Grass 花费的时间较多。

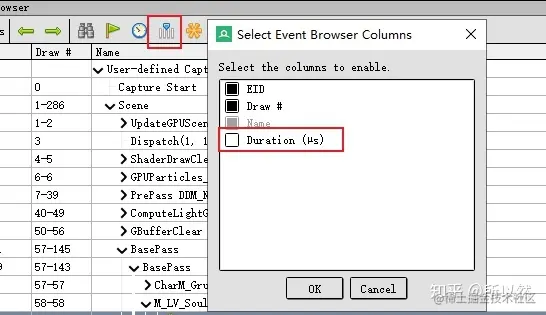

如果没有看到时间，可以在如下选项中调出
（后面还有一些，我暂时基本没怎么用过了~）
Pipeline State
可以用来查看渲染管线过程

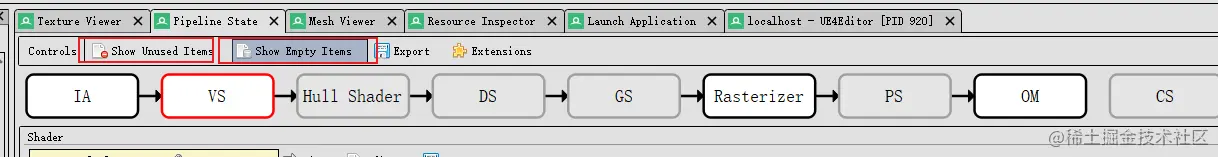

默认管线将不包含空或未使用的条目，可以通过工具栏上的Show Unused Items和Show Empty Items来显示。

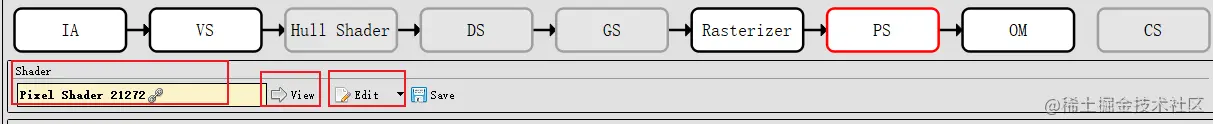

可以在每个过程下查看 Shader 详细信息，点击 View 可以看到，点击 Edit 可以编辑

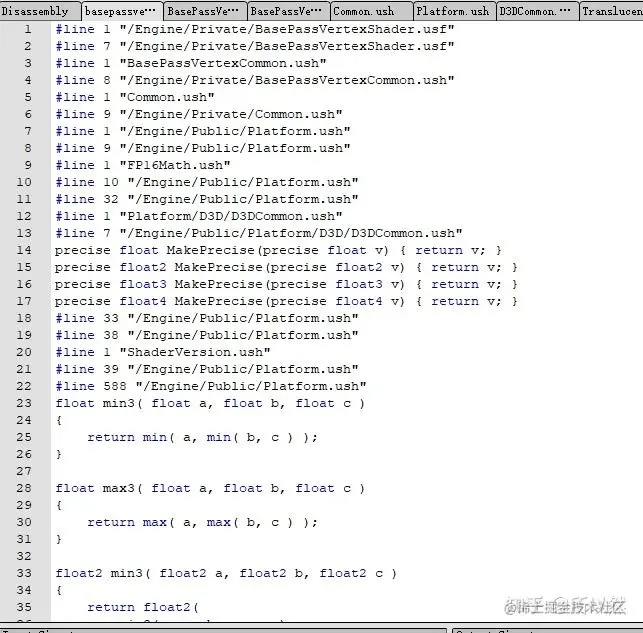

（如果没开 ConsoleVariables.ini 里的两个变量，看到的是编译后的代码，开了之后，可以看到原始代码）
- 编译后
- 原始

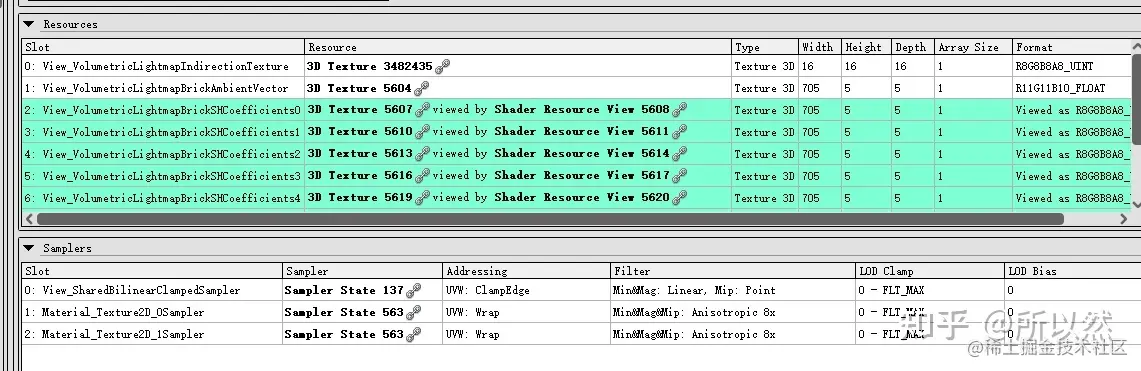

还可以看到其他信息，如用到的纹理，可以看到 纹理类型、大小、格式，采样纹理的环绕方式（Addressing），过滤方式（filter）等等。
Mesh Viewer
可以看到一些顶点输入输出数据，如下图，武器的信息
API Inspector
可以用来查看一些切换渲染状态的 API 调用。
