正文

一、动机

这篇文章主要是我对 UE4 中 Shader 编译过程以及变种的理解，了解这一块挺有必要的，毕竟动辄几千上万个 Shader 的编译在 UE 里简直是家常便饭，了解它底层的实现机制后内心踏实一点，要去修改的话大方向也不错

这部分工作是我之前就做好的，文章里涉及内部修改的地方都被我阉割掉了（阉割版，之后还有内容我再加。。 工作繁忙外加懒）

所以这篇文章主要用于知识普及，分享给广大被 UE4 中的 Shader 编译折磨的码农们，凑活着看把，看完其实应该都了解了，有收获的记得点赞哟。

二、 UE4 中 Shader 的组织和获取

在讲具体的 Shader 编译过程时，先讲 UE4 的渲染过程，渲染过程中是怎么拿 Shader 的，最后再讲这些 Shader 是怎么生成的

虚幻引擎中讲到线程主要有三个：

  1. 游戏线程，
  2. 渲染线程，
  3. RHI线程。

其中我们平时关心的比较多的就是 游戏线程 和 渲染线程 了，至于 RHI 线程偏向于底层硬件接口，是甚少关心的，一般情况下也很少有需要改动到 RHI 线程的东西

2.1 渲染线程

虚幻引擎在 FEngineLoop::PreInit 中对 渲染线程 进行初始化

具体的位置是在 StartRenderingThread 函数里面，此时虚幻引擎主窗口是尚未被绘制出来的，渲染线程 的启动位于 StartRenderingThread 函数里面，这个函数大概做了以下几件事

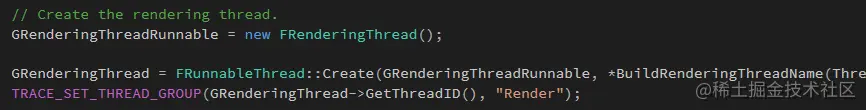

1：通过 FRunnableThread::Create 函数创建 渲染线程


2：等待 渲染线程 准备好从自己的 TaskGraph 取出任务并执行

3：注册 渲染线程


4：创建 渲染线程 心跳更新线程


2.2 渲染线程的运行

在 UE4 的体系中

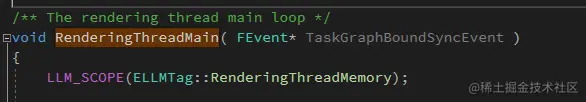

渲染线程 的主要执行内容在全局函数RenderingThreadMain(RenderingThread.cpp)中

从本质上来讲它更像是一个员工，等着老板给他派任务，老板塞给他的任务都会放在 TaskMap 中，他则负责不断的提取这些任务去执行

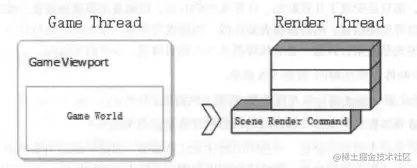

老板可以通过 ENQUEUE_RENDER_COMMAND 系列宏，给员工派发任务(添加到 TaskMap 中)，下图说明了这个过程

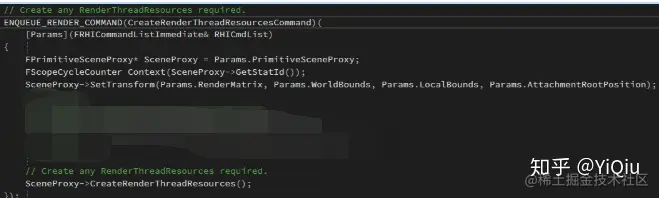

具体代码调用实例如下，这个宏是在 游戏线程 中调用的，有时候 游戏线程 中有一些资源发生了变动，或者添加了一些新的资源，抑或是因为一些逻辑而要去改到 渲染线程 的一些操作，都需要有一种方法去通知到 渲染线程，就像是两艘并行飞驰的船，各自走自己的路，另一艘船上发生了什么是完全不知道的，而 UE4 就通过设置一系列宏为两艘船之间的通信提供了方法

  • em。。。 马赛克忽略吧 image.png

员工执行任务时也不是直接向 GPU 发送指令，而是将渲染命令添加到 RHICommandList，也就是 RHI 命令列表中，由 RHI 线程 不断取出指令，向 GPU 发送，并阻塞等待结果

此时 RHI 线程 虽然阻塞，但是 渲染线程 依然正常工作，可以继续处理向 RHI 命令列表 填充指令

2.3 渲染过程中 Shader 的来源及选择

明白了上述那些概念我们知道，屏幕结果就像是我们最终要做出来的产品，老板就像是产品经理，告诉员工这个产品要怎么做，并交给员工对应的资源，员工根据这些资源，和老板的命令去完成最终的产品（绘制到屏幕上）

首先讲这些资源在 UE4 中对应的是什么，以及员工在完成不同的工作阶段（绘制 Pass）时是如何从这么多资源中拿到自己想要的资源的，再去将这些资源的生成

资源的组织：ShaderMap

那么屏幕上的画面究竟是如何呈现的呢？员工是怎么样去用这些资源的呢，换句话说就是老板给员工的资源，员工是怎么处理成最终能用的资源的？并且这些资源是怎么组织的？

这里就涉及到一个名词：ShaderMap

用过虚幻4的渲染的都知道，虚幻引擎中的着色器数量是非常庞大的，如果改动一个材质，经常就需要编几千个甚至上万个 Shader，其实也就是说单个材质会编译出多个 Shader，这一点是非常重要的

用一个简单点的概念来理解 ShaderMap，可以把它理解成一个三维矩阵，长度为每个材质类型，宽度为每个渲染阶段，高度为每个顶点工厂类型，矩阵的每一个方格都对应了一组着色器组合(顶点着色器，像素着色器)，材质也 不一定 参与全部阶段，所以这个三维矩阵中是存在有很多空缺的

顶点工厂在 UE4 中的含义是负责抽象顶点数据以供后面的着色器获取，从而让着色器能够忽略由于顶点类型造成的差异，比如说 普通的静态网格物体和使用 GPU 进行蒙皮的物体，二者的顶点数据不同，但是通过顶点工厂进行抽象后，提供统一的数据获取接口，供后面的着色器使用

资源的选择：怎么从 ShaderMap 中拿到想要的 Shader

现在是第二个问题，如何根据当前阶段，当前的材质类型，当前顶点工厂类型，从这个三维矩阵中获得需要的着色器组合呢

以一个 StaticMesh 物体的渲染为例（动态物体不同），对着色器数据选择的过程如下：

1: 渲染线程 把这个物体添加进场景 AddToScene


2: 更新场景的静态物体绘制列表 AddStaticMeshes

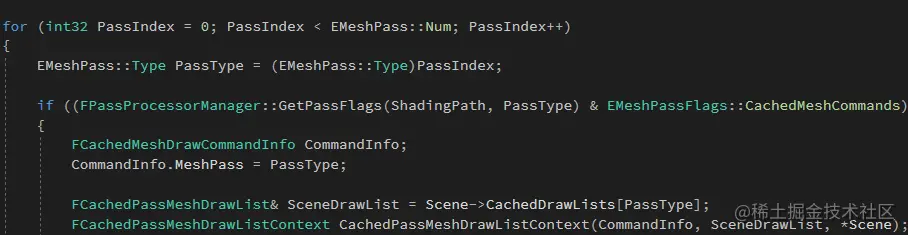

3: 调用 CacheMeshDrawCommands，开始生成当前物体的绘制命令 MeshDrawCommands 并缓存住

4: 遍历所有的 Rendering Pass 类型，获取当前场景的 CachedDrawLists 生成 Drawlistcontext

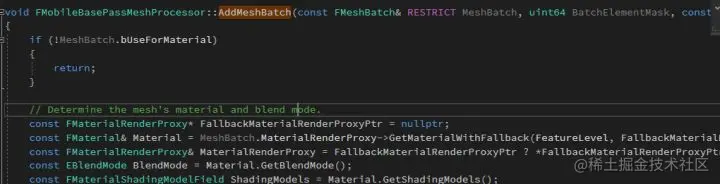

5: 调用不同 Pass(以 BasePass 为例)的 AddMeshBatch 函数，并将 Drawlistcontext 作为参数传入（方便之后把生成的绘制命令缓存住）

6: 通过一系列参数判断该 Mesh 应不应该在当前 Pass（BasePass为例）生成绘制命令，如果验证通过，那么调用当前 Pass的 Process 函数


其实也没啥，但是还是加马赛克

7: 获取该 Mesh 在当前 Pass 绘制需要的 Shaders，绘制状态，光栅化状态，并最终生成该 Mesh 的绘制命令

所以到这一步就讲清楚了渲染时怎么去拿 Shader 的流程，需要去看不同 Pass 的 GetShaders 函数，结合之前对 ShaderMap 的分析来看它的传入参数，MaterialResource 对应它使用的材质资源，VertexFactory 的 type 对应所用到的顶点工厂类型，最后还有用到的顶点和像素着色器

最终得到顶点着色器和像素着色器的调用如下（此时材质类型和渲染 Pass 已经确定）



材质的 GetShader 函数首先以当前顶点工厂类型的 id 为索引，通过 GetMeshShaderMap 函数从 OrderedMeshShaderMaps 成员变量中查询到对应顶点工厂类型的 MeshShaderMap，随后调用当前 MeshShaderMap 的 GetShader 函数，以当前着色器类型为参数查询，查询到实际对应的着色器

总结如下：实质上获取一组着色器组合需要的三个变量：渲染Pass，顶点工厂类型，材质类型，这也就不难理解 UE4 中对资源的组织形式了

三、 UE4 中 Shader 的生成

MaterialShader 的编译

在第二部分的内容中已经说清楚了 UE4 中 Shader 的组织形式以及具体是怎么去获取，那么接下来的问题就是如何去生成这些 Shader，及材质如何编译，产生 ShaderMap 并缓存起来

在之前一篇对材质分析的文章中已经说到当 HLSL 代码生成后（这篇文章在我的笔记里，之后考虑放出来），就需要进入到真正的着色器编译阶段

材质节点图生成的 HLSL 代码只是一批函数，并不具备完整的着色器信息，这些代码会镶嵌到真正的着色器编译环境中(FShaderCompilerEnvironment)，重新编译成最终的 ShaderMap 中每一个着色器，主要流程如下

1: 保存材质并编译当前材质，触发 Shader 编译，调用FMaterial::BeginCompileShaderMap()

2: 新建一个 ShaderMap 实例，调用 HLSLTranslator 把材质节点翻译成 HLSL 代码

3: 初始化着色器编译环境，FShaderCompilerEnvironment 通过MaterialTraslator::GetMaterialEnvironment 初始化实例，主要就是去设置宏

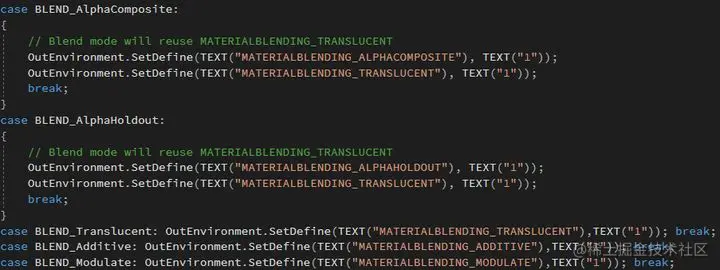

3.1: 根据当前 Material 的各种属性，初始化各种着色器宏定义，从而控制编译过程中的各种宏开关是否启动


3.2: 根据 FHLSLMaterialTranslator 在解析过程中得出当前的参数集合，添加参数定义到环境中

4: 开始实际的编译工作

4.1: 调用 NewShaderMap 的 Compile 函数：

  • a) 调用 FMaterial::SetupMaterialEnvironment 函数，设置当前的编译环境，这里面也会去设置各种宏定义

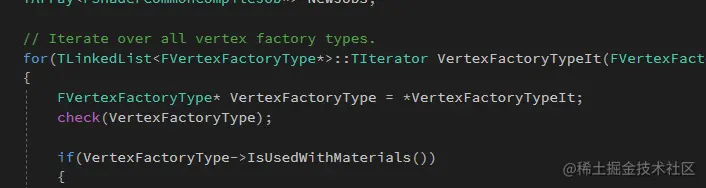

  • b) 获取所有顶点工厂类型，对于每一种顶点工厂类型，查看该类型对应的 ShaderMap 是不是已经被使用，如果被使用就去 BeginCompile

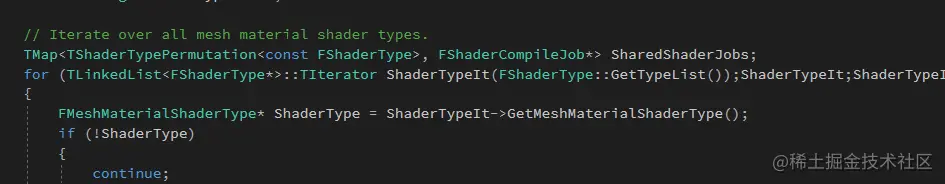

  • c) BeginCompile 函数中会去遍历所有的 ShaderType ,中间会调到实例类的 ModifyCompilationEnvironment, 最终调用全局函数 GlobalBeginCompileShader，这个全局函数会去填充 FShaderCompileJob，包括设置 shader 格式、usf 路径、注入宏等等

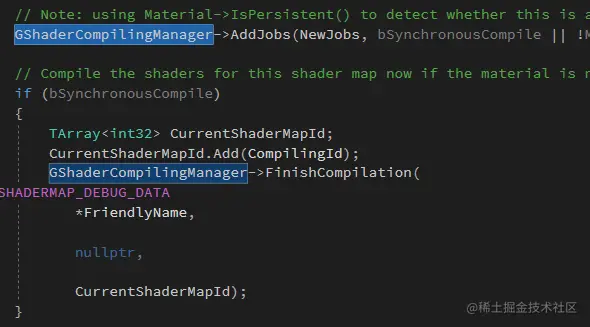

  • d) 真正执行编译任务的是把所有 FShaderCompileJob 交给 FShaderCompilingManager，并且让其马上执行编译并返回

如何实现 Shader 变种？

FMeshMaterialShaderType 继承自 FShaderType，他存有模板类的两个静态函数指针：ModifyCompilationEnvironment 和 ShouldCompilePermutation ，因此每次遍历我们都可以访问到这两个函数

上文中的 c 阶段会先调用 ShouldCompilePermutation 询问 TMobileBasePassPS 是否为当前 Template、VertexFactory、 Material 组合编译 Shader

如果需要编译，则调用 ModifyCompilationEnvironment 注入该当前模板确定的宏，以此实现 Shader 的变种。

GlobalShader 的编译

在使用编辑器的时候，经常会有需要改动到 Shader 文件，并且需要在编辑器中查看效果的需求，与材质编辑器中的材质 Shader 不一样，材质编辑器提供了编译按钮，对材质的改动都可以保存并编译出 Shader 保存到 ShaderMap 中，所以如果改动了目录下的 Shader 文件怎么告诉引擎去帮我们编译修改后的 Shader ？

虚幻针对这个功能已经提供了相应的指令

  • recompileshaders changed
  • recompileshaders global
  • recompileshaders material <MaterialName>
  • recompileshaders all
  • recompileshaders <path>

如果不知道这些指令，一个比较死的办法自然是重启编辑器，让它重编改动过的 Shader，当然也可以不重启编辑器来重编这些改动过的 shader，比如使用 recompileshaders changed，这里首先讲通过指令重编的方法，它的具体流程是怎样？

一：动态重编 Shader 不需要重开编辑器

1: 修改 Shader 文件，保存，在控制台输入 recompileshaders changed

2: 调用 RecompileShaders，根据指令的内容进入不同的分支，先去匹配具体的命令内容

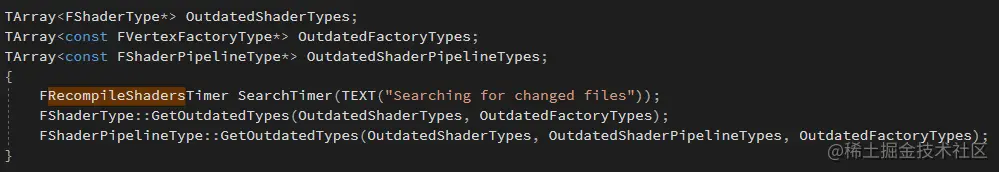

3: 寻找过期的 Shader 文件（改动过的 Shader）

4: 如果当前对 Shader 文件(.usf)没有任何改动，直接返回 No Shader changes found，如果有改动，调用BeginRecompileGlobalShaders

  • a) 调用 FlushRenderingCommands，等待渲染线程执行完所有挂起的渲染命令
  • b) 根据当前平台得到 GlobalShaderMap，GetGlobalShaderMap(ShaderPlatform)，这里也可以看出来不同的ShaderType 是存在不同的 ShaderMap 中的

  • c) 从 ShaderMap 中移除过期的 CurrentGlobalShaderType 和 ShaderPipline（顶点还是像素着色器等等..）的 Shader
  • d) 调用 VerifyGlobalShaders 重编 ShaderMap 中的 Shader

5: 完成 GlobalShader 的重编，调用FinishRecompileGlobalShaders() ，该函数会阻塞直到所有的 Global Shaders 被编译和处理完毕

二：重开编辑器

1: 在引擎的 preinit 函数中调用 CompileGlobalShaderMap

2: 新建一个 GlobalShaderMap 实例

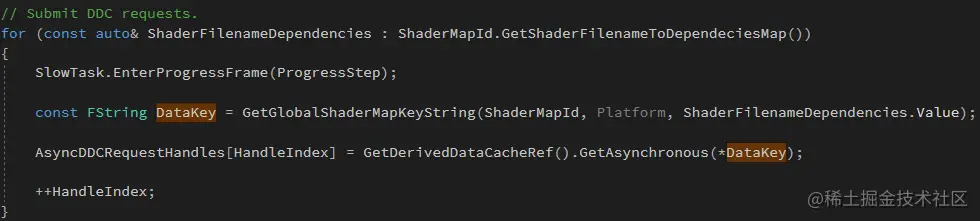

3: 查看 Shader 缓存 DDC 中的内容与设定的 KeyString 是否一致，如果不一致说明缓存中对应部分的内容已经失效了，UE 就会去重编这部分内容(对应最开始说到的重编 Shader 问题)，并且去重新生成这部分的 DDC

4: 从 DDC 中反序列化出来 GlobalShaderMap 实例的内容

5: 接下来就是一些 Shader 资源的初始化操作...

四、UE4 中材质 Cook 保存的是什么

所谓的 Cook 是指 把平台无关的编辑向数据转化为特定平台运行时所需的数据，对于材质来说就是把上述的 usf 文件和材质连线编译成安卓运行时需要的 GLSL 源码。

1: Cook Commandlet 会首先调用一个 Package 里面所有的 UObject 的BeginCacheForCookedPlatformData(const ITargetPlatform *TargetPlatform) 方法，该方法由各个 UObject 派生类各自实现，目的是生成特定所需数据并缓存下来，对于材质来讲就是 UMaterial 的 BeginCacheForCookedPlatformData

  • a) 开始为目标平台缓存着色器，并将正在编译的材质资源存储到CachedMaterialResourcesForCooking 中

  • b) 为当前 ShaderFormat/FeatureLevel、QualityLevel 生成一个 FMaterialResource 数组，并调用 CacheShadersForResources 填充其内容

2: 之后 Cook Commandlet 会保存该 Package，也就是是去执行到 UMaterial 里面的 Serialize 方法

实际上前面部分提到的 usf 文件和材质连线都通过 CacheShadersForResources 被转化成了一个个 FMaterialResource ，所以 FMaterialResource 到底是什么东西？

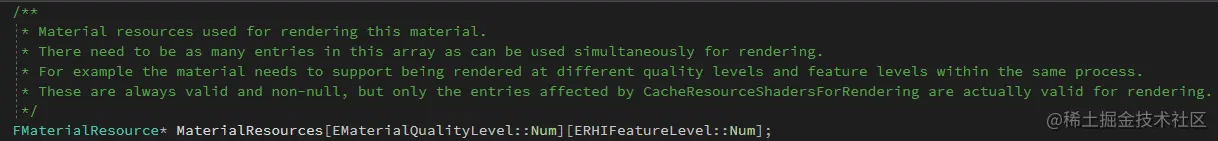

在 UMaterial 能找到如下成员


结合之前的分析，不难得出 UMaterial 持有 QualityLevelNum * FeatureLevelNum 个FMaterialResource，可以通过 QualityLevel 和 FeatureLevel 索引到 FMaterialResource

FMaterialResource 里有一个关键的成员 FMaterialShaderMap，FMaterialShaderMap 可以通过 FVertexFactoryType::GetId() 来索引到 FMeshMaterialShaderMap；而FMeshMaterialShaderMap 可以通过 FShaderType 来索引 FShader

因此 FMaterialResource 里面存放的实际上是 FShader 的集合，而 FShader 里面存放的就是最终使用的 Shader 代码了
