本系列主要是《数据密集型应用系统设计》阅读笔记，本文记录列式存储的数据结构主题的笔记心得。

几乎所有的大型企业都有数据仓库，但是在小型公司中几乎没有。大多数小公司只拥有少量的数据，完全可以在传统的SQL数据库中进行查询分析，对于大公司，需要做大量繁重的工作来完成在小公司看似很简单的一些事情。 使用单独的数据仓库而不是直接查询OLTP系统进行分析，很大的优势在于数据仓库可以针对分析访问模式进行优化。

前面讨论的索引算法适合OLTP，但不擅长应对分析查询。 现在将重点讨论针对分析型而优化的存储引擎。

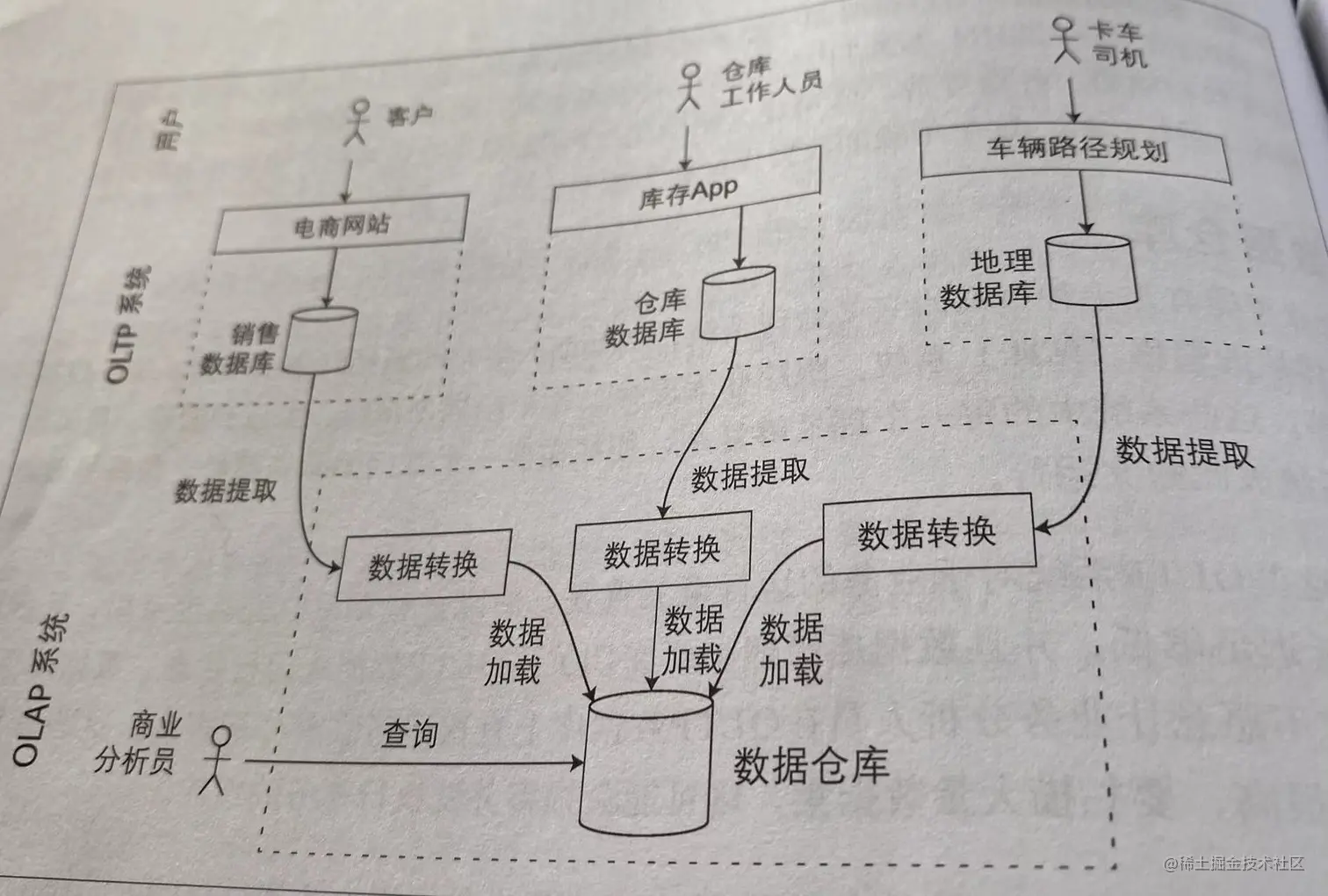

数据仓库

数据仓库的数据模型最常见的是关系型，因为SQL通常适合分析查询。有许多图形化数据分析工具，他们可以生成SQL查询、可视化结果并支持分析师探索数据，例如通过向下钻取、切片等操作。

虽然看起来和OLTP比较像但是其实不一样。

• 商业数据仓库系统比如Teradata、Vertica
• 开源的有Apache Hive/Spark SQL等，其中一些系统是通过Google Dremel来构建的。

分析型业务的建模

数据仓库里面表的概念可以分为两类：

• 事实表是存储有事实记录的表，如果有万亿、PB大小的数据，则高效的存储和查询这些数据将成为一个具有挑战性的问题。
• 维度表一般在数百万行级别 维度表是与事实表相对应的一种表；它保存了维度的属性值，可以跟事实表做关联；相当于将事实表上经常重复出现的属性抽取、规范出来用一张表进行管理。常见的维度表有：日期表（存储与日期对应的周、月、季度等的属性）、地点表（包含国家、省／州、城市等属性）等。维度是维度建模的基础和灵魂，使用维度表有诸多好处，具体如下：
• 缩小了事实表的大小。
• 便于维度的管理和维护，增加、删除和修改维度的属性，不必对事实表的大量记录进行改动。

星型模式和雪花

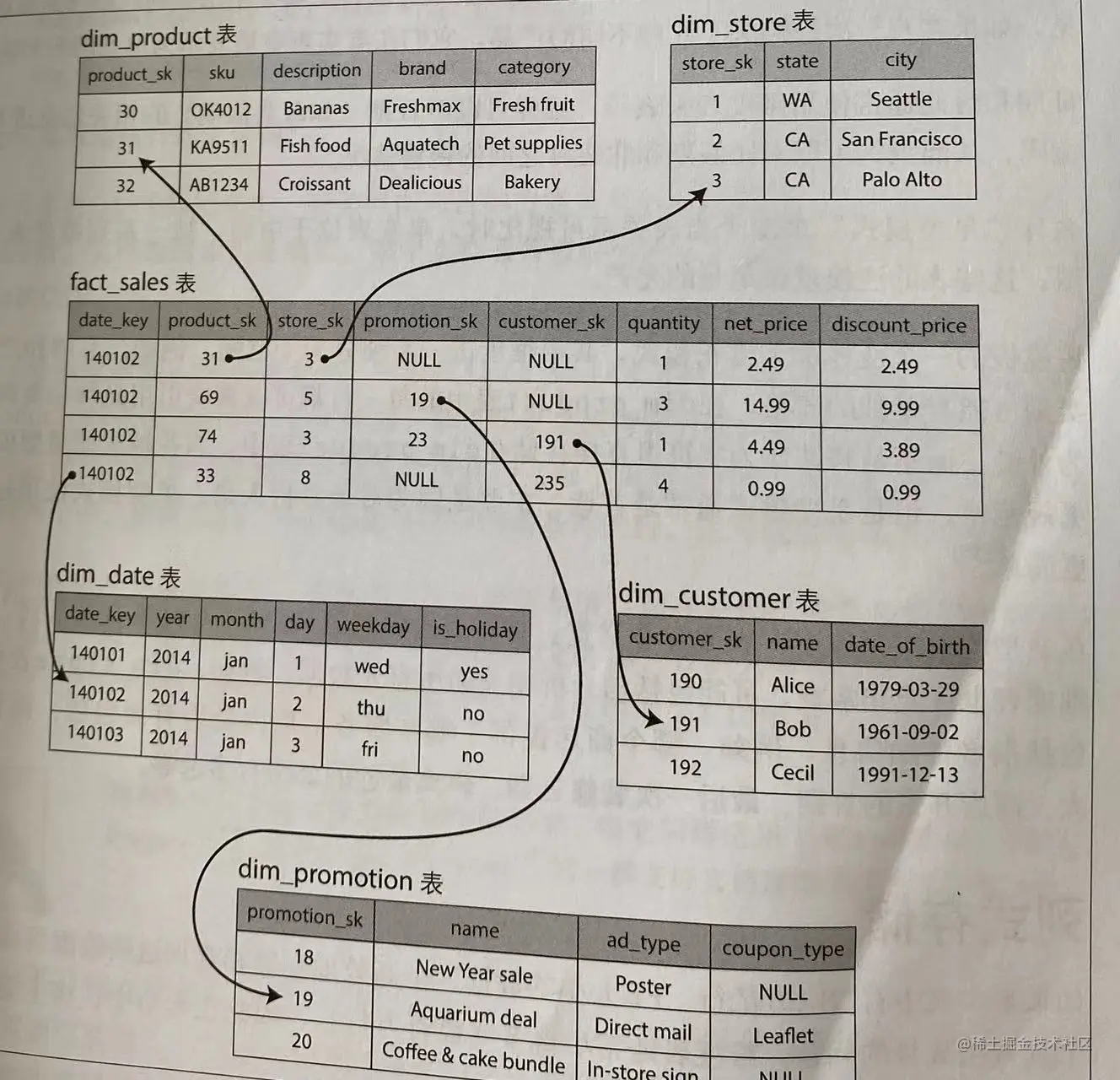

星型模式也称为维度建模，如下图所示的维度仓库，模式的中心是一个事实表。

通常，事实被捕获为单独的事件，这样之后的分析具有最大的灵活性。像苹果、沃尔玛、或者ebay这样的大企业，其数据仓库可能有数十PB的交易历史。维度通常代表事件的对象、什么、地点、时间、方法以及原因。

比如产品表就是一个维度，一般用外键来表示。

维度可以进一步细分为子空间，这样的模型就是雪花模型。

列式存储

事实表有数万亿行，则高效的存储和查询这些数据将成为一个具有挑战性的问题。维度表通常小的多。

所以事实表这种大表该怎么存储呢？

虽然事实表通常超过100列，但典型的数据仓库查询往往一次只访问其中的4、5个。

那么是否可以不要将一行中的所有值存储在一起，而是将每列中的所有值存储在一起？这就是面向列的存储。

面向列的存储依赖一组列文件，如果需要组装一行数据，则需要从单独的列文件中获取第23个条目，并将他们放在一起构成表的第23行。

• 列文件

  • 每个列存储在一个单独的文件中，查询只需要读取和解析在该查询中使用的列

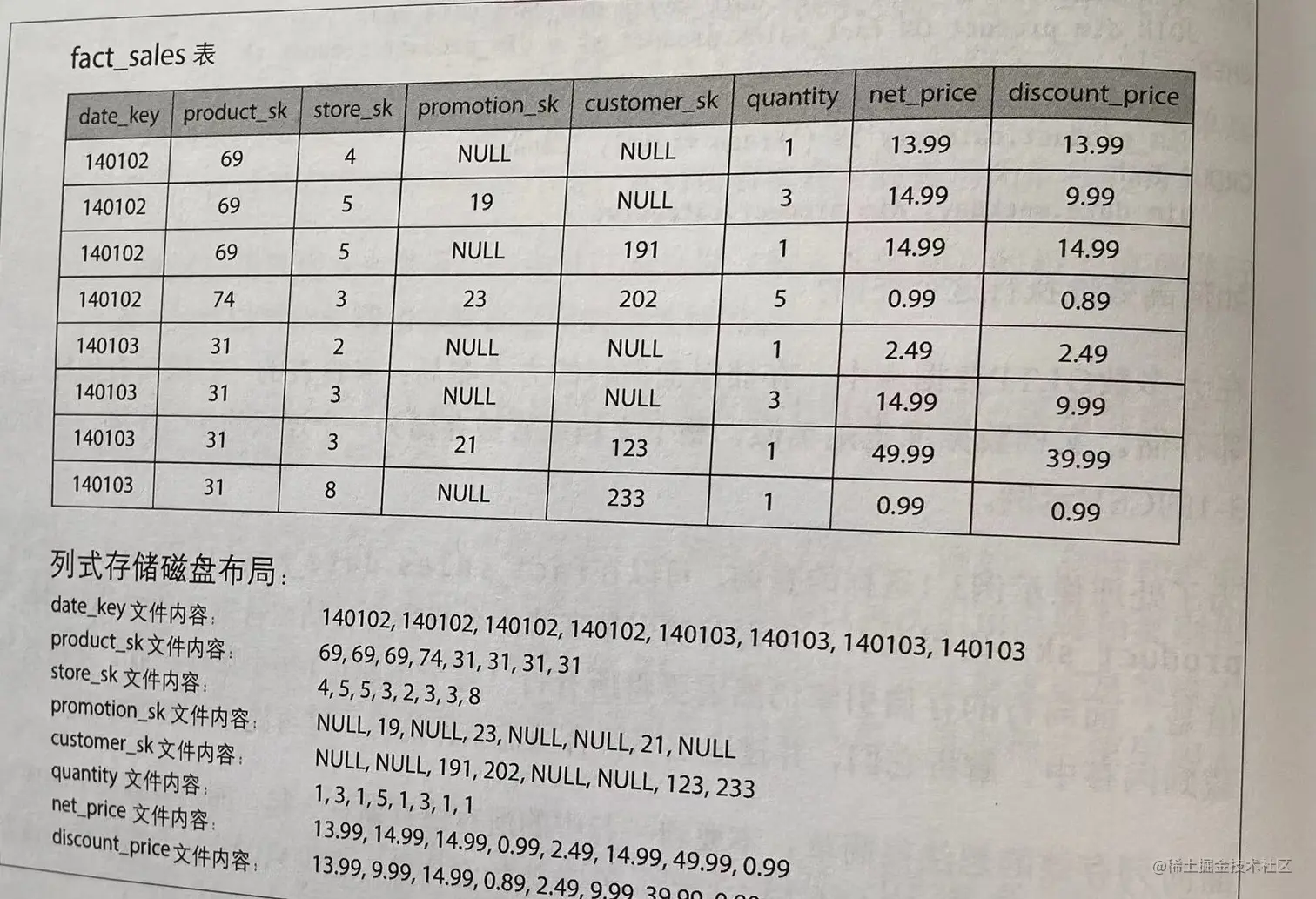

  • 每个文件以相同顺序保存着数据行，如下图



  • 面向列的适合压缩

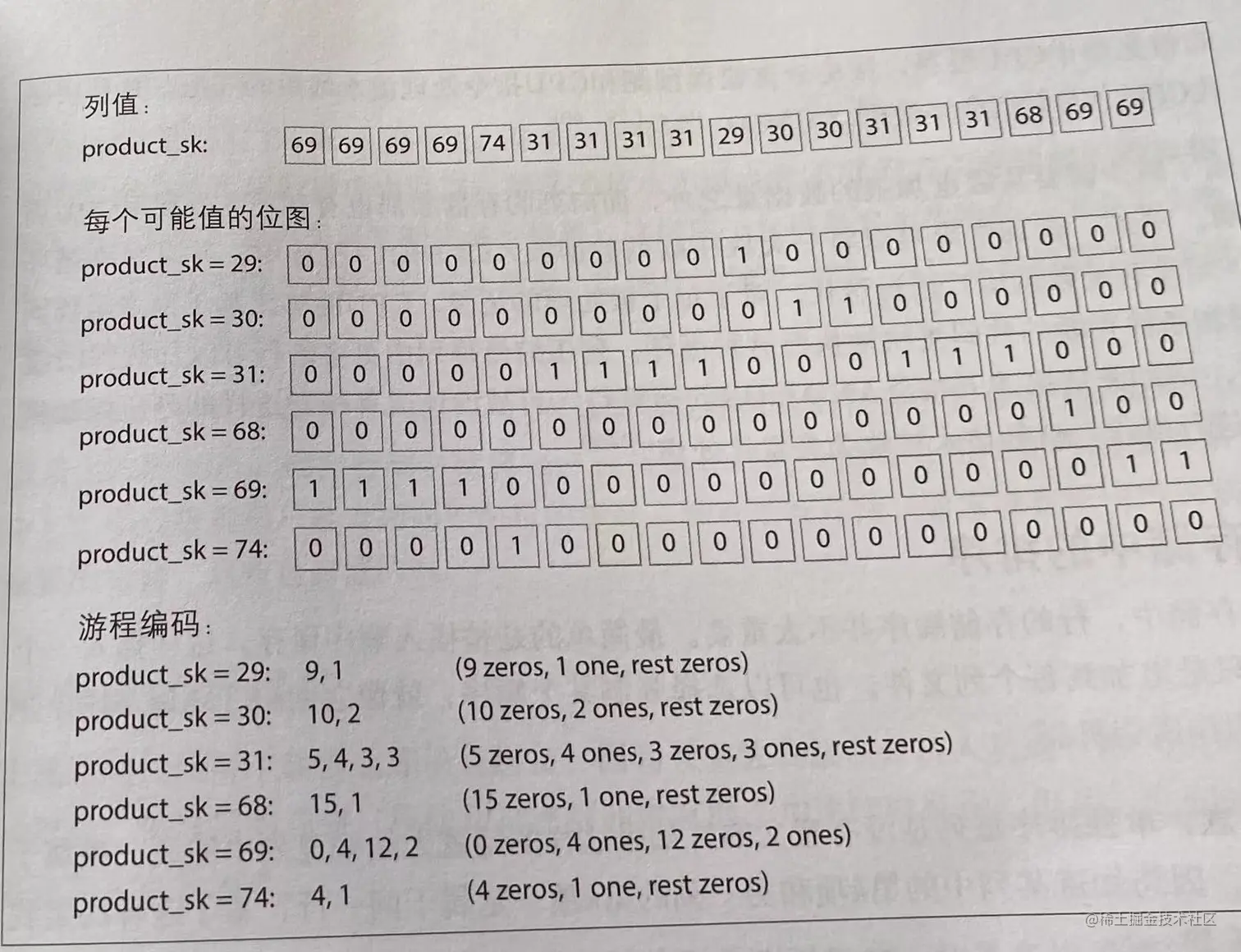

    • 位图，如下图所示
    • 游程编码，如下图

注意Cassandra和Hbase有一个列族的概念，但是并不是列。列族，将一行中的所有列和行主键一起保存，然而这还是面向行的

列存储的关键：排序

在列存储中，某列的第k项和另一列的第k项必须属于同一行。

行的顺序不重要，如果要按照某一列排序，要怎么做呢？单独排序某列是没有意义的，需要一次排序整行。 这样看来排序的代价是很高的。但排序的效果也是显而易见的。

如果查询经常以日期范围为目标，那么明智的做法通常是将date_key设置为第一个排序键。查询优化器之扫描上个月的行，这比扫描所有行快的多。

date_key也就是行存储模型中的索引机制,还可以继续指定第二个排序键...

帮助压缩

排序能帮助压缩,如果主排序列上没有很多不同的值，那么在排序之后，将出现一个非常长的序列。其中相同的值在一行中重复多次。一个简单的游程编码，可以将拥有万亿行的表压缩到几千字节。

列存储的难点：写入

面向列的排序和压缩让写入变得困难。如果在排序表的中间插入一行，那么很可能不得不修改所有的列文件。

幸运的是，可以利用前面提到的LSM tree的思想。所有的写入首先进入内存存储区，将其添加到排序的结构中，接着再写入磁盘，内存中的是面向列或者行都无所谓。当累计了足够的写入时，将和磁盘上的列文件合并，并批量写入新文件。本质上这是Vertica的原理。

执行查询的时候，需要检查磁盘上的数据和内存中最近的写入，并结合两者的结果。
