ElasticSearch 准实时索引的底层实现原理

1、首先明确几个概念：

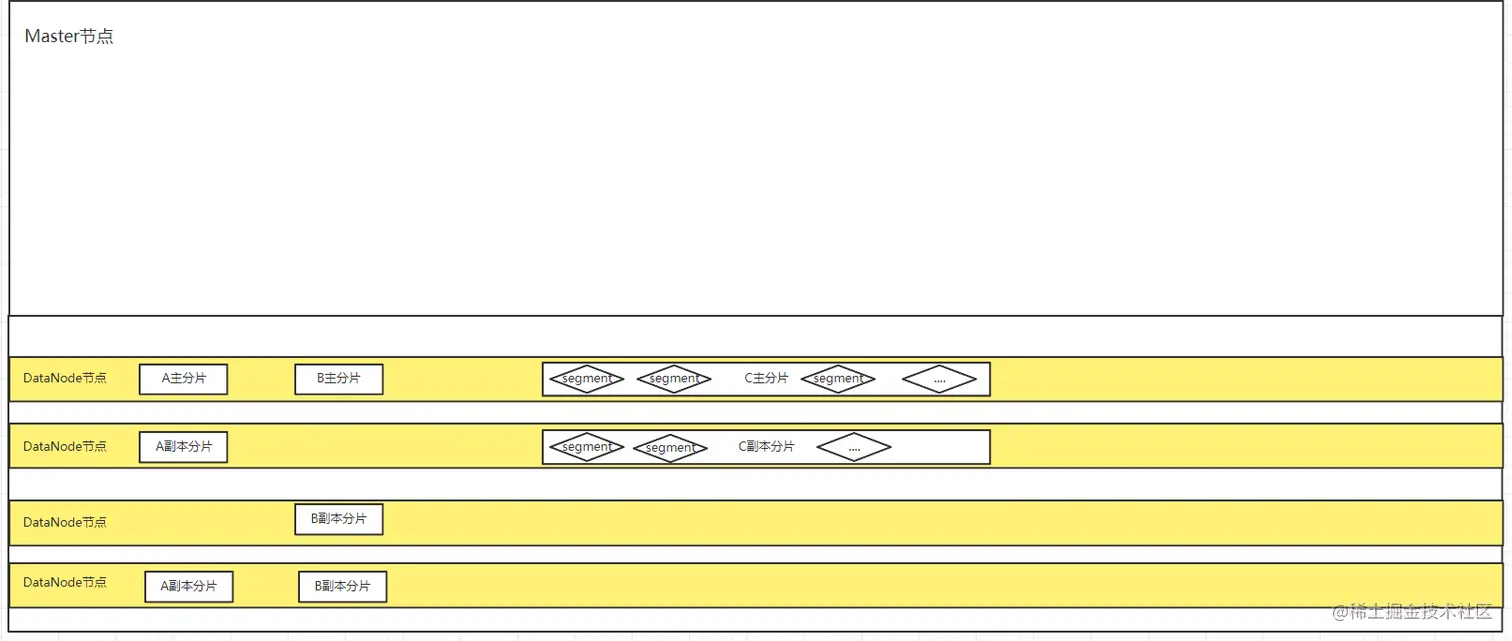

1. ElasticSearch 节点与分片副本图：

2. segment最终是在磁盘中的。

   • segment本质上就是倒排索引集合，每个 segment 是一个包含正排（空间占比90~ 95%）+ 倒排（空间占比5~ 10%）的完整索引文件，
   • （关注）每次搜索请求会将所有 segment 中的倒排索引部分加载到内存，进行查询和打分，然后将命中的文档号拿到正排中召回完整数据记录。

3. ES删除数据导致磁盘容量上升原因：

   • ES采用的标记删除，首先会将要合并的数据拷贝出来，重新写入到新的segment中，然后删除旧的数据，所以会导致消耗额外的磁盘和IO
   • 删除旧数据的方式：
     • 每个commit point都会维护一个.del文件，文件内记录了在某个segment内某个文档已经被删除。在segment中，被删除的文档依旧是能够被搜索到的，不过在返回搜索结果前，会根据.del把那些已经删除的文档从搜索结果中过滤掉。
     • segment合并时，才真正意义上的物理删除数据；前面讲到删除文档的时候，并没有真正从segment中将文档删除，而是维护了一个.del文件，但是当segment合并的过程中，就会自动将.del中的文档丢掉，从而实现真正意义上的删除操作

4. ReFresh：

   • 在ES中，将缓存中的文档写入segment，并打开segment使之可以被搜索的过程叫做refresh。
   • 在文档被写入segment之后，segment首先被写入了文件系统的缓存中，这个过程仅使用很少的资源。之后segment会从文件系统的缓存中逐渐flush到磁盘，这个过程时间消耗较大。但是实际上存放在文件缓存中的文件同样可以被打开读取。
   • 默认情况下，分片的refresh频率是每秒1次。这就解释了为什么es声称提供实时搜索功能，新增加的文档会在1s内就可以进行搜索了。

5. shard(分片)是一个lucene实例，由多个segment组成，segment中包含了原始数据和倒排索引等一系列数据和元数据信息

6. commit point：文件commit point，用来记录当前所有可用的segment，对所有segment的一个抽象管理

2、倒排索引

• 与传统的数据库不同，在es中，每个字段里面的每个单词都是可以被搜索的。

如hobby:"dance,sing,swim,run",我们在搜索关键字swim时，所有包含swim的文档都会被匹配到，es的这个特性也叫做全文搜索。

为了支持这个特性，es中会维护一个叫做“invertedindex”（也叫逆向索引）的表，表内包含了所有文档中出现的所有单词，同时记录了这个单词在哪个文档中出现过。

在Elasticsearch中， 需要搞清楚几个名词，

如segment/doc/term/token/shard/index等，其实segment/doc/term/token都是lucene中的概念。这样有助于更深入的了解和使用ES。

• segment :

  • lucene内部的数据是由一个个segment组成的，写入lucene的数据并不直接落盘，而是先写在内存中，经过了refresh间隔，lucene才将该时间段写入的全部数据refresh成一个segment，segment多了之后会进行merge成更大的segment。
  • lucene查询时会遍历每个segment完成。由于lucene 写入的数据是在内存中完成，所以写入效率非常高。但是也存在丢失数据的风险，所以Elasticsearch基于此现象实现了translog，只有在segment数据落盘后，Elasticsearch才会删除对应的translog。

• doc：doc表示ES中的一条记录

• field：field表示记录中的字段概念，一个doc由若干个field组成。

• term ：**term是lucene中索引的最小单位，某个field对应的内容如果是全文检索类型，会将内容进行分词，分词的结果就是由term组成的。**如果是不分词的字段，那么该字段的内容就是一个term。

• 倒排索引（inverted index）:我们还是对数据源进行切词，只不过建立索引的方式改变了。

  • 正排索引：比如MySQL。索引就类似于目录，文档ID到文档内容、单词的关联关系。平时我们使用的都是索引，都是通过主键定位到某条数据。



  • 倒排索引（Inverted index）恰好相反：是单词（分词）到文档ID的关联。

  • 这样的好处是每个单词只会出现一次，后面跟 该单词的索引信息，从而避免了重复的问题，减少数据量

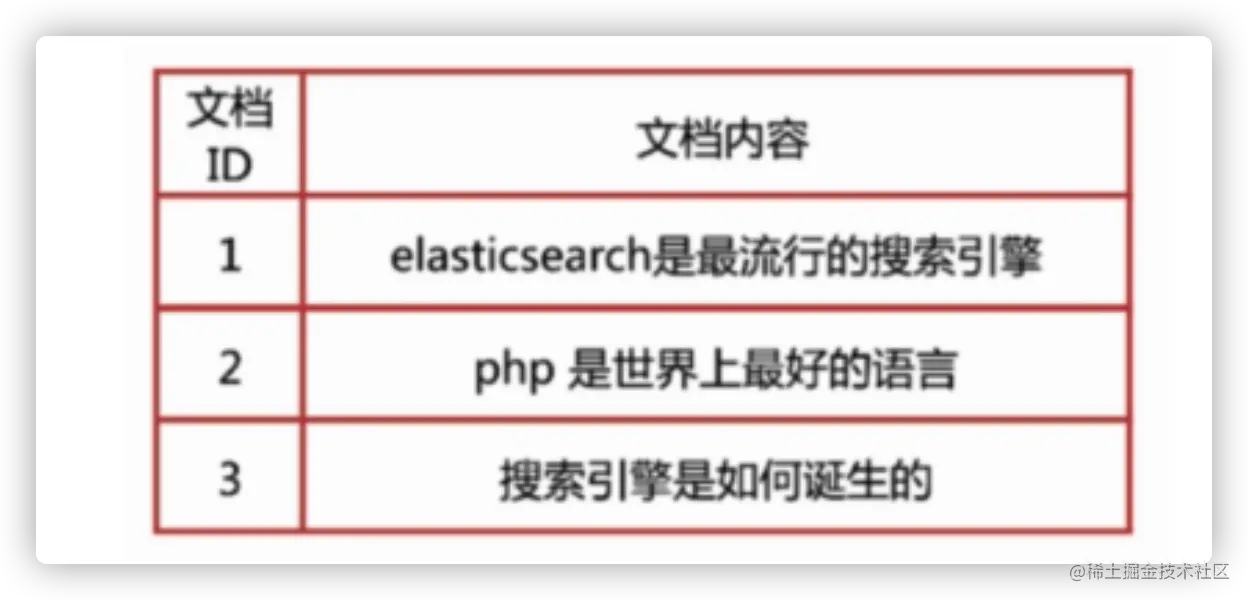

  • 示例

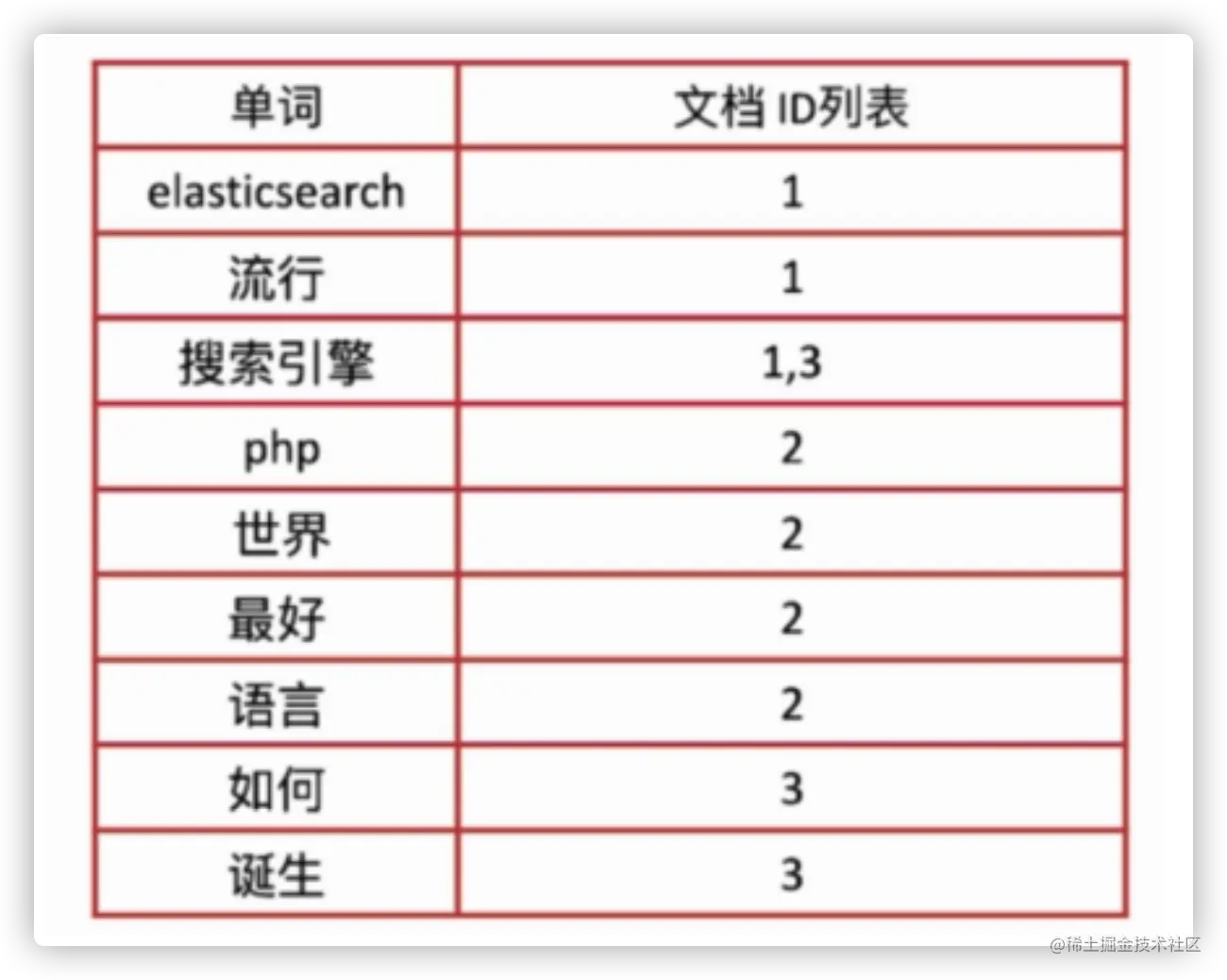

  经过分词和建立索引之后得到的倒排索引如下：

​ 此时，当用户搜索“搜索引擎”时，根据倒排索引我们可以很容易的知道“搜索引擎”对应的文档是1和3，然后我们根据正排索引可以查询到文档1和文档2的内容，并返回给用户最终结果。

• 倒排索引里面不止记录了单词与文档的对应关系，它还维护了很多其他有用的数据。
  • 如：每个文档一共包含了多少个单词，单词在不同文档中的出现频率，每个文档的长度，所有文档的总长度等等。这些数据用来给搜索结果进行打分，如搜索单词apple时，那么出现apple这个单词次数最多的文档会被优先返回，因为它匹配的次数最多，和我们的搜索条件关联性最大，因此得分也最多。
• 倒排索引是不可更改的，一旦它被建立了，里面的数据就不会再进行更改。这样做就带来了以下几个好处：
  1. 没有必要给逆向索引加锁，因为不允许被更改，只有读操作，所以就不用考虑多线程导致互斥等问题。
  2. 索引一旦被加载到了缓存中，大部分访问操作都是对内存的读操作，省去了访问磁盘带来的io开销。
  3. 因为逆向索引的不可变性，所有基于该索引而产生的缓存也不需要更改，因为没有数据变更。
  4. 使用逆向索引可以压缩数据，减少磁盘io及对内存的消耗。

3、Segment

segment本质上就是倒排索引集合。

既然倒排索引是不可更改的，那么如何添加新的数据，删除数据以及更新数据？

• 为了解决这个问题，lucene将一个大的逆向索引拆分成了多个小的段segment。
• 每个segment本质上就是一个逆向索引。

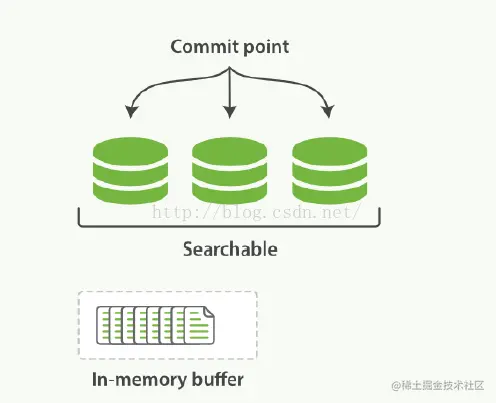

• 在lucene中，同时还会维护一个文件commit point，用来记录当前所有可用的segment，当我们在这个commit point上进行搜索时，就相当于在它下面的segment中进行搜索，每个segment返回自己的搜索结果，然后进行汇总返回给用户。

引入了segment和commit point的概念之后，数据的更新流程如下图：

1. 新增的文档首先会被存放在内存的缓存中

2. 当文档数足够多或者到达一定时间点时，就会对缓存进行commit

   a. 生成一个新的segment，并写入磁盘

   b. 生成一个新的commit point，记录当前所有可用的segment

   c. 等待所有数据都已写入磁盘

3. 打开新增的segment，这样我们就可以对新增的文档进行搜索了

4. 清空缓存，准备接收新的文档

4、文档的更新与删除：

segment是不能更改的，那么如何删除或者更新文档？

删除：

每个commit point都会维护一个.del文件，文件内记录了在某个segment内某个文档已经被删除。在segment中，被删除的文档依旧是能够被搜索到的，不过在返回搜索结果前，会根据.del把那些已经删除的文档从搜索结果中过滤掉。

更新：

对于文档的更新，采用和删除文档类似的实现方式。当一个文档发生更新时，首先会在.del中声明这个文档已经被删除，同时新的文档会被存放到一个新的segment中。这样在搜索时，虽然新的文档和老的文档都会被匹配到，但是.del会把老的文档过滤掉，返回的结果中只包含更新后的文档。

5、Refresh (实现实时搜索)

在ES中，将缓存中的文档写入segment，并打开segment使之可以被搜索的过程叫做refresh

ES的一个特性就是提供实时搜索，新增加的文档可以在很短的时间内就被搜索到。

• 在创建一个commit point时，为了确保所有的数据都已经成功写入磁盘，避免因为断电等原因导致缓存中的数据丢失，在创建segment时需要一个fsync(同步)的操作来确保磁盘写入成功。

• 但是如果每次新增一个文档都要执行一次fsync就会产生很大的性能影响。

• 在文档被写入segment之后，segment首先被写入了文件系统的缓存中，这个过程仅使用很少的资源。之后segment会从文件系统的缓存中逐渐flush到磁盘，这个过程时间消耗较大。

• 但是实际上存放在文件缓存中的文件同样可以被打开读取。ES利用这个特性，在segment被commit到磁盘之前，就打开对应的segment，这样存放在这个segment中的文档就可以立即被搜索到了。

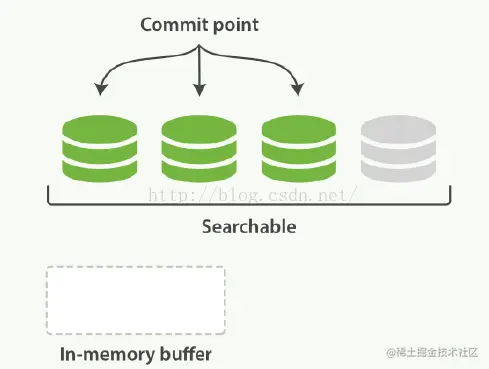

上图中灰色部分即存放在文件系统缓存中，还没有被commit到磁盘的segment。此时这个segment已经可以进行搜索。

• 在ES中，将文件系统缓存中的文档写入segment，并打开segment使之可以被搜索的过程叫做refresh。
• 默认情况下，分片的refresh频率是每秒1次。这就解释了为什么es声称提供实时搜索功能，新增加的文档会在1s内就可以进行搜索了。

Refresh的频率通过index.refresh_interval:100s参数控制，一条新写入es的日志，在进行refresh之前，是在es中不能立即搜索不到的。

通过执行curl -XPOST127.0.0.1:9200/_refresh，可以手动触发refresh行为。

6、flush与translog

• 前面讲到，refresh行为会立即把缓存中的文档写入segment中，但是此时新创建的segment是写在文件系统的缓存中的。

如果出现断电等异常，那么这部分数据就丢失了。所以es会定期执行flush操作，将缓存中的segment全部写入磁盘并确保写入成功，同时创建一个commit point，整个过程就是一个完整的commit过程。

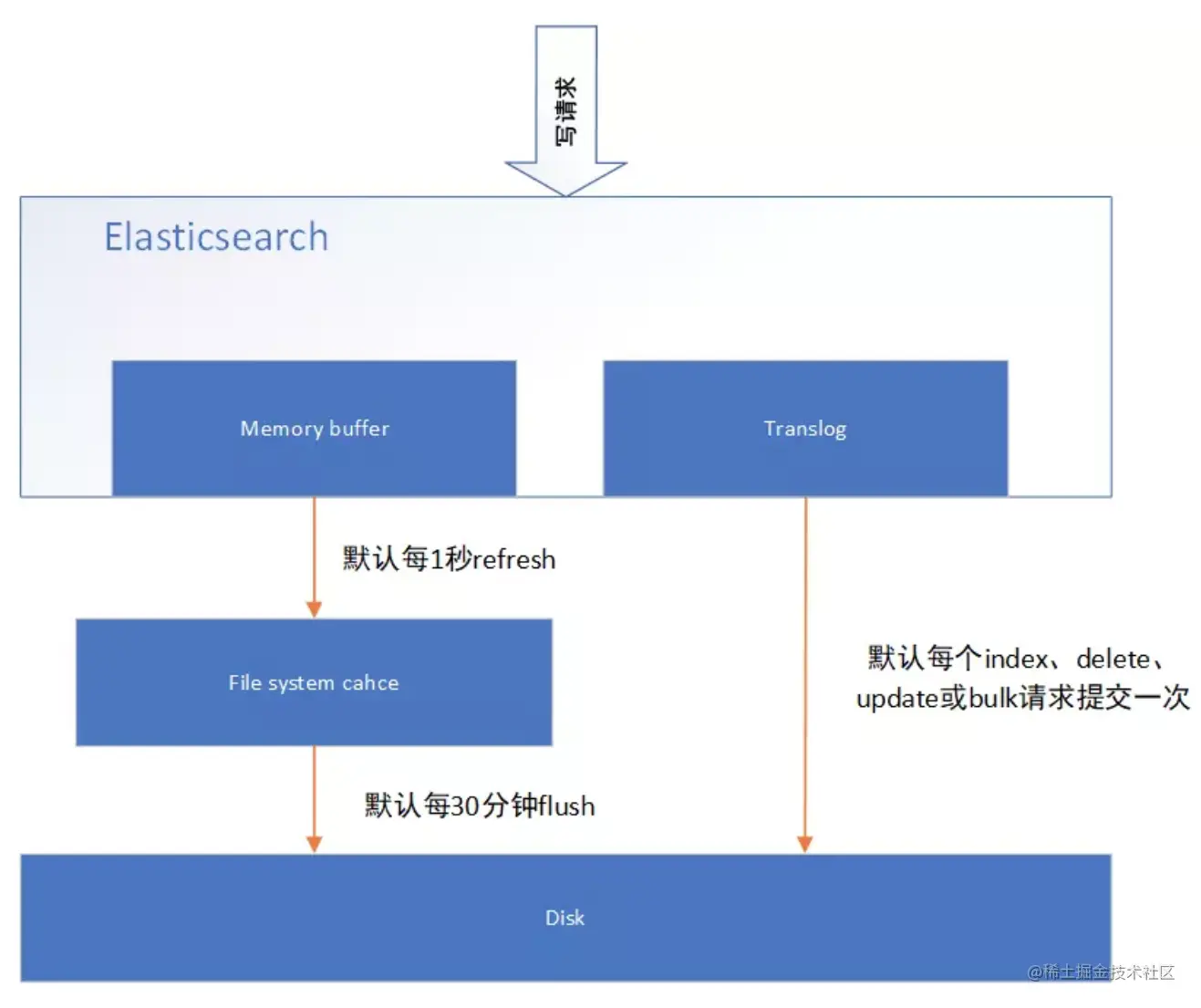

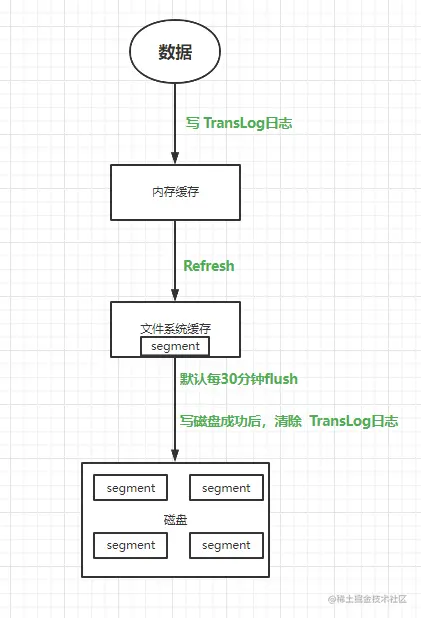

flush到磁盘：

• ES默认每隔30分钟会将文件系统缓存的segment数据刷入到磁盘
• es会定期执行flush操作，将文件缓存中的segment全部写入磁盘并确保写入成功，同时创建一个commit point，整个过程就是一个完整的commit过程。

但是如果断电的时候，缓存中的segment还没有来得及被commit到磁盘，那么数据依旧会产生丢失。为了防止这个问题，es中又引入了translog文件。

translog保障容错：

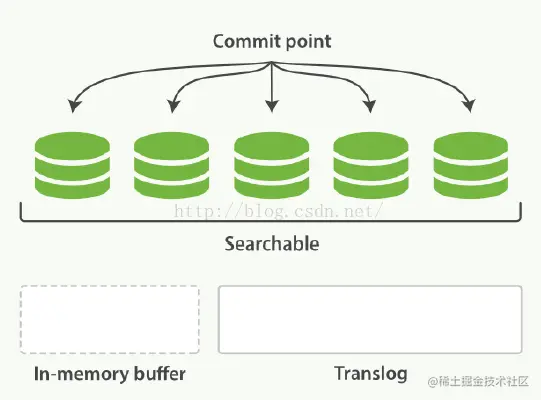

• 在写入到内存中的同时，也会记录translog日志，在refresh期间出现异常，会根据translog来进行数据恢复
• 等到文件系统缓存中的segment数据都刷到磁盘中（commit），清空translog文件

文档写入步骤：

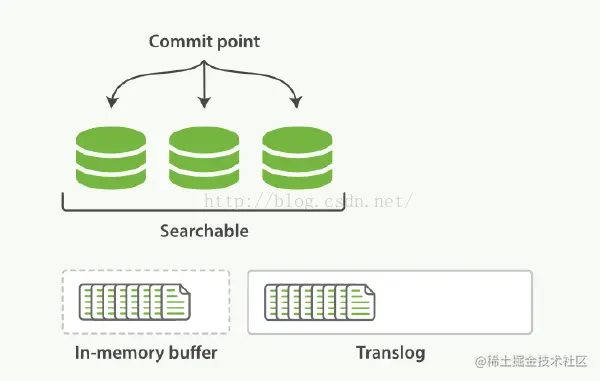

1. 每当es接收一个文档时，在把文档放在buffer的同时，都会把文档记录在translog中。

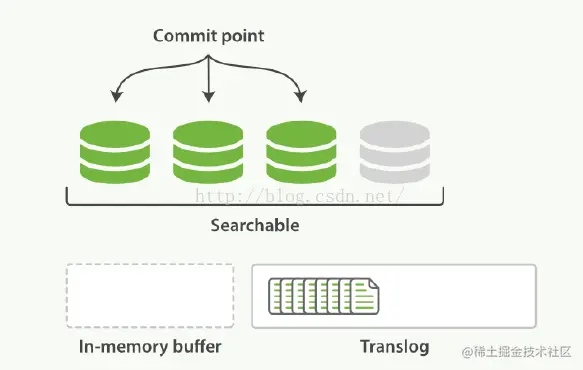

2. 执行refresh操作时，会将缓存中的文档写入segment中，但是此时segment是放在缓存中的，并没有落入磁盘，此时新创建的segment是可以进行搜索的。

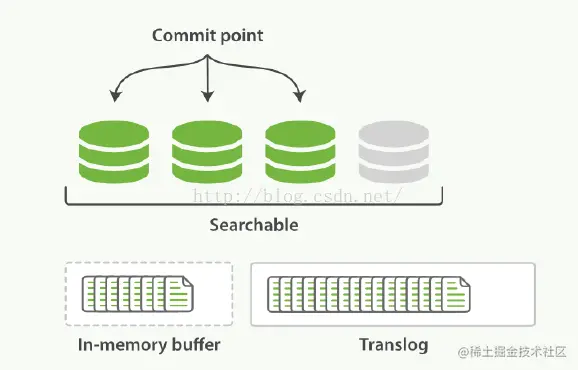

3. 按照如上的流程，新的segment继续被创建，同时这期间新增的文档会一直被写到translog中。

4. 当达到一定的时间间隔，或者translog足够大时，就会执行commit行为，将所有缓存中的segment写入磁盘(flush操作)。确保写入成功后，translog就会被清空。

执行commit并清空translog的行为，在es中可以通过_flush api进行手动触发。

如：

curl -XPOST127.0.0.1:9200/tcpflow-2015.06.17/_flush?v

通常这个flush行为不需要人工干预，交给es自动执行就好了。同时，在重启es或者关闭索引之间，建议先执行flush行为，确保所有数据都被写入磁盘，避免照成数据丢失。通过调用sh service.sh start/restart，会自动完成flush操作。

7、Segment的合并

Segment太多时，ES定期会将多个segment合并成为大的segment(在磁盘中操作)，减少索引查询时IO开销，此阶段ES会真正的物理删除（之前执行过的delete的数据）

1. 前面讲到es会定期的将收到的文档写入新的segment中，这样经过一段时间之后，就会出现很多segment。

   但是每个segment都会占用独立的文件句柄/内存/消耗cpu资源，而且，在查询的时候，需要在每个segment上都执行一次查询，这样是很消耗性能的。

2. 为了解决这个问题，es会自动定期的将多个小segment合并为一个大的segment。

   前面讲到删除文档的时候，并没有真正从segment中将文档删除，而是维护了一个.del文件，但是当segment合并的过程中，就会自动将.del中的文档丢掉，从而实现真正意义上的删除操作。

3. 当新合并后的segment完全写入磁盘之后，es就会自动删除掉那些零碎的segment，之后的查询都在新合并的segment上执行。Segment的合并会消耗大量的IO、cpu、磁盘容量资源，这会影响查询性能。
