实验部分

Windows Server 2008

IP：192.168.1.103

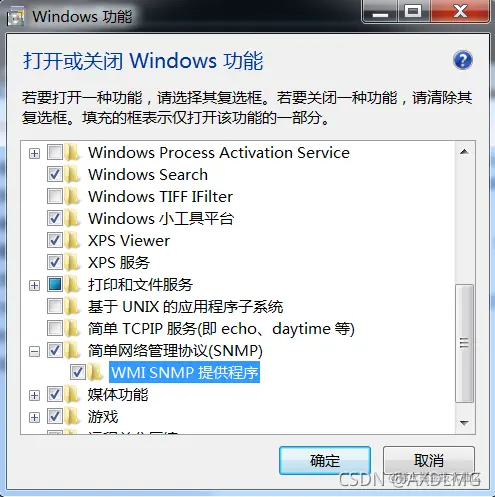

Windows Server 2008$\rightarrow$开始$\rightarrow$控制面板$\rightarrow$程序$\rightarrow$打开或关闭Windows功能$\rightarrow$服务器管理器$\rightarrow$操作$\rightarrow$添加功能$\rightarrow$添加功能向导$\rightarrow$选择功能$\rightarrow$勾选SNMP$\rightarrow$下一步$\rightarrow$安装

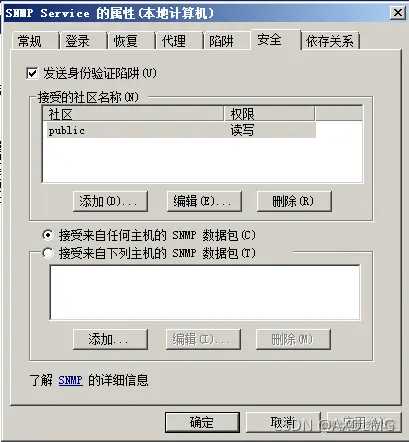

开始$\rightarrow$管理工具$\rightarrow$服务$\rightarrow$SNMP Service$\rightarrow$右键属性$\rightarrow$安全

Win7-1

IP：192.168.1.101

Win7-2

IP：192.168.1.102

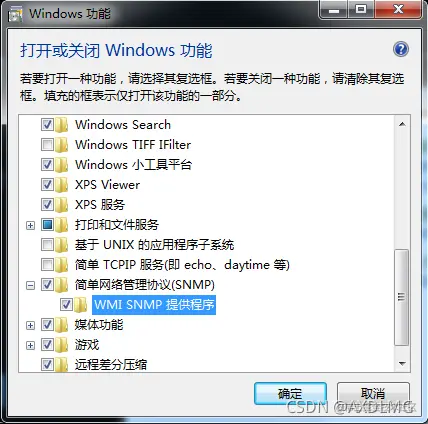

并下载SNMP工具

SNMPUtil下载

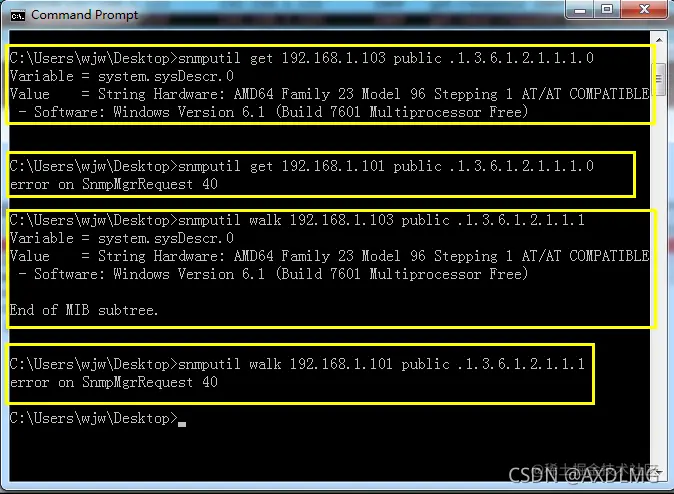

使用时在存放工具的目录下执行以下的命令：

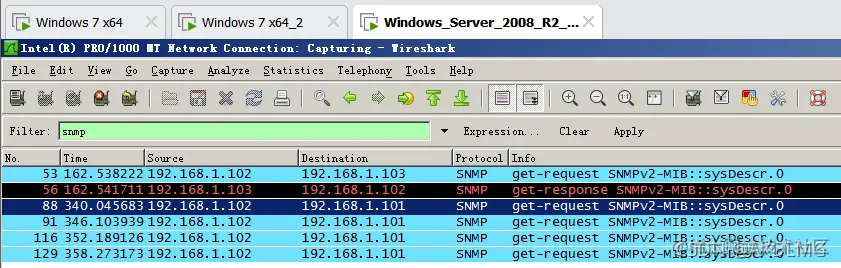

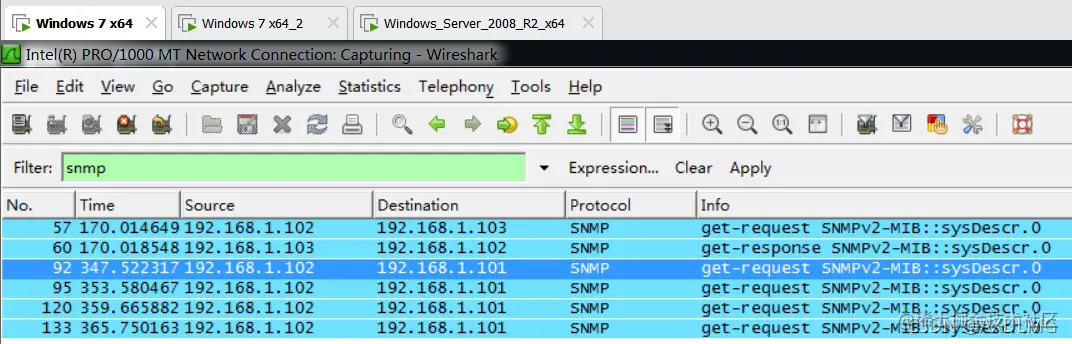

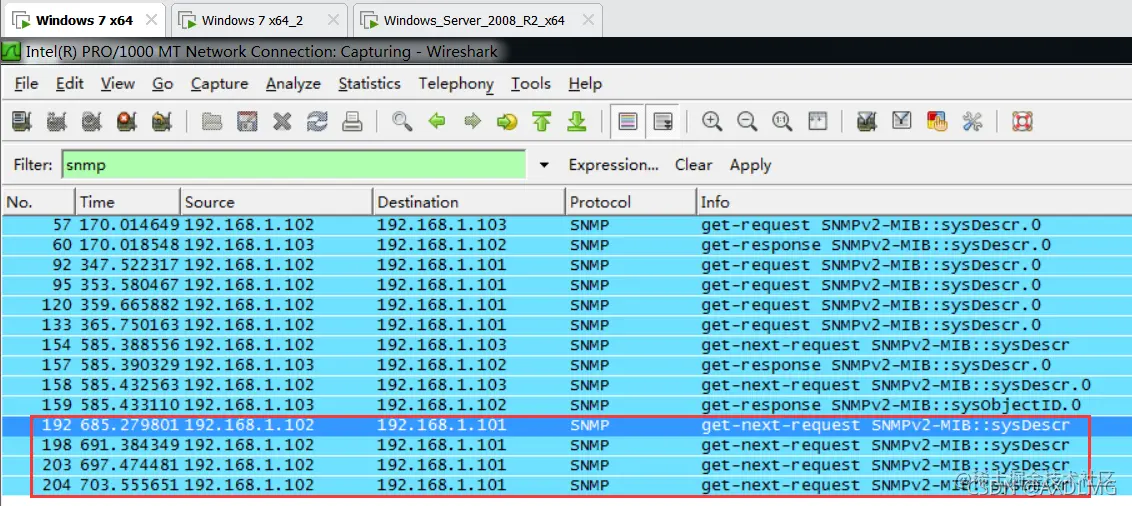

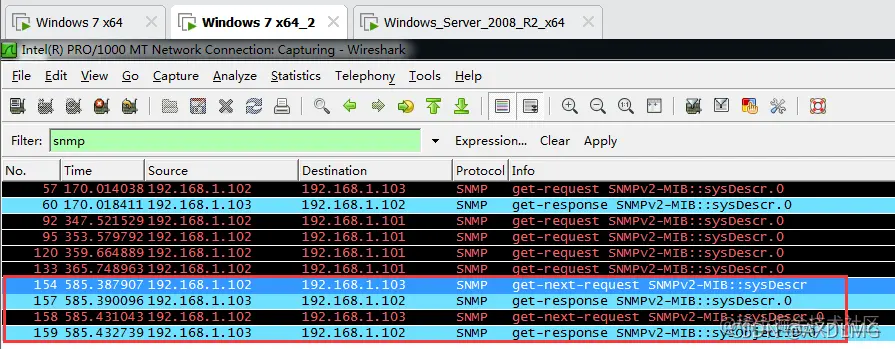

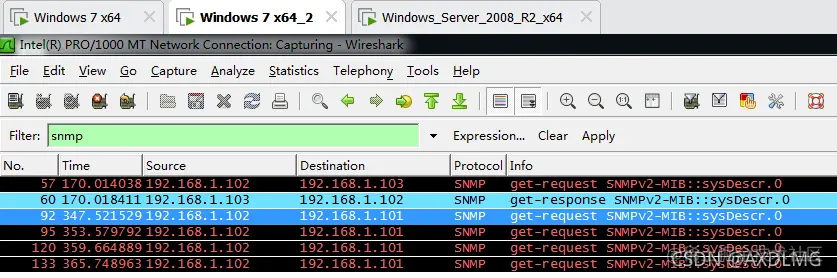

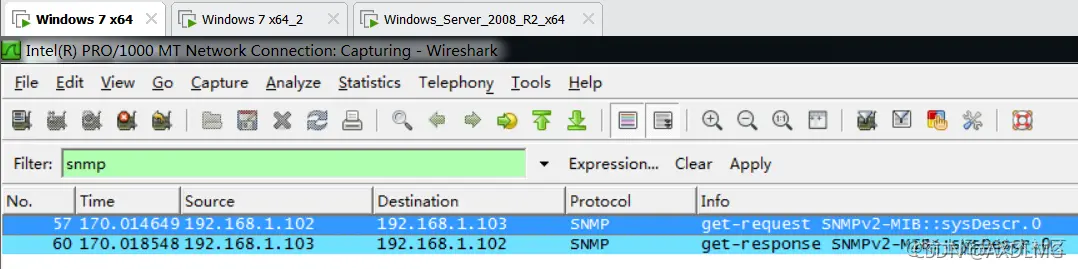

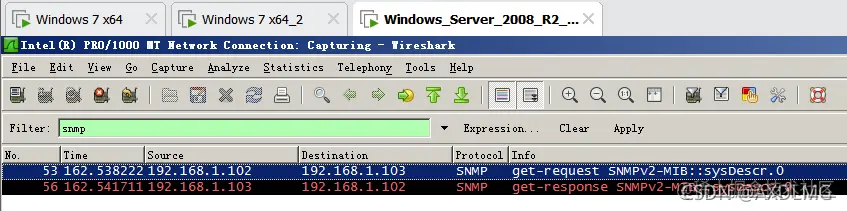

snmputil get (Server2008的IP) public .1.3.6.1.2.1.1.1.0

snmputil get （Win7-1的IP) public .1.3.6.1.2.1.1.1.0

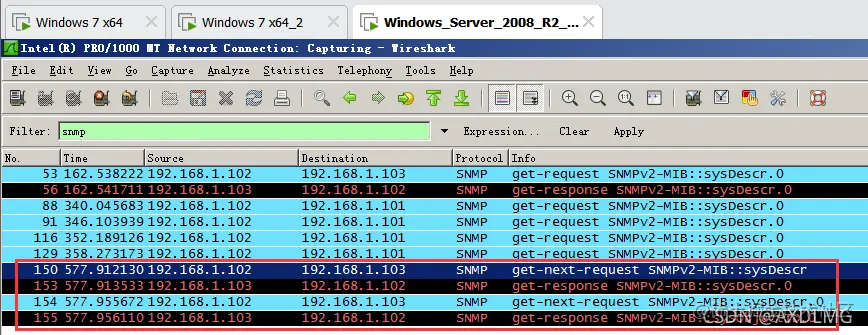

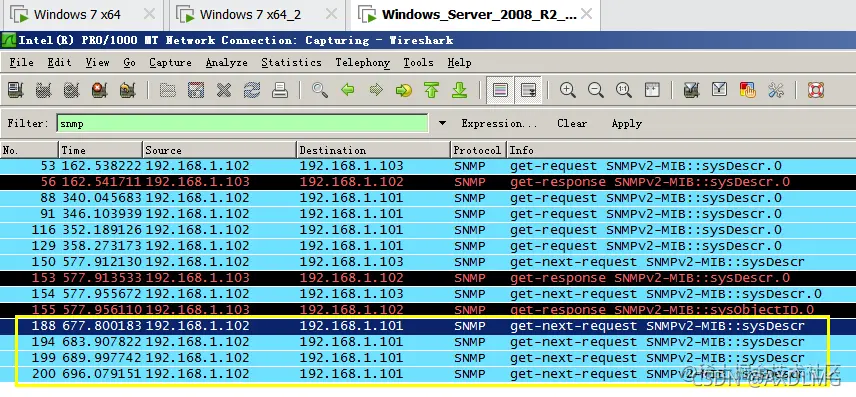

snmputil walk (Server2008的IP) public .1.3.6.1.2.1.1.1

snmputil walk (Win7-1的IP) public .1.3.6.1.2.1.1.1

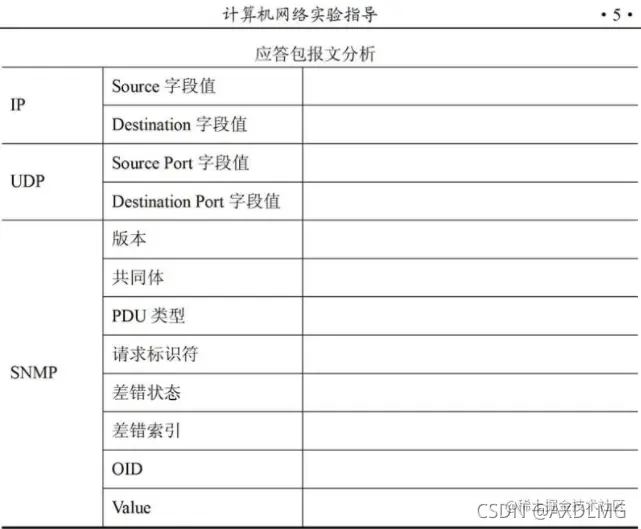

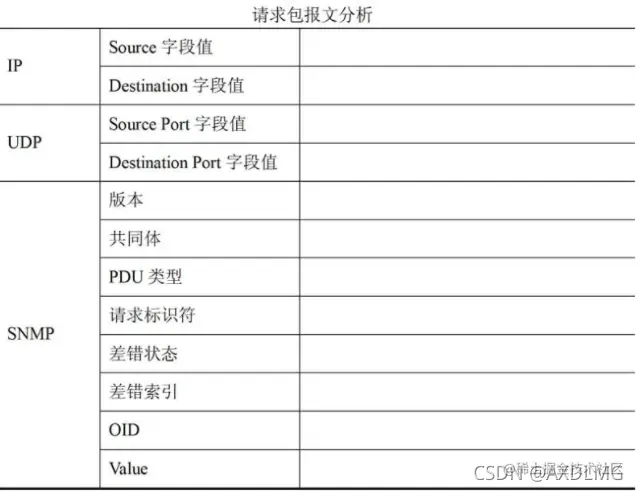

报文分析模板

暂未分析

Conclusion

对Win7-1的请求报错，暂未分析报错原因

知识点

动态地址配置协议DHCP协议（Dynamic Host Configuration Protocol） DHCP是BOOTP的扩展，基于客户/服务器模式的，提供了一种动态指定IP地址和配置参数的机制。

DHCP的工作原理 寻找DHCP服务器（发布一个DHCP广播包来得知DHCP服务器），提供IP租用地址（在某一时间段来使用的地址，并不是固定给这个客户使用），接受IP租约

拓扑结构

Server 2008、WIN7_1、WIN7_2

Server 2008提供DHCP服务器功能

WIN7_1提供Wireshark捕获功能

WIN7_2代表客户机

1.DHCP配置

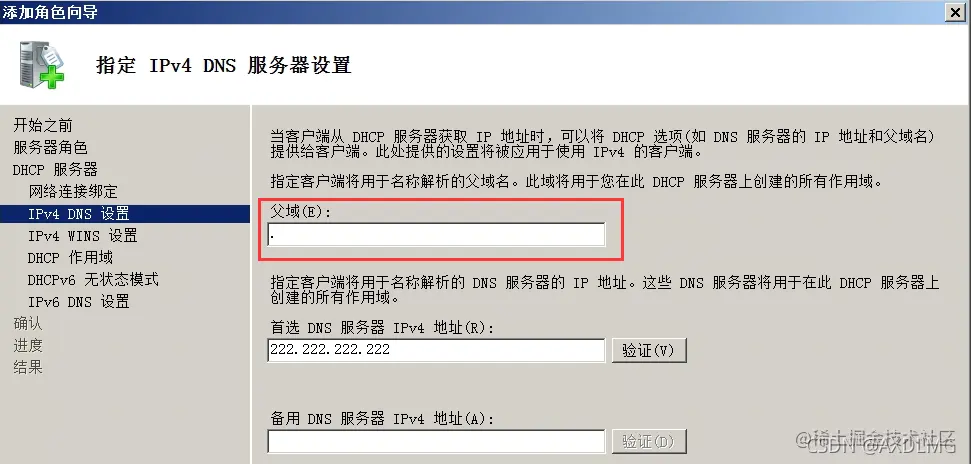

打开Server 2008的服务器管理器$\rightarrow$右键角色$\rightarrow$添加角色$\rightarrow$勾选“DHCP”$\rightarrow$设置父域名称（测试用，随便填写即可）

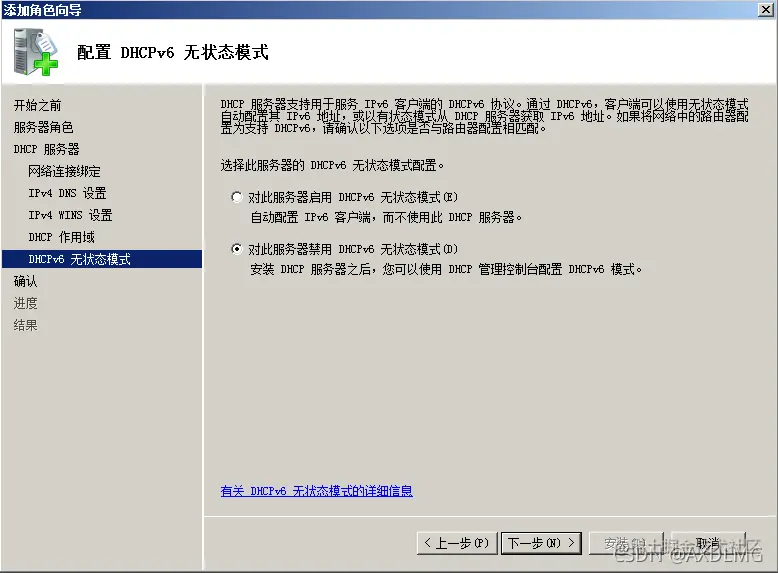

$\rightarrow$一路默认 $\rightarrow$“配置DHCPv6无状态模式”单选“对此服务器金庸DHCPv6无状态模式”

$\rightarrow$一路默认安装

2.新建作用域

$\rightarrow$右击“IPv4”进入新建作用域向导界面

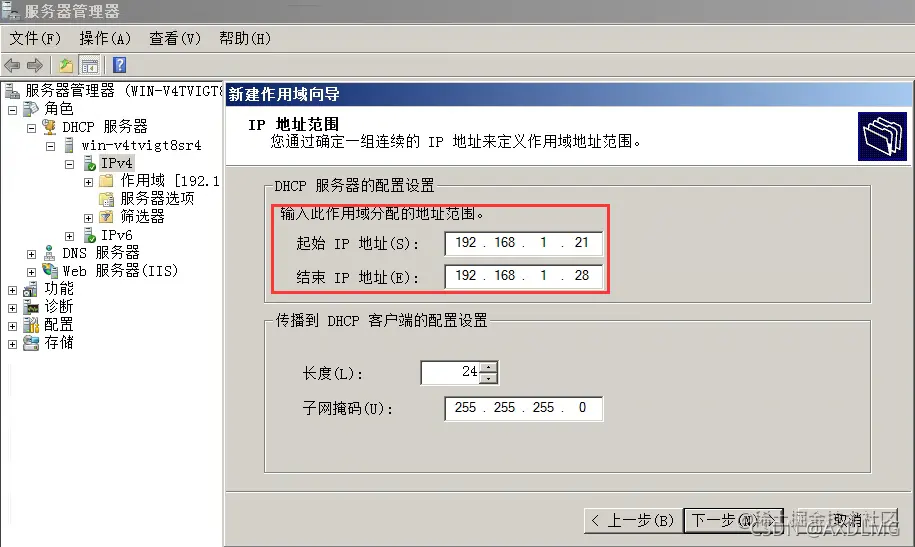

$\rightarrow$输入起止IP地址

ps：

作用域的功能是方便你记住的名称

排除地址的功能是你不想分配出去的地址

IP地址范围是你想分配出去的地址

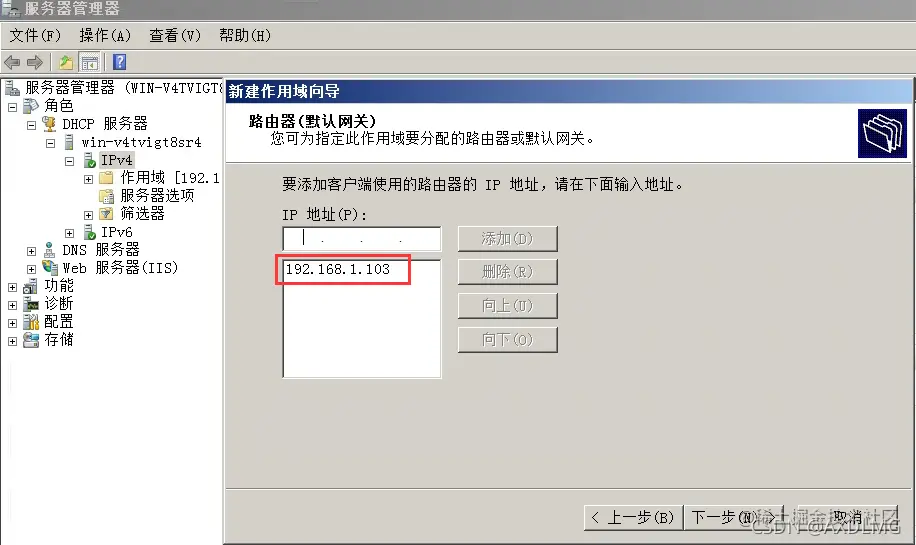

$\rightarrow$路由器设置此服务器的IP，并添加

$\rightarrow$域名、DNS服务器、WINS服务器暂时不用设置

$\rightarrow$激活

WIN7_2

$\rightarrow$网络连接中设置为自动获取IP地址 $\rightarrow$Shell中ipconfig /release释放掉IP地址，以自动获取IP地址，产生DHCP报文

WIN7_1

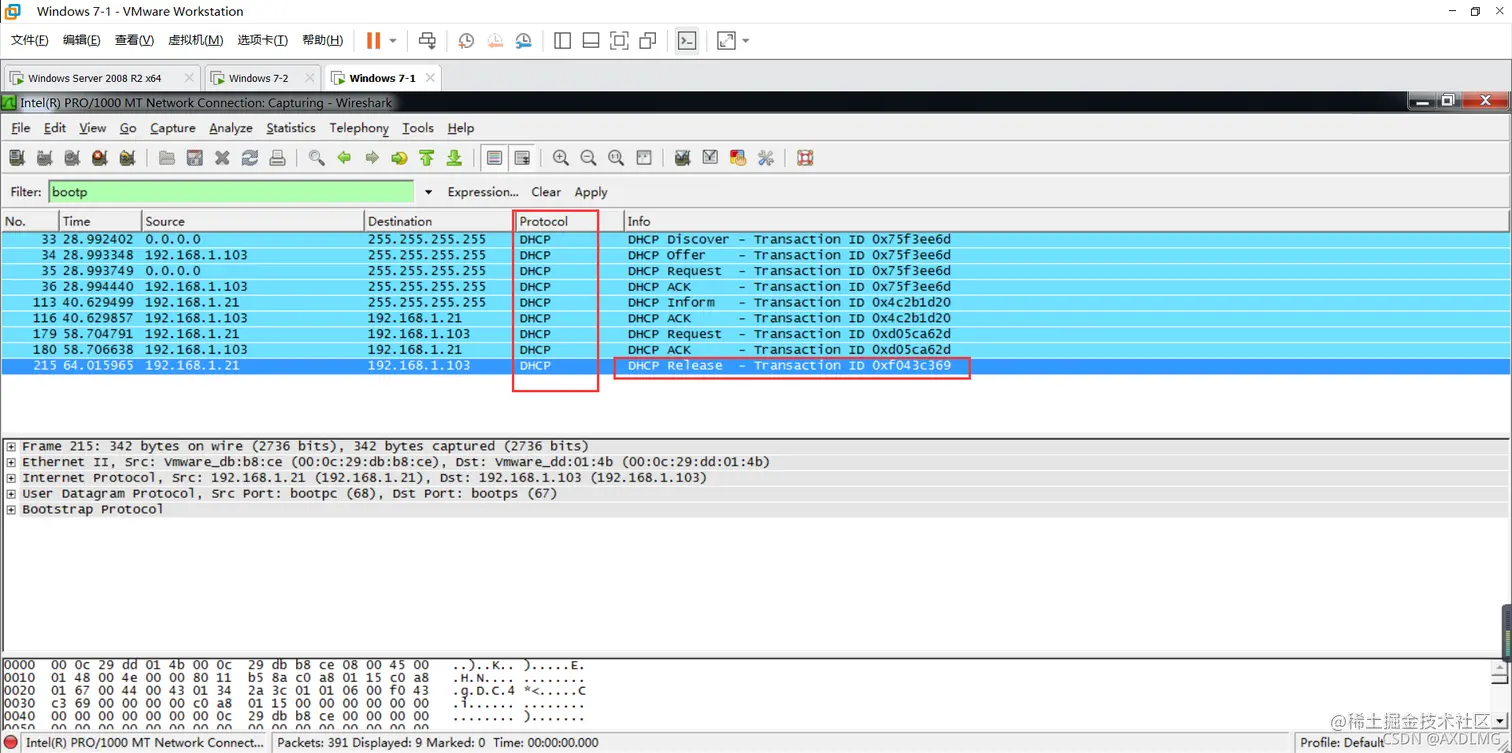

筛选“bootp”

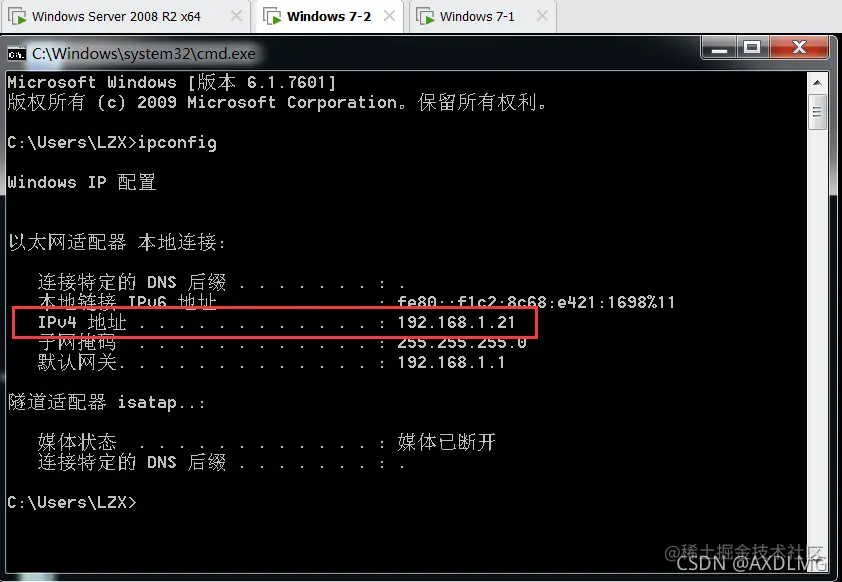

WIN7_2 IP

为了验证是否获取到了地域池中的IP，这里检查一下WIN_2的IP地址

Error

1.Error1：地址范围和掩码与现存作用域冲突

解决方法：暂未解决

怀疑已经建过的作用域没有完全删除

2.Error2：找不到静态IP地址

解决方法：手动配置IP地址
