微服务架构原理与治理实践|青训营笔记

天影云光
204 阅读4分钟

这是我参与「第三届青训营 -后端场」笔记创作活动的的第13篇笔记

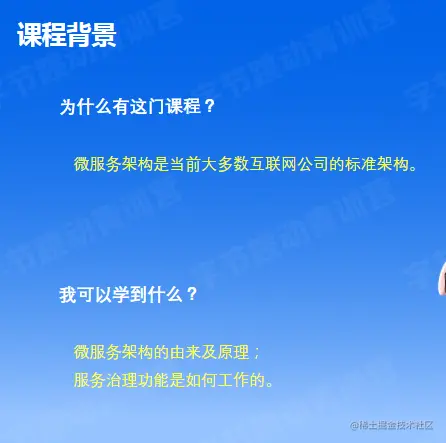

背景

image-20220529144304941

1. 微服务架构介绍

1.1 系统架构的演进历史

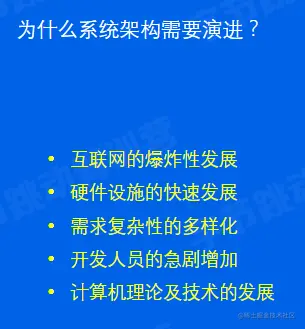

image-20220529144421192

image-20220529144452025

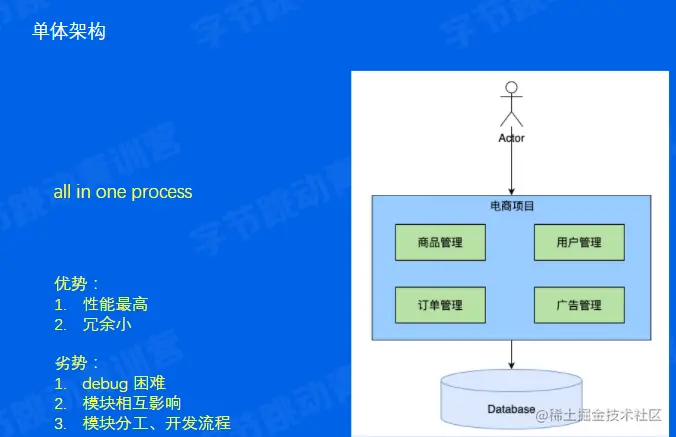

  • 单体架构

    • All in one process
    • image-20220529144520902

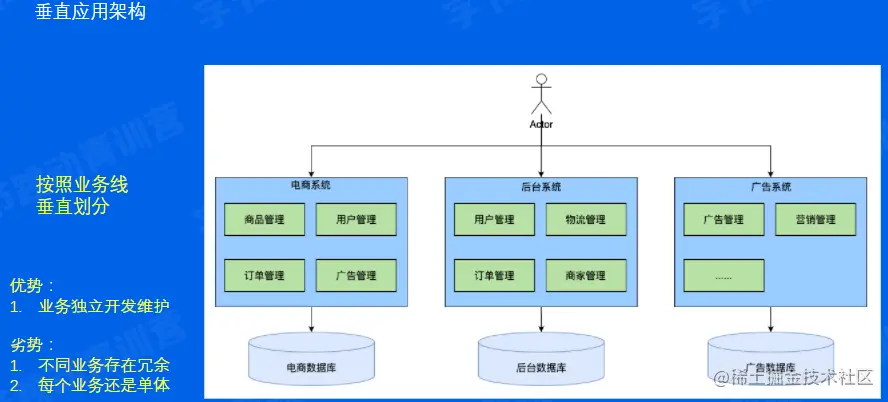

  • 垂直应用架构

    • 按照业务线垂直划分
    • image-20220529144624309

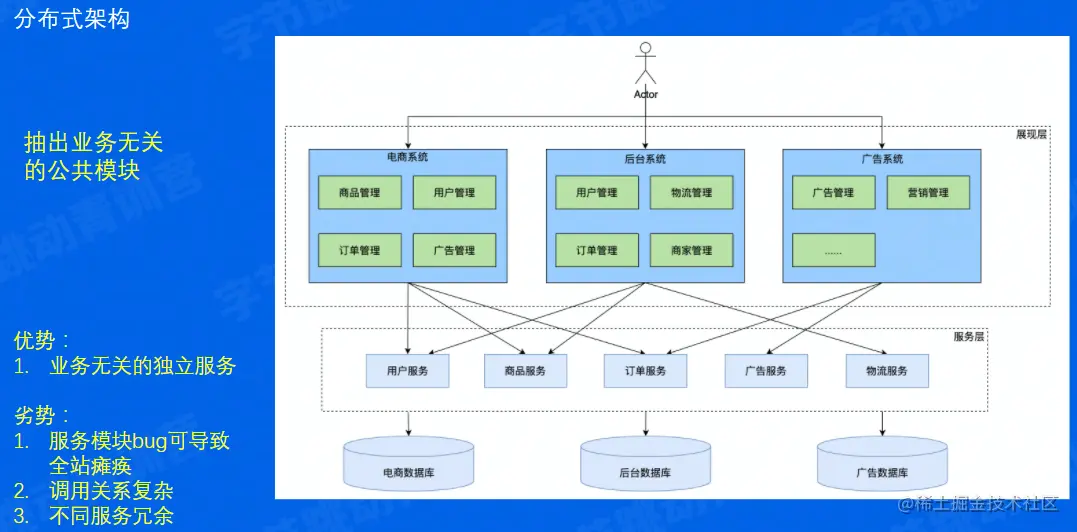

  • 分布式架构

    • 抽出与业务无关的公共模块
    • image-20220529144640554

  • SOA架构

    • 面向服务
    • image-20220529144730722

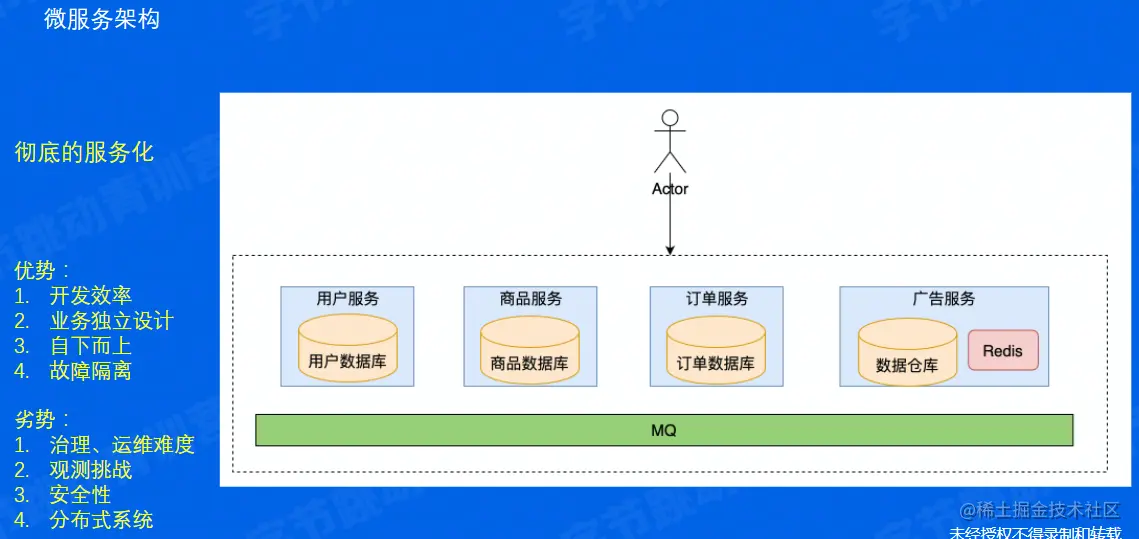

  • 微服务架构

    • 彻底的服务化
    • image-20220529144748364

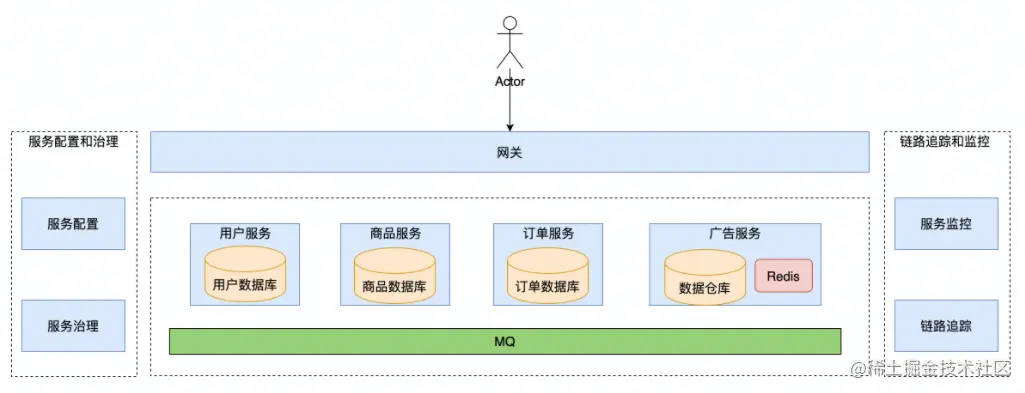

1.2 微服务架构概览

image-20220529145243959

  • 网关
  • 服务配置和治理
  • 链路追踪和监控

1.3 微服务架构的三大要素

image-20220529145203199

  • 服务治理（本课程内容）

    • 服务注册
    • 服务发现
    • 负载均衡
    • 扩缩容
    • 流量治理
    • 稳定性治理

  • 可观测性

    • 日志采集
    • 日志分析
    • 监控打点
    • 监控大盘
    • 异常报警
    • 链路追踪

  • 安全

    • 身份验证
    • 认证授权
    • 访问令牌
    • 审计
    • 传输加密
    • 黑产攻击

总结

image-20220529150546798

2. 微服务架构原理及特征

2.1 微服务架构中的基本概念及组件

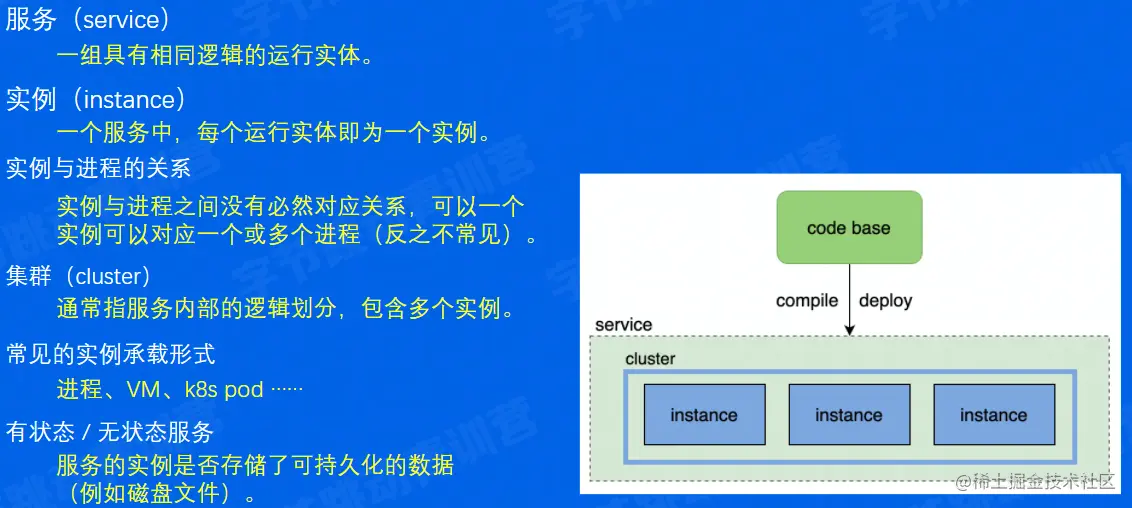

image-20220529145332839

  • 服务

    • 一组具有相同逻辑的运行实体

  • 实例

    • 一个服务中的每个运行实体

  • 实例与进程的关系

    • 没有必然对应关系，一般一对一或者一对多

  • 常见的实例承载形式

    • 进程、VM、k8s pod......

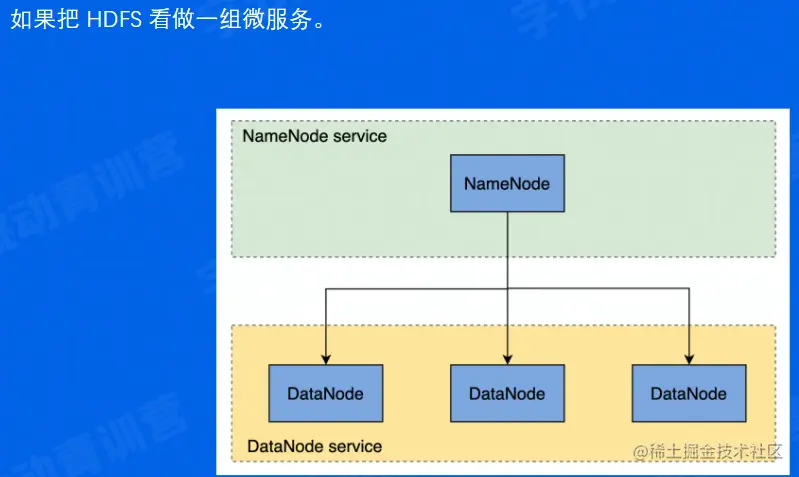

image-20220529145529804

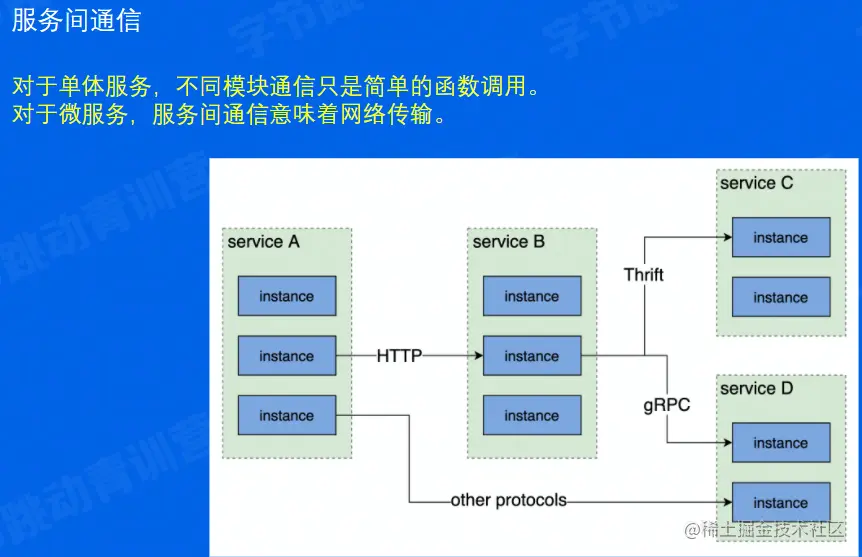

  • 服务间通信

    • 微服务之间通过网络进行通信
    • 常见的通信协议包括 HTTP、RPC
    • image-20220529145608726

2.2 服务注册及服务发现

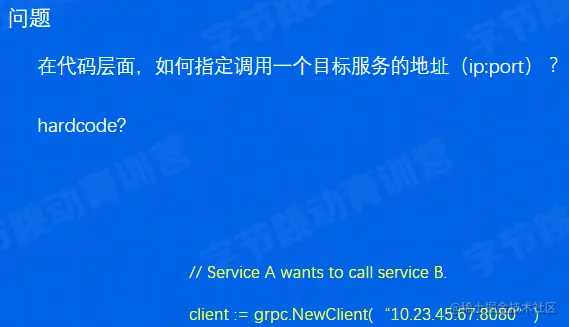

  • 基本问题

    • 服务间调用中，如何指定下游服务实例的地址？

image-20220529145757630

  • 简单方案

    • 直接指定 ip:port？

      • image-20220529145850423
      • 没有任何动态能力
      • 有多个实例下游实例怎么办？

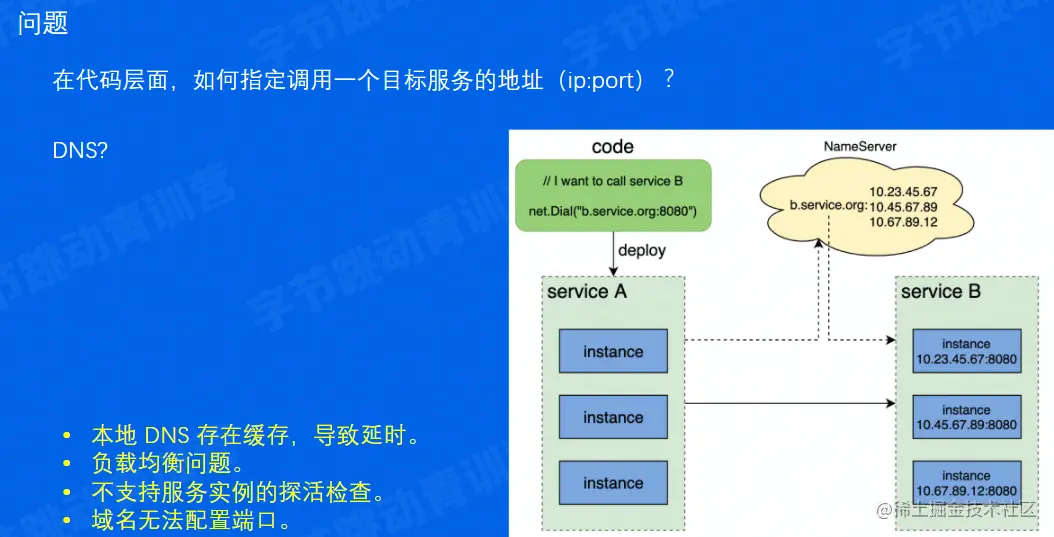

    • 使用 DNS？

      • image-20220529145959643
      • 本地 DNS 存在缓存，导致延迟
      • DNS 没有负载均衡
      • 不支持服务探活检查
      • DNS 不能指定端口

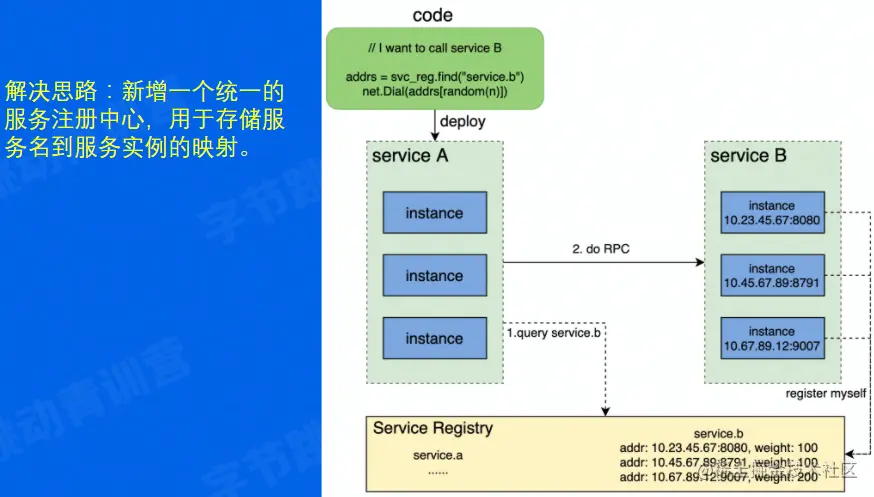

    • 解决思路

      • image-20220529150113182

  • 服务注册发现

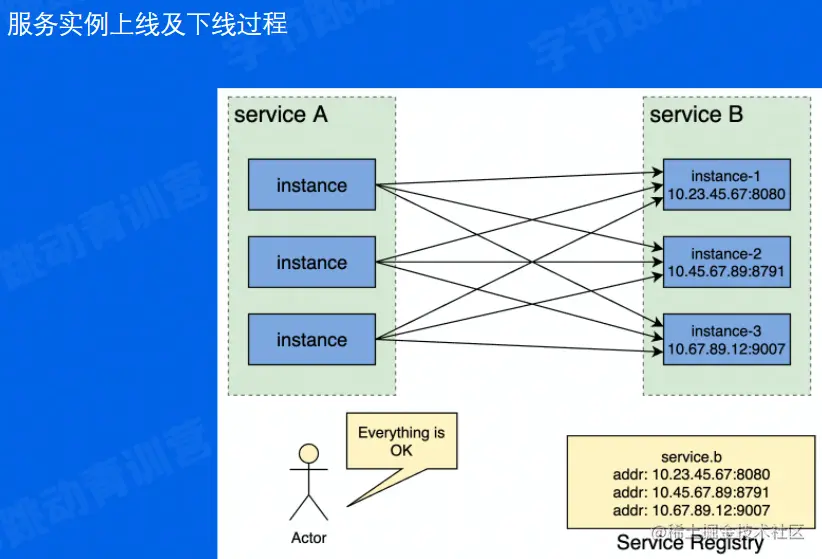

    • image-20220529150150569

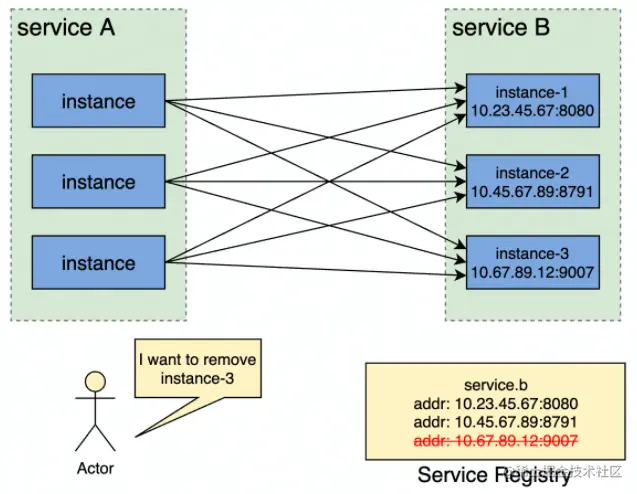

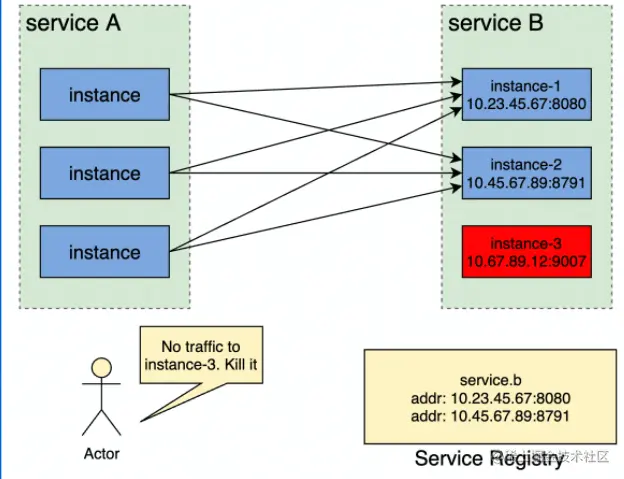

    • 下线过程

      • image-20220529150254726
      • image-20220529150303769
      • image-20220529150311672

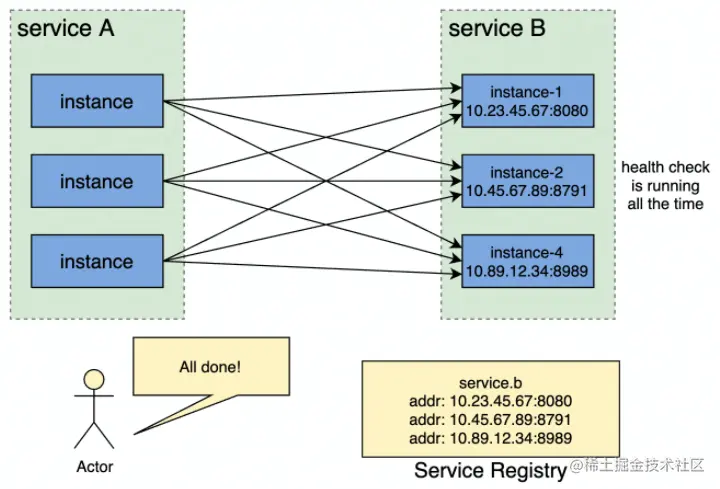

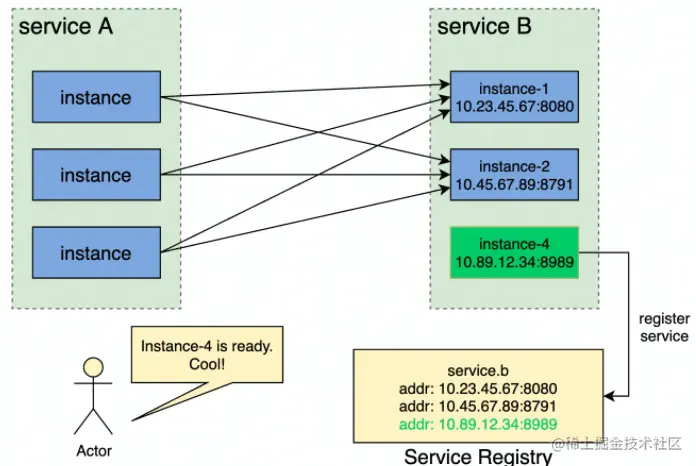

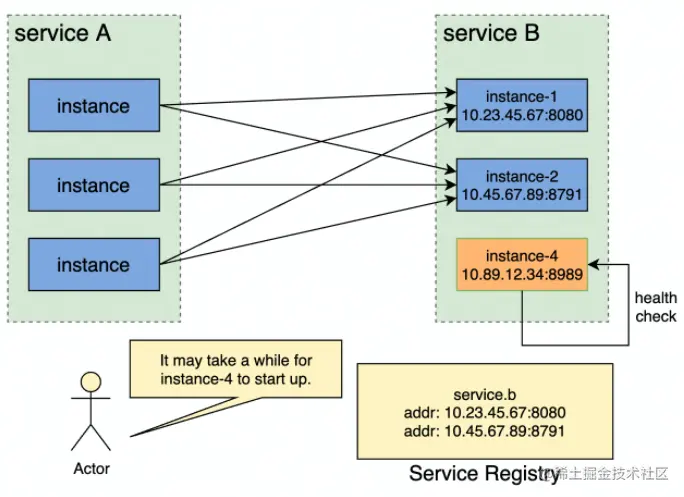

    • 上线过程

      • image-20220529150319994
      • image-20220529150328352
      • image-20220529150340801
    • 新增一个统一的服务注册中心，用于存储服务名到服务实例之间的映射关系
    • 旧服务实例下线前，从服务注册中心删除该实例，下线流量
    • 新服务实例上线后，在服务注册中心注册该实例，上线流量

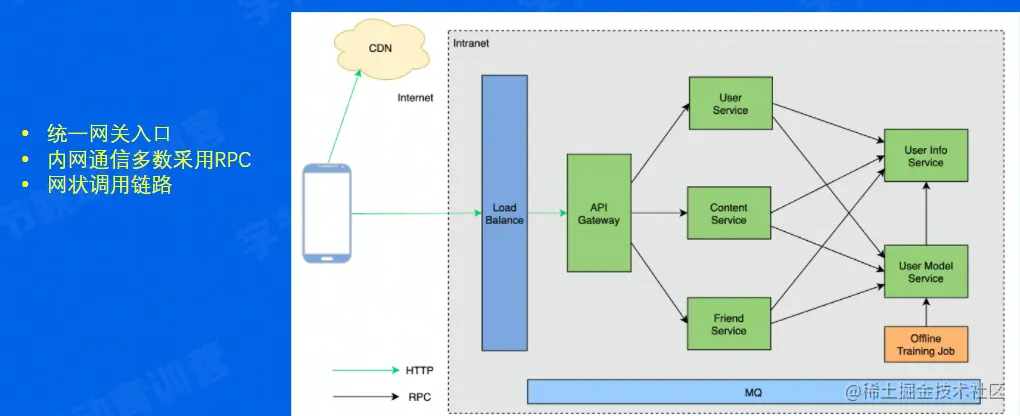

2.3 微服务流量特征

  • image-20220529150352452
  • 统一网关入口
  • 外网通信多数采用 HTTP，内网通信多数采用 RPC（Thrift, gRPC）

总结

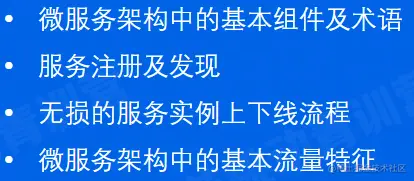

image-20220529150518396

3. 核心服务治理功能

3.1 服务发布

  • 何为服务发布

    • 让一个服务升级运行新的代码的过程

  • 服务发布难点

    • image-20220529150805650
    • 服务不可用
    • 服务抖动
    • 服务回滚

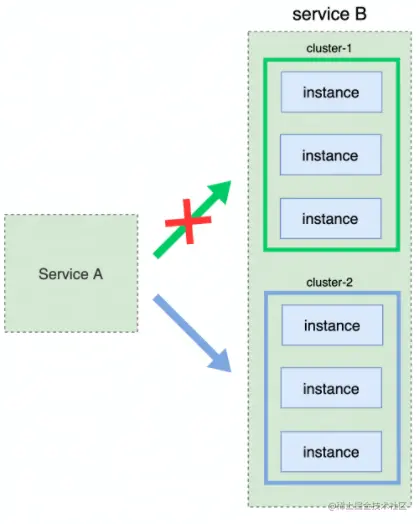

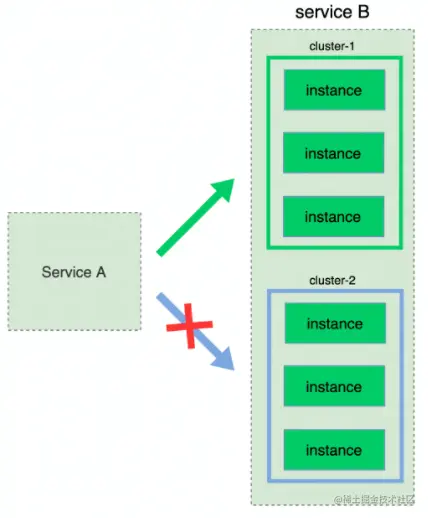

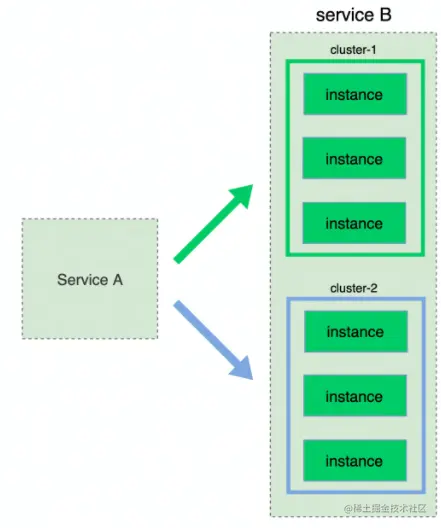

  • 蓝绿部署

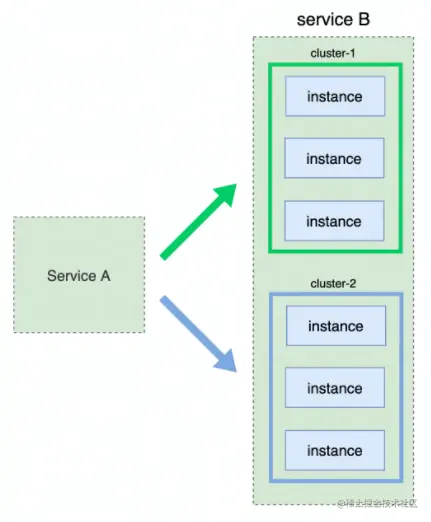

    • image-20220529150915543
    • image-20220529150958873

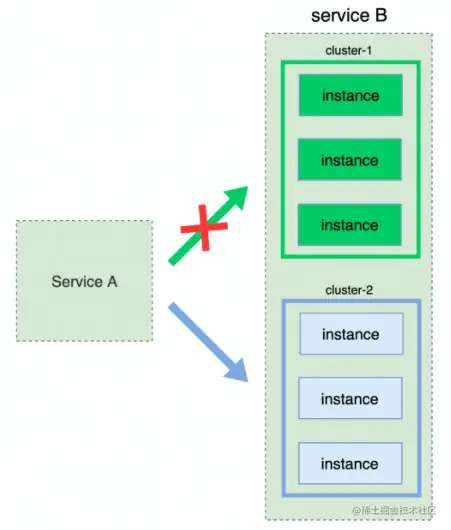

    • image-20220529151008460

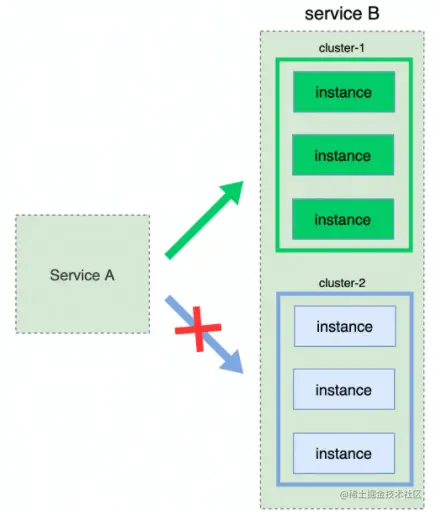

    • image-20220529151016950
    • image-20220529151025158
    • image-20220529151033656
    • 将服务分成两个部分，分别先后发布
    • 简单、稳定
    • 但需要两倍资源

  • 灰度发布（金丝雀发布）

    • image-20220529151107617
    • image-20220529151143832

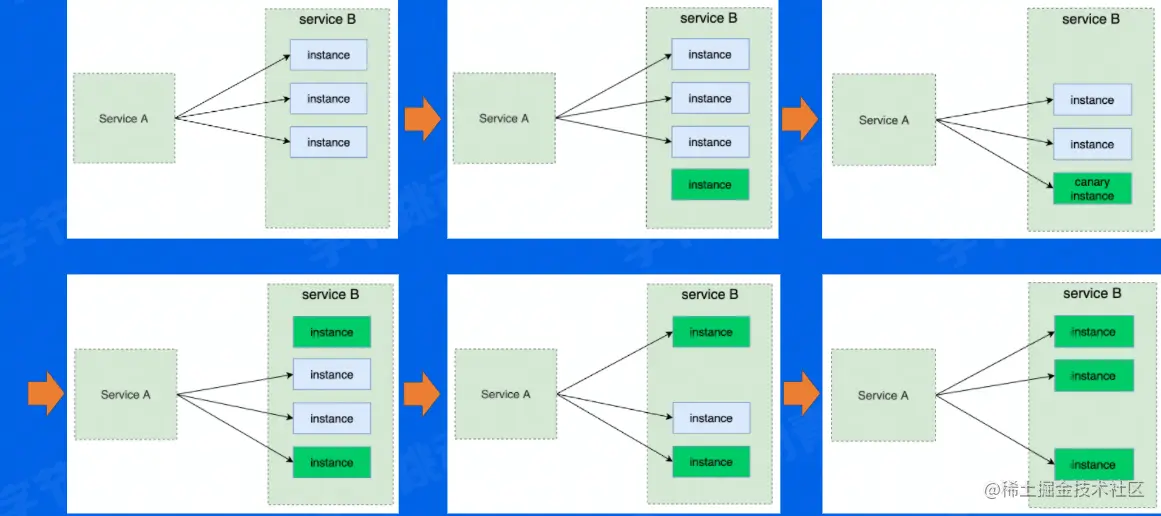

    • 先发布少部分实例，接着逐步增加发布比例
    • 不需要增加资源
    • 回滚难度大，基础设施要求高

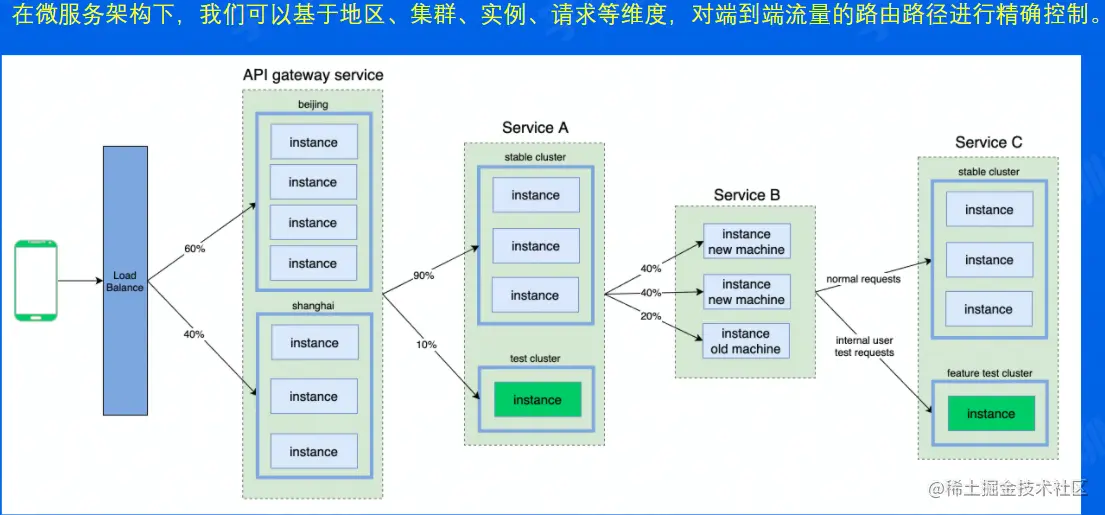

3.2 流量治理

image-20220529151240169

  • 流量控制

    • 在微服务架构中，可以从各个维度对端到端的流量在链路上进行精确控制

  • 控制维度

    • 地区维度
    • 集群维度
    • 实例维度
    • 请求维度

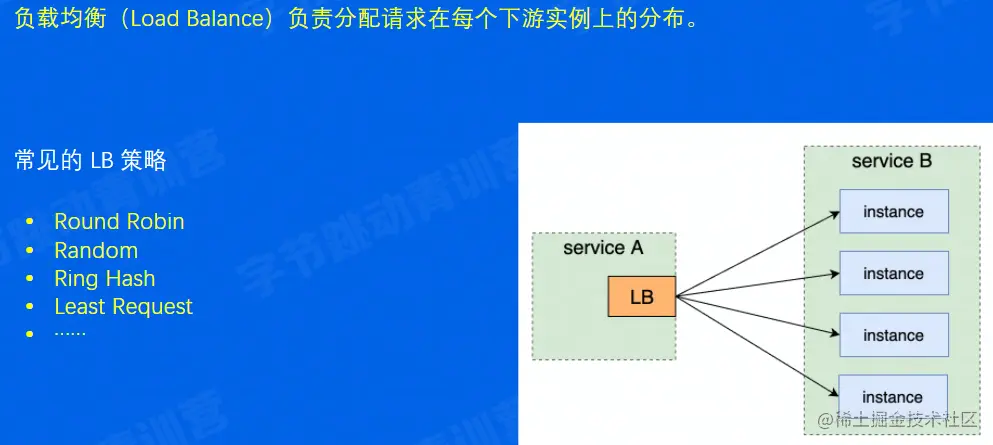

3.3 负载均衡

image-20220529151309473

  • Round Robin
  • Random
  • Ring Hash
  • Least Request

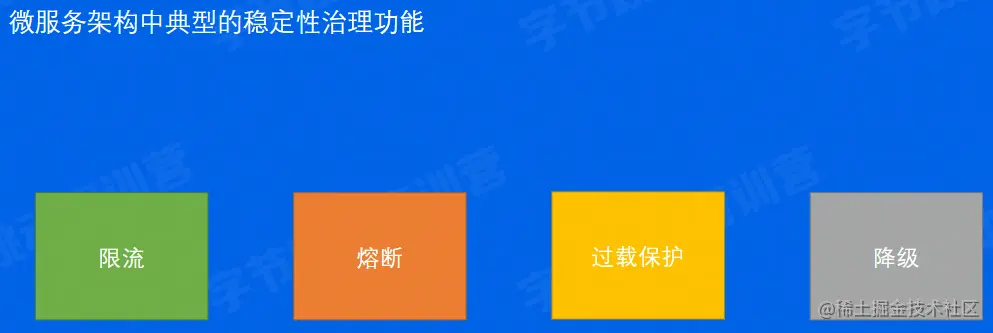

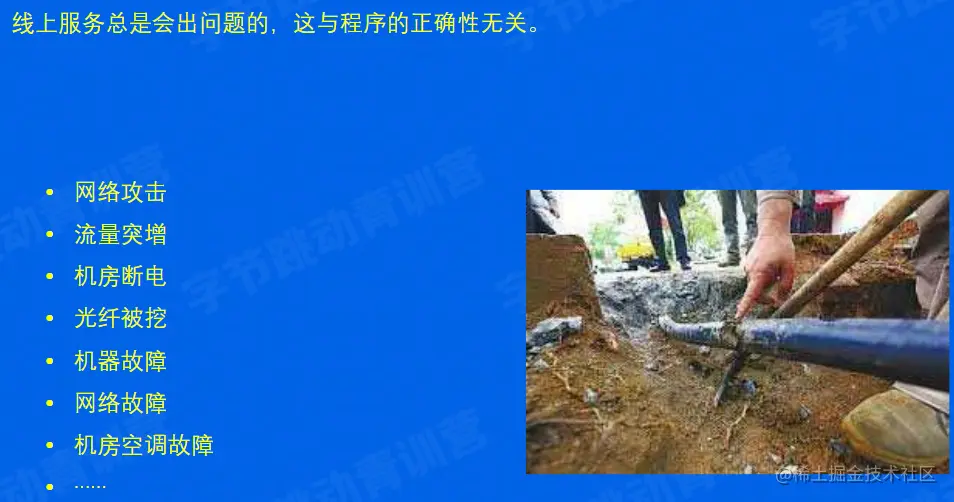

3.4 稳定性治理

image-20220529151322678

image-20220529151818910

image-20220529151845010

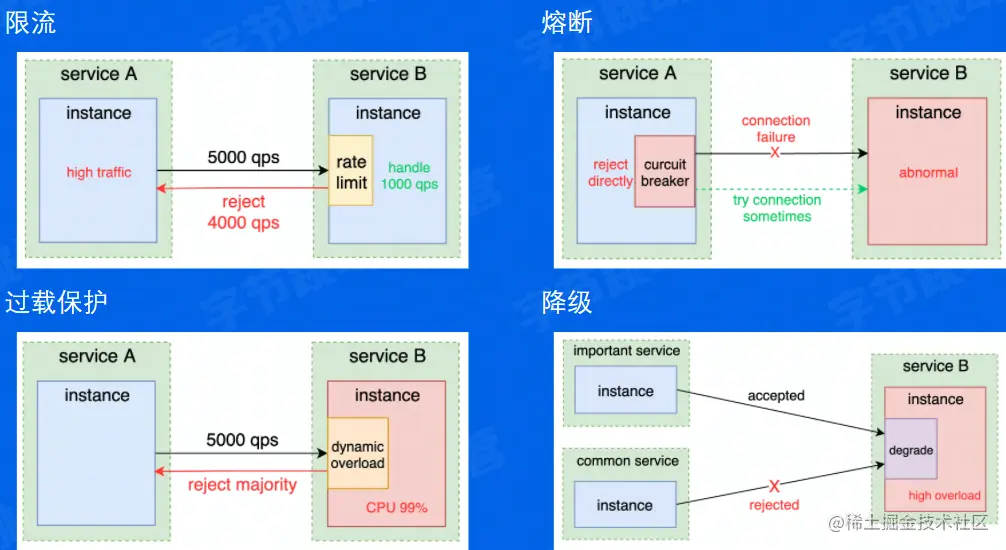

  • 限流

    • 限制服务处理的最大 QPS，拒绝过多请求

  • 熔断

    • 中断请求路径，增加冷却时间从而让故障实例尝试恢复

  • 过载保护

    • 在负载高的实例中，主动拒绝一部分请求，防止实例被打挂

  • 降级

    • 服务处理能力不足时，拒绝低级别的请求，只响应线上高优请求

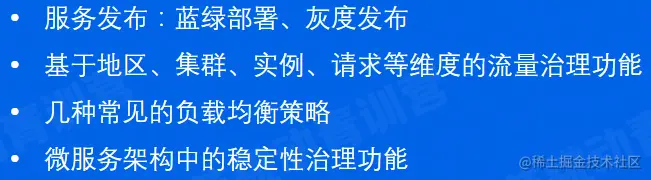

总结

image-20220529152013887

4. 字节跳动服务治理实践

4.1 请求重试的意义

  • 本地函数调用

    • image-20220529152134518
    • 通常没有重试意义

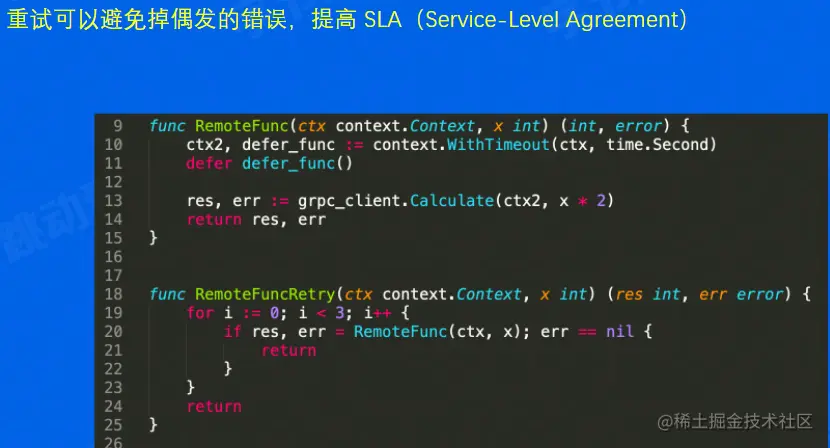

  • 远程函数调用

    • image-20220529152117919
    • image-20220529152313734
    • 网络抖动、下游负载高、下游机器宕机......
    • 重试是有意义的，可以避免偶发性的错误，提高 SLA

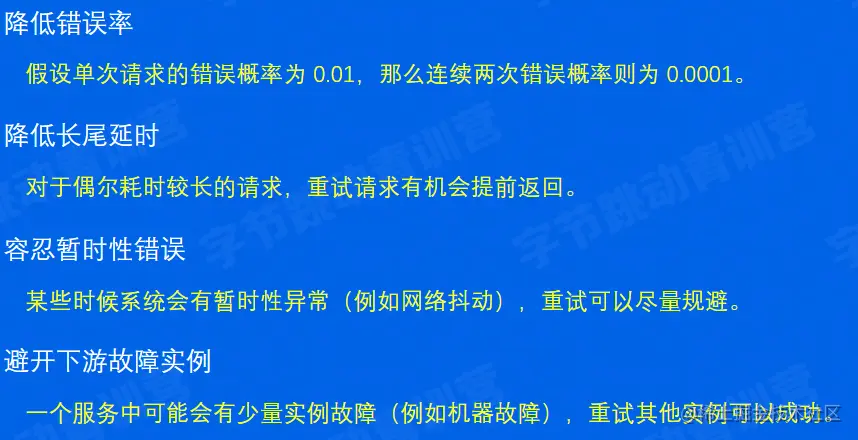

  • 重试的意义

    • image-20220529152302719
    • 降低错误率
    • 降低长尾延时
    • 容忍暂时性错误
    • 避开下游故障实例

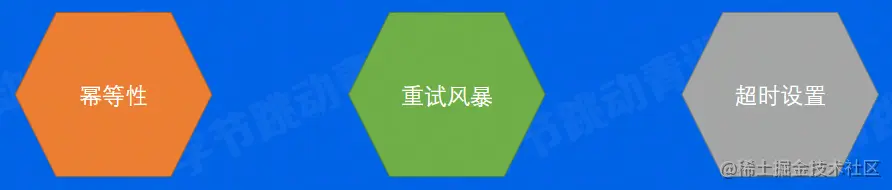

4.2 请求重试的难点

image-20220529152333333

  • 幂等性

    • 多次请求可能会造成数据不一致
    • POST 请求可以重试吗？

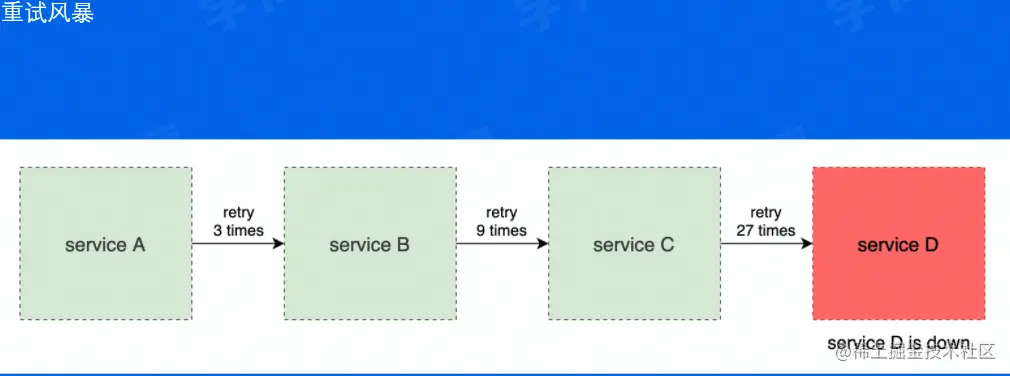

  • 重试风暴

    • image-20220529152400617
    • 随着调用链路的增加，重试次数呈指数级上升

  • 超时设置

    • 假设一个调用正常是 1s的超时时间，如果允许一次重试，那么第一次请求经过多少时间时 ，才开始重试呢?

4.3 重试策略

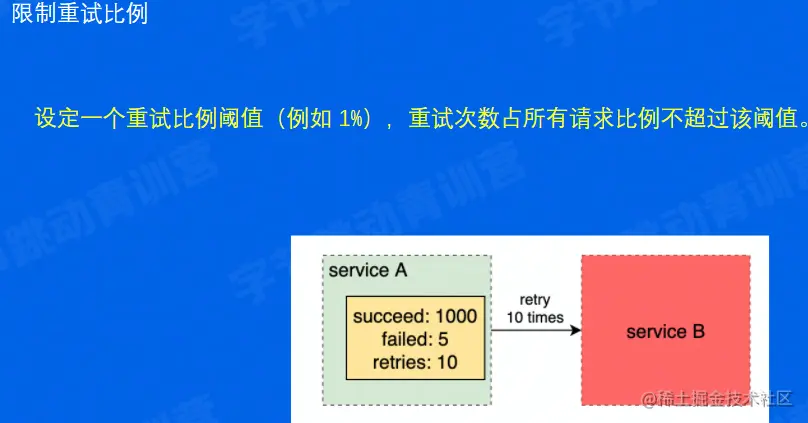

  • 限制重试比例

    • image-20220529152534752
    • 设定一个重试比例阈值（例如 1%），重试次数占所有请求比例不超过该阈值

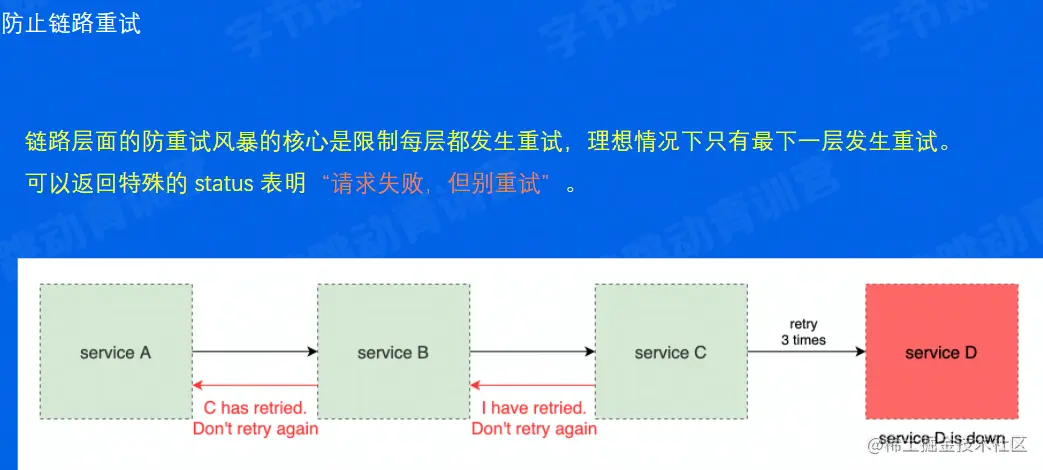

  • 防止链路重试

    • image-20220529152738792
    • 返回特殊的 status code，表示“请求失败，但别重试”

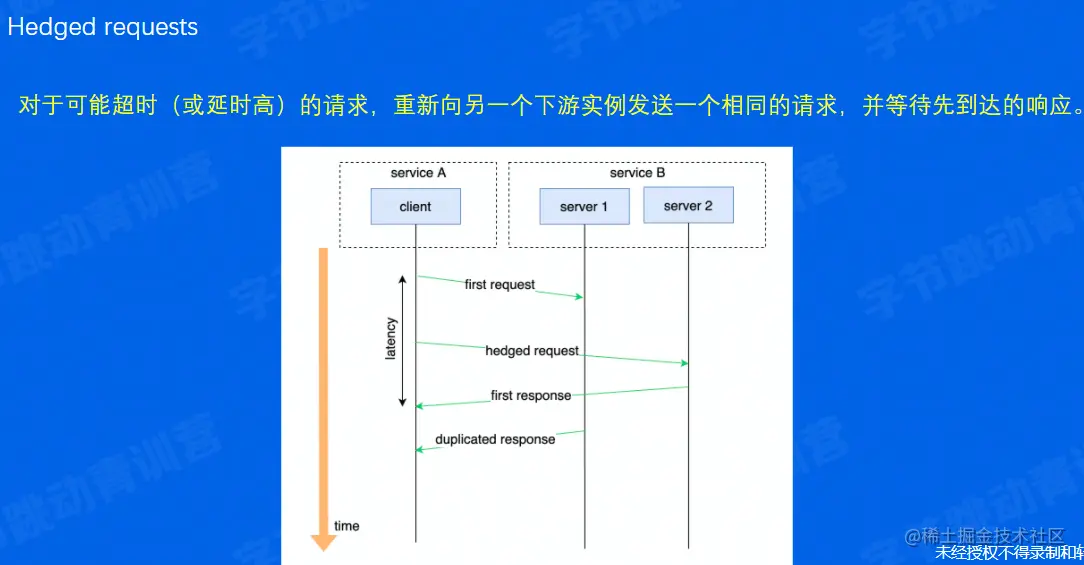

  • Hedged Requests

    • image-20220529152755785
    • 对于可能超时（或延时高）的请求，重新向另一个下游实例发送一个相同的请求，并等待先到达的响应

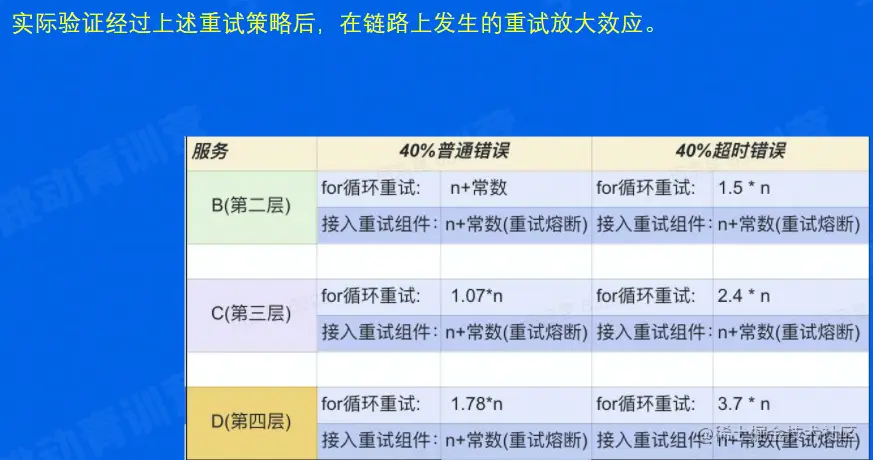

4.4 重试效果验证

  • 字节跳动重试组件能够极大限制重试发生的链路放大效应

总结

image-20220529152916703
