原文链接：基于物理的眼球折射效果

前言

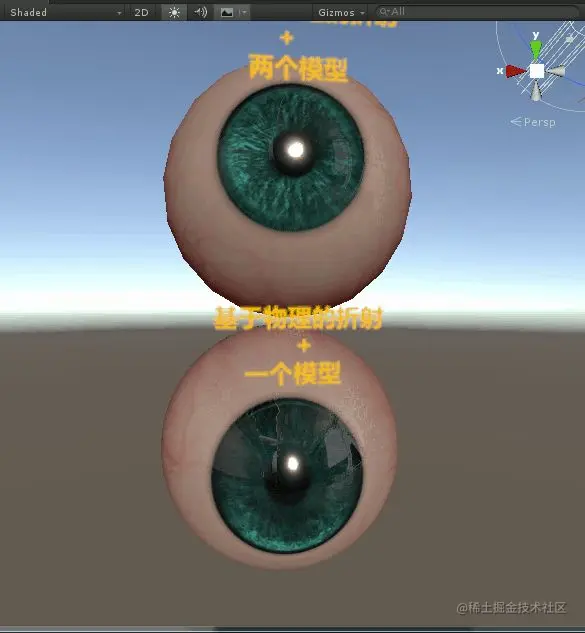

之前写过一篇基于 Marmoset 中的线性步进实现的眼球折射效果马甲：Marmoset 眼球效果在 Unity 和 UE4 中的实现，虽然这种方法折射的效果很好，但是弊端很多，首先性能上，多重采样，还会打断 GPU 的高并行计算。制作流程上，双层模型结构，美术给角色的蒙皮会带来额外的工作量，所以进行优化折射的消耗和简化美术的制作流程。最终实现和上一篇效果对比如下

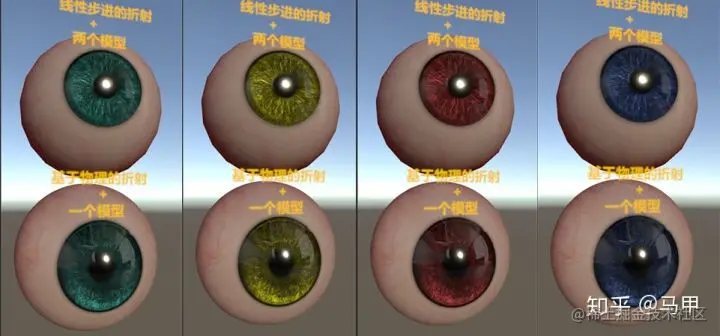

仔细看区别不大，虽然还是之前的折射效果更真实，但是放到手机上这部分的差距也可以忽略不计

优化实现

1、模型合并：

双模型换成单模型计算，利用双法线贴图，分别计算内外两层高光

2、折射修改：

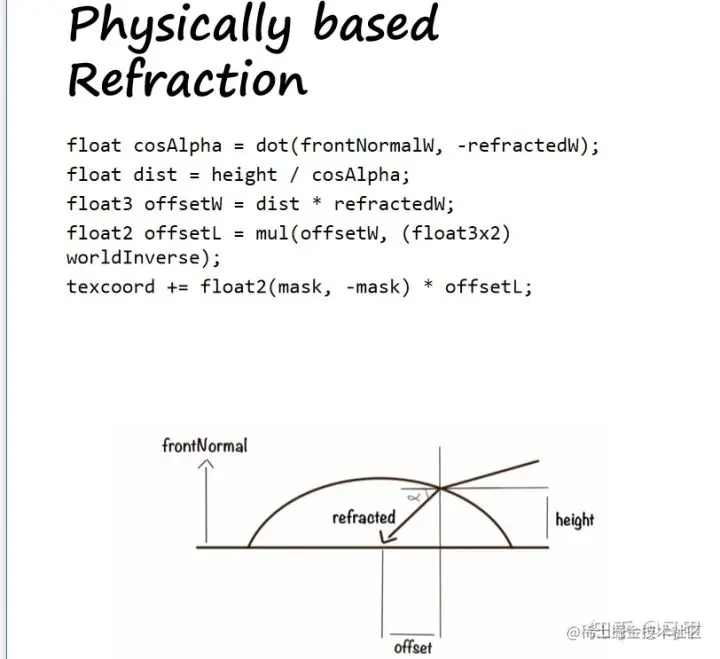

主要基于Next-Generation-Character-Rendering-v6.pptx 这篇 ppt 里的折射算法

有源码有图，而且仅仅就用了一张 paper 来阐述原理，本以为很简单就能理解，但是实际深入却卡在很多点，问了很多引擎大佬才搞明白整个流程！

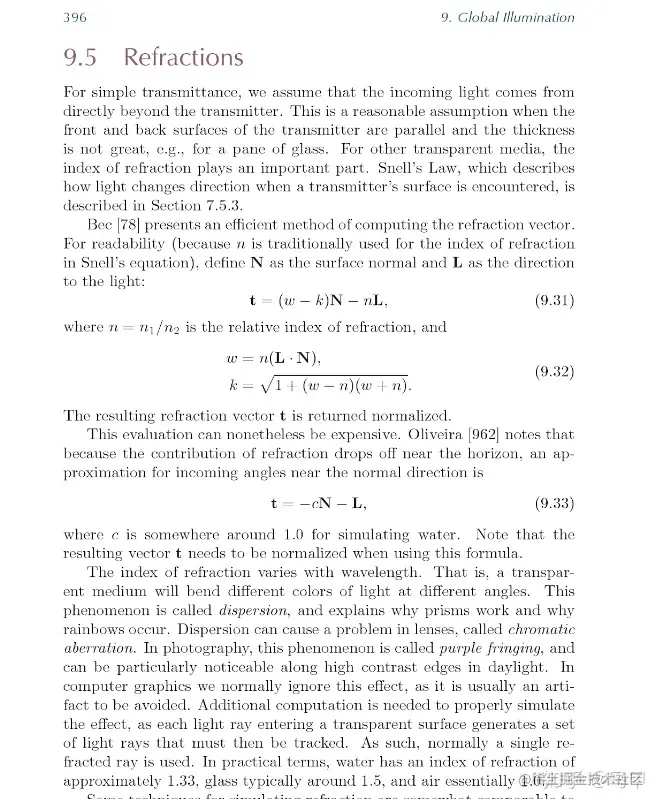

折射是初中物理就学的内容，一开始奔着斯涅尔定律（Snell's Law）去梳理整个流程，最后发现在Real-Time Rendering 中有更快速的拟合公式来模拟折射

至于拟合推导的过程

Ray Tracing News, Volume 10, Number 1

有兴趣的可以看看，没兴趣的直接把公式拿来用，我属于后者。资料已经准备全了，接下来开始计算，首先 refractedW 的计算直接拿快速拟合的折射公式来进行推导，除了 L 部分其他都一模一样。

至于 L 的计算 PPT 里用的是预计算的方式将水平方向不同角度的 L 烘焙到一张 3Dtexture 里，由于 3Dtexture，真的很占内存，所以我们索性用视线的向量来模拟灯光向量，这样反而更能模拟真实灯光的方向的折射，而不仅限于水平方向。

代码如下：

float w = _IOR * dot( normalW, i.viewW );
float k = sqrt( 1.0 + ( w - _IOR ) * ( w + _IOR ) );
float3 refractedW = ( w - k ) * normalW - _IOR * i.viewW;

至于 cosAlpha 是 frontNormal 和 refacted 两向量的夹角，用点积就可以直接计算出

[公式]

因为 frontNormal 和 refacted 都是归一化后的向量，所以

float cosAlpha = dot(_frontNormalW, -refractedW);// refacted向量要取一下反，这样才是这两向量的夹角，否则取到的是他俩的补角

利用等角转换可以知道 height 和 refract 的夹角值也是 cosAlpha ，利用已知height 可以算出 refract 的长度

float dist = height / cosAlpha;

有了长度和归一化后的 refracted，可以算出 refracted 实际的向量

float3 offsetW = dist * refractedW;

这块儿我思考了好久，一开始不明白，算出来的明明是 refracted 的实际向量，按理说是三角形的斜边，怎么突然和直边等同了，最后终于想明白，一开始受最初那张图的迷惑，感官上觉得，平面上肯定会存在一个弧形透明膜，光线通过这个膜折射进去，然后进行采样！但是实际上并不存在，他就是一个平面，refracted 就是等同 offset！所以接下来一切就通了！接着用一张 mask 图来标注需要进行折射处理的区域！折射的完整代码如下：

fixed3 normalW = i.normal;
float height = _anteriorChamberDepth * saturate( 1.0 - 18.4 * _radius * _radius );
// Refration
float w = _IOR * dot( normalW, i.viewW );
float k = sqrt( 1.0 + ( w - _IOR ) * ( w + _IOR ) );
float3 refractedW = ( w - k ) * normalW - _IOR * i.viewW;
float mask = tex2D(_MaskTex,i.uv).r;
fixed2 eyeUV = i.uv;
float cosAlpha = dot(_frontNormalW, -refractedW);
float dist = height / cosAlpha;
float3 offsetW = dist * refractedW;
float2 offsetL =  mul(offsetW,(float3x2)unity_ObjectToWorld);
eyeUV += float2(mask,-mask) * offsetL;

3.功能性效果添加

改变颜色很简单这里就不说了，大概说一下瞳孔和虹膜的缩放，其实就是改变 uv 的区间范围，利用 offset 和 scale 的线性变换，让贴图的中心点始终保持在 uv 坐标系中间

[公式]

代码如下：

half2 offset = -0.5*(1 / _IrisSize) + 0.5;
o.uv.xy = v.uv*(1 / _IrisSize) + offset;

Shader 的核心部分就是这些，接下来是美术部分，所谓一个效果，三分靠着色器，七分靠贴图，贴图的制作直接影响最终的效果实现

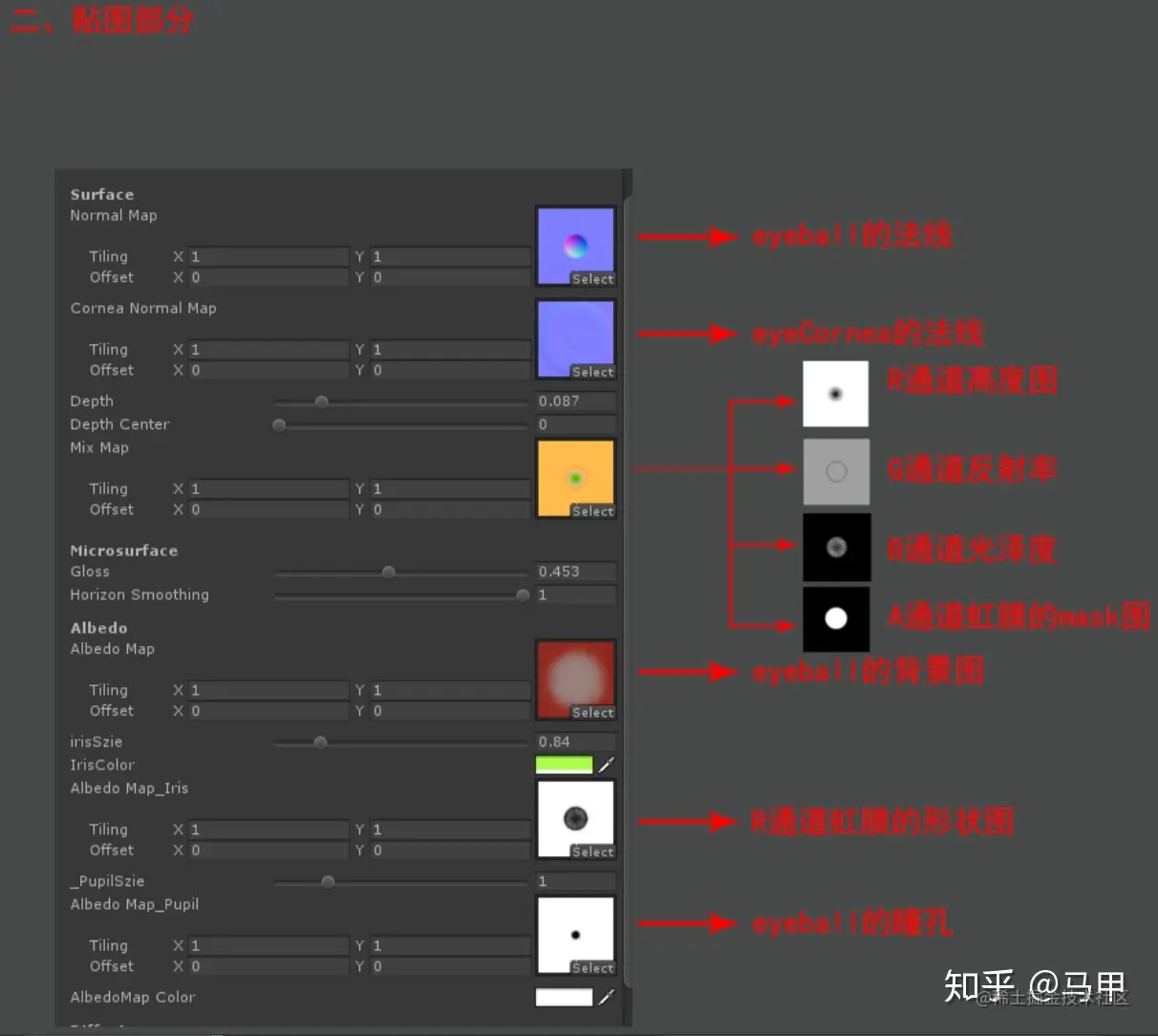

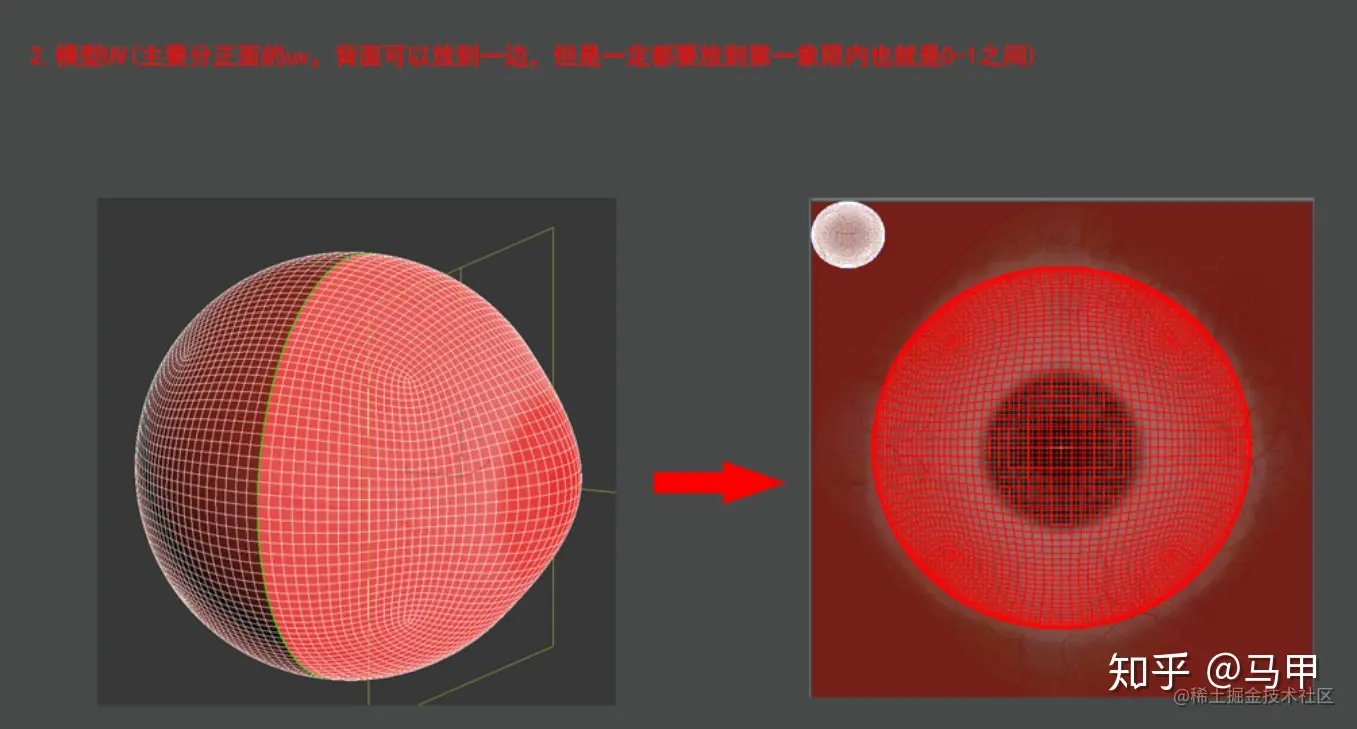

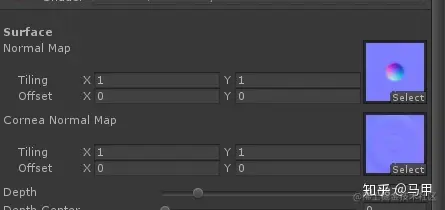

懒得敲了，我直接把给美术写的制作规范贴上来了

后记

目前为止眼球的主要功能算是开发完了，但是后期肯定还会有迭代，比如说虹膜的形状图和瞳孔的形状图，其实就是一个灰阶图，为了可以程序化生成不同的颜色和形状，目前是单拎出来的，以后不同的形状可以合在一张图里面，假如单通道可以放 3X3 个形状，那么一张图可以支持 27 种，足够了吧！
