这是我参与「第三届青训营 -后端场」笔记创作活动的的第8篇笔记

01 消息队列的前世今生

1.1 业界消息队列对比

  • Kafka,分布式的、分区的、多副本的日志提交服务，在高吞吐场景下发挥较为出色
  • RocketMQ，低延迟、强一致性、高性能、高可靠、万亿级容量和灵活的扩展性，在一些实时场景中应用较广
  • Pulsar，是下一代云原生分布式消息流平台，集消息、存储、轻量化函数式计算为一体、采用存算分离的架构设计
  • BMQ，和Plusar架构类似，存算分离，初期定位是承接高吞吐的离线业务场景，逐步替换掉对应的kafka集群

02 消息队列-Kafka

2.1 如何使用kafak

graph TD
创建集群 --> 新增topic --> 编写生产者逻辑 --> 编写消费者逻辑

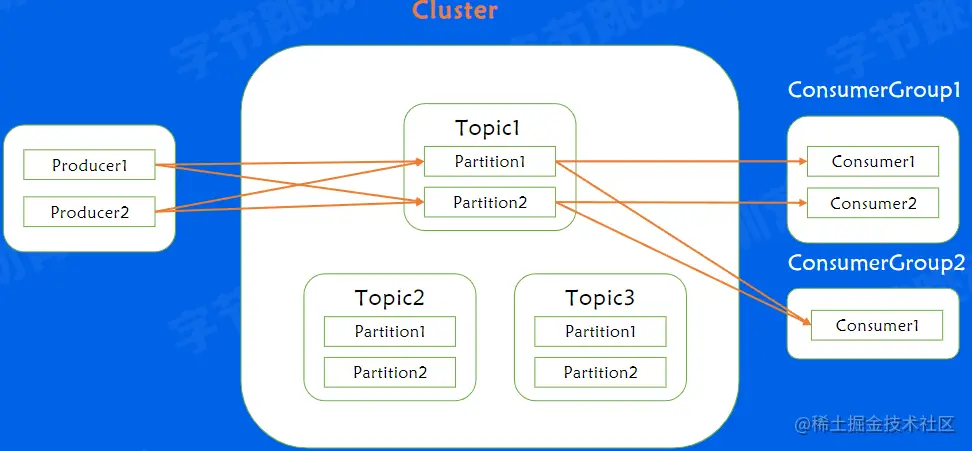

2.2 基本概念


  • topic：逻辑队列，不同业务可以创建不同的topic
  • cluster：物理集群，每个集群可以创建多个不同的topic
  • producer：生产者，负责消费topic中的消息
  • consumer：消费者，负责消费topic中的消息
  • consumerGroup：不同消费者组的消费进度互不干扰
  • partition：通常topic会有多个分片，不用分片的消息可以并发处理，可以提高单个topic的吞吐

2.2.1 offset

offset：消息在partition内的相对位置信息，可以理解为唯一id，在partition内部严格递增

2.2.2 replica

  • 每个分片会有多个replica，leader replica将会从ISR(In-Sync Replicas)中选出。
  • ISR:意思是同步中的副本，对于follower来说，始终和leader有一定的差距，但这个差距较小的时候，我们就可以把这个follower副本加入到ISR中，不在ISR中的副本不允许提升成为leader

2.3 数据复制

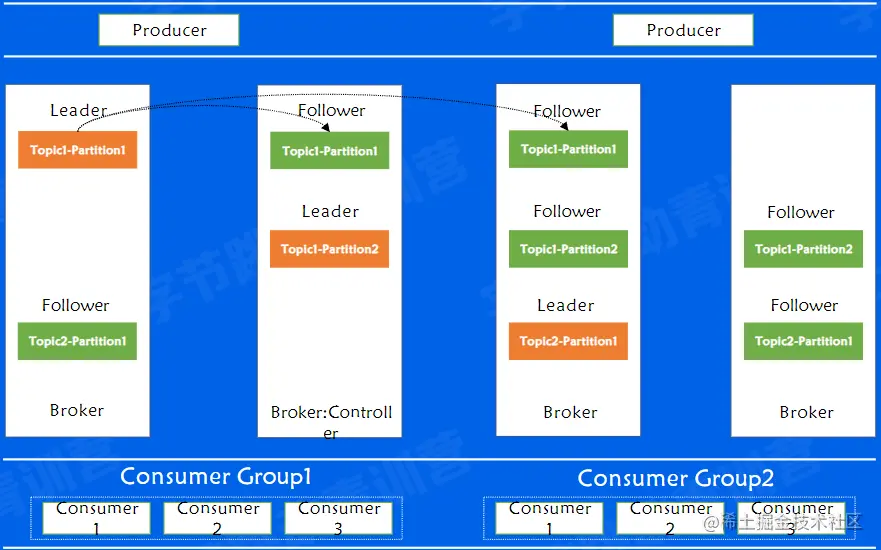

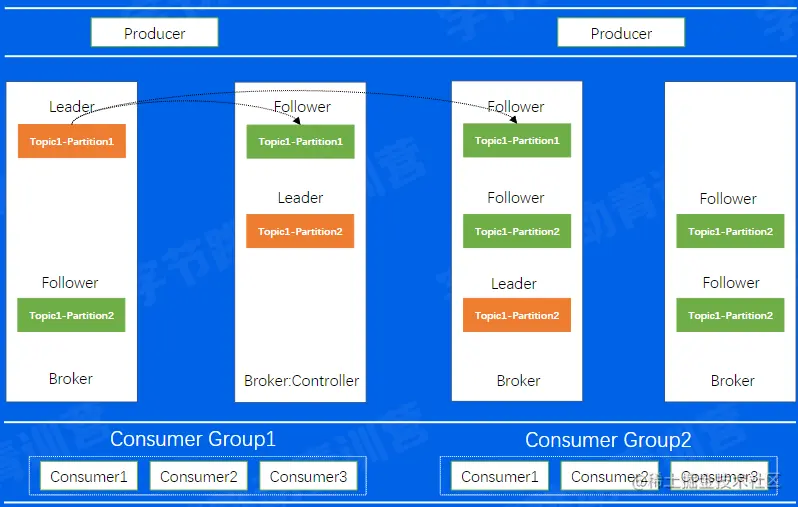

image.png 图中broker表示一个kafka节点，多有的kafka节点组成一个集群。这个图中，包含了四个broker机器节点，两个topic，topic1有两个分片，topic有一个分片，每一个分片有三个副本状态。同时这里有一个还扮演着controller的角色，controller是整个集群的大脑，复制对副本和broker进行分配

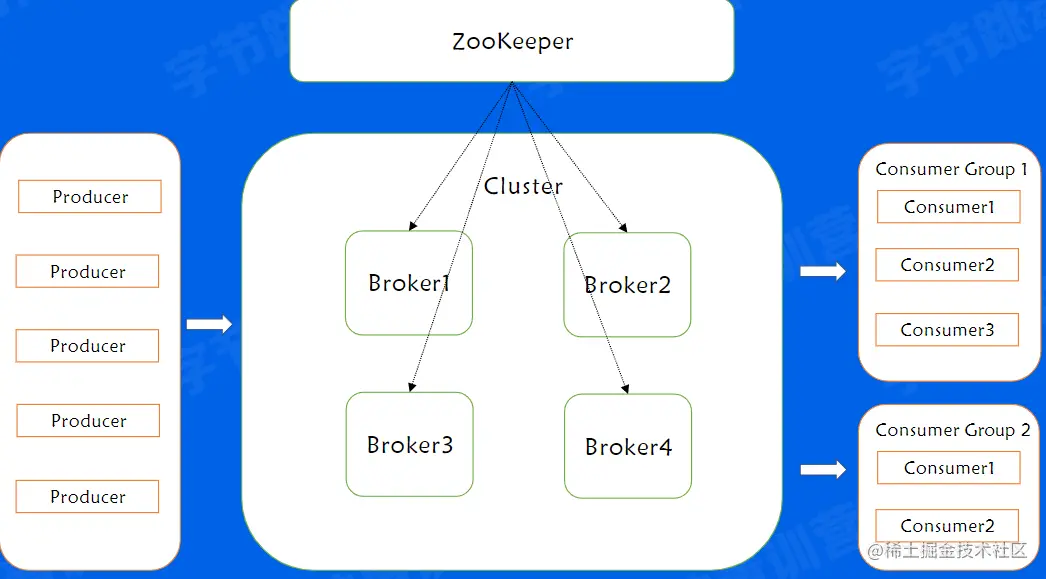

2.4 kafka架构


zookeeper：负责存储集群元信息，包括分区分配信息。zookeeper模块其实是存储了集群的元数据信息，比如副本的分配信息，controller计算好的方案都会放到这里

2.5 一条消息的自述

graph TD
producer --> broker --> consumer

2.5.1 发送消息

Q:如果一条一条的发送会有什么问题？ 可以批量发送减少IO次数，从而加强发送能力 Q:如果消息量很大，网络带宽不够用，如何解决？ 通过压缩，减少消息大小

2.5.2 数据的存储

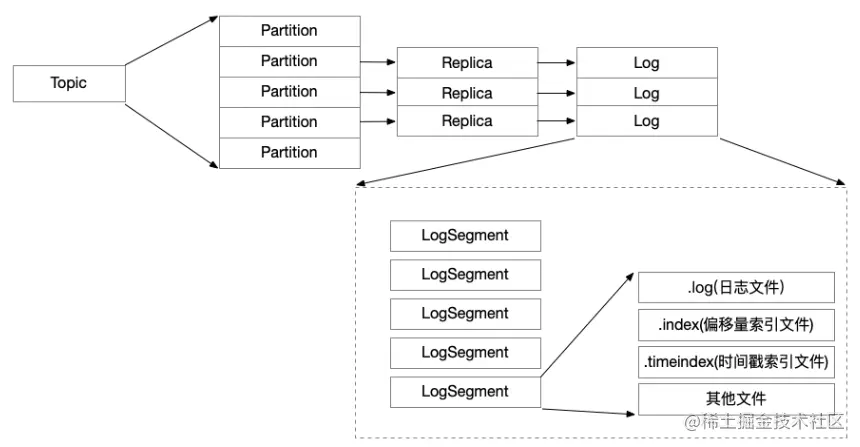

2.5.2.1 消息文件结构

image.png Q:如何存储到磁盘？ 由于磁盘的结构，顺序写入速度是最快的。

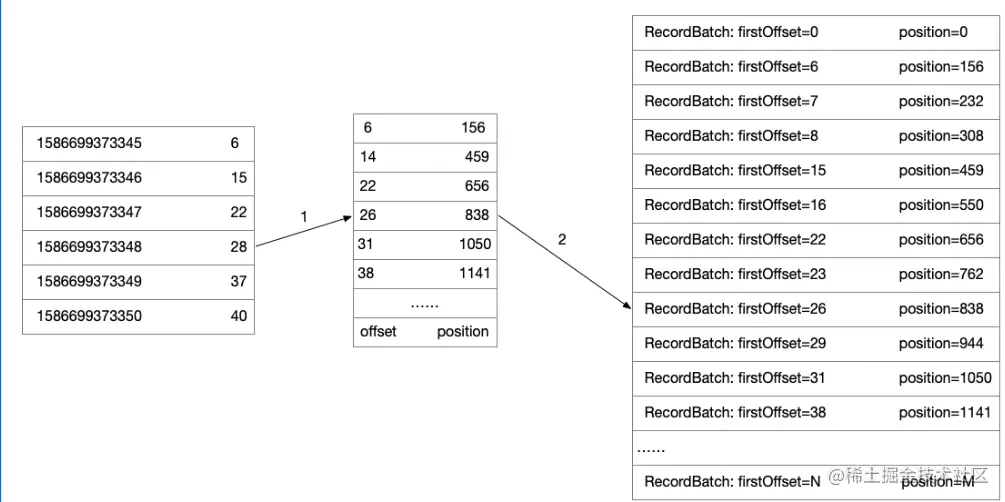

2.5.3 如何找到消息

Consumer通过发送fetchrequest请求消息数据，broker会将指定offset处的消息，按照时间窗口和消息大小窗口发送给consumer，寻找数据这个细节是如何做到的？

  1. 二分查找找到小于目标offset的最大文件
  2. 二分查找到小于目标offset的最大索引位置
  3. 二分找到小于目标时间戳最大的索引位置，再通过寻找offset的方式找到最终的数据


2.5.4 如何高效的发送数据？

使用零拷贝的方式，通过sendfile，将磁盘读到os内核缓冲区后，直接转到soket buffer进行网络发送， producer生产的数据持久化到broker，采用mmap文件映射，实现顺序的快速写入

2.5.5 partition在consumer group中的分配问题

  • 手动分配，在启动之前就对消费组的成员指定好消费的分区，缺点是不够灵活，在机器宕机和添加机器的时候需要重启服务重新分配
  • 自动分配，在comsumer group中选取一个broker当作一个coordinator负责分片的自动的消费分配，这样的好处是当consummer group中有机器宕机，或者有新的机器加入的时候，不用手动进行配置，比较灵活和方便

2.6 kafka数据复制的问题

对于kafka来说，每一个broker都有不同topic的不同副本，并且这些副本扮演的角色也可能不一样，有的副本可能是leader有的是follower，通过副本之间的数据复制来保证kafka数据的最终一致性，与集群的高可用


2.7 kafka重启操作

kafka的重启需要经历几个步骤

graph TD
关闭重启 --> leader切换追赶数据 --> 数据同步完成 --> leader回切
  1. 为什么要经历leader回切？ 因为是为了避免一个集群在长时间运行之后，所有的leader都集中在了少数的没有重启过的broker上面，这样是为了减少风险，并且减少这些broker的压力
  2. 为什么重启必须一个一个来？ 因为如果有一个两副本集群，如果同时重启会造成服务不可用和数据不一致的问题

2.8 kafka替换、扩容、缩容

  • 替换就相当于一个从零开始追赶的重启操作
  • 扩容也是一个从零开始复制分片的操作
  • 缩容是把这个broker的分片从零在别的机器上进行追赶的一个操作 所以kafka的运维成本是很高的，不容忽视。

2.9 kafka负载不均衡的问题

image.png 在这个例子中，这个topic有四个分片两个副本，其中明显分片1的数量要明显多一些，broker1的负载就比较重，所以需要把分片3移动到别的broker上面，但是这样会带来相应的问题，比如，需要设计复杂的负载均衡算法，并且在数据移动的过程中加重了broker的io负担，我们是为了解决io负担的，但是引入了新的io负担

2.10 kafka问题总结

  1. 运维成本高
  2. 对于负载不均衡的场景解决方案复杂
  3. 没有自己的缓存，完成依赖page cache
  4. controller和coordinate和broker在同一个进程里面，大量io容易造成性能问题

03 BMQ

3.1 BMQ介绍

兼容kafka，存算分离，云原生消息队列

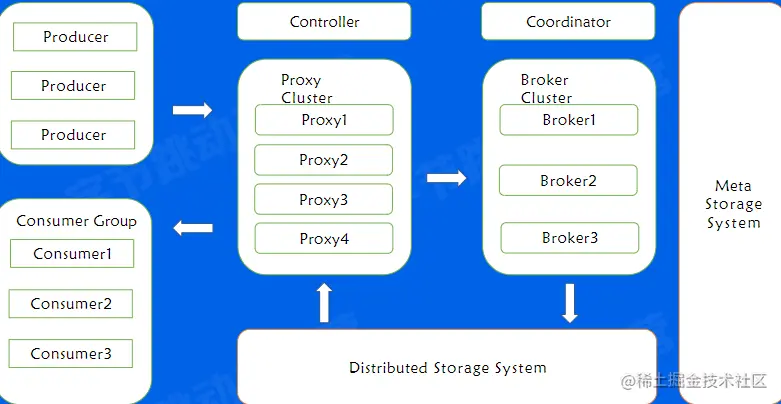

image.png 着重强调，proxy和broker都是无状态的

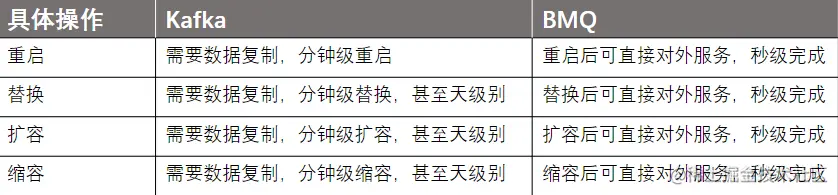

3.2 运维操作对比

image.png 实际上对于所有节点的变更操作，都仅仅是集群元数据的变化，通常情况下都是秒级完成，而真正的数据已经下移到下层的分布式文件系统来存储，所有运维的时候不需要额外考虑数据复制所带来的时间成本

3.3 HDFS的写入流程

image.png 同一个副本由多个segment组成，在写入的时候选取副本数相同的datanode让后将数据写入这样就保证了数据的高可用性

3.4 BMQ 文件结构

对于kafka分片数据的写入，是通过现在leader上写好文件，然后同步到follower上，对于同一个副本的所有segment在同一台机器上，所以就会有单分片过大的负载不均衡的问题，但是在BMQ集群中，对于单副本来说，是随机分配带不同的节点上面的，因此不会有负载不均衡的问题

3.5 Broker

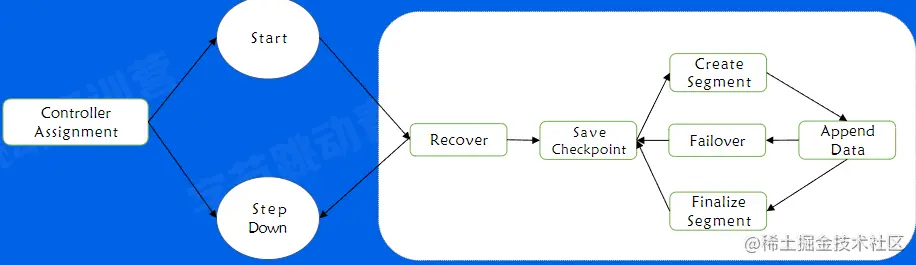

3.5.1 Partition状态机

image.png 保证对于任意分片在同一时刻只能在一个broker上存活

对于写入逻辑来说，我们还有一个状态机的机制，用来保证同一个分片不会在两个不同的broker上启动的情况，另外也能保证一个分片的正常运行。首先，controller做好分片的分配之后，如果在该broker分配到了broker，首先会start这个分片，然后进入recover的状态，进入这个状态有两个目的，1、获取分片的写入权力，对于hdfs来说只允许一个分片进行写入，只有拿到这个权力的分片才能写入2、如果上次分片异常中断，没有进行savepoint，这里会重新savepoint，然后进入正常的写入流程，创建文件，写入数据，到一定大小后开始创建新的文件写入

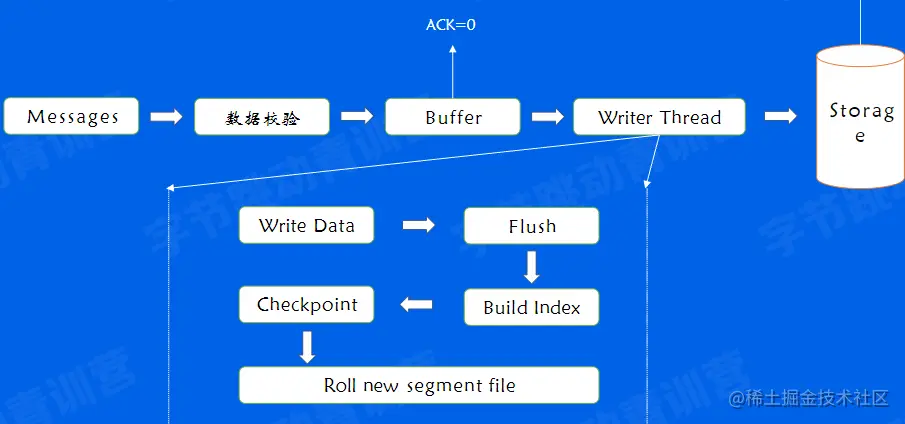

3.5.2 写文件流程


  • 校验完成后需要将数据写入buffer，通过一个异步的write thread线程将数据最终写入到底层的存储系统中。这里的写入是可以配置的，一种策略是将数据写入buffer之后就可能返回，这样可以提高吞吐量，但是在机器宕机后可能会损失一定的数据，另外一种策略是在数据落盘之后再返回这样的话数据的不会丢失，但是会影响性能。
  • 再看thread的写入逻辑，首先将数据从buffer中取出来，调用写入逻辑，经过一定的周期后进行flush，flush之后对消息进行创建索引的操作，也就是消息的offset和timestamp，之后进行一次checkpoint，这样消息就可以被消费了

如何没有checkpoint会发生什么问题？ 如何flush之后宕机，index还没建立，这个数据是不应该被消费的

3.5.3 写文件failover

如果datanode节点挂了或者其他原因导致我们写文件失败，我们该怎么处理？ 可以重新选择一个其他的可以用的节点进行写入

3.6 Proxy

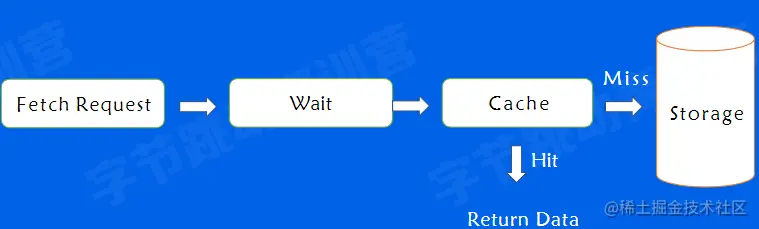

image.png consumer发送一个fetch request，然后会有一个wait流程，这个wait是为了当BMQ的一个topic一直没有数据写入，那么consumer会一直发送fetch，如果consumer过多，server是抗不住的，所以proxy会等待一定时间再返回给用户侧，这样就降低了fetch的请求io次数

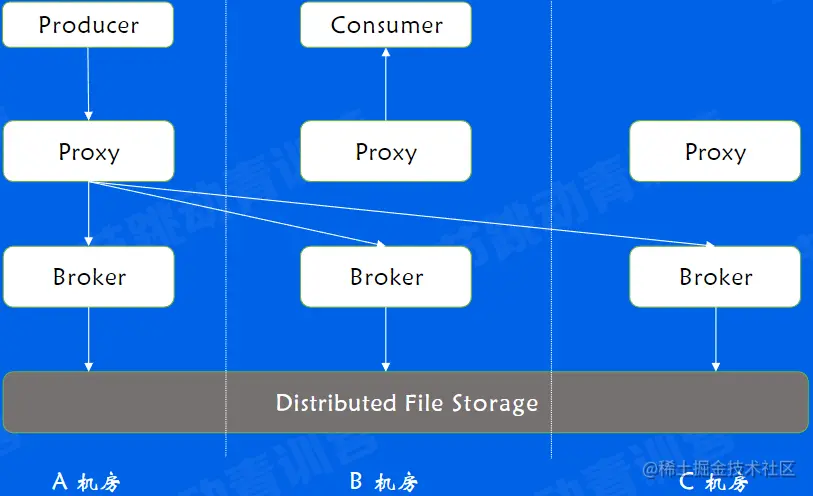

3.7 多机房部署

image.png proxy->broker->hdfs

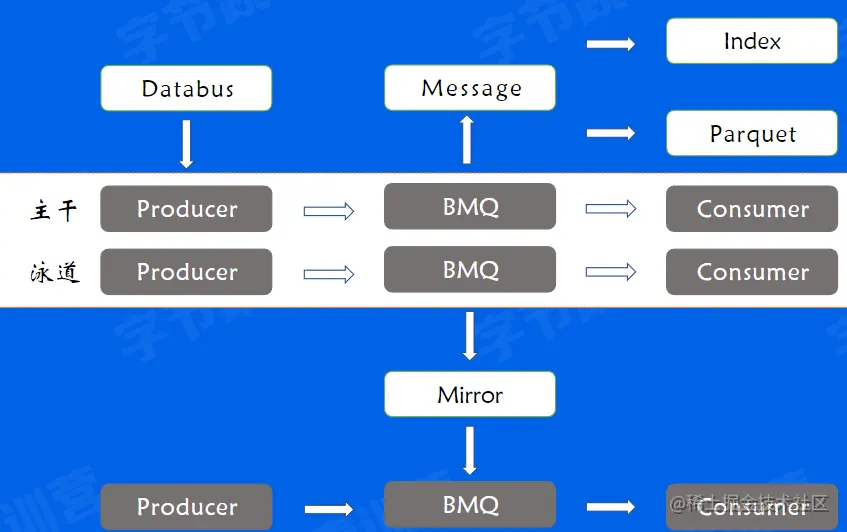

3.8 高级特性


3.8.1 泳道消息

泳道消息的特性是为了满足各种不同的场景的高级特性，特定泳道的消费者只能消费特定泳道的消息，这样就实现了一个隔离的功能，方便测试，并且避免了资源重复创建的问题

3.8.2 Databus

使用原生的SDK会有什么问题？

  1. 客户端配置较为复杂
  2. 不支持动态配置，更改配置需要停掉服务
  3. 对于latency不是很敏感的业务，batch效果不佳，latency是延迟


  1. 简化消息队列客户端的复杂度
  2. 解耦业务与topic
  3. 缓解集群压力，提高吞吐

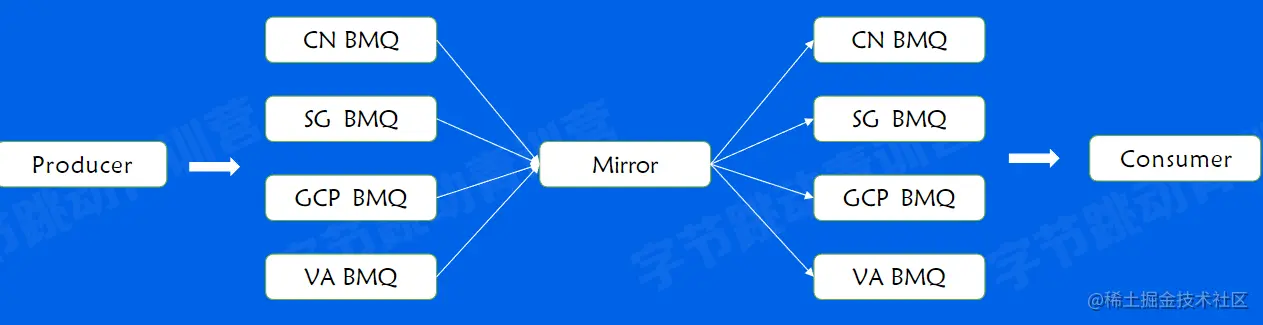

3.8.3 mirror


使用mirror通过最终一致的方式，解决跨region读写问题

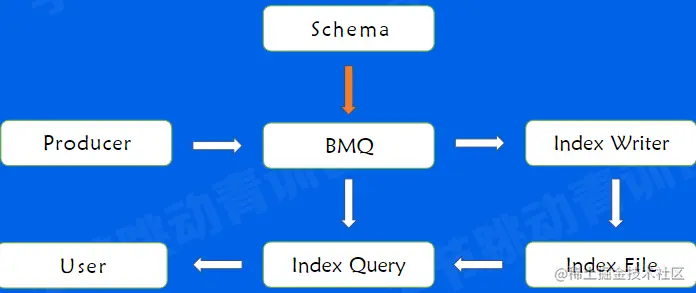

3.8.4 index

如果希望通过写入logid，userid或者其他业务字段进行消息的查询，该怎么办？


直接在BMQ中将数据结构化，配置索引DDL，异步构建索引后，通过index query服务读出数据

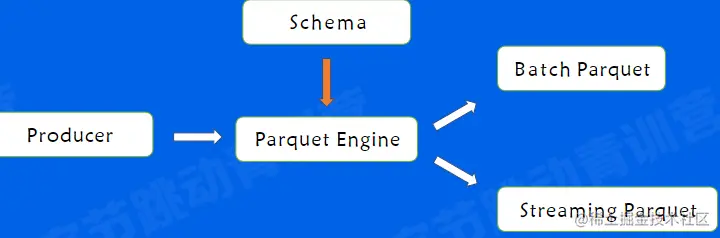

3.8.5 parquet

apache parquet是Hadoop生态圈中一种新型的列式存储格式，它可以兼容Hadoop生态圈中的大多数计算框架，被多种查询引擎支持


直接在BMQ中将数据结构化，通过parquet engine，可以使用不用的方式构建parquet格式文件

04 Rocket MQ

使用场景 针对电商业务，其业务涉及广泛，例如注册、订单、库存、物流等，同时也会涉及许多业务峰值时刻，如秒杀活动，周年庆，定期特惠等

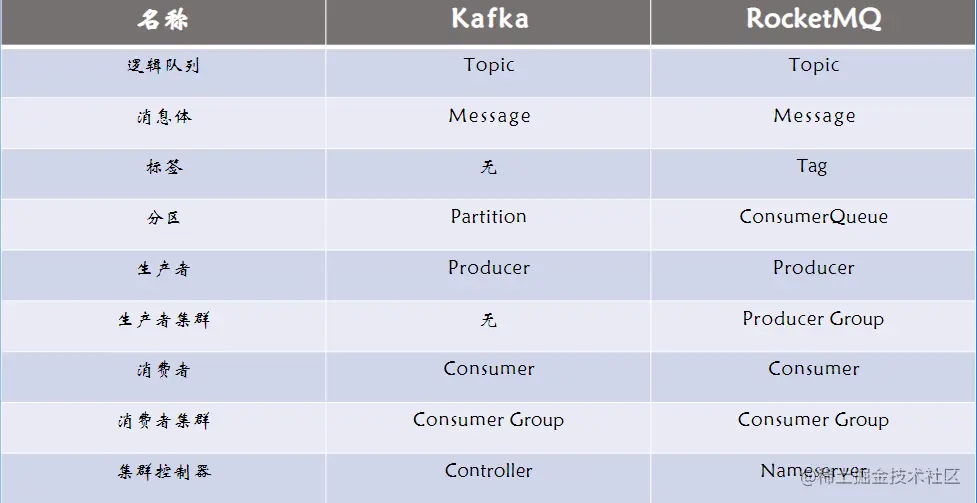

4.1 基本概念

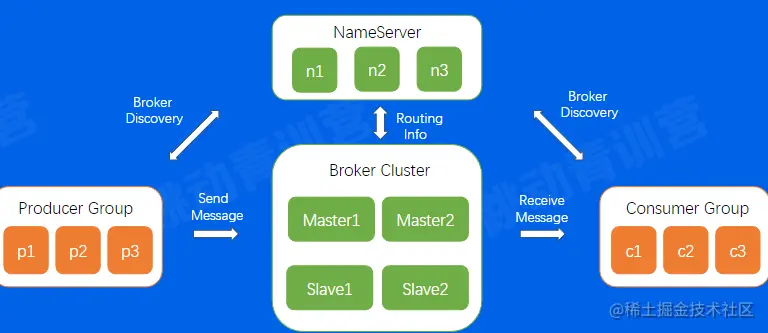

4.2 Rocket MQ架构

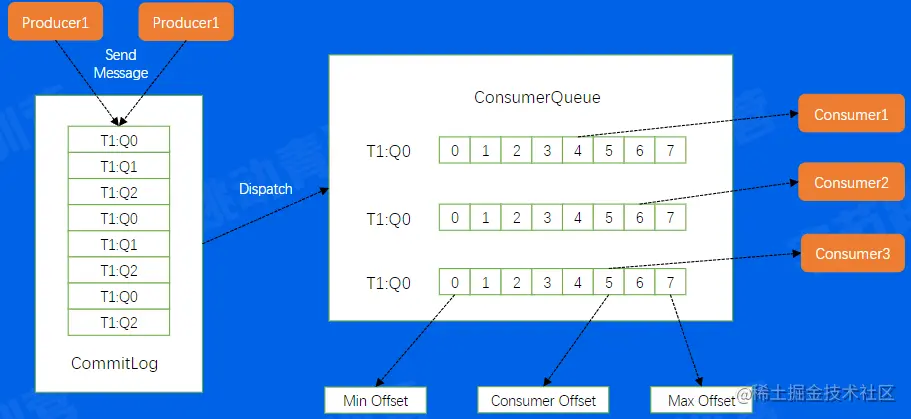

4.3 存储模型

image.png 对于一个broker来说所有的消息都会append到一个commitlog上面，然后按照不同的queue重新dispatch到不同的consumer，这里的qunue里面存储的不是真实的数据，真实的数据只存在commitlog里面，qunue里面只有索引

4.4 高级特性

4.4.1 事务特性

image.png 类似于两阶段提交

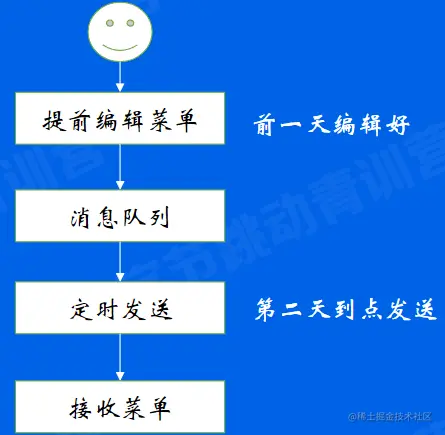

4.4.2 延迟发送

image.png 订餐系统

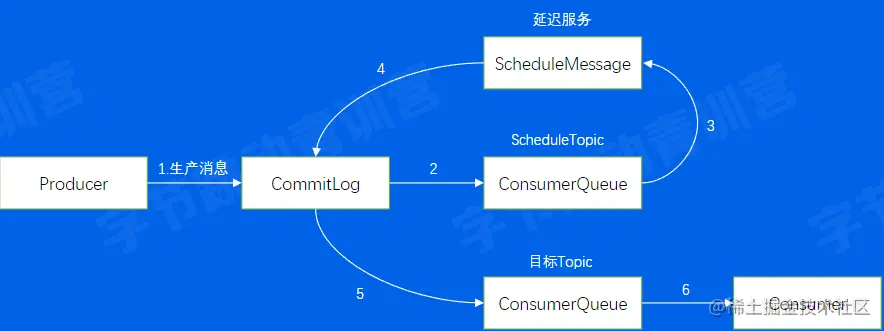

4.4.3 延迟消息

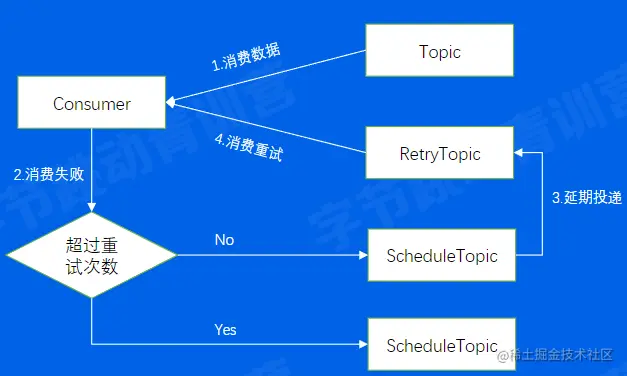

4.4.4 消费重试和死信队列
