一.引言

游戏场景中除了Camera和视野有关外，还有光源，对光源组件不同的配置，就能看见不一样的效果，下面将对光源组件进行详解

二.光源组件细节整理

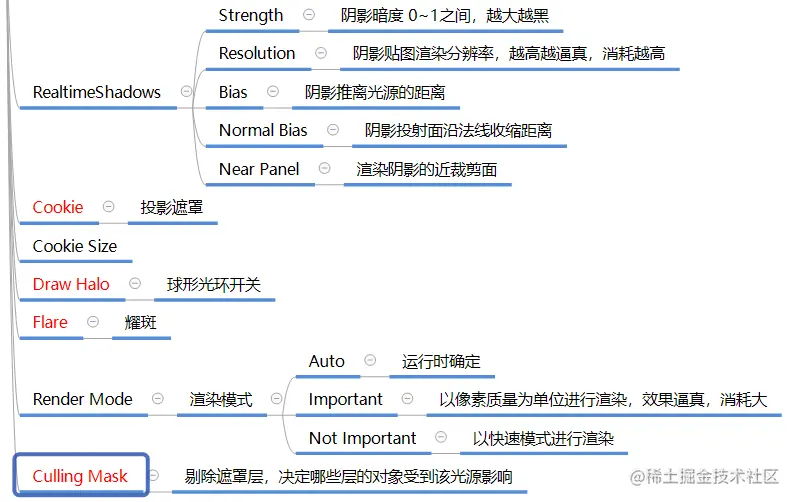

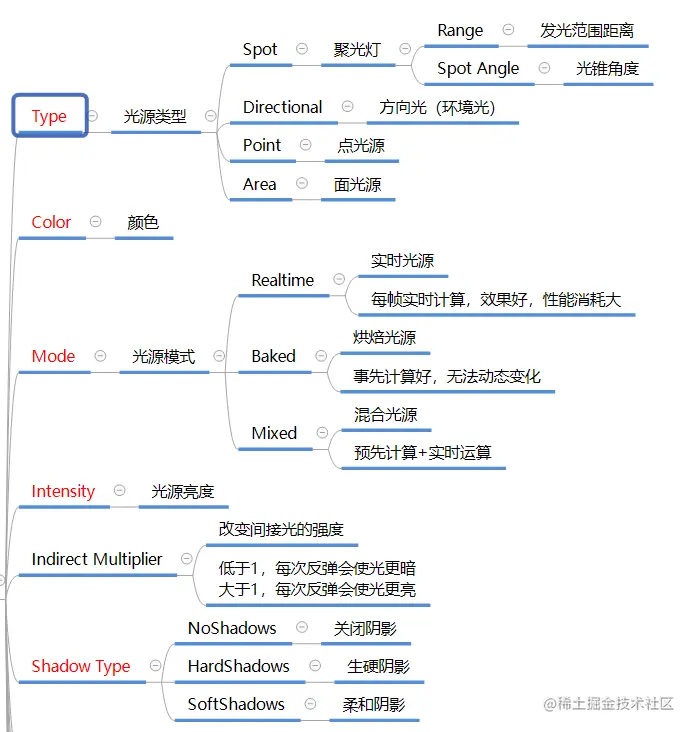

光源参数说明1.png 光源参数说明2.png 总览效果如上图所示，下面根据重要程度分别细说

  1. 导入本文会用到的资源

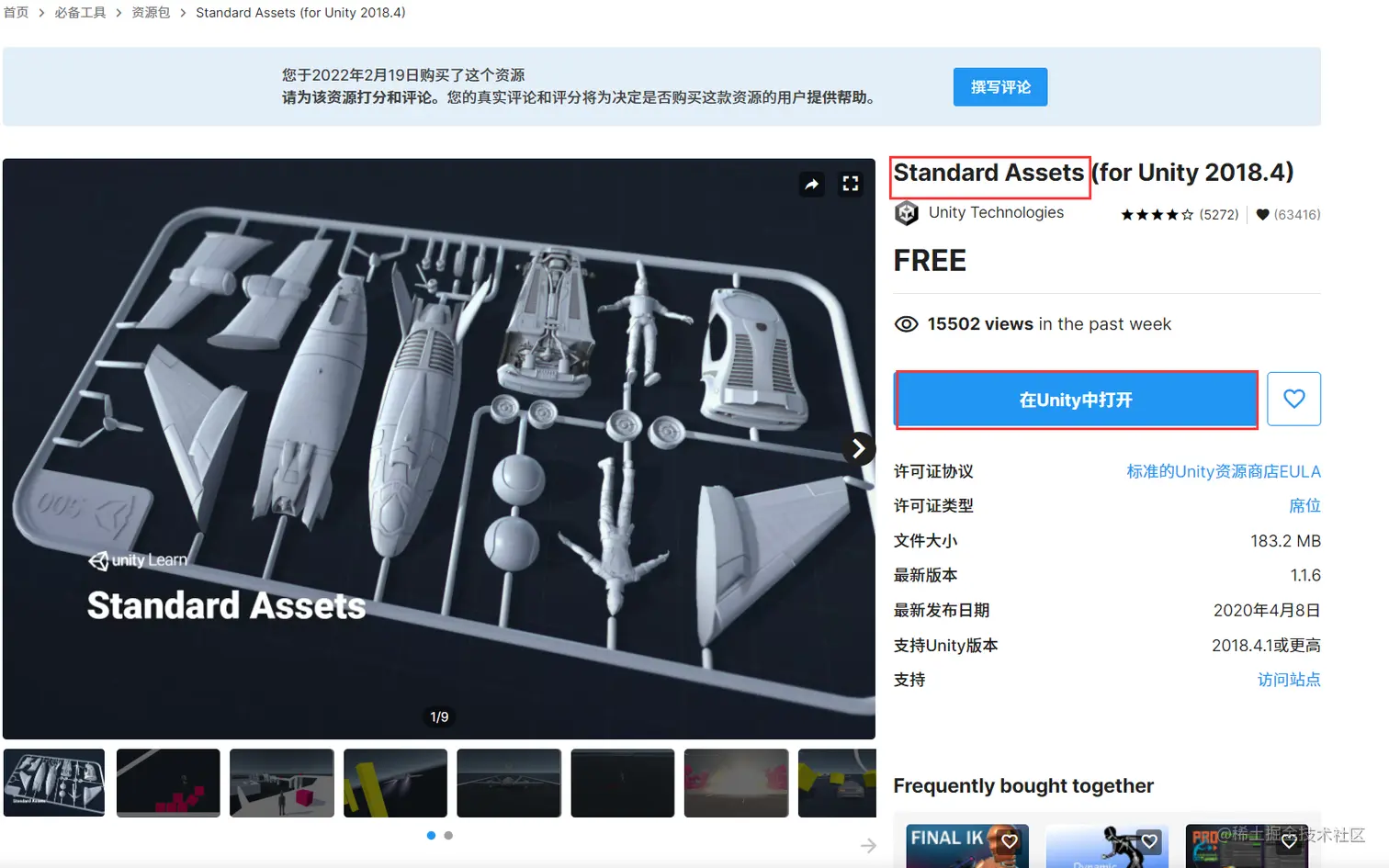

    点击工具栏的Window->Asset Store->搜索Standard Assets image.png
    随后点击在Unity中打开，Unity中会弹出资源列表，下载本次的Standard Assets即可，然后导入Effects目录下的两个Light资源目录，后续会用到
  2. 光源类型(Type)
    不同的光源类型光照效果不同，比如光照范围，轮廓
    • Point：点光源，实际效果像一个灯泡

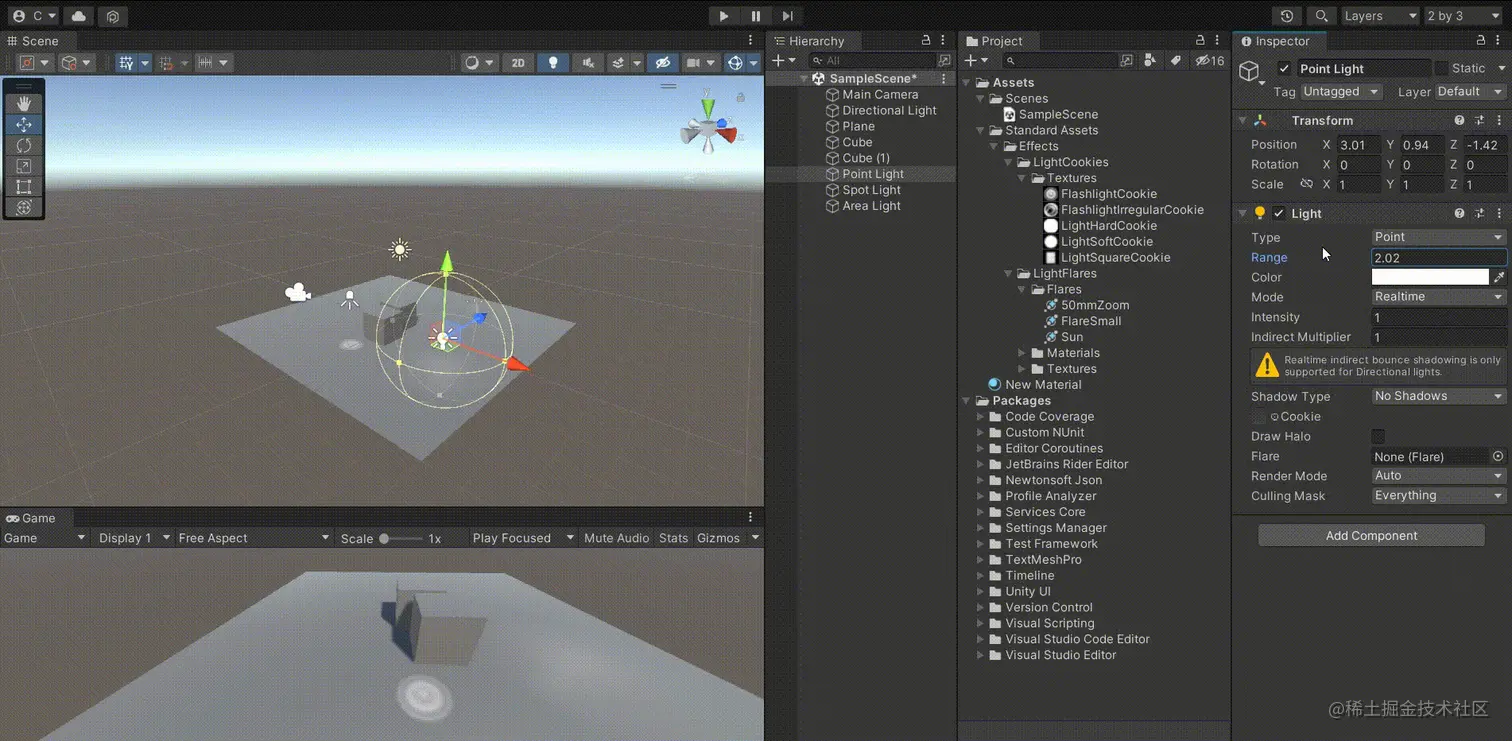

      点光源有一个可调节的属性Range，用于控制光照范围，如下图

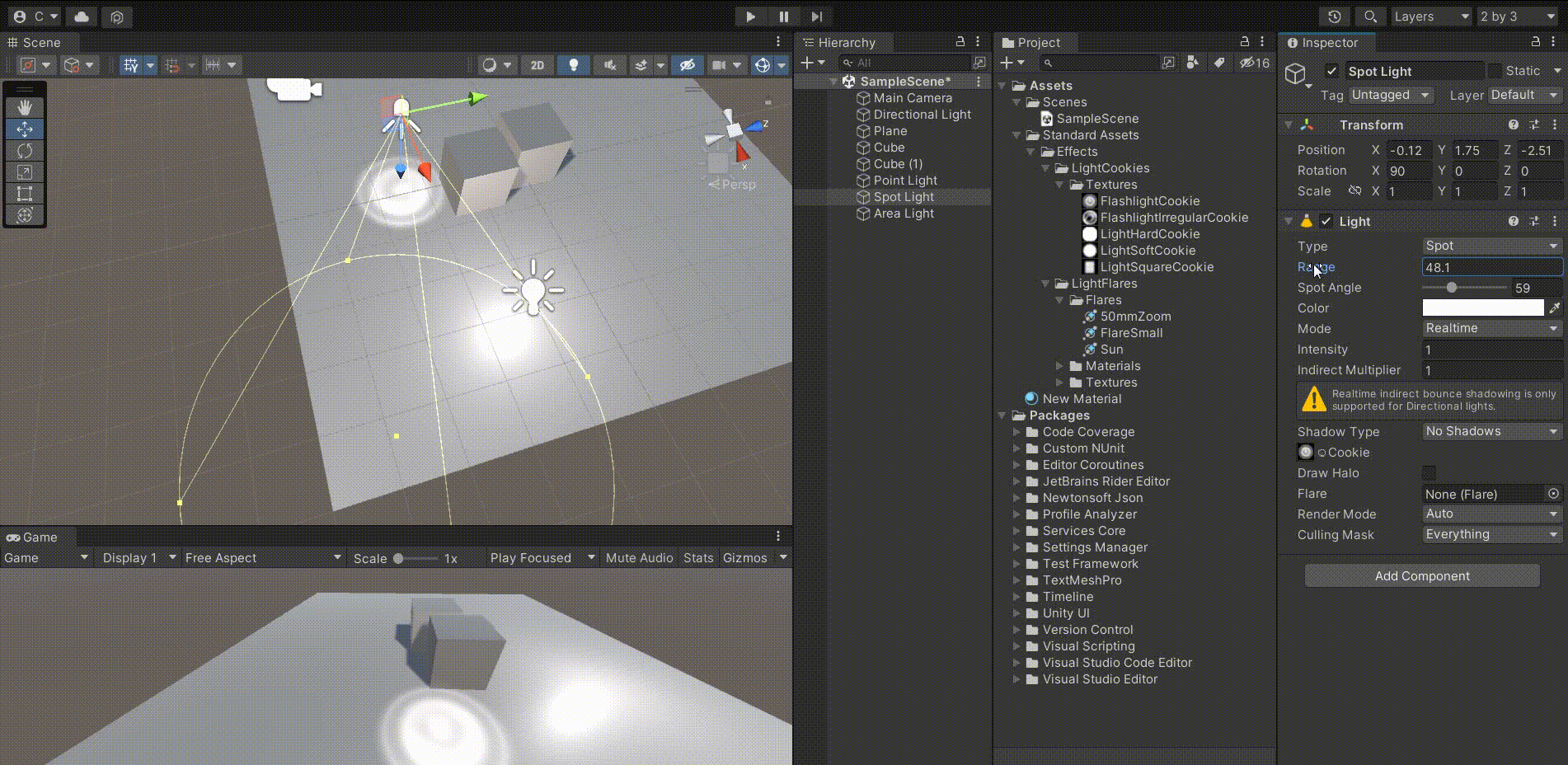

    • Spot：聚光灯，效果类似于一个手电筒的发射状
      1. Range：控制光照范围
      2. Spot Angle：控制光束开口大小 SpotLight_.gif
    • Area：面光源，比较特殊的是它是烘焙状态下有用
      这里解释一下烘焙状态，通常情况下，比如聚光灯，都是实时渲染，就是说移动光源，照射的物体会改变，会重新渲染，比较耗性能，但效果好，如果场景中光源数量很多，并且都是实时渲染，有可能会造成卡顿。而烘焙状态就是一开始就计算好渲染状态，将它"临摹"到一张图片上，然后将这张图片贴到场景中去，那么场景中的物体改变，不会重新进行渲染，从而达到节约性能的目的
    • Directional：方向光，简单理解就是太阳光，自然状态，平行光源
  3. Mode：光源模式
    • Realtime：实时光源，每帧实时计算，效果好，性能消耗大
    • Baked：烘焙光源，事先计算好，无法动态变化(后面会着重介绍)

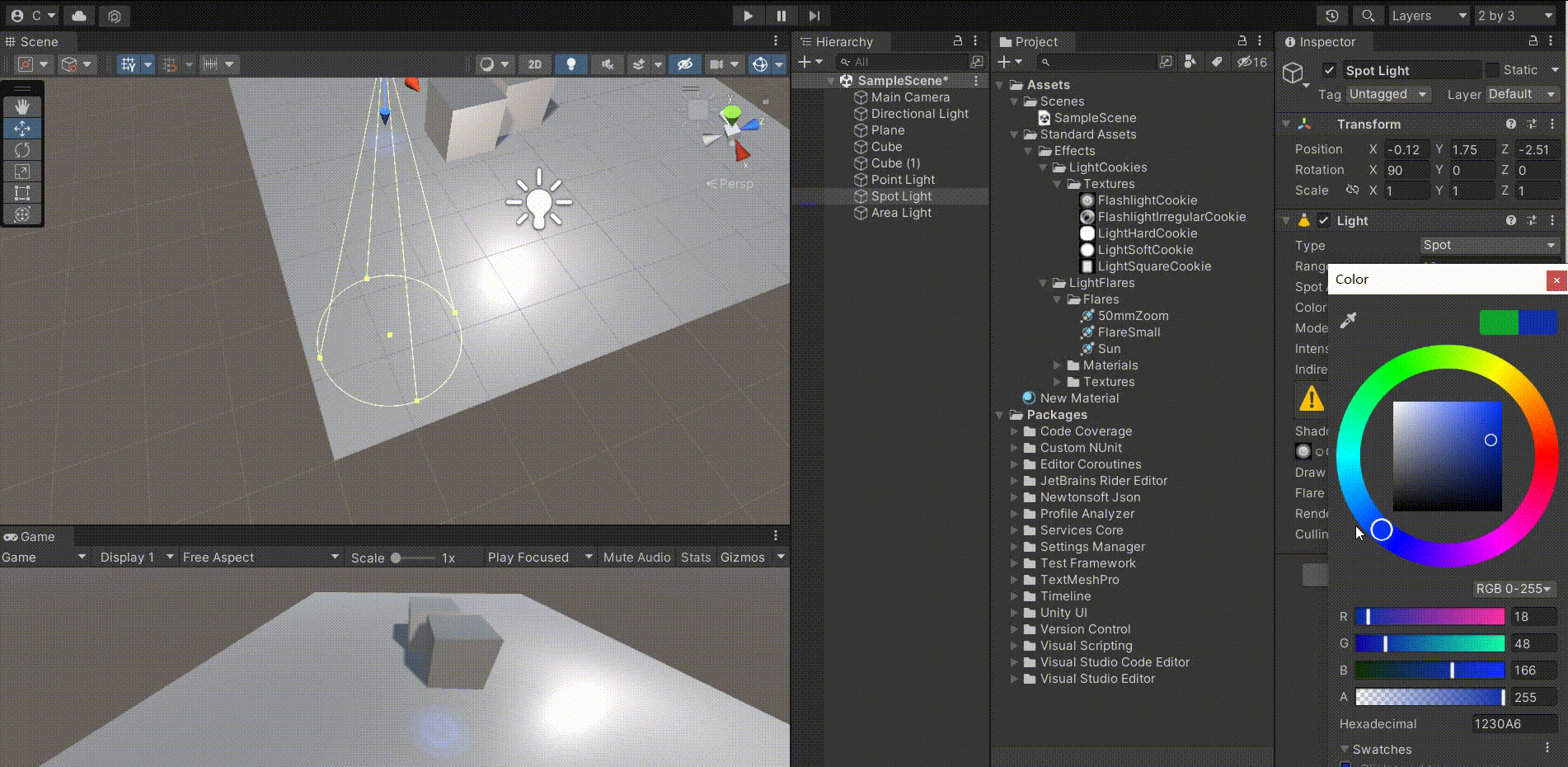

    • Mixed：混合光源，预算计算+实时运算 下面主要展示光的颜色(Color)和光源的亮度(Intensity)的改变 LightModify_.gif

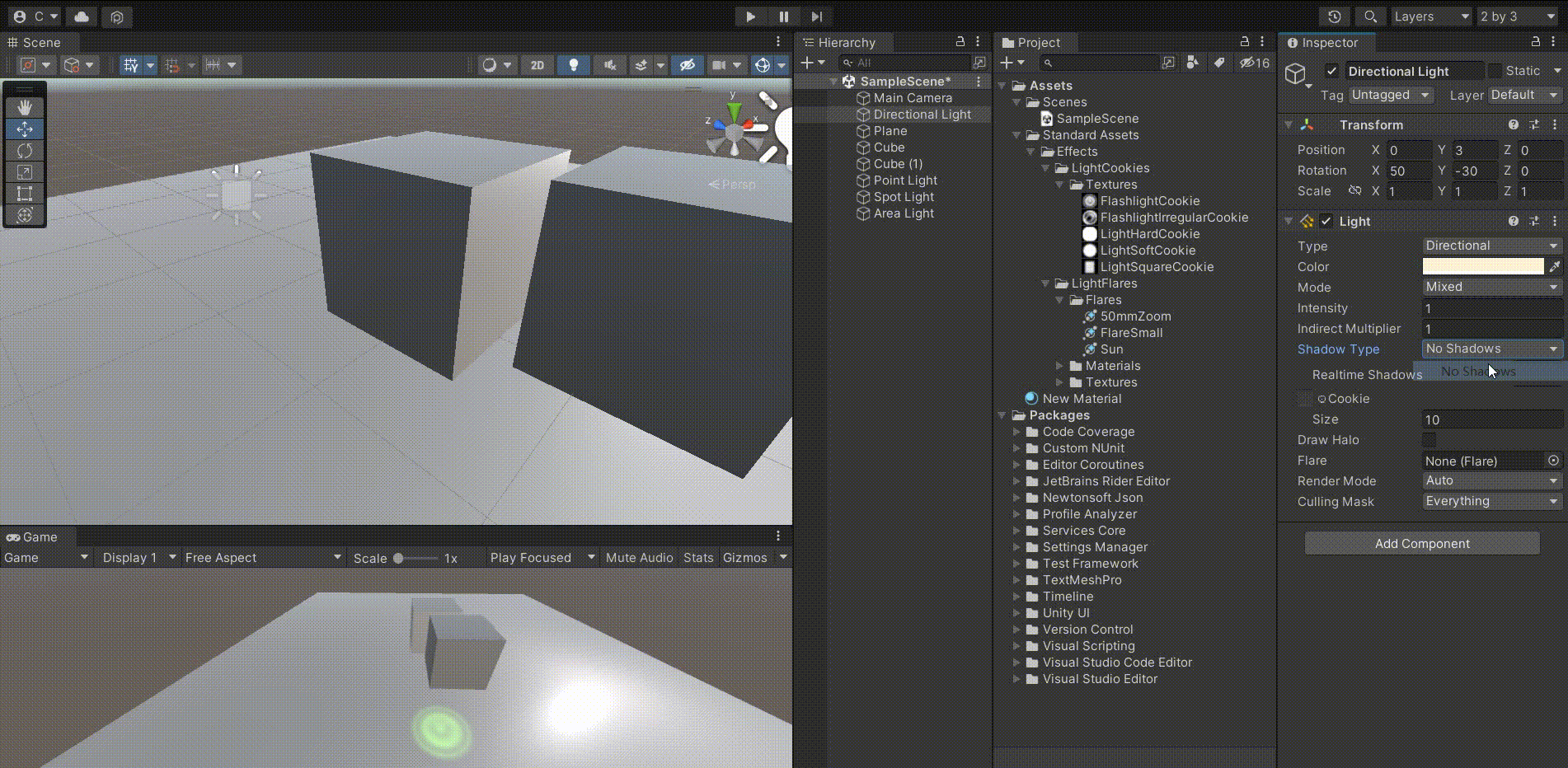

  4. Shadow Type：阴影模式
    • NoShadows：关闭阴影
    • HardShadows：生硬阴影
    • SoftShadows：柔和阴影 性能消耗依次递增，效果如下图： Shadows_.gif

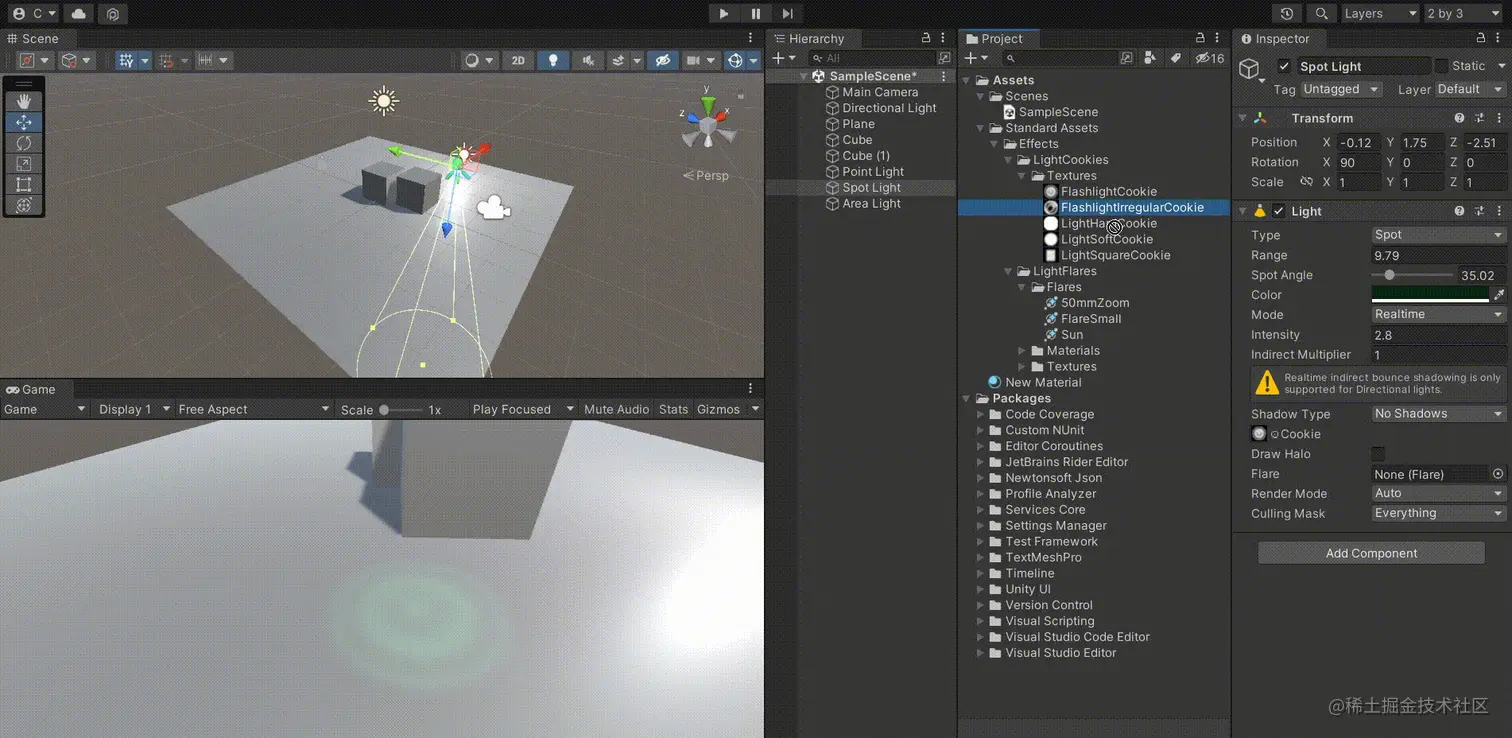

  5. Cookie：投影遮罩，或者说是灯光贴图，投射出一种图案
    可以进行拖拽生效，也可以进行选择 LightCookie_.gif

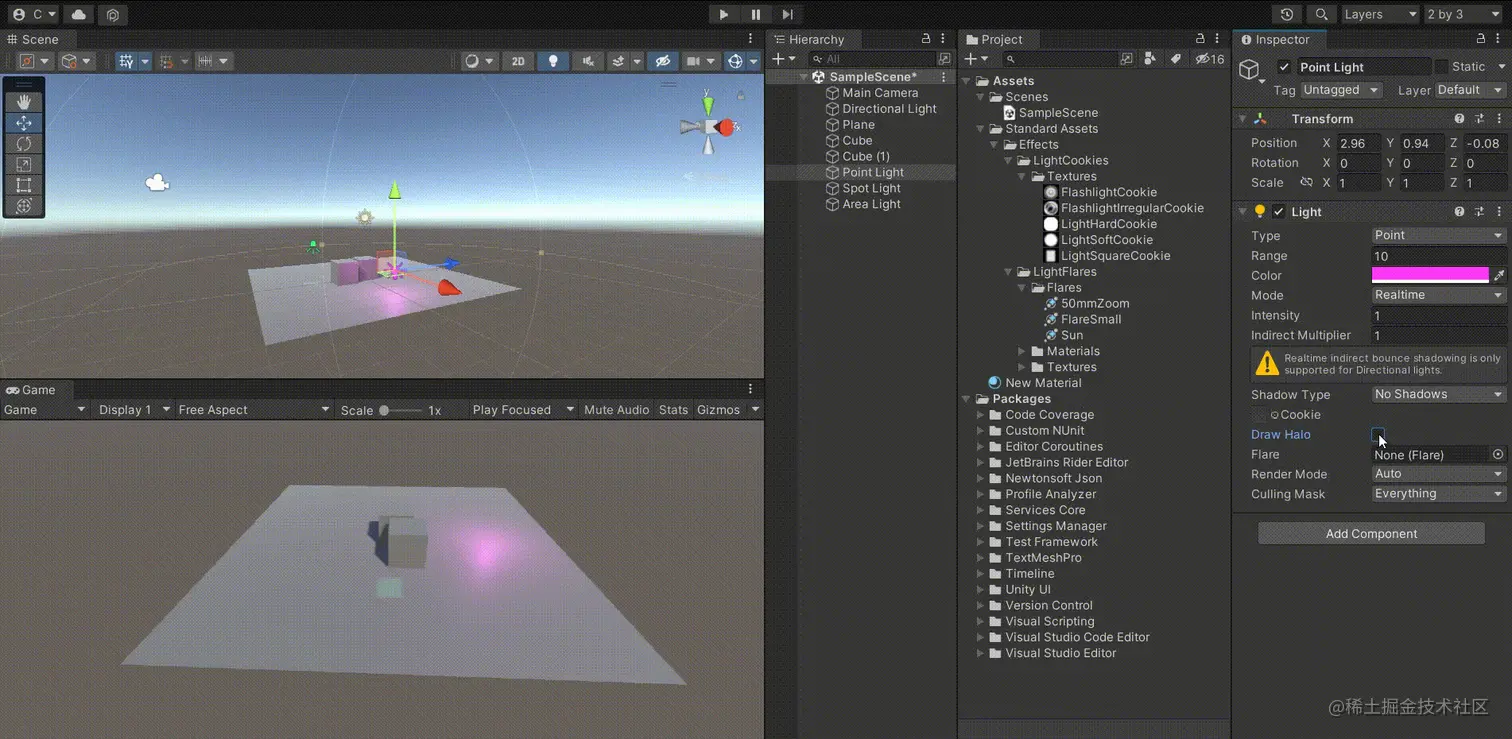

  6. 光晕(Draw Halo)以及耀斑(Flare)效果
    主要针对点光源吧，光晕效果直接勾选即可。耀斑需要搭配一个耀斑资源，前面已经导入过，将其拖入关联即可，此外，耀斑效果要在Game窗口中可见，还需给摄像机加上一个Flare Layer耀斑脚本 LightFlare_ (1).gif
  7. Culling Mask：剔除遮罩层，决定哪些层(Layer)的对象受到该光源的影响，下面通过动图来展示效果，听上去有点抽象
  8. Indirect Multiplier：调节间接光的强度(反射光线)
    • 小于1，每次反射会使光线变暗
    • 大于1，每次反射会使光变亮 一般不用调节，默认1即可

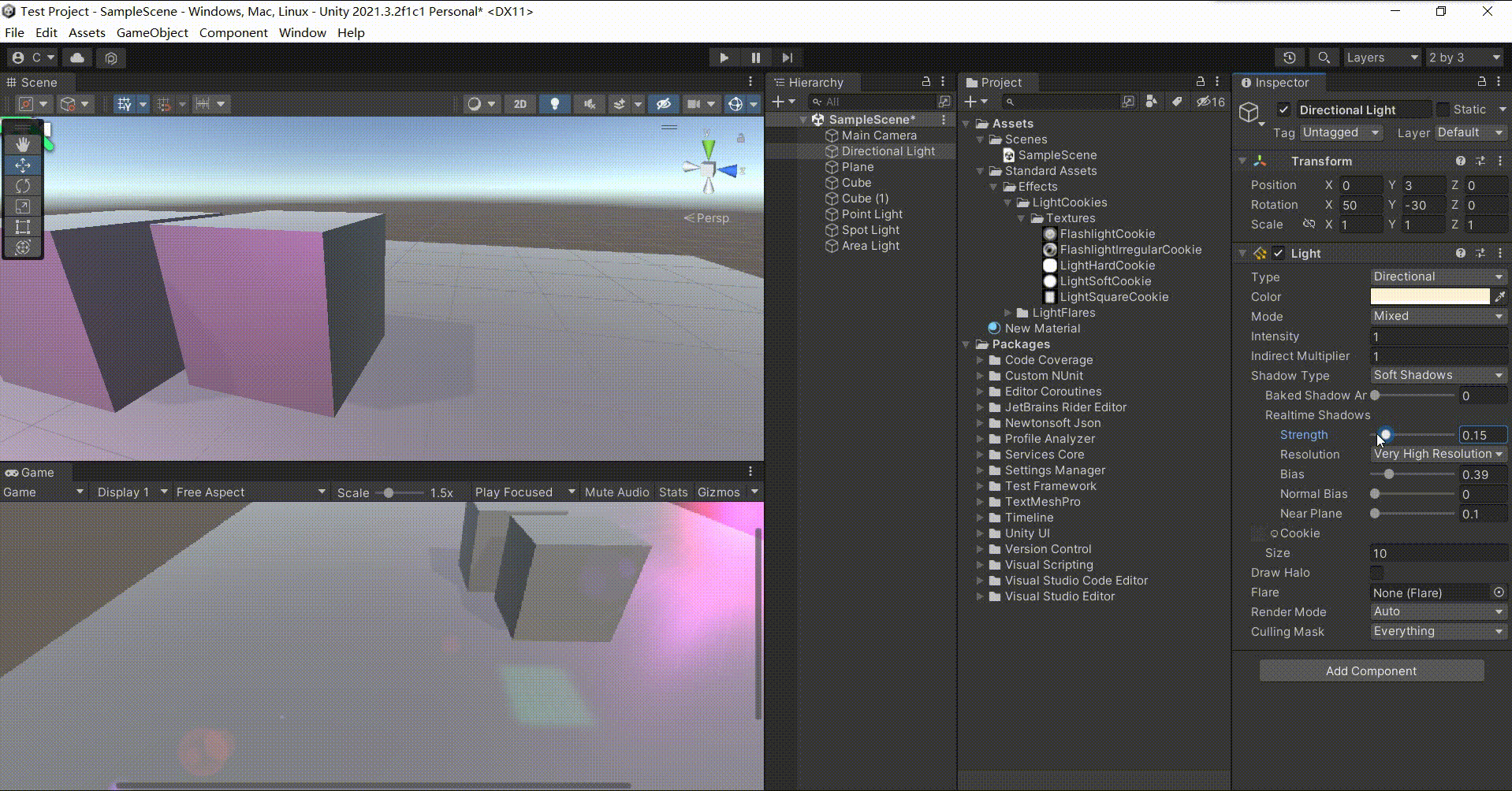

  9. 关于RealtimeShadows：实时阴影效果，这里就不罗列具体调节项了，其中Resolution可以使用Project Settings中的配置，下图中会展示关联，其余看上面的思维导图即可，一般都不会调节 RealtimeShadows_.gif 另外关于Cookie Size只有Direction Light才有，太阳光源一般都不会使用贴图，不然场景会很奇怪，所以这个Size的调节也基本不会使用，Render Mode也只做一个了解，看上面的思维导图即可，知道它有什么内容就行

三.光源面板参数的调节

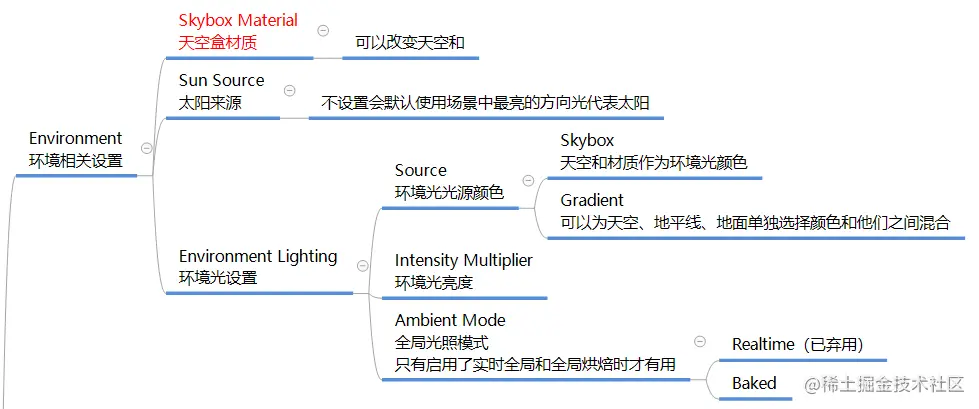

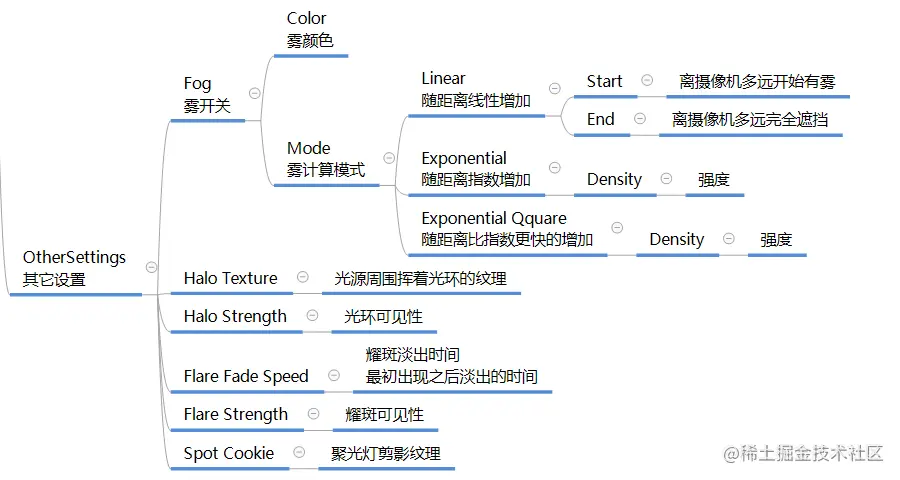

光面板说明1.png 光面板说明2.png 现阶段可能会用到的参数如上图所示，按照如下路径打开光源面板参数

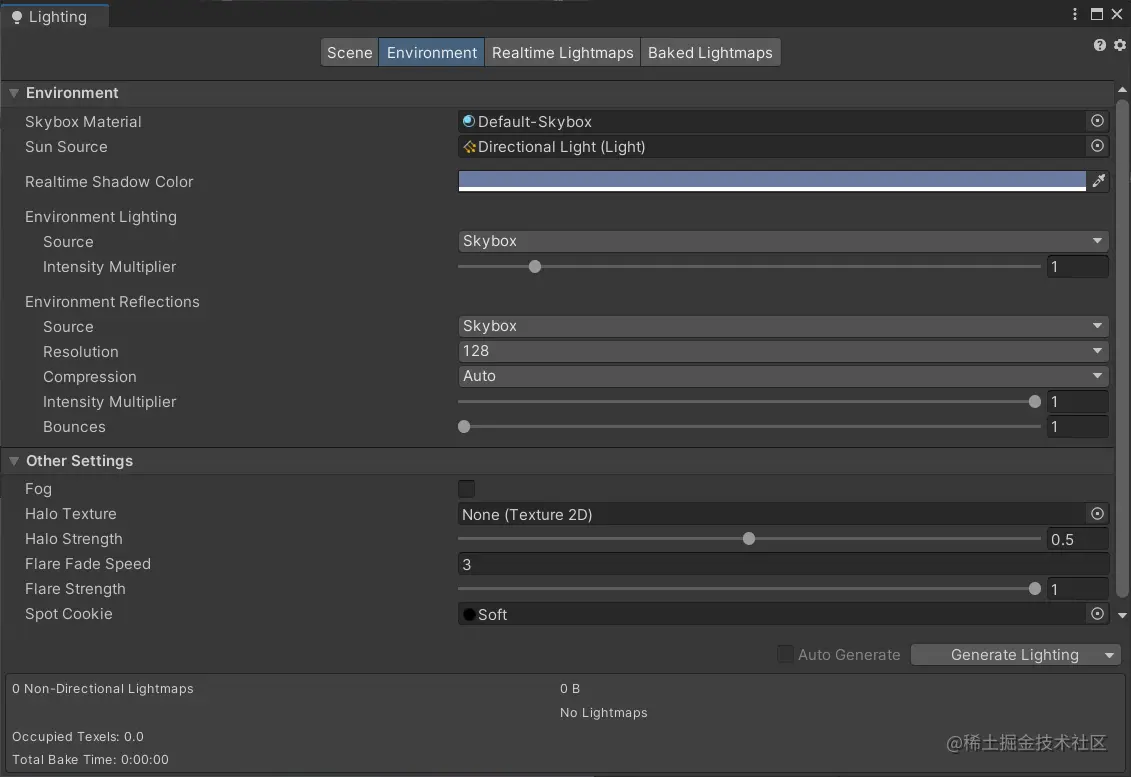

Windows->Rendering->Lighting image.png

  1. 环境Environment相关设置
    • Skybox Material(天空盒材质)：可以改变天空的样式，所谓天空盒其实就是一个6面体，只要给一个6面体指定每一个面的图片样式即可，可以通过新建Material来改变
    • Sun Source(太阳光来源)：如果场景中有多个光源，那么你可以指定一个光源作为太阳光，不指定就会默认使用创建场景时自带的Light
    • Environment Lighting(环境光)：决定环境光和场景中的物体叠加后显示的颜色，通常使用天空盒，不用自己去指定Gradinent，天空、地平线颜色等。环境光强度搭配烘焙模式使用
  2. Other Settings
    • Fog(雾的开光)
      存在雾的颜色以及雾的强度算法两个配置，颜色通常都是灰色的，而雾的强度有三种模式，具体的通过下面的动图来展示效果 Fog_.gif
      开雾很消耗性能，手游一般不会开雾
    • 和Halo有关的两个设置，用于配置光环的形状以及强度
    • 和Flare有关的两个配置，一是用于决定耀斑淡出的时间，而是可见性的设置
    • Spot Cookie用于设置所有探照灯的投影模样，和设置贴图一个道理

四.总结

关于光源组件的配置细节特别多，主要掌握Inspector窗口中的配置详情即可，面板参数暂做了解，目前还剩一个烘焙模式，后面会做介绍
