JVM学习之路(一)JVM内存结构认识

爱吃肉的李同学
78 阅读8分钟

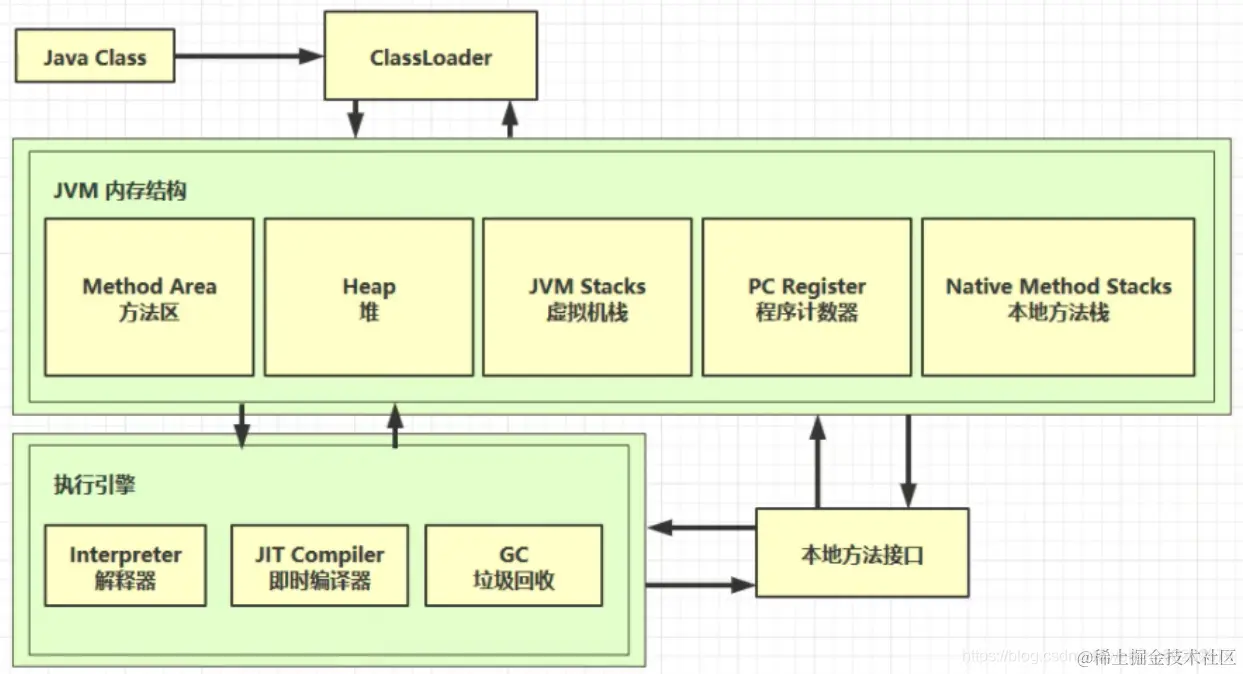

学习路线 20210207155820178.png

一、JVM-程序计数器

作用：

记住下一条JVM指令的执行地址

特点：

  • 线程私有
  • 不会有内存溢出问题

二、JVM-虚拟机栈

定义：

  • 每个线程运行需要的内存空间，称为虚拟机栈
  • 每个栈由多个栈帧（Frame）组成，对应着每次调用方法时所占用的内存
  • 每个线程只能有一个活动栈帧，对应着当前正在执行的方法

栈帧：

每个方法运行时需要的内存，方法参数、局部变量、返回地址

栈和栈帧如何关联？

一个栈由多个栈帧组成，每个方法执行完毕都会弹栈。实行先进后出

问题辨析：

1、垃圾回收是否涉及栈内存 不会，栈内存是方法调用产生的，方法调用结束就会弹栈。

2、栈内存分配的越大越好吗？ 不是的，物理内存是一定的，栈内存越大可以支持的递归调用越多，但是可执行的线程数量越少。

3、方法内的局部变量线程是否安全？ 判断线程是否安全需要知道该变量是否共享，或有其他线程可以对其进行改变。 1、如果方法内部的变量没有逃离方法的作用访问，他就是线程安全的 2、如果局部变量引用了对象，并逃离了方法的访问，就需要考虑安全问题

栈内存溢出

1、栈帧过多、栈帧过大 2、使用第三方类库也有可能造成栈内存溢出 错误信息java.lang.stackOverflowError

线程运行诊断

案例一：cpu 占用过多 解决方法：Linux 环境下运行某些程序的时候，可能导致 CPU 的占用过高，这时需要定位占用 CPU 过高的线程

  • top 命令，查看是哪个进程占用 CPU 过高
  • ps H -eo pid, tid（线程id）, %cpu | grep 刚才通过 top 查到的进程号 通过 ps 命令进一步查看是哪个线程占用 CPU 过高
  • jstack 进程 id 通过查看进程中的线程的 nid ，刚才通过 ps 命令看到的 tid 来对比定位，注意 jstack 查找出的线程 id 是 16 进制的，需要转换。

三、本地方法栈

本地方法提供内存。

四、堆

1）定义

Heap 堆

  • 通过new关键字创建的对象都会被放在堆内存

特点

  • 它是线程共享，堆内存中的对象都需要考虑线程安全问题
  • 有垃圾回收机制

2）堆内存溢出

java.lang.OutofMemoryError ：java heap space. 堆内存溢出
可以使用 -Xmx8m 来指定堆内存大小。

3）堆内存诊断

  1. jps 工具
    查看当前系统中有哪些 java 进程
  2. jmap 工具
    查看堆内存占用情况 jmap - heap 进程id
  3. jconsole 工具
    图形界面的，多功能的监测工具，可以连续监测
  4. jvisualvm 工具

五、方法区

1）定义 Java 虚拟机有一个在所有 Java 虚拟机线程之间共享的方法区域。方法区域类似于用于传统语言的编译代码的存储区域，或者类似于操作系统进程中的“文本”段。它存储每个类的结构，例如运行时常量池、字段和方法数据，以及方法和构造函数的代码，包括特殊方法，用于类和实例初始化以及接口初始化方法区域是在虚拟机启动时创建的。尽管方法区域在逻辑上是堆的一部分，但简单的实现可能不会选择垃圾收集或压缩它。此规范不强制指定方法区的位置或用于管理已编译代码的策略。方法区域可以具有固定的大小，或者可以根据计算的需要进行扩展，并且如果不需要更大的方法区域，则可以收缩。方法区域的内存不需要是连续的！

组成


3）方法区内存溢出

  • 1.8 之前会导致永久代内存溢出

    • 使用 -XX:MaxPermSize=8m 指定永久代内存大小

  • 1.8 之后会导致元空间内存溢出（本地内存）

    • 使用 -XX:MaxMetaspaceSize=8m 指定元空间大小

什么是常量池？字符串常量池。常量池、串池的关系

StringTable
  • 常量池中的字符串仅是符号，只有在被用到时才会转化为对象
  • 利用串池的机制，来避免重复创建字符串对象
  • 字符串变量拼接的原理是StringBuilder
  • 字符串常量拼接的原理是编译器优化
  • 可以使用intern方法，主动将串池中还没有的字符串对象放入串池中

常量池、串池的关系

常量池中的信息都会被加载到运行时常量池，这时字符都是常量池中的符号，还没有变成java对象。使用到该字段是才会懒惰创建到串池，串池是固定大小的

intern方法 1.8
调用字符串对象的 intern 方法，会将该字符串对象尝试放入到串池中。若存在则返回串池中的对象，无论放入是否成功，都会返回串池中的字符串对象。

intern方法 1.6
调用字符串对象的 intern 方法，会将该字符串对象复制一份放入到串池中。若存在则返回串池中的对象，无论放入是否成功，都会返回串池中的字符串对象。

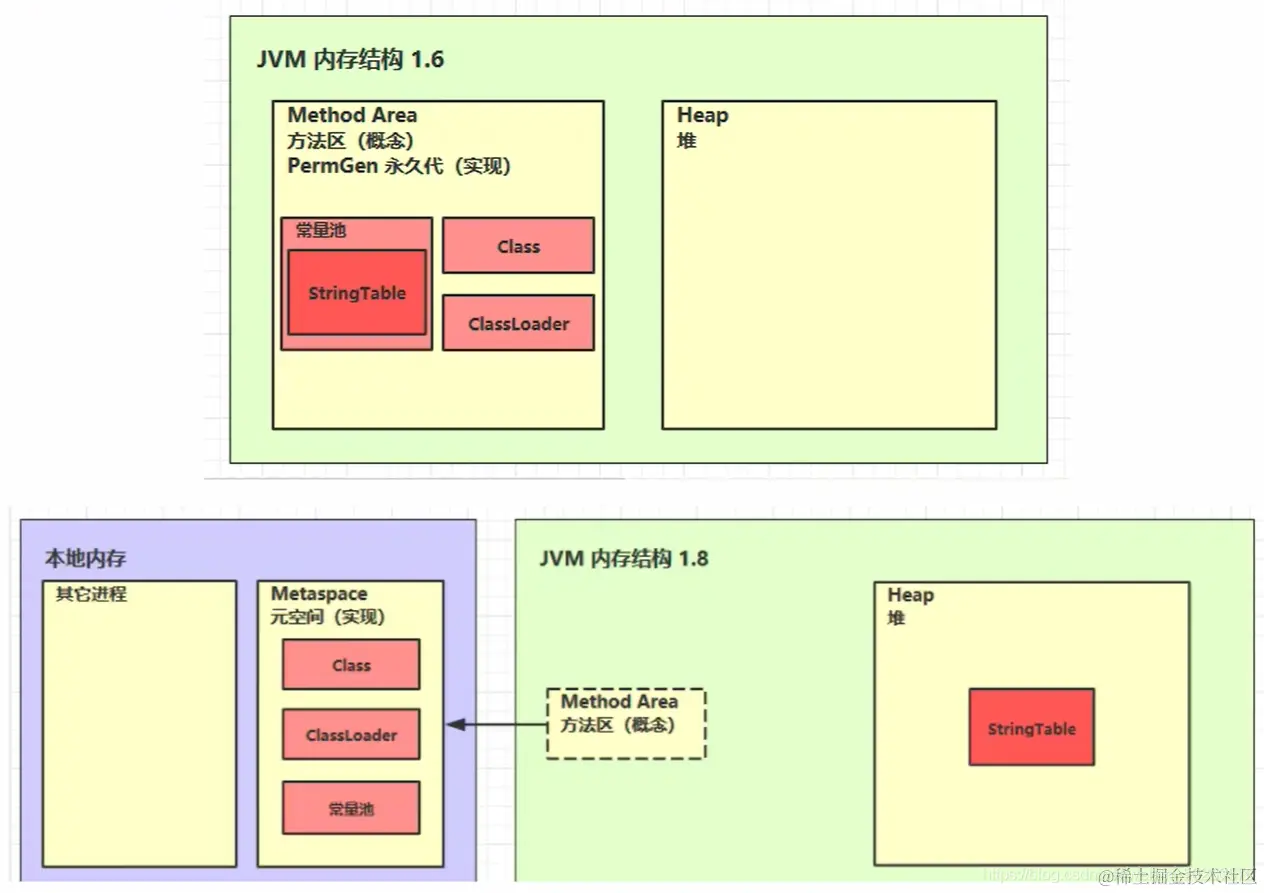

6）StringTable 的位置

jdk1.6 StringTable 位置是在永久代中，1.8 StringTable 位置是在堆中。老年代只有触发FULL GC的时候才能被回收，触发时间晚，导致StringTable回收效率低。堆内存的时候Miner GC就会回收

六、直接内存

1）定义

Direct Memory

  • 常见于 NIO 操作时，用于数据缓冲区
  • 分配回收成本较高，但读写性能高
  • 不受 JVM 内存回收管理

2）使用直接内存的好处

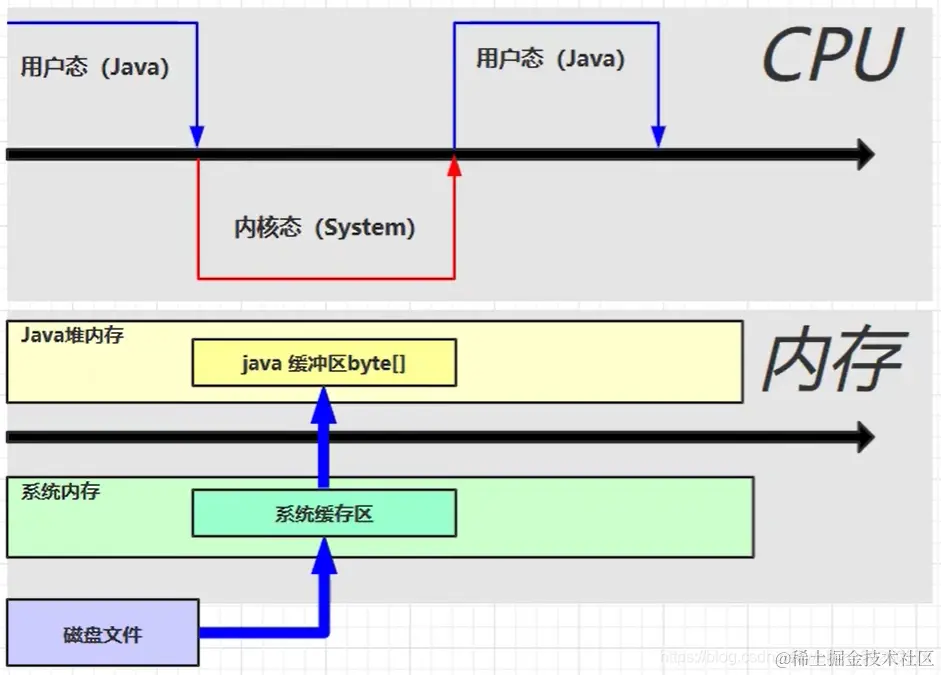

文件读写流程：


因为 java 不能直接操作文件管理，需要切换到内核态，使用本地方法进行操作，然后读取磁盘文件，会在系统内存中创建一个缓冲区，将数据读到系统缓冲区， 然后在将系统缓冲区数据，复制到 java 堆内存中。缺点是数据存储了两份，在系统内存中有一份，java 堆中有一份，造成了不必要的复制。

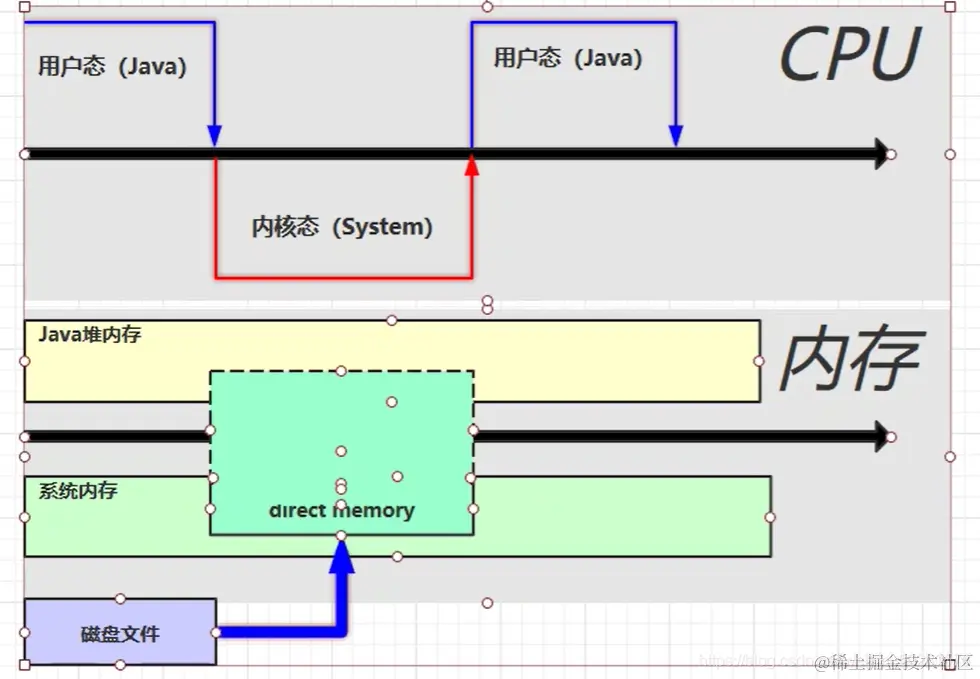

使用了 DirectBuffer 文件读取流程

20210208181022863.png 直接内存是操作系统和 Java 代码都可以访问的一块区域，无需将代码从系统内存复制到 Java 堆内存，从而提高了效率。

3）直接内存回收原理

public class Code_06_DirectMemoryTest {

    public static int _1GB = 1024 * 1024 * 1024;

    public static void main(String[] args) throws IOException, NoSuchFieldException, IllegalAccessException {
//        method();
        method1();
    }

    // 演示 直接内存 是被 unsafe 创建与回收
    private static void method1() throws IOException, NoSuchFieldException, IllegalAccessException {

        Field field = Unsafe.class.getDeclaredField("theUnsafe");
        field.setAccessible(true);
        Unsafe unsafe = (Unsafe)field.get(Unsafe.class);

        long base = unsafe.allocateMemory(_1GB);
        unsafe.setMemory(base,_1GB, (byte)0);
        System.in.read();

        unsafe.freeMemory(base);
        System.in.read();
    }

    // 演示 直接内存被 释放
    private static void method() throws IOException {
        ByteBuffer byteBuffer = ByteBuffer.allocateDirect(_1GB);
        System.out.println("分配完毕");
        System.in.read();
        System.out.println("开始释放");
        byteBuffer = null;
        System.gc(); // 手动 gc
        System.in.read();
    }

}

直接内存的回收不是通过 JVM 的垃圾回收来释放的，而是通过unsafe.freeMemory 来手动释放。 第一步：allocateDirect 的实现

public static ByteBuffer allocateDirect(int capacity) {
    return new DirectByteBuffer(capacity);
}

底层是创建了一个 DirectByteBuffer 对象。 第二步：DirectByteBuffer 类

DirectByteBuffer(int cap) {   // package-private

    super(-1, 0, cap, cap);
    boolean pa = VM.isDirectMemoryPageAligned();
    int ps = Bits.pageSize();
    long size = Math.max(1L, (long)cap + (pa ? ps : 0));
    Bits.reserveMemory(size, cap);

    long base = 0;
    try {
        base = unsafe.allocateMemory(size); // 申请内存
    } catch (OutOfMemoryError x) {
        Bits.unreserveMemory(size, cap);
        throw x;
    }
    unsafe.setMemory(base, size, (byte) 0);
    if (pa && (base % ps != 0)) {
        // Round up to page boundary
        address = base + ps - (base & (ps - 1));
    } else {
        address = base;
    }

  cleaner = Cleaner.create(this, new Deallocator(base, size, cap)); // 通过虚引用，来实现直接内存的释放，this为虚引用的实际对象, 第二个参数是一个回调，实现了 runnable 接口，run 方法中通过 unsafe 释放内存。
    att = null;

这里调用了一个 Cleaner 的 create 方法，且后台线程还会对虚引用的对象监测，如果虚引用的实际对象（这里是 DirectByteBuffer ）被回收以后，就会调用 Cleaner 的 clean 方法，来清除直接内存中占用的内存。

 public void clean() {
        if (remove(this)) {
            try {
            // 都用函数的 run 方法, 释放内存
                this.thunk.run();
            } catch (final Throwable var2) {
                AccessController.doPrivileged(new PrivilegedAction<Void>() {
                    public Void run() {
                        if (System.err != null) {
                            (new Error("Cleaner terminated abnormally", var2)).printStackTrace();
                        }

                        System.exit(1);
                        return null;
                    }
                });
            }

        }
    }

可以看到关键的一行代码， this.thunk.run()，thunk 是 Runnable 对象。run 方法就是回调 Deallocator 中的 run 方法，


	public void run() {
            if (address == 0) {
                // Paranoia
                return;
            }
            // 释放内存
            unsafe.freeMemory(address);
            address = 0;
            Bits.unreserveMemory(size, capacity);
        }

直接内存的回收机制总结

使用了 Unsafe 类来完成直接内存的分配回收，回收需要主动调用freeMemory 方法 ByteBuffer 的实现内部使用了 Cleaner（虚引用）来检测 ByteBuffer 。一旦ByteBuffer 被垃圾回收，那么会由 ReferenceHandler（守护线程） 来调用 Cleaner 的 clean 方法调用 freeMemory 来释放内存 注意：

/**
     * -XX:+DisableExplicitGC 显示的
     */
    private static void method() throws IOException {
        ByteBuffer byteBuffer = ByteBuffer.allocateDirect(_1GB);
        System.out.println("分配完毕");
        System.in.read();
        System.out.println("开始释放");
        byteBuffer = null;
        System.gc(); // 手动 gc 失效
        System.in.read();
    }

一般用 jvm 调优时，会加上下面的参数：

-XX:+DisableExplicitGC  // 静止显示的 GC

意思就是禁止我们手动的 GC，比如手动 System.gc() 无效，它是一种 full gc，会回收新生代、老年代，会造成程序执行的时间比较长。所以我们就通过 unsafe 对象调用 freeMemory 的方式释放内存。
