技能梳理4@NODEMCU+NFC+串口屏+获取在线时间+排序

学生使用NFC打卡，显示在屏幕上，显示前十名的名字，每天显示两次；有个按键，一按就可以显示每个人一周前十名的总次数

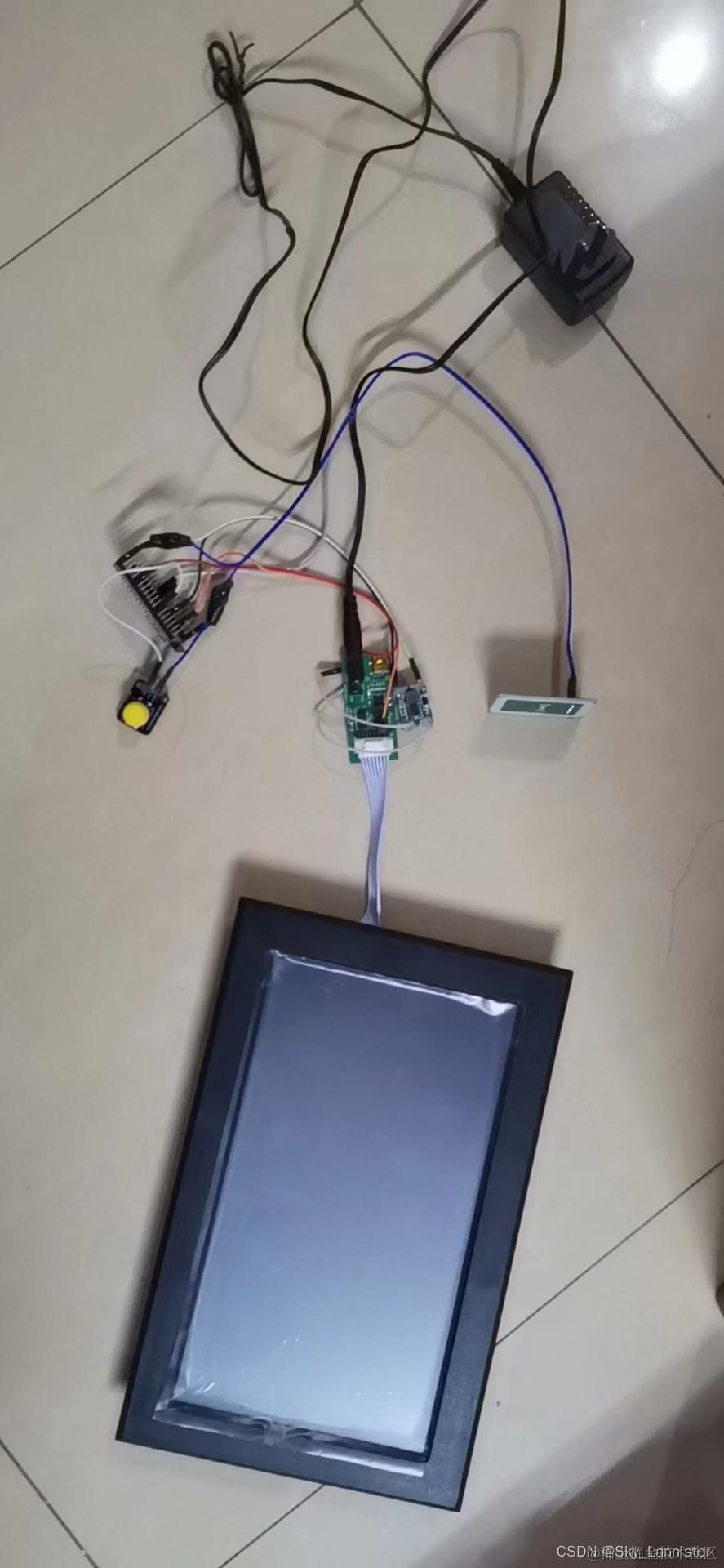

1、项目简介

2、实现逻辑

#NFC检测到id卡，将卡号通过串口传送给mcu
#mcu获取卡号的最后一位做为识别人的标志，列一个数组将卡号最后一位和真人对应起来
#nodemcu正常联网成功会进行指示灯闪烁
#nodemcu一段时间连不上网会重启
#人员刷卡时间为上午和下午某个时间段，超出这个时间认为迟到，超出时间的或者不在打卡前十名的不显示在屏幕上
#串口屏上有10个位置，正常情况为空，在时间段内有人打卡就显示人名，超出时间段，会在屏幕右下角显示这个人迟到，屏幕人名会在上午和下午统计前清除上一次状态
#有一个按键，按键按下显示周排名前十的人名，并进行次数多少排序以及将进前十的次数显示出来，在周日的某个时间清零
#再次按显示周排名按键，重新显示当日某时间段进前十的人名

3、应用场景

#学生打卡
#nfc签到

4、核心代码梳理

uint8_t *data_nfc = (uint8_t *) malloc(50);

uint8_t stu_nums_t[STU_SUB] = {
    0xF0, 0x05, 0x21, 0x20, 0xBB, 0x4F, 0x70, 0xE9, 0x25,
    0xEF, 0x64, 0xD4, 0xDF, 0x0F, 0xFC, 0xED, 0x23, 0x98,
    0x68, 0x0A, 0x4B, 0x3B, 0x1B, 0xCC, 0x47, 0xE8, 0x77,
    0x71, 0xC1, 0xE3, 0x9F, 0xF2, 0x7A, 0x1A, 0x8E, 0x10,
    0x2E, 0xDE, 0x7B, 0x63, 0xB2, 0xE7, 0xC7, 0xE2, 0xAD,
    0x09, 0xF8, 0x8D, 0x08, 0x1E, 0x33, 0xBC, 0x4D, 0x61,
    0x3C, 0x86, 0x2A
};
/wifi&time///
const char *ssid = "fei";//WIFI
const char *password = "0123456789";//WIFI密码  0123456789

const char* ntpServer = "pool.ntp.org";
const long  gmtOffset_sec = 8*3600;//这里采用UTC计时，中国为东八区，就是 8*60*60
const int   daylightOffset_sec = 0;//同上

void printLocalTime()
{
  struct tm timeinfo;
  if(!getLocalTime(&timeinfo)){
    Serial.println("Failed to obtain time");
    return;
  }
  Serial.println(&timeinfo, "%A, %B %d %Y %H:%M:%S");
}

void setup(void)
{

    //USART
    Serial.begin(115200);
    Serial2.begin(9600);  //io16 rx - tx;  io17 tx - rx;  Serial1 rx fail

    pinMode(LED_BUILTIN, OUTPUT);

    pinMode(KEY1, INPUT);
    pinMode(KEY1, INPUT_PULLUP);


    Serial.print("START");
    Serial2.print("START");

    WiFi.begin(ssid, password);//连接到网络

    while (WiFi.status() != WL_CONNECTED) {//等待网络连接成功
        delay(500);
        Serial.print(".");
        if(rst_num++ > 20)//10s没连上就重启
        {
          esp_restart();
        }
    }

    Serial.println("");
    Serial.println("WiFi connected");
    Serial.print("IP address: ");
    Serial.println(WiFi.localIP());//打印模块IP

    //init and get the time
    configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);
    printLocalTime();

    for(uint8_t i=0; i<10; i++)
    {
        stus_early_day[i] = 0xff;
    }

}

void loop(void)
{
    //led///
    digitalWrite(LED_BUILTIN, HIGH);
    delay(100);
    digitalWrite(LED_BUILTIN, LOW);
    delay(100);




  //check///
    check = digitalRead(KEY1);
    if(check == 0)
    {
        delay(100);
        check = digitalRead(KEY1);
        while(!check) //wait
        {
            check = digitalRead(KEY1);
            delay(100);
        }

        check_flag = !check_flag;
        //Serial.printf("KEY: %d\r\n",check_flag);

        if(check_flag) //查看周排名
        {
            uint8_t b[STU_SUB];
            for(uint8_t i=0; i<STU_SUB; i++)    //变量i代表比较的趟数
            {
                b[i] = i;
            }
            //前十次数排序   57个数中找到最大的10个数对应的下标
            for(uint8_t i=1; i<STU_SUB; i++)    //变量i代表比较的趟数
            {
                for(uint8_t j=0; j<STU_SUB-i; j++)    //变最j代表每趟两两比较的次数
                {
                    if(stus_sub_num[b[j]] < stus_sub_num[b[j+1]])
                    {
                        uint8_t t = b[j];    //利用中间变量实现两值互换
                        b[j] = b[j+1];
                        b[j+1] = t;
                    }
                }
            }

            for(uint8_t i=0; i<10; i++)   //获取周排名前十的学生序号，一次没进过就不显示了
            {
              if(stus_sub_num[b[i]] == 0)
              {
                  break;
              }
              stus_early_wek[i] = b[i];
            }


            //显示前十及前十对应的次数
            for(uint8_t i=0; i<10; i++)
            {
                //stus_early_wek[i]
                //stus_sub_num[stus_early_wek[i]]
                delay(50);
                tx_data[5] = i+1;
                tx_data[7] = stus_early_day[i];
                for(uint8_t j=0; j<8; j++)   //显示人名
                {
                    Serial.printf("%c", tx_data[j]);
                }

                delay(50);
                tx_data[5] = i+16;
                if(tx_data[7] == 58)
                 tx_data[7] = 0;
                else  tx_data[7] = stus_sub_num[stus_early_wek[i]];

                for(uint8_t j=0; j<8; j++)   //显示排名
                {
                    Serial.printf("%c", tx_data[j]);
                }
                //Serial.printf("studen %d weed nums is :%d\r\n", stus_early_wek[i], stus_sub_num[stus_early_wek[i]]);
            }
        }
        else//恢复日常显示
        {
            for(uint8_t i=0; i<10; i++)
            {
                //显示前十
                delay(50);
                tx_data[5] = i+1;
                tx_data[7] = stus_early_day[i];
                for(uint8_t j=0; j<8; j++)   //显示人名
                {
                    Serial.printf("%c", tx_data[j]);
                }

                delay(50);
                tx_data[5] = i+16;
                tx_data[7] = 0;

                for(uint8_t j=0; j<8; j++)   //显示排名
                {
                    Serial.printf("%c", tx_data[j]);
                }

            }
        }
    }


//receive nfc///
    int len = Serial2.readBytes(data_nfc, 50);  //04 0C 02 20 00 04 00 31    04 0C 02 20 00 04 00 01


    //get time///
    struct tm timeinfo;
    if(!getLocalTime(&timeinfo)){
    Serial.println("Failed to obtain time");
    }

    if((timeinfo.tm_hour == 21) && (timeinfo.tm_min >= 0) && (timeinfo.tm_min <= 39)) //6:35- 6:41
    {
        //check_flag = 0;
        //显示前十名 并记录
        if(len > 0)
        {
            if((data_nfc[0] == 0x04) && (data_nfc[1] == 0x0C))
            {
                //判断是否已经刷过卡  stus_early_day[10]
                uint8_t card_d = 0;
                uint8_t stu_num = STU_SUB + 1;
                for(uint8_t i=0; i<STU_SUB; i++)
                {
                    if(stu_nums_t[i] == data_nfc[11])
                    {
                        stu_num = i;
                        break;
                    }
                }

                for(uint8_t i=0; i<10; i++)
                {
                  if(stus_early_day[i] == stu_num)
                      card_d = 1;
                }

                //记录
                if(!card_d)
                {
                    if(name_add < 10)
                    {
                        stus_early_day[name_add++] = stu_num;
                        stus_sub_num[stu_num] ++;//周前十次数加一

                        //Serial.printf("studen`s weed num is :%d\r\n", stus_sub_num[stu_num]);
                    }
                }
                //显示
                for(uint8_t i=0; i<10; i++)
                {
                    delay(50);
                    //显示前十
                    //Serial.printf("studen`s name is :%d\r\n", stus_early_day[i]);
                    tx_data[5] = i+1;
                    tx_data[7] = stus_early_day[i];
                    for(uint8_t j=0; j<8; j++)   //显示人名
                    {
                        Serial.printf("%c", tx_data[j]);
                    }
                }
            }
        }
    }
    else if((timeinfo.tm_hour == 21) && (timeinfo.tm_min >= 40) && (timeinfo.tm_min <= 58)) //13:30- 13:38
    {
        //check_flag = 0;
        //显示前十名 并记录
        if(len > 0)
        {
            if((data_nfc[0] == 0x04) && (data_nfc[1] == 0x0C))
            {
                //判断是否已经刷过卡  stus_early_day[10]
                uint8_t card_d = 0;
                uint8_t stu_num = STU_SUB + 1;
                for(uint8_t i=0; i<STU_SUB; i++)
                {
                    if(stu_nums_t[i] == data_nfc[11])
                    {
                        stu_num = i;
                        break;
                    }
                }
                for(uint8_t i=0; i<10; i++)
                {
                  if(stus_early_day[i] == stu_num)
                      card_d = 1;
                }

                //记录
                if(!card_d)
                {
                    if(name_add < 10)
                    {
                        stus_early_day[name_add++] = stu_num;

                    }
                }

                stus_sub_num[stu_num] ++;//周前十次数加一
                //Serial.printf("studen`s weed num is :%d\r\n", stus_sub_num[stu_num]);

                //显示
                for(uint8_t i=0; i<10; i++)
                {
                    delay(50);
                    //Serial.printf("studen`s name is :%d\r\n", stus_early_day[i]);
                    tx_data[5] = i+1;
                    tx_data[7] = stus_early_day[i];
                    for(uint8_t j=0; j<8; j++)   //显示人名
                    {
                        Serial.printf("%c", tx_data[j]);
                    }
                }
            }
        }

    }
    else if((timeinfo.tm_hour == 22) && (timeinfo.tm_min == 00))
    {
        for(uint8_t i=0; i<10; i++)
        {
            delay(50);
            stus_early_day[i] = 58;
            if(!check_flag)//不是查看周排名模式  就前10显示屏全清
            {
                tx_data[5] = i+1;
                tx_data[7] = stus_early_day[i];
                for(uint8_t j=0; j<8; j++)   //显示人名
                {
                    Serial.printf("%c", tx_data[j]);
                }
            }
        }

        name_add = 0;


    }
    else  //显示迟到
    {
      if(len > 0)
      {
          if((data_nfc[0] == 0x04) && (data_nfc[1] == 0x0C))
          {
                uint8_t stu_num = STU_SUB + 1;
                for(uint8_t i=0; i<STU_SUB; i++)
                {
                    if(stu_nums_t[i] == data_nfc[11])
                    {
                        stu_num = i;
                        break;
                    }
                }
                delay(50);
                tx_data[5] = 11;
                tx_data[7] = stu_num;
                for(uint8_t j=0; j<8; j++)   //显示人名
                {
                    Serial.printf("%c", tx_data[j]);
                }

                delay(1000);

                tx_data[5] = 11;
                tx_data[7] = STU_SUB;
                for(uint8_t j=0; j<8; j++)   //显示迟到
                {
                    Serial.printf("%c", tx_data[j]);
                }

                delay(1000);

                tx_data[5] = 11;
                tx_data[7] = 58;
                for(uint8_t j=0; j<8; j++)   //清除迟到
                {
                    Serial.printf("%c", tx_data[j]);
                }
          }
      }
    }

    if((timeinfo.tm_hour == 22) && (timeinfo.tm_wday == 7)) //周日晚上10点清空这周排名
    {
        for(uint8_t i=0; i<STU_SUB; i++)
        {
            stus_sub_num[i] = 0;
        }

         for(uint8_t i=0; i<10; i++)
            {
                stus_early_wek[i] = 58;

                delay(50);
                tx_data[5] = i+1;
                tx_data[7] = stus_early_day[i];
                for(uint8_t j=0; j<8; j++)   //显示人名
                {
                    Serial.printf("%c", tx_data[j]);
                }

                delay(50);
                tx_data[5] = i+16;
                tx_data[7] = 0;
                for(uint8_t j=0; j<8; j++)   //显示排名
                {
                    Serial.printf("%c", tx_data[j]);
                }
                //Serial.printf("studen %d weed nums is :%d\r\n", stus_early_wek[i], stus_sub_num[stus_early_wek[i]]);
            }
    }



    while (WiFi.status() != WL_CONNECTED) {//等待网络连接成功
        delay(500);
        Serial.print(".");
        if(rst_num++ > 20)//10s没连上就重启
        {
          esp_restart();
        }
    }
}

5、部分参考资料

#修改卡号使用HF高频读写测试软件V1.0.4.exe
#串口屏使用sd卡烧录固件，因为屏太大使用外部供电
#需要在资料包中看一下esp32接线和串口屏通信接口相关的内容

6、注意事项

#显示屏使用外部12v供电，nodemcu是5v，中间加了一个电压转换

#按键识别使用的算法不需要加外部电容滤波，但需要长按一会，在弹起的那一刻识别
#现程序中在打卡时间外打卡没显示迟到字样，只显示一下刷卡的人名然后消失，可以取消那部分注释进行显示

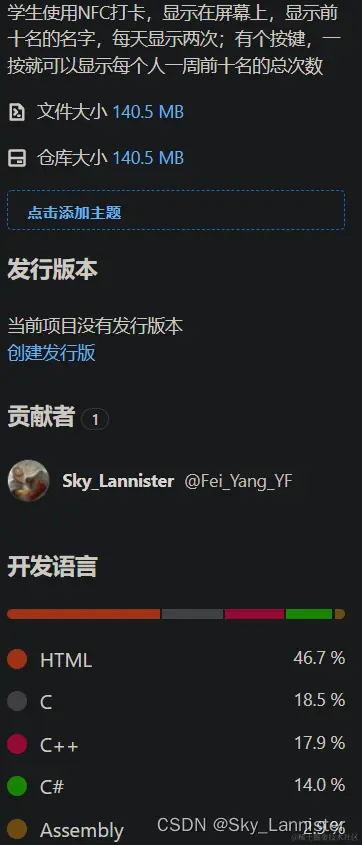

完整可运行项目地址
