1. 前馈神经网络的缺点
对于输入向量中个分量的位置信息不感知，也即无法利用序列型输入特征向量中的位置信息（将个分量调换顺序最后训练出的模型是等价的），但是在实际的任务中，各分量是有先后关系的。例如，我们在理解一段文本时，孤立地理解每个字或者词是不够的，还要将它们作为一个整体的序列来理解。
2. 循环神经网络RNN
2.1. RNN的基本结构与数学定义
RNN的输入数据，一般有三个维度：batch大小，时间长度，特征维数。TensorFlow中的RNN层API的输入数据shape为[batch, timesteps, feature]。因为本节的图片来自Andrew NG的Coursera公开课中的例子，因此这里的RNN输入数据形状将以Andrew NG的习惯为例，这不影响原理的讲解。输入层的维数是( n x , m , T x ) (n_x,m,T_x) ( n x , m , T x ) n x n_x n x m m m T x T_x T x
输出层的维数是( n y , m , T y ) (n_y,m,T_y) ( n y , m , T y ) n y n_y n y m m m T y T_y T y
我们先研究输入向量和输出向量相等，即n x = n y n_x=n_y n x = n y www.coursera.org/learn/nlp-s…

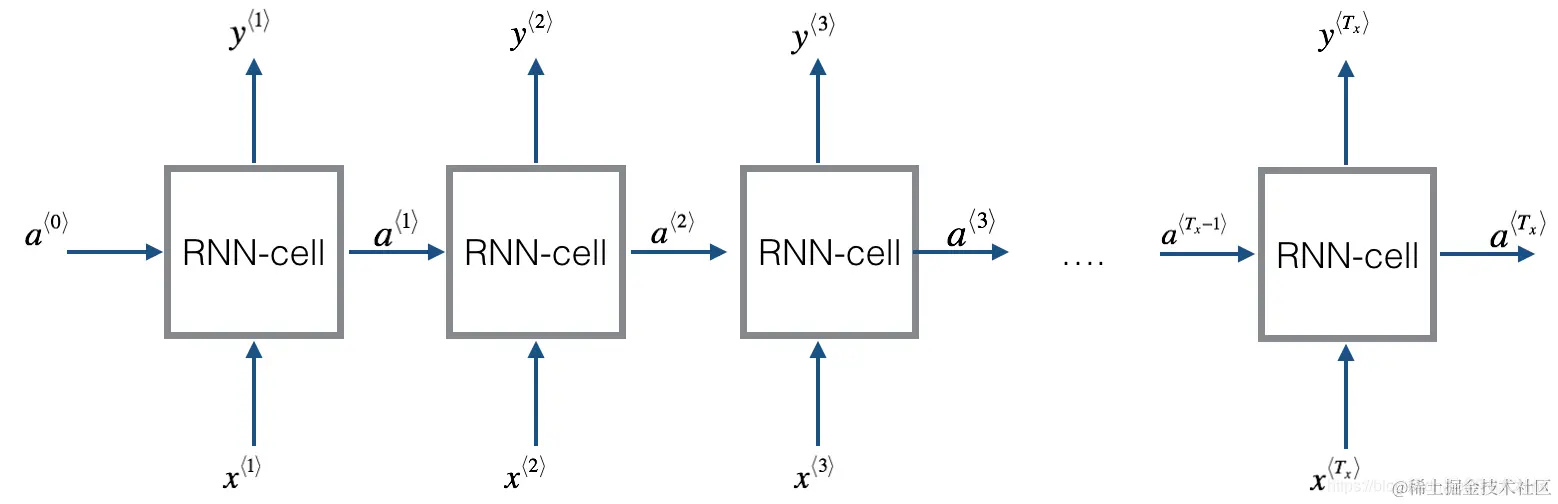

图2.1 RNN基本结构
上下标说明举例：a 5 ( 2 ) [ 3 ] < 4 > a_5^{(2)[3]<4>} a 5 ( 2 ) [ 3 ] < 4 >

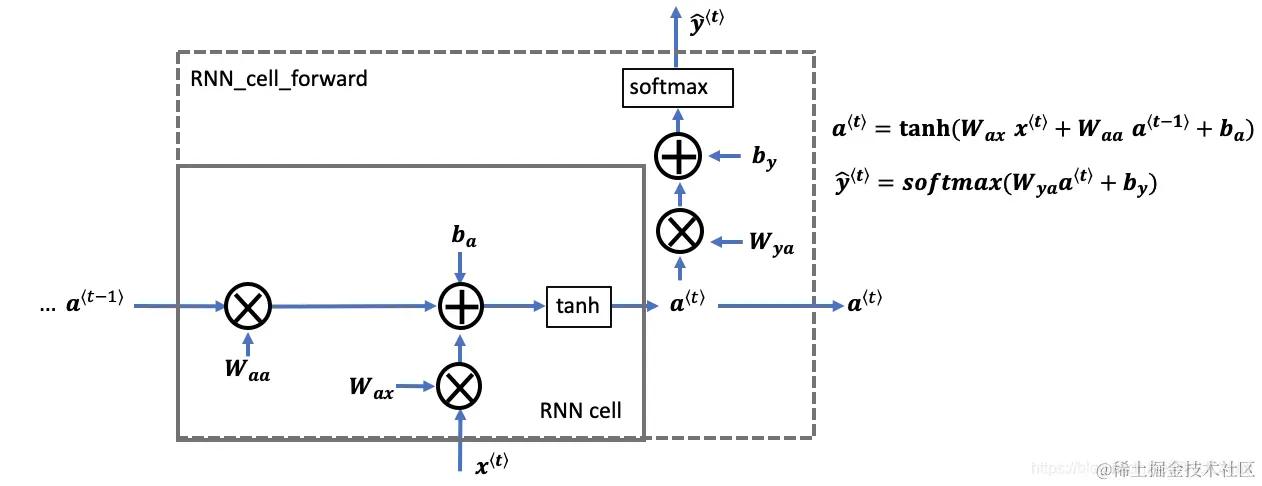

图2.2 RNN的一个基本单元
注意，输出y ^ \hat y y ^ a a a
a ⟨ t ⟩ = t a n h ( W a x x ⟨ t ⟩ + W a a a ⟨ t − 1 ⟩ + b a ) y ^ ⟨ t ⟩ = s o f t m a x ( W y a a ⟨ t ⟩ + b y ) (2-1) \begin{aligned}
a^{\langle t\rangle}&=tanh\left(W_{ax}x^{\langle t\rangle}+W_{aa}a^{\langle t-1\rangle}+b_a\right)\\
\hat y^{\langle t\rangle}&=softmax\left(W_{ya}a^{\langle t\rangle}+b_y\right)\\
\tag{2-1}
\end{aligned} a ⟨ t ⟩ y ^ ⟨ t ⟩ = t anh ( W a x x ⟨ t ⟩ + W aa a ⟨ t − 1 ⟩ + b a ) = so f t ma x ( W y a a ⟨ t ⟩ + b y ) ( 2-1 ) 需要注意的是，在不同的RNN-Cell中，上述公式里面的参数W , b W,b W , b
2.2. 输入输出长度的讨论
2.2.1. n x = n y = n n_x=n_y=n n x = n y = n
第一种情况是输入输出长度相等的情况，如下图所示（图片来源www.jianshu.com/p/c5723c3bb… ）

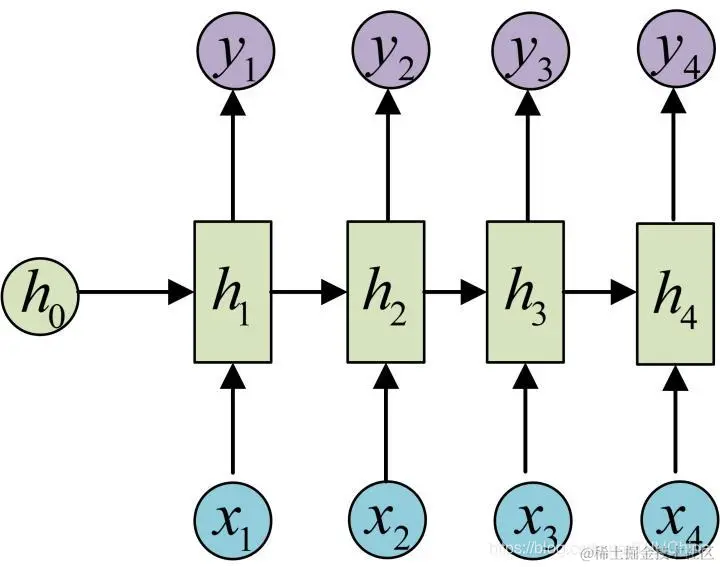

图2.3 RNN-输入输出长度相等
常用于序列标注模型，例如命名实体识别模型中。
2.2.2. n x = n , n y = 1 n_x=n,n_y=1 n x = n , n y = 1
第二种情况是输入长度为N，输出长度为1（图片来源www.jianshu.com/p/c5723c3bb… ）

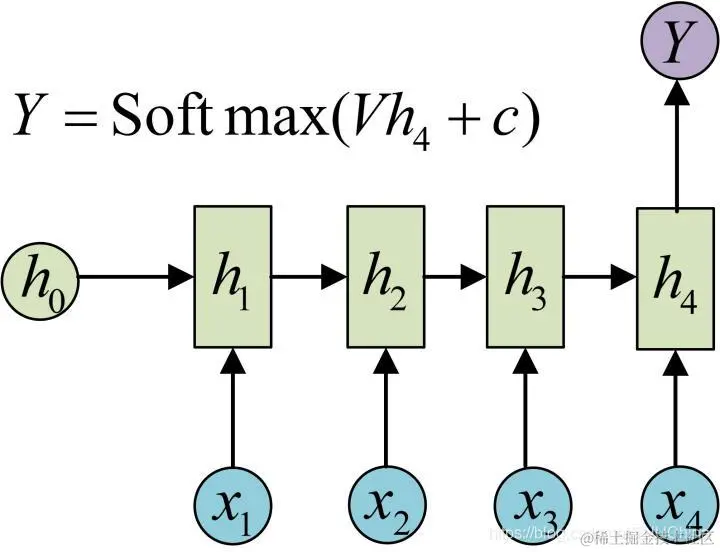

图2.4 RNN-输出长度为1
模型只在最后一个时刻输出，常用于文本分类模型
利用RNN网络预测sin函数的代码例子：github.com/lankuohsing…
2.2.3. n x = 1 , n y = n n_x=1,n_y=n n x = 1 , n y = n
第三种情况是输入长度为1，输出长度为N。uti实现时，可以将输入作为最开始时刻的输入，也可以作为所有时刻的输入（图片来源www.jianshu.com/p/c5723c3bb… ）

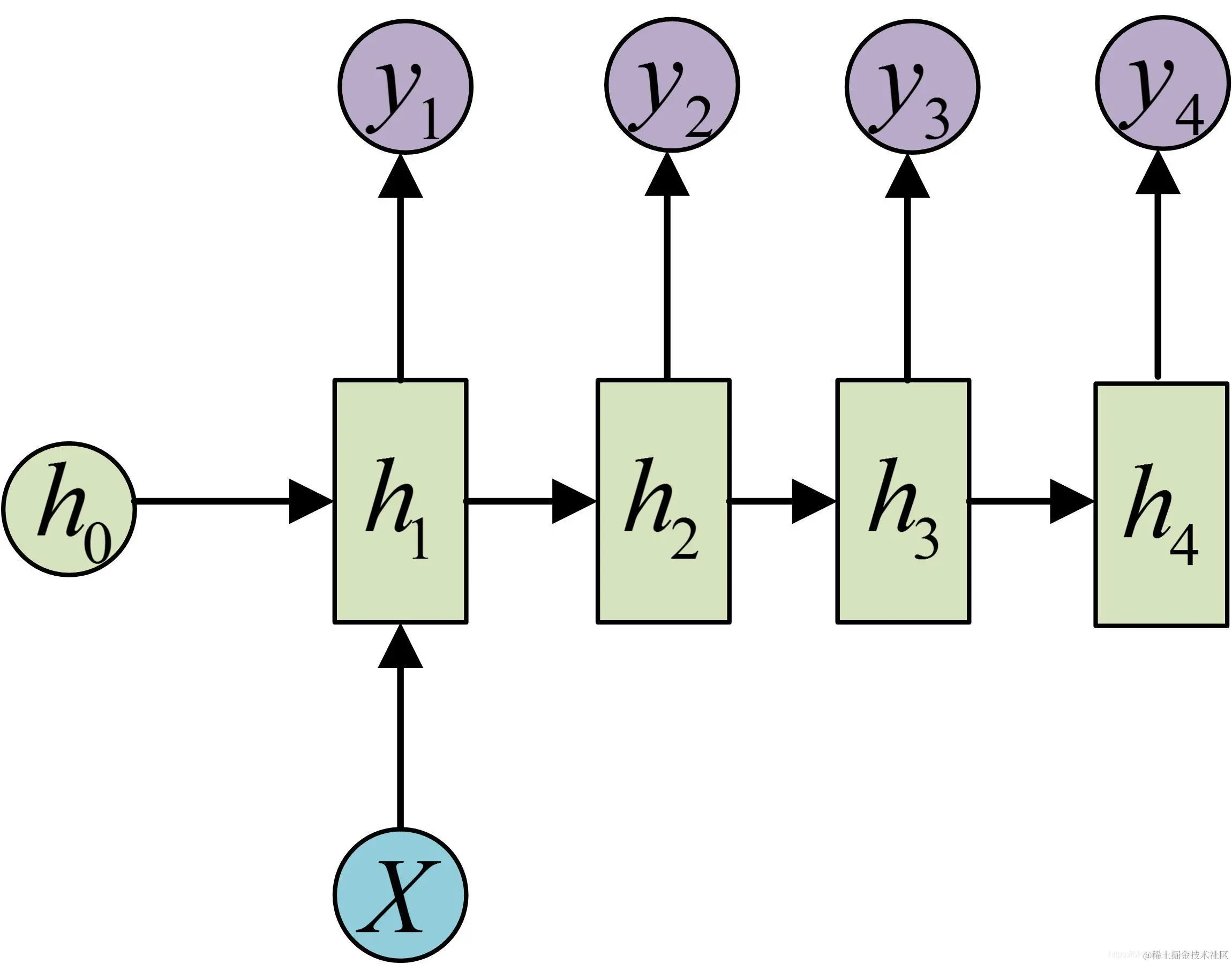

图2.5 RNN-输入长度为1
图2.6 RNN-输入长度为1（输入特征在所有时刻重复使用）
常用于文字生成模型中。
2.2.4. n x = n , n y = m n_x=n,n_y=m n x = n , n y = m
第四种情况是输入长度为N,输出长度为M的情况，也即Encoder-Decoder模型（图片来源www.jianshu.com/p/c5723c3bb… ）
图2.7 Encoder-Decoder模型，输入输出长度为一般情况的RNN
常用于语音识别、机器翻译等场景。在后面的章节中我们会详细介绍Encoder-Decoder模型
3. RNN的复杂变种
3.1. GRU(Gated Recurrent Unit)
GRU的提出是为了解决RNN难以学习到输入序列中的长距离信息的问题。
GRU引入一个新的变量——记忆单元，简称C C C C ⟨ t ⟩ C^{\langle t\rangle} C ⟨ t ⟩ a ⟨ t ⟩ a^{\langle t\rangle} a ⟨ t ⟩ C C C C C C C ~ \tilde C C ~
C ~ ⟨ t ⟩ = t a n h ( W c [ C ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b c ) \tilde C^{\langle t\rangle}=tanh\left(W_c[C^{\langle t-1\rangle},x^{\langle t\rangle}]+b_c\right) C ~ ⟨ t ⟩ = t anh ( W c [ C ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b c ) 更新门：
Γ u = σ ( W u [ C ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b u ) \Gamma_u=\sigma\left(W_u[C^{\langle t-1\rangle},x^{\langle t\rangle}]+b_u\right) Γ u = σ ( W u [ C ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b u ) 在实际训练好的网络中Γ \Gamma Γ
C ⟨ t ⟩ = Γ u ∗ C ~ ⟨ t ⟩ + （ 1 − Γ u ） ∗ C ⟨ t − 1 ⟩ C^{\langle t\rangle}=\Gamma_u*\tilde C^{\langle t\rangle}+（1-\Gamma_u）* C^{\langle t-1\rangle} C ⟨ t ⟩ = Γ u ∗ C ~ ⟨ t ⟩ + （ 1 − Γ u ） ∗ C ⟨ t − 1 ⟩ 也即输入序列的有些元素，记忆单元不需要更新，有些元素需要更新。
The cat, which already ate ..., was full
cat后面的词直到was之前，都不需要更新C C C C C C
注：C C C Γ \Gamma Γ Γ \Gamma Γ

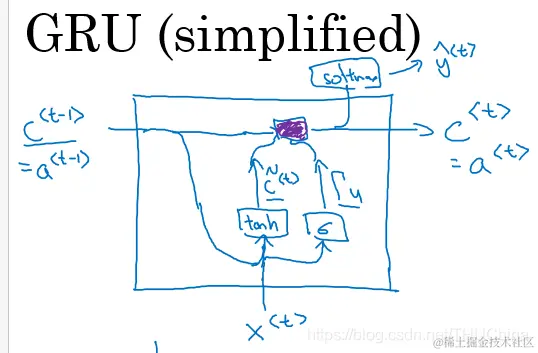

图3.1GRU的一个基本单元
完整的GRU：
C ~ ⟨ t ⟩ = t a n h ( W c [ Γ r ∗ C ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b c ) Γ u = σ ( W u [ C ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b u ) Γ r = σ ( W r [ C ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b r ) C ⟨ t ⟩ = Γ u ∗ C ~ ⟨ t ⟩ + （ 1 − Γ u ） ∗ C ⟨ t − 1 ⟩ a ⟨ t ⟩ = C ⟨ t ⟩ (3-1) \begin{aligned}
\tilde C^{\langle t\rangle}&=tanh\left(W_c[\Gamma_r*C^{\langle t-1\rangle},x^{\langle t\rangle}]+b_c\right)\\
\Gamma_u&=\sigma\left(W_u[C^{\langle t-1\rangle},x^{\langle t\rangle}]+b_u\right)\\
\Gamma_r&=\sigma\left(W_r[C^{\langle t-1\rangle},x^{\langle t\rangle}]+b_r\right)\\
C^{\langle t\rangle}&=\Gamma_u*\tilde C^{\langle t\rangle}+（1-\Gamma_u）* C^{\langle t-1\rangle}\\
a^{\langle t\rangle}&=C^{\langle t\rangle}\\
\tag{3-1}
\end{aligned} C ~ ⟨ t ⟩ Γ u Γ r C ⟨ t ⟩ a ⟨ t ⟩ = t anh ( W c [ Γ r ∗ C ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b c ) = σ ( W u [ C ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b u ) = σ ( W r [ C ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b r ) = Γ u ∗ C ~ ⟨ t ⟩ + （ 1 − Γ u ） ∗ C ⟨ t − 1 ⟩ = C ⟨ t ⟩ ( 3-1 ) Γ r \Gamma_r Γ r C ~ ⟨ t ⟩ \tilde C^{\langle t\rangle} C ~ ⟨ t ⟩ C ⟨ t − 1 ⟩ C^{\langle t-1\rangle} C ⟨ t − 1 ⟩
3.2. LSTM(Long Short-Term Memory)
没有了Γ r \Gamma_r Γ r 1 − Γ u 1-\Gamma_u 1 − Γ u Γ f \Gamma_f Γ f
C ~ ⟨ t ⟩ = t a n h ( W c [ a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b c ) Γ u = σ ( W u [ a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b u ) Γ f = σ ( W f [ a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b f ) Γ o = σ ( W o [ a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b o ) C ⟨ t ⟩ = Γ u ∗ C ~ ⟨ t ⟩ + Γ f ∗ C ⟨ t − 1 ⟩ a ⟨ t ⟩ = Γ o ∗ t a n h ( C ⟨ t ⟩ ) y ~ ⟨ t ⟩ = s o f t m a x ( a ⟨ t ⟩ ) (3-2) \begin{aligned}
\tilde C^{\langle t\rangle}&=tanh\left(W_c[a^{\langle t-1\rangle},x^{\langle t\rangle}]+b_c\right)\\
\Gamma_u&=\sigma\left(W_u[a^{\langle t-1\rangle},x^{\langle t\rangle}]+b_u\right)\\
\Gamma_f&=\sigma\left(W_f[a^{\langle t-1\rangle},x^{\langle t\rangle}]+b_f\right)\\
\Gamma_o&=\sigma\left(W_o[a^{\langle t-1\rangle},x^{\langle t\rangle}]+b_o\right)\\
C^{\langle t\rangle}&=\Gamma_u*\tilde C^{\langle t\rangle}+\Gamma_f* C^{\langle t-1\rangle}\\
a^{\langle t\rangle}&=\Gamma_o*tanh\left(C^{\langle t\rangle}\right)\\
\tilde y^{\langle t\rangle}&=softmax(a^{\langle t\rangle})\\
\tag{3-2}
\end{aligned} C ~ ⟨ t ⟩ Γ u Γ f Γ o C ⟨ t ⟩ a ⟨ t ⟩ y ~ ⟨ t ⟩ = t anh ( W c [ a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b c ) = σ ( W u [ a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b u ) = σ ( W f [ a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b f ) = σ ( W o [ a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b o ) = Γ u ∗ C ~ ⟨ t ⟩ + Γ f ∗ C ⟨ t − 1 ⟩ = Γ o ∗ t anh ( C ⟨ t ⟩ ) = so f t ma x ( a ⟨ t ⟩ ) ( 3-2 ) (注意公式里面的Γ u \Gamma_u Γ u Γ i \Gamma_i Γ i

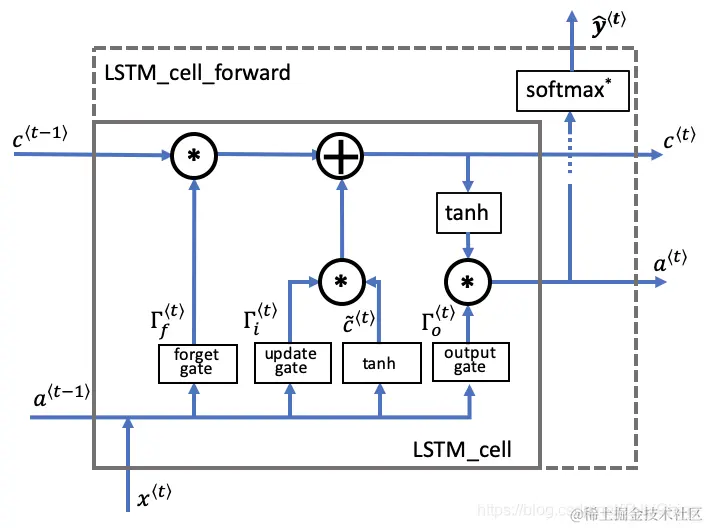

图3.2 LSTM的一个基本单元
图3.3 标准LSTM模型-输入维数等于输出维数
3.2.1. peephole连接

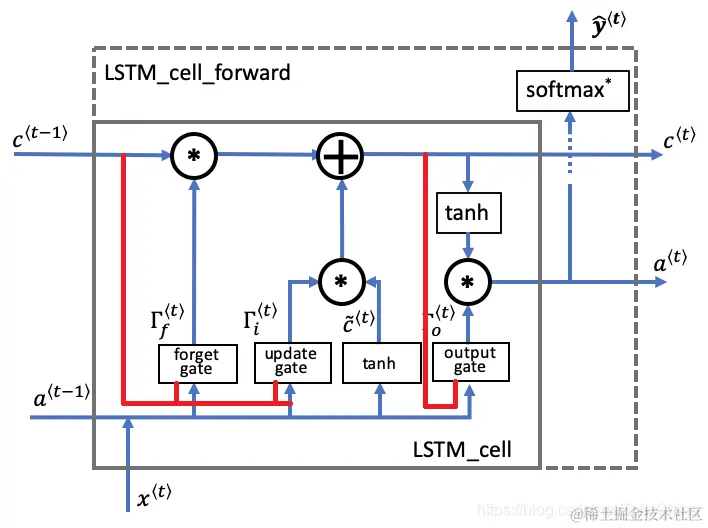

图3.4 LSTM带有peephole
C ~ ⟨ t ⟩ = t a n h ( W c [ a ⟨ t − 1 ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b c ) Γ u = σ ( W u [ c ⟨ t − 1 ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b u ) Γ f = σ ( W f [ c ⟨ t − 1 ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b f ) Γ o = σ ( W o [ c ⟨ t ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b o ) C ⟨ t ⟩ = Γ u ∗ C ~ ⟨ t ⟩ + Γ f ∗ C ⟨ t − 1 ⟩ a ⟨ t ⟩ = Γ o ∗ t a n h ( C ⟨ t ⟩ ) y ~ ⟨ t ⟩ = s o f t m a x ( a ⟨ t ⟩ ) (3-3) \begin{aligned}
\tilde C^{\langle t\rangle}&=tanh\left(W_c[a^{\langle t-1\rangle},a^{\langle t-1\rangle},x^{\langle t\rangle}]+b_c\right)\\
\Gamma_u&=\sigma\left(W_u[c^{\langle t-1\rangle},a^{\langle t-1\rangle},x^{\langle t\rangle}]+b_u\right)\\
\Gamma_f&=\sigma\left(W_f[c^{\langle t-1\rangle},a^{\langle t-1\rangle},x^{\langle t\rangle}]+b_f\right)\\
\Gamma_o&=\sigma\left(W_o[c^{\langle t\rangle},a^{\langle t-1\rangle},x^{\langle t\rangle}]+b_o\right)\\
C^{\langle t\rangle}&=\Gamma_u*\tilde C^{\langle t\rangle}+\Gamma_f* C^{\langle t-1\rangle}\\
a^{\langle t\rangle}&=\Gamma_o*tanh\left(C^{\langle t\rangle}\right)\\
\tilde y^{\langle t\rangle}&=softmax(a^{\langle t\rangle})\\
\tag{3-3}
\end{aligned} C ~ ⟨ t ⟩ Γ u Γ f Γ o C ⟨ t ⟩ a ⟨ t ⟩ y ~ ⟨ t ⟩ = t anh ( W c [ a ⟨ t − 1 ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b c ) = σ ( W u [ c ⟨ t − 1 ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b u ) = σ ( W f [ c ⟨ t − 1 ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b f ) = σ ( W o [ c ⟨ t ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b o ) = Γ u ∗ C ~ ⟨ t ⟩ + Γ f ∗ C ⟨ t − 1 ⟩ = Γ o ∗ t anh ( C ⟨ t ⟩ ) = so f t ma x ( a ⟨ t ⟩ ) ( 3-3 ) 3.2.2 projection
对隐藏层状态a进行一次线性变换，降低其维数
C ~ ⟨ t ⟩ = t a n h ( W c [ a ⟨ t − 1 ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b c ) Γ u = σ ( W u [ c ⟨ t − 1 ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b u ) Γ f = σ ( W f [ c ⟨ t − 1 ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b f ) Γ o = σ ( W o [ c ⟨ t ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b o ) C ⟨ t ⟩ = Γ u ∗ C ~ ⟨ t ⟩ + Γ f ∗ C ⟨ t − 1 ⟩ a 0 ⟨ t ⟩ = Γ o ∗ t a n h ( C ⟨ t ⟩ ) a ⟨ t ⟩ = W p r o j a 0 ⟨ t ⟩ + b p r o j y ~ ⟨ t ⟩ = s o f t m a x ( a ⟨ t ⟩ ) (3-4) \begin{aligned}
\tilde C^{\langle t\rangle}&=tanh\left(W_c[a^{\langle t-1\rangle},a^{\langle t-1\rangle},x^{\langle t\rangle}]+b_c\right)\\
\Gamma_u&=\sigma\left(W_u[c^{\langle t-1\rangle},a^{\langle t-1\rangle},x^{\langle t\rangle}]+b_u\right)\\
\Gamma_f&=\sigma\left(W_f[c^{\langle t-1\rangle},a^{\langle t-1\rangle},x^{\langle t\rangle}]+b_f\right)\\
\Gamma_o&=\sigma\left(W_o[c^{\langle t\rangle},a^{\langle t-1\rangle},x^{\langle t\rangle}]+b_o\right)\\
C^{\langle t\rangle}&=\Gamma_u*\tilde C^{\langle t\rangle}+\Gamma_f* C^{\langle t-1\rangle}\\
a_0^{\langle t\rangle}&=\Gamma_o*tanh\left(C^{\langle t\rangle}\right)\\
a^{\langle t\rangle}&=W_{proj}a_0^{\langle t\rangle}+b_{proj}\\
\tilde y^{\langle t\rangle}&=softmax(a^{\langle t\rangle})\\
\tag{3-4}
\end{aligned} C ~ ⟨ t ⟩ Γ u Γ f Γ o C ⟨ t ⟩ a 0 ⟨ t ⟩ a ⟨ t ⟩ y ~ ⟨ t ⟩ = t anh ( W c [ a ⟨ t − 1 ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b c ) = σ ( W u [ c ⟨ t − 1 ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b u ) = σ ( W f [ c ⟨ t − 1 ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b f ) = σ ( W o [ c ⟨ t ⟩ , a ⟨ t − 1 ⟩ , x ⟨ t ⟩ ] + b o ) = Γ u ∗ C ~ ⟨ t ⟩ + Γ f ∗ C ⟨ t − 1 ⟩ = Γ o ∗ t anh ( C ⟨ t ⟩ ) = W p ro j a 0 ⟨ t ⟩ + b p ro j = so f t ma x ( a ⟨ t ⟩ ) ( 3-4 ) 4. Encoder-Decoder模型
由前面的章节我们知道，Encoder-Decoder模型就是输入输出长度为一般情况的RNN模型，示意图如下：

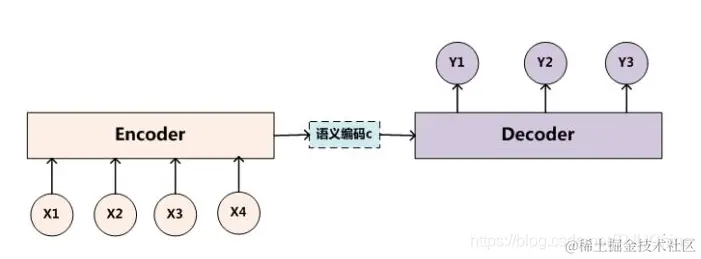

图4.1 Encoder-Decoder
其中Encoder负责将输入进行编码，得到语义编码向量C；Decoder负责将语义编码向量C进行解码，得到输出。以机器翻译为例，英文作为输入，输出为中文。可以用如下的数学模型来表示：
i n p u t = ( x 1 , x 2 , ⋯ , x n ) C = f ( i n p u t ) y i = g ( C , y 1 , y 2 , ⋯ , y i − 1 ) , i = 1 , 2 , ⋯ , m o u t p u t = ( y 1 , y 2 , ⋯ , y m ) (4-1) \begin{aligned}
input&= ( x_1,x_2,\cdots,x_n )\\
C&=f(input)\\
y_i&=g( C,y_1,y_2,\cdots,y_{i-1} ),i=1,2,\cdots,m\\
output&=( y_1,y_2,\cdots,y_m )\\
\tag{4-1}
\end{aligned} in p u t C y i o u tp u t = ( x 1 , x 2 , ⋯ , x n ) = f ( in p u t ) = g ( C , y 1 , y 2 , ⋯ , y i − 1 ) , i = 1 , 2 , ⋯ , m = ( y 1 , y 2 , ⋯ , y m ) ( 4-1 ) 从Encoder得到C的方式有多种，可以将Encoder最后一个时刻的隐藏状态作为C，也可以将所有的隐藏状态进行某种变换得到C。
语义编码C在Decoder中的作用当时有多种，常见的有如下两种
（1） C作为Decoder的初始状态h 0 h_0 h 0

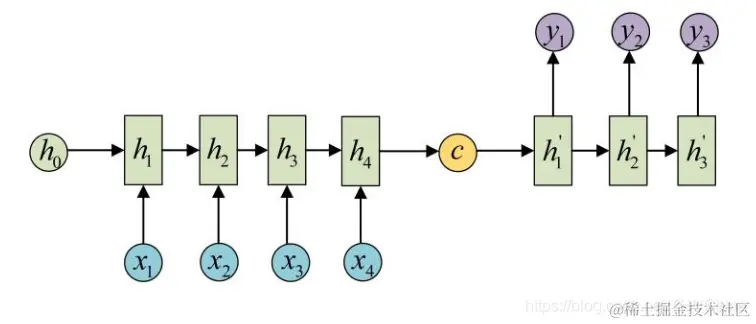

图4.2 C作为Decoder的初始状态h0
（2） C作为Decoder的每一步输入。

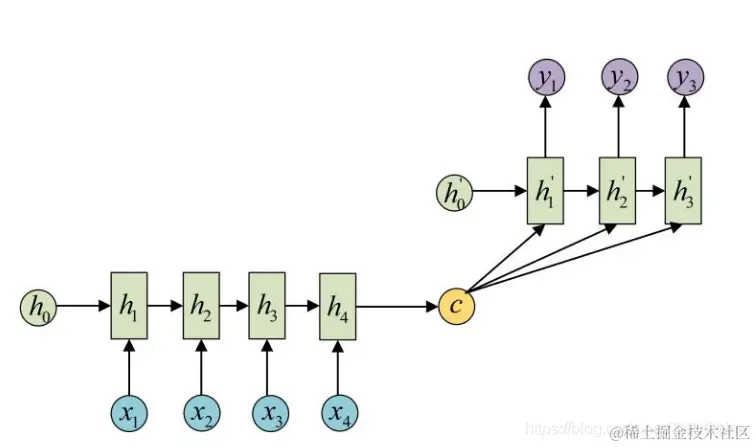

图4.2 C作为Decoder的每一步输入
4.1. 几种典型的encoder-decoder
4.1.1. 第一种:语义编码C作为Decoder的初始输入
本小节的encode-decoder模型可以看成是seq2seq的开山之作，来源于google的论文arxiv.org/abs/1409.32… Sequence to Sequence Learning with Neural Networks。该论文的模型是为了翻译问题而提出的，其中的encoder和decoder都采用LSTM，decoder中采用了beam search来提升效果。此外，该论文还采用了一个tric——将输入源句子倒序输入。这是因为，无论RNN还是LSTM，其实都是有偏的，即顺序越靠后的单词最终占据的信息量越大。如果源句子是正序的话，则采用的是最后一个词对应的state来作为decoder的输入来预测第一个词。这样是是不符合直觉的，因为没有对齐。将源句子倒序后，某种意义上实现了一定的对齐。
图4.3 Encoder-Decoder框架1-C作为Decoder的初始输入
Encoder：
h t = t a n h ( W [ h t − 1 , x t ] + b ) c = h T (4-2) \begin{aligned}
h_t&=tanh(W[h_{t-1},x_t]+b)\\
c&=h_T\\
\tag{4-2}
\end{aligned} h t c = t anh ( W [ h t − 1 , x t ] + b ) = h T ( 4-2 ) Decoder:
h t = t a n h ( W [ h t − 1 , y t − 1 ] + b ) , h 0 = c o t = s o f t m a x ( V h t + d ) (4-3) \begin{aligned}
h_t&=tanh(W[h_{t-1},y_{t-1}]+b),h_0=c\\
o_t&=softmax(Vh_t+d)\\
\tag{4-3}
\end{aligned} h t o t = t anh ( W [ h t − 1 , y t − 1 ] + b ) , h 0 = c = so f t ma x ( V h t + d ) ( 4-3 ) 4.1.2. 第一种:语义编码C作为Decoder的每一步输入
arxiv.org/pdf/1406.10… Learning Phrase Representations using RNN Encoder-Decoder for Statistical Machine Translation

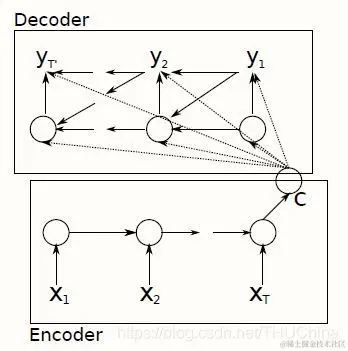

图4.4 Encoder-Decoder框架2-C作为Decoder的每一步输入
Encoder：
h t = t a n h ( W [ h t − 1 , x t ] + b ) c = ( V h T ) (4-4) \begin{aligned}
h_t&=tanh(W[h_{t-1},x_t]+b)\\
c&=(Vh_T)\\
\tag{4-4}
\end{aligned} h t c = t anh ( W [ h t − 1 , x t ] + b ) = ( V h T ) ( 4-4 ) Decoder:
h t = t a n h ( W [ h t − 1 , y t − 1 , c ] + b ) o t = s o f t m a x ( V h t + c ) (4-5) \begin{aligned}
h_t&=tanh(W[h_{t-1},y_{t-1},c]+b)\\
o_t&=softmax(Vh_t+c)\\
\tag{4-5}
\end{aligned} h t o t = t anh ( W [ h t − 1 , y t − 1 , c ] + b ) = so f t ma x ( V h t + c ) ( 4-5 ) 4.2. Encoder-Decoder的缺点
对于输入序列的每个分量的重要程度没有区分，这和人的思考过程是不相符的，例如人在翻译的时候，对于某个一词多义的词，可能会结合上下文中某些关键词进行辅助判断。
如果在Decoder阶段，仅仅将C作为初始状态，随着时间往后推进，C的作用会越来越微弱。
事实上，Attention机制的提出，主要就是为了解决上述问题。
5. Attention机制详解
前面讲到，在一般形式的encoder-decoder中，输入信息先经过encoder编码保存在C中，C再被decoder使用。这种“直接粗暴”的方式，可能会导致输入信息没有被合理的利用，尤其是当输入信息过长的时候。为了解决这个问题，Attention机制被提出，解决的思路是：在decoder阶段，每个时间点输入的C是不同的(示意图如下图所示)，需要根据当前时刻要输出的y去合理地选择输入x中的上下文信息。
图5.1 Attention机制示意图
具体来讲，就是对encoder的隐藏状态进行加权求和，以便得到不同的C，以中文翻译英文为例，示意图如下：

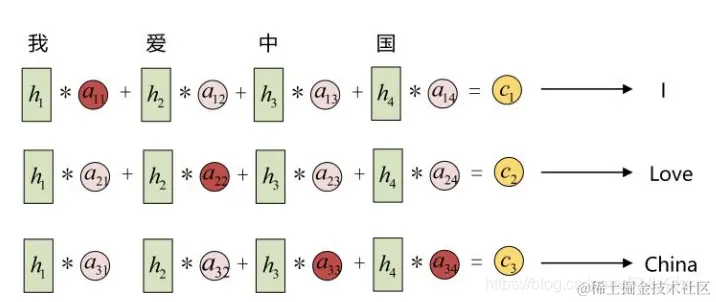

图5.2 Attention-对encoder隐藏状态进行加权求和得到不同的C
记a i j a_{ij} a ij j j j h j h_j h j i i i h i ′ h_i' h i ′ c i c_i c i
c i = ∑ j = 1 n x a i j h j (5-1) c_i=\sum_{j=1}^{n_x}a_{ij}h_j\tag{5-1} c i = j = 1 ∑ n x a ij h j ( 5-1 ) 5.1. attention机制中权重系数的计算过程
attention机制中权重系数有多种计算过程，对应于不同种类的attention机制。但是大部分的attention机制，都能表示为下文提到的三个抽象阶段。这里先引入几个概念。
我们将模型输入内容记为source，输出内容记为target。
source可以表示为一个一个的<key,value>，target则表示为一个一个的query。在机器翻译中，key和value合并为一个，就是输入句子中每个单词对应的隐藏层状态。
通过计算Query和各个Key的相似性或者相关性（需要进行softmax归一化），得到每个Key对应Value的权重系数，然后对Value进行加权求和，即得到了最终的Attention数值。
A t t e n t i o n ( Q u e r y i , S o u r c e ) = ∑ j = 1 L x S i m i l a r i t y ( Q u e r y , k e y j ) ∗ v a l u e j (5-2) Attention(Query_i,Source)=\sum_{j=1}^{L_x}Similarity(Query,key_j)*value_j\tag{5-2} A tt e n t i o n ( Q u er y i , S o u rce ) = j = 1 ∑ L x S imi l a r i t y ( Q u ery , k e y j ) ∗ v a l u e j ( 5-2 ) 具体来说可以分为三个阶段，如下图所示：
图5.3 attention机制中计算权重系数的三个阶段
其中第一阶段计算相似性时有多种方法，例如向量点积、余弦相似度，甚至可以用一个小的神经网络来通过学习的方式计算。
第二阶段softmax归一化的公式如下：
a i j = s o f t m a x ( S i j ) = e x p ( S i m i j ) ∑ j = 1 L x e x p ( S i m i j ) (5-3) a_{ij}=softmax(S_{ij})=\frac{exp(Sim_{ij})}{\sum_{j=1}^{L_x}exp(Sim_{ij})}\tag{5-3} a ij = so f t ma x ( S ij ) = ∑ j = 1 L x e x p ( S i m ij ) e x p ( S i m ij ) ( 5-3 ) 5.2. 几种典型的attention机制
5.2.1. 第一种:Bahdanau Attention
arxiv.org/abs/1409.04… Neural Machine Translation by Jointly Learning to Align and Translate，这篇论文可以看做是attention机制的开山论文。该论文也是为了解决翻译问题而提出的模型，encoder采用了双向的RNN结构，正向RNN和反向RNN的每个时刻的隐藏state拼接成一个两倍长的新的state。如果要用一个简洁的公式来概括attention，那就是mlp + softmax+加权求和 。之前的模型都是用一个固定长度的语义向量C来将encoder和decode连接起来，而这篇论文里是采用一个attention模型来连接。
图5.4 attention机制框架1
Encoder：
h i = t a n h ( W [ h i − 1 , x i ] + b ) (5-4) \begin{aligned}
h_i&=tanh(W[h_{i-1},x_i]+b)\\
\tag{5-4}
\end{aligned} h i = t anh ( W [ h i − 1 , x i ] + b ) ( 5-4 ) 语义向量：
e i j = a ( s i − 1 , h j ) α i j = e x p ( e i j ) ∑ k = 1 T x e x p ( e i k ) c i = ∑ j = 1 T x α i j h j (5-5) \begin{aligned}
e_{ij}&=a(s_{i-1},h_j)\\
\alpha_{ij}&=\frac{exp(e_{ij})}{\sum_{k=1}^{T_x}exp(e_{ik})}\\
c_i&=\sum_{j=1}^{T_x}\alpha_{ij}h_j\\
\tag{5-5}
\end{aligned} e ij α ij c i = a ( s i − 1 , h j ) = ∑ k = 1 T x e x p ( e ik ) e x p ( e ij ) = j = 1 ∑ T x α ij h j ( 5-5 ) 其中e i j e_{ij} e ij j j j h j h_j h j i i i s i s_i s i a ( s i − 1 , h j ) a(s_{i-1},h_j) a ( s i − 1 , h j ) a ( s i − 1 , h j ) = v a T t a n h ( W a s i − 1 + U a h i ) a(s_{i-1},h_j)=v_a^T tanh(W_a s_{i-1}+U_ah_i) a ( s i − 1 , h j ) = v a T t anh ( W a s i − 1 + U a h i ) U a h i U_ah_i U a h i α t i \alpha_{ti} α t i e t i e_{ti} e t i a i j a_{ij} a ij c t c_t c t t t t α i j \alpha_{ij} α ij MLP+SOFTMAX
Decoder:
s i = t a n h ( W [ s i − 1 , y i − 1 , c i ] ) o i = s o f t m a x ( V s i ) (5-6) \begin{aligned}
s_i&=tanh(W[s_{i-1},y_{i-1},c_i])\\
o_i&=softmax(Vs_i)\\
\tag{5-6}
\end{aligned} s i o i = t anh ( W [ s i − 1 , y i − 1 , c i ]) = so f t ma x ( V s i ) ( 5-6 ) 5.2.2. 第二种： Luong Attention
源自此论文arxiv.org/abs/1508.04… Effective Approaches to Attention-based Neural Machine Translation。该论文提出了两种不同的attention：global attention和local attention。前者attention将作用在源句子的每个词，计算量较大；后者是出于减小计算量的考虑，只关注一个区间内的词（并且是在一个句子内部）。
5.2.2.1. Global attention
图5.5 attention框架2.1-global attention
Encoder与上一小节中的不同之处在于 ，采用最顶层的LSTM的隐藏状态用于计算后续的语义向量C。
语义向量 与上一小节的不同之处在于，在计算权重系数α i j \alpha_{ij} α ij i i i i − 1 i-1 i − 1 j j j
e i j = a ( s i , h j ) α i j = e x p ( e i j ) ∑ k = 1 T x e x p ( e i k ) c i = ∑ j = 1 T x α i j h j s i = t a n h ( W [ s i − 1 , y i − 1 ] ) \begin{aligned}
e_{ij}&=a(s_{i},h_j)\\
\alpha_{ij}&=\frac{exp(e_{ij})}{\sum_{k=1}^{T_x}exp(e_{ik})}\\
c_i&=\sum_{j=1}^{T_x}\alpha_{ij}h_j\\
s_i&=tanh(W[s_{i-1},y_{i-1}])\\
\end{aligned} e ij α ij c i s i = a ( s i , h j ) = ∑ k = 1 T x e x p ( e ik ) e x p ( e ij ) = j = 1 ∑ T x α ij h j = t anh ( W [ s i − 1 , y i − 1 ]) 其中a ( s i , h j ) a(s_{i},h_j) a ( s i , h j )
a ( s i , h j ) = { s i T h j d o t s i T W a h j g e n e r a l v a T t a n h ( W a [ s i ; h j ] ) c o n c a t (5-7) a(s_{i},h_j)=\left\{
\begin{aligned}
&s_i^Th_j &dot \\
&s_i^TW_a h_j &general\\
&v_a^Ttanh(W_a[s_i;h_j]) &concat \\
\end{aligned}
\right.
\tag{5-7} a ( s i , h j ) = ⎩ ⎨ ⎧ s i T h j s i T W a h j v a T t anh ( W a [ s i ; h j ]) d o t g e n er a l co n c a t ( 5-7 ) Decoder ：
s ~ i = t a n h ( W [ s i , c i ] ) o i = s o f t m a x ( V s ~ i ) (5-8) \begin{aligned}
\tilde s_i&=tanh(W[s_i,c_i])\\
o_i&=softmax(V\tilde s_i)\\
\tag{5-8}
\end{aligned} s ~ i o i = t anh ( W [ s i , c i ]) = so f t ma x ( V s ~ i ) ( 5-8 ) 5.2.2.2. Local Attention
Global attention的缺点在于，预测某个target word时，需要计算该target对应的hidden state与encoder汇总所有hidden state之间的关系。当输入句子比较长时，这将非常耗时。Local attention就散为了解决这个问题，它只关注源句子中一个窗口内的词对应的hidden state。它的思想来源于soft-attention和hard-attention。

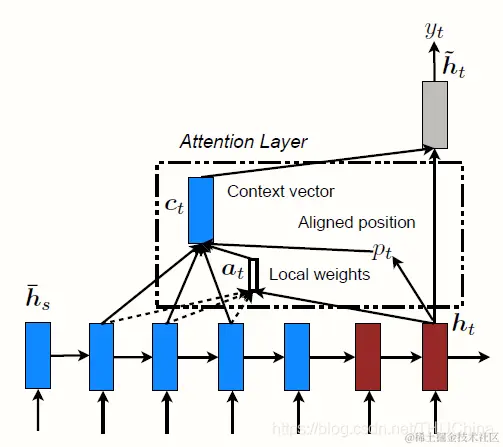

图5.6 attention框架2.2-local attention
具体来说，对于要预测的某个target word， 首先计算出一个对齐位置p j p_j p j p i p_i p i [ p i − D , p i + D ] [p_i-D,p_i+D] [ p i − D , p i + D ] c i c_i c i c i c_i c i p i p_i p i
单调对齐方式（Monotonic alignment）：假设源句子和目标句子是单调对齐的。取p i = i p_i=i p i = i
预测对齐方式（Predictive alignment）：采用如下公式计算p i p_i p i
p i = S ⋅ s i g m o i d ( v p T t a n h ( W p s i ) ) (5-9) p_i=S\cdot sigmoid(v_p^Ttanh(W_ps_i))\tag{5-9} p i = S ⋅ s i g m o i d ( v p T t anh ( W p s i )) ( 5-9 ) 其中S是源句子的长度。同时，为了增大p i p_i p i
a i j = α i j ⋅ e x p ( − ( j − p i ) 2 2 δ 2 ) (5-10) a_{ij}=\alpha_{ij}\cdot exp\left(-\frac{(j-p_i)^2}{2\delta^2}\right)\tag{5-10} a ij = α ij ⋅ e x p ( − 2 δ 2 ( j − p i ) 2 ) ( 5-10 ) 其中δ = D / 2 \delta=D/2 δ = D /2 p i p_i p i
5.2.3. Self-Attention
参考jalammar.github.io/illustrated…
Self-Attention最著名的应用是在论文arxiv.org/abs/1706.03… Attention Is All You Need中，作为transformer结构的一个重要组成部分。
前面提到的几种attention，都是应用于基于RNN或者LSTM的encoder-decoder架构，通过计算decoder中隐藏状态和encoder中各个隐藏状态之间的关系来得到对应的权重。在《Attention Is All You Need》中，完全抛弃RNN/LSTM/CNN等结构，仅采用attention机制来进行机器翻译任务。并且在本论文中的attention机制采用的是self-attention，在encode源句子中一个词时，会计算这个词与源句子中其他词的相关性，减少了外部信息的依赖（这里我的理解是，与前面的几种attention机制不同，self-attention不需要decoder中的信息，也即encode一个句子时只用到了自身的信息，这就是self的含义）。
下面个详细讲解self-attention原理。第一阶段 是计算三个vector（Q,K,V，它们的一个通俗理解见blog.csdn.net/qq_33431368… ](jalammar.github.io/illustrated… )

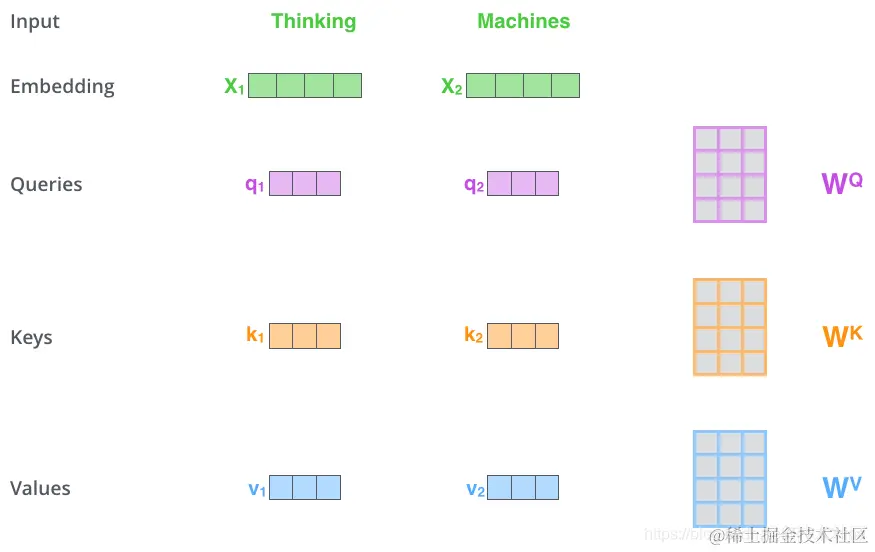

图5.7 self-attention vectors
为了简单起见，假设输入句子只有两个词，是"Thinking Machines"。如上图所示：首先得到这两个词的Embedding向量x 1 , x 2 x_1,x_2 x 1 , x 2 W Q , W K , W V W^Q,W^K,W^V W Q , W K , W V 第二阶段 是计算attention分数，假设现在要计算的是"Thinking"的attention值，那么需要计算"Thinking"与该句子中所有词的分数。需要计算s c o r e ( q 1 , k 1 ) , s c o r e ( q 1 , k 2 ) score(q_1,k_1),score(q_1,k_2) score ( q 1 , k 1 ) , score ( q 1 , k 2 )

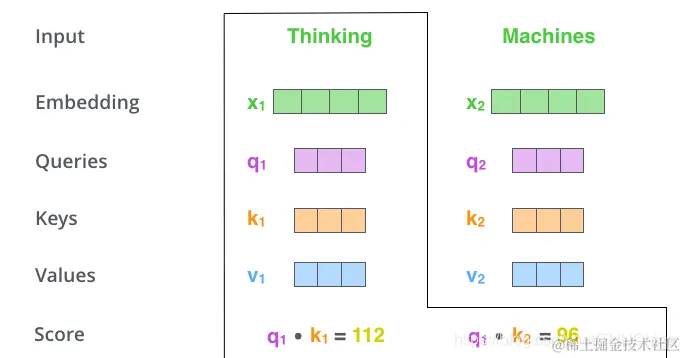

图5.8 self-attention score
第三阶段 是对分数进行归一化。首先除以d k \sqrt d_k d k [ 0 , 1 ] [0,1] [ 0 , 1 ]

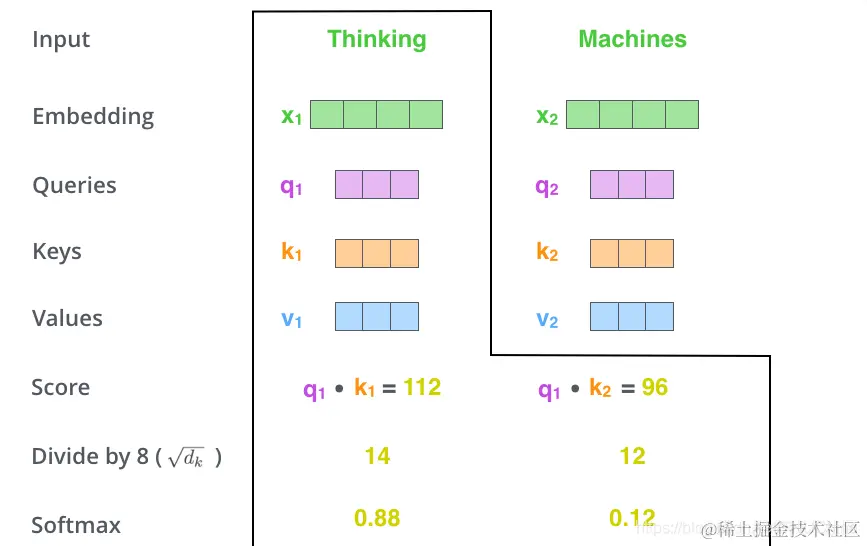

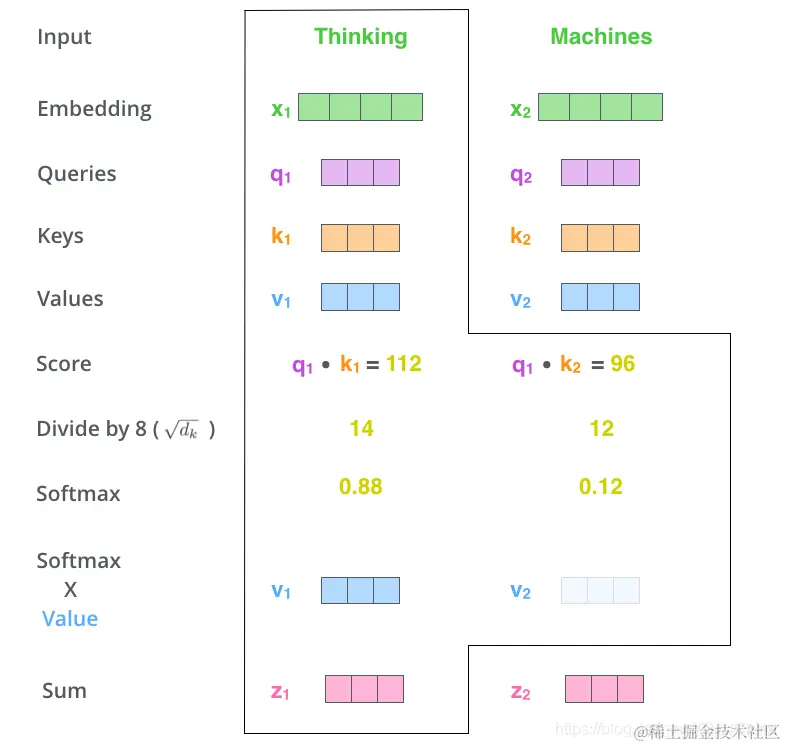

图5.9 self-attention softmax
这个分数代表了encode "Thinking"需要放置多少注意力在各个单词上,不妨记为s 1 i s_{1i} s 1 i 第四阶段 就是利用上述得到分数对所有的Value Vector加权求和得到"Thinking"的representation： z 1 = ∑ i = 1 L x s 1 i ∗ v i z_1=\sum_{i=1}^{L_x}s_{1i}*v_i z 1 = ∑ i = 1 L x s 1 i ∗ v i
图5.10 self-attention output
值得注意的是，上述过程是可以并行化计算的，这是self-attention相对于RNN,LSTM等序列模型的优势（在处理长序列问题上）。
最后，我们给出self-attention的紧凑表达式：
z = s o f t m a x ( Q ⋅ K d k ) V (5-11) z=softmax(\frac{Q\cdot K}{\sqrt {d_k}})V\tag{5-11} z = so f t ma x ( d k Q ⋅ K ) V ( 5-11 ) 这样就一步到位得到了输入句子中所有词的represent vector。

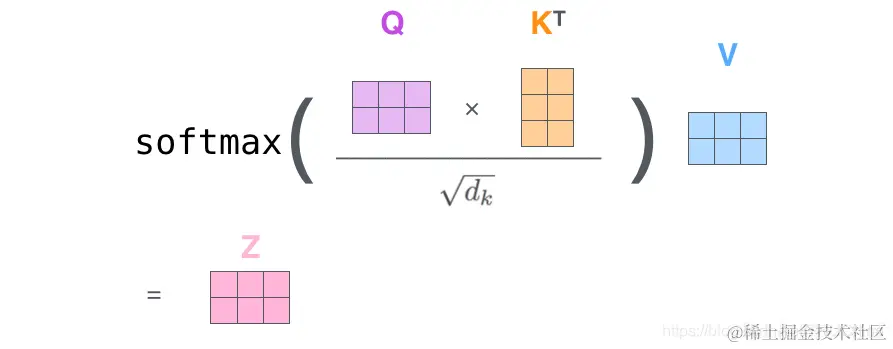

图5.11 self-attention 紧凑计算形式
5.2.4. Multi-Headed Attention
所谓multi-headed attention，其实就是对输入Embedding做多次self-attention计算，每次都是在不同的子空间，可以学习到多份不同的权重参数（transformer里面是8份，也即8个head）对应不同的模式（类似于卷积里面的多个通道），然后将结果concat在一起。具体来讲这样做有两点好处：
这是为了增加模型对于其他位置的词的注意力能力。因为如果只是一个self-attention，很容易使得某个词的注意力大部分集中在它自身。
为attention层提供多个“表征子空间”。因为multi-headed attention有多个Q/K/V的矩阵集合（在transformer中有8个head），每个Q/K/V集合可以将输入的Embedding向量（或者上一个encoder-decoder）映射到不同的表征空间里。
如下图所示，输入Embedding得到8个head（对应8个分数z）：

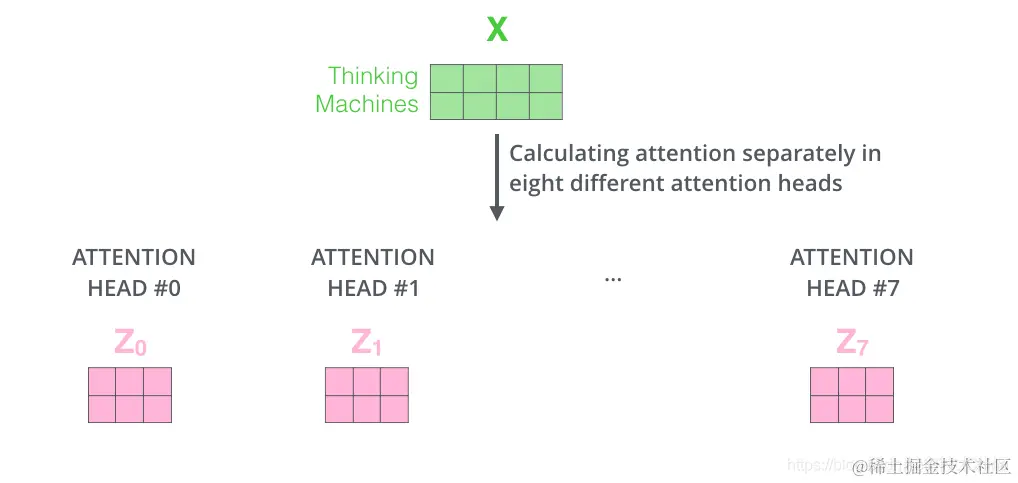

图5.12 multi-headed attention得到8个z
在进行后续计算时，一般会把这8个zconcat成一个长的矩阵，然后乘以一个矩阵W O W^O W O Z Z Z Z Z Z

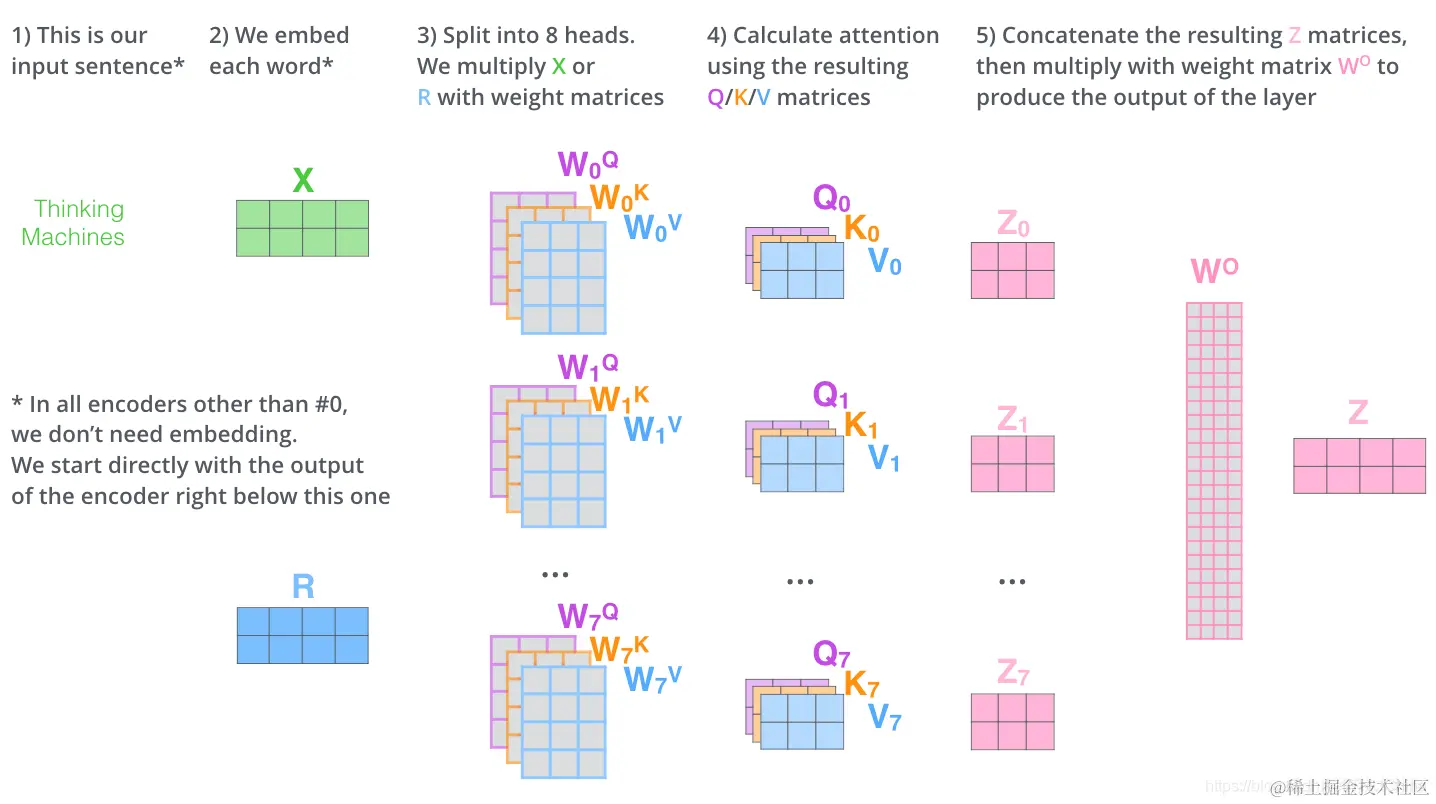

图5.13 multi-headed attention整体流程
6. 对输入序列进行位置编码
www.elecfans.com/d/1482740.h…
www.zhihu.com/question/34…
在经典的序列处理模型中，对于序列中各元素的“位置信息”的利用似乎都不太够。例如CNN只关注filter覆盖的区域中的局部位置信息；RNN能稍微关注到较长的信息，但是容易丢失更早期的信息；LSTM会挑出重点位置的信息，但由此可能造成丢失其他的位置信息；self attention/transformer中只关注全局位置信息，容易丢失相对位置信息。对于序列问题，尤其是自然语言这种有强逻辑性的序列问题，显示地引入位置信息作为特征似乎显得格外重要。
例如，对于I believe I have fallen in love with you，如果采用self-attention，两个I的encoded输出将会是一样的。但是显然他们不一样。
那么如何引入位置信息呢？最朴素的想法是直接对位置进行整数编码：给定一个长度为T T T P E = p o s = 0 , 1 , 2 , ⋯ , T − 1 PE=pos=0,1,2,\cdots,T-1 PE = p os = 0 , 1 , 2 , ⋯ , T − 1 P E = p o s / ( T − 1 ) PE=pos/(T-1) PE = p os / ( T − 1 ) I like orange, because it provides me with VC和Since orange can provide me with VC, I like orange.其中两个like,按理说位置信息应该相差不大（它们在句中的绝对位置虽然不一样，但是相对位置是一样的），用上述编码是会出问题的。
简单总结一下位置编码的需求：
需要体现同一个单词在不同位置的区别；
需要体现一定的先后次序关系，并且在一定范围内的编码差异不应该依赖于文本长度，具有一定不变性。
需要值域落入一定数值区间内的编码，又需要保证编码大小与文本长度无关
一种选择就是周期函数，例如三角函数，这也是transformer中选用sin和cos函数来进行位置编码的原因。
