在实际的开发中，为了更好地解耦合、使开发人员之间的分工明确、提高代码的可重用性等，通常会采用“三层架构”的模式来组织代码。

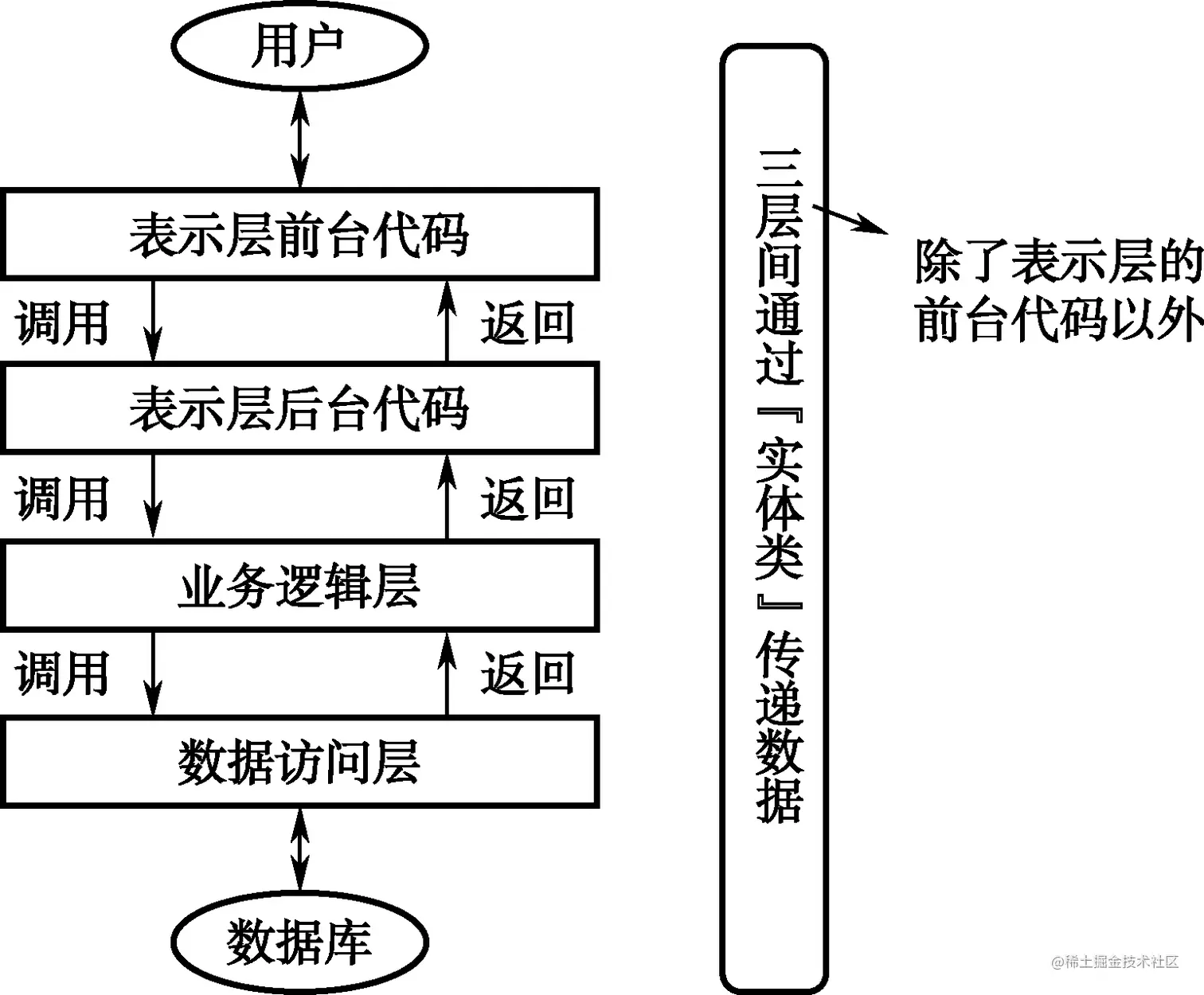

所谓“三层”，是指表示层（User Show Layer，USL）、业务逻辑层（Business Logic Layer，BLL）、数据访问层（Data Access Layer，DAL），各层关系如图所示。三层中使用的数据，是通过实体类（封装数据的 JavaBean）来传递的。实体类一般放在 entity 包下。
1. 数据访问层（DAL）
数据访问层也称为持久层，位于三层中的最底层，用于对数据进行处理。该层中的方法一般都是“原子性”的，即每个方法都只完成一个逻辑功能，不可再分。
在程序中，DAL 一般写在 dao 包中，包里面的类名也推荐以 Dao 结尾，如 StudentDao.java、DepartmentDao.java、NewsDao.java 等；换每个 “类名 Dao.java” 类就包含着对该“类名”的所有对象的数据访问操作。
2. 业务逻辑层（BLL）
BLL 位于三层中的中间层（即处于 DAL 与 USL 的中间层），起到了数据交换中承上启下的作用，用于对业务逻辑的封装。BLL 的设计对于一个支持可扩展的架构尤为关键，因为它扮演了两种角色。对于 DAL 而言，它是调用者；对于 USL 而言，它是被调用者。可见，三层中的依赖与被依赖的关系主要就纠结在 BLL 上。
使用上，BLL 实际就是对 DAL 中的方法进行“组装”。比如 BLL 中的“删”不再像 DAL 中那样仅仅实现“删”这一功能，而是在“删”之前要进行业务逻辑的判断：先查找某个对象是否存在（即先执行 DAL 层的“查”），如果存在才会真正地“删”（再执行 DAL 层的“删”），如果该对象不存在则应该提示错误信息。即 BLL 中的“删”，应该是“带逻辑的删”（先“查”后“删”），也就是对 DAL 中的“查”和“删”两个方法进行了“组装”。
在程序中，BLL 一般写在 service 包中，包里面的类名也是以“Service”结尾，如 StudentService.java、DepartmentService.java、NewsService 等。每个“类名 Service.java”类，就包含着对该“类名”的对象的业务操作，如 StudentService.java 中包含对 Student 对象的“带逻辑的删”、“带逻辑的增”等业务逻辑操作，DepartmentService.java 中包含对所有 Department 对象的“带逻辑的删”、“带逻辑的增”等业务逻辑操作。
3. 表示层（USL）
USL 位于三层中的最上层，用于显示数据和接收用户输入的数据，为用户提供一种交互式操作的界面。USL 又进一步细分为“USL 前台代码”和“USL 后台代码”，其中“USL 前台代码”是指用户能直接访问到的界面，一般是程序的外观（如 html/css、JSP 等文件的展示效果），类似于 MVC 模式中的“视图”；“USL 后台代码”是指用来调用业务逻辑层的 Java 代码（如 Servlet），类似于 MVC 模式中的“控制器”。表示层前台代码一般放在 WebContent 目录下，而表示层后台代码目前可以放在 servlet 包下。

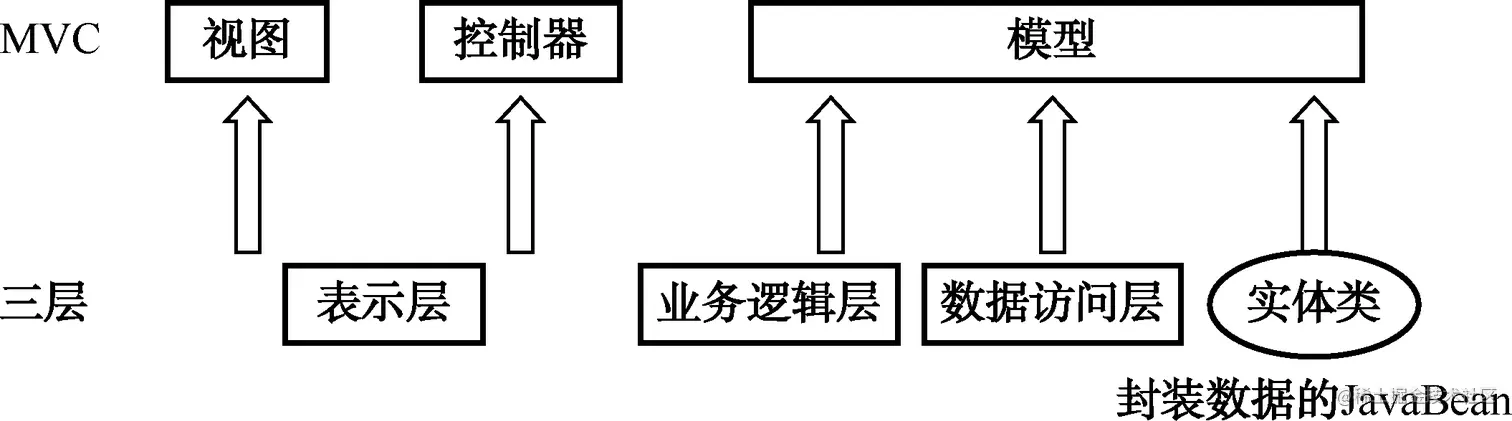

不难发现，三层架构与 MVC 设计模式的关系如图所示：
MVC 模式和三层架构，是分别从两个不同的角度去设计的，但目的都是“解耦，分层，代码复用等”。
下面我们来实现简单的学生管理系统
第一步：建立一个javaweb项目，参考前面一个文章
第二步：在 Java Web 开发过程中，需要运行 Web 服务进行测试，这个时候就需要 Jetty 或者 Tomcat。并且需要导入 servlet 解析、MySQL 数据库连接相关 jar 包的依赖。所以，需要先修改刚刚新建的项目配置，添加 Tomcat Maven 插件。
打开项目文件夹下方的 pom.xml 配置文件修改，参考前一个文章
关于Servlet 与 MVC 设计模式 - 掘金 (juejin.cn)
上方的配置中，我们新增了 tomcat7-maven-plugin 插件支持以及相关 jar 包。接下来，打开tomcat
在浏览器输入地址，看看能不能正常访问首页
测试数据库连接
切换到mysql，修改 webapp 下的 index.jsp 文件，进行数据库连接测试。如下：
<%@ page contentType="text/html;charset=UTF-8" language="java" import="java.sql.*"%>
<html>
<head>
<title>数据库连接测试</title>
</head>
<body>
<h2>Hello World!</h2>
<%
try {
Class.forName("com.mysql.jdbc.Driver");
Connection con = DriverManager.getConnection("jdbc:mysql://localhost:3306/mysql?characterEncoding=UTF-8", "root", "");
out.print("数据库连接成功:" + con);
} catch (ClassNotFoundException e) {
e.printStackTrace();
}catch (SQLException e) {
e.printStackTrace();
}
%>
</body>
</html>

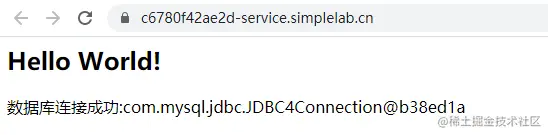

这样属于连接成功
创建数据库
create database studentManager; #创建数据库
use studentManager; #切换数据库
show tables; #查看库表
#建表:
create table if not exists student(
stuNo integer unsigned primary key,
stuName varchar(20) not null,
stuAge integer unsigned not null,
graName varchar(20)
)engine=InnoDB default charset=utf8; desc student;
然后根据数据库字段开始编写实体类的代码
编写实体类 entity.Student.java，并重写 equals()、hashcode()、toString() 方法，如下：
package entity;
import java.util.Objects;
public class Student{
private int studentNo; // 学号
private String studentName; // 姓名
private int studentAge; // 年龄
private String gradeName; // 年级
。。。这里省略的是get，set方法，可以借助eclipes，idea自动生成
。。。关于equals，hashcode，tostring，可以借助eclipes，idea自动生成
}
然后在dao文件里面dao.StudentDao.java 中对学生信息进行基本的“增删改查”操作，如下：
import entity.Student;
import java.sql.*;
import java.util.ArrayList;
import java.util.List;
public class StudentDao {
private static final String DRIVER_NAME = "com.mysql.jdbc.Driver";
private static final String URL = "jdbc:mysql://localhost:3306/studentManager?characterEncoding=UTF-8";
private static final String USERNAME = "root";
private static final String PWD = "";
// 增加学生
public boolean addStudent(Student stu) {
Connection conn = null;
PreparedStatement pstmt = null;
// flag用来标记是否增加成功，若增加成功则返回true，若增加失败则返回false
boolean flag = true;
try {
Class.forName(DRIVER_NAME);
conn = DriverManager.getConnection(URL, USERNAME, PWD);
String sql = "insert into student(stuNo,stuName,stuAge,graName) values(?,?,?,?)";
pstmt = conn.prepareStatement(sql);
pstmt.setInt(1, stu.getStudentNo());
pstmt.setString(2, stu.getStudentName());
pstmt.setInt(3, stu.getStudentAge());
pstmt.setString(4, stu.getGradeName());
pstmt.executeUpdate();
} catch (Exception e) {
e.printStackTrace();
flag = false;
} finally {
try {
if (pstmt != null) pstmt.close();
if (conn != null) conn.close();
} catch (SQLException e) {
e.printStackTrace();
flag = false;
}
}
return flag;
}
// 根据学号删除学生
public boolean deleteStudentByNo(int stuNo) {
Connection conn = null;
PreparedStatement pstmt = null;
// flag用来标记是否删除成功，若删除成功则返回true，若删除失败则返回false
boolean flag = true;
try {
Class.forName(DRIVER_NAME);
conn = DriverManager.getConnection(URL, USERNAME, PWD);
String sql = "delete from student where stuNo = ? ";
pstmt = conn.prepareStatement(sql);
pstmt.setInt(1, stuNo);
pstmt.executeUpdate();
} catch (Exception e) {
e.printStackTrace();
flag = false;
} finally {
try {
if (pstmt != null) pstmt.close();
if (conn != null) conn.close();
} catch (SQLException e) {
e.printStackTrace();
flag = false;
}
}
return flag;
}
// 修改学生信息：将原来学号为stuNo的学生信息，修改为实体类stu中的包含信息
public boolean updateStudent(Student stu, int stuNo) {
Connection conn = null;
PreparedStatement pstmt = null;
// flag用来标记是否修改成功，若修改成功则返回true，若修改失败则返回false
boolean flag = true;
try {
Class.forName(DRIVER_NAME);
conn = DriverManager.getConnection(URL, USERNAME, PWD);
String sql = "update student set stuNo = ?,stuName = ?,stuAge = ? ,graName=? where stuNo = ?";
pstmt = conn.prepareStatement(sql);
pstmt.setInt(1, stu.getStudentNo());
pstmt.setString(2, stu.getStudentName());
pstmt.setInt(3, stu.getStudentAge());
pstmt.setString(4, stu.getGradeName());
pstmt.setInt(5, stuNo);
pstmt.executeUpdate();
} catch (Exception e) {
e.printStackTrace();
flag = false;
} finally {
try {
if (pstmt != null) pstmt.close();
if (conn != null) conn.close();
} catch (SQLException e) {
e.printStackTrace();
flag = false;
}
}
return flag;
}
// 根据学号，查询某一个学生
public Student queryStudentByNo(int stuNo) {
Connection conn = null;
PreparedStatement pstmt = null;
ResultSet rs = null;
Student stu = null;
try {
Class.forName(DRIVER_NAME);
conn = DriverManager.getConnection(URL, USERNAME, PWD);
String sql = "select stuNo,stuName,stuAge,graName from student where stuNo = ?";
pstmt = conn.prepareStatement(sql);
pstmt.setInt(1, stuNo);
rs = pstmt.executeQuery();
if (rs.next()) {
int sNo = rs.getInt("stuNo");
String sName = rs.getString("stuName");
int sAge = rs.getInt("stuAge");
String gName = rs.getString("graName");
// 将查询到的学生信息封装到stu对象中
stu = new Student(sNo, sName, sAge, gName);
}
} catch (Exception e) {
e.printStackTrace();
} finally {
try {
if (rs != null) rs.close();
if (pstmt != null) pstmt.close();
if (conn != null) conn.close();
} catch (SQLException e) {
e.printStackTrace();
}
}
return stu;
}
// 查询全部学生
public List<Student> queryAllStudents() {
Connection conn = null;
PreparedStatement pstmt = null;
ResultSet rs = null;
List<Student> students = new ArrayList<Student>();
try {
Class.forName(DRIVER_NAME);
conn = DriverManager.getConnection(URL, USERNAME, PWD);
String sql = "select stuNo,stuName,stuAge,graName from student ";
pstmt = conn.prepareStatement(sql);
rs = pstmt.executeQuery();
while (rs.next()) {
int sNo = rs.getInt("stuNo");
String sName = rs.getString("stuName");
int sAge = rs.getInt("stuAge");
String gName = rs.getString("graName");
// 将查询到的学生信息封装到stu对象中
Student stu = new Student(sNo, sName, sAge, gName);
// 将封装好的stu对象存放到List集合中
students.add(stu);
}
} catch (Exception e) {
e.printStackTrace();
} finally {
try {
if (rs != null) rs.close();
if (pstmt != null) pstmt.close();
if (conn != null) conn.close();
} catch (SQLException e) {
e.printStackTrace();
}
}
return students;
}
// 根据学号，判断某一个学生是否已经存在
public boolean isExistByNo(int stuNo) {
boolean isExist = false;
Student stu = this.queryStudentByNo(stuNo);
//如果stu为null，说明查无此人，即此人不存在；否则说明已经存在此人
isExist = (stu == null) ? false : true;
return isExist;
}
}
在这里，你是不是发现，每一个方法里面都要重新连接数据库，这是不是导致代码重复太多了，我们可以把连接数据库抽离处理，放到一个类里面，或者把他从方法里面抽离出来，放到主函数里面，这个本次不细讲。
文件 org.lanqiao.service.StudentService.java 实现带逻辑的“增删改查”操作，本质是对数据访问层的多个方法进行“组装”,如下：
import java.util.List;
import dao.StudentDao;
import entity.Student;
public class StudentService {
// 业务逻辑层依赖于数据访问层
StudentDao stuDao = new StudentDao();
// 增加学生
public boolean addStudent(Student stu) {
// 增加之前先进行逻辑判断，如果此人已经存在，则不能再次增加
if (stuDao.isExistByNo(stu.getStudentNo())) {
System.out.println("此人已经存在，不能重复增加！");
return false;
}
// 调用数据访问层的方法，实现增加操作
return stuDao.addStudent(stu);
}
// 根据学号删除学生
public boolean deleteStudentByNo(int stuNo) {
// 删除之前先进行逻辑判断，如果此人不存在，则给出错误提示
if (!stuDao.isExistByNo(stuNo)) {
System.out.println("查无此人，无法删除！");
return false;
}
// 调用数据访问层的方法，实现删除操作
return stuDao.deleteStudentByNo(stuNo);
}
// 修改学生信息：将原来学号为stuNo的学生信息，修改为实体类stu中的包含信息
public boolean updateStudent(Student stu, int stuNo) {
// 修改之前先进行逻辑判断，如果需要修改的人不存在，则给出错误提示
if (!stuDao.isExistByNo(stuNo)) {
System.out.println("查无此人，无法修改！");
return false;
}
// 调用数据访问层的方法，实现删除操作
return stuDao.updateStudent(stu, stuNo);
}
// 根据学号，查询某一个学生
public Student queryStudentByNo(int stuNo) {
// 查询操作一般不用判断，直接调用数据访问层的方法即可
return stuDao.queryStudentByNo(stuNo);
}
// 查询全部学生
public List<Student> queryAllStudents() {
// 查询操作一般不用判断，直接调用数据访问层的方法即可
return stuDao.queryAllStudents();
}
// 根据学号，判断某一个学生是否已经存在
public boolean isExistByNo(int stuNo) {
// 直接调用数据访问层的方法进行判断
return stuDao.isExistByNo(stuNo);
}
}
通过代码可以发现，业务逻辑层依赖于数据访问层（使用到了数据访问层的对象 stuDao）；并且业务逻辑层的实现，就是编写一些逻辑判断代码，然后调用相应数据访问层的方法。
真正的增加学生 AddStudentServlet，如下：
import entity.Student;
import service.StudentService;
import javax.servlet.ServletException;
import javax.servlet.http.HttpServlet;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
import java.io.IOException;
import javax.servlet.annotation.WebServlet;
@WebServlet("/AddStudentServlet")
public class AddStudentServlet extends HttpServlet {
protected void doGet(HttpServletRequest request, HttpServletResponse response)
throws ServletException, IOException {
// 若是 get 方式的请求，则仍然使用 post 方式进行处理
this.doPost(request, response);
}
protected void doPost(HttpServletRequest request, HttpServletResponse response)
throws ServletException, IOException {
request.setCharacterEncoding("UTF-8");
// 接收表单提交的数据
int studentNo = Integer.parseInt(request.getParameter("sno"));
String studentName = request.getParameter("sname");
int studentAge = Integer.parseInt(request.getParameter("sage"));
String gradeName = request.getParameter("gname");
// 将数据封装到实体类中
Student stu = new Student(studentNo, studentName, studentAge, gradeName);
// 调用业务逻辑层代码
StudentService stuService = new StudentService();
boolean result = stuService.addStudent(stu);
if (!result) {
// 如果增加失败，则在 request 中放入一个标识符，标识一下错误
request.setAttribute("addError", "error");
// 返回增加页面。因为需要传递 request 作用域中的数据，所以使用请求转发
request.getRequestDispatcher("addStudent.jsp").forward(request, response);
} else {
response.sendRedirect("QueryAllStudentsServlet");
}
}
}
删除修改查看类似，就不再写了

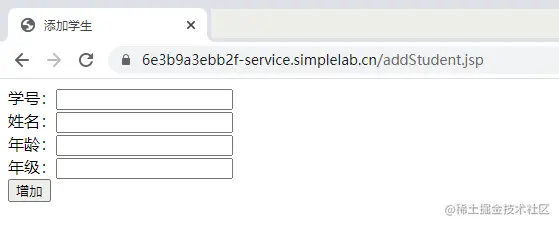

增加学生 addStudent.jsp，如下：
<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
<title>添加学生信息</title>
</head>
<body>
<%-- 如果增加失败，则返回本页时需有错误提示，具体可查看 AddStudentServlet.java 中的代码 --%>
<%
// 如果存放了错误标识符
if(request.getAttribute("addError") != null ){
out.print("<strong>增加失败！</strong>");
}
%>
<form action="AddStudentServlet" method="post">
学号：<input type="text" name="sno" /><br/>
姓名：<input type="text" name="sname" /><br/>
年龄：<input type="text" name="sage" /><br/>
年级：<input type="text" name="gname" /><br/>
<input type="submit" value="增加" /><br/>
</form>
</body>
</html>

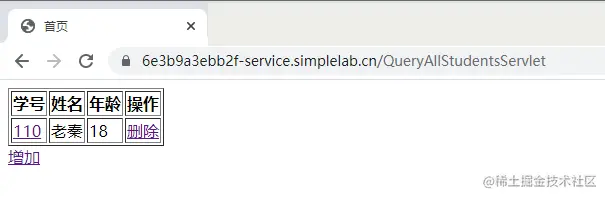

查询全部学生信息 index.jsp，如下：
<%@ page contentType="text/html;charset=UTF-8" language="java" import="org.lanqiao.entity.Student,java.util.List"%>
<html>
<head>
<title>学生信息显示列表</title>
</head>
<body>
<%--
如果删除失败，则返回本页时需有错误提示。具体可查看DeleteStudentServlet.java中的代码
--%>
<%
// 如果存放了错误标识符
if(request.getAttribute("delError") != null ){
out.print("<strong>删除失败！</strong>");
}
if(request.getAttribute("addError") != null ){
out.print("<strong>增加失败！</strong>");
}
%>
<table border="1" >
<tr>
<th>学号</th>
<th>姓名</th>
<th>年龄</th>
<th>操作</th>
<%--
年级信息不在列表页显示，只能在具体学生的详情页 showStudentInfo.jsp 显示
--%>
</tr>
<%
List<Student> students = (List<Student>)request.getAttribute("students");
if(students != null){
for(Student stu : students){
%>
<tr>
<%-- 单击“学号”链接，可以进入修改页面 --%>
<td>
<%-- 调用查询某一个学生的 Servlet；并通过地址重写的方式将需要修改学生的学号传递过去 --%>
<a href="QueryStudentByNoServlet?stuNo=<%=stu.getStudentNo() %>">
<%=stu.getStudentNo() %>
</a>
</td>
<td><%=stu.getStudentName() %></td>
<td><%=stu.getStudentAge() %></td>
<%-- 调用删除的 Servlet，并通过地址重写的方式将学号传递过去 --%>
<td>
<a href="DeleteStudentServlet?stuNo=<%=stu.getStudentNo() %>">
删除
</a>
</td>
</tr>
<%
}
}
%>
</table>
<a href="addStudent.jsp">增加</a>
</body>
</html>
需要注意的是，项目运行后的第一个执行程序应该是 QueryAllStudentsServlet，而不是 index.jsp。因为项目的首页 index.jsp 要展示的学生列表信息，必须先通过 QueryAllStudentsServlet 查询后才能得到。这个执行顺序在可以通过 WEB-INF 文件夹下的 web.xml 来配置，如下：
<!DOCTYPE web-app PUBLIC
"-//Sun Microsystems, Inc.//DTD Web Application 2.3//EN"
"http://java.sun.com/dtd/web-app_2_3.dtd" >
<web-app>
<display-name>Archetype Created Web Application</display-name>
<welcome-file-list>
<welcome-file>QueryAllStudentsServlet</welcome-file>
</welcome-file-list>
</web-app>
通过 QueryAllStudentsServlet 执行请求转发到 index.jsp，运行结果如图所示：
根据学号删除某一个学生的表示层前端代码，是通过 index.jsp 中的超链接实现的，如下：
<a href="DeleteStudentServlet?stuNo=<%=stu.getStudentNo() %>">删除</a>
程序运行结果如图：
根据学号查询某一个学生信息 showStudentInfo.jsp，如下：
<%@ page contentType="text/html;charset=UTF-8" language="java" import="org.lanqiao.entity.Student"%>
<html>
<head>
<title>学生信息详情页</title>
</head>
<body>
<%
// 如果修改失败，返回本页时需有错误提示。具体可查看 UpdateStudentServlet.java 中的代码
// 如果存放了错误标识符
if(request.getAttribute("updateError") != null ){
out.print("<strong>修改失败！</strong>");
}
// 接收查询到的学生信息
Student stu = (Student)request.getAttribute("stu");
if(stu !=null){
%>
<form action="UpdateStudentServlet" method="post" >
<!--假设学号不能修改-->
学号：<input type="text" name="sno" readonly="readonly"
value="<%=stu.getStudentNo() %>" /><br/>
姓名：<input type="text" name="sname"
value="<%=stu.getStudentName() %> " /><br/>
年龄：<input type="text" name="sage"
value="<%=stu.getStudentAge() %>" /><br/>
年级：<input type="text" name="gname"
value="<%=stu.getGradeName() %>" /><br/>
<input type="submit" value="修改" />
</form>
<%
}
%>
<a href="QueryAllStudentsServlet">返回</a>
</body>
</html>
这里大家是不是发现，sno这些在前面出现过哦。
部署并运行项目，在学生列表页 index.jsp 中单击“学号”链接后，转发到学生信息详情页 ，然后通过学号修改。
<td>
<%--调用查询某一个学生的Servlet；并通过地址重写的方式将需要修改学生的学号传递过去 --%>
<a href="QueryStudentByNoServlet?stuNo=<%=stu.getStudentNo() %>">
<%=stu.getStudentNo() %>
</a>
</td>
总结： 通过本案例可以发现，使用三层搭建的项目，是通过表示层前台代码（index.jsp）和用户交互，然后通过表示层后台代码（QueryAllStudentsServlet.java）调用业务逻辑层（StudentService.java），再通过业务逻辑层调用数据访问层（StudentDao.java），最后通过数据访问层和数据库交互；并且当数据访问层获取到数据以后，再将数据传递给业务逻辑层，而业务逻辑层则将最终的数据传递给表示层。请求自上而下传递，响应自下而上传递，如图所示:
