【转载】UE4 —— 科幻扫描线效果笔记

原文链接：UE4---科幻扫描线效果笔记

思路

1. 根据 Z 轴生成 0-1 Mask 贴图
2. 控制顶部顶点的世界位置偏移
3. 抖动效果
4. 屏幕空间条
5. 菲涅尔和 CameraFade
6. 输入不透明度

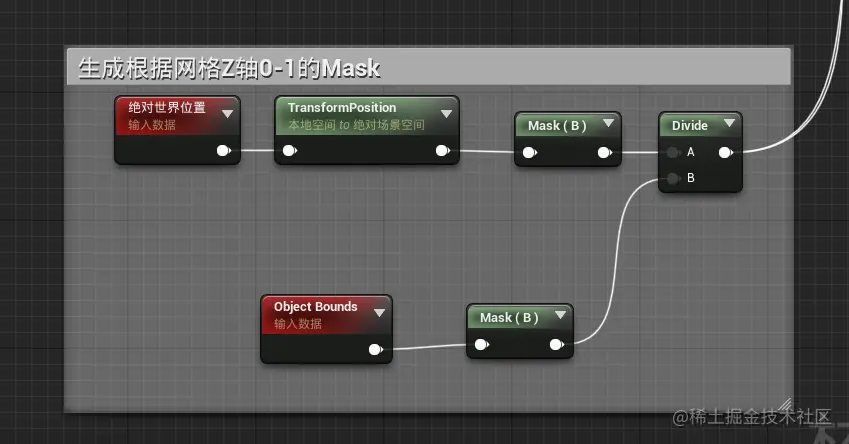

根据 Z 轴生成 0-1 Mask 贴图

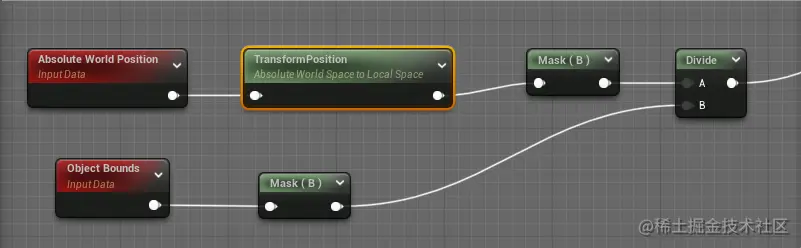

将世界空间坐标转换为模型空间，只取 Z 通道， ObjectBounds 返回的是模型的边界，我们除以 Z 通道就可以得到模型从底部到顶点 [0-1] 的 Mask 遮罩

我的修正：如果是将世界空间坐标转换为模型空间，上面原文作者的图显然是错的，应该如下所示

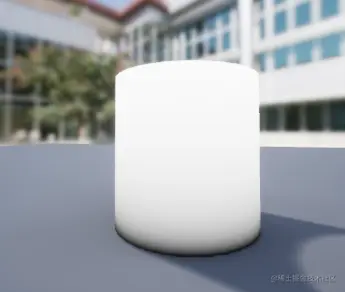

然后再将变换到模型空间的 Z 通道从 [-1, 1] 变换为 [0, 1] 的范围，效果才如下所示

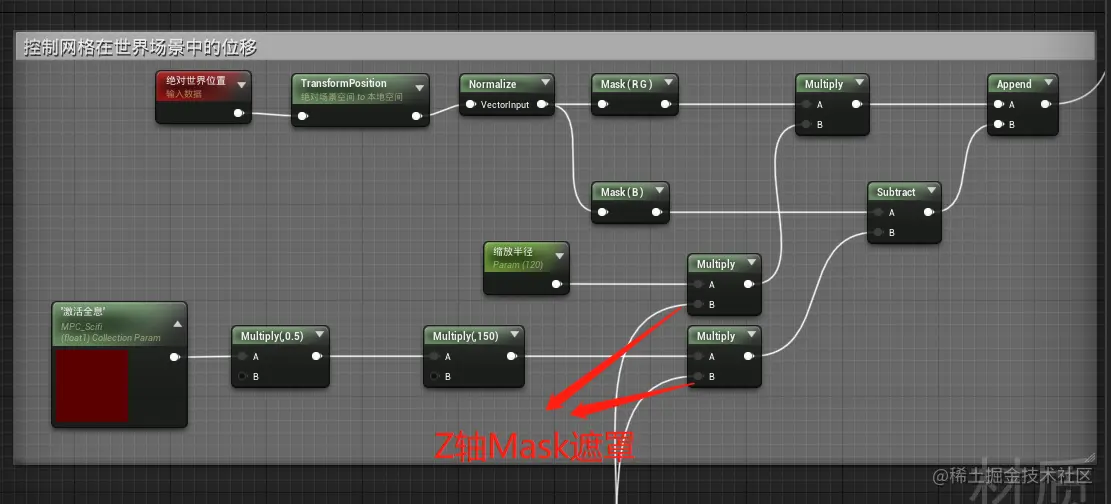

控制顶部顶点的世界位置偏移

生成的 Z 轴 Mask 遮罩是用于控制 WorldPositionOffset

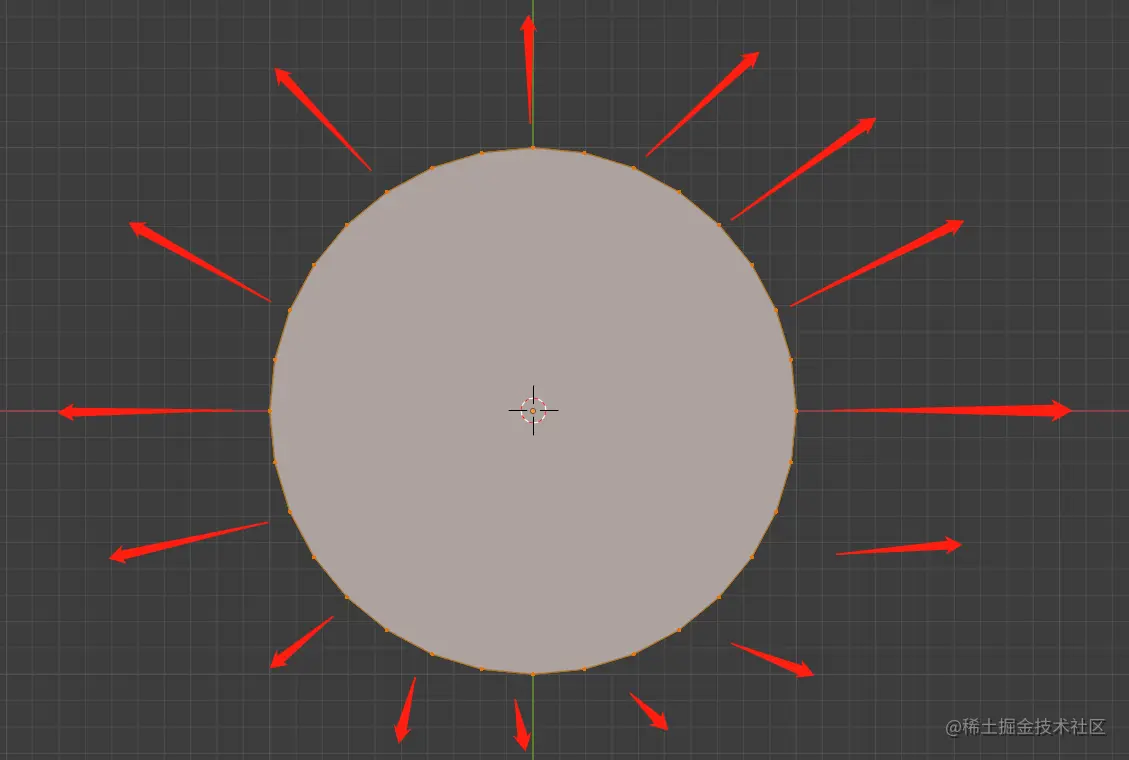

同样将顶点的世界空间 Pos 转换到模型空间，并将位置进行归一化，只取 RG 通道，这个 RG 通道其实就是顶点在 XY 平面移动的方向

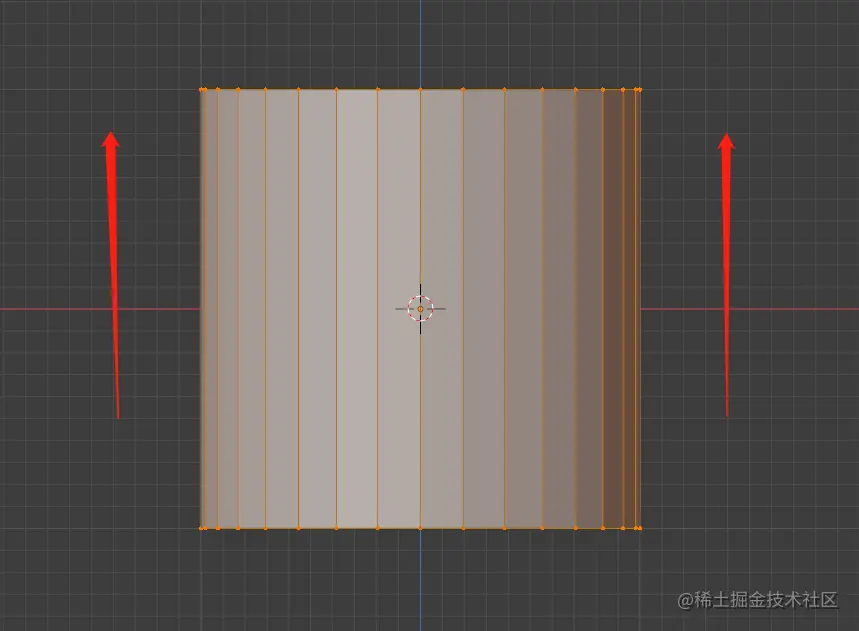

那么 Z 通道自然用于是 Z 轴方向上的移动

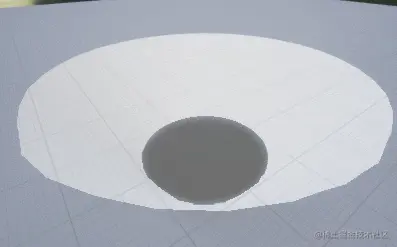

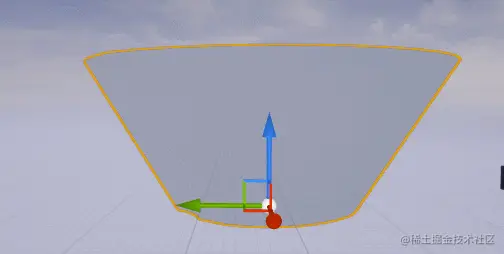

通过在这两个方向上的位移，我们可以实现 模型的压缩（激活全息） 和 顶部扩大（缩放半径），当 激活全息为 0 时是压扁状态，为 1 则是全息状态

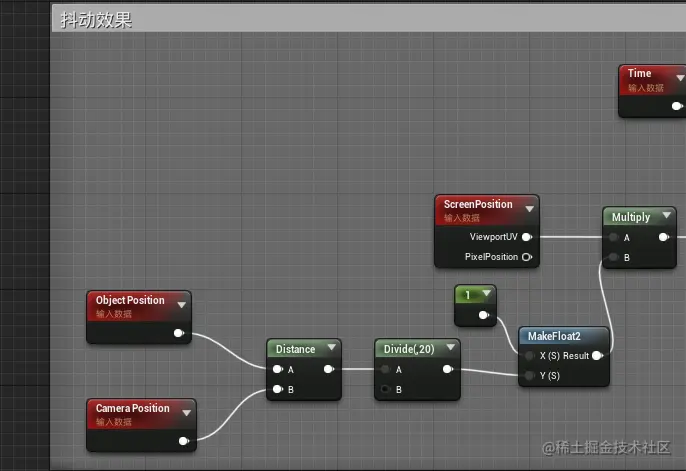

抖动效果

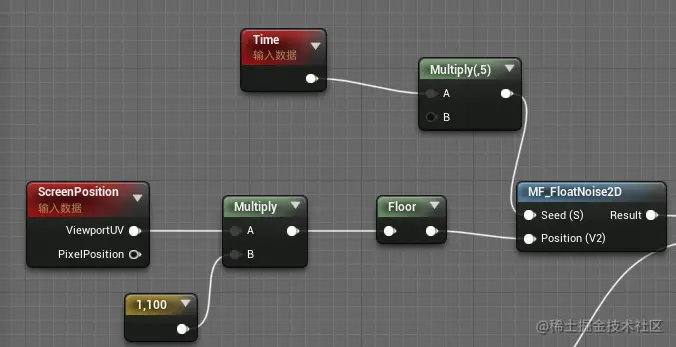

通过 ScreenPosition 的屏幕 UV 将 V 轴缩放到 0-100，再 Floor，分成 100 个不同的矩形区域，这里为了方便展示，我设置为 0-10 区间，再缩放回 0-1 区间，可以看到整个屏幕给分成了若干个矩形区域，并不是根据模型来切分。

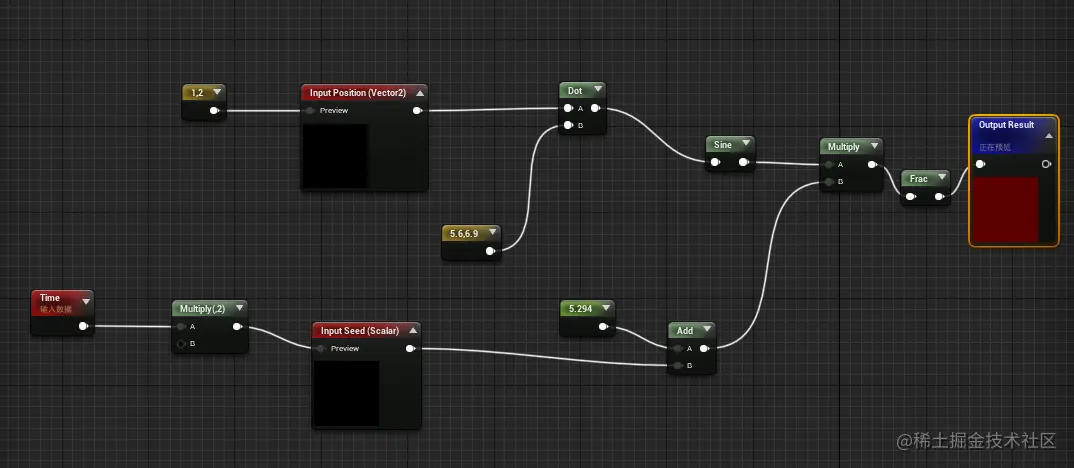

我们继续连接 MF_FloatNoise 节点，这个节点使用传入 Noise 种子和一个 2D 向量输出一个随机值，MF_FloatNoise 材质函数如下

得到一直在随机变化的矩形条

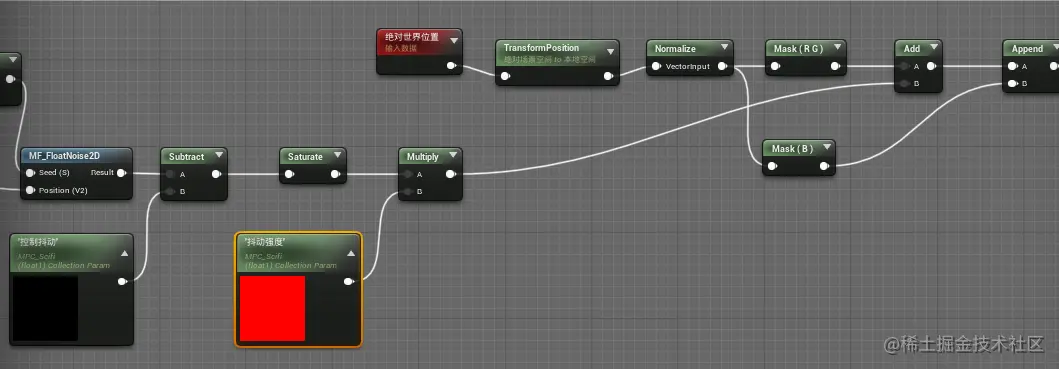

控制抖动 用于开关抖动效果，为 0 开启、为 1 关闭，在世界空间上进行一定的抖动偏移

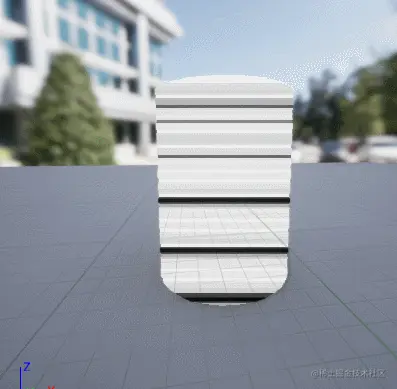

结果如下

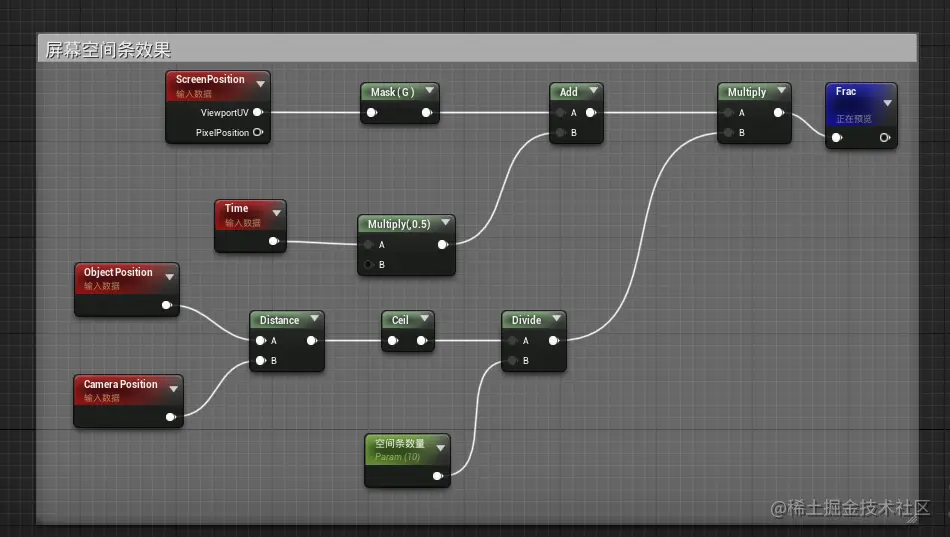

屏幕空间条

同样是利用 ScreenPosition 的 UV 进行操作，但是上面可以看到，随着摄像机的距离，映射在模型上面的 UV 区域是不会变化的，一直是以屏幕为标准。

这样根据摄像机与物体的距离来决定生成的 UV 条的数量，符合了我们的要求

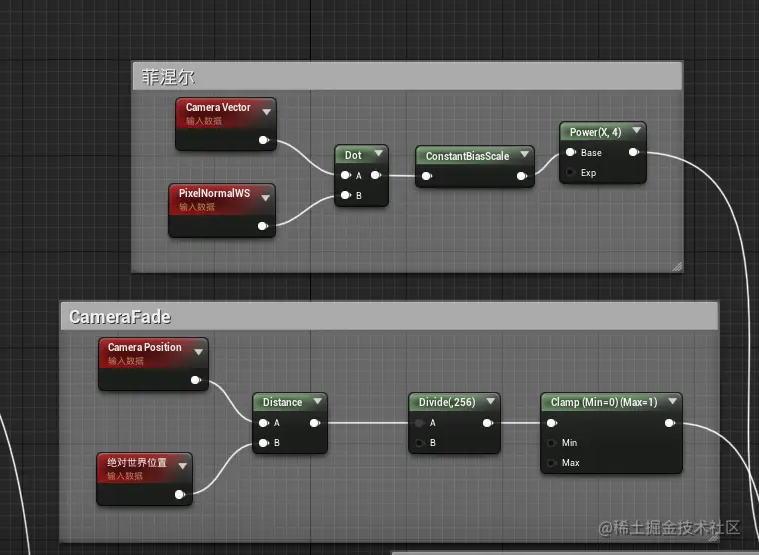

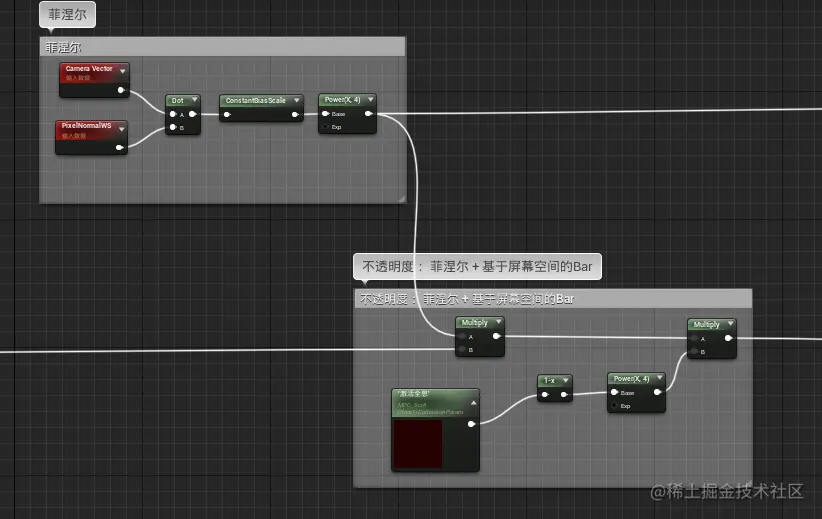

菲涅尔和 CameraFade

菲涅尔 用于边缘的透明，CameraFade 用于靠近 Mesh 时透明

输入不透明度

将基于 屏幕空间的空间条 与 菲涅尔、CameraFade、激活全息 进行相结合，输入不透明度

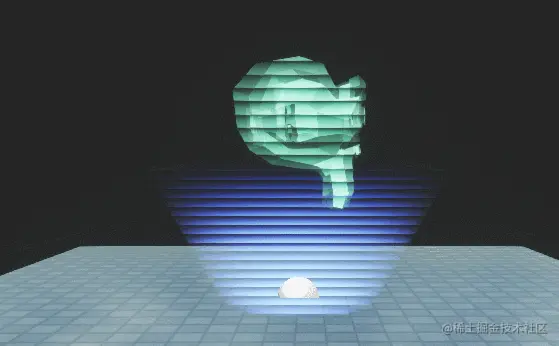

用于网格的 Scifi 材质

网格的 Scifi 材质只要修改抖动，以及输入的不透明度，删除 CameraFade 即可
