ovs-vsctl show命令 查看ovs-vswitchd的配置
205a13a2-1ad6-4ae0-8c84-abed97444aa9
Bridge br-int //OVS integration 桥 br-int
fail_mode: secure
Port "qvo37b25c08-e8" //端口，用来连接一个虚机网卡的TAP设备所连接的linux bridge
tag: 1
Interface "qvo37b25c08-e8"
Port patch-tun //端口，用来连接桥br-tun
Interface patch-tun
type: patch
options: {peer=patch-int} //和桥 br-tun上的patch-int是对等端口
Port br-int
Interface br-int
type: internal
Port "qvo155845ae-5e" //端口，用来连接另一个虚机网卡的TAP设备所连接的linux bridge
tag: 1
Interface "qvo155845ae-5e"
Bridge br-tun //OVS Tunnel 桥br-tun
Port br-tun
Interface br-tun
type: internal
Port patch-int //端口patch-int，用来连接桥br-int
Interface patch-int
type: patch
options: {peer=patch-tun}
Port "gre-0a000115" //端口，连接GRE Tunnel
Interface "gre-0a000115"
type: gre
options: {df_default="true", in_key=flow, local_ip="10.0.1.31", out_key=flow, remote_ip="10.0.1.21"}
ovs_version: "2.0.2" //GRE Tunnel是点到点之间建立的，这头的IP为10.0.1.31，那头的IP地址为 10.0.1.21
编辑

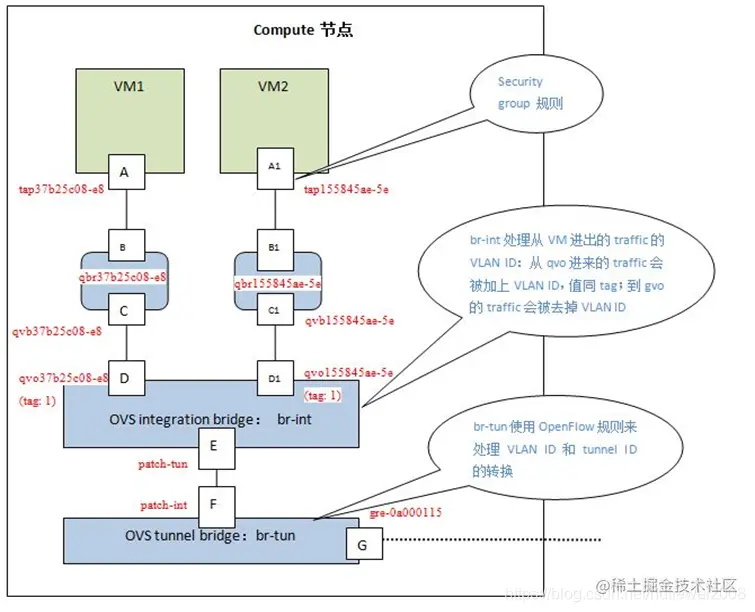

集成网桥 (br-int) 的网络
br-int是由OpenvSwitch虚拟化出来的网桥，但事实上它已经充当了一个虚拟交换机的功能了。br-int的主要职责就是把它所在的计算节点上的VM都连接到它这个虚拟交换机上面，然后利用下面要介绍的br-tun的穿透功能，实现了不同计算节点上的VM连接在同一个逻辑上的虚拟交换机上面的功能。这个似乎有点拗口，其实就是在管理员看来，所有的VM都是连接在一个虚拟交换机上面的，但事实上这些VM又都是分布在不同的物理主机上面。
通道网桥 (br-tun) 的网络
这同样是OpenvSwitch虚拟化出来的网桥，但是它不是用来充当虚拟交换机的，它的存在只是用来充当一个通道层，通过它上面的设备与其他物理机上的br-tun通信，构成一个统一的通信层。这样的话，网络节点和计算节点、计算节点和计算节点这样就会点对点的形成一个以GRE为基础的通信网络，互相之间通过这个网络进行大量的数据交换。这样，网络节点和计算节点之间的通信就此打通了。

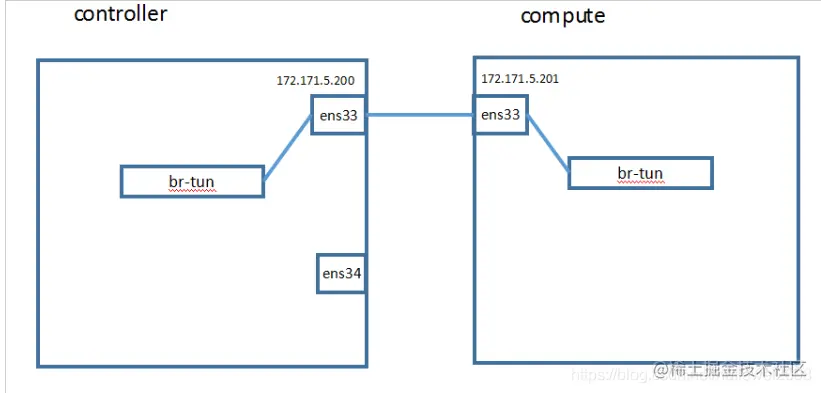

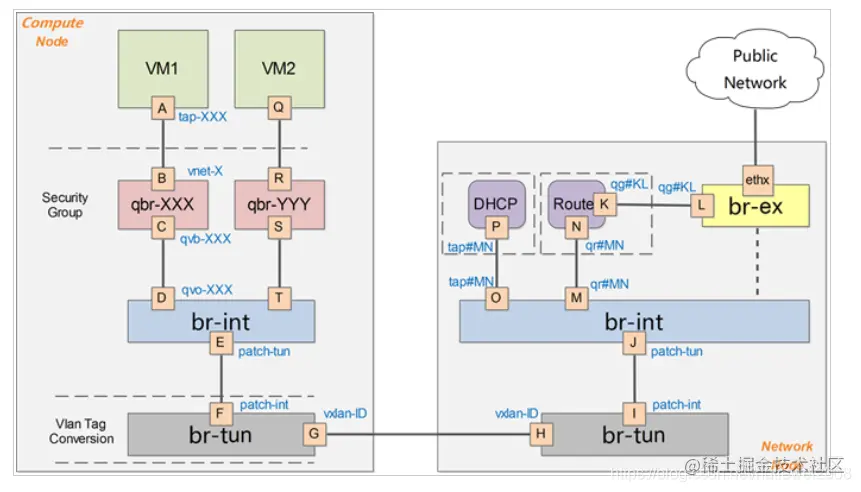

外部网桥（ br-ex ）的网络
当数据从router中路由出来后，就会传送到br-ex这个虚拟网桥上，而br-ex实际上是混杂模式加载在物理网卡上，实时接收着网络上的数据包。至此，我们的计算节点上的VM就可以与外部的网络进行自由的通信了。当然，前提是我们要给这个VM已经分配了float-ip。
tapxxx(用来连接虚拟机tap设备)
qbrxxx(linux网桥)
qvmxxx(ovs端口)
plyxxx(ovs网桥)
br-int(ovs网桥)
br-tun(ovs网桥)
br-eth(ovs网桥)
配置文件中保存网卡tap
编辑
编辑
编辑
编辑
在一个neutron部署范围内，跨虚拟网络的VM之间的流量习惯称为东西流量。虚拟网络的VM 和 经由DNAT (Destination NAT)与外部网络的数据交换，习惯称为南北流量。
