istio DestinationRule 流量管控

dr 的作用：

定义子集
流量控制

DR的基本用法-定义子集

mkdir chap3 && cd chap3
cp chap2/vs.yaml chap2/mygw1.yaml chap3/

#清除之前环境的svc，再新建一个 svc 来负载 pod1 pod2
kubectl delete svc svc2
kubectl delete svc svc1

#给 pod1 pod2 设置同样的标签
kubectl label pod pod1 name=pod
kubectl label pod pod2 name=pod
kubectl get pods -l name=pod

#查看标签
kubectl get pods --show-label
#具有共同的标签 name=pod,不同的标签：run=pod1 ; run=pod2

# 虽然写的是pod1，但是还是根据selecter的标签
kubectl expose --name=svc1 pod pod1 --port=80 --selector=name=pod

#查看 svc1 关联的pod
kubectl describe svc svc1 #在Endpoints上可以看到已经关联了 pod1 pod2

# 编辑 vs yaml
vim vs.yaml

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: myvs
spec:
  hosts:
  - "aa.yuan.cc"
  gateways:
  - mygw
  http:
  - route:
    - destination:
        host: svc1
        subset: xx  #subset是自定的标识
      weight: 55
    - destination:
        host: svc1
        subset: yy
      weight: 45

# 启动 vs
kubectl apply -f vs.yaml

# 定义dr，编辑 dr yaml
vim dr.yaml

apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: mydr
spec:
  host: svc1  #管理的是 svc1 的流量
  subsets:
  - name: xx #自定义，跟 vs 的 subset 做匹配
    labels:  #根据标签做匹配
      #version: v1
      run: pod1
  - name: yy  #自定义
    labels:
      #version: v2
      run: pod2

# 启动 dr
kubectl apply -f dr.yaml
kubectl get dr

# 客户端测试
while true ; do curl aa.yuan.cc ; sleep 1 ; done

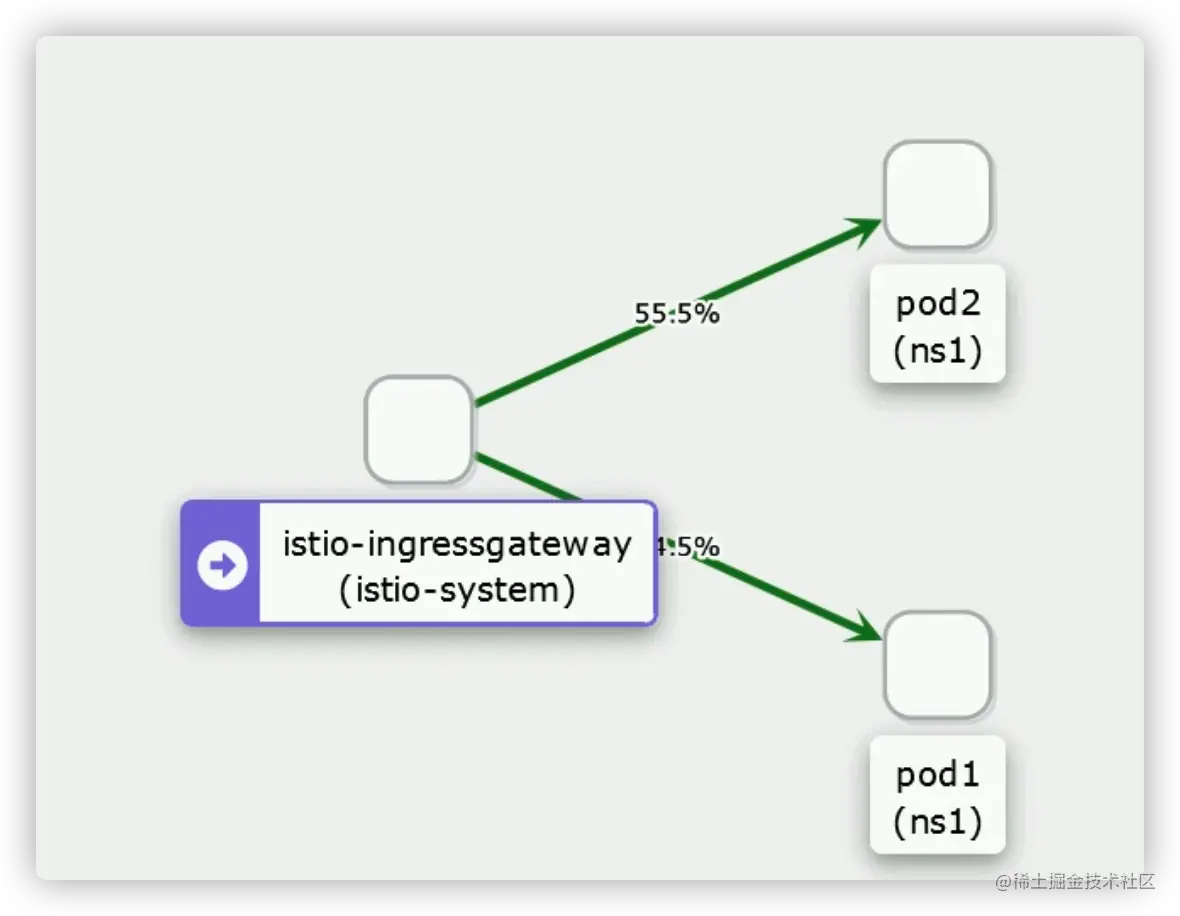

查看 kiali 权重图


蓝绿部署

# 定义dr，编辑 dr yaml
vim dr.yaml

apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: mydr
spec:
  host: svc1  #管理的是 svc1 的流量
  subsets:
  - name: v1 #自定义，跟 vs 的 subset 做匹配
    labels:  #根据标签做匹配
      #version: v1
      run: pod1
  - name: v2  #自定义
    labels:
      #version: v2
      run: pod2

# 编辑 vs yaml
vim vs.yaml

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: myvs
spec:
  hosts:
  - "aa.yuan.cc"
  gateways:
  - mygw
  http:
  - route:
    - destination:
        host: svc1
        subset: v1  #subset是自定的标识
      weight: 100
    - destination:
        host: svc1
        subset: v2
      weight: 0   # 在权重上做蓝绿部署，100 ： 0

# 启动 vs，dr
kubectl apply -f dr.yaml
kubectl apply -f vs.yaml

# 查看 kiali 流量分布

金丝雀发布（灰度发布）

# 编辑 vs yaml
vim vs.yaml

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: myvs
spec:
  hosts:
  - "aa.yuan.cc"
  gateways:
  - mygw
  http:
  - route:
    - destination:
        host: svc1
        subset: v1
      weight: 100
    - destination:
        host: svc1
        subset: v2
      weight: 0

# 流量的变化
1、v2 并没有对任何人开放
2、v2 对极少一部分人开放  #将权重从 100:0 切为 90:10
3、v2 给更多的人开放     #权重继续更改...

会话保持

会话保持的目的是，让同一个客户端访问的时候，访问到同一个pod上，istio用一致性哈希算法实现

了会话保持。

在trafficPolicy.loadBalancer.consistentHash里的字段包括：

httpHeaderName: 根据HTTP Header获取哈希值

httpCookie：根据HTTP Cookie获取哈希值（根据 Cookie 来做会话保持）

userSourceIp：根据源IP获取哈希值（根据 IP 地址来做的会话保持）

minimumRingSize：哈希环所需的最小虚拟节点数量，默认值为1024

使用httpCookie时的字段：

name: cookie的名称

path：设置cookie的路径

ttl：cookie的生命期

while true ; do curl aa.rhce.cc --cookie "user=tester" --silent -w "Status: %{http_code}\n"; sleep 1 ; done

基于 cookie 的会话保持

# 备份一下 vs yaml，恢复最初的 vs
mv vs.yaml vs-subset.yaml
cp ../chap2/vs.yaml .

# 编辑 vs yaml
vim vs.yaml

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: myvs
spec:
  hosts:
  - "aa.yuan.cc"
  gateways:
  - mygw
  http:
  - route:
    - destination:
        host: svc1

# 启动 vs
kubectl apply -f vs.yaml


# 修改 dr yaml，添加 trafficPolicy: httpCookie:
vim dr.yaml

apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: mydr
spec:
  host: svc1
  trafficPolicy:
     loadBalancer:
       consistentHash:
         httpCookie:
           name: user
           ttl: 60s
  subsets:
  - name: v1
    labels:
      run: pod1
  - name: v2
    labels:
      run: pod2

# 启动 dr
kubectl apply -f dr.yaml

# 客户端测试，需要带着 cookie 做测试
while true ; do curl  --cookie "user=tester"  aa.rhce.cc ; sleep 1 ; done
# 返回结果一直是 pod1的111 或者是 pod2的222，不会切换，如果 cookie 的 value 不是 user，则会话不保持：
while true ; do curl  --cookie "user11=tester"  aa.rhce.cc ; sleep 1 ; done  #这是不保持的

基于 ip 地址的会话保持

# 修改 dr yaml，添加 trafficPolicy:
vim dr.yaml

apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: mydr
spec:
  host: svc1
  trafficPolicy:
     loadBalancer:
       consistentHash:
         useSourceIp: true  #根据 IP 地址来做的会话保持
         #httpCookie:
         #  name: user
         #  ttl: 60s
  subsets:
  - name: v1
    labels:
      run: pod1
  - name: v2
    labels:
      run: pod2

# 启动 dr
kubectl apply -f dr.yaml

# 客户端测试
while true ; do curl  aa.rhce.cc ; sleep 1 ; done  # IP不变，返回结果是固定的

# 清理环境
cp dr.yaml dr-session.yaml
kubectl delete -f dr.yaml

DR调度算法-RANDOM-ROUND_ROBIN

# 编写 dr-arithmetic yaml
cp dr.yaml dr-arithmetic.yaml
vim dr-arithmetic.yaml

apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: mydr
spec:
  host: svc1
  trafficPolicy:
     loadBalancer:
       simple: RANDOM  #随机策略
       #simple: ROUND_ROBIN  #轮询策略

-------------------------------------------------
# 针对于多个 svc ，但只需对某个 svc 做策略
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: mydr
spec:
  host: svc1
  subsets:
  - name: v1
    labels:
      run: pod1
  - name: v2
    labels:
      run: pod2
    trafficPolicy:
       loadBalancer:
         simple: RANDOM  #随机策略
         #simple: ROUND_ROBIN  #轮询策略

DR调度算法-LEAST_CONN

kubectl get pod -o wide # 查看pod在哪个节点

# 编写 dr-arithmetic yaml
vim dr-arithmetic.yaml

apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: mydr
spec:
  host: svc1
  trafficPolicy:
     loadBalancer:
       simple: LEAST_CONN  #当进行轮训的时候，先检测哪个pod负载较轻， 就把流量转发到哪个pod上去。

# 重启 dr arithmetic
kubectl apply -f dr-arithmetic.yaml

#在对应节点安装 webbench 压测工具
yum install ctags* gcc -y
mkdir -p -m 644 /usr/local/man/man1

wget wget http://www.ha97.com/code/webbench-1.5.tar.gz
tar zxvf webbench-1.5.tar.gz ； cd webbench-1.5

make && make install

# 查看 pod ip
kubectl get pods -owide

# 压测 pod2
webbench -c 500 -t 300 http://10.244.223.203/

# 查看 kiali
# 清理环境
kubectl delete -f dr-arithmetic.yaml

熔断

熔断的定义是在DR里定义的，主要有2部分

第一部分：

trafficPolicy：

用于定义连接池

连接池的定义分成两类：

TCP 连接

maxConncections: 到目标主机的最大连接数

connectTimeOut： TCP连接超时，最小值必须要大于1ms

Http 连接

http1MaxPendingReguests: 针对一个目标的HTTP请求最大排队数量，默认是1024

http2MaxRequests: 对一个后端的最大请求数

maxRequestsPerConnection:

maxReties：在给定的时间，集群所有主机最大重试数，默认值为3

第二部分：

outlierDetection：

用于定义熔断的条件，达到什么条件就开始熔断

consecutiveErrors: 超过这错误数量之后，主机会被移除连接池。默认是5，当上游服务是

http服务时，5xx返回代码会记录为错误。当上游主机提供的是TCP服务时，TCP连接超时和连接错

误被标记为错误。

interval：在移除检测之间的时间间隔，默认是10s，必须要>=1ms

baseEjectionTime: 最小的移除时间长度。主机每次被移除后的间隔时间等于被移除的次数和

最小移除时间的乘积。这样的实现，让系统能够自动增加不健康上游服务实例的间隔时间，默认时

间为30s。

maxEjectionPercent：上游服务的负载均衡池中允许被移除的主机的最大百分比，默认是10%。

# 编辑 dr rongduan
vim dr-rongduan.yaml

apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: mydr
spec:
  host: svc1
  trafficPolicy:
    connectionPool:
      http:
        http1MaxPendingRequests: 1  #针对一个目标的HTTP请求最大排队数量,最大为1(根据业务而设置)
        maxRequestsPerConnection: 1
    outlierDetection:
      consecutiveGatewayErrors: 1
      interval: 10s
      baseEjectionTime: 3m
      maxEjectionPercent: 100
  #subsets:
  #- name: v2
  #  labels:
  #    run: pod2

# 启动 dr-rongduan
kubectl apply -f dr-rongduan.yaml

# 下载 fortio 测试
rpm -i https://github.com/fortio/fortio/releases/download/v1.30.0/fortio-1.30.0-1.x86_64.rpm

# fortio测试
fortio load -c 5 -n 20 -qps 0 http://aa.yuan.cc
# 命令解释如下： -c 表示并发数 -n 一共多少请求 -qps 每秒查询数，0 表示不限制
# 可以看到 Code 200:(25.0 %) ; Code 503:(75.0 %)

# 如果对 dr-rongduan.yaml 进行修改 http1MaxPendingRequests: 5，那么再次执行 fortio 并发为 5，则 Code 状态码都为 200
